MANUAL DE USUARIO AZUR 640A CAMBRIDGE AUDIO

INTRODUCCIÓN Le agradecemos haber adquirido este amplificador de la serie Azur de Cambridge Audio. Es el resultado de nuestro programa más extenso de investigación y desarrollo hasta la fecha tras tres decenios fabricando productos de audio de gran calidad. Confiamos en que apreciará los resultados y disfrutará de muchos años escucha placentera.

Acerca de este amplificador

El diseño de cualquier amplificador de audio purista se centra principalmente en dos áreas fundamentales: la fuente de energía y la capacidad de la fase del explorador para impulsar eficazmente la fase de salida. En Cambridge Audio hemos investigado las mejores formas posibles de obtener el mayor rendimiento en estas áreas a un precio razonable. La topología de 540A/640A Azur usa los mismos dispositivos de salida probados y comprobados que Cambridge Audio ha utilizado en modelos anteriores de amplificadores galardonados, pero se han empleado muchas horas de investigación en estudiar y desarrollar las fases precedentes. El circuitaje del explorador es fundamentalmente un par de entrada diferencial adaptado, cargado por un espejo de corriente e impulsado a partir de una fuente de corriente compensada transitoria que impulsa una fase de amplificación del voltaje alto en cascada beta. La fase de salida compensada térmicamente se configura para aportar inherentemente condiciones de clase AB óptimas (para una gran reducción de distorsión de transición mediante calentamiento dinámico de las matrices de salida). Además, la topología incluye otra mejora de la fase del explorador que consiste en un engranaje impulsado puro de clase A para aislar los transistores de amplificador de voltaje de la carga difícil de los transistores de salida. El impulso de corriente aumentado de la fase de salida, combinado con un circuito de acción directa de alimentación transitoria nuevo, dobla la velocidad de salto hasta 40 V/uS. Debido a los planos de recorrido del cuadro de circuitos muy refinados, la colocación cuidadosa de los componentes y las cortas trayectorias de señal, la estabilidad de estos amplificadores es extremadamente alta, lo que permite que se pueda reducir el tamaño de los componentes de

compensación. Esto tiene el efecto de reducir la distorsión, incrementando la dinámica y permitiendo que se abra el ancho de banda hasta un enorme

80 kHz, ideal para las nuevas fuentes de ancho de banda grande "mejores que el CD" como DVD-Audio y Super Audio CD. El rendimiento de cualquier amplificador se ve limitado por las capacidades dinámicas de su fuente de potencia y es por este motivo que los amplificadores Azur de Cambridge incorporan muchas características, incluyendo un transformador toroidal de flujo bajo, paralelismo de los condensadores de cubeta y uso cuidadoso de los condensadores de derivación, para permitir la entrega limpia instantánea de carga siempre que se necesite. Esto asegura que se reproduzca un sonido abierto y natural, así como una respuesta positiva a cualquier dinámica o transitorios súbitos de la señal en reproducción. También se ha prestado una atención particular a la calidad de los componentes pasivos, que se han elegido cuidadosamente por sus ventajas acústicas. Además, el 640A Azur utiliza condensadores de derivación de señal de polipropileno de alto grado para mejorar el flujo y la dinámica de la señal. Los amplificadores 540A y 640A Azur de Cambridge Audio también incorporan controles de tono, que se pueden desactivar del circuito en modo "directo" para la trayectoria de señal más corta y, consecuentemente, más pura. Otras características incluyen enchufes hembra fonográficos enchapados en oro de 24 quilates, bucles de cinta doble, salida de preamplificador, una toma de auricular y un conjunto secundario de terminales de altavoz de alto nivel. Una característica importante que se ha incluido de serie en ambos modelos 540A y 640A es el nuevo sistema innovador de protección CAP5 diseñado por Cambridge Audio. Éste consiste en un microprocesador que controla constantemente el amplificador, proporcionando una amplia protección contra una serie de fallos posibles. Esto se ha logrado sin añadir ningún circuitaje activo a la trayectoria de señal que degrade el sonido o las capacidades dinámicas del amplificador.

540A/640A Amplificador integrado

ÍNDICE Cambridge Audio ha creado una extensa base de conocimiento gracias a su escuchar y retocar meticulosos. Esta atención al detalle da como resultado amplificadores que son totalmente convincentes en la reproducción tanto del color tonal como del contraste dinámico, aportando un rendimiento vibrante y fluido con música de todo tipo de un enorme centramiento musical. Para obtener lo mejor absoluto de este equipo le animaríamos a utilizar solamente los componentes fuente de mayor calidad. Por supuesto, recomendamos particualrmente sintonizadores y equipo digital de la gama de Cambridge Audio, todos los cuales se han diseñado con los mismos estándares exigentes que nuestros amplificadores. Para el desarrollo de estos amplificadores se utilizaron muchos tipos de altavoces con el fin de asegurar la máxima compatibilidad con una amplia gama de diseños. Los interconectores y los cables de los altavoces también son cosas que no se deben pasar por alto. Rogamos que no ponga en compromiso el rendimiento del sistema al utilizar cables de baja calidad para conectar componentes fuente al amplificador o la salida de los amplificadores a los altavoces. Cualquier sistema es sólo tan bueno como su componente de peor calidad. Por esta razón, no incluimos cables baratos gratis con ninguna de nuestros productos. El vendedor le puede proporcionar interconectores de buena calidad de Cambridge Audio y cables de altavoz de Mordaunt Short-Gale, que mejorarán ostensiblemente la calidad de sonido del sistema.

¡Ahora le invitamos a que se siente, se relaje y disfrute!

PRECAUCIONES DE SEGURIDAD Comprobación de las características de la fuente de alimentación

Por su propia seguridad le rogamos que lea atentamente las instrucciones siguientes antes de intentar conectar esta unidad a la red. Compruebe que la parte trasera de la unidad indique la tensión de alimentación correcta. Si la tensión de la alimentación de red es diferente, consulte con el concesionario. Esta unidad está diseñada para funcionar solamente con la tensión y el tipo de alimentación indicados en la parte trasera del panel de la unidad. Si se conecta a otras fuentes de alimentación se podría dañar la unidad. Este equipo se deberá desconectar cuando no esté en uso y no se debe utilizar a no ser que esté puesto a tierra correctamente. Para reducir el riesgo de descargas eléctricas, no quite la tapa de la unidad (ni la parte trasera). Dentro no hay piezas que pueda reparar el usuario. Consulte con el personal cualificado para realizar reparaciones. Si el cable de corriente incorpora un enchufe moldeado, no se debe usar la unidad si el portafusibles de plástico no está en su lugar. Si perdiese el portafusibles, deberá pedir la pieza correcta al concesionario de Cambridge Audio. El símbolo de rayo con la cabeza de flecha dentro del triángulo equilátero tiene por misión alertar al usuario de la presencia de "tensión peligrosa" sin aislar en el alojamiento del producto, que podría tener la magnitud suficiente para constituir un riesgo de descarga eléctrica a las personas. El punto de exclamación en el triángulo equilátero tiene por misión alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en el folleto de servicio del aparato. Este producto cumple con las directivas europeas de Baja Tensión (73/23/EEC) y de Compatibilidad Electromagnética (89/336/EEC) cuando se utiliza e instala de acuerdo a este manual de instrucciones. Para un cumplimiento continuado, sólo se deberán utilizar accesorios de Cambridge Audio con este producto y el servicio se deberá encargar a personal de servicio cualificado.

540A/640A Amplificador integrado

INSTALACIÓN Se ruega que dedique unos momentos a leer estas notas antes de instalar el amplificador, ya que esto hará posible que obtenga el mejor rendimiento y prolongue la duración del producto. Esta unidad se deberá instalar sobre una superficie resistente y uniforme. Debido a los campos magnéticos, los tocadiscos no se deberían situar cerca debido a las interferencias. La unidad necesita ventilación por arriba y por abajo. No la coloque sobre una alfombra u otra superficie blanda y no obstruya las entradas de aire ni las parrillas de salida de las partes inferior y superior.No la coloque en un área cerrada, como una estantería o un armario.

intención de utilizar la unidad durante un largo período de tiempo, apágela y desenchúfela de la red.

Para limpiar la unidad frote la caja con un paño húmedo carente de lino. No utilice ningún fluido que contenga alcohol, amoníaco o abrasivos. No rocíe con aerosol el amplificador ni cerca del mismo. Estas unidades no son mantenibles por el usuario. No intente nunca reparar, desmontar o reconstruir la unidad en caso de problemas. Si se ignora esta medida de precaución podría ocasionarse una descarga eléctrica fuerte. En caso de problema o fallo, rogamos que se ponga en contacto con el vendedor.

Nunca se deberá permitir que esta unidad entre en contacto con agua u otro líquido y asegure que no penetran objetos pequeños a través de la rejilla de ventilación. En cualquier caso, desenchufe el aparato inmediatamente de la red y póngase en contacto con el vendedor para obtener consejo.

No tienda el cable de corriente de manera que se pueda pisar o dañar por otros artículos cercanos al mismo. Los componentes electrónicos de audio tienen un período de rodaje de una semana aproximadamente (si se utiliza el aparato varias horas al día). Esto permitirá que los nuevos componentes se asienten y las propiedades sónicas mejorarán durante este tiempo. Se recomienda que cuando se usen dos amplificadores, éstos sean de la misma potencia. Este amplificador se ha diseñado para dejarlo en modo de Espera cuando no esté en uso. Esto prolongará el tiempo de duración del amplificador (esto sucede con todo el equipo electrónico). Si no tiene la 47

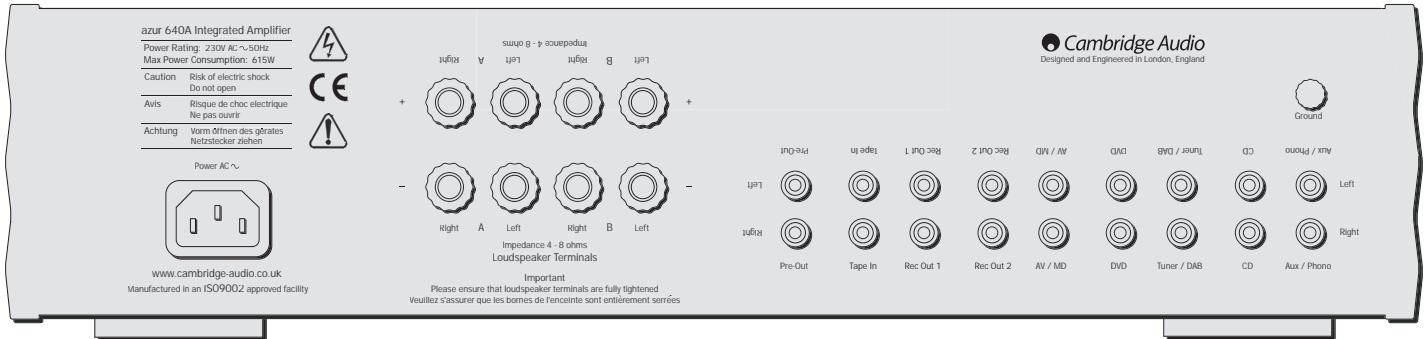

Tomacorriente de CA Una vez que haya completado todas las conexiones del amplificador, enchufe el cable de corriente CA a una toma de red apropiada. Ahora ya puede utilizar el amplificador.

Conexiones de altavoces

El 540A y el 640A tienen dos conjuntos de terminales de altavoz en el panel trasero: altavoces A y B. El conjunto de altavoz A son los terminales de altavoz principales y el conjunto B los terminales de altavoz conmutables secundarios. Conecte los hilos del altavoz del canal izquierdo a los terminales LEFT [izquierda] + y -; del mismo modo, los hilos del altavoz del canal derecho a los terminales RIGHT [derecho]+ y -. En cada caso, el terminal rojo es la salida positiva y el terminal negro es la entrada negativa. Se deberá tener cuidado de asegurar que ningún filamento suelto de hilo forme un cortocircuito entre las salidas de altavoz.

Se ruega tener en cuenta que: Este amplificador se ha diseñado para utilizar con altavoces que tengan una impedancia nominal de entre 4 y 8 ohmios.

Se ruega asegurar que los terminales de altavoz se han apretado adecuadamente para proporcionar una buena conexión eléctrica. Es posible que la calidad de sonido se vea afectada si los terminales de tornillo están sueltos.

Salidas pre amp [preamplificación]

Conecte estos enchufes a las entradas de un(os) amplificador(es) de potencia externos.

Tape mon [monitor de cinta]

Estos enchufes se pueden conectar a una platina magnetofónica o a los enchufes analógicos de un reproductor de MiniDisc o de CD. Conecte un

cable de interconexión de los enchufes de LINE OUT [SALIDA DE LÍNEA] de la grabadora a los enchufes del MONITOR DE CINTA de amplificador. Este monitor hace las veces de una entrada media de cinta/grabación estándar.

Nota: Cuando se conecta un componente fuente que tiene tanto entrada como salida, p. ej., una grabadora de cinta, la salida del mismo siempre se debería conectar a la entrada TAPE MON. Esto eliminará zumbidos si se selecciona el canal de entrada equivocado.

Nota: Estas entradas son solamente para señales de audio analógicas. No se deberían conectar a la salida digital de un reproductor de CD ni a ningún otro dispositivo digital.

Si va a conectar un tocadiscos al amplificador, entonces el hilo de puesta a tierra del mismo se debería conectar a este punto

Tape out [Salida de cinta]

Estos enchufes se pueden conectar a una platina magnetofónica o a los enchufes analógicos de un reproductor de MiniDisc o de CD. Conecte un cable de interconexión de los enchufes de TAPE OUT del amplificador a LINE IN [ENTRADA DE LÍNEA] de la grabadora. Se ruega tener en cuenta que esta unidad tiene dos bucles de cinta con salidas idénticas.

Enchufes de entrada de CD/Tuner[sintonizador]/DVD/AV/MD Estas entradas son aptas para cualquier equipo fuente de "nivel de línea" como reproductores de CD, sintonizadores DAB o FM/AM, etc.

Enchufes de entrada Aux/Phono

Conecte cualquier equipo fuente de "nivel de línea" a estos enchufes, es decir, reproductor de CD o sintonizador DAB. Alternativamente, esta entrada en particular se puede convertir a un tocadiscos dedicado si así se desea, aunque para hacer esto se debe instalar un módulo fonográfico PM01 de Cambridge Audio. Rogamos que se ponga en contacto con el concesionario de Cambridge Audio que puede suministrar e instalar una fase fonográfica en su amplificador.

CONEXIÓN Al diseñar nuestros amplificadores, hemos intentado incluir funciones que le permitan conectar el sistema de varias maneras. La incorporación de funciones como las conexiones PRE-OUT [SALIDA PRE] y SPEAKER B [ALTAVOZ B] significan que puede configurar el sistema de acuerdo a sus requisitos. Los diagramas de las próximas páginas están diseñados para facilitar la conexión.

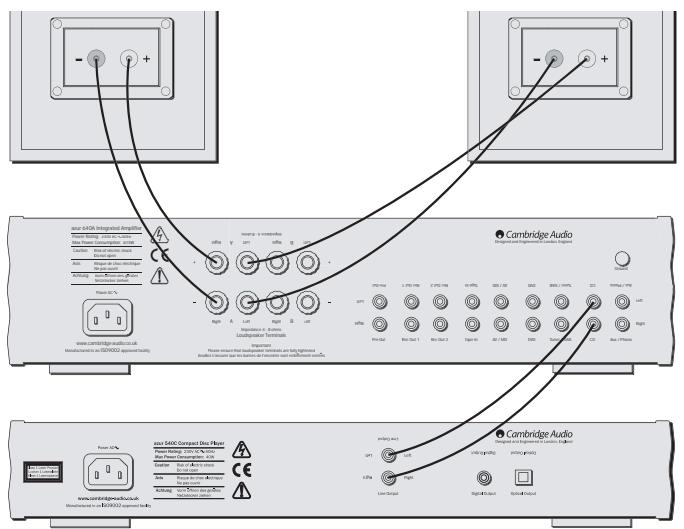

El diagrama siguiente muestra la conexión básica del amplificador a un reproductor de CD y un par de altavoces.

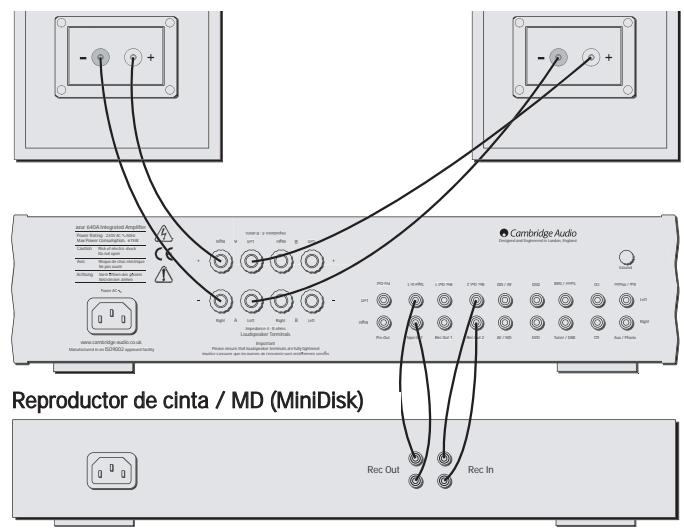

AV / MD DVD El siguiente diagrama muestra cómo conectar el amplificador a una grabadora de cinta u otra fuente con una conexión de grabación y monitor. Se ruega tener en cuenta que se puede utilizar cualquiera de las salidas de cinta (ya que son iguales).

AV / MD DVD Tuner / DAB CD Aux / Phono

Si su amplificador está equipado con enchufes PRE-OUT y los altavoces tienen dos conjuntos de terminales, entonces es posible biamplificar el sistema usando otro amplificador de potencia (véanse las ilustraciones 4, 6 y 7). La biamplificación utiliza dos amplificadores para impulsar las unidades de bajo y agudo de los altavoces de manera independiente, lo que da como resultado una mayor claridad además de mejorar el control y la dinámica.

Amplificador auxiliar - si se utiliza un amplificador integrado, el volumen debe ajustarse al máximo azur 640A Integrated Amplifier

Impedance 4 - 8 ohms Right

Las conexiones de SPEAKER B de la parte trasera del amplificador permiten la utilización de un segundo conjunto de altavoces, que se podría usar para otra habitación.

Impedance 4 - 8 ohms

Loudspeaker Terminals

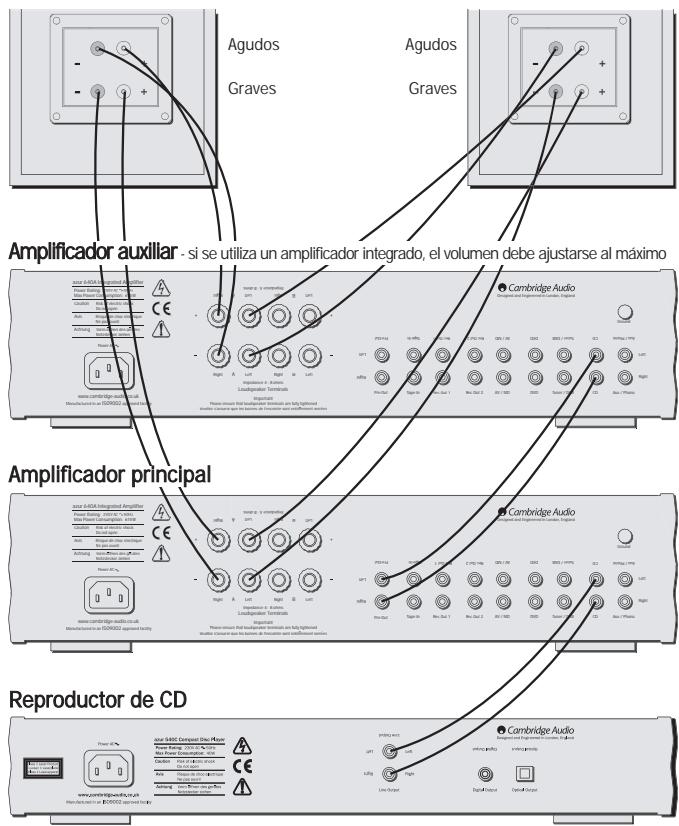

Uso de las conexiones del Altavoz B A Right

Impedance 4 - 8 ohms

Consúltese el diagrama del certificado de propiedad adjunto.

Este control conmuta la unidad de modo en espera a Encendido.

Enchufe de headphone [Auricular]

Esto permite la conexión de altavoces con una clavija de conexión de ¼ de pulgada. Cuando se conectan los auriculares, el relé de altavoz se libera conmutando la salida a los altavoces (altavoces A y B).

CD Tuner / DAB DVD AV / MD Tape Mon

Nota: Se deberá tener cuidado cuando se seleccione si los dos altavoces se van a utilizar en cada canal. Si la resistencia combinada medida de los terminales de los altavoces es demasiado baja, el amplificador podría no salir del estado En espera hasta que detecte una resistencia de carga adecuada. Para más información, rogamos consultar la sección del sistema de protección CAP5.

Cuando se utilicen dos pares de altavoces, cada par debería tener una capacidad mínima de 6 ohmios (o superior): no se recomiendan altavoces de 4 ohmios cuando se utilizan más de un par.

On/off [Encendido/apagado] de Altavoz B Direct

Este control activa/desactiva el conjunto secundario de terminales de altavoz del panel trasero. Se puede utilizar para escuchar un conjunto extra de altavoces en otra habitación.

Este control da a la señal de audio una trayectoria más directa hasta la fase del amplificador de potencia, circunvalando los circuitos de control de tono para la calidad de sonido más pura posible.

Botones pulsadores de selección de entrada

Estos controles permiten hacer ajustes sutiles al balance tonal del sonido. En la posición central, estos controles no tienen efecto. Estos controles solamente modifican el sonido a través de los altavoces y de los enchufes PRE-OUT (si presentes), no afectan las señales enviadas a través de las conexiones TAPE OUT. Con un CD bien producido y un buen sistema, los controles de tono son innecesarios y se pueden desconectar. Si la grabación musical es de poca calidad y/o los altavoces/alrededores no son buenos, podría ser necesario ajustar los controles de tono para compensar.

Pulse el botón de selección de entrada apropiado para seleccionar el componente fuente que desea escuchar. La señal seleccionada también se alimenta a los enchufes de TAPE OUT, de manera que se puede grabar. La entrada no se debería cambiar mientras se graba, aunque se puede comprobar la señal grabada utilizando el MONITOR DE CINTA de la entrada de cinta.

Este sensor recibe las señales infrarrojas de la unidad del mando a distancia.

Botón de selección de monitor de cinta

Este control le permite escuchar la señal de salida de una grabadora de cinta o de un procesador de señal conectado a los enchufes TAPE MON del amplificador. Cuando se selecciona TAPE MON, el componente fuente elegido por los botones pulsadores de selección de entrada se continúa encaminando a los enchufes de TAPE OUT para grabar o procesar.

Operaciones/características del mando a distancia

El control de volumen aumenta/aminora el nivel del sonido de las salidas del amplificador. Este control afecta el nivel de salida del altavoz, la salida de preamplificación y la salida del auricular. No afecta las conexiones de salida de cinta.

Este amplificador se suministra con un mando a distancia del sistema que opera tanto este amplificador como los reproductores de CD Azur de Cambridge. Las funciones relevantes al amplificador son las que siguen:

Nota: Se aconseja girar el control de VOLUMEN hasta el tope izquierdo antes de encender el amplificador.

Power [Energía]: Conmuta el amplificador entre los modos de En espera y Encendido. El DEL azul de En espera del panel frontal del amplificador indica que la unidad se encuentra en estado de En espera.

Mute [Sin sonido]: Este botón ensordece el audio. El modo de sin sonido se indica por el DEL de canal destellando. Volumen +/-:: Los botones de volumen aumentan y aminoran el volumen de salida del amplificador. Selección de canal: Los cinco botones de selecciona canal y el botón de seleccionar el monitor de cinta se utilizan para cambiar la fuente de entrada.

Este control le permite ajustar los niveles de salida relativos de los canales izquierdo y derecho. En la posición central, la salida de cada canal es la misma. Este control solamente modifica el sonido a través de los altavoces y los enchufes de PRE-OUT (si presentes): no afecta las señales enviadas a través de las conexiones de TAPE OUT.

CAP5: SISTEMA DE PROTECCIÓN DE AUDIO DE 5 VÍAS Cambridge Audio ha desarrollado un sistema de protección propio para asegurar la fiabilidad y larga duración de sus amplificadores. Este sistema de protección comprende cinco métodos principales de protección:

Detección inteligente de limitaciones

CAP5 tiene la capacidad de detectar cuando el amplificador comienza a limitar o a sobrepasar su salida. Este fallo puede dañar los altavoces, el suministro de alimentación del amplificador (lo que puede acortar sustancialmente el tiempo de duración del amplificador) y, lo que es más importante, degradar el sonido. Cuando CAP5 detecta limitaciones, el volumen se repondrá automáticamente hasta que el CAP5 detecte una salida sin distorsión* (*el volumen se repone hasta que la distorsión sea inferior al 2%, que las pruebas de escuchar han mostrado que resulta difícil de oír). Nota: Sólo es posible desactivar esta función sosteniendo pulsado el botón de En espera durante la energización (mientras se enchufa la unidad a la corriente de red). La unidad indicará esto mediante un destello del DEL de protección durante varios segundos. No se recomienda desactivar la detección de limitaciones, ya que esta función se ha añadido para proteger el amplificador.

Detección de exceso de temperatura

CAP5 incluye detección de temperatura que controla constantemente el calor generado por los transistores de salida. Cuando la temperatura controlada alcanza un nivel elevado (apto dentro de los límites de los dispositivos de salida) el amplificador conmutará automáticamente a un modo de fallo (lo que se indica mediante un destello doble del DEL de protección). La unidad se debería dejar idealmente 15 minutos en este estado para enfriarse adecuadamente. Si la unidad no se enfría totalmente, entonces la temperatura podría alcanzar pronto el límite poco después de la energización del amplificador. Nota: Si la impedancia del altavoz es baja, el temperatura del amplificador podría elevarse más rápidamente ya que el amplificador operaría con más esfuerzo. Si el amplificador se monta en un armario o si las ranuras de ventilación están

obstruidas, la detección de exceso de temperatura puede activarse/desactivarse tras un período corto de funcionamiento.

Detección de cortocircuito

Durante la energización desde el estado En espera o durante la selección de canal de entrada, el CAP5 realiza una comprobación de los terminales de altavoz para ver si se ha ocasionado accidentalmente un cortocircuito entre los terminales. Si la resistencia medida en los terminales de altavoz es demasiado baja, la unidad permanecerá en modo En espera hasta que se haya solucionado el fallo y se vuelva a intentar energizar.

Detección de CC CAP5 ofrece protección de altavoces si la salida del amplificador pasa a CC debido a algún fallo interno. Esto es un fallo raro, aunque podría salvar altavoces caros.

CAP5 controla constantemente la diferencia entre la señal de entrada y la señal de salida. Si dicha diferencia sube repentinamente a un nivel alto, el relé de altavoz se desconectará en cuestión de microsegundos. Nota: Si el amplificador sale del estado de En espera cuando la señal que va al amplificador es demasiado alta (con la fijación de volumen actual), el sistema CAP5 detectará esto y reducirá el volumen a un nivel apto. Opmerking: als de versterker uit de stand-bystand wordt gehaald terwijl het inputsignaal naar de versterker te hoog is (bij het op dat moment ingestelde volume), dan zal het CAP5-systeem dit detecteren en het volume terugbrengen naar een geschikt niveau.

Detección de sobrevoltaje/sobrecorriente

CAP5 ofrece protección I/V controlando constantemente los transistores de salida para mantenerlos en los márgenes de funcionamiento seguro. El área de funcionamiento seguro es un conjunto de límites dados por el fabricante de los transistores de salida para asegurar la fiabilidad. Muchos diseñadores de

amplificadores incluyen limitación I/V en la trayectoria de señal, que puede degradar la señal comprimiendo la dinámica. El sistema CAP5 opera fuera de la trayectoria de señal y cuando se dispara cierra el amplificador antes que limitar el tamaño de la señal que pasa a través del amplificador (compresión de señal). V/I protege el amplificador contra cortocircuitos en los terminales de altavoz durante el uso.

El DEL de protección destella durante 4 segundos cuando la unidad intenta salir del modo En espera.

CAP5 ha detectado que la resistencia de los terminales de altavoz es demasiado baja. Compruebe si hay un cortocircuito entre los terminales de altavoz.

Nota: Si la indicación permanece igual y se utilizan varios altavoces en cada salida de altavoz, entonces remuévase un par e inténtese de nuevo. Si hay muchos altavoces conectados a cualquier amplificador y causan que la resistencia de carga descienda demasiado, el amplificador se recalentará. CAP5 detectará esta situación. Note: Si permanece la indicación con un sólo conjunto de altavoces conectados, entonces podría ser posible que hubiera un fallo en uno o en los dos altavoces.

La unidad se ha desconectado mientras funcionaba. El DEL de protección destella doble constantemente.

CAP5 ha detectado un fallo relacionado con el usuario: la temperatura interna de los transistores de salida ha llegado al límite superior de temperatura. La unidad no está dañada, aunque se debería dejar enfriar durante 15 minutos antes de salir del estado En espera.

La unidad se ha desconectado mientras funcionaba. El DEL de protección destella en andanadas de 4.

CAP5 ha detectado un fallo relacionado con el usuario: podría haber un cortocircuito entre los terminales de altavoz. Compruebe todas las conexiones de los altavoces antes de intentar sacar la unidad del estado de En espera.

La unidad se ha desconectado mientras funcionaba. El DEL de protección se enciende con un destello breve.

CAP5 ha detectado un fallo que requiere que se haga un servicio a la unidad. Se ha detectado CC en la salida del amplificador, lo que podría dañar los altavoces y el amplificador ahora no se puede utilizar. Desconéctelo y póngase en contacto con el vendedor.

GUÍA DE RESOLUCIÓN DE FALLOS ESPECIFICACIONES No hay energía

Asegure que el cordón de corriente CA esté bien conectado.

Asegure que el enchufe esté bien metido en la toma de pared. Compruebe el fusible del enchufe o del adaptador.

Asegure que la unidad no esté en modo de En espera.

Compruebe que el componente fuente esté bien conectado. Compruebe que no esté encendido "TAPE MON" (a no ser que se requiera entrada de cinta). Compruebe que los altavoces estén bien conectados. Si se utilizan los terminales del altavoz B, asegure que estén encendidos. Si destella el DEL de canal, apague el botón de Sin sonido.

640A Potencia máxima

615W Potencia en espera

6W Potencia de salida

No hay sonido en un canal

Hay un zumbido o un ruido sordo altos

Respuesta en frecuencia

Relación S/R (sin ponderar)

92dB Tiempo de subida (en 8Ω)

Asegure que el control de balance esté en la posición correcta.

Compruebe las conexiones de altavoz. Compruebe las interconexiones. Compruebe el tocadiscos o el brazo de tono para ver si hay algún fallo en el conductor de la conexión a tierra. Asegure que no haya interconexiones sueltas o defectuosas. Asegure que la platina de cinta/el tocadiscos no estén muy cerca del amplificador.

Incapacidad de hacer grabaciones o reproducciones de cinta

Compruebe que se hayan conectado correctamente TAPE MON y TAPE OUT.

Hay un bajo débil o una formación de imágenes estéreo difusa

Asegure que los altavoces no estén fuera de fase.

Sonido distorsionado

Asegure que los controles de volumen/tono no estén demasiado altos.

El amplificador no sale de en espera: el del de protección destella

Se ruega ver la sección del sistema de protección CAP5.

Del de protección destella

Se ruega ver la sección del sistema de protección CAP5.

540A/640A Amplificador integrado

GARANTÍA LIMITADA Cambridge Audio garantiza que este producto está libre de defectos de material y de fabricación (garantía sujeta a las condiciones establecidas a continuación). Cambridge Audio reparará o sustituirá (a elección de Cambridge Audio) este producto o cualquier pieza defectuosa del mismo. Los periodos de garantía pueden ser distintos en cada país. En caso de dudas, póngase consulte a su concesionario y asegúrese de guardar el documento acreditativo de la compra. Para obtener asistencia relacionada con esta garantía, le rogamos que se ponga en contacto con el concesionario autorizado de Cambridge Audio en el que adquirió este producto. Si su concesionario no está equipado para efectuar la reparación del producto de Cambridge Audio, este concesionario puede devolverlo a Cambridge Audio o a un centro de servicio autorizado de Cambridge Audio. Será necesario enviar este producto dentro de su embalaje original o en un embalaje que proporcione el mismo grado de protección. Para recibir el servicio asociado a la garantía es necesario presentar el documento acreditativo de la compra, en la forma del documento de compraventa o la factura con el sello de pago, que demuestra que el producto se encuentra dentro del periodo de garantía. Esta garantía no es válida si (a) se ha alterado el número de serie asignado en fábrica o se ha eliminado del producto o (b) no se compró este producto en un concesionario autorizado de Cambridge Audio. Puede llamar a Cambridge Audio o al distribuidor local de Cambridge Audio en su país para confirmar que dispone de un número de serie no alterado y/o que el producto se ha adquirido en un concesionario autorizado de Cambridge Audio.

Esta garantía no cubre los daños superficiales, los daños causados por fuerza mayor, accidente, uso indebido, abuso, negligencia, uso comercial o modificación del producto o de cualquiera de sus piezas.

Esta garantía no cubre los daños debidos a la utilización, mantenimiento o instalación indebidos, al intento de reparación por parte de cualquier persona o entidad distintos de Cambridge Audio o un concesionario suyo, o de un centro de servicio autorizado para llevar a cabo trabajos asociados a la garantía de Cambridge Audio. Cualquier reparación no autorizada anulará esta garantía. Esta garantía no cubre los productos vendidos "TAL CUAL" o "CON TODOS LOS DEFECTOS". LAS REPARACIONES O LAS SUSTITUCIONES TAL COMO SE ESTABLECEN EN ESTA GARANTÍA SON EL RECURSO ÚNICO Y EXCLUSIVO DEL CONSUMIDOR. CAMBRIDGE AUDIO NO SE HACE RESPONSABLE DE NINGÚN DAÑO INCIDENTAL O EMERGENTE POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA SOBRE ESTE PRODUCTO. EXCEPTO HASTA EL GRADO PROHIBIDO POR LA LEY, ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A CUALQUIER OTRA GARANTÍA EXPRESA O IMPLÍCITA DE CUALQUIER TIPO, INCLUSIVE, PERO NO LIMITADA A, LA GARANTÍA DE COMERCIALIZACIÓN O ADECUACIÓN A UN PROPÓSITO PRÁCTICO DETERMINADO. Algunos países y estados de los Estados Unidos no permiten la exclusión o limitación de los daños incidentales o emergentes o de las garantías implícitas, por lo que es posible que las exclusiones citadas más arriba no sean aplicables para Usted. Esta garantía le otorga derechos legales específicos y es posible que tenga otros derechos legales que pueden ser distintos en función del estado o país.
