MANUALE UTENTE POWERMAXX12 METABO

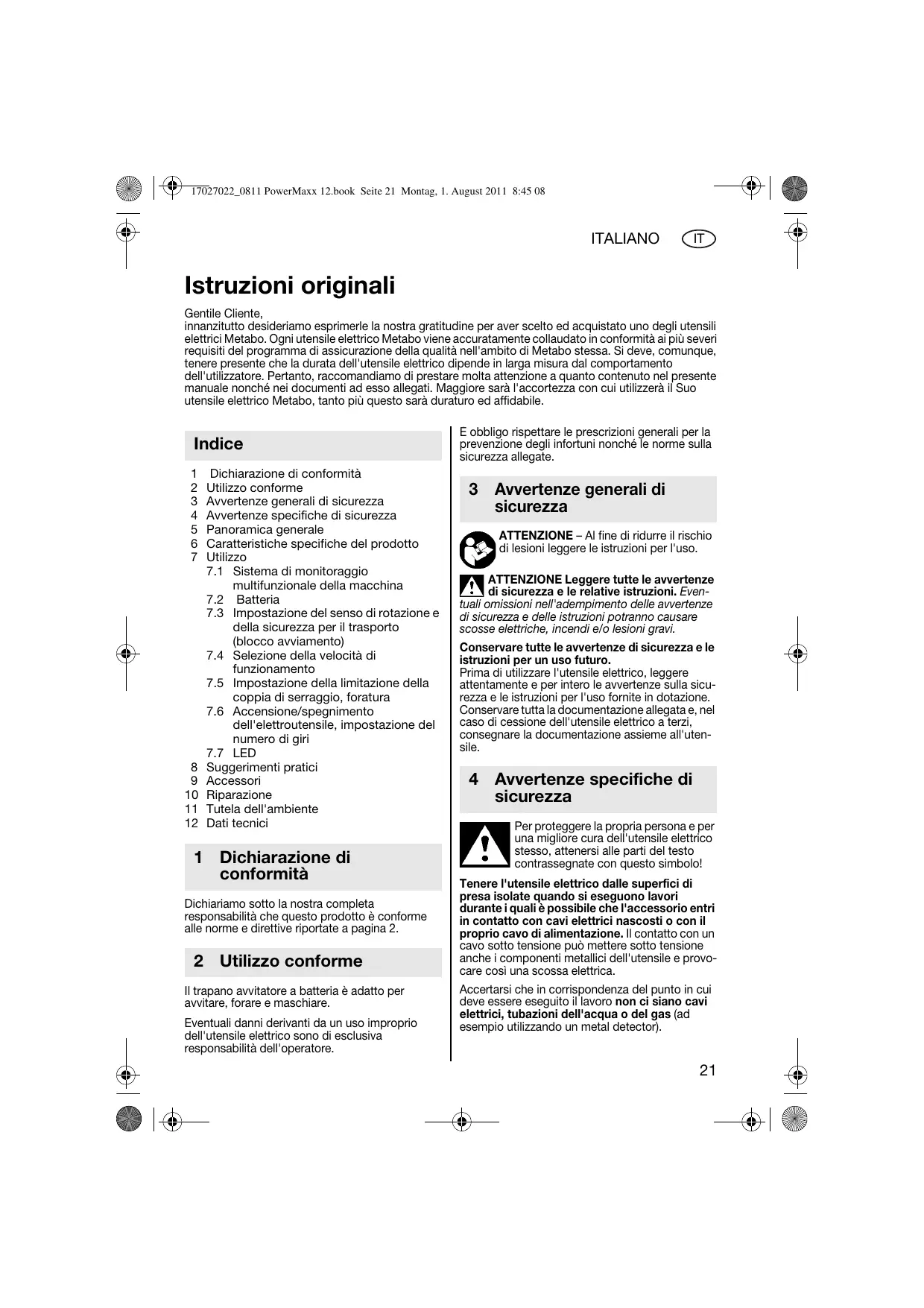

ITALIANO IT Istruzioni originali Gentile Cliente, innanzitutto desideriamo esprimerle la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici Metabo. Ogni utensile elettrico Metabo viene accuratamente collaudato in conformità ai più severi requisiti del programma di assicurazione della qualità nell'ambito di Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende in larga misura dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà il Suo utensile elettrico Metabo, tanto più questo sarà duraturo ed affidabile.

Indice 1 2 3 4 5 6 7

Dichiarazione di conformità Utilizzo conforme Avvertenze generali di sicurezza Avvertenze specifiche di sicurezza Panoramica generale Caratteristiche specifiche del prodotto Utilizzo 7.1 Sistema di monitoraggio multifunzionale della macchina 7.2 Batteria 7.3 Impostazione del senso di rotazione e della sicurezza per il trasporto (blocco avviamento) 7.4 Selezione della velocità di funzionamento 7.5 Impostazione della limitazione della coppia di serraggio, foratura 7.6 Accensione/spegnimento dell'elettroutensile, impostazione del numero di giri 7.7 LED Suggerimenti pratici Accessori Riparazione Tutela dell'ambiente Dati tecnici

1 Dichiarazione di conformità Dichiariamo sotto la nostra completa responsabilità che questo prodotto è conforme alle norme e direttive riportate a pagina 2.

2 Utilizzo conforme Il trapano avvitatore a batteria è adatto per avvitare, forare e maschiare. Eventuali danni derivanti da un uso improprio dell'utensile elettrico sono di esclusiva responsabilità dell'operatore.

È obbligo rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.

3 Avvertenze generali di sicurezza ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso. ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme all'utensile.

4 Avvertenze specifiche di sicurezza Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti del testo contrassegnate con questo simbolo! Tenere l'utensile elettrico dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'accessorio entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provocare così una scossa elettrica. Accertarsi che in corrispondenza del punto in cui deve essere eseguito il lavoro non ci siano cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector).

17027022_0811 PowerMaxx 12.book Seite 22 Montag, 1. August 2011 8:45 08

IT ITALIANO Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga in contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse entrare in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico. Proteggere la batteria dall'umidità!

5 Panoramica generale Vedere pagina 3 (girare la pagina). 1 2 3

Non utilizzare batterie difettose o deformate! Non esporre le batterie al fuoco! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie! Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la batteria dell'utensile. Prima di inserire la batteria, assicurarsi che l'utensile sia spento. Non afferrare l'utensile elettrico dalla parte dell'accessorio rotante. Rimuovere i trucioli e simili solo con l'utensile elettrico spento. Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno). Il materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. - Utilizzare, se possibile, un sistema di aspirazione delle polveri. - Provvedere ad una buona aerazione del posto di lavoro. - Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel proprio Paese per i materiali in lavorazione. LED (2): non osservare l'irradiazione LED in modo diretto con strumenti ottici; appartenente alla classe LED 1M, classificato secondo la norma DIN EN 60825-1: 2003, lunghezza d'onda: 400-780 nm; timp=300 µs, 5 lm.

Carter di protezione / Bussola di serraggio per bit * LED Bussola di regolazione (limitazione della coppia di serraggio, coppia di serraggio massima)) Interruttore scorrevole (1ª/2ª velocità) Interruttore del senso di rotazione (impostazione del senso di rotazione, sicurezza per il trasporto) Pulsante interruttore Sbloccaggio batteria Batteria

* in funzione della dotazione

6 Caratteristiche specifiche del prodotto • Dispositivo di avvitatura angolare, per foratura ed avvitatura in punti di difficile accesso (in funzione della dotazione) • L'alloggiamento ad esagono interno nel mandrino consente una struttura ancora più compatta e un peso ancora più ridotto. • La superficie della chiave permette la sostituzione della pinza portapunta anche qualora sia inceppata • Sistema di monitoraggio multifunzionale della macchina, a protezione della macchina e della batteria

Sistema di monitoraggio multifunzionale della macchina

Se l'utensile si spegne automaticamente, significa che l'elettronica ha attivato la modalità Protezione automatica. Viene emesso un segnale di avviso (segnale continuo). Questo ha una durata massima di 30 secondi o si spegne in seguito al rilascio del pulsante interruttore (6). Cause e soluzioni: 1. Batteria quasi scarica (l'elettronica protegge la batteria da eventuali danni dovuti al completo scaricamento). Se la batteria è quasi scarica dovrà essere ricaricata nuovamente!

17027022_0811 PowerMaxx 12.book Seite 23 Montag, 1. August 2011 8:45 08

(con limitazione della coppia) - sono possibili anche impostazioni intermedie.

2. Un sovraccarico continuo dell'utensile provoca una disattivazione per sovratemperatura. Lasciar raffreddare l'utensile o la batteria.

= Impostazione della posizione di foratura (coppia di serraggio max., senza limitazione della coppia) Per evitare un sovraccarico del motore, non bloccare l'alberino.

Nota: l'utensile si raffredda più velocemente, se lo si fa girare a vuoto. 3. In caso di un'eccessiva intensità di corrente (ad es. in caso di un bloccaggio prolungato) l'utensile si arresta. Spegnere l'utensile con il pulsante interruttore (6). Quindi riprendere normalmente il lavoro. Evitare ulteriori bloccaggi.

Per attivare il trapano, premere il pulsante interruttore (6). Il numero di giri può essere modificato premendo il pulsante interruttore.

Prima dell'utilizzo, ricaricare la batteria. Ricaricare la batteria in caso di calo di potenza. La temperatura di magazzinaggio ottimale è compresa fra 10°C e 40°C. Rimozione Premere il tasto di sbloccaggio della batteria (7) e rimuovere la batteria (8). Inserimento Spingere la batteria (8) fino a farla scattare in posizione. 7.3

Impostazione del senso di rotazione e della sicurezza per il trasporto (blocco avviamento)

Azionare l'interruttore del senso di rotazione (5) solo con il motore spento! Azionare l'interruttore del senso di rotazione (5) (impostazione del senso di rotazione, sicurezza per il trasporto). Vedere pagina 3 (si prega di aprire): R = rotazione destrorsa impostata L = rotazione sinistrorsa impostata 0 = posizione centrale: sicurezza per il trasporto (blocco avviamento) 7.4

Selezione della velocità 1ª velocità (numero di giri basso, coppia di serraggio particolarmente elevata, preferibilmente per avvitare) 2ª velocità (elevato numero di giri, preferibilmente per forare)

Impostazione della limitazione della coppia di serraggio, foratura

Ruotare la bussola (coppia di serraggio, foratura) (3). 1...6 = Impostazione della coppia di serraggio

Accensione/spegnimento dell'elettroutensile, impostazione del numero di giri

LED Per l'impiego in postazioni mal illuminate. Il LED (2) si accende quando l'utensile è attivato.

8 Suggerimenti pratici Per i lavori con bit di avvitamento o portabit lunghi consigliamo l'impiego della bussola di serraggio per bit (1) in dotazione, oppure la bussola di serraggio per bit 6.31281, disponibile come accessorio (vedere capitolo Accessori). Foratura Preferibilmente nella 2ª velocità (elevato numero di giri). Avvitamento Preferibilmente nella 1ª velocità (numero di giri basso) e con limitazione della coppia di serraggio. Avvitatura in punti di difficile accesso Il dispositivo di avvitatura angolare (vedere capitolo Accessori) facilita il lavoro in punti di difficile accesso. Maschiatura Oliare leggermente il maschio per filettare. Selezionare la 1ª velocità (numero di giri basso). Impostare la limitazione della coppia di serraggio.

9 Accessori Utilizzare esclusivamente accessori originali Metabo. In caso di necessità, rivolgersi al proprio rivenditore per l'acquisto di accessori. Per la scelta corretta degli accessori, è essenziale indicare al rivenditore il modello esatto dell'utensile elettrico. Vedere pagina 4.

17027022_0811 PowerMaxx 12.book Seite 24 Montag, 1. August 2011 8:45 08

IT ITALIANO A Pinza portapunta autoserrante. Inserimento: svitare il cappuccio di protezione (1). Avvitare la pinza portapunta autoserrante sulla filettatura dell'alberino. La pinza portapunta autoserrante può essere serrata (e quindi anche svitata) con una chiave fissa. B Dispositivo di avvitatura angolare C Batteria D Caricabatteria E Bussola di serraggio per bit F Contenitore per bit

10 Riparazione Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da tecnici / elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

11 Tutela dell'ambiente Gli imballaggi usati da Metabo sono riciclabili al 100%. Gli utensili elettrici non più utilizzabili ed i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili. Questo manuale è impresso su carta sbiancata senza cloro. Le batterie non devono essere smaltite come rifiuti comuni! Consegnare le batterie difettose o usate al rivenditore Metabo! Non gettare le batteria in acqua. Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

U = Tensione della batteria n = Numero di giri a vuoto Coppia di serraggio per l'avvitatura: MA = Avvitatura in materiale elastico (legno) MB = Avvitatura in materiale duro (metallo) MC = Coppia di serraggio regolabile (con limitazione della coppia) Diametro massimo della punta da trapano: D 1 max = nell'acciaio D 2 max = nel legno tenero m = Peso (con batteria) G = Filettatura dell'alberino Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma NE 60745: ah, D = Valore emissione vibrazioni (foratura nel metallo) = Valore emissione vibrazioni (Avvitaah, S tura senza percussione) = Incertezza (vibrazioni) Kh, ... Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma NE 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Tale procedura è idonea anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori diversi oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro. Livello sonoro di grado A tipico: LpA = Livello di pressione acustica LWA = Livello di potenza sonora KpA, KWA = Incertezza (livello sonoro) Indossare protezioni acustiche.

Spiegazioni relative ai dati riportati a pagina 2.

Valori rilevati secondo NE 60745.

Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico.

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).
