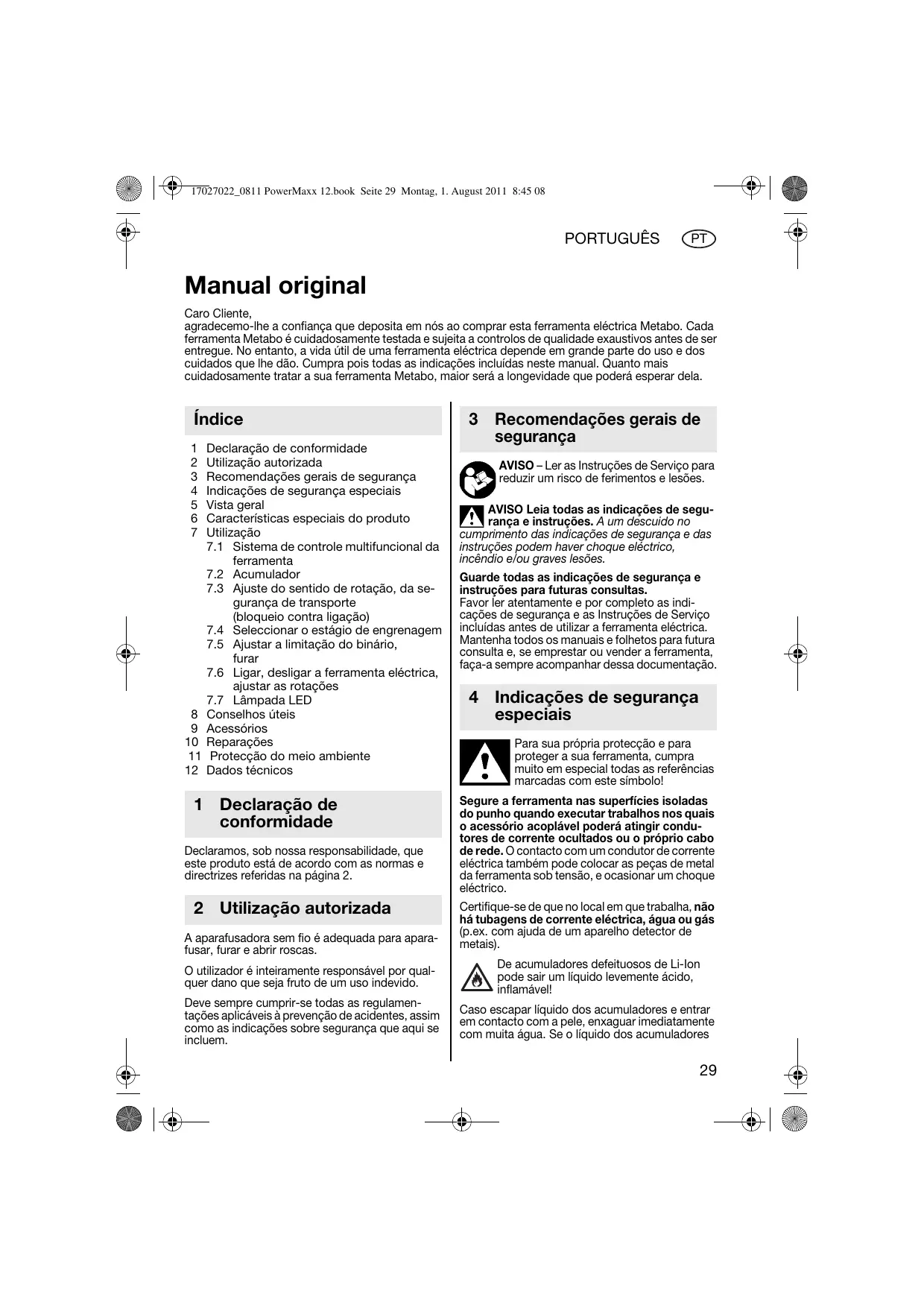

17027022_0811 PowerMaxx 12.book Seite 29 Montag, 1. August 2011 8:45 08

PORTUGUÊS PT Manual original Caro Cliente, agradecemo-lhe a confiança que deposita em nós ao comprar esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto, a vida útil de uma ferramenta eléctrica depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

Índice 1 2 3 4 5 6 7

Declaração de conformidade Utilização autorizada Recomendações gerais de segurança Indicações de segurança especiais Vista geral Características especiais do produto Utilização 7.1 Sistema de controle multifuncional da ferramenta 7.2 Acumulador 7.3 Ajuste do sentido de rotação, da segurança de transporte (bloqueio contra ligação) 7.4 Seleccionar o estágio de engrenagem 7.5 Ajustar a limitação do binário, furar 7.6 Ligar, desligar a ferramenta eléctrica, ajustar as rotações 7.7 Lâmpada LED Conselhos úteis Acessórios Reparações Protecção do meio ambiente Dados técnicos

1 Declaração de conformidade Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.

2 Utilização autorizada A aparafusadora sem fio é adequada para aparafusar, furar e abrir roscas. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem.

3 Recomendações gerais de segurança AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segurança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões. Guarde todas as indicações de segurança e instruções para futuras consultas. Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.

4 Indicações de segurança especiais Para sua própria protecção e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com este símbolo! Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados ou o próprio cabo de rede. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar um choque eléctrico. Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais). De acumuladores defeituosos de Li-Ion pode sair um líquido levemente ácido, inflamável! Caso escapar líquido dos acumuladores e entrar em contacto com a pele, enxaguar imediatamente com muita água. Se o líquido dos acumuladores

17027022_0811 PowerMaxx 12.book Seite 30 Montag, 1. August 2011 8:45 08

entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico!

Proteger os acumuladores diante da humidade!

Não utilizar acumuladores defeituosos ou deformados! Não expor os acumuladores ao fogo!

Luva de ajuste (limitação do binário, binário máximo) Corrediça de comutação (1.ª/2.ª velocidade) Comutador do sentido de rotação (ajuste do sentido de rotação, segurança de transporte) Gatilho Desbloqueio do acumulador Acumulador

* conforme equipamento Não abrir acumuladores! Não mexer nem curto-circuitar os contactos dos acumuladores! Remover os acumuladores da máquina antes de realizar qualquer ajuste ou manutenção. Certificar-se de que a máquina está desligada ao recolocar o acumulador. Não pegar na ferramenta em rotação! Remover aparas e semelhantes apenas quando a máquina estiver parada. Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, utilize um dispositivo aspirador de pó. - Providencie uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respiratória com classe de filtração P2. Siga as regulamentações válidas no seu País, para os materiais a serem tratados. Lâmpada LED (2): Não observar a irradiação do LED directamente com instrumentos ópticos, classe LED 1M, classificado conforme DIN EN 60825-1: 2003, comprimento da onda: 400780 nm; timp=300 µs, 5 lm.

5 Vista geral Consultar página 3 (desdobrar a página). 1 2

6 Características especiais do produto • Dispositivo para aparafusar em ângulo para furar e aparafusar em locais de difícil acesso (conforme equipamento) • Porta-brocas com sextavado interior no fuso possibilita modelo de construção ainda mais curto e menor peso. • Superfície da chave possibilita a troca da bucha mesmo com a bucha empenada • Sistema de controle multifuncional para proteger a ferramenta e o acumulador

Sistema de controle multifuncional da ferramenta

Se a ferramenta desligar por si, o sistema electrónico activou o modo auto-protecção. Soa um sinal de alerta (apito contínuo). Este sinal desliga após no máx. 30 segundos ou depois de soltar o gatilho (6). Causas e correcções: 1. Acumulador quase vazio (O sistema electrónico protege o acumulador contra danos devido a descarga total). Estando o acumulador quase vazio, terá que ser recarregado! 2. Uma sobrecarga prolongada da máquina ocasiona um desligamento por temperatura. Deixar arrefecer a máquina ou o acumulador. Nota: A máquina arrefece mais rapidamente quando se deixar funcioná-la na marcha em vazio. 3. Com demasiado intensidade de corrente (a surgir p.ex. num bloqueio mais prolongado), a máquina é desligada. Desligar a ferramenta pelo gatilho (6). Depois, continuar normalmente a trabalhar. Evitar outros bloqueios.

Antes da utilização, deve carregar os acumuladores. Recarregar o acumulador quando notar um perda de rendimento. A temperatura optimizada para armazenagem é entre 10°C e 40°C. Retirar Premer a tecla para desbloqueio do acumulador (7) e retirar o acumulador (8).

PT Lâmpada LED Para as operações em locais mal iluminados. A lâmpada LED (2) acende quando a ferramenta estiver ligada.

Montar Inserir o acumulador (8) até o seu engate.

Para os trabalhos com ponta aparafusadora comprida ou porta-bits, recomendamos a utilização do aro de encaixe rápido para bits fornecido (1) ou a pedido, o aro de encaixe rápido 6.31281, como acessório (ver capítulo Acessórios).

Furar De preferência na 2.ª velocidade (altas rotações).

Ajuste do sentido de rotação, segurança de transporte (bloqueio de ligação)

Accionar o comutador do sentido de rotação (5) somente com o motor paralisado! Accionar o comutador do sentido de rotação (regulagem do sentido de rotação, segurança para transporte) (5) Consultar página 3 (desdobrar a página). R = Ajuste da rotação direita L = Ajuste da rotação esquerda 0 = Posição do meio: Ajuste da segurança de transporte (bloqueio contra activação) 7.4

Seleccionar estágio da engrenagem 1.ª velocidade (baixas rotações, binários especialmente altos, de preferência para aparafusar)

Aparafusar em locais de difícil acesso O adaptador de aparafusamento angular (veja capítulo Acessórios) lhe facilita muito o trabalho em locais de difícil acesso. Abrir roscas Lubrificar ligeiramente o macho de abrir roscas. Seleccionar a 1.ª velocidade (baixas rotações). Ajustar a limitação do binário.

9 Acessórios Utilize apenas acessórios Metabo genuínos. Se precisar de acessórios, consulte o seu distribuidor.

2.ª velocidade (altas rotações, de preferência para fura)

Para que o distribuidor possa seleccionar o acessório adequado, tem de saber o modelo exacto da sua ferramenta.

Ajustar a limitação do binário, furar

Rodar a luva (binário, furar) (3). 1...6 = Ajuste do binário (com limitação do binário) - também com possibilidade de ajustes intermediários. = Ajuste do nível de perfuração (binário máx., sem limitação do binário) Não bloquear o fuso a fim de evitar um sobrecarregamento do motor. 7.6

Aparafusar De preferência na 1.ª velocidade (baixas rotações) e com limitação do binário.

Ligar, desligar a ferramenta eléctrica, ajustar as rotações

Para ligar a máquina, prima o gatilho (6). É possível mudar a rotação premendo no gatilho.

A Bucha de ajuste rápido. Montar: Desaparafusar a capa de protecção (1). Aparafusar a bucha de ajuste rápido sobre a rosca do fuso. É possível apertar a bucha por meio de uma chave de bocas (e desapertar da mesma forma). B Adaptador de aparafusamento angular. C Acumulador D Carregador E Aro de encaixe rápido F Caixa para bits

10 Reparações As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado!

17027022_0811 PowerMaxx 12.book Seite 32 Montag, 1. August 2011 8:45 08

PORTUGUÊS PT Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Listas de peças sobressalentes poderá descarregar do site www.metabo.com.

11 Protecção do meio ambiente As embalagens da Metabo são 100% recicláveis. Ferramentas eléctricas sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem. Estas instruções estão impressas em papel reciclado. Não deitar acumuladores no lixo caseiro! Devolver os acumuladores defeituosos ou usados ao representante Metabo! Não jogar os acumuladores na água. Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/ CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta. Descarregar o acumulador na ferramenta eléctrica antes de a entregar a uma reciclagem. Proteger os contactos contra curto-circuitos (p.ex. isolar com fita colante).

12 Dados técnicos Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. U n

Tensão do acumulador Rotações em vazio

Binário de aperto no aparafusamento: = Situação de aparafusamento MA "branda" (madeira) MB = Situação de aparafusamento mais difícil (metal) = Binário de aperto ajustável MC (com limitação do binário) Diâmetro máx. da broca: D 1 máx = Em aço D 2 máx = Em madeira macia m

Peso (com acumulador)

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745: ah, D = Valor da emissão de vibrações (furar em metal) = Valor da emissão de vibrações (paraah, S fusos sem percussão) Kh, ... = Insegurança (vibrações) O nível de vibrações indicado nestas instruções, foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se igualmente para uma avaliação provisória do impacto de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação. Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação. Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: Manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação. Valores típicos e ponderados pela escala A para o ruído: LpA = Nível de pressão sonora LWA = Nível de energia sonora KpA, KWA = Insegurança (ruído) Utilizar protecções auriculares. Valores medidos de acordo com a norma EN 60745. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).
