MANUALE UTENTE BAS300K CHAMBERLAIN

Questi segnali di pericolo significano "Attenzione!" ed esortano al rispetto delle norme di sicurezza in quanto la loro inosservanzacould provocare danni a persone e cose. Si prega di leggere attendamente queste avventenze.

Questo ariporta per garag e disegnato e controllato per offrre una prestazione esente da pericoli, a condizione che sia installato, fatto funzionare, mantenuto e testato conformmente alle istruzioni continue nel presente manuale.

ATTENZIONE - UNA INCORRETTA INSTALLAZIONE PUO' PORTARE A GRAVI FERITE. SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER L'INSTALLAZIONE.

Durante il funzionamento, la porta non deve estendersi su marciapiedi o strade pubbliche.

Prima di installare l'attuator, rimuovere tutte le funi o catene non necessarie eMETTE fuori servizio tutti i dispositivi che non sono necessari dopo il montaggio dell'attuator.

Installare solamente una porta per garage ben bilanziata e ben funzionante. Porte che si inceppano o che si bloccano vanno riparate. Le porte per garage ed i loro componenti sono sottoposti ad estrema tensione. Non cercare di ripararli. Non utilizzato l'attuatorel nel caso in cui debbano essere eseguiti lavori di riparazione o di regolazione, in quanto una disfunzione dell'impianto o una porta sbilanciata sono provocare lesioni gravi. Rivilgersi ad un servizio d'assistenza tecnica per porte di garage.

Negli impianti che devono essere comandati da un interrottore con preimpostazione OFF, il dispositivo di lavoro deve essere installato in un punto con visuale diretta sul cancello motorizzato, ma lontano dalle parti in movimento e ad un'altezza minima di 1,5 m. In conformità alle norme di cablaggio vigenti, l'impianto elettrico fisso deve essere dotato di un dispositivo di separazione onnipolare con aperture di almeno 3 mm tra i contatti.

L'unità non deve essere installata in unippo umido o bagnato.

Dopo l'installazione dell'attuatori si deve effettuire una misurazione in conformità al capitolo 20 della norma EN60335-2-95:2001. Nel caso in cui i valori rilevati superino i valori massimi, è obblatorio l'utilizzo di una costa sensibile

Dopo l'installazione e la regolazione, assicurarsi che la porta del garage inverte il movimento a contatto con un oggetto alto 50mm posto sul pavimento. Ripetere tale controlo agli mese e, se necessario, effettuare la regolazione.

ATTENZIONE - PER LA SICUREZZA DELLE PERSONE E' ESSENZIALE SEGUIRE ALLA LETTERA TUTTE LE ISTRUZIONI, CHE DEVONO ESSERE CONSERVATE CON CURA

Osservare attentamente la porta in movimento e tenerlontane le persone, fino a che la porta non siacompletamente aperta o chiusa. Non lasciare che i bambinigiochino con i controlli della porta. Tenere il telecomandofuori alla portata dei bambini. Non consentire ai bambiniI'uso dei telecomandi.

Fissare in modo permanente cartelli di pericolo di schiaccimento in puniti ben visibili o vicino al dispositivo di lavoro o regolazione.

Fissare in modo permanente il cartello per il dispositivo di sgancio manuale nelle vicinanze del suo elemento di attivazione.

Se la porta è aperta,fare attenzione quando si fa uso dello sgancio manuale, poiché la porta potrebbe cadere rapidamente se sbilanziata o se le molle sono deboli o rotte. Ne potrebbero derivare danni alla propietà o gravi ferite alle persone.

Staccare la corrente dall'apriorta prima di fare riparazioni o di togliere delle calotte.

Questo prodotto viene fornito con un cordone d'alimentazione di design particolare. Se danneggiato, il cordone deve essere sostituito con uno dello stesso tipo ottenuo dal concessionario Chamberlain locale e deve essere installato da un technique addestrato.

Dopo l'installazione assicurarsi che l'attuatore impedisce o arresti il movimento di aperture se la porta viene caricata con un peso di 20kg fissato al centro del bordo inferiore della porta (per attuatori che possono essere installati con una porta avente aperture d'anta con un diametro superiore a 50mm). EN60335-2-95, subclausola 7.12.1.

Indice	Pagina	Figura
Norme di sicurezza	1
Contenuto della scatola	1
Prima di iniziare & Installazione	1-2	1-3
Montaggio dell'attuatore	2-3	1-14
Collegamento elettrico, Sicurezza	4-6	5-8 + 15-24
Controllo	7
Manutenzione, Riparazione	7
Dati tecnici	7
Ricambi	11	25

CONTENUTO DELLA SCATOLA

Figura 1

• Attuatore
  Chiave di sblocco
• Sacchetto accessori di montaggio
• Istruzioni di montaggio
  Centralina
• Fotocellula 1x
• Telecomando

TIPI DI PORTA ADATTI

Figura 3

A - Porte basculanti con guida verticale
B - Porto non debordanti con quida verticale e orizzontale
C - Porte basculanti a telo snodato

Per motorizzato porte fino a 8m^2 di superficie è sufficiente un attuatore. Le porte aventi una superficie da 8m^2 a 14m^2 devono essere dotate di 2 attuatori.

709304D-I

ACCESSORI NECESSARI E ACCESSORI OPZIONALI

Per A sono necessari (figura 2):

BAS-1 guida di rinsforzo della porta: per le porte garage di spessore sottile si rende necessario l'impiego di quello elemento di rinsforzo. La calotta dell'attuatore può essere fissata solo utilizzato但这a guida.

BAS-2 aste rotanti: modelli disponibili per porte garage fino a circa 3,0 m o 4,0 m di larghezza. Le porte di dimensioni maggiori devono essere dotate di 2 attuatori (1 a destra + 1 a sinistra).

BAS-3 braccio diritto = braccio standard: l'attuatore può essere montato in modo che il braccio che muove la porta garage non sua di intralcio. Il braccio viene montato laterallymente a prolongamento del braccio della porta oppure può essere fissato sul dato interno del telaio della porta.

BAS-4 braccio curvo: il braccio curvo deve essere utilizzato nei casi in cui il braccio diritto venisse ad incrociarsi con il braccio che muove la porta garage. Questo si verifica per lo più quando lo spazio disponibile ai lati della porta è ridotto. In genere il braccio curvo viene fissato sul dato interno del telaio della porta.

• Cavo di collegamento adatto per 230 Volt (tip: 3 × 1 , 5VV, RR o RN-F)
• Cavo di collegamento per accessori (tip:VV o superiore)
  Dispositivi antitrazione per cavi
• Min. 2 cassette di distribuzione
• Tubo flessibile per cavi (tubo armato)

Accessori opzionali per B (figura 4):

771E Fotocelluluse supplementari
60008 Colonnetta per fotocellula
- 600046 + BAS-6 Coste sensibili
100010, 100027 Interrupttore a chive
9747E Tastiera a codice via radio
- 600084 Interruttore per lo stop d'emergenza
Cavo a spirale
- 16200LM Contatto per porta pedonale
203285 Serratura elettrica
- 75LM Pulsante a parete
- FLA230-2 Luce ad intermittenza

INSTALLAZIONE - 1

PRIMA DI INIZIARE

Per garantire un funzionamento sicuro e perfetto dell'attuatore si devono osservare i punti elencati qui di seguito.

• La porta garage deve essere adatta per l'automazione. In particolare assicurarsi che le dimensioni della porta concordino con i datis specificati nelle caratteristiche tecniche e che la porta sia sufficientamente robusta.
• Verificare l'efficienza funzionale dei supporti e dei punti di giunzione della porta.
• Verificare che sulla porta non siano presenti punti di attrito; se necessario pulire le guide e lubrificarle con lubricamente siliconico (non con grasso).
• Assicurarsi che la porta sia bilanziata correttamente.
• Rimuovere i dispositivi meccanici di chiusura e bloccaggio della porta.
• L'attuatore delve essere collegato a massa in modo perfetto.

L'attuatore BAS può essere installato in porte basculanti a contrappesi di diverso tipo. Nella figura 3 sono illustrati alcuni modelli:

a) porta basculante a telo unico
b) porta basculante a telo snodato
c) porta basculante a telo unico e guida a soffitto.

Se il garage non è dotato di una porta d'accesso, in aggiunta alla porta del garage, sare necessario installare il Sgancio rapido esterno. Quest'accessorio consente il controllo manuale della porta del garage dall'esterno in caso d'interruzione della corrente.

SCHEMA GENERALE INSTALLAZIONE ELETTRICA

Collegamento della scheda elettronica di controllo

Prima di qualsiasi intervento alla schedea elettronica di controllo (collegamento, programmazione, manutenzione, ecc.), interrompere sempre l'alimentazione elettrica.

Osservare i punti esposti nelle NORME GENERALI DI SICUREZZA

Preparare i canali portacavi ed eseguire i collegamenti elettrici della centralina con gli accessori. Separare sempre il cavo di alimentazione dai cavi dei dispositivi di lavoro e di sicurezza (pulsante a parete, ricevitore, fotocellula, ecc.). Utilizzare guaine separate in modo da evitare interferenze elettriche. Procedere quando alla programmazione della centralina elettronica secondo necessità e in conformità alle relative istruzioni.

Lo schema fornisce un quadro generale delle modalità di cablaggio. Tuttavia, non si esclude che sia necessario scegliere altre modalità. Lo schema illustra esclusivamente le modalità più consuete (Figura 5-8).

A. Installazione tipica
B. Installazione completa
C. Installazione completa con 2 motori
D. Centralina montata esternamente a parete.

COLLEGAMENTO DI UN ATTUATORE

Il motore è a corrente alternata con condensatore e necessità di una centralina apposita. Il senso di marcia viene determinato dall'inversione di polarità sui cavi L-L della centralina. N è il conduzione neutro (blu).

Sezione del cavo: 0.75mm^2 o superiore.

Tensione: 230 Volt AC.

Non utilizzato cavi rigidi in rame. Non posare paralleamente cavi di bassa tensione.

COLLEGAMENTO DI DUE ATTUATORI

Per il collegamento di 2 motori si procede sostanzialmente dello stesso modo. Il secondo motore non è dotato né di finecorsa né di centralina. Viene azionato come "gemello"tramite il primo motore e collegato alla centralina come il primo motore.

Sezione del cavo: 0.75mm^2 o superiore.

Tensione: 230 Volt AC.

Non utilizzato cavi rigidi in rame. Non posare parallelamente cavi di bassa tensione.

MONTAGGIO DELLA GUIDA DI RINFORZO DELLA PORTA (OPZIONALE)

La guida di rinnforzo della porta deve essere utilizzata su porte garage di spessore sottile o non resistenti allo svergolamento.

L'attuatore è pesante e un fissaggio saldo e sicuro è assolutamente necessario. La guida disponibile come accessorio è regolabile in altezza e consente inoltre un facile fissaggio della calotta dell'attuatore. Se per una porta si utilizzato 2 attuatori, sono necessarie due guide di rinsforzo. La guida di rinsforzo viene di solito fissata in alto sul telaio della porta e nell'estremità inferiore su una trave di irregularmente della porta. La guida di rinsforzo deve essere fissata molto saldamente sul telaio. Da un punto di vista tecnico, non è rilevante se l'attuatore si trova al centro della porta o no. Un montaggio non a centro porta viene eseguito normalmente quando maniglia o serratura sono di intralcio e non possono essere smontate. L'attuatore riduce l'altezza del garage di 10 cm circa. In garage con soffitto basso si ricorre ad una posizione fuori centro proprio per consentire l'accesso a veicoli più alti.

Questa soluzione può renderere necessario l'impiego di aste rotanti più lunghe su di un dato.

MONTAGGIO DELL'ATTUATORE SULLA PORTA

L'attuatore più essere montato sulla guida di rinsforzo della porta garage a qualsiasi altezza.

Tenere presente sin d'ora i punti elencati qui di seguito:

1. Le aste rotanti da montare successivement vengono fissate sul telaio della porta o nelle sue vicinanzi con un supporto di guida. Anche quello necessita di una salda posizione di montaggio. Una trave di irrigidimento presente sulla porta si addice allo scopo.
2. In caso di porta basculante ad 1 guida (vertical) di tipo industriale, l'altezza delle aste rotanti dell'attuatore deve essere circa 10cm al di除去 dell'estremità dello snodo di rotazione o suspensione della porta (v. figura 12a+b). In caso di porta basculante con telo snodato, il punto di rotazione si trova circa 10cm al di除去 del punto in cui la porta si ripiega. In caso di porta non debordante a due guide, l'altezza della porta viene dimezzata.
3. L'altezza delle aste rotanti dipendeanche dall'altezza generale della porta.I bracci telescopici che devono essere fissati successivement ai lati possono aver un'estensione massima dell 80% (lunghezza max: 120~cm ). In caso di portedimensioni ridotte è necessario accoriare i bracci telescopici (v. figura 12).

MONTAGGIO DELLE ASTE ROTANTI (OPZIONALE)

Il supporto (angolare in lamiera) di guida delle aste rotanti ai lati della porta garage deve essere fissato in modo extremamente saldo e successivamente, ad installatione ultimata, deve essere lubricificato con grasso. Sul lato attuatore le aste rotanti sono munite di boccole e vengono sospinte sull'attuator. Una piccola vite con esagono cavo all'interno della boccola impedisce uno slittamento delle aste. Si raccomanda vivamente di eseguire il fissaggio dei bracci laterali prima di procedere al taglio su misura delle aste rotanti.

MONTAGGIO DEI BRACCI TELESCOPICI LATERALI (OPZIONALE)

L'utilizzo di bracci telescopici diritti o di bracci telescopici curvi dipende dallo spazio disponibile ai lati (figura 9) della porta garage. La posizione di fissaggio dei bracci dell'attuatore sul telaio dipende dal tipo di porta edallo spazio disponibile per il montaggio.

La posizione ideale è quella il più possibile vicina al punto di rotazione della porta stessa. Tale fissaggio deve essere saldato in modo extremamente resistente perché qui agiscono forze molto elevate.

1. I bracci telescopici diritti lavorano accanto ai bracci che muovono la (il braccio della porta ed il braccio telescopico dell'attuatore non si incrociano). Lo spazio sul telao della porta è sufficiente per fissare i bracci dell'attuatore lateralmente, sotto o sopra.
2. Per aprire la porta l'attuatore BAS necessita di bracci supplementari telescopici. Di norma i bracci telescopici dell'attuatore vengono montati accanto ai bracci stessi della porta. Tuttavia, se lo spazio disponibile non è sufficiente per questo tipo di INSTALLazione, si utilizzato i bracci telescopici curvi che si muovono sopra i bracci di sostegno della porta.

Entrambi i tipi di bracci telescopicci sono ave un'estensione massima dell'80% (lunghezza max: 120 cm). In caso di porte di dimensioni ridotte sarebbe eventually necessario accorrciare i bracci telescopici.

Prima del montaggio i bracci telescopici devono essere lubricativi per renderli scorrevoli nel funzionamento. Dopio il montaggio dei bracci telescopici laterali è possibile stabilire la lunghezza esatta delle aste rotanti. Sui bracci telescopici si trovano delle boccole nelle quali vengono spinte le aste di rotazione. La giunzione può essere eseguita a scelta mediante foratura passante con relativi perni (10 mm) o saldatura. Quest'ultima costituisce il tipo di giunzione di gran lunga più sicuro.

REGOLAZIONE DEL BILANCIAMENTO DELLA PORTA

Dopo l'installazione dell'attuatore e degli accessori ed il seguente aumento del peso, è necessario verificare che la porta basculante rimanga in equilibrio; se necessario, regolare i contrappesi o le molle di torsione. Una rotazione ottimale è garantita se la porta rimane in equilibrio quando si trova nella posizione intermedia (45^) e con l'attuatore sbloccato. Inoltre è necessario accertarsi, muovendo manualmente la porta, che l'oscillazione in apertura e in chiusura sa lineare e sono sobbalzi o movimenti bruschi.

REGOLAZIONE DEI FINECORSA DI POSIZIONE (SOLO BAS300K)

I finecorsa di posizione si trovano sull'attuatore a destra, sotto un coperchio di plastica nero che può essere sfilato rimuovendo le 4 viti (intaglio a croce, PZ1).

I finecorsa sono regolabili mediating due leve che possono essere girate sull'albero manualmente con un po' di forza oppure servendosi di un cacciavite. La posizione dei finecorsa determina il punto di PORTA APERTA e il punto di PORTA CHIUSA.

Girando le leve si imposta il punto di disattivazione in entrambe le direzioni.

Regolazione per automazione con 1 motore (attuatore montato in posizione centrale)

I finecorsa esterno è quello che controlling la posizione di PORTA APERTA, nella finecorsa interno che si trova sul motore controlling la posizione di PORTA CHIUSA.

Regolazione per automazione con 2 motori (un attuatore a destra euno a sinistra):

Se l'attatoure con il finecorsa è montato A DESTRA, la regolazione corrisponde a quella descritta sopra.

MONTAGGIO DELLA CALOTTA DELL'ATTUATORE

La calotta dell'attuatore viene fissata lateralmente con 4 viti. Prima di montare la calotta, spingere fino all'altezza opportuna i filetti riportati in plastica nella guida di rinsforzo della porta.

Inserire e avvitare leggermente le viti prima di infrilare la calotta dal lato anteriore.

SOSTITUZIONE DELLA LAMPADINA

Attenzione: scollegare l'attuatore alla rete elettrica!

La calotta di plastica è fissata laterally con viti e più essere sfilata\ dopo la rimozione delle viti laterali (2 a sinistra e 2 a destra). Il coperchio\ trasparente sottostante è a sua volta fissato mediante 4 viti con intaglio a\ croce (PZ1) ed anch'esso più essere sollevato solo dopo la loro\ rimozione. La lampadina da 25 Watt è avvitata in un portalampada E14.

Non utilizzato mai lampadine di potenza superiore! Dopo la sostituzione della lampadina, eseguire in ordine inverso le operazioni descritte per lo smontaggio. Fare attenzione alla guarnizione lungo il bordo del coperchio trasparente. Essa deve restare assolutamente in sede.

Le lampadine non sono coperte da garanzia.

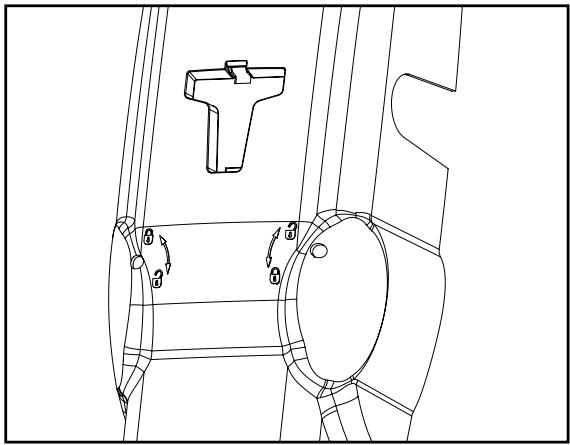

BLOCCO / SBLOCCO DELL'ATTUATORE

Se l'attatatore è sbloccato, la porta può essere aperta o chiusa manually.

Se l'attuatore è bloccato, la porta può essere azionata solo con l'attuatore.

Sblocco:

La chiave di sblocco si trovava in un apposto incavo sul lato posteriore della calotta di plastica. Estrarla e infilarla nel foro contrassegnato, sempre sul lato posteriore dell'attuatore. Ruotare la chiave di 180 gradi circa in senso orario per sbloccare l'attuatore.

Blocco:

Ruotare completeness la chiave di sblocco in senso antiorario sono ad avertre una forte resistenza.

Quindi muovere un po' manually che la porta fino ad udire uno scatto oppure fino a verificare che la porta è bloccata di nuovo. Se sulla porta sono montati 2 attuatori, devono essere sbloccati e bloccati entrambi.

Se il garage non è dotato di altre accesso dall'esterno, è necessario montare un dispositivo di sblocco esterno in caso di interruzione di corrente.

Funzionamento dello sblocco di emergenza (v. Fig. 24D).

SCHEMA DEI COLLEGAMENTI

L'attatuatore è gli cablate e, nelle condizioni di installatione minime, si devono collegare o ponticellare (pericolo) solo il cavo di alimentazione (morsetto N, terra, L) e la fotocellula (COM, OP, CL).

Descrizione dei morsetti

Morsettiera M1 (in basso a sinistra)

N	N neutro (blu)
Terra	PE (verde-giallo)
L1	230 V (nero)
Morsettiera M2 (in basso a destra)
OP	motore direzione di APERTURA
N	motore N (com) neutro (blu)
CL	motore direzione di CHIUSURA
Il condensatore viene collegato tra i morsetti OP e CL.
Se gli attuatori installati sono due,assi vengono cablati in parallelo.
Il secondo attuatore è privo di finecorsa di posizione.
C.LP	illuminazione nell'attuatore 230 V/25 W (nero)
COM	illuminazione nell'attuatore e luce ad intermittenza 230 V/25 W (COM blu)
Lamp	luce ad intermittenza esterna 230 V/40 W
Morsettiera M3 (in alto a sinistra)
24V	alimentazione apparecchiature esterne 24 V AC max 500 mA
24V	alimentazione apparecchiature esterne 24 V AC max 500 mA
INGRESSI
St1	Start ingressso canale 1
St2	Start ingressso canale 2
Stop	COM ponticellato di fabbrica con COM
Com	COM ponticellato di fabbrica con Stop
EDGE	costa sensibile ponticellata di fabbrica con 8,2 K Ohm
EDGE	costa sensibile ponticellata di fabbrica con 8,2 K Ohm

Morsettiera M4 (in alto a destra)

Fotocellule
Op	fotocellula attiva porta APERTA (+ Pol)
COM	fotocellula (comune o (- Pol)
CL	fotocellula attiva porta CHIUSA (+ Pol)
Ant	antenna (antenna corta fornita in dotazione)
	messa a terra antenna (cavo esterno 75 Ohm)

Slot CN1 pulsante Start per canale CH1 (in alto a sinistra)

1	Input
2	COM
Slot CN2 finecorsa (in alto al centro)
1	OPEN per posizione finale porta APERTA
2	COM
3	CLOSE per posizione finale porta CHIUSA
Slot CN3 sensore RPM (in alto al centro)
1	OPEN per posizione finale porta APERTA
2	COM
3	CLOSE per posizione finale porta CHIUSA
Slot CN4 serratura elettrica (in alto al centro)
1	ingresso di commutazione
2	uscita serratura elettrica
3	COM

Potenziometri (al centro a destra)

Funzionamento: v. descrizione dettagliata potenziometri

OPEN	regolazione della forza in fase di aperture
CLOSE	regolazione della forza in fase di chiusura
Sensore RPM	sensibilità sensore RPM

Interruttori DIP (al centro)

Funzionamento: v. descrizione dettagliata interruptori DIP

SW1	1-4 al centro除去
SW2	1-4 al centro sopra

FOTOCELLULA

I sensori ad infrarossi (IR) (fotocellule) devono essere installati almeno nella direzione di chiusura per soddisfare le norme di sicurezza.

Se per la direzione di chiusura non sono installati sensori IR, il sistema di automazione funzionera utilizzato soltanto un commando a uomini presente.

Dopo la corretta installmente ed allineamento, il cancello funziona con controllo momentaneo o trasmettitore manuale.

La posizione di montaggio dipende dal tipo di cancello. Di solito il sensore IR viene montato sul lato interno del cancello, a circa 50-200 mm da terra e in linea con l'apertura del cancello. I sensori IR sono costituiti da un trasmettitore e da un ricevitore che devono essere collocati l'uno di fronte all'alto. La scatola di plastica del sensore cui essere aperta con un cacciavite. I sensori IR vanno fissati alla parete per mezzo di piccole viti e tasselli.

Esiste la possibilità di collegare sensori IR supplementari in modo che si attivino in fase di "APERTURA" (morsetto 20). Un solo sensore IR collegato ad entrambi gli ingressi di sicurezza (morsetti 18 e 20), si attiverà in ambedue le direzioni. è possibile collegare in parallelo 2 sensori IR. I sensori IR Chamberlain utilizzato un sistema di autodiagnostica (systema a 2 cavi). La funzione di chiusura automatica è possibile soltanto se ilsystema a sensori IR è installato e funzionante.

Non è possibile utilizzato una combinazione di diversi tipi di sensori IR. Dopo agli interruzione di corrente o nuovo collegamento, la centralina controllinga se i sensori IR sono collegati ed agisce quando di conseguenza. I sensori IR sono dotati sui due lati di un piccolo LED visible dall'esterno che indica lo stato delle fotocellule. Sono disponibili due modelli di sensori IR Chamberlain conSYSTEMA di autodiagnostica. Uno è adatto per il montaggio su pareti disposte l'une di fronte all'altra. L'alto è ideale per il montaggio sul dato interno del cancello in quanto viene fornito con gli accessori di montaggio.

Diagnostica sensori IR Chamberlain:

Lucecostante = OK

Luce lampeggiante = sensori IR non allineati o bloccati

Luce spenta = assenza di corrente, collegamento aperto o inversionione di polarità

Sezione del cavo: 0,5 mm² o superiore

Tensione: 12/24 Volt AC/DC

Non utilizzare cavi rigidi in rame. Non posare parallelamente cavi di bassa tensione, né usare il medesimo cavo.

COSTA SENSIBLE (OPZIONALE)

Costa sensibile (necessaria se la forza di chiusura è superiore a 600 N (60kg))

Alla centralina è possibile collegare una costa sensibile dotata di una resistenza da 8,2 K Ohm che garantisce un controllo costante del circuito elettrico. La centralinaiene fornita con una resistenza incorpORA da 8,2 K Ohm. Rimuovere il resistore da 8,2 k ohm sulle morsettiere dopo l'installazione.

Nelle porte debordanti la costa sensibile delve essere applicata tutti'intorno sul dato interno. A tale scopo sono disponibili curve per il profilo in gomma. Deve essere collegata una sola costa sensibile.

Sezione del cavo: 0.5mm^2 o superiore.

Tensione: 12/24 Volt AC/DC.

Non utilizzato cavi rigidi in rame. Non posare parallelamente cavi di bassa tensione, né usare il medesimo cavo.

MANIGLIA DI SGANCIO RAPIDO (OPZIONALE)

Se la porta garage ha una porta pedonale, questa deve essere dotata di uno speciale dispositorio di sicurezza in modo che l'attuatore funzioni solo se la porta pedonale è chiusa correttamente. Il collegamento avvienetramite il contatto per lo stop d'emergenza.

Sezione del cavo: 0.5mm^2 o superiore.

Tensione: 12/24 Volt AC/DC.

Non utilizzare cavi rigidi in rame. Non posare parallelamente cavi di bassa tensione, né usare il medesimo cavo.

STOP D'EMERGENZA (OPZIONALE)

Un interruptatore di questo tipo permette di fermare o disattivare l'impianto in caso di emergenza, bloccando immediatamente il movimento della porta. Per garantire una maggiore sicurezza dell'impianto, si può inoltre collegare questo contatto a quelli della fotocellula.

Sezione del cavo: 0.5mm^2 o superiore.

Tensione: 12/24 Volt AC/DC.

Non utilizzare cavi rigidi in rame. Non posare parallelamente cavi di bassa tensione, ne usare il medesimo cavo.

LUCE AD INTERMITTENZA (OPZIONALE)

Alla centralina è possibile collegare una luce ad intermittenza per segnalare l'imminente movimento della porta. La luce ad intermittenza deve essere collocata in un punto ben visible e il più in alto POSSIBLE. La centralina emette un segnale costante che la lampada trasforma in lampeggiamento.

Sezione del cavo: 0.5mm^2 o superiore.

Tensione: 230V 40W

Nonutilizzarecavi rigidinrame.

SERRATURA ELETTRICA (OPZIONALE)

Tramite la spina CN4 è possibile collegare alla centralina una serratura elettrica. Un piccolo lavoro a relè, disponibile come accessorio, viene collegato tra l'electronica dell'attuatore e la serratura elettrica.

Sezione del cavo: 0.5mm^2 o superiore.

Tensione: 12/24 Volt AC/DC.

Non utilizzare cavi rigidi in rame. Non posare parallelamente cavi di Bassa tensione, ne usare il medesimo cavo.

INTERRUPTORE A CHIAVE (OPZIONALE)

Sul coperchio in plexiglas è incorporato un erruttoro a pulsante (solo BAS300K) che serve per aprire o chiudere la porta.

É collegato in modo fisso all'ingresso St1 per il funzionamento normale.

La centralina / l'attuatore peut essere attivata/otramite diversi ingressi.

Cio più avenire mediante telecomando o interruptatore a chiave.

• Telekomando = v. paragrafo "Programmazione del telecomando"
• Ingresso di commutazione 1 = Input St1 - funzionamento normale
• Ingresso di commutazione 2 = Input St2 - attivo in impostazioni specifiche (v. interruptori DIP SW2 DIP 1+ DIP 2).

DESCRIZIONE DEI POTENZIOMETRI

I potenziometri si trovano al centro della centralina e sono disposti l'uno accanto all'alto. I valori possono essere variati servendosi di un piccolo cacciavite. Attenzione: girare con moderazione, non serrare eccessivamente i componenti. I valori di impostazione augmentano girando in senso orario. Il limite di tempo massimo di movimento è impostato su 40 secondi (impostazione fissa) (Fig. 5).

Potenziometri

OPEN regola la forza per il movimento di aperture

CLOSE regola la forza per il movimento di chiusura

RPM potenziemetro per regolare la sensibilità del sensore del numero di giri:

Regola il tempo necessario tra 0 e 2 secondi. Prima dell'inversione della direzione di funzionamento 2 secondi, poi si porta su Stop. Attivo soltanto se è installato il sensore RPM. Regolare sempre il sensore RPM con la massima sensibilità. Sensore numero di giri: spina CN3 sulla centralina.

DESCRIZIONE DEI POTENZIAMETRI (CONTINUAZIONE)

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 600N (60 kg). Se la forza di chiusura è regolata su un valore superiore a 600N, si deve installare i coste sensibili. Non usare la regolazione della forza come mezzo per compensare il fatto che la porta si inceppa o si grippa. Se la forza è eccessiva, può pregiudicare il buon funzionamento delsystema di sicurezza di inversionione del movimento o danneggiare la porta del garage.

I comandi per la regolazione della forza si trovano sul pannello dei comandi.

Se i valori della regolazione della forza sono troppo bassi, la corsa della porta potrè essere interrotta da fastidioso inversioni del movimento nella direzione verso il basso, e da fermate nella direzione verso l'alto. Dato che le condizioni atmosferiche possono avera una influenza sul movimento della porta, di tanto in tanto potrè essere necessaria una regolazione.

Il massimo della regolazione della forza è di 260 gradi, circa 3/4 di un giro completo. Non forzare i comandi al di là di quello valore. Girare i comandi per la regolazione della forza con un cacciavite.

Controllo della forza di chiusura (verso il basso): Afferrare la maniglia o la parte Bassa della porta quando la porta è a mezza via nella sua corda (di chiusura) verso il basso. La porta deve invertire il suo movimento. (Il fatto che la porta inverte il movimento quando si trovava a mezza strada verso il basso non garantisce che lo faccia quando si presenti un ostacolo di un pollice (50mm) ). Se la porta è dura da tenero o non inverte il suo movimento, diminuire la forza di chiusura (verso il basso), girando il commando in direzione antioraria. Fare regolazioni minime finché la porta non inverte normalmente il movimento. Dopo agli regolazione, far fare all'apriorta un ciclo completo di funzionamento.

DESCRIZIONE DEGLI INTERRURTTORI DIP

Mediante gli interrupttori DIP si possono selezionare diversi programmi. Si consiglia di modificare gli interrupttori DIP solo死后 che è stata ultima l'installazione e di lasciarli sull'impostazione di fabbrica per la prima messa in funzione. Per rendere attiva una nuova funzione, si deve scollegare l'attuatore alla rete elettrica! (Figura 5).

On = portare l'interruttre in posizione "ON".

Blocco interrupttori SW1= blocco interrupttori inferiore rosso Interrupttori

Impostazione generale della logica di funzionamento: Automatico con chiusura automatica o Manuale. Solo con fotocellula Failsafe collegata e除去 azione di blocco con segnale pulsante (fotocellula a 2 cavi)!

No 1 No 2

on on Automatico con停下a in porta APERTA di 90 sec

off on Automatico con停下a in porta APERTA di 60 sec

on off Automatico con停下a in porta APERTA di 30 sec

off off Manuale = impostazione di fabbrica

Interruttori 3+4

Definizione della reazione dell'attuatore al raggiungimento del finecorsa di posizione. La modifica della posizione impostata di fabbrica è necessaria soltanto se, ad esempio, la porta non può essere chiusa completamente. Se si modifica l'impostazione di fabbrica, si deve modificare (prima)anche il finecorsa che controllinga la posizione di porta CHIUSA, in quanto I'attuatore prosegue la porta per 5 secondi (circa 30-45 gradi) dopo aver raggiunto il finecorsa.

No 3 No 4

on Si disattiva immediatamente = impostazione di fabbrica

off on Soft Stop: prosegue la corsa per 5 secondi rallentando. Sensore RPM non attivo.

on off Prosegue normalmente la corda per 5 secondi. Sensore RPM non attivo.

off off Prosegue la Corsa per 4 secondi rallentando, poi con velocità di corsa normale per 1 secondo. Sensore RPM non attivo

Blocco interrupttori SW2 = blocco interrupttori superiore rosso

No1	No2	Ingresso di commutazione 1(CH1 & ST1)	Ingresso di commutazione 2(CH2 & ST2)
On	On	Funzionamento standard Il primo impulso provoca l'apertura, il secondo l'arresto, il terzo la chiusura, il quarto l'arresto, il quinto l'apertura, ecc..	= impostazione di fabbrica
Off	On	Funzionamento con canali separati: solo apertura, solo chiusura Ingresso: il primo impulso provoca l'apertura, il secondo l'arresto, il terzo di nuovo l'apertura, il quarto l'arresto, ecc.. Nel modo operativo Automatico, un impulso durante il tempo di pausa riporta all'inizio il conteggio del tempo di pausa. Un impulso durante il movimento di chiusura provoca l'arresto, l'impulso successivo la riaperture.	Ingresso: un impulso durante l'aperture provoca l'arresto; l'impulso successivo provoca la chiusura. Un impulso durante il tempo di pausa provoca l'immediata richiusura, tanto nel modo operativo Automatico che in quello Manuale. Il primo impulso durante il movimento di chiusura provoca l'arresto, il secondo la chiusura, il terzo l'arresto, il quarto la chiusura, ecc..
On	Off	Funzionamento garage collettivo con canali separati Ingresso: il primo impulso provoca l'aperture, eventuali ulteriori impulsi dall'ingresso 1 durante la fase di aperture vengono ignorantari. Nel modo operativo Automatico, un impulso durante il tempo di pausa riporta all'inizio il conteggio del tempo di pausa. Un impulso durante il movimento di chiusura provoca l'arresto, l'impulso successivo la riaperture.	Ingresso: un impulso durante la fase di aperture provoca l'arresto, l'impulso successivo provoca la chiusura. Un impulso durante il tempo di pausa provoca l'immediata chiusura, tanto nel modo operativo Automatico che in quello Manuale. Un impulso durante il movimento di chiusura viene ignorato.
Off	Off	Funzionamento "a uomini prese" con canali separati Ingresso: premendo e tenendo premuto il generatore di impulsi, la porta siCTL. Rilasciandolo la porta siferma. In quello caso tutti i dispositivi di sicurezza NON sono attivi. I finecorsa sono attivi; la chiusura automatica non è attiva. Radio non è attiva.	Ingresso premendo e tenendo premuto il generatore di impulsi, l'impianto si porta in chiusura. Rilasciandolo l'impianto siferma. In quello caso tutti i dispositivi di sicurezza NON sono attivi. I finecorsa sono attivi. Radio non è attiva.

PROGRAMMAZIONE DEL TELECOMANDO

Impostazione di fabbrica BAS300K: il telecommando viene programmato con il tasto grande CH1/St1 ed il tasto più piccolo CH2/St2. Se sullo slot a destra è presente un modulo radio (solo BAS300K) si possono programmare fino a 15 tasti di telecommando. La centralina è dotata di 2 canali che consentono modi operativi diversi (v. descrizione Interruttori DIP SW2 DIP 1 + 2 ). Sul bordo destro della centralina si trovano 2 tasti contrassegnati con CH1 e CH2. Questi sono i tasti di programmazione.

Programmazione:

1. Premere 1 volta uno dei tasti di programmazione breveamente o sono all'accensione del LED accanto al tasto.
2. Quindi premere sul telecomando il tasting prescelto per il funzionamento. Uno scatto percettabile conferma l'avvenuta programmazione.
3. La programmazione è conclusa
4. Se si desidera programmare altri telecomandi, ripetere le operazioni nella sequenza sopra descritta.

Cancellazione della programmazione dei telecomandi:

1. Premere e tenere premuto il tasting di programmazione fino a che il LED accanto al tasting di programmazione si accende e si spegne di nuovo (8 secondi circa).
2. La cancellazione è conclusa; la programmazione di tutti i telecomandi programmati su quello canale è stata cancellata.

Il raggio d'azione del telecomando radio dipende dalle specifiche condizioni locali. Tenere premuto il tasto del telecomando fino a che la porta comincia a muoversi (2 secondi circa). Il segnale del telecomando radio è gestitotramite un codice digitale che rende altoamente improbabile un'attivazione involontaria dell'attuatore della porta.

Apparecchio trasmittente del telecomando: Le batterie al litio hanno un'autonomia massima di cinque anni. Per sostituire le batterie, utilizzare la lama di un cacciavite per aprire lo scomparto lungo il lato sui cui è stampato "aprirè" sul retro. Inserire le batterie con il lato positivo verso il basso. Per sostituire il coperchio, premerlo lungo i lati.

Non buttare la vecchia batteria ma portarla in un centro per il riciclaggio. In qualsiasi momento si possono acquistare altri telecomandi da usare in tutti i veicoli nel garage. Fare riferimento alla sezione sugli Accessori. L'apparechio di ricezione deve essere programmato per funzionare un qualsiasi telecomando nuovo.

No 3 Spinta iniziade con forza max in ciascuna posizione finale della porta

on attivo

off non attivo = impostazione di fabb

No 4 Funzione di prelimampeggio della luce ad intermittenza 2 secondi prima dell'inizio di ciascun movimento

on attivo

off non attivo = impostazione di fabb

MESSAGE IN FUNZIONE

Procedere con calma ed attenzione. La regolazione di base richiede diverso tempo. Per la prima messa in funzione dell'impianto possono essere necessari fino a 30 minuti. Per poter modificare più comodamente alcune impostazioni della centralina, è opportuno farsi aiutare da un'altra persona (ad es. per scollegare e ricollegare l'impianto alla rete elettrica).

1. Collegare la centralina e l'attuator, compresi gli ingressi dei dispositivi di sicurezza.
2. Posizioneare tutti gli interruptori DIP sull'impostazione di fabbrica.
3. Impostare i finecorsa di posizione (v. Regolazione dei finecorsa di posizione).
4. Collegare l'attuatore alla rete elettrica. La lampadina sull'attuatore si accende (solo BAS300K).
5. I telecomandi sono gli stati programmati (solo BAS300K).
6. Posizionare i potenziometri "OPEN" "CLOSED" su 30% circa. Aumentare leggermente, se necessario, in caso di porte molto pesanti. Montare la calotta dell'attuatore (solo BAS300K).
7. Portare manually la porta in posizione semiaperta e bloccare l'attuatore.
8. Premere il tasting Start sull'attuatore (solo BAS300K) oppure premere il tasting del telecomando programmatico. Se la porta si chiude invece di apriri, il (questo) motore non è stato collegato correttamente. I morsetti sulla centralina devono essere scambiati (marrone/zero). Vengono quando scambiati i cavi ai quali è collegatoanche il condensatore. Essi determinano la direzione di marcia dei motori. Ripetere quindi tutte le operazioni; il primo movimento dell'attuatore delve essere di apertura.
9. Verificare la correttezza del ciclo completo e sulla base di dati, impostare altri valori più precisi e ripetere tutte le operazioni.
10. I modi operativi (interruptori DIP) vanno modificati solo dopo l'avvenuta regolazione delle posizioni finali e della forza.
11. Una volta eseguite correttamente tutte le impostazioni, verificare il funzionamento delle fotocellule, dei pulsanti, della luce ad intermittenza, dei telecomandi, degli accessori, ecc. Se si desidera la chiusura automatica della porta, modificare opportunamente l'impostazione degli interrupttori DIP.
12. Mostrare a tutte le personne che azioneranno la porta garage quali sono i loro movimenti, come agiscono i dispositivi di sicurezza e come si fa ad azionare manuallynte l'attuatore.

CONTROLLO

Effettuare un controllo accurato del funzionamento dell'attuatore degli accessori. Consegnare al cliente la scheda "Informazioni per l'utente", descrivre il funzionamento e l'uso dell'attuatore in conformità alle norme vigenti e richiamare l'attenzione sui punti potenzialmente pericolosi.

MANUTENZIONE

Eseguire le seguenti operazioni almeno agli sei mesi:
- controlo della regolazione della coppia del motore;
- controlo dei rulli e delle guide della porta; se necessario pulire e lubricificare.
- controle del funzionamento del sistema di sblocco.
- controlo del funzionamento dei dispositivi di sicurezza.

RIPARAZIONE

Per interventi di riparazione rivolgersi ai centri di assistenza autorizzati.

DATI TECHNICI

Modello BAS300K
Alimentazione 230Volt
Frequenza 50Hz
Potenza nominale 250W
Potenza massima 400W
Coppia max 350Nm
Condensatore di spunto 10μF
Protezione termica 140^
Numero di giri motore 1400 giri/min
Temperatura di esercizio da -20^ a +55^
Frequenza di utilizzo cicli/ora 20
Peso ca. 9kg
Tipodi protezione IP44
Larghezza max porta (m) 1 motore 3
Altezza max porta (m) 1 motore 3
Superficemaxporta(m2)1motore 8
Larghezza max porta (m) 2 motori 5
Altezza max porta (m) 2 motori 3
Superficie max porta (m2) 2 motori 14

Dichiarazione di Conformità

Io sottocritto dichiaro con la presente che l'apparecchiatura specificata e tutti gli accessori soddisfano le Direttive e le Norme indicate.

Modelo: .BAS300K
EN55014-2-95

√89/336/EEC

73/23/EEC
1999/5/EC

Dichiarazione integrativa

Unsystemadi automazione applicato a una Porta Garage devese essere installato e mantenuto in efficienza seconda tutte le struzioni fornite dal Produzione, al fine di soddisfare le dispositions della Direttiva Macchine 89/392/CEE.

B.P.Kelkhoff

Manager, Regulatory Affairs
THE CHAMBERLAIN GROUP, INC.
Elmhurst, IL, 60126
USA
May, 2004

Barbarea P. Keckhoff

Barbara P. Kelkhoff
