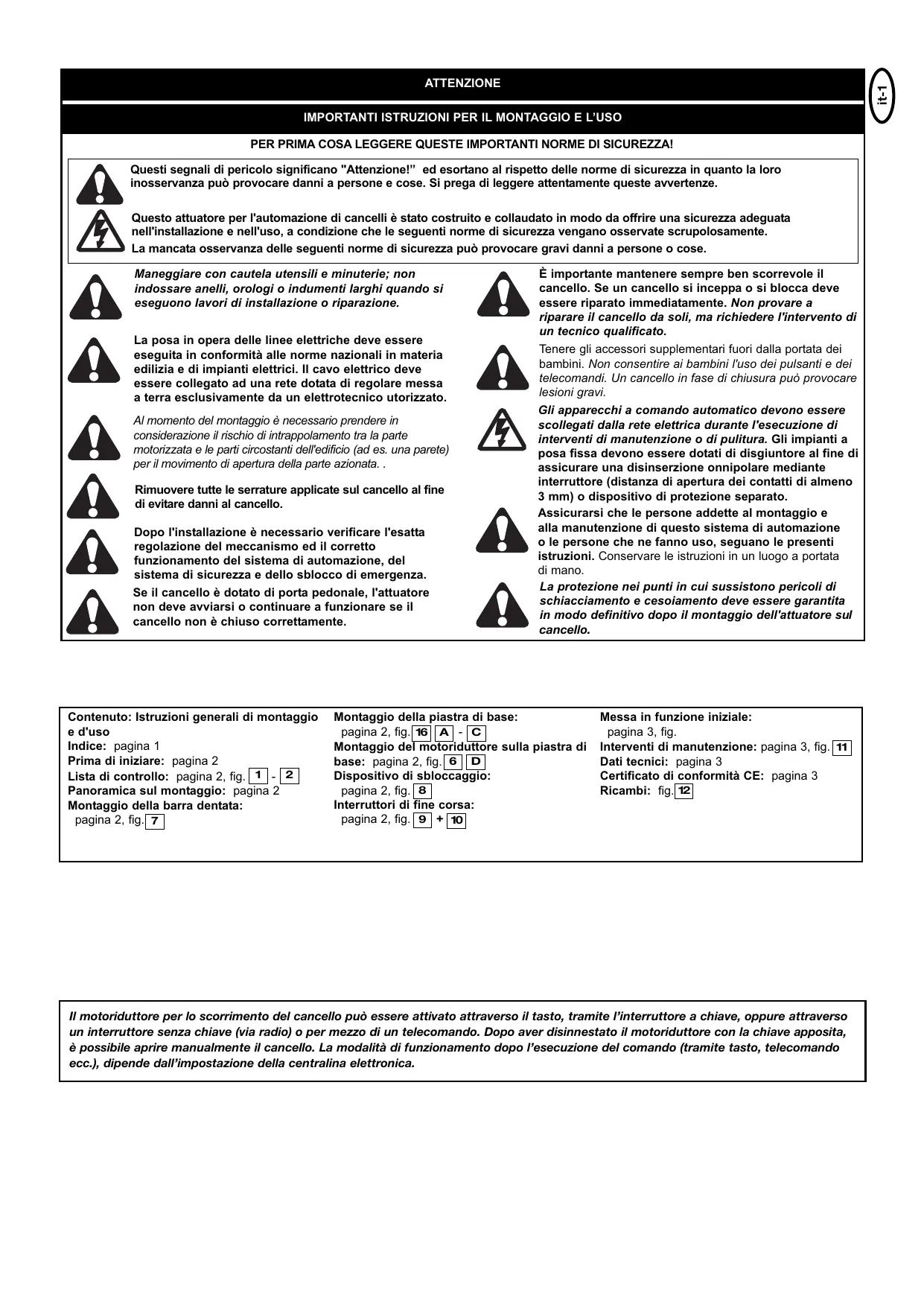

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail. Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre. Lors du montage, un confinement entre la pièce entraînée et les pièces environnantes du bâtiment (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entraînée.. Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier. Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entraînement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant). Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.

Table des matières : Indications générales de montage et d'utilisation :

Sommaire : page 1 Avant de commencer : page 2 Liste de contrôle : page 2, fig. 1 - 2 Vue d'ensemble du montage : page 2 Montage de la crémaillère : page 2, fig. 7

Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.

Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures. Débranchez le courant de l’automatisme de portail avant de commencer toute réparation ou d’ôter un couvercle. Dans l’installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d’un interrupteur (avec une course minimale d’ouverture des contacts de 3 mm) ou un fusible séparé. S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les présentes instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement. La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

Montage de la plaque d'assise : page 2, fig. 6 A - C Montage de l'entraînement sur la plaque d'assise : page 2, fig. 6 D Déverrouillage : page 2, fig. 8

Fins de course : page 2, fig. 9 + 10

Il existe de nombreux facteurs décisifs pour le choix d’un automatisme de portail coulissant. En ce qui concerne le bon fonctionnement d’un portail, la «mise en marche» est le plus dur.

Une fois en mouvement, il aura ensuite besoin de moins de force. • Taille du portail : La taille du portail constitue un facteur important. Un portail léger mais long a besoin de plus de force pour se mettre en mouvement (longueur = + 5 m) qu’un portail court et lourd. LE VENT PEUT FREINER LE PORTAIL OU LE RETENIR ET AUGMENTER CONSIDERABLEMENT LA FORCE NECESSAIRE. • Poids du portail : Les données relatives au poids du portail sont seulement des valeurs approximatives, qui peuvent sensiblement différer du besoin réel. Exemple : un portail léger qui roule difficilement a éventuellement besoin d’un automatisme d’entraînement plus important qu’un portail lourd qui se déplace facilement. • Température : Les températures extérieures très basses peuvent rendre difficile ou empêcher la mise en marche (variations du sol). Dans ce cas, il faut également opter pour un automatisme d’entraînement plus important. Les températures extérieures élevées peuvent déclencher prématurément la protection thermique. • Fréquence de fonctionnement/facteur de marche : Les automatismes de portail coulissant présentent un facteur de marche maximal de 30 % (p. ex. 30 % d’une heure). ATTENTION : Les automatismes ne sont pas prévus pour fonctionner en permanence à la valeur maximale de facteur de marche (service continu). Si l’automatisme surchauffe, il s'arrête jusqu’à ce qu’il atteigne à nouveau la température de mise en marche. La température extérieure et le type de portail jouent un rôle important pour la durée de fonctionnement réelle. • Sécurité : Un portail coulissant doit être protégé par des feux clignotants, des barres palpeuses et, le cas échéant, par des barrières photoélectriques supplémentaires. Observer dans tous les cas les normes et réglementations correspondantes. • Commande : La commande a été spécialement développée en vue d'offrir une sécurité maximale.

MONTAGE DE LA PLAQUE D'ASSISE 6 A - C La plaque d'assise de l'entraînement peut être scellée dans du béton ou bien soudée. La vue d'ensemble du montage présente l'emplacement de montage classique de la plaque d'assise. Le bloc d'ancrage en béton doit être dimensionné en conséquence (env. 50 x 50 x 50 cm).

Remarque : s'il n'est pas possible, avant le montage, de déterminer avec précision la hauteur de l'assise et la distance par rapport au portail, il est recommandé de monter en premier les crémaillères avant de sceller la plaque d'assise. Les crémaillères seront rentrées d'environ 40 mm vers l'intérieur au moyen des entretoises. La distance entre l'arête inférieure de la crémaillère et la plaque d'assise est de l'ordre de 8 cm. Même si la plaque d'assise peut être déplacée ultérieurement de quelques centimètres en hauteur et en profondeur, il est recommandé de travailler avec un maximum de précision. MONTAGE DU BLOC MOTOREDUCTEUR 6

D L'entraînement se monte sur les goujons filetés de la plaque d'assise.

Sa hauteur doit être réglée de sorte à laisser un jeu d'environ 1 – 2 mm entre le pignon et la crémaillère. Le poids du portail ne doit pas reposer sur le pignon ! Les trous oblongs permettent de régler l'entraînement de sorte à ajuster sa position par rapport à la crémaillère à partir des cotes de montage initiales. MONTAGE DE LA CREMAILLERE 7 La meilleure solution pour monter la crémaillère consiste à la laisser reposer sur le pignon d'entraînement lors du montage, à déverrouiller le moteur et à la visser au fur et à mesure en faisant coulisser le portail avec la crémaillère dessus. Cette solution garantit un engrènement optimal de la crémaillère et du pignon. Repérer systématiquement les points de fixation. DEVERROUILLAGE DE L'ENTRAINEMENT (ACTIONNEMENT MANUEL) 8 Un système de verrouillage/déverrouillage est prévu pour permettre d'actionner le portail à la main en cas de coupure de courant. Le déverrouillage est représenté à la fig. 8. Un mécanisme d'accouplement permet de désolidariser le pignon et le réducteur.

LISTE DE CONTROLE DE L'INSTALLATION – PREPARATIFS 1 - 2

Avant le montage, vérifier que l'emballage contient bien tous les composants indiqués. 1 S'assurer du parfait fonctionnement de votre système de portail. Le portail doit fonctionner de manière régulière, sans à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et présenter un jeu aussi faible que possible. Plus le battant coulisse en douceur, plus la force devra être réglée de manière précise. Etablir une liste du matériel encore nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc. 2 VUE D'ENSEMBLE DU MONTAGE

Déterminer la hauteur idéale de montage de la crémaillère sur le portail et, à partir de cette valeur, les cotes de montage du blocmoteur et de la plaque d'assise. Dimensions du moteur (fig.5).Si la structure du portail ne permet pas de fixer correctement la crémaillère, il faut alors monter un profilé de fixation (cornière, tube, etc.).

MONTAGE DES FINS DE COURSE (SUR LE PORTAIL) 9 + 10

Les fins de course se montent comme indiqué à la fig. 9A-C, 10. Monter le fin de course sur la crémaillère à l'endroit approximatif de la position de fin de course définitive. L'aimant est dirigé vers le moteur. L'interrupteur (contact) se trouve au milieu du moteur. Dans un premier temps, visser provisoirement l'étrier de fixation ou l'engager légèrement sur la crémaillère. Attention: Veuillez respecter le montage des aimants sur la crémaillère (fig. 10). Attention : un portail coulissant doit être parfaitement guidé. Autrement dit, il ne doit en aucun cas pouvoir sortir de son guidage. Une butée de fin de course doit être montée à chaque extrémité !

TRAVAUX DE MAINTENANCE Le mécanisme de l'entraînement ne nécessite aucun entretien.

Contrôler régulièrement (une fois par mois) la bonne fixation des ferrures du portail et de l'entraînement. Déverrouiller l'entraînement et contrôler le fonctionnement du portail. L'adéquation du portail et de l'entraînement ne peut être garantie que si le portail fonctionne en douceur. Le montage d'un entraînement n'est pas la panacée pour remédier au fonctionnement défectueux d'un portail.

Fréquence Instalación de barra de cremallera: página 2, fig. 7

Instalación de placa base: página 2, fig. 6 A - C Montaje de accionamiento en la placa base: página 2, fig. 6 D Mecanismo de desconexión de accionamiento: página 2, fig. 8

Finales de carrera: página 2, fig. 9 + 10

Ejemplo: una puerta ligera que apenas se desliza puede ser que necesite un accionamiento más potente que una puerta pesada, de deslizamiento suave.

• Temperatura: las temperaturas exteriores bajas dificultan, o incluso en algunos casos, imposibilitan que la puerta se ponga en movimiento debido a, por ejemplo, los cambios en las condiciones del suelo. En tales circunstancias, puede incluso que se necesite un accionamiento más potente. Las temperaturas exteriores elevadas pueden causar que el mecanismo de protección térmico se active antes. • Frecuencia operativa / Ciclo de trabajo: los accionamientos de puertas correderas tienen un ciclo máximo de trabajo de aproximadamente un 30% (p. ej. 30%/ hora). PRECAUCIÓN: los accionamientos no han sido diseñados para operarse durante el ciclo de trabajo máximo en una base regular (operación permanente). Si el accionamiento se recalienta, se desconectará automáticamente y se enfriará hasta que se alcance la temperatura de activación. Tanto la temperatura exterior como la misma puerta son factores clave que determinan el ciclo de trabajo actual del accionamiento. • Seguridad: un accionamiento de puerta corredera deberá ser provisto de una lámpara intermitente, láminas de contacto, y en caso necesario, con células fotoeléctricas adicionales como dispositivos de seguridad. Asegúrese de que se cumplen las normas y regulaciones relevantes para su caso particular. • Unidad de control: la unidad de control fue desarrollada específicamente respetando todos los aspectos relativos a la seguridad. LISTA DE COMPROBACIÓN TAREAS DE PREINSTALACIÓN 1 - 2 Antes de proceder a la instalación, compruebe que se hayan entregado todas las piezas indicadas dentro del volumen de suministro. 1 Asegúrese de que el sistema de puerta opere correctamente. La puerta tiene que desplazarse suavemente, sin vibraciones y sin entrar en contacto con el suelo en ningún punto. Calcule que el suelo puede elevarse algunos centímetros en invierno. La puerta tiene que estar estable con tan poco juego como sea posible para impedir que no se produzca ningún desplazamiento lateral. Cuanto más fácilmente se desplace la puerta, más preciso tendrá que ser el ajuste de fuerzas. Anote los materiales que todavía necesita para adquirirlos antes de comenzar con la instalación: anclajes adhesivos (clavijas fuertes), tornillos, topes, cable, armarios de distribución, herramientas, etc. 2 SINOPSIS DE LA INSTALACIÓN

Abrir el accionamiento (fig.3)

Si la puerta no es apta para ajustarle una barra de cremallera, se deberá montar anteriormente un perfil de fijación (soporte angular, tubos laminados, etc.).

A - C Nota: si resulta imposible determinar con precisión la altura de la base y la distancia desde la puerta antes de efectuar la instalación, se recomienda montar las barras de cremallera primero y luego, aplicar el hormigón en la placa base. Los distanciadores se fijan para desplazar las barras de cremallera unos 40mm hacia el interior. La distancia desde la arista de la base de la barra de cremallera a la placa base es de aproximadamente 8cm. La placa base permite establecer una altura final y realizar ajustes de profundidad de varios centímetros, pero le recomendamos trabajar con tanta precisión como sea posible desde el principio.

MONTAJE DEL MOTOR Y UNIDAD DE ENGRANAJE MECANISMO DE DESCONEXIÓN DE ACCIONAMIENTO (OPERACIÓN MANUAL) 8 El accionamiento está equipado con un mecanismo de desconexión bloqueable para permitir que la puerta sea accionada manualmente en caso de un corte de energía eléctrica. Dicho mecanismo de desconexión aparece en la figura 8 con el acoplamiento desenganchando la unión entre la rueda dentada y el engranaje.

AJUSTAR LOS FINALES DE CARRERA (A LA PUERTA) 9 + 10

Los interruptores finales de carrera se ensamblan como se muestra en la figura 9A-C, 10. Ajuste los finales de carrera en la barra de cremallera en aquellos puntos en los que se suponga que se van a alcanzar los posiciones finales. El imán deberá apuntar hacia el motor. El interruptor (contacto) se ha ubicado en la mitad del motor. Atornille la grapa retén sólo provisionalmente en su lugar o enmuésquelo ligeramente a la barra de cremallera. Atención: compruebe el montaje de los imanes en el rack (fig.10). Atención: una puerta corredera debe desplazarse en un riel guía, sin posibilidad de rebasar dicho riel. Eso significa que los topes finales se deberán ajustar en ambas direcciones.
