Produkttyp	Antriebssystem für Schiebetore
Marke	CHAMBERLAIN
Modell	SLY250
Stromversorgung	230 V AC, 50 Hz
Nennleistung	120 W
Maximale Leistung	130 W
Nennstrom	1 A
Nenndrehmoment	6 Nm
Kondensator	8 μF
Motordrehzahl	1380 U/min
Betriebstemperaturbereich	-25 °C bis +55 °C
Schutzart	IP44
Maximale Einschaltdauer	30 %
Hauptfunktionen	Automatisches Öffnen/Schließen, manuelle Notentriegelung, Krafteinstellung, magnetische Endschalter
Sicherheitseinrichtungen	Thermoschutz, Notentriegelung, Kompatibilität mit Tastleisten und Lichtschranken
Wartung	Monatliche Überprüfung der Befestigungen und des manuellen Betriebs; wartungsfreier Mechanismus
Kompatibler Torantrieb	Schiebetor
Zertifizierung	CE gemäß Normen EN 300 220-3, EN 55014, EN 61000-3, EN 60335, EN 13241-1
Ersatzteile verfügbar	Zahnstange, Grundplatte, Endschalter, Fernbedienungen
Optional Zubehör	Tastleisten, Lichtschranken, Blinkleuchten

Häufig gestellte Fragen - SLY250 CHAMBERLAIN

Wie entriegle ich den Antrieb manuell bei Stromausfall?

Verwenden Sie den mitgelieferten Entriegelungsschlüssel, um den Mechanismus am Motor zu betätigen (siehe Abb. 8 der Anleitung). Dadurch wird das Ritzel vom Getriebe getrennt, sodass das Tor von Hand bewegt werden kann.

Wie hoch ist die maximale Einschaltdauer dieses Motors?

Die maximale Einschaltdauer beträgt 30 % (z. B. 18 Minuten Betrieb pro Stunde). Überschreiten Sie diesen Wert nicht, um eine Überhitzung zu vermeiden.

Wie stelle ich die Endschalter ein?

Montieren Sie die Endschalternmagnete provisorisch an den gewünschten Positionen auf der Zahnstange, passen Sie sie dann durch Verschieben des Tors an. Nach der Einstellung endgültig festziehen (siehe Abb. 9-10).

Wie hoch ist der Betriebstemperaturbereich?

Der Motor arbeitet zwischen -25 °C und +55 °C. Bei sehr niedrigen Temperaturen kann das Anlaufen erschwert sein.

Welche Wartung ist erforderlich?

Überprüfen Sie einmal monatlich die Befestigungen der Beschläge und des Antriebs. Entriegeln Sie das Tor und testen Sie den manuellen Betrieb. Der Motor erfordert keine Schmierung.

Kann ich diesen Motor für ein Flügeltor verwenden?

Nein, dieses Modell ist ausschließlich für Schiebetore konzipiert. Die Verwendung an einem anderen Tortyp wäre gefährlich und nicht konform.

Wie stelle ich die Öffnungskraft ein?

Die Kraft wird über die Steuerelektronik eingestellt. Für die genaue Einstellung beachten Sie die Anleitung der Steuerung. Eine zu geringe Einstellung kann zu ungewollten Stopps führen.

Was tun, wenn das Tor blockiert oder klemmt?

Wenden Sie keine Gewalt an. Trennen Sie die Stromversorgung, entriegeln Sie manuell und prüfen Sie, ob das Tor frei läuft. Besteht das Problem weiter, rufen Sie einen Fachmann.

Welche Abmessungen hat der Motor?

Die genauen Maße sind im Montageschema (Abb. 5 der Anleitung) angegeben. Der Motorblock ist etwa 30 cm lang.

Wie montiere ich die Zahnstange?

Setzen Sie die Zahnstange nach dem Entriegeln auf das Ritzel und schrauben Sie sie nach und nach fest, während Sie das Tor verschieben. Stellen Sie ein Spiel von 1-2 mm zwischen Ritzel und Zahnstange sicher (siehe Abb. 7).

BEDIENUNGSANLEITUNG SLY250 CHAMBERLAIN

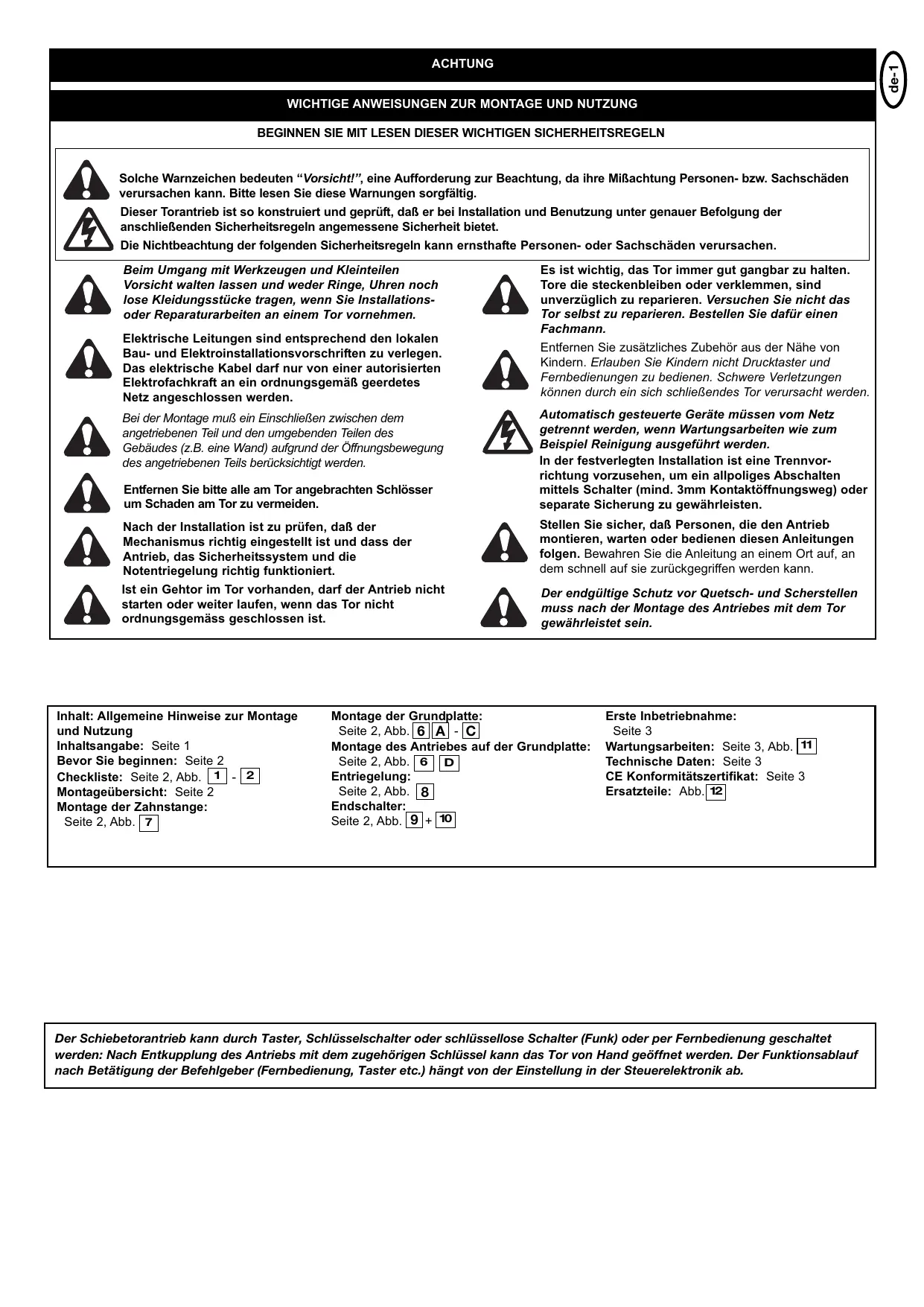

WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG

BEGINNEN SIE MIT DEM LESEN DIESER WICHTIGEN SICHERHEITSREGELN

Solche Warnzeichen bedeuten "Vorsicht!", eine Aufforderung zur Beachtung, da ihre Missachtung Personen- bzw. Sachschaden verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.

Dieser Torantrieb ist so konstruiert und geprüft, dass er bei Installation und Benutzung unter genauer Befolgung der anschließenden Sicherheitsregeln angemessene Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

Beim Umgang mit Werkzeugen und Kleinteilen Vorsicht walten lassen und keine Ringe, Uhren oder lose Kleidungsstücke tragen, wenn Sie Installations- oder Reparaturarbeiten an einem Tor vornehmen.

Elektrische Leitungen sind entsprechend den lokalen Bau- und Elektroinstallationsvorschriften zu verlegen. Das elektrische Kabel darf nur von einer autorisierten Elektrofachkraft an ein ordnungsgemäß geerdetes Netz angeschlossen werden.

Bei der Montage muss ein Einschließen zwischen dem angetriebenen Teil und den umgebenden Teilen des Gebäudes (z.B. eine Wand) aufgrund der Öffnungsbewegung des angetriebenen Teils berücksichtigt werden.

Entfernen Sie bitte alle am Tor angebrachten Schlösser, um Schaden am Tor zu vermeiden.

Nach der Installation ist zu prüfen, dass der Mechanismus richtig eingestellt ist und dass der Antrieb, das Sicherheitssystem und die Notentriegelung richtig funktionieren.

Ist ein Gehtor im Tor vorhanden, damit der Antrieb nicht starten oder weiterlaufen kann, wenn das Tor nicht ordnungsgemäß geschlossen ist.

Es ist wichtig, das Tor immer gut gangbar zu halten. Tore, die stecken bleiben oder verklemmen, sind unverzüglich zu reparieren. Versuchen Sie nicht, das Tor selbst zu reparieren. Bestellen Sie dazu einen Fachmann.

Entfernen Sie zusätzliches Zubehör aus der Reichweite von Kindern. Erlauben Sie Kindern nicht, Drucktaster und Fernbedienungen zu bedienen. Schwere Verletzungen können durch ein sich schließendes Tor verursacht werden.

Automatisch gesteuerte Geräte müssen vom Netz getrennt werden, wenn Wartungsarbeiten wie zum Beispiel Reinigung ausgeführt werden. In der festverlegten Installation ist eine Trennvorrichtung vorzusehen, um ein allpoliges Abschalten mittels Schalter (mind. 3 mm Kontaktöffnungsweg) oder separate Sicherung zu gewährleisten.

Stellen Sie sicher, dass Personen, die den Antrieb montieren, warten oder bedienen, diesen Anleitungen folgen. Bewahren Sie die Anleitung an einem Ort auf, an dem schnell auf sie zurückgegriffen werden kann.

Der endgültige Schutz vor Quetsch- und Scherstellen muss nach der Montage des Antriebes mit dem Tor gewährleistet sein.

Inhalt: Allgemeine Hinweise zur Montage und Nutzung

Inhaltsangabe: Seite 1

Bevor Sie beginnen: Seite 2

Checkliste: Seite 2, Abb. 1 - 2

Montageübersicht: Seite 2

Montage der Zahnstange:

Seite 2, Abb. 7

Montage der Grundplatte: Seite 2, Abb. 6 A - C

Montage des Antriebes auf der Grundplatte: Seite 2, Abb. 6 D

Entriegelung: Seite 2, Abb. 8; Endschalter: Seite 2, Abb. 9 + 10

Erste Inbetriebnahme:

Seite 3

Wartungsarbeiten: Seite 3, Abb. 11

Technische Daten: Seite 3

CE-Konformitätszertifikat: Seite 3

Ersatzteile: Abb. 12

Der Schiebetorantrieb kann durch Taster, Schlüsselschalter oder schlüssellose Schalter (Funk) oder per Fernbedienung geschaltet werden: Nach Entkapplung des Antriebs mit dem zugehörigen Schlüssel kann das Tor von Hand geöffnet werden. Der Funktionsablauf nach Betätigung der Befehlgeber (Fernbedienung, Taster etc.) hängt von der Einstellung in der Steuerelektronik ab.

BEVOR SIE BEGINNEN

Es gibt viele Faktoren, die für die Wahl des richtigen Schiebetorantriebes entscheidend sind. Ausgehend von einem gut funktionierenden Tor stellt das "Anfahren" das Schwierigste dar. Ist das Tor in Bewegung, hat es zumeist einen erheblich geringeren Kraftbedarf.

WIND KANN DAS TOR BREMSEN ODER ES VERSPANNEN UND DEN KRAFTBEDARF STARK ERHÖHEN.

• Torgröße: Die Torgröße ist ein sehr wichtiger Faktor. Ein leichtes, aber langes Tor benötigt viel mehr Kraft, um es in Bewegung zu setzen (lang = +5 m) als ein kurzes, schwereres.
• Torgewicht: Die Angabe Torgewicht stellt nur eine ungefähre Kenngröße dar, die sehr stark vom tatsächlichen Bedarf abweichen kann. Beispiel: Ein leichtes Tor, das schlecht rollt, braucht evtl. einen größeren Antrieb als ein schwereres, leicht laufendes Tor.
• Temperatur: Tiefe Außentemperaturen können das Anfahren erschweren (Bodenveränderungen etc.) oder verhindern. In solchen Fällen ist ebenfalls mit einem größeren Antrieb zu kalkulieren. Hohe Außentemperaturen können den Temperaturschutz früher auslösen.
• Betriebsfrequenz/Einschaltdauer: Die Schiebetorantriebe haben eine maximale Einschaltdauer von ca. 30% (z.B. 30% einer Stunde). ACHTUNG: Die Antriebe wurden nicht darauf ausgelegt, dauerhaft in der maximalen Einschaltdauer zu arbeiten (Dauerbetrieb). Ist der Antrieb zu warm, schaltet er ab, bis er wieder die Einschalttemperatur erreicht hat. Die Außentemperatur und das Tor stellen eine wichtige Größe für die tatsächliche Einschaltdauer dar.
• Sicherheit: Ein Schiebetorantrieb ist mit Blinkleuchte, Kontaktleisten und ggf. mit zusätzlichen Lichtschranken abzusichern. Bitte beachten Sie auf jeden Fall die für Sie zutreffenden Normen und Bestimmungen.
• Steuerung: Die Steuerung wurde speziell auf Sicherheit entwickelt.

CHECKLISTE INSTALLATION - VORBEREITUNGEN 1 - 2

Überprüfen Sie bitte vor der Montage den Inhalt der Verkaufsverpackung auf Vollständigkeit. 1

Stellen Sie die einwandfreie Arbeitsweise Ihrer Torvorrichtung sicher. Das Tor muss gleichmäßig und stoßfrei laufen, damit es an keiner Stelle hängen bleibt. Denken Sie daran, dass sich der Boden im Winter um einige Zentimeter heben kann. Um störende Pendelbewegungen zu vermeiden, sollen das Tor stabil und möglichst spielfrei sein. Je leichtgängiger der Flügel, desto feinfühliger ist die Kraft einzustellen. Machen Sie sich Notizen, welches Material Sie noch benötigen, und besorgen Sie es vor Beginn der Montage. Klebeanker (stabile Dübel), Schrauben, Anschläge, Kabel, Verteilerdosen, Werkzeuge, etc. 2

MONTAGEÜBERSICHT 3 - 7 + 11

WICHTIGE ANWEISUNGEN FÜR SICHERE MONTAGE. ACHTUNG! FALSCHE MONTAGE KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN!

Antrieb öffnen. (Abb. 3)

Steuerung montieren. (Abb. 4)

Der Antrieb muss hinter der Mauer so angebracht werden, dass kein Teil in die Toröffnung hineinragt. Auf die eingelassene Grundplatte wird der Motor montiert. Die gezeigte Zahnstange ist mit Hilfe der Befestigung am Tor zu befestigen.

Stellen Sie fest, in welcher Höhe am Tor die Zahnstange am geeignetsten anzubringen ist, und ermitteln Sie anhand dieser die Montagemaße für Motoreinheit und Grundplatte. Abmessungen Motor (Abb. 5). Wenn die Torkonstruktion zum Befestigen der Zahnstange nicht geeignet ist, muss ein Befestigungsprofil (Winkeleisen, Formrohr etc.) montiert werden.

MONTAGE DER ANTRIEBSGRUNDPLATTE 6A-C

Die Antriebsgrundplatte kann einbetoniert oder evtl. auch angeschweißt werden. Die Montageübersicht zeigt den üblichen Platz für die Grundplatte. Der Betonsockel soll entsprechend groß sein (ca. 50 cm x 50 cm x 50 cm).

Hinweis: Ist es nicht möglich, vor der Montage tatsächlich die Sockelhöhe und den Abstand vom Tor festzustellen, empfiehlt es sich, zuerst die Zahnstangen zu montieren und dann erst die Grundplatte einzubetonieren.

Durch die Montage der Zahnstangen rückt die Aufnahme um 40 mm nach innen.

Der Abstand von der Unterkante der Zahnstange bis zur Grundplatte beträgt ca. 8 cm. Die Grundplatte lässt eine spätere Anpassung in der Höhe und der Tiefe von einigen Zentimetern zu, es empfiehlt sich aber, so exakt wie möglich zu arbeiten.

MONTAGE DER MOTOR- UND GETRIEBEINHEIT 6 D

Der Antrieb wird auf die Gewindebolzen der Grundplatte gesetzt. Die Höhe ist so einzustellen, dass zwischen Zahnrad und Zahnstange ca. 1 - 2 mm Abstand ist. Das Torgewicht darf nicht auf dem Zahnrad liegen! Mittels der Langlöcher kann der Antrieb so eingestellt werden, dass seine Lage zur Zahnstange den Montagemaßen entspricht.

MONTAGE DER ZAHNSTANGE 7

Am einfachsten lässt sich die Zahnstange montieren, wenn man sie bei der Montage auf dem Antriebszahnrad des Motors auflegt, den Motor entriegelt und durch Weiterschieben des Tores mit der aufgelegten Zahnstange diese Stück für Stück festschraubt. Dadurch ist immer garantiert, dass die Zahnschiene mit dem Zahnrad optimal im Eingriff ist. Markieren Sie damit immer die Befestigungspunkte.

ENTRIEGELN DES ANTRIEBS (HANDBETÄTIGUNG) 8

Um das Tor bei Stromausfall von Hand betätigen zu können, ist eine versperrbare Entriegelung eingebaut. Die Entriegelung ist in Abbildung 8 dargestellt. Dadurch löst eine Kupplung die Verbindung zwischen Zahnrad und Getriebe.

MONTAGE DER ENDSCHALTER (AM TOR) [9] + [10]

Die Endschalter werden wie in Abbildung 9A-C, 10 gezeigt zusammengebaut. Stecken Sie die Endschalter auf die Zahnstange, wo die ungefähre spätere Endposition ist. Der Magnet zeigt zum Motor. Der Schalter (Kontakt) befindet sich in der Mitte des Motors. Schrauben Sie den Haltbügel zuerst nur provisorisch an oder stecken Sie ihn nur leicht auf die Zahnstange.

Achtung: Beachten Sie die Montage der Magnete auf der Zahnstange (Abb. 10).

Achtung: Ein Schiebetor muss zwangsgeführt sein, d.h. es darf nicht möglich sein, dass das Tor aus der Führung fährt. Ein Endanschlag in beiden Richtungen muss vorhanden sein!

ERSTE INBETRIEBNAHME

Prüfen Sie im entriegelten Zustand manuell die Funktion des Tores. Eine elektrische Inbetriebnahme ist nur mit Steuerung möglich.

Elektrischer Anschluss: siehe Anleitung Steuerung.

Achten Sie immer darauf, dass die für die Anlage zutreffenden mechanischen und elektrischen Sicherheitsvorschriften eingehalten werden.

WARTUNGSARBEITEN

Die Mechanik des Antriebs ist wartungsfrei. Prüfen Sie in regelmäßigen Abständen (monatlich) den festen Sitz der Beschläge des Tores und des Antriebs. Entriegeln Sie den Antrieb und testen Sie die Funktion des Tores. Nur ein leichtgängiges Tor wird auch gut mit einem Antrieb funktionieren. Ein Antrieb ist kein Ersatz für ein schlecht funktionierendes Tor.

Ein Schiebetor kann auch durch bauseitige Maßnahmen gesichert werden (Zaun, Mauer etc.). Siehe Abbildung 11.

TECHNISCHE DATEN

Spannungsversorgung 230V

Frequenz 50Hz

Nennleistung 120W

Maximalast 130W

Stromaufnahme 1A

Drehmoment 6N

Kondensator 8uF

Motordrehzahl 1380U/min

Arbeitstemperatur -25°C - +55°C

Schutzklasse IP44

Konformitätserklärung

Automatische Torantriebe Modelle SLY250XXX Serie erfüllt die Anforderungen der geltenden Abschnitte der Normenvorschriften EN300220-3 · EN55014 · EN61000-3 · EN60555, EN60335-1 · ETS 300 683 · EN60335-1: 2002 · EN60335-2-103: 2003 ·

EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 sowie die Bestimmungen und sonstigen Ergänzungen

Die automatischen Torantriebe erfüllen die Bestimmungen der EU-Richtlinie 98/38/EC und ihre Ergänzungen, wenn sie gemäß den Anleitungen des Herstellers installiert und gewartet werden und wenn sie mit einem Tor verwendet werden, das ebenfalls gemäß Herstelleranleitungen installiert und gewartet wird.

Die Unterzeichnende erklärt hiermit, dass das vorstehend angegebene Gerät sowie sämtliches im Handbuch aufgeführtes Zubehör den offen genannten Vorschriften und Normen entspricht.

Harry Naumann
