MANUALE UTENTE BAS300 CHAMBERLAIN

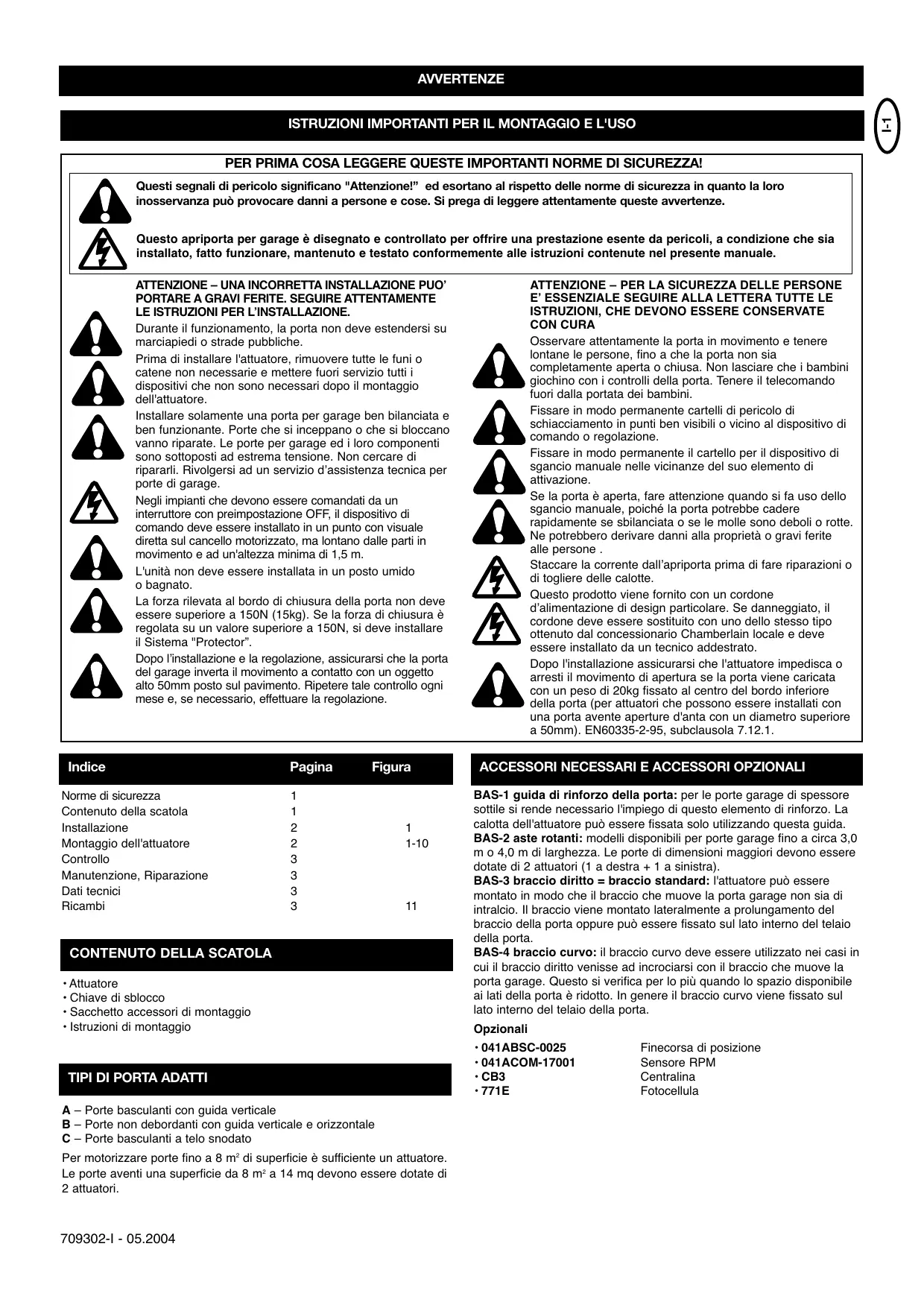

RESPECTER TOUTES LES INSTRUCTIONS DE MONTAGE. Pendant son fonctionnement, la porte ne doit pas dépasser sur la voie publique. Avant le montage de l'entraînement, s'assurer que la porte est bien équilibrée et qu'elle s'ouvre et se ferme correctement. Avant le montage de l'automatisme, enlever tous les câbles ou toutes les chaînes non utilisé(e)s et mettre hors service tous les dispositifs qui ne seront plus utilisés après le montage de l'automatisme. Les portes de garage qui se grippent ou coincent doivent être réparées immédiatement. Contrôler fréquemment l'installation, et notamment les câbles, les ressorts et les pièces de fixation, pour détecter les signes d'usure, d'endommagement ou de déséquilibre. Confier la réparation à un spécialiste. En cas d'installations devant être pilotées par un interrupteur avec préréglage ARRET, l'élément d'actionnement de la commande doit être monté à portée de vue directe du portail motorisé, mais à l'écart de pièces mobiles et à une hauteur minimale de 1,5 m. Cet appareil ne doit pas être monté dans des lieux mouillés ou humides. La force mesurée au niveau du bord de fermeture de la porte ne doit pas dépasser 150 N (15 kg). Si la force de fermeture est réglée à plus de 150 N (15 kg) il faut alors installer le "protector system" (barrière lumineuse). Après le montage et l'ajustage de l'entraînement, s'assurer que le sens de fonctionnement s'inverse en cas de contact avec un obstacle de 50 mm de haut posé sur le sol du garage. Le contrôle de l'inversion du sens de fonctionnement et les éventuels ajustages nécessaires doivent être réalisés une fois par mois.

Consignes de sécurité Contenu du carton Installation Montage de l'entraînement Contrôle Maintenance, remise en état Caractéristiques techniques Pieces de rechange

Les portes de 8 m2 à 14 m2 doivent être équipées de 2 automatismes.

Interdire aux enfants de jouer avec les télécommandes.

Fixer à demeure les plaquettes avertissant des risques de coincement à un endroit parfaitement visible ou à proximité du dispositif fixe de commande ou de régulation. Fixer à demeure la plaquette du déclencheur manuel à proximité de son élément d'actionnement. Attention lors de l'actionnement du déverrouillage de secours lorsque la porte est ouverte, car il se peut que la porte se ferme violemment si elle n'est pas bien équilibrée ou si des ressorts sont affaiblis ou cassés. Couper le courant électrique d'alimentation de l'entraînement avant de procéder à des réparations en tous genres ou avant de déposer les caches Ce produit est équipé d'un câble de raccordement spécial. En cas d'endommagement, ce câble doit impérativement être remplacé par un câble de rechange de même type disponible chez les revendeurs agréés Chamberlain. Le raccordement du câble de rechange doit être effectué par un spécialiste. Après le montage, s'assurer que l'entraînement empêche ou retient le mouvement d'ouverture lorsque l'on accroche une masse de 20 kg au milieu de l'arête inférieure de la porte (pour les automatismes pouvant être utilisés en liaison avec une porte présentant des ouvertures d'un diamètre supérieur à 50 mm dans le vantail). EN 60335-295, clause annexe 7.12.1.

BAS-1 – Rail de renfort de porte : l'utilisation du cadre de renfort est nécessaire pour les portes à panneaux de faible épaisseur. En effet, sans ce rail, il ne serait pas possible de fixer correctement le capot de l'automatisme.

BAS-2 – Tiges rotatives : modèles disponibles pour portes jusqu'à env. 3,0 m ou 4,0 m. Les portes de plus grandes dimensions doivent être équipées de 2 automatismes (G + D). BAS-3 – Bras rectiligne = bras standard : l'automatisme peut être monté de telle sorte que le bras qui guide la porte ne soit pas dans le chemin. Le bras est monté latéralement dans le prolongement du bras de la porte ou peut être fixé sur la partie intérieure du cadre de la porte. BAS-4 – Bras coudé : le bras coudé doit être utilisé lorsque le bras rectiligne se croiserait avec le bras de guidage de la porte. C'est généralement le cas sur des portes avec un espace latéral limité. Le bras coudé se fixe alors généralement sur le côté intérieur du cadre de la porte. Optionnel • • • Contrôler le caractère opérationnel des paliers de la porte et des points de liaison. • S'assurer que la porte ne présente pas de zones d'usure ; nettoyer le cas échéant les coulisses et les lubrifier avec un produit à base de silicone (ne pas utiliser de graisse). • S'assurer que la porte est correctement équilibrée. • Pour permettre le verrouillage de la porte fermée par l'entraînement, déposer les systèmes mécaniques de fermeture de la porte. • Le raccordement du motoréducteur nécessite la présence d'une mise à la terre impeccable. L'entraînement BAS peut se monter sur différents types de portes basculantes à contrepoids. La Fig. 1 présence un certain nombre de modèles : a) Porte basculante à vantail unique b) Porte basculante à vantail pliant c) Porte basculante à vantail unique et rail de coulissement au plafond Avez-vous une porte d’accès supplémentaire à votre garage? Si non, le déclenchement extérieur rapide vous est indispensable. Cet accessoire permet de faire fonctionner manuellement la porte de garage de l’extérieur, en cas de panne de courant.

RACCORDEMENT D'UN AUTOMATISME Le moteur est un moteur à courant alternatif avec condensateur qui nécessite une commande spéciale. Le sens de rotation est défini par inversion de la polarité au niveau des câbles L-L de la commande. N est le neutre (bleu).

Section de câble : 0,75 mm2 ou plus. Tension : 230 Volt CA. Ne pas utiliser de câbles rigides. Pas de pose en parallèle avec des câbles basse tension.

RACCORDEMENT DE DEUX AUTOMATISMES En cas de raccordement de 2 moteurs, la marche à suivre est globalement la même. Le deuxième moteur ne possède pas de fins de course ni de commande. Il est actionné en tant que "jumeau" via le premier moteur, et son câblage dans la commande est identique à celui du premier moteur.

Section de câble : 0,75 mm2 ou plus. Tension : 230 Volt CA. Ne pas utiliser de câbles rigides. Pas de pose en parallèle avec des câbles basse tension.

MONTAGE DU RAIL DE RENFORT DE PORTE (OPTION)

Le rail de renfort de porte doit être utilisé en cas de portes à panneau de faible épaisseur ou susceptibles de se déformer. L'automatisme est lourd et requiert une fixation sûre et stable. Le rail disponible parmi les accessoires permet également un réglage en hauteur ainsi que la fixation simple du capot de l'automatisme. En cas de montage de 2 automatismes sur une porte, il faut alors utiliser deux rails de renfort. Le rail de renfort de porte se monte classiquement en butée en haut au niveau du cadre de la porte et se fixe en bas au niveau d'un raidisseur de la porte. Le rail de renfort doit être très solidement fixé sur le cadre. Sous l'angle technique, peu importe que l'automatisme soit centré ou non sur la porte. Un montage décentré est courant lorsque la poignée ou la serrure gênent et ne doivent pas être démontées. L'automatisme réduit d'environ 10 cm la hauteur dans le garage. Dans le cas des garages de faible hauteur, on opte pour une position décentrée afin que des véhicules de hauteur importante puissent rentrer dans le garage. Il se peut qu'il faille alors utiliser des tiges pivotantes plus longues d'un côté.

MONTAGE DE L'AUTOMATISME SUR LA PORTE L'automatisme peut être monté à différentes hauteurs sur le rail de renfort de porte.

Tenir dès à présent compte des points suivants : 1. Les tiges pivotantes à monter ultérieurement présentent un palier de guidage qui nécessite également une position de montage stable sur le vantail de la porte ou à proximité. Le palier peut se fixer sur un raidisseur de porte existant. 2. Pour une porte basculante standard à 1 rail (vertical), la hauteur des tiges pivotantes de l'automatisme doit arriver environ 10 cm sous l'extrémité de l'articulation sur laquelle la porte pivote ou est accrochée. Pour une porte pivotante à vantail pliant, le point de rotation se situe environ 10 cm sous le point de pliage. Pour une porte sans déport à double rail, il faut diviser par deux la hauteur de la porte. 3. La hauteur des tiges pivotantes dépend également de la hauteur de la porte. Les bras télescopiques à fixer ensuite sur les côtés ne doivent pas sortir de plus de 80 % (longueur maxi : 120 cm). Pour de petites portes, il est nécessaire de raccourcir les bras télescopiques.

MONTAGE DES TIGES PIVOTANTES (OPTION)

La fixation du palier (équerre en tôle) dans lequel les tiges pivotantes doivent être guidées latéralement au niveau de la porte doit être extrêmement solide. Au terme de l'installation, le palier devra être lubrifié avec de la graisse. Du côté du moteur, les tiges pivotantes sont équipées de douilles qu'il suffit d'emmancher sur l'automatisme. Une petite vis à six pans creux dans la douille permet de bloquer l'assemblage. Il est très fortement recommandé de réaliser en premier la fixation des bras latéraux avant de couper sur mesure les tiges pivotantes.

MONTAGE DES BRAS TELESCOPIQUES LATERAUX

(OPTION) Le choix des bras télescopiques coudés ou rectilignes dépend de la place disponible sur les côtés. La fixation des bras d'entraînement sur le cadre dépend du type de porte et de la place disponible pour le montage. Un positionnement aussi près que possible du point de rotation (de pivotement) de la porte est idéal. Cette fixation doit impérativement être solidement soudée. Elle transmet des forces élevées. 1. Les bras télescopiques rectilignes travaillent à côté des bras servant à pivoter la porte (le bras de pivotement de la porte ne croise pas la trajectoire du bras d'entraînement télescopique). Il y a suffisamment de place au niveau du cadre de la porte pour y fixer les bras d'entraînement sur le côté, en dessous ou au dessus. 2. Les bras télescopiques coudés contournent les bras de pivotement de la porte et se fixent lorsqu'il n'y a pas assez de place sur le côté pour le montage. Les deux types de bras télescopiques ne doivent pas sortir de plus de 80 % (longueur maxi : 120 cm). Pour de petites portes, il est éventuellement nécessaire de raccourcir les bras télescopiques. Les bras télescopiques doivent être lubrifiés avant l'assemblage afin de garantir la douceur de fonctionnement. Une fois que les bras télescopiques latéraux sont montés, il est possible de déterminer la longueur exacte des tiges pivotantes. Les bras télescopiques comportent des douilles dans lesquelles s'emmanchent les tiges pivotantes. La liaison peut être réalisée au choix par perçage et montage d'un boulon (10 mm) ou par soudage. Cette dernière solution est de loin la plus sûre.

REGLAGE DE L'EQUILIBRE DE LA PORTE Au terme de l'installation mécanique, vérifier que l'augmentation du poids due à la présence de l'automatisme et des accessoires n'a pas modifié l'équilibre de la porte. Si nécessaire, adapter les contrepoids ou les ressorts de torsion. Un pivotement optimal est garanti lorsque la porte reste à l'équilibre en position médiane (45°) avec l'automatisme déverrouillé. Déplacer en outre la porte à la main pour s'assurer que le mouvement décrit à l'ouverture et à la fermeture est linéaire et s'effectue sans à-coups ni mouvements brusques.

Le capot plastique est vissé sur le côté et peut être retiré par le dessous après avoir déposé les vis latérales (2 à gauche et 2 à droite). Le cache transparent qui se trouve en dessous est fixé avec 4 vis à tête cruciforme (PZ1). Après dépose de ces vis, il suffit de soulever ce cache. L'ampoule est montée dans une douille à vis E14/25 Watt. Ne jamais utiliser une ampoule plus puissante ! Après remplacement de l'ampoule, le remontage s'effectue dans l'ordre inverse. Attention : le joint périphérique du cache transparent doit impérativement être bien en place dans son logement. Les ampoules sont exclues de la garantie.

VERROUILLER / DEVERROUILLER L'AUTOMATISME Modèle

La clé de déverrouillage se trouve dans un renfoncement au dos du capot en plastique. Sortir la clé et l'introduire dans l'ouverture repérée au dos de l'automatisme. Une rotation de 180 degrés dans le sens horaire permet de déverrouiller l'automatisme. Verrouillage : Tourner la clé de déverrouillage dans le sens antihoraire jusqu'à sentir une résistance sensible. Bouger ensuite légèrement la porte à la main jusqu'à ce qu'elle s'enclenche de manière audible ou jusqu'à ce que vous sentiez que la porte est à nouveau verrouillée. Lorsque la porte est équipée de 2 automatismes, il faut déverrouiller et verrouiller chaque automatisme. Si la porte ne comporte pas d'accès de l'extérieur, il est nécessaire de monter un déverrouillage externe en cas de coupure de courant.

Déclaration de conformité

Je soussigné déclare par la présente que l'appareil spécifié ainsi que tous les accessoires satisfont aux directives et normes indiquées. Modèle: BAS300 EN55014, EN61000-3, EN61000-4, ETS 300 683, EN 300 220-3, EN60335-1, et EN60335-2-95 ✓ 89/336/EEC • Contrôle des roulettes et des coulisses de la porte. Nettoyage et lubrification le cas échéant. • Contrôle de fonctionnement du système de déverrouillage. • Contrôle de fonctionnement des dispositifs de sécurité.

REMISE EN ETAT Les travaux de remise en état sont du ressort des centres de SAV agréés.

Antes de llevar a cabo cualquier reparación, o de retirar las cubiertas, se deberá desconectar la corriente eléctrica del automatismo para puertas de garaje. Este producto ha sido dotado de un cable de conexión especial. En caso de deteriorarse, deberá sustituirse por otro del mismo tipo, que se podrá adquirir en cualquier establecimiento distribuidor de Liftmaster. La conexión del cable de repuesto será efectuada por un electricista especializado. Después del montaje, se deberá garantizar que el automatismo no impida ni detenga el desplazamiento de apertura si la puerta se carga con una masa de 20 kg. que se haya fijado en el centro del borde inferior de la puerta (para automatismos que se pueden emplear con una puerta que cuente con aperturas en la hoja de la puerta de un diámetro superior a 50 mm.). En 60335-2-95, Subclause 7.12.1

Antes de montar el automatismo, compruebe que la puerta se halla equilibrada y que se pueda abrir y cerrar correctamente. Las puertas de garaje que se queden encajadas o se atasquen, se deberán reparar sin dilación.

Periódicamente, se comprobará si el equipo, y en particular los cables, los muelles y las piezas de sujeción, presenta alguna muestra de desgaste, deterioro o un equilibrado defectuoso. Solicite el servicios de personal especializado para efectuar las reparaciones. Este aparato no se puede montar en lugares húmedos o mojados. La fuerza medida en el borde de la puerta que se cierra no puede superar los 150 N (15 kg.). Si la fuerza de cierre se ajusta a más de 150 N (15 kg.), se deberá instalar la "fotocélula” (sensor de infrarrojos). Después del montaje y el ajuste del automatismo, asegúrese de que al contacto con un obstáculo a 50 mm de altura del suelo del garaje, la marcha se invierta. La comprobación de la inversión y los ajustes que se pudieran requerir se efectuarán una vez al mes. En caso de instalaciones que se deban controlar por un interruptor con preajuste DESC., el elemento de control se debe colocar al alcance directo de la vista para apreciarse desde la puerta accionada, si bien a una pertinente distancia de las piezas móviles y hallarse a una altura de 1,5m como mínimo.

Regulaciones sobre seguridad Contenido de la caja Antes de comenzar & instalación Montaje del automatismo Controles Mantenimiento, reparación Instrucciones de montaje

TIPOS DE PUERTAS APROPIADAS A – Puertas basculantes con riel de rodadura vertical

B – Puertas no basculantes con riel de rodadura vertical y horizontal C – Puertas plegables Brazo de la puerta curvado BAS-4: el brazo curvado se deberá utilizar si el brazo recto fuera a cruzarse con aquel que guía la puerta. La mayoría de las veces si se trata de una puerta con un espacio lateral reducido. El brazo curvado se fija casi siempre en la parte interna del marco de la puerta. Opcional • • Asegúrese particularmente de que las dimensiones de la puerta coinciden con los datos facilitados en las características técnicas, y de que la puerta sea lo suficientemente robusta. • Compruebe la capacidad de funcionamiento de los soportes de las puertas y los puntos de conexión. • Asegúrese de que la puerta no presente puntos desgastados por el roce; limpie los rieles de rodadura en caso necesario y aplique un lubricante con silicona (que no sea grasa). • Asegúrese de que la puerta quede correctamente equilibrada. • Retire los cierres mecánicos de la puerta para bloquear la puerta cerrada por el automatismo. • Para conectar el motor reductor, se deberá contar con una puesta a tierra correcta. El automatismo BAS se puede instalar en diversos modelos de puertas basculantes de contrapeso. En la fig. 1 se han detallado algunos modelos: a) puerta basculante de hoja única b) puerta basculante de hoja plegable c) puerta basculante de hoja única y riel de rodadura en techo ¿Cuenta su garaje con una puerta de acceso además de la puerta del garaje? Si éste no es el caso, se requerirá del Accesorio. Este accesorio posibilita la operación manual de la otra puerta de acceso desde afuera, en caso de interrupción del suministro de energía.

CONEXIÓN DE UN ÚNICO ACCIONAMIENTO El motor es de corriente alterna y se acciona con un condensador que requiere un control especial. El sentido de rotación se determina por el cambio de la polaridad en los cables L-L del control. N es el conductor cero (azul).

Corte transversal del cable: 0,75 mm2 ó superior. Voltaje: 230 voltios/ CA. No utilice conductores de cobre rígidos. No efectúe un tendido paralelo de cables de baja tensión.

Al utilizar 2 automatismos en una puerta se requieren dos rieles de refuerzo. Al riel de refuerzo de puerta normalmente se le pone un tope arriba en el marco de la puerta y se fija en el extremo inferior en una viga transversal de refuerzo de la puerta. El riel de refuerzo se deberá fijar de forma muy estable en el marco.

Técnicamente no resulta decisivo si el automatismo se aloja en el centro de la puerta o no. Un montaje por fuera del centro de la puerta tiene lugar normalmente si la manilla de la puerta o la cerradura estorba y no se debe desmontar. El automatismo reduce la altura en el garaje en aprox. 10 cm. En los garajes de menor altura se emplea una posición más alejada del centro para que aquellos vehículos que sean más altos también puedan entrar en el garaje. Por eso, puede que se requieran barras giratorias más largas en un lateral.

MONTAJE DEL AUTOMATISMO EN LA PUERTA El automatismo se puede montar en el riel de refuerzo de puerta en las alturas más variadas.

Ya en ese momento se deberán contemplar los siguientes aspectos: 1. Las barras giratorias que se posteriormente se montarán con un cojinete guía en el marco de la puerta o que se fijan cerca de éste y que también requieran una posición de montaje estable. Una viga transversal de refuerzo ya existente en la puerta resulta apropiada para tal finalidad. 2. La altura de las barras giratorias del automatismo debería suponer unos 10 cm. con puerta basculante de 1 riel (vertical) convencional por debajo del extremo de la articulación, en la cual se gira o se haya suspendido la puerta. En una puerta basculante con hoja plegable, el centro de rotación se sitúa aproximadamente 10 cm. por debajo del punto en el cual se pliega. En una puerta no basculante de riel doble, la altura de la puerta se divide por la mitad. 3. La altura de las barras giratorias también depende de la altura general de la puerta. Los brazos telescópicos de la puerta, que posteriormente se fijarán lateralmente, se puede extraer un máximo de 80% (longitud máx.: 120 cm). En caso de puertas de menor dimensión, resulta necesario acortar los brazos telescópicos.

MONTAJE DE BARRAS GIRATORIAS (OPCIONAL)

El soporte (escuadra de chapa) en el cual se insertan las barras giratorias lateralmente en la puerta, deberá ser fijado de forma extremadamente estable y, posteriormente, después de finalizar la instalación, ser lubricado con grasa. En el lateral del automatismo las barras giratorias están dotadas de casquillos y sólo se deslizan en el automatismo. Un pequeño tornillo en el casquillo con un hexágono interior sirve como protección para que las barras no se descentren. Recomendamos encarecidamente que primero se efectúe la fijación de los brazos laterales, antes de recortar las barras giratorias a medida.

Ambos tipos de brazos telescópicos se pueden extraer un máximo de 80% (longitud máx.: 120 cm). En caso de puertas de menor dimensión, puede que resulte necesario acortar los brazos telescópicos (véase figura). Antes de ensamblar los brazos telescópico, se deberán engrasar para que se deslicen con facilidad. Una vez montados los brazos telescópicos laterales, se puede determinar la longitud exacta para las barras giratorias. En los brazos telescópicos se hallan unos casquillos en los cuales se insertan las barras giratorias. Se puede optar por crear esta unión haciendo perforaciones y con pernos (10 mm) o mediante una unión soldada. La última propuesta supone la unión que aporta más seguridad con creces.

AJUSTE DEL EQUILIBRADO DE LA PUERTA Después de la instalación mecánica, se verificará si la puerta basculante, ya con un aumento de peso por el automatismo y los accesorios, se halla todavía equilibrada. En caso necesario se deberán adaptar los contrapesos o los muelles de torsión. El giro óptimo queda garantizado si la puerta permanece equilibrada en la posición media

(45°) y con el automatismo desbloqueado. Además, mediante un desplazamiento manual de la puerta se garantizará que la oscilación ejecutada en la apertura y el cierre transcurra de forma lineal, sin saltos ni movimientos bruscos.

MONTAJE DE LA CUBIERTA DEL AUTOMATISMO La cubierta del automatismo se fija con 4 tornillos lateralmente. Antes de colocar la cubierta del automatismo, se deben colocar inserciones roscadas de plástico en el riel de refuerzo de puerta a la altura apropiada. Antes de deslizar la cubierta por delante, se deberán haber apretado un poco los tornillos.

CAMBIAR LAS BOMBILLAS Atención: ¡desconecte el automatismo de la red eléctrica!

La cubierta de plástico viene atornillada lateralmente y, después de retirar los tornillos laterales, 2 a la izquierda 2 a la derecha, se puede extraer. La protección de la luz transparente, que se halla debajo, viene fijada con 4 tornillos de cabeza ranurada (PZ1) y después de retirarlos, también basta con levantarla. La bombilla está en un casquillo con rosca de E14/25 vatios. ¡No utilice en ningún caso bombillas más potentes! Después de cambiar las bombillas, se efectúa el ensamblaje siguiendo el orden inverso. No olvide comprobar que la junta que va alrededor de la protección de la luz transparente siga encajada en su sitio. Las bombillas no están cubiertas por ninguna garantía.

BLOQUEAR/ DESBLOQUEAR EL AUTOMATISMO Si el automatismo está desbloqueado, la puerta se puede abrir o cerrar manualmente (fig. 11).

Si el automatismo está bloqueado, la puerta sólo se puede manejar con el automatismo. En caso de que el garaje no cuente con ningún acceso desde el exterior, se requiere montar un desbloqueo externo por si al automatismo no le llegara la corriente.
