MANUALE UTENTE SUB300 CHAMBERLAIN

Braccio SUB100S per comandi da sottopavimento della serie SUB

Scopo di impiego:

Il braccio adattatore SUB100S viene utilizzato per le portegirevoli nelle quali non è possibile prevedere l'installazioneclassica. In quest'ultimo caso infatti il centro di rotazione della porta è uguale al centro di rotazione del braccio motorizzato. Cio è molto facile quando i pilastri della porta sono installati con il dato; in un momento successivouttavia questo diventa molto dificile. La precisionedimensionale noniene assicurata, oppure la scatola dicommando non può essere spinta sufficientemente vicino al pilastro.

Il braccio SUB100S consente uno spostamento dei centri di rotazione di 5 cm in tutte le direzioni intorno al centro di rotazione.

Lo spostamento del centro di rotazione è limitato a 5 cm, in quanto in caso contrario si avrebbe un movimento troppo pericoloso delle cseoie tra braccio e porta.

Montaggio:

Il braccio viene saldato sul braccio SUB-110 o SUB-180 con la carrucola di guida rivolta verso l'alto. La carrucola scorre nella guida a U e compensa la differenza del centro di rotazione (max. 5 cm.). Il montaggio su una porta di legno presente degli aspetti molto critici, in quello caso infatti la guida a U dovrebbe essere allungata, in modo da poterla avvitare meglio affinché non si allenti nel legno.

Montaggio con una distanza inferiore a 6 cm tra la porta e la via di corsa.

La guida a U viene saldata sul lato interno del telaio della porta.

Il coperchio della scatola di lavoro deve poggiare ad altezza della via di corsa o ad una altezza superiore. Il braccio non passa più sotto la porta. Il centro di rotazione deve essere spostato sul lato interno della porta.

Montaggio con una distanza da 6 cm sono a circa 12 cm tra la porta e la via di corsa.

La guida a U viene saldata sul lato interno del telaio della porta.

Montaggio con una distanza superiore a 12 cm tra la porta e la via di corsa.

La differenza rispetto alle altre varianti sta nel fatto che la guida a U viene montata direttamente sotto il telao della porta. Se le distanze sono notevoli, tra il braccio motorizzato e il braccio SUB100S sotto viene posto per compensare il livello.

In generale il dato da sottopavimento dovrebbe essere montato il più vicino possibile al centro di rotazione.

La carrucola e la guida devono essere lubricificare con grasso.

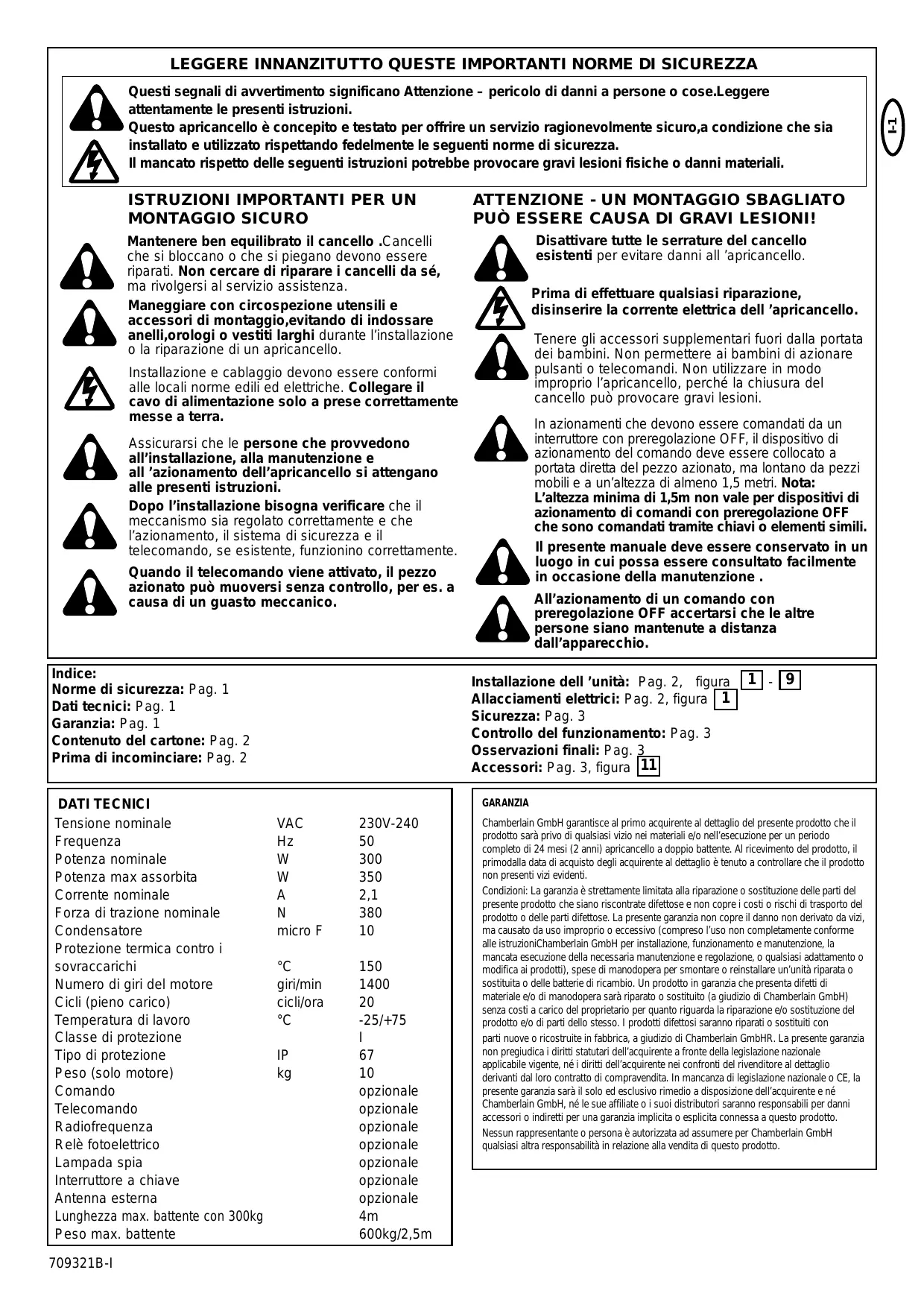

Questi segnali di averporto significano Attenzione - pericolo di danni a persona o cose. Leggere attendamente le presenti istruzioni.

Questo apricancallo è concepito e testato per offrir un servizio ragionevolmente sicuro,a condizione che sia installato e utilizzato rispettonderando fedelmente le seguenti norme di sicurezza.

Il mancato rispetto delle seguenti istruzioni potrebbe provocare gravi lesioni fisiche o danni materiali.

ISTRUZIONI IMPORTANTI PER UN MONTAGGIO SICURO

Mantenere ben equilibrato il cancello .Cancelli che si bloccano o che si piegano devono essere riparati. Non cercare di riparare i cancelli da se, ma rivolgersi al servizio assistenza.

Maneggiare con circospezione utensili e accessori di montaggio, evitando di indossare anelli, orologi o vestiti larghi durante l'installazione o la riparazione di un apricancello.

Installazione e cablaggio devono essere conformi alle locali norme edilii ed elettriche. Collegare il cavo di alimentazione solo a prese correttamente messe a terra.

Assicurarsi che le personne che provvedono all'installazione, alla manutenzione e all'azionamento dell'apricancello si attengano alle presenti istruzioni.

Dopo l'installazione bisogna verificare che il meccanismo sia regolato correttamente e che l'azionamento, il sistema di sicurezza e il telecomando, se esistente, funzionino correttamente.

Quando il telecomando viene attivato, il pezzo azionato cui muoversi alla controlo, per es. a causa di un guasto meccanico.

ATTENZIONE - UN MONTAGGIO SBAGLIATO PUO ESSERE CAUSA DI GRAVI LESIONI!

Disattivare tutte le serrature del cancello esistenti per evitare danni all'apricancello.

Prima di effettuare qualsi si riparazione, disinserire la corrente elettrica dell 'apricancello.

Tenere gli accessori supplementari fuori alla portata dei bambini. Non permettere ai bambini di azionare pulsanti o telecomandi. Non utilizzato in modo improprio l'apricancello, perché la chiusura del cancello può provocare gravi lesioni.

In azionamenti che devono essere comandati da un interrottore con preregolazione OFF, il dispositivo di azionamento del lavoro deve essere collocato a portata diretta del pezzo azionato, ma lontano da pezzi mobili e a un'altezza di almeno 1,5 metri. Nota: L'altezza minima di 1,5m non vale per dispositivi di azionamento di comandi con preregolazione OFF che sono comandatitramite chiavi o elementi simili.

Il presente manuale deve essere conservato in un luogo in cui possa essere consulativo lavorante in occasione della manutenzione.

All'azionamento di un dato con prerogolazione OFF accertarsi che le altre persone siano mantenable a distanza dall'apparecchio.

Indices:

Norme di sicurezza: Pag. 1

Dati tecnici: Pag. 1

Garanzia: Pag. 1

Contenuto del cartone: Pag. 2

Prima di incominciare: Pag. 2

Installatione dell 'unità: Pag. 2, figura [1] - [9]
Allacciamenti elettrici: Pag. 2, figura [1]

Sicurezza: Pag. 3

Controllo del funzionamento: Pag. 3

Osservazioni finali: Pag. 3

Accessor: Pag. 3, figura [11]

DATI TECNICI

Tensione nominale	VAC	230V-240
Frequenza	Hz	50
Potenza nominale	W	300
Potenza max assorbita	W	350
Corrente nominale	A	2,1
Forza di trazione nominale	N	380
Condensatore	micro F	10
Protezione termica contro i sovraccarichi	°C	150
Numero di giri del motore	giri/min	1400
Cicli (piano carico)	cicli/ora	20
Temperatura di lavoro	°C	-25/+75
Classe di protezione		I
Tipo di protezione	IP	67
Peso (solo motore)	kg	10
Comando		opzionale
Telecomando		opzionale
Radiofrequenza		opzionale
Relè fotoelettrico		opzionale
Lampada spia		opzionale
Interruttore a chiave		opzionale
Antenna esterna		opzionale
Lunghezza max. battente con 300kg		4m
Peso max. battente		600kg/2,5m

GARANZIA

Chamberlain GmbH garantisce al primo acquirente al dettaglio del presente prodotto che il prodotto sare privo di qualiasi visizio nei materiali e/o nell'escuzione per un periodo completo di 24 mesi (2 anni) apricancello a doppio battente. Al ricevimento del prodotto, il primodalla data di acquireosto degli acquirente al dettaglio è tenuto a controllare che il prodotto non presenti vizi evidenti.

Condizioni: La garanzia è strettamente limitata alla riparazione o sostituzione delle parti del presente prodotto che siano ris contrate difettose e non copre i costi o rischi di trasporto del prodotto o delle parti difettose. La presente garanzia non copre il danno non derivato da vizi, ma causato da uso improprio o eccessivo (compreso l'uso non completeness conforme alle istruzioniChamberlain GmbH per installazione, funizionamento e manutenzione, la mancata esecuzione della necessaria manutenzione e regolazione, o qualsiasi adattamento o modifica ai prodotti), spese di manodopera per smontare o reinstallare un'unità riparata o sostituita o delle batterie di ricambio. Un prodotto in garanzia che presenta difetti di materiae e/o di manodopera sare riparato o sostituito (a giudizio di Chamberlain GmbH)enzaosti a carico del proprietario per quanto riguarda la riparazione e/o sostituzione del prodotto e/o di parte dello stesso. I prodotti difettosi saranno riparati o sostitui con parti nuove o ricostruite in fabbrica, a giudizio di Chamberlain GmbH. La presente garanzia non pregiudica i diritti statutari dell'acquirente a fronte della legislazione nazionale applicabile vigente, ne i diritti dell'acquirente nei confronti del rivenditore al dettaglio derivanti dal loro contratto di compravendita. In mancanza di legislation nazionale o CE, la presente garanzia sare il solo ed esclusivo rimedio a disposizione dell'acquirente e ne Chamberlain GmbH, né le sue affliate o i sui distribitori saranno responsabili per danni accessori o indiretti per una garanzia implicita o esplicita connessa aquesto prodotto. Nessun rappresentante o persona è autorizzata ad assumere per Chamberlain GmbH qualsiasi altra responsabilità in relazione alla vendita di quello prodotto.

CONTENUTO DELL'IMBALLO

SUB300M (Motore)

• Motore incl. cavo di collegamento
• Condensatore

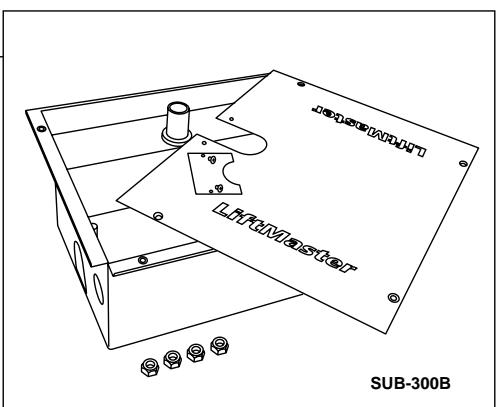

SUB300B (scatola)

• Scatola (1 pz)
  Coperchio per scatola (1 pz)
• Diaframma per scatola (1 pz)
  Viti per coperchio (4 pz)
  Dadi per motore (4 pz)

SUB-110 (braccio 110^ gradi, braccio standard)

• Braccio di azionamento 110^ (1 pz)
• Braccio motore 110^ (1 pz)
  Vite braccio motore (1 pz)
• Dado braccio motore (1 pz)
• Chiave di sbloccaggio (1 pz)
• Sfera di supporto (1 pz)
• Arresto di finecorsa scatola APERTO (1 pz)
• Arresto di finecorsa CHIUSO (1 pz)
• Braccio di collegamento
  Viti braccio di collegamento (2 pz)
• Rondelle braccio di collegamento (2 pz)

SUB-180 (braccio 180^ gradi)

Apre porte fino a 180^

SUB-100S (braccio 100 gradi con guida)

Disponibile alla metà del 2005. Viene'utilizzato quando la scatola non può essere installata in modo tale che i centri di rotazione siano collocati uno在整个 l'alto.

PRIMA DI COMINIARE

Pianificazione e precisione sono aspetti vitali per il montaggio di un apricancello interrato, per assicurare che eventuali circostanze

impreviste ne limitano o impediscano successivement il corretto funzionamento.

Strutture di drenaggio adeguate sono essenziali per evitare un malfunzionamento.

Dimensione del cancello: La dimensione del cancello è un fattore molto importante. Il vento può rallentare il cancello o distorcello,provocando un aumento marcato nella forza necessaria per muoverlo.
Peso del cancello: Il peso specificato del solo cancello fornisce un 'indicazione di massima della potenza richiesta dall'azionamento. A quello riguardo è importanteanche la funzione che il cancello deve svolgere.
Temperatura: Basse temperature esterne possono renderere più dificile o impossibile l'azionamento del cancello (per es.a causa di variazioni del suolo).

Alte temperature esterne possono causare I'attivazione anticipata dell'interruzione per alta temperatura (a circa 135^ ).
Freqenza di esercizio/Rapporto d'insertizione: Gli azionamenti hanno una durata d'insertizione massima di circa 30 - 50% (per es. 50% di un'ora). Questo fattore dipende fortemente da numerousi fattori d'influenza. L'azionamento non è adatto per impiani con alto numero di ciclo (funzionamento continuato) e ciò ha come conseguenza l'estinzione della garanzia.

LAVORI DI PREPARAZIONE

Prima di procedere all 'installazione,controllare il contentuto dell'imballaggio. Si ricordi che saranno necessari alcuni materiali aggintivi, non inclusi nel kit in dotazione, come tubi vuoti, cavi, viti, tappi, ecc. Per evitare un 'oscillazione indesiderabile,il battente dovrebbe essere stabile e le cerniere dovrebbero averre meno gioco possibile. Più il cancello si muove agevolmente, più precisa deve essere la regolazione della forza.I cancelli di legno a bassa rigidità devono essere rinalforzati con una struttura di metallo.

INSTALLAZIONE DELL 'UNITÀ

1 - 9

1. Il centro di rotazione della porta si trova sulla scatola di montaggio = centro di rotazione del braccio (SUB-110 e SUB-180) (figura 5-8).

SUB-110 après portefino a 110^ gradi. Montare il braccio, che successivement viene saldato alla porta, e non dimenticare la sfera di supporto. Per i dettagli vedere ancche lesezioni relative ad assemblaggio e regolazione. (figura 2-4).

SUB-180 après portefino a 180^ gradi. Una descrizione dettagliata dell'assemblaggio è allegata al braccio SUB-180.

SUB-100S è un braccio speciale con guida, in cui l'azionamento non deve trovarsi esattamente quello il centro di rotazione. E' ideale per montaggio successivo oppure per situazioni particolari dei pilastri (max. 300kg/3m). Una descrizione dettagliata dell'assemblaggio è allegata al braccio SUB-100S. Disponibile alla metà del 2005.

1. Controllare le dimensioni d'ingombro per accertarsi di averere spazio sufficiente per praticare un foro per l'alloggiamento del motore. L'angolo di apertura del cancelllo ha un 'influenza importante sulla posizione dell'alloggiamento del motore (figura 5-7).

L'alloggiamo del motore deve essere quello nel calcestruzzo. A quello riguardo occorre tenere presente i tubi per il cablaggio elettrico e il drenaggio (figura 1). Si ricordi che le dimensioni finali dell'installazione (compreso lo strato di intonaco ecc.) determinano lo spazio disponibile. La parte superiore dell'alloggiamo del motore deve essere leggermente più alta del calcestruzzo che la circa.

Sono necessari un paio di giorni perché il calcestruzzo si consolidi Completely. L'obiettivo dovrebbe essere una resistenza nominale di almeno MG2a secondo le norme DIN (resistenza normale).

1. Dopo aver collocato in posizione I 'alloggiamo del motore, il cancello più essere montato sopra diesso. Saranno certamente necessarie delle cerniere aggiuntive per assicurare una guida corretta.
2. Il braccio con i dispositivi per commutare al funzionamento manuale deve essere saldato sul cancello. Ruotando la chiave speciale nel foro appositamente previsto,esso commuta ilsystema al funzionamento manuale,in modo che il cancello possa essere aperto manualmente,se necessario (figura 1, 4 e 8).
3. Sul pavimento devono essere montati degli arresti per limitare il movimento del cancello (figura 9).
4. Dopo ave completingo tutto il lavoro di assemblaggio, è consigliabile proteggere I'alloggamento del motore contro l'infiltrazione di acqua con uno strato di silicone signillante.

Consiglio:

Se la porta viene consegnata contemporaneamente all'azionamento (cioe quando non si tratta di un montaggio successivo), bisogna procedere come sotto descritto:

La scatola deve già essere saldata al pilastro della porta prima del montaggio; in tal modo è garantito che le distanze e i centri di rotazione non possano essere spostati. La scatola viene assemblata al pilastro.

Attenzione: Durante il montaggio deve essere tenuto contro della limitazione dello spazio fra la parte azionata e le parti circostanti dell'edificio (per es. una parete) a causa del movimento di aperture della parte azionata.

CONSIGLI PER IL DRENAGGIO 10 A e B

Se non fosse possibile collegare il drenaggio dell 'installazione agli scarichi principali, si potrebbe usare una fossa di scarico. Il pavimento deve essere permeabile all 'acqua,e la copertura dell 'alloggiamo del motore deve essere protetta contro la pioggia intensa o I 'acqua di superficie con del silicone sigillante.La fossa di scarico dovrebbe essere scavata in modo tale da essere sensibilmente più bassa del fondo dell 'alloggiamo del motore,e la sua capacité deve superare quella dell 'alloggiamo del motore.La fossa deve essere colmata con breccia grossolana o ghiaia,e deve essere piastrellata per tenere lontani sedimenti e acqua alla parte superiore e dai bianchi.Devono essere previsti dei mezzi per scaricare in questa fossa di drenaggio eventuale acqua che penetri nell 'alloggiamo del motore.

ASSEMBLAGGIO BRACCIO SUB-110

Si presume che il braccio sia giornato e che la sfera di supporto (ingrassata) sia in posizione.

CONSIGLIO: Molti pezzi hanno delle tolleranze di accoppiamento estremamente limitate, per garantire un lungo funzionamento continuato. In parte è necessario esercitare della forza per montare i pezzi. Strumenti indispensablei sono un martello in PVC e un buon utensile.

1. Inserire il braccio motore certo sul motore e fissare con la vite e il dato (figura 2).
2. Montaggio dell'arresto di finecorsa porta CHIUSA. Non serrare ancora completamente la vite, in modo che possa ancora muoversi (figura 2).
3. Montaggio dell'arresto di finecorsa porta APERTA sul braccio porta. Non serrare ancora al 100% , ma permettere del movimento (figura 4A).
4. Inserire il motore nella scatola. L'albero motore si muove all'influori nell'entrata. Posare il cavo di alimentazione del motore e portarlo alla scatola verso l'alto alla presa del distributore. Non distribuire in alcun caso la corrente nella scatola; umidità (figura 3).
5. Fissare il motore con le 4 viti (figura 3).
6. Montare il braccio di collegamento, fissarlo con le rondelle e le viti. Nel braccio di collegamento si trovano cuscinetti radenti di bronze con tolleranzi molto limitate (figura 4A).

Regolazione degli arresti di finecorsa:

Gli arresti possono essere regolati soltanto quando il motore è stato collegato all'alimentazione di corrente. Qualora la regolazione venga effettuata alla comando, il motore può essere collegato direttamente a 230 V. A quello scopoanche il condensatore deve essere collegato (vedere collegamento elettrico). Attenzione: In seguito il motore ha la forza massima e può provocare danni alla scatola e all'impianto della porta, se non viene disattivato punitualmente.

Precauzione da rispetto assolutamente: non toccare la scatola quando l'azionamento è in movimento!

1. Chiudere la porta fino alla posizione desiderata o fino all'arresto sul pavimento. Ruotare l'arresto di finecorsa finché la vite e la guarnizione non toccano con precisione il braccio di collegamento. Regolare con i dadi e serrarli TUTTI (figura 4A).
2. Aprire la porta fino alla posizione desiderata o fino all'arresto sul pavimento. Ruotare l'arresto di finecorsa finché il braccio di collegamento si trovava esattamente ad angolo retto (90^) . Regolare con i dadi e serrarli TUTTI (figura 4A).

COLLEGAMENTE ELETTRICI 11

Raccomandiamo l'impiego dei comandi CB1, GOC1A o CB11 (metà 2005). I comandi sono regolati secondo requisiti diversi. Rivolgersi al proprio rivenditore LiftMaster. Se è stato-acquistato un kit, è giorn compreso un dato.

La codificazione dei morsetti di collegamento è la segunte:

N=neutro (blu)

L1=nero - ON o OFF (commutazione se necessario)

L1=marrone - ON o OFF (commutazione se necessario)

Non dimente care di mettere a terra ilsystema!

Il condensatore deve essere collegato fra L1 e L2 (fili nero e marrone)nel circuito di lavoro,e deve essere protetto contro l'acqua.

CONTROLLO DEL FUNZIONAMENTO

Attivare la funzione "Chiusura automatica" sull'unità di lavoro. Se il cancello si après automaticamente dopo il tempo preimpostato, scambiare i conduttori marrone e nero. La maggior parte delle unità di lavoro dispone di una funzione a tempo.Questa funzione deve essere impostata a circa 3 -5 secondi in più del tempo effettivamente richiesto.L 'impostazione preliminare dovrebbe essere fattamaggiorando leggermente questo tempo,per consentire un margine di sicurezza; dopo ave effettuato le necessarie regolazioni alsystema,il tempo cui èsso essere impostato con maggiore precisione. NB: L'azionamento funziona più lentamente in condizioni di vento.

MISURE DI SICUREZZA

Un cancello con battente azionato automaticamente deve sempre essere protetto ulteriormente con I 'ausilio di lui lampeggianti, strisce di contatto e barriere

fotoelettriche. In agli caso,fare attenzione a rispetto le norme e i regolamento applicabili.

OSSERVAZIONI FINALI

Concordare la consegna dell'apricancello con il cliente. Accertarsi che le persone che azioneranno il cancello abbiano familarità con le sue funzioni e siano in grado di azionarlo alla problema. Lasciare che il cliente faccia pratica con il funzionamento del cancello, finché non ha preso dimestichezza con i seguenti aspetti:

• Interruttore principale.
• Norme di funzionamento (per es.non passare attraverso il cancello quando si sta ancora aprendo).
• Caratteristiche di sicurezza aggintive (barriere fotoelettrica, striscia di contatto,luci lampeggianti,ecc.).
• Commutazione al funzionamento manuale in caso di interruzione dell'alimentazione.
• Fornire al cliente una seriese completa di istruzioni. Invitarlo a conservare le istruzioni in un luogo sicuro e leggerle quando possibile.
• Compilare una lista di controllo, per avere una registrazione delle funzioni che sono state spiegate e degli eventuali punti non trattati.

ACCESSORI OPZIONALI 11

Vedereanche il Catalogo di prodotti LiftMaster Azionamenti per porte esterne.

Dichiarazione di Conformità

I lo sottocritto dichiaro con la presente che l'apparecchiatura specificata e tutti gli accessori soddisfano le Direttive e le Norme indicate.

Modelo: .SUB300M EN55014, EN61000-3, EN61000-4, ETS 300 683, EN 300 220-3, EN60335-1, e EN60335-2-103

Dichiarazione integrativa

Unsystema di automazione applicato a una Porta Garage devese essere installato e mantenuto in efficienza secondo tutte le istruzioni fornite dal Produktore, al fine di soddisfare le disposizioni della Direttiva Macchine 89/392/CEE.

B.P.Kelkhoff

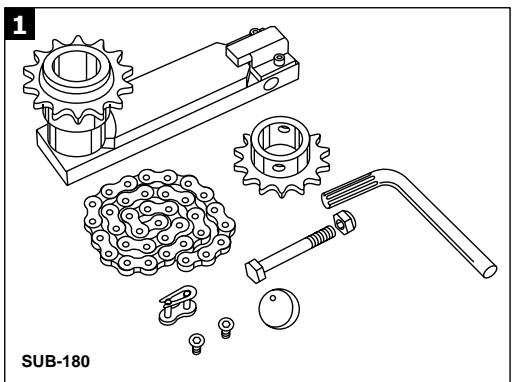

Contenuto dell'imballo (figura 1):

SUB-180 (braccio 180 gradi)

• Braccio di azionamento 180^ (1 pz)
• Catena motore-ruota 180^ (1 pz)
  Vite braccio motore (1 pz)
  Dado braccio motore (1 pz)
• Chiave di sbloccaggio (1 pz)
• Sfera di supporto (1 pz)
• Catena (1 pz)
• Serratura catena (1 pz)

ASSEMBLAGGIO con SUB300M, SUB300B

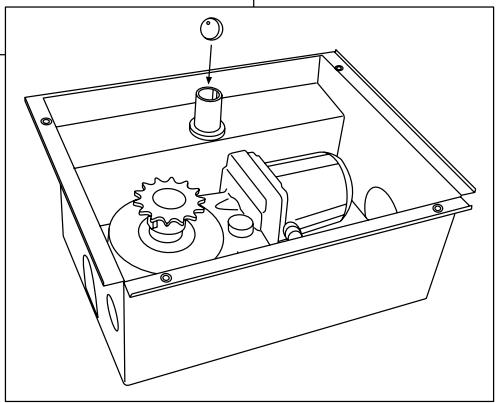

Si presume che il braccio sia giornato e che la sfera di supporto (ingrassata) sia in posizione.

CONSIGLIO: Molti pezzi hanno delle tolleranze di accoppiamento estremamente limitate, per garantire un lungo funzionamento continuato. In parte è necessario esercitare della forza per montare i pezzi. Strumenti indispensableii sono un martello in PVC e un buon utensile.

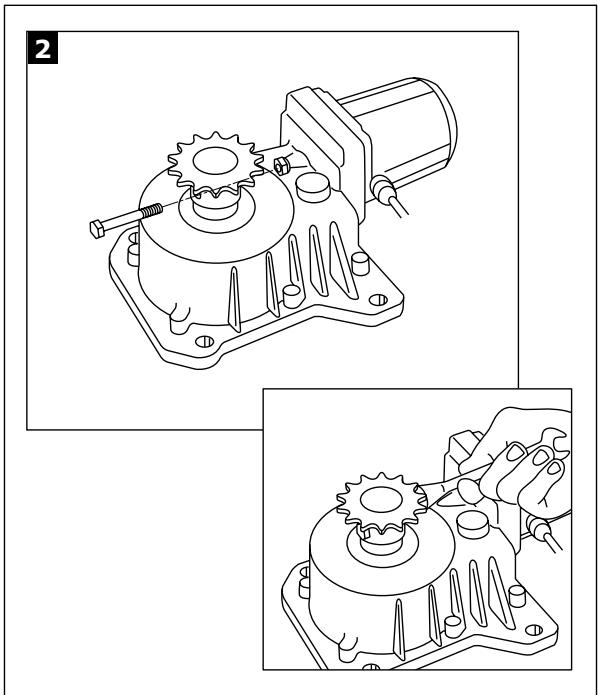

1. Inserire il pignone per catena. Fissare con la vite e il dato (figura 2).
2. Inserire il motore nella scatola. Posare il cavo di alimentazione del motore e portarlo alla scatola verso l'alto alla presa del distributore. Non distribuire in alcun caso la corrente nella scatola; umidità! (figura 3).

Queste istruzioni descrivono l'assemblaggio fra il braccio di azionamento SUB-180, SUB300M, SUB300B.

Indicazioni di sicurezza e avventenze devono essere desunte delle istruzioni del braccio SUB300B e assolutamente rispetto.

Attenzione: Durante il montaggio deve essere tenuto conto della limitazione dello spazio fra la parte azionata e le parti circostanti dell'edificio (per es. una parete) a causa del movimento di aperture della parte azionata.

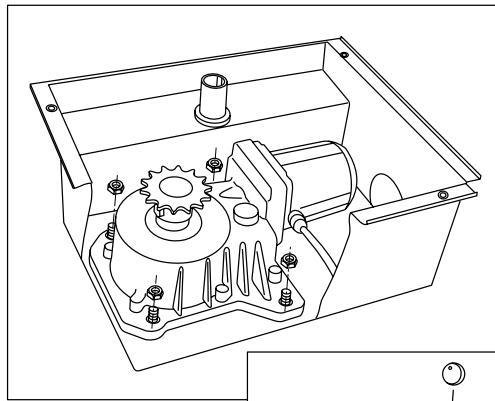

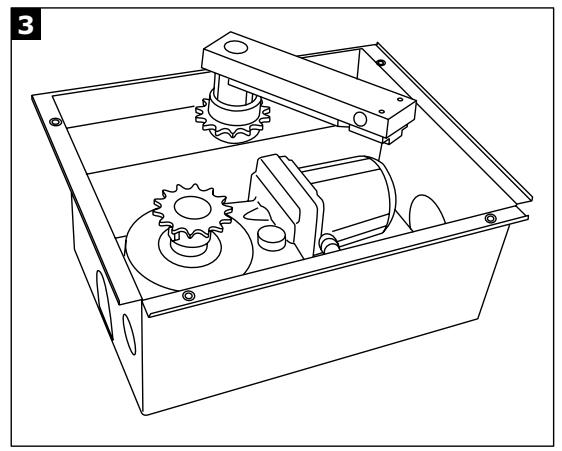

1. Fissare il motore con le 4 viti (figura 3).

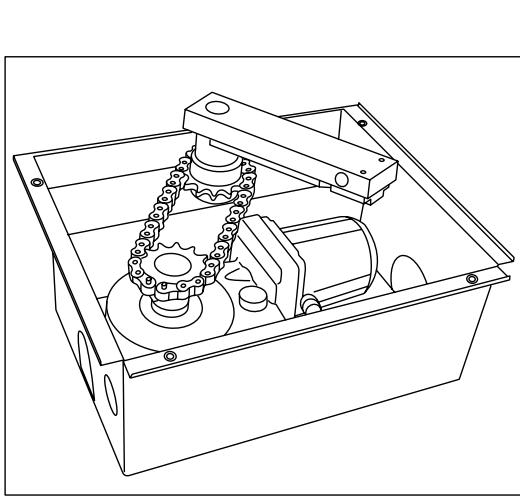

2. Applicare la catena e fissarla con l'ausilio dell'apposita chiusura (figura 4).

Regolazione

Il dato da 180^ non ha arresti nella scatola. E' estremamente importante che siano previsti degli arresti sul pavimento per la porta. Questi arresti devono essere realizzati in esecuzione robusta.
