GEBRUIKSAANWIJZING SUB300 CHAMBERLAIN

Ondergrondse aandrijving

Istruzioni

Voor Service: 020-684-7978

CHAMBERLAIN

LiftMaster

PROFESSIONAL

SUB100S

SUB100S-arm voor ondervloergaandrijvingenuit de SUB-reeks

Toepassing:

De SUB100S-adapterarm worden toegepast voor draaihekken, waarbij de klassieke installmentie Niet möglich is. Bij een klassieke installmentie vomt het draaipunt van het hek tegelijktijd het Draaipunt van de motorarm. Dit is heel eenvoudig, wonneer de hekpilaren samen met de

aandrijving worden geplaatst; op een laterijdstip worden hetECHter moeilijker. Of de maatnauwkeurigheid kan nicht worden gegardeerd of de box kan Niet dicht genoeg op de pilaar worden geschoven.

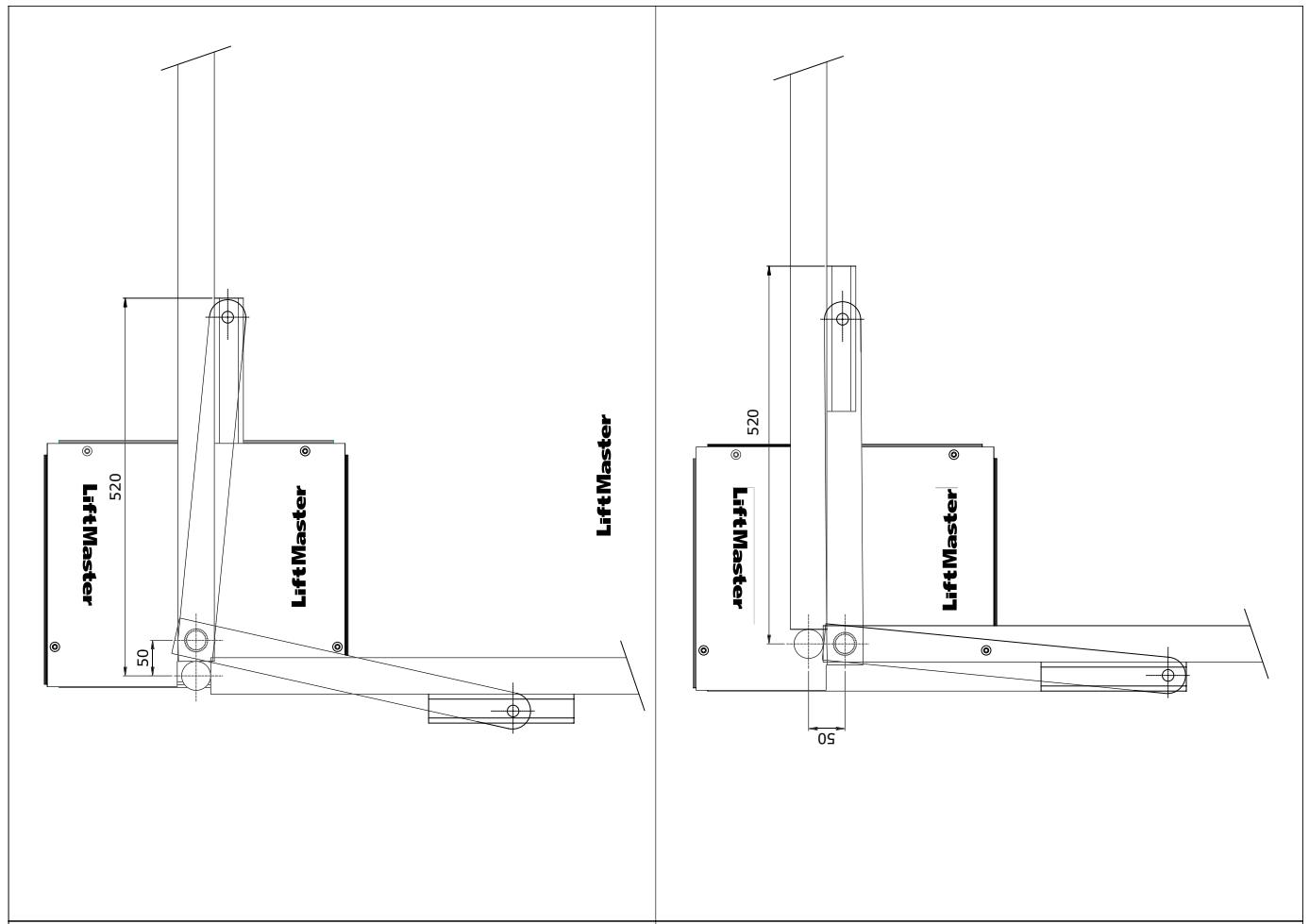

Met de SUB100S-arm is een verschuiving van de draaipunten van 5 cm in alle richtingen om het draaipunt möglichk.

De verschuiving van het draaipunt is begrenst tot 5 cm waarlijk schaarbeweging tussen arm en hek ontstaat.

Montage:

DDe arm worden bij de SUB-110-arm of SUB-180-arm met de looprol maar boven vastgelast.

De looprol beweegt in de U-rail en compensateert het draaipuntverschil (max. 5 cm).

De bevestiging aan een houten hek is kritisch en hier moet de U-rail worden verlengd, zodat deze beter kan worden vastgeschroefd en Niet loslaat in het hout.

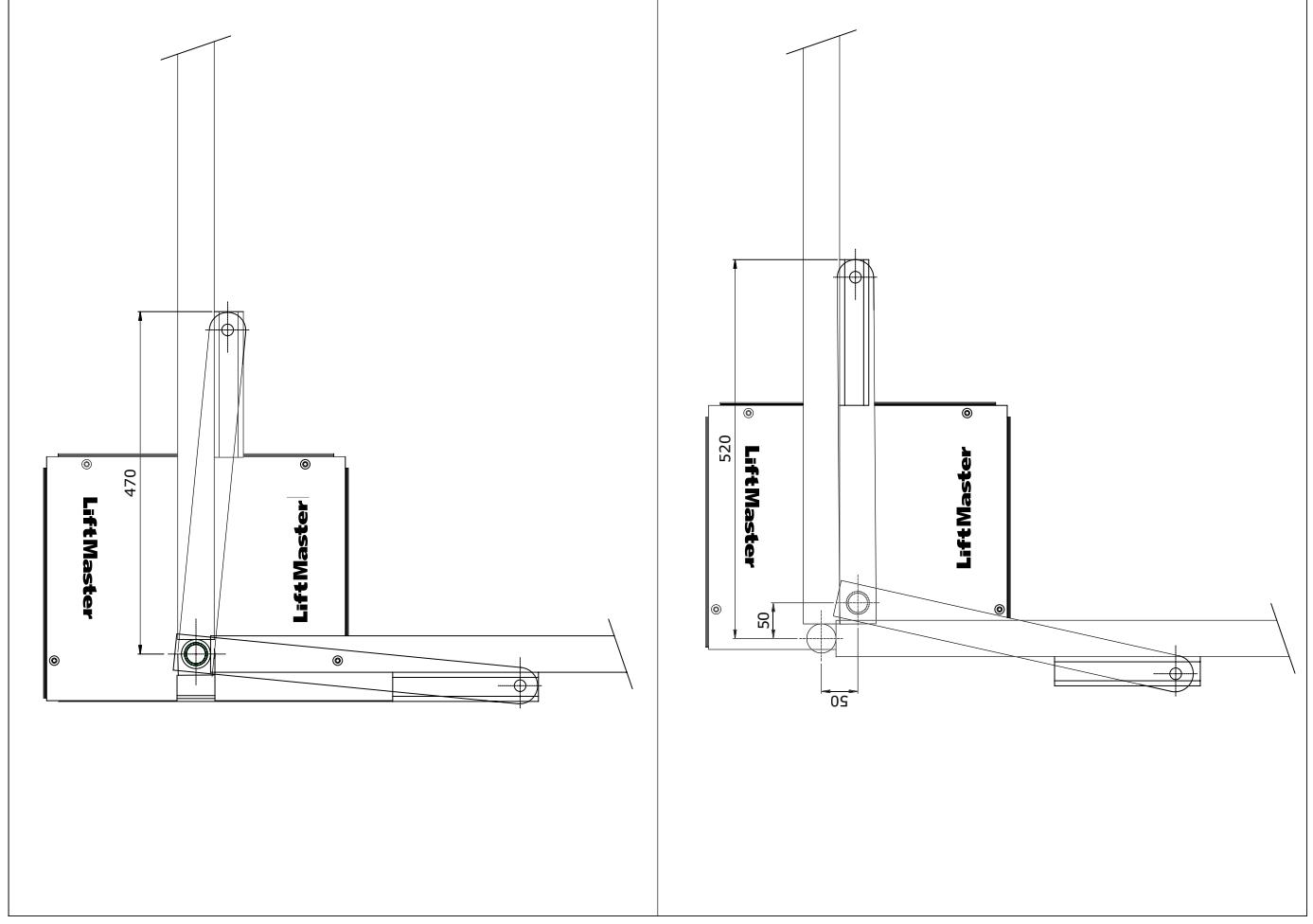

Montage bij minder dan 6 cm tussen hek en rijbaan.

De U-rail worden aan de binnenNZijde van het hekframe gelast. De deksel van de aandrijvingsbox moet zich op rijbaanhoogte of hoger bevinden. De arm past Niet meer onder het hek door. Het draaipunt要去ar de binnenNZijde van het hek worden verplaatst.

Montage bij 6 tot ca. 12 cm afstand:tussen hek en rijbaan.

De U-rail worden aan de binnenNZijde van het hekframe gelast.

Montage bij meer dan 12 cm afstand+tussen hek en rijbaan.

Het verschil met de andere varianten bestaat eruit dat de U-rail direct onder aan het hekframe worden gemonteerd. Zijn de afstanden zeer groot, worden erussen de motorarm en de SUB100S-arm een versteviging (plat ijzer) aangebracht om het niveau te compenseren.

De ondervloeraandrijving moet in het algemeen zo zich可能导致 bij het draaipunt worden gemonteerd.

De looprol en de rail要去en worden ingevet.

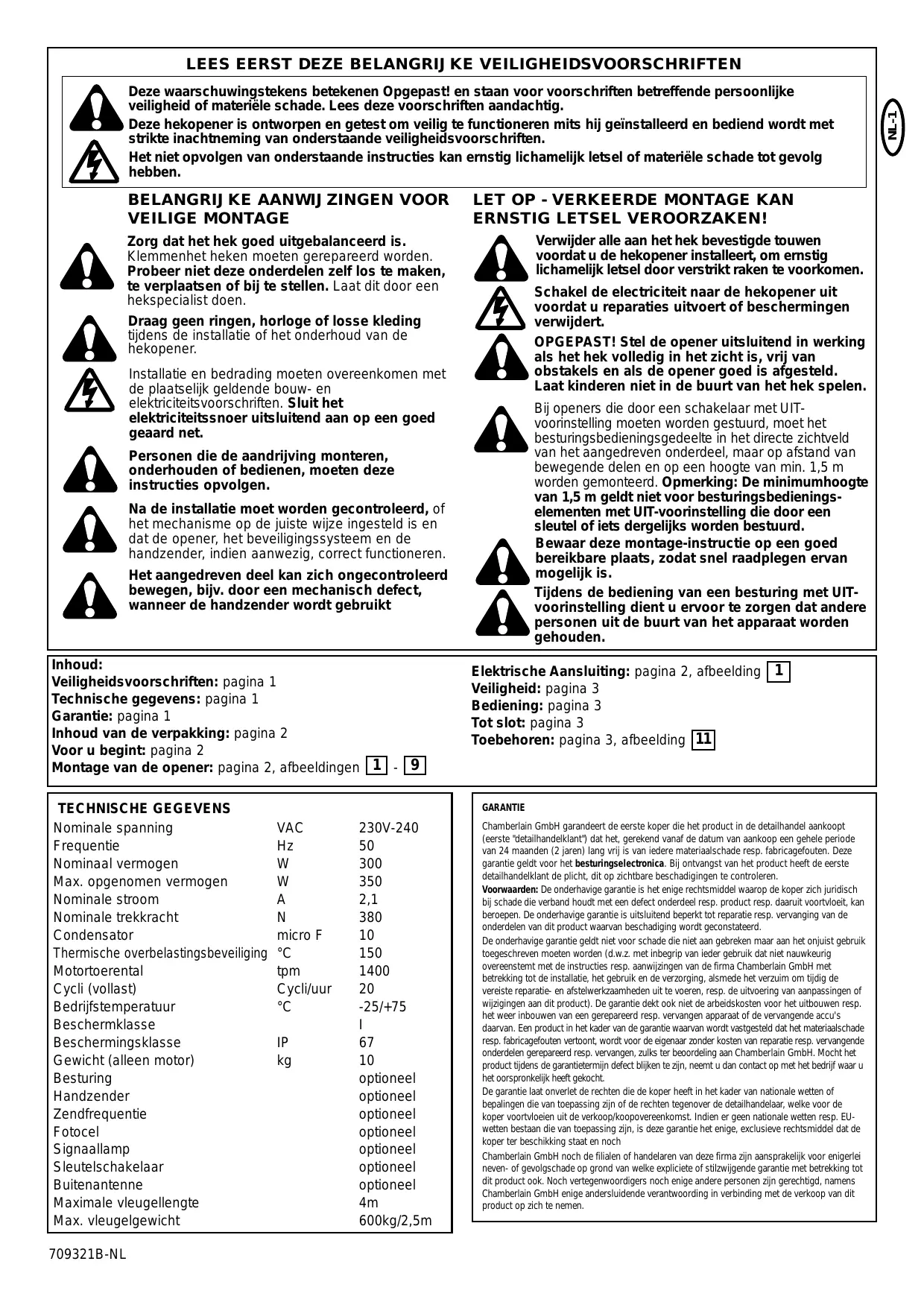

Deze waarschuwingstekens beteken Opgepast! en staan voor voorschriften betreffende persoonlijke visigheid of materiele schade. Lees deze voorschriften aandachtig.

Deze hekopen is ontworpen en getest om veilig te functioneren mits hij geinstalleerd en bediend worden met strikte inachtneming van onderstaande veiligheidsvoorschriften.

Het Niet opvolgen van onderstaande instructies kan ernstig lichamelijk letsel of materièle schade tot gevolg hebben.

BELANGRIJKE AANWIJZINGEN VOOR VEILIGE MONTAGE

Zorg dat het hek goed uitgebalanceer

Klemmenhet heken要去en gerepareerd worden. Probeer Niet deze onderdelen zich los te make, te verplaatsen of bij te stellen. Laat dit door een hekspecialist doeon.

Draag geen ringen, horloge of losse kleding tijdens de installmentie of het onderhoud van de hekopener.

Installatie en bedrading moeten overeenkomen met deplaatselijk geldende bouw- en elektriciteitsvoorschriften. Sluit het elektriciteitssnoeruitsluitend aan op een goed geaard net.

Personen die de aandrijving monteren, onderhonden of bedieren, moeten deze instructies opvolgen.

Na de installmentie要去 worden gecontrolerdd, of het mechanisme op de juiste wijze ingesteld is en dat de opener, het beveiligingsystemen en de handzender, indien aanwezig, correct functioneren.

Het aangedreten deel kan zich ongecontroleerd bewegen, bijv. door een mechanisch defect, wanneer de handzender worden gebruikt

LET OP - VERKEERDE MONTAGE KAN ERNSTIG LETSEL VEROORZAKEN!

Verwijder alle aan het hek bevestigde touwen voordat u de hekopener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen.

Schakel de electriciteit waar de hekopener uit voordat u reparationsuitvoert of beschermingen verwijdert.

OPGEPAST! Stel de opener uitsluitend in werkig als het hek volledig in het zich is, vrij van obstkels en als de opener goed is afgesteld. Laat kinderen Niet in de buurt van het hek spelen.

Bij openers die door een schakelaar met UIT-voorinstelling要去en worden gestuurd,要去 het besturingsbedieningsgedeelte in het directe zichveld van het aangedreven onderdeel, maar op afstand van bewegende delen en op een hoogte van min. 1,5 m worden gemonteerd. Opmerking: De minimumhoogte van 1,5 m geldt nicht voor besturingsbedienings-elementen met UIT-voorinstelling die door een sleutel of iets dergelijk words bestuurd.

Bewaar deze montage-instructie op een goed bereikbare plaats, zodate snel raadplegen ervan möglichk is.

Tijdens de bediening van een besturing met UITvoorinstelling dient u ervoor te zorgen dat andere Personen uit de buurt van het apparaat worden gezchoolden.

Inhoud:

Veiligheidsvoorschriften: pagina 1

Technische gegevens: pagina 1

Garantie: pagina 1

Inhoud van de verpakking: pagina 2

Montage van de opener: pagina 2, afbeeldingen [1] - [9]

Elektrische Aansluiting: pagina 2, afbeelding 1

Veiligheid: pagina 3

Bediening: pagina 3

Tot slot: pagina 3

Toebehoren: pagina 3, afbeelding 11

TECHNISCHE GEGEVENS

Nominale spanning	VAC	230V-240
Frequentie	Hz	50
Nominaal vermogen	W	300
Max. opgenomen vermogen	W	350
Nominale stroom	A	2,1
Nominale trekkracht	N	380
Condensator	micro F	10
Thermische overbelastingsbeveiliging	°C	150
Motortoerental	tpm	1400
Cycli (vollast)	Cycli/eur	20
Bedrijftstemperatuur	°C	-25/+75
Beschermklasse		I
Beschermingsklasse	IP	67
Gewicht (alleen motor)	kg	10
Besturing		optioneel
Handzender		optioneel
Zendfrequentie		optioneel
Fotocel		optioneel
Signaallamp		optioneel
Sleutelschakelaar		optioneel
Buitenantenne		optioneel
Maximale vleugellenge		4m
Max. vleugelgewicht		600kg/2,5t

GARANTIE

Chamberlain GmbH garandeert de eerste koper die het product in de detailhandel aankoop (eerste "detailedhandelklant") dat het, gerekend vanaf de datum van aankoop een geheleperiode van 24 maanden (2 jaren) lang vrij is vanijdere materiaalschade resp. fabricagefouten. Deze garantie geldt voor het besturingsselectronica. Bij ontvangst van het product heeft de eerste detailhandelklant de plicht, dit op zichbare beschadigingen te controlleren.

Voorwaarden: De onderhavige garantie is het eenige rechtsmiddel waarop de koper zich juridisch bij schade die verband houdt met een defect onderdeel resp. product resp.的那一uit voortvloeit, kan beroepen. De onderhavige garantie isuitsluitend beperkt tot reparatie resp. verwangning van de onderdelen van dit product waarvan beschadiging worden geconstasteerd.

De onderhavige garantie geldt nicht voor schade die Niet aan gebrekenaar aan het onjuist gebruik toegeschreven moeten worden (d.w.z. met inebrip van ieder gebruik dat net nauwkeurig overeenstmet de instructies resp. aanwijzingen van de firma Chamberlain GmbH met betrekking tot de installment, het gebruik en de verzorging, alsmede het verzuim omijdig de vereiste reparatie- en afstelwerkzaamheden uit te voeren, resp. de utlovoerung van aanpassingen of wijzigingen aan dit product). De garantie gegdt ook nicht de arbeidskosten voor het uitbouwen resp. het wee inbouwen van een gerepareerd resp. verrangen apparaat of de verrangende accu's waarvan. Een product in het kader van de garantie waarvan wordt vastgesteld dat het materiaalschade resp. fabricagefouten vertoont, worden voor de eigenaar zonder kosten van reparatie resp. verrangende onderdelen gerepareerd resp. verrangen, zulks ter beordeling aan Chamberlain GmbH. Mocht het product tijdens de garantietermijn defect blikken te zijn, neemt u dan contact op met het bedrijf waar u het oorspronkelijk hebelt gekocht.

De garantie laut onverlet de rechten die de koper heeft in het kader van nationale wetten of bepalingen die van toepassing zijn de de rechten tegenover de detailhandelaar, welke voor de koper voortvloeien uit de verkoop/koopovereenkomst. Indien er geen nationale wetten resp. EU-wetten bestaan die van toepassing zijn, is deze garantie het enige, exclusive revchtsmiddel dat de koper ter beschikking staat en noch

Chamberlain GmbH noch de filialen of handelaren van deze firma zichs aansprakelijk voor enigerlei neven- of gevolgschade op grond van welke expliciete of stilzwijgende garantie met betrekking tot dit product ook. Noch vertegenvoordigers noch enige andere personen zijn:gerechtigd, namens Chamberlain GmbH eenige andersluidende verantwoordding in verbinding met de verkoop van dit product op zich te nemen.

VERPAKKINGsinHoud

SUB300M (motor)

• Motor incl. aansluitkabel
• Condensator

SUB300B (box)

• Box (1x)
• Deksel voor box (1x)
• Paneel voor box (1x)
• Schroeven voor deksel (4x)
• Moeren voor motor (4x)

• Openerarm 110^ (1x)
• Motorarm 110^ ( 1x)
• Schroef motorarm (1x)
  Moer motorarm (1x)
• Ontgrendelingssleutel (1x)
  Lagerkogel (1x)
• Eindaanslag box OPEN (1x)
  Eindaanslag DICTH (1x)
• Verboundingsarm
• Schroeven verbindingsarm (2x)
• Schijven verbindingsarm (2x)

SUB-180 (180°-arm)

Opent deuren tot 180^

Medio 2005 leverbaar. Wordt gebruikt wanner de box nicht dusdanig kan worden geinstalleerd dat de draapunten onder elkaar liggen.

VOORUBEGINT

Bij de installmentie van een ondergrondse opener is planning en précise van groot belang. Dit garandeert dat de werkig van de opener later

niet beperkt of onmogelijk is.

Afwatering, drainage of afvoer moet aanwezig zijn, anders is een foutieve werkig onvermijdelijk.

Heklengte: De heklenge speelt een grote rol. Wind kan een remmende werkung hebben of het hek zichs stilzetten, waardoor beduidendeer kracht geleverd moet worden.
Hekgewicht: De informatatie bij het hekgewicht is slechts een richtgrootheid, die zeer sterk van de daadwerkelijkke behoefte kan afwijken. Van belang is ook de functie.
Temperatuur: Lage buitentemperaturen können het in gang zetten bemoeilijken (bodemveranderingen e.d.) of onmogelijk make. Hoge buitentemperaturen können de temperatuurbveiliging (ca. 135^ ) erder activeren.
Bedrijfsfrequentie/Inschakelduur: De openers hebben een maximale inschakelduur van ca. 30 - 50% (bijv. 50% van een uur). Deze factor is sterk afhankelijk van vele invloedsfactoren. De opener is nicht geschikt voor installaties met hoge cycliwaarde (duurbedrijf) en een dergelijk toepassing heeft tot gevolg dat de garantie kommt te verrallen.

VOORBEREIDINGEN

Controleer voor de montage de inhoud van de verpakking op volledigheid. Houd er rekening mee dat u nog materiaal nodigkest hebden dat begrijpelijkerwijs Niet meegeleverd worden (lege buizen, kabels, schroeven, pluggen etc.). Om ongewenste slingerbewegingen te voorkomen, dient de vleugel stabel te zich en dieren de scharnieren zo weinig möglich speleng te hebben. Hoe Lichter de vleugel loopt, hoe fjinner de kracht要去 worden ingesteld. Instabiele houten hekken dienen te worden verstvigd met een metalen raam.

MONTAGE VAN DE AANDRIJVING 1-9

1. Het draaipunt van de deur bevindt zich op de montagebox = draaipunt van de arm (SUB-110 en SUB-180) (afbeeldingen 5-8).

SUB-110 opent deuren tot 110 graden. Monteer de arm die later aan de deur wordt gelast en vergeet nicht de lagerkogel. Details vindt u ook onder Samenbouw en Instelling (afbeelingen 2-4).

SUB-180 opent deuren tot 180 graden. Een gedetailleerde beschrijving van de samenbouw is bij de SUB-180-arm ingesloten.

SUB-100S is een speciale arm met rails waar bij de opener Niet exact onder het draaipunt hoeft te liggen. Dat is ideaal voor inbouw achteraf of speciale pijlersituaties (max. 300kg / 3m ). Een gedetailleerde beschrijving van de samenbouw is bij de SUB-100S-arm ingesloten. Medio 2005 leverbaar.

1. Stel vast welke afmetingen het gat moet hebben waarin de box moet komen. Voor deplaatsing van de box is de openingshoek van het hek van belang (afbeeldingen 5-7).

De box moet in beton ingebed worden; let waar bij op de lege buizen voor de stroom en de afwatering (afbeelding 1). Let ook op de definitieve ondersteuning van de installmentie (plaveiing etc.). De minimale hoogte van de box is boven de LASTE laag.

Het duurt enkele dagen voor het beton de nooodzakelijkde hardheid heeft. De minimale hardheidsklasse is MG2a (volgens DIN -normale hardheid).

1. Hierna kan het hek geplaatst worden. Extra scharnieren voor de geleidingং te allen tijde noodzakelijk.

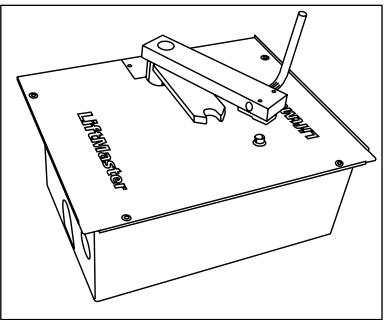

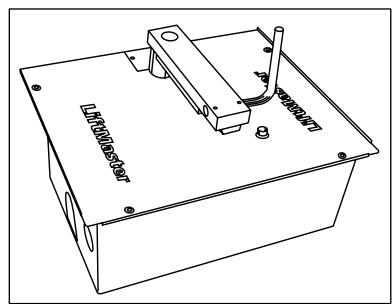

2. De arm met de ontgrendeling moet aan het hek gelast worden. Door aan de sleutel voor ontgrendeling te draaien, worden het hek ontgrendeld en kan het met de hand geopend worden (afbeeldingen 1,4 en 8).
3. Het is absolutnoodzakelijk eindaanslagen op de grond te monteren voor de loopbegrenzing (afbeelding 9).
4. Nadat de montage voltooid is, is het aan te raden de box met silicone aanvullend gegen binnendringend water te beschermen.

Tip:

Wordt de deur tegelijkertijd met de opener geleverd (geen montage achefteraf), dan要去 als volgt te werk worden gegaan:

De box moet reeds voor de inbouw op de pijler van de deur worden gelast, hierdoor worden gegardeerd dat de draaipunten en afstanden nicht{kennenverschuiven. De box wordt met de pijler samengeboudw.

Let op: Tijdens de montage要去 rekening worden gehonden met een insluiting tussen het aangedreten deel en de omringende delen van het gebouw (bijv. een muur) op basis van de openingsbeweging van het aangedreten deel.

TIPS VOOR AFWATERING 10 A en B

Indien een verbinding met het riool Niet möglichk is, dan biedt een privaatput wellicht uitkomst. Het water要去 door de bodem van deze put hunnen wegijpelen en het deksel van de box dient met silicone gegen doorsijpelend water beschermd te worden. Hiervoorgraaf u een kuil die duidelijk lager ligt dan de bodem van de box en die tenminste even groot is. Vul het gat op met grove kiezels/steengruis endek het af met een laag zandloss ter bescherming gegen slib en water dat van de zij- en bovenkant binnendringt. Laat hier het water van de box instromen.

SAMENBOUW ARM SUB-110

Hier worden ervan uitgegaan dat de arm reeds gemonteerd is en de lagerkogel (ingevet) zich op z'nplaats bevindt. TIP: Veel onderdelen hebben zeerkleine passingstolerancies om een lang en duurzaam bedrivf te kunnen garanderen. Er worden zo nu en dan kracht vereist om de onderdelen te monteren. Een kunststofhamer en goed gereedschap zichnoodzakelijk.

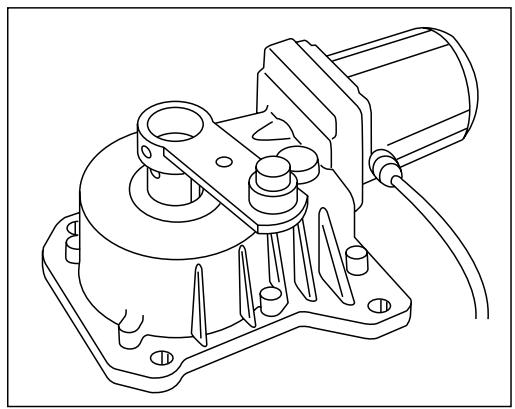

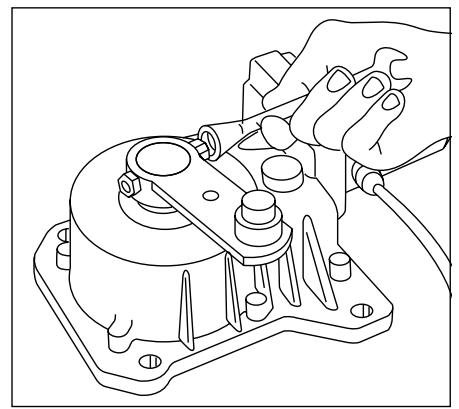

1. Korte motorarm op de motor opsteken en bevestigen met de schroef en de moer (afbeelding 2).

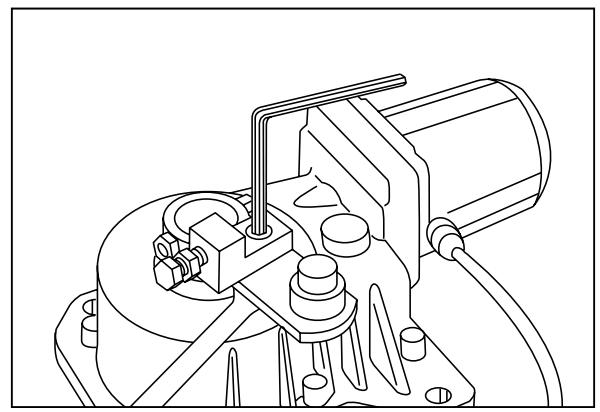

2. Montage van de eindaanslag deur DICTH. Draai de schroef nog Niet—helemaal vast, zodat deze nog kan worden bewogen (afbeelding 2).
3. Montage van de aanslag deur OPEN op de deurarm. Nog Niet 100% vastdraaien, maar beweging nog toelaten (afbeelding 4A).

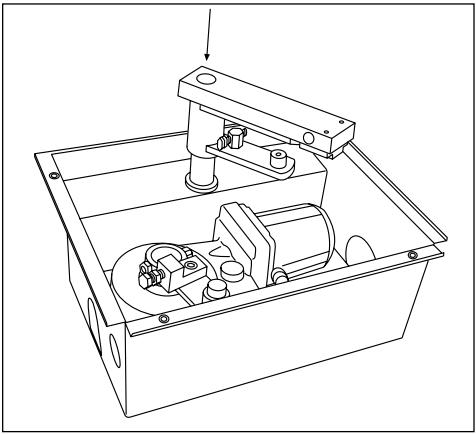

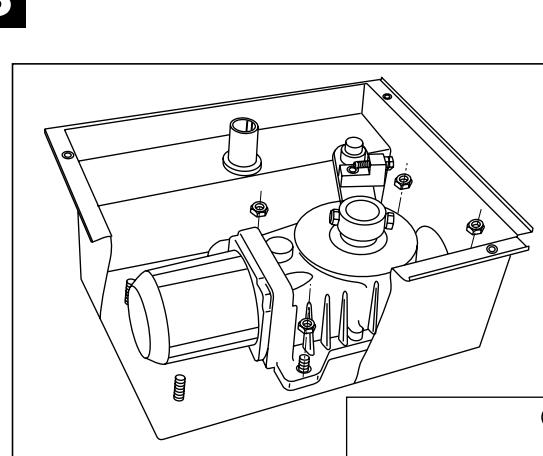

4. Motor in de box plaatsen. De motoras wijst maar buiten in de inrijrichting. Stroomkabel motor aanleggen en vanuit de box maar bovenহ de verdendoos leiden. In geen geval in de box de stroom verdelen (afbeelding 3).

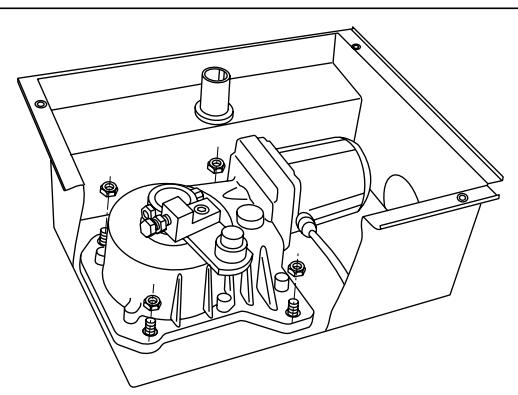

5. Motor met de 4 schroeven vastdraaien (afbeelding 3).

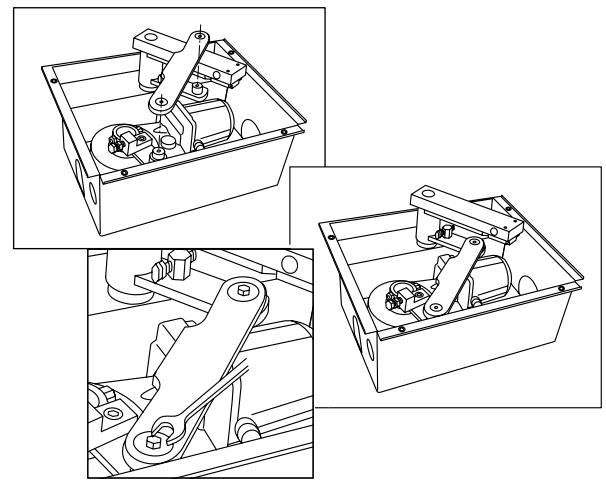

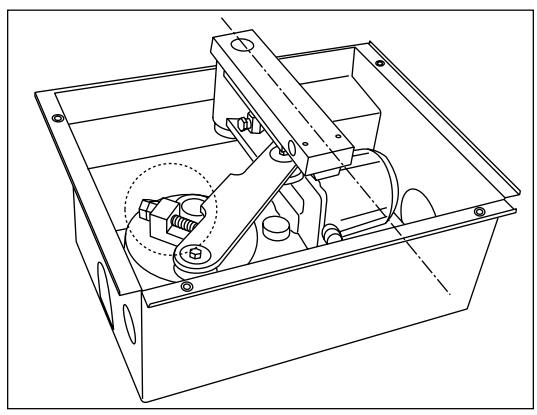

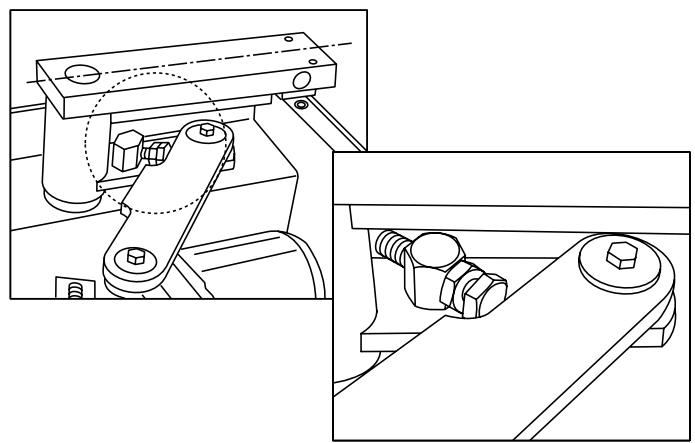

6. Verbindingsarm plaatsen, met de schijven en schroeven vastzetten. In de verbindingsarm bevindt zich het bronze glijlager met zeer nauwkeurige passingen (afbeelding 4A). Instellen van de eindaanslagen:

De aanslagen können pas worden ingesteld, wanneer de motor op de stroomvoorziening aangesloten is. Wanneer de instelling zonder besturing要去 worden gemaatkt, kan de motor direct op 230V worden aangesloten. De condensator要去 waarvooreveneens worden aangesloten (zie Elektrische aansluiting).

Let op: De motor heeft dan de grootste kracht en kan defecten veroorzaken aan de box en de deurinstallatie, wonneer hij Nietijdig wordenuitgeschakeld.

Absolut op letten: Niet de box aanraken verwijl de opener in beweging is!

1. Deur sluiten tot de gewenste positie resp. tot de vloeraanslag. Eindaanslag dusdanig draaien dat de schroef en het beslag precies de verbindingsarm raken. Met behulp van de moer instellen en ALLE vastdraaien (afbeelding 4A).
2. Deur openen tot de gewenste positie resp. tot de vloeraanslag. Eindaanslag dusdanig draaien dat de verbindingsarm precies onder een rechte hoek (90^) worden geraakt. Met behulp van de moer instellen en ALLE vastdraaien (afbeelding 4A).

Wij adviseren het gebruik van de besturingen CB1, GOC1A of CB11 (medio 2005). De besturingen zijn aangepast aan de verschillende vereisten. Neem contact op met uw LiftMaster-dealer. Wanner een pakket gekocht is, bevat deze reeds een besturing.

De betekenis van de symbolen voor de aansluiting:

N=neutraal (blauw)

L1= zwart, aan ofuit (indien nodig verwisselen)

L1= bruin, aan ofuit (indien nodig verwisselen)

Vergeet Niet het systeme te aarden!

De condensator dient beschermd te worden gegen binnendringend water (in de bediening). L1 ÷ L2 (zwart/bruin).

BEDIENING

Activeer de functie "automatisch sluiten" op de bediening. Indien het hek na de ingesteldeijd automatisch opent,要去en de twee leidingen (bruin/zwart) verwisseld worden. De meeste bedieningen hebben een tijdfunctie. Deze要去chtijd ongeveeer 3-5 seconden longer ingesteld worden dan degewenste duur. Stel de bediening in eerste instantie ongeveer op de gewenste duur af (wel enkele seconden langer). Pas bij de uiteindelijke instelling worden de bediening precies agesteld. N.B.: bij windbelasting opent het hek langzamer.

VEILIGHEID

Alle hekopeners dienen voor extra verilgheid voorzien te worden van knipperlichten, contactijsten en een Foto-elektrische beveiliging.

Neemt u te allen tijde de voor u geldende iften en bepalingen in acht.

TOT SLOT

Plan de overdracht samen met u klant en zorg ervoor dat de klant en alle andere mensen die het hek in de toekomst gaan bedieren, alle belangrijke functies kennen en deze zonder problemen können gebruiken. Laat uw klant alle functies zich oefenen, tot de volgende functies voor hem geen geheimen meer hebben:

• Hoofdschakelaar
• Regels ontrent het gebruik (bv. Niet door het hek rijden als dit nog Niet stilstaat)
• Aanvullende beveiligingen (photo-elektrische beveiligingen, contactlijsten, knipperlichten etc.)
• Ontgrendeling bij stroomuitval
• Overhandig alle handleidingen aan de klant en geef de klant opdracht deze goed te bewaren en regelmatig door te lezen.
• Stel bij de overdracht een checklist op, waarin u vastlegt welke functies wel en welke punten nicht zijn doorgenomen.

OPTIONEEL TOEBEHOREN 11

Zie ook LiftMaster-productcatalogus Deuropeners.

Verklaring van overeenstemming

De ondergetekte verklaart hierbij dat de gespecifieerde apparatuur en alle accessoires voldoen aan de vermelde richtlijnen en normen.

Model: SUB300M

EN55014. EN61000-3. EN61000-4. ETS 300 683. EN 300 220-3. EN60335-1. en

EN60335-2-103

Een elektrische garagedeuropener, in combinatie met een garagedeur, moet worden geinstalleerd en onderhoden overeenkomstig alle instructies van de fabrikant, om aan de bepaillungen van de Machinerichtlijn 89/392/EEG te voldoen.

B. P. Kelkhoff

Ondergrondse aandrijving

Istruzioni

Voor Service: 020-684-7978

2

3

4 A

4 B

Verpakkingsinhoud (afbeelding 1):

Hier worden er vanuit gegaan dat de 180^ -arm reeds gemonteerd is en de lagerkogel (ingevet) zich op+zijnplaats bevindt.

TIP: Veel onderden haben zeerkleine passingstolerancies om een lang en duurzaam bedrijf te konnen garanderen. Er worden zo nu en dan kracht vereist om de onderden te monteren. Een kunststofhamer en goed gereedschap zichnoodzakelijk.

1. Opsteken van het kettingtandwiel. Bevestigen met de schroef en de moer (afbeelding 2).
2. Motor in de box plaatsen. Stroomkabel motor aanleggen en vanuit de box maar bovenaar de verdendoos leiden. In geen geval in de box de stroom verdelen; Vocht! (afbeelding 3).

Deze handleiding beschrijft de samenbouwussen aandrijvingsarm SUB-180,SUB300M,SUB300B.

De veiligheids- en waarschuwingsinstrumenties in de SUB300B-handleiding要去en absolut worden geraadpleegd en opgevolgd.

Let op: Tijdens de montage要去 rekening worden gehonden met een insluiting tussen het aangedreten deel en de omringende delen van het gebouw (bijv. een muur) op basis van de openingsbeweging van het aangedreten deel.

1. Motor met de 4 schroeven vastdraaien (afbeelding 3).
2. Ketting omleggen en met behulp van kettingslot borgen (afbeelding 4).

Instellen

De 180^ -overbrenging heeft geen aanslagen in de box. Het is zeer belangrijk dat vloeraanslagen voor het hek aanwezig zijn. Deze要去en stabeluiitgevoerd zich.
