MANUAL DE USUARIO BAS300 CHAMBERLAIN

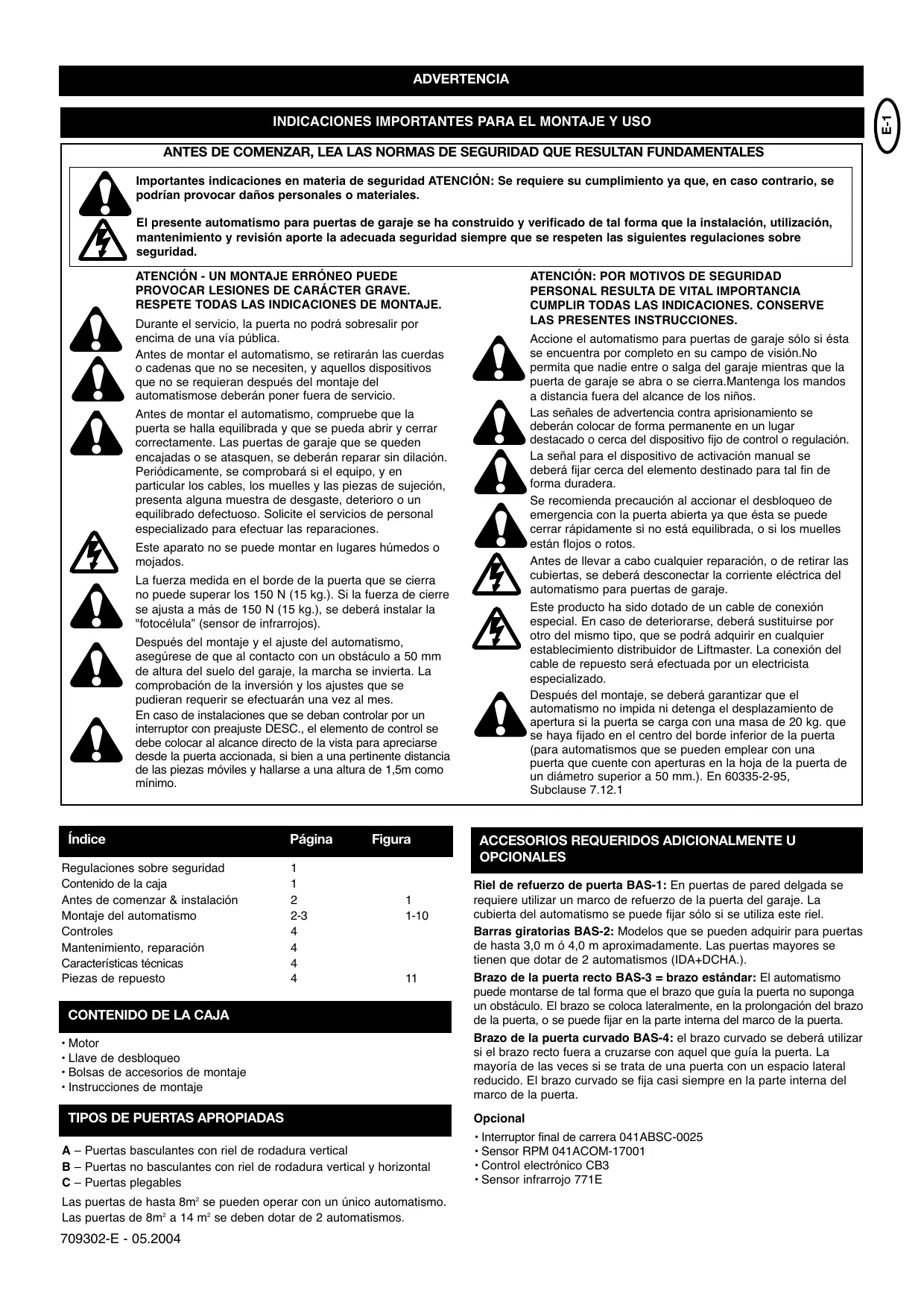

INDICACIONES IMPORTANTES PARA EL MONTAJE Y USO ANTES DE COMENZAR, LEA LAS NORMAS DE SEGURIDAD QUE RESULTAN FUNDAMENTALES Importantes indicaciones en materia de seguridad ATENCIÓN: Se requiere su cumplimiento ya que, en caso contrario, se podrían provocar daños personales o materiales. El presente automatismo para puertas de garaje se ha construido y verificado de tal forma que la instalación, utilización, mantenimiento y revisión aporte la adecuada seguridad siempre que se respeten las siguientes regulaciones sobre seguridad. ATENCIÓN - UN MONTAJE ERRÓNEO PUEDE PROVOCAR LESIONES DE CARÁCTER GRAVE. RESPETE TODAS LAS INDICACIONES DE MONTAJE.

ATENCIÓN: POR MOTIVOS DE SEGURIDAD PERSONAL RESULTA DE VITAL IMPORTANCIA CUMPLIR TODAS LAS INDICACIONES. CONSERVE LAS PRESENTES INSTRUCCIONES.

Durante el servicio, la puerta no podrá sobresalir por encima de una vía pública.

Antes de montar el automatismo, se retirarán las cuerdas o cadenas que no se necesiten, y aquellos dispositivos que no se requieran después del montaje del automatismose deberán poner fuera de servicio.

Accione el automatismo para puertas de garaje sólo si ésta se encuentra por completo en su campo de visión.No permita que nadie entre o salga del garaje mientras que la puerta de garaje se abra o se cierra.Mantenga los mandos a distancia fuera del alcance de los niños.

Las señales de advertencia contra aprisionamiento se deberán colocar de forma permanente en un lugar destacado o cerca del dispositivo fijo de control o regulación. La señal para el dispositivo de activación manual se deberá fijar cerca del elemento destinado para tal fin de forma duradera. Se recomienda precaución al accionar el desbloqueo de emergencia con la puerta abierta ya que ésta se puede cerrar rápidamente si no está equilibrada, o si los muelles están flojos o rotos. Antes de llevar a cabo cualquier reparación, o de retirar las cubiertas, se deberá desconectar la corriente eléctrica del automatismo para puertas de garaje. Este producto ha sido dotado de un cable de conexión especial. En caso de deteriorarse, deberá sustituirse por otro del mismo tipo, que se podrá adquirir en cualquier establecimiento distribuidor de Liftmaster. La conexión del cable de repuesto será efectuada por un electricista especializado. Después del montaje, se deberá garantizar que el automatismo no impida ni detenga el desplazamiento de apertura si la puerta se carga con una masa de 20 kg. que se haya fijado en el centro del borde inferior de la puerta (para automatismos que se pueden emplear con una puerta que cuente con aperturas en la hoja de la puerta de un diámetro superior a 50 mm.). En 60335-2-95, Subclause 7.12.1

Antes de montar el automatismo, compruebe que la puerta se halla equilibrada y que se pueda abrir y cerrar correctamente. Las puertas de garaje que se queden encajadas o se atasquen, se deberán reparar sin dilación.

Periódicamente, se comprobará si el equipo, y en particular los cables, los muelles y las piezas de sujeción, presenta alguna muestra de desgaste, deterioro o un equilibrado defectuoso. Solicite el servicios de personal especializado para efectuar las reparaciones. Este aparato no se puede montar en lugares húmedos o mojados. La fuerza medida en el borde de la puerta que se cierra no puede superar los 150 N (15 kg.). Si la fuerza de cierre se ajusta a más de 150 N (15 kg.), se deberá instalar la "fotocélula” (sensor de infrarrojos). Después del montaje y el ajuste del automatismo, asegúrese de que al contacto con un obstáculo a 50 mm de altura del suelo del garaje, la marcha se invierta. La comprobación de la inversión y los ajustes que se pudieran requerir se efectuarán una vez al mes. En caso de instalaciones que se deban controlar por un interruptor con preajuste DESC., el elemento de control se debe colocar al alcance directo de la vista para apreciarse desde la puerta accionada, si bien a una pertinente distancia de las piezas móviles y hallarse a una altura de 1,5m como mínimo.

Regulaciones sobre seguridad Contenido de la caja Antes de comenzar & instalación Montaje del automatismo Controles Mantenimiento, reparación Características técnicas Piezas de repuesto

CONTENIDO DE LA CAJA

Llave de desbloqueo Bolsas de accesorios de montaje Instrucciones de montaje

TIPOS DE PUERTAS APROPIADAS A – Puertas basculantes con riel de rodadura vertical

B – Puertas no basculantes con riel de rodadura vertical y horizontal C – Puertas plegables Las puertas de hasta 8m2 se pueden operar con un único automatismo. Las puertas de 8m2 a 14 m2 se deben dotar de 2 automatismos.

ACCESORIOS REQUERIDOS ADICIONALMENTE U OPCIONALES Riel de refuerzo de puerta BAS-1: En puertas de pared delgada se requiere utilizar un marco de refuerzo de la puerta del garaje. La cubierta del automatismo se puede fijar sólo si se utiliza este riel.

Barras giratorias BAS-2: Modelos que se pueden adquirir para puertas de hasta 3,0 m ó 4,0 m aproximadamente. Las puertas mayores se tienen que dotar de 2 automatismos (IDA+DCHA.). Brazo de la puerta recto BAS-3 = brazo estándar: El automatismo puede montarse de tal forma que el brazo que guía la puerta no suponga un obstáculo. El brazo se coloca lateralmente, en la prolongación del brazo de la puerta, o se puede fijar en la parte interna del marco de la puerta. Brazo de la puerta curvado BAS-4: el brazo curvado se deberá utilizar si el brazo recto fuera a cruzarse con aquel que guía la puerta. La mayoría de las veces si se trata de una puerta con un espacio lateral reducido. El brazo curvado se fija casi siempre en la parte interna del marco de la puerta. Opcional • • • •

Interruptor final de carrera 041ABSC-0025

Sensor RPM 041ACOM-17001 Control electrónico CB3

Sensor infrarrojo 771E E-1

Por motivos de seguridad y para garantizar un funcionamiento perfecto del automatismo, se deberán respetar los siguientes aspectos: • La puerta debeser la adecuada para instalar un automatismo. Asegúrese particularmente de que las dimensiones de la puerta coinciden con los datos facilitados en las características técnicas, y de que la puerta sea lo suficientemente robusta. • Compruebe la capacidad de funcionamiento de los soportes de las puertas y los puntos de conexión. • Asegúrese de que la puerta no presente puntos desgastados por el roce; limpie los rieles de rodadura en caso necesario y aplique un lubricante con silicona (que no sea grasa). • Asegúrese de que la puerta quede correctamente equilibrada. • Retire los cierres mecánicos de la puerta para bloquear la puerta cerrada por el automatismo. • Para conectar el motor reductor, se deberá contar con una puesta a tierra correcta. El automatismo BAS se puede instalar en diversos modelos de puertas basculantes de contrapeso. En la fig. 1 se han detallado algunos modelos: a) puerta basculante de hoja única b) puerta basculante de hoja plegable c) puerta basculante de hoja única y riel de rodadura en techo ¿Cuenta su garaje con una puerta de acceso además de la puerta del garaje? Si éste no es el caso, se requerirá del Accesorio. Este accesorio posibilita la operación manual de la otra puerta de acceso desde afuera, en caso de interrupción del suministro de energía.

CONEXIÓN DE UN ÚNICO ACCIONAMIENTO El motor es de corriente alterna y se acciona con un condensador que requiere un control especial. El sentido de rotación se determina por el cambio de la polaridad en los cables L-L del control. N es el conductor cero (azul).

Corte transversal del cable: 0,75 mm2 ó superior. Voltaje: 230 voltios/ CA. No utilice conductores de cobre rígidos. No efectúe un tendido paralelo de cables de baja tensión.

CONEXIÓN DE DOS AUTOMATISMOS Al conectar 2 motores se procede básicamente de igual manera. El segundo motor no cuenta con ningún interruptor final de carrera, ni tampoco con ningún control. Se acciona a modo de "gemelo" a través del primer motor y se cablea en el control como el primer motor.

Corte transversal del cable: 0,75 mm2 ó superior. Voltaje: 230 voltios/ CA. No utilice conductores de cobre rígidos. No efectúe un tendido paralelo de cables de baja tensión.

MONTAJE DEL RIEL DE REFUERZO DE PUERTA (OPCIONAL)

En caso de puertas de pared delgada o que no sean a prueba de torsión se empleará un riel de refuerzo de puerta. El automatismo es pesado y requiere obligatoriamente una fijación segura y estable. El riel que se incluye en los accesorios también permite una regulación de la altura, así como la fijación sencilla de la cubierta del automatismo. Al utilizar 2 automatismos en una puerta se requieren dos rieles de refuerzo. Al riel de refuerzo de puerta normalmente se le pone un tope arriba en el marco de la puerta y se fija en el extremo inferior en una viga transversal de refuerzo de la puerta. El riel de refuerzo se deberá fijar de forma muy estable en el marco. Técnicamente no resulta decisivo si el automatismo se aloja en el centro de la puerta o no. Un montaje por fuera del centro de la puerta tiene lugar normalmente si la manilla de la puerta o la cerradura estorba y no se debe desmontar. El automatismo reduce la altura en el garaje en aprox. 10 cm. En los garajes de menor altura se emplea una posición más alejada del centro para que aquellos vehículos que sean más altos también puedan entrar en el garaje. Por eso, puede que se requieran barras giratorias más largas en un lateral.

MONTAJE DEL AUTOMATISMO EN LA PUERTA El automatismo se puede montar en el riel de refuerzo de puerta en las alturas más variadas.

Ya en ese momento se deberán contemplar los siguientes aspectos: 1. Las barras giratorias que se posteriormente se montarán con un cojinete guía en el marco de la puerta o que se fijan cerca de éste y que también requieran una posición de montaje estable. Una viga transversal de refuerzo ya existente en la puerta resulta apropiada para tal finalidad. 2. La altura de las barras giratorias del automatismo debería suponer unos 10 cm. con puerta basculante de 1 riel (vertical) convencional por debajo del extremo de la articulación, en la cual se gira o se haya suspendido la puerta. En una puerta basculante con hoja plegable, el centro de rotación se sitúa aproximadamente 10 cm. por debajo del punto en el cual se pliega. En una puerta no basculante de riel doble, la altura de la puerta se divide por la mitad. 3. La altura de las barras giratorias también depende de la altura general de la puerta. Los brazos telescópicos de la puerta, que posteriormente se fijarán lateralmente, se puede extraer un máximo de 80% (longitud máx.: 120 cm). En caso de puertas de menor dimensión, resulta necesario acortar los brazos telescópicos.

MONTAJE DE BARRAS GIRATORIAS (OPCIONAL)

El soporte (escuadra de chapa) en el cual se insertan las barras giratorias lateralmente en la puerta, deberá ser fijado de forma extremadamente estable y, posteriormente, después de finalizar la instalación, ser lubricado con grasa. En el lateral del automatismo las barras giratorias están dotadas de casquillos y sólo se deslizan en el automatismo. Un pequeño tornillo en el casquillo con un hexágono interior sirve como protección para que las barras no se descentren. Recomendamos encarecidamente que primero se efectúe la fijación de los brazos laterales, antes de recortar las barras giratorias a medida.

El hecho de utilizar brazos de automatismo telescópicos curvados o rectos depende del espacio lateral del que se disponga (figura 9). El punto en el cual se fijan los brazos de automatismo en el marco depende del tipo de puerta y del espacio de montaje del que se disponga. Lo ideal es lo más cerca posible del punto en el cual también se gire la puerta (se oriente). Esta fijación debería soldarse imprescindiblemente de forma estable. Existen una serie de fuerzas importantes que se transfieren a dicho punto.

1. Los brazos telescópicos rectos operan junto a los brazos de la puerta que giran la misma. (El brazo que gira la puerta no se cruza con el brazo de automatismo telescópico). Existe suficiente espacio en el marco de la puerta para fijar los brazos de automatismo lateralmente, por debajo o por encima. 2. Para abrir la puerta del garaje, el automatismo BAS requiere unos brazos telescópicos adicionales. Dichos brazos se desplazan por encima de los ya existentes de la puerta, que sujetan la hoja. Normalmente, los telescópicos del automatismo se colocan junto a los de la puerta. Pero si no existe suficiente espacio para hacerlo, se emplean brazos telescópicos curvados. Éstos se desplazan por encima de los ya existentes de la puerta. Ambos tipos de brazos telescópicos se pueden extraer un máximo de 80% (longitud máx.: 120 cm). En caso de puertas de menor dimensión, puede que resulte necesario acortar los brazos telescópicos (véase figura). Antes de ensamblar los brazos telescópico, se deberán engrasar para que se deslicen con facilidad. Una vez montados los brazos telescópicos laterales, se puede determinar la longitud exacta para las barras giratorias. En los brazos telescópicos se hallan unos casquillos en los cuales se insertan las barras giratorias. Se puede optar por crear esta unión haciendo perforaciones y con pernos (10 mm) o mediante una unión soldada. La última propuesta supone la unión que aporta más seguridad con creces.

AJUSTE DEL EQUILIBRADO DE LA PUERTA Después de la instalación mecánica, se verificará si la puerta basculante, ya con un aumento de peso por el automatismo y los accesorios, se halla todavía equilibrada. En caso necesario se deberán adaptar los contrapesos o los muelles de torsión. El giro óptimo queda garantizado si la puerta permanece equilibrada en la posición media

(45°) y con el automatismo desbloqueado. Además, mediante un desplazamiento manual de la puerta se garantizará que la oscilación ejecutada en la apertura y el cierre transcurra de forma lineal, sin saltos ni movimientos bruscos.

MONTAJE DE LA CUBIERTA DEL AUTOMATISMO La cubierta del automatismo se fija con 4 tornillos lateralmente. Antes de colocar la cubierta del automatismo, se deben colocar inserciones roscadas de plástico en el riel de refuerzo de puerta a la altura apropiada. Antes de deslizar la cubierta por delante, se deberán haber apretado un poco los tornillos.

CAMBIAR LAS BOMBILLAS Atención: ¡desconecte el automatismo de la red eléctrica!

La cubierta de plástico viene atornillada lateralmente y, después de retirar los tornillos laterales, 2 a la izquierda 2 a la derecha, se puede extraer. La protección de la luz transparente, que se halla debajo, viene fijada con 4 tornillos de cabeza ranurada (PZ1) y después de retirarlos, también basta con levantarla. La bombilla está en un casquillo con rosca de E14/25 vatios. ¡No utilice en ningún caso bombillas más potentes! Después de cambiar las bombillas, se efectúa el ensamblaje siguiendo el orden inverso. No olvide comprobar que la junta que va alrededor de la protección de la luz transparente siga encajada en su sitio. Las bombillas no están cubiertas por ninguna garantía.

BLOQUEAR/ DESBLOQUEAR EL AUTOMATISMO Si el automatismo está desbloqueado, la puerta se puede abrir o cerrar manualmente (fig. 11).

Si el automatismo está bloqueado, la puerta sólo se puede manejar con el automatismo. Desbloqueo: En el lateral posterior de la cubierta de plástico, en una hendidura, se halla la llave de desbloqueo. Extráigala e insértela en la apertura señalada, también en el lateral posterior del automatismo. Girando en el sentido de las agujas del reloj, se desbloquea el automatismo aprox. 180 grados. Bloqueo: Gire la llave de desbloqueo insertada por completo en el sentido contrario a las agujas del reloj hasta que note una clara resistencia. A continuación, desplace un poco la puerta manualmente hasta que se perciba un clic, o hasta que detecte que la puerta se vuelve a bloquear. Si se han montado 2 automatismos en la puerta, se deberán desbloquear y bloquear ambos automatismos. En caso de que el garaje no cuente con ningún acceso desde el exterior, se requiere montar un desbloqueo externo por si al automatismo no le llegara la corriente.

Someta al automatismo y a los accesorios a un intenso control de su funcionamiento. Entregue al cliente la hoja "Información para el usuario”, exponga el funcionamiento de acuerdo a las normas y el uso del automatismo, e indique los puntos de riesgo potencial.

MANTENIMIENTO Los siguientes pasos deberán efectuarse cada seis meses como mínimo:

• Comprobar la regulación del par motor. • Controlar los rodillos y rieles de rodadura de la puerta; y proceder a limpiar y lubricar en caso necesario. • Controlar el funcionamiento del sistema de desbloqueo. • Controlar el funcionamiento de los dispositivos de seguridad..

Tensión de alimentación Frecuencia Potencia nominal Potencia máxima Par de fuerzas máx. Condensador de servicio Protección térmica Velocidad del motor Temperatura ambiente Frecuencia de utilización ciclos/ horas Peso Tipo de protección Ancho máx. de puerta (m) 1 motor Altura máx. de puerta (m) 1 motor Superficie máx. de puerta (m2) 1 motor Ancho máx. de puerta (m) 2 motores Altura máx. de puerta (m) 2 motores Superficie máx. de puerta (m2) 2 motores

REPARACIÓN Declaración de Conformidad

Para efectuar tareas de reparación se requiere el servicio de los puntos de asistencia técnica autorizados.

Por la presente, el abajo firmante declara que el equipo especificado y todos sus accesorios, cumplen con las directivas y normas pertinentes.

Modelo: BAS300 EN55014, EN61000-3, EN61000-4, ETS 300 683, EN 300 220-3, EN60335-1, y EN60335-2-95 ✓ 89/336/EEC ✓ 73/23/EEC

✓ 1999/5/EC Declaración de Ensamblaje

La instalación y el mantenimiento de un operador de puerta por corriente eléctrica, en combinación con una puerta de garaje deberán ser efectuados de acuerdo a todas las instrucciones del fabricante para que cumplan con las disposiciones de la Directiva para Maquinarias 89/392/CEE. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. Elmhurst, IL 60126 USA September, 2003

Interruptor de fim de curso 041ABSC-0025

Sensor RPM 041ACOM-17001 Controlo CB3

Barreira fotoeléctrica 771E P-1
