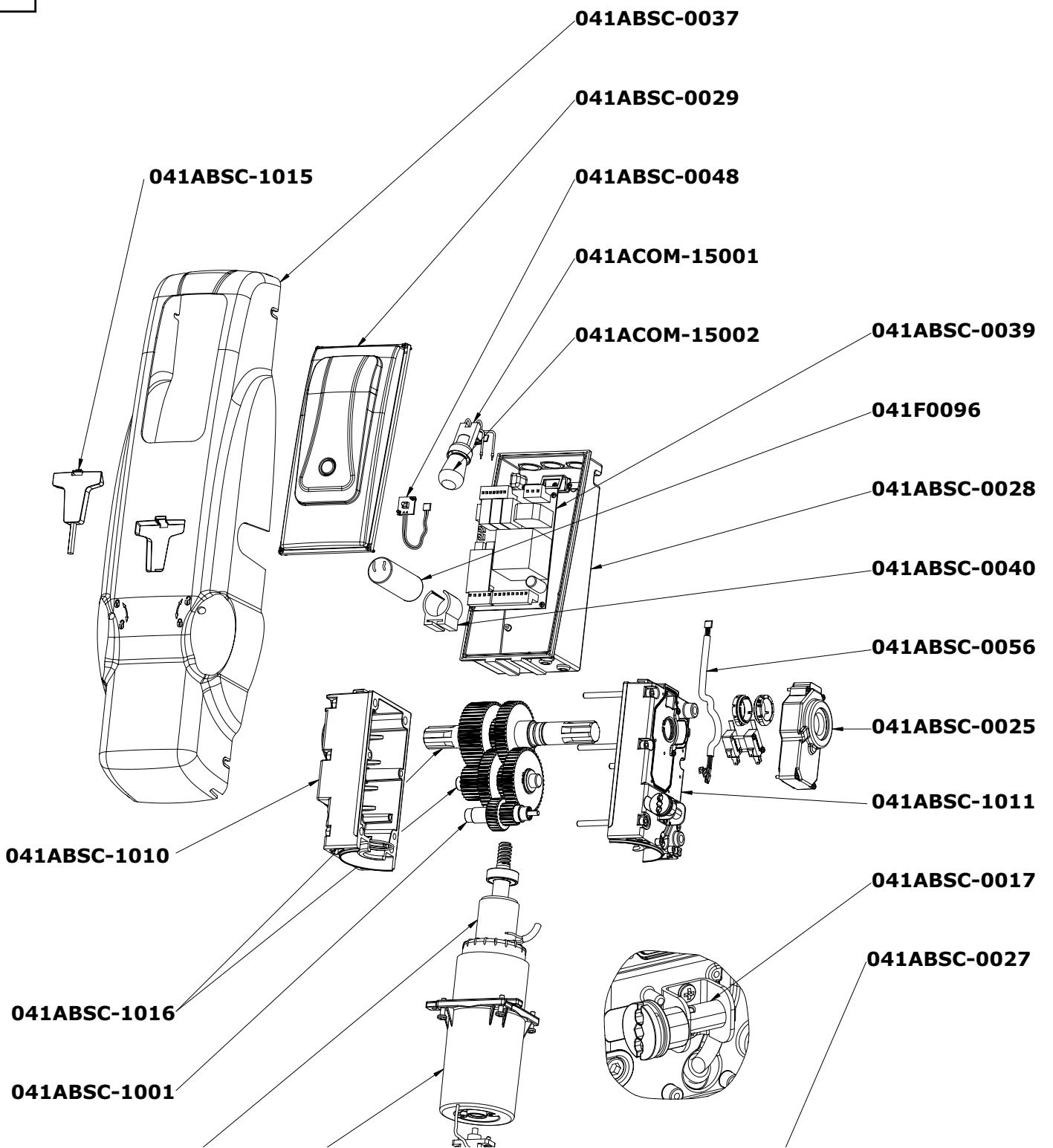

GEBRUIKSAANWIJZING BAS300 CHAMBERLAIN

• controllo del funzionamento dei dispositivi di sicurezza. ✓ 89/336/EEC ✓ 73/23/EEC ✓ 1999/5/EC Dichiarazione integrativa Un sistema di automazione applicato a una Porta Garage deve essere installato e mantenuto in efficienza secondo tutte le istruzioni fornite dal Produttore, al fine di soddisfare le disposizioni della Direttiva Macchine 89/392/CEE. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. Elmhurst, IL 60126 USA November, 2003 RIPARAZIONE Per interventi di riparazione rivolgersi ai centri di assistenza autorizzati. 709302-I - 05.2004 © Chamberlain GmbH, 2004 Barbara P. Kelkhoff Manager, Reg. Affairs I-3 DATI TECNICI BELANGRIJKE AANWIJZINGEN M.B.T. MONTAGE EN GEBRUIK BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze garagedeuropener is ontworpen en getest om veilig te functioneren mits hij geïnstalleerd en bediend, onderhouden en beproefd in overeenstemming met de aanwijzingen in deze handleiding. WAARSCHUWING - HET IS VOOR UW PERSOONLIJKE VEILIGHEID EN DIE VAN ANDEREN VAN BELANG DAT DEZE AANWIJZINGEN WORDEN OPGEVOLGD. BEWAAR ZE DAAROM ZORGVULDIG! Houd de deur tijdens bedrijf in de gaten en houd anderen uit de buurt tot de deur volledig is geopend of gesloten. Laat kinderen niet met de bediening spelen. Houd de afstandsbediening buiten bereik van kinderen. De waarschuwingsborden voor afklemmen duurzaam bevestigen op een opvallende plaats of in de nabijheid van de vaste besturings- of regelvoorziening. Het bord voor de handbediening duurzaam bevestigen in de nabijheid van het bedieningselement ervan. Wees voorzichtig bij het bedienen van de handontgrendeling wanneer de deur geopend is. Een geopende deur kan dichtvallen als de deur niet in balans is of als de veren verzwakt of gebroken zijn. Schade of letsel kan het gevolg zijn. Schakel de electriciteit naar de garagedeur-opener uit voordat u reparaties uitvoert of beschermingen verwijdert. Dit product is voorzien van een speciale netkabel. Bij beschadiging moet de kabel worden vervangen door een kabel van hetzelfde type. Deze kabel is te verkrijgen bij uw Chamberlain-leverancier, en dient te worden geïnstalleerd door een vakman. Na de montage moet worden gecontroleerd of de opener de openingsbeweging verhindert of stopt wanneer het hek met een gewicht van 20 kg wordt belast, die in het midden aan de onderkant van de deur bevestigd is (voor openers die kunnen worden toegepast bij deuren die voorzien zijn van openingen in de deurvleugel met een diameter van meer dan 50mm). EN 60335-2-95, subclausule 7.12.1

WAARSCHUWING - ONJUISTE INSTALLATIE KAN

ZWAAR LETSEL TOT GEVOLG HEBBEN. VOLG DE INSTALLATIEAANWIJZINGEN ZORGVULDIG OP. De deur mag tijdens bedrijf niet boven de openbare weg of het trottoir uitsteken. Voor inbouw van de opener moeten alle niet noodzakelijke draden of kettingen worden verwijderd en alle inrichtingen die na de montage van de opener niet meer noodzakelijk zijn, worden uitgeschakeld. De deuropener mag alleen worden geïnstalleerd op een juist gebalanceerde en goed werkende garagedeur. Deuren die blijven hangen of aanlopen moeten eerst worden gerepareerd. Garagedeuren en de eraan bevestigde onderdelen kunnen onder zware mechanische spanning staan. Probeer nooit zelf het mechaniek te repareren of af te regelen; laat dit over aan een vakman. Bij installaties die moeten worden bestuurd door een schakelaar met UIT-voorinstelling, moet het regelbedieningsgedeelte in het directe gezichtsveld van het aangedreven hek worden gemonteerd, maar buiten bereik van de bewegende delen en tenminste op een hoogte van 1,5 m. Dit apparaat mag niet in een vochtige of natte ruimte geïnstalleerd worden. De uitgeoefende kracht, zoals gemeten op de sluitende rand van de deur, mag niet hoger zijn dan 150N (15kg). Als de sluitkracht op een waarde wordt afgesteld die hoger is dan 150N, dan moet het Protector System geïnstalleerd worden. Na installatie en afregelen plaatst u een 50mm hoog voorwerp op de grond en controleert u of de deur automatisch opengaat wanneer deze het voorwerp raakt. Herhaal deze controle maandelijks en regel het mechaniek zo nodig bij. Inhoud Veiligheidsinstructies Inhoud / box Alvorens te beginnen & Installatie Montage van de aandrijf Controle Onderhoud, reparatie Technische gegevens Reserve onderdelen Pagina

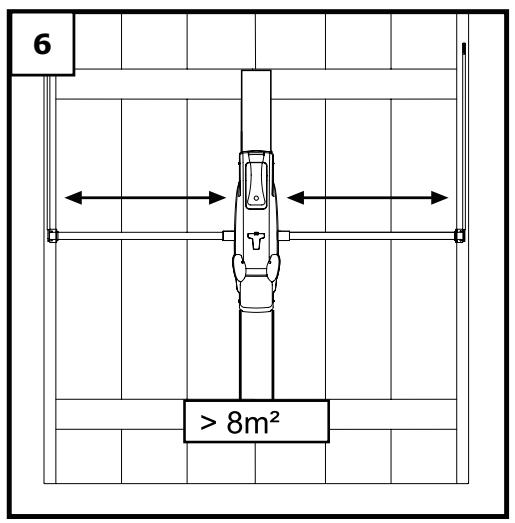

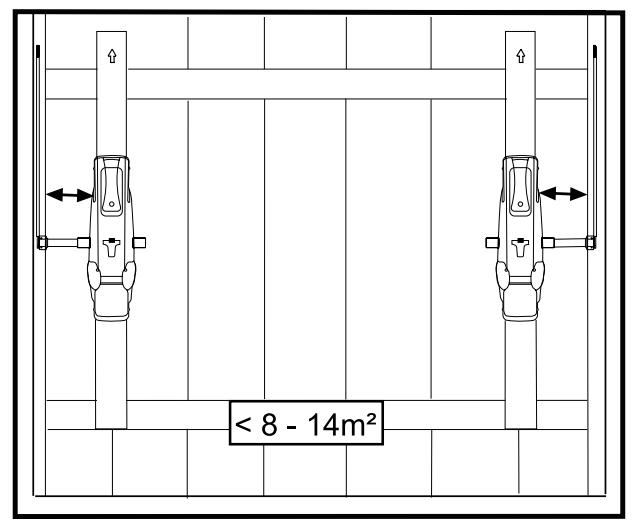

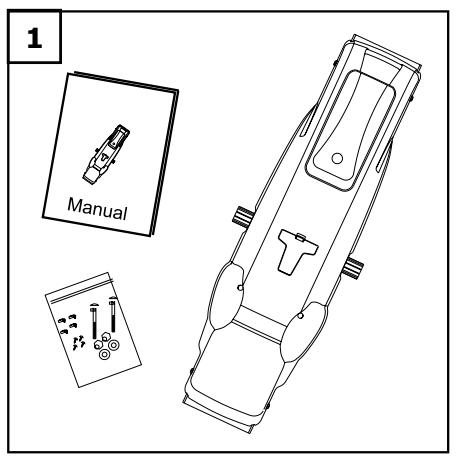

Motor Sleutel voor ontgrendeling Zakje met toebehoren voor de montage Montage-instructie GESCHIKTE DEURTYPES A – Kanteldeur met verticale looprail B – Niet naar buiten kantelende deuren met verticale en horizontale looprail C – Vouwdeuren Deuren tot 8 m2 kunnen met een opener worden aangedreven. Deuren van 8 tot 14 m2 moeten worden voorzien van 2 openers. 709302-NL - 05.2004

AANVULLEND NOODZAKELIJK OF OPTIONEEL

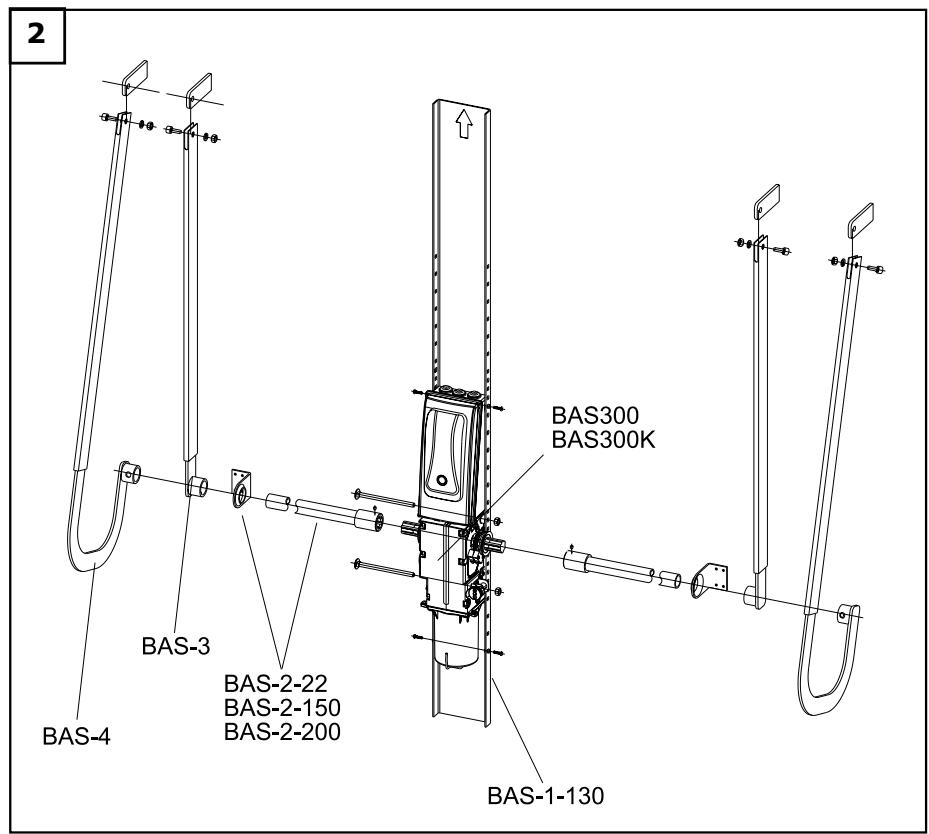

TOEBEHOREN Afbeelding BAS-1 deurversterkingsrail: Bij dunwandige deuren moet het deurversterkingsframe worden gebruikt. De openerkap kan alleen worden bevestigd bij gebruik van deze rails. BAS-2-draaistangen: modellen leverbaar voor deuren tot ca. 3,0 m of 4,0 m. Grotere deuren moeten worden voorzien van 2 openers (L+R). BAS-3 rechte deurarm = standaardarm: de opener kan dusdanig worden gemonteerd dat deze niet in de weg zit van de aandrijfarm. De arm wordt zijdelings in de verlenging van de deurarm van de deur bevestigd of kan aan de binnenzijde van het deurframe worden bevestigd. BAS-4 gebogen deurarm: de gebogen arm moet worden gebruikt wanneer de rechte arm gaat kruisen met de aandrijfarm van de deur. Met name bij deuren met een geringe zijdelingse ruimte. De gebogen arm wordt dan meestal aan de binnenzijde van het deurframe bevestigd. Optioneel

ALVORENS TE BEGINNEN: Uit oogpunt van de veiligheid en om een storingsvrije werking van de opener te kunnen garanderen, moeten de volgende punten in acht worden genomen:

• De deur moet geschikt zijn voor automatische bediening. Met name moet worden gecontroleerd of de deurafmetingen overeenstemmen met de gegevens in de technische eigenschappen en of de deur voldoende stabiel is.
• Functioneren van de deurlagers en verbindingspunten moet worden gecontroleerd.
• Controleren of de deur geen schuurplekken heeft; looprails zo nodig reinigen en met siliconen-smeermiddel (geen vet) smeren.
• Controleren of de deur juist gebalanceerd is.
• Om de deur met de opener te kunnen afsluiten, moeten de mechanische deurvergrendelingen worden verwijderd.

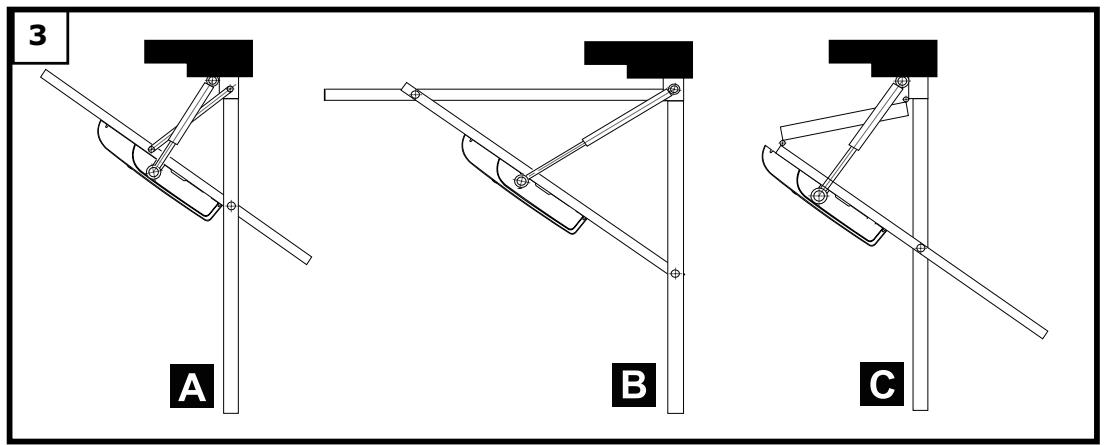

• Voor de aansluiting van de opener moet een goedwerkende aarding aanwezig zijn. De opener BAS kan op contragewicht-kanteldeuren van verschillende uitvoeringen worden geïnstalleerd. In Afb. 1 zijn een aantal modellen weergegeven: a) Kanteldeur met enkel blad b) Kanteldeur met vouwblad c) Kanteldeur met enkelblad en plafondlooprail Als u behalve de garagedeur geen aparte toegangsdeur tot de garage heeft, is een ontkoppelingsslot vereist. Hiermee kunt u in geval van een stroomstoring de garagedeur van buitenaf met de hand bedienen.

AANSLUITING VAN EEN OPENER

De motor is een wisselstroommotor voorzien van een condensator waarvoor een speciale besturing noodzakelijk is. De draairichting wordt bepaald door het omwisselen van de polariteit bij de kabels L-L door de besturing. N is de nuldraad (blauw). Kabeldiameter: 0,75mm2 of groter. Spanning: 230Volt AC. Geen starre koperdraden gebruiken. Kabels met laagspanning niet parallel installeren.

AANSLUITING VAN TWEE OPENERS

Bij aansluiting van 2 motoren wordt in principe op dezelfde manier gewerkt. De tweede motor heeft geen eindschakelaar en ook geen besturing. Deze wordt als 'piggyback' via de eerste motor aangestuurd en in de besturing net als de eerste motor aangesloten. Kabeldiameter: 0,75mm2 of groter. Spanning: 230Volt AC. Geen starre koperdraden gebruiken. Kabels met laagspanning niet parallel installeren.

MONTAGE VAN DE DEURVERSTEVIGINGSRAILS

(OPTIONEEL) De deurverstevigingsrail moet worden toegepast bij dunwandige of torderende deuren. De opener is zwaar en hiervoor is een veilige, stabiele bevestiging absoluut noodzakelijk. De als toebehoren leverbare rail is ook in hoogte verstelbaar en de openerkap kan hierop eenvoudig worden bevestigd. Bij toepassing van 2 openers op een deur, zijn twee verstevigingsrails noodzakelijk. De deurverstevigingsrail wordt gewoonlijk boven in het deurframe vastgezet en aan het onderste uiteinde bevestigd op een verstevigingsbalk van de deur. De verstevigingsrail kan heel stabiel aan het frame worden bevestigd. Het is vanuit technisch oogpunt gezien niet van belang of de opener in het midden van de deur zit of niet. Een montage naast het midden van de deur vindt gewoonlijk plaats wanneer de deurgreep of het slot in de weg zitten en deze niet mogen worden gedemonteerd. De opener verlaagt de hoogte van de garage met ca. 10 cm. In lage garages wordt een plaats uit het midden gebruikt zodat hogere auto's alsnog in de garage kunnen rijden. Hierdoor zijn eventueel langere draaistangen aan een zijde noodzakelijk. 709302-NL - 05.2004

MONTAGE VAN DE OPENER AAN DEUR

De opener kan op verschillende hoogten aan de deurverstevigingsrail worden gemonteerd. De onderstaande punten moeten in acht worden genomen:

1. De draaistangen met geleidingslager die later moeten worden

gemonteerd op het deurframe of daarin de buurt, waarvoor eveneens een stabiele montagepositie noodzakelijk is. Een verstevigingsbalk op de deur zelf is hiervoor geschikt.

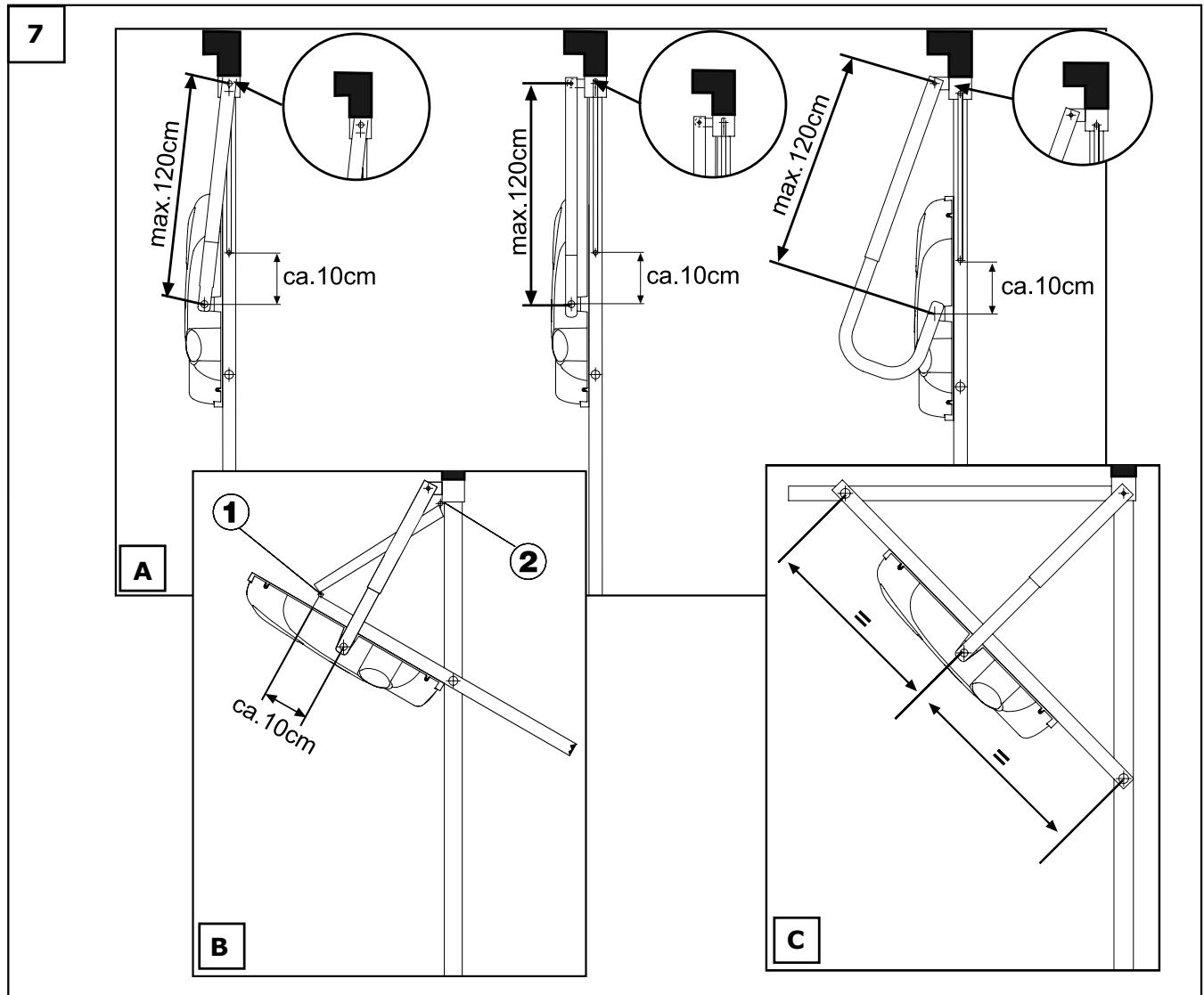

2. De hoogte van de draaistangen van de opener moeten bij 1 rail

(verticaal) typische kanteldeur ongeveer 10 cm onder de koppeling bevinden waaraan de deur draait op opgehangen is. Bij een kanteldeur met vouwblad ligt het draaipunt ongeveer 10 cm onder het punt waar gevouwen wordt. Bij een niet-uitzwenkende deur met dubbele rails wordt de hoogte van de deur gehalveerd.

3. De hoogte van de draaistangen is ook afhankelijk van de algemene

hoogte van de deur. De later zijdelings te bevestigen telescoopdeurarmen mogen maximaal 80% worden uitgetrokken (max. lengte: 120 cm). Bij kleine deuren moeten de telescooparmen worden ingekort. MONTAGE DRAAISTANGEN (OPTIONEEL) Het lager (platenstalen hoekstuk) waarin de draaistangen zijdelings in de deur moeten worden gevoerd, moet zeer stabiel bevestigd zijn en later na afloop van de installatie met vet worden ingesmeerd. Aan de aandrijfzijde zijn de draaistangen voorzien van hulzen en worden deze alleen op de opener geschoven. Een kleine inbusschroef in de huls dient als beveiliging tegen verschuiven. Het wordt dringend aangeraden de bevestiging van de zijarmen eerst uit te voeren, voordat de draaistangen op maat worden gezaagd.

MONTAGE VAN DE ZIJDELINGSE TELESCOOPARMEN

(OPTIONEEL) Of de gebogen of rechte telescoopdeuraandrijvingsarmen worden gebruiken, is afhankelijk van de plaats die aan de zijkant beschikbaar is. Waar de openerarmen op het frame worden bevestigd, is afhankelijk van het deurtype en de beschikbare montageplaats. Mogelijk dicht bij het punt waar de deur ook draait (zwenkt) is ideaal. Deze bevestiging moet absoluut stabiel worden gelast. Hierop worden hoge krachten overgebracht.

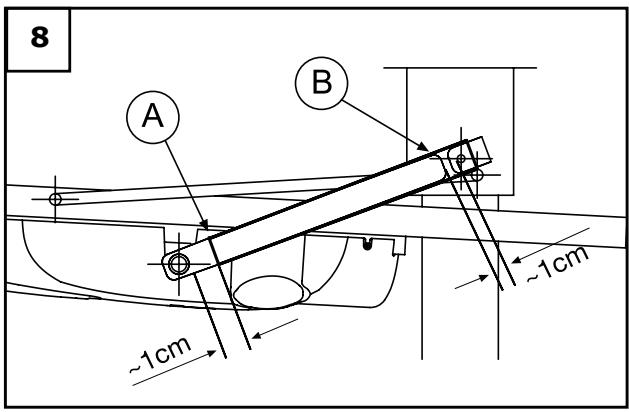

1. Rechte telescooparmen werken naast de deurarmen die de deur

draaien (de arm die de deur draait, kruist niet de baan van de telescoopaandrijvingsarm). Er is voldoende plaats op het deurframe om de openerarmen zijdelings, er onder of erboven te bevestigen.

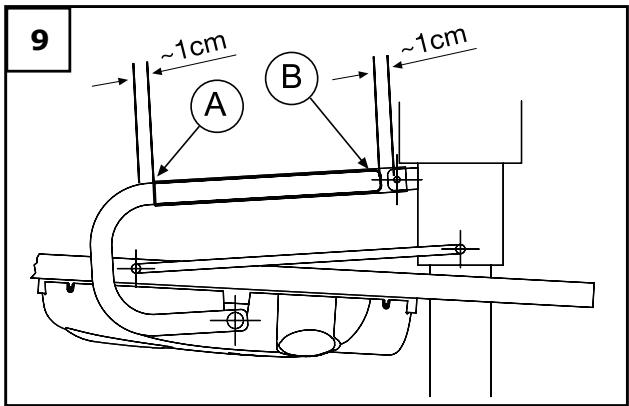

2. Gebogen telescooparmen kantelen om de deurarmen die de deur

draaien en worden gemonteerd wanneer er onvoldoende zijdelingse plaats is om uit te wijken. Beide telescoopdeurarmen mogen maximaal 80% worden uitgetrokken (max. lengte: 120 cm). Bij kleine deuren moeten de telescooparmen eventueel worden ingekort. De telescooparmen moeten voor het samenbouwen worden gesmeerd, zodat ze soepel functioneren. Wanneer de zijdelingse telescooparmen gemonteerd zijn, kan de exacte lengte van de draaistangen worden bepaald. Aan de telescooparmen bevinden zich hulzen waarin de draaistangen moeten worden geschoven. Naar keuze kan deze verbinding met behulp van boorgaten en bouten (10 mm) tot stand worden gebracht of via een lasverbinding. De laatste vormt met zekerheid de veiligste verbinding.

BALANCEREN VAN DE DEUR

Na de mechanische installatie moet worden gecontroleerd of de kanteldeur na het verhogen van het gewicht door de opener en het toebehoren nog steeds in evenwicht blijft. indien nodig moeten contragewichten of torsieveren worden toegepast. Een optimale kanteling is gegarandeerd wanneer de deur in de middelste stand (45°) en met ontgrendelde opener in evenwicht blijft. Tevens moet door handmatige beweging van de deur worden bepaald of de draaiing tijdens het openen en sluiten lineair en zonder springerige of abrupte bewegingen verloopt. NL-2 INSTALLATIE – REPARATIE De openerkap wordt met 4 schroeven zijdelings bevestigd. Vóór het plaatsen van de openerkap moeten de kunststof schroefdraadpluggen op de geschikte hoogtes in de deurverstevigingsrail worden gedrukt. Voordat de kap van voren wordt opgeschoven, moeten de schroeven al iets ingedraaid zijn. Voor reparatiewerkzaamheden zijn erkende onderhoudsbedrijven verantwoordelijk.

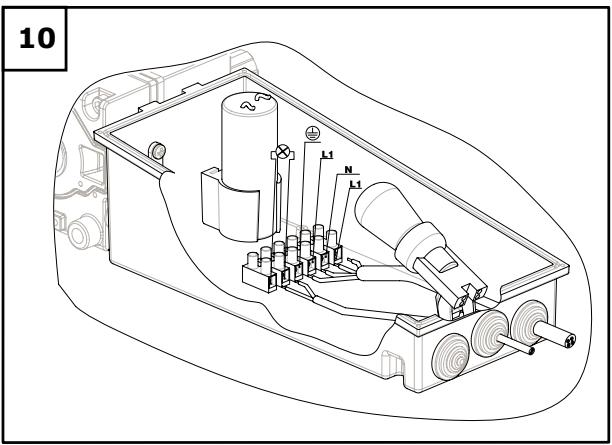

VERVANGEN VAN DE GLOEILAMP

TECHNISCHE GEGEVENS Let op: opener van netvoeding loskoppelen! Model Voedingsspanning Frequentie Nominaal vermogen Maximaal vermogen Max. draaimoment Bedrijfscondensator Thermische beveiliging Motortoerental Omgevingstemperatuur Bedrijfsfrequentie cycli/uur Gewicht Beschermingsklasse Max. deurbreedte (m) 1 motor Max. deurhoogte (m) 1 motor Max. deuroppervlak (m2) 1 motor BAS300 230Volt 50Hz 250W 400W 350Nm 10µF 140OC 1400 omw/min -20 tot + 55OC ca. 9kg IP44

De kunststofkap is aan de zijkanten vastgeschroefd en kan na het verwijderen van de schroeven 2x links en 2x rechts naar beneden worden getrokken. De daaronder liggende transparante lichtkap is met 4 kruiskopschroeven (PZ1) bevestigd en wordt na losdraaien eveneens verwijderd. De gloeilamp is bevestigd in een schroeffitting E14/25 watt. Nooit sterkere gloeilampen gebruiken! Na het vervangen van de gloeilamp vindt de montage in omgekeerde volgorde plaats. Let op: de omlopende afdichting van de transparante lichtkap moet absoluut op zijn plaats blijven. Gloeilampen vallen niet onder de garantie.

OPENER VERGRENDELEN / ONTGRENDELEN

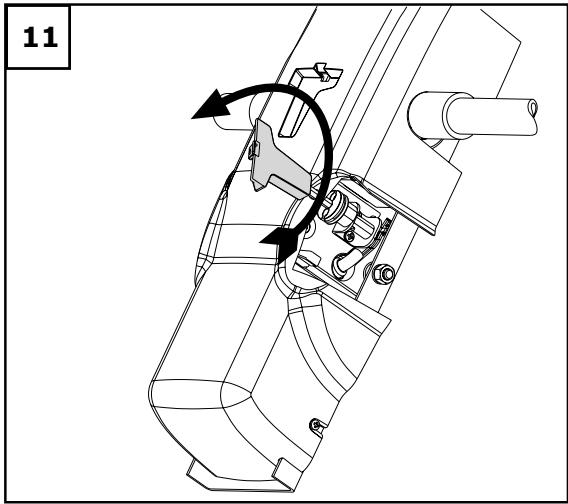

Wanneer de opener ontgrendeld is, kan de deur met de hand worden geopend of gesloten (Afb. 11). Wanneer de opener vergrendeld is, kan de deur alleen met de opener worden bediend. Ontgrendelen: aan de achterzijde van de kunststofkap bevindt de ontgrendelingssleutel zich in een uitsparing. Neem deze uit de uitsparing en steek deze in de gemarkeerde opening eveneens aan de achterzijde van de opener. Door de sleutel circa 180 graden rechtsom te draaien, wordt de opener ontgrendeld. Vergrendelen: Draai de ingestoken ontgrendelingssleutel volledig linksom tot u een harde weerstand voelt. Aansluitend beweegt u de deur iets met de hand tot deze hoorbaar klikt of u voelt dat de deur weer vergrendeld is. Wanneer 2 openers op de deur gemonteerd zijn, moeten beide openers ontgrendeld en vergrendeld worden. Beschikt de garage niet over een toegang van buitenaf, dan moet er een externe ontgrendeling worden gemonteerd voor het geval de opener geen stroom heeft. Ve r k l a r i n g v a n o v e r e e n s t e m m i n g CONTROLE Opener en toebehoren onderwerpen aan een grondige functiecontrole. De klant de pagina "Gebruikersinformatie" overhandigen, de juiste werking en het gebruik van de opener volgens de voorschriften uitleggen, alsmede wijzen op de potentieel gevaarlijke punten. De ondergetekende verklaart hierbij dat de gespecificeerde apparatuur en alle accessoires voldoen aan de vermelde richtlijnen en normen. Model:................................................................................................................BAS300 EN55014, EN61000-3, EN61000-4, ETS 300 683, EN 300 220-3, EN60335-1, en EN60335-2-95 ✓ 89/336/EEC ✓ 73/23/EEC ✓ 1999/5/EC Inbouwverklaring Een elektrische garagedeuropener, in combinatie met een garagedeur, moet worden geïnstalleerd en onderhouden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de Machinerichtlijn 89/392/EEG te voldoen. MAINTENANCE Onderstaande stappen moeten minimaal elk half jaar worden uitgevoerd:

• Controle van de regeling van het motorkoppel.
• Controle van de rollen en looprails van de deur; indien nodig reinigen en smeren.
• Functiecontrole van het ontgrendelingssysteem.
• Functiecontrole van de veiligheidsvoorzieningen. 709302-NL - 05.2004 B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. Elmhurst, IL 60126 USA September, 2003 © Chamberlain GmbH, 2004 Barbara P. Kelkhoff Manager, Reg. Affairs NL-3
