Tipo di prodotto	Sega a gattuccio
Marca	AEG
Modello	STE 500
Potenza assorbita	500 W
Peso	1,9 kg
Profondità di taglio max. (legno tenero)	70 mm
Profondità di taglio max. (legno)	60 mm
Profondità di taglio max. (acciaio)	5 mm
Profondità di taglio max. (alluminio)	10 mm
Livello di rumore	82 dB(A)
Valore di vibrazione	3 m/s²
Alimentazione	Corrente alternata monofase, tensione secondo targa
Doppio isolamento	Sì
Regolazione del numero di corse	Sì, continuo da A a G
Movimento pendolare	Sì (modello STEP 500), regolabile da 0 a III
Diametro del canale di aspirazione	30 mm
Funzioni	Taglio dritto, inclinato, curvo, taglio interno, taglio in immersione
Accessori forniti	Parascaglie, battuta parallela, guida circolare, pattino in materiale sintetico (opzionale)
Manutenzione	Controllo annuale delle spazzole (carboni) raccomandato
Pezzi di ricambio	Utilizzare pezzi AEG originali
Sicurezza	Indossare occhiali, guanti, mascherina; scollegare prima della manutenzione
Norme	EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Domande frequenti - STE 500 AEG

Come cambiare la lama della sega sulla AEG STE 500 ?

Scollegare l'apparecchio. Spingere il coperchio trasparente verso il basso, allentare la vite di bloccaggio con la chiave esagonale di circa 2 giri. Posizionare la lama nella fessura del rullo di supporto e inserirla nel carrello fino al finecorsa. Le spalle della lama devono essere a contatto con il collare. Riserrare la vite di bloccaggio e verificare la posizione con guanti di protezione.

Come regolare la suola per un taglio inclinato ?

Allentare la vite di regolazione, estrarre la suola dalla tacca e inclinarla a 15°, 30° o 45° secondo le tacche. Per altri angoli, regolare liberamente fuori dalle tacche. L'angolo si legge sul quadrante. Stringere la vite dopo la regolazione. Fare una prova per tagli precisi.

Posso usare la sega senza aspirazione ?

È fortemente consigliato utilizzare un aspirapolvere adatto (diametro 30 mm) per evitare l'inalazione di polveri nocive. Per legno o materiali che generano polvere, l'aspirazione è obbligatoria per proteggere la salute.

Come regolare il numero di corse sulla STE 500 ?

Utilizzare il pulsante di regolazione con le lettere da A a G. A = più basso, G = più alto. Per legno, utilizzare G; per acciaio, D; per alluminio, D-C. Regolare in base al materiale per un taglio ottimale.

Come fare un taglio interno (in immersione) ?

Regolare il movimento pendolare su 0. Posizionare il bordo anteriore della suola sul punto di taglio (macchina scollegata). Collegare e introdurre con cautela la lama nel materiale. Ciò è possibile solo per materiali morbidi come il legno.

Cosa fare se la sega non si avvia ?

Verificare che la tensione di rete corrisponda a quella indicata sulla targa. Assicurarsi che l'interruttore sia in posizione spento prima di collegare. Se il problema persiste, far controllare le spazzole (carboni) da un servizio post-vendita AEG.

Come mantenere la sega a gattuccio AEG STE 500 ?

Si raccomanda di far controllare le spazzole una volta all'anno. Utilizzare solo pezzi e accessori AEG. Per le parti non descritte, contattare un servizio post-vendita. Una vista esplosa è disponibile su richiesta presso Atlas Copco.

Quali accessori sono compatibili ?

Il parascaglie, la battuta parallela, la guida circolare e il pattino in materiale sintetico sono disponibili come opzione. Utilizzare il tubo di aspirazione Atlas Copco (rif. 4932 3304 12) per l'aspirazione. Consultare il catalogo degli accessori.

Come utilizzare la battuta parallela ?

Introdurre la faccia in acciaio della battuta nella fessura della suola (orientata verso il basso) e fissarla con la vite a testa zigrinata. Posizionarla dal lato corrispondente per tagliare a sinistra o a destra. Per la guida circolare, avvitarla nella battuta parallela in allineamento con la lama.

Quali sono le norme di sicurezza da rispettare ?

Indossare sempre occhiali protettivi, guanti e una mascherina. Non rimuovere mai i trucioli durante il funzionamento. Scollegare prima di qualsiasi manutenzione. Utilizzare un interruttore di protezione per le prese esterne. Il livello sonoro può superare 85 dB(A), indossare una cuffia.

MANUALE UTENTE STE 500 AEG

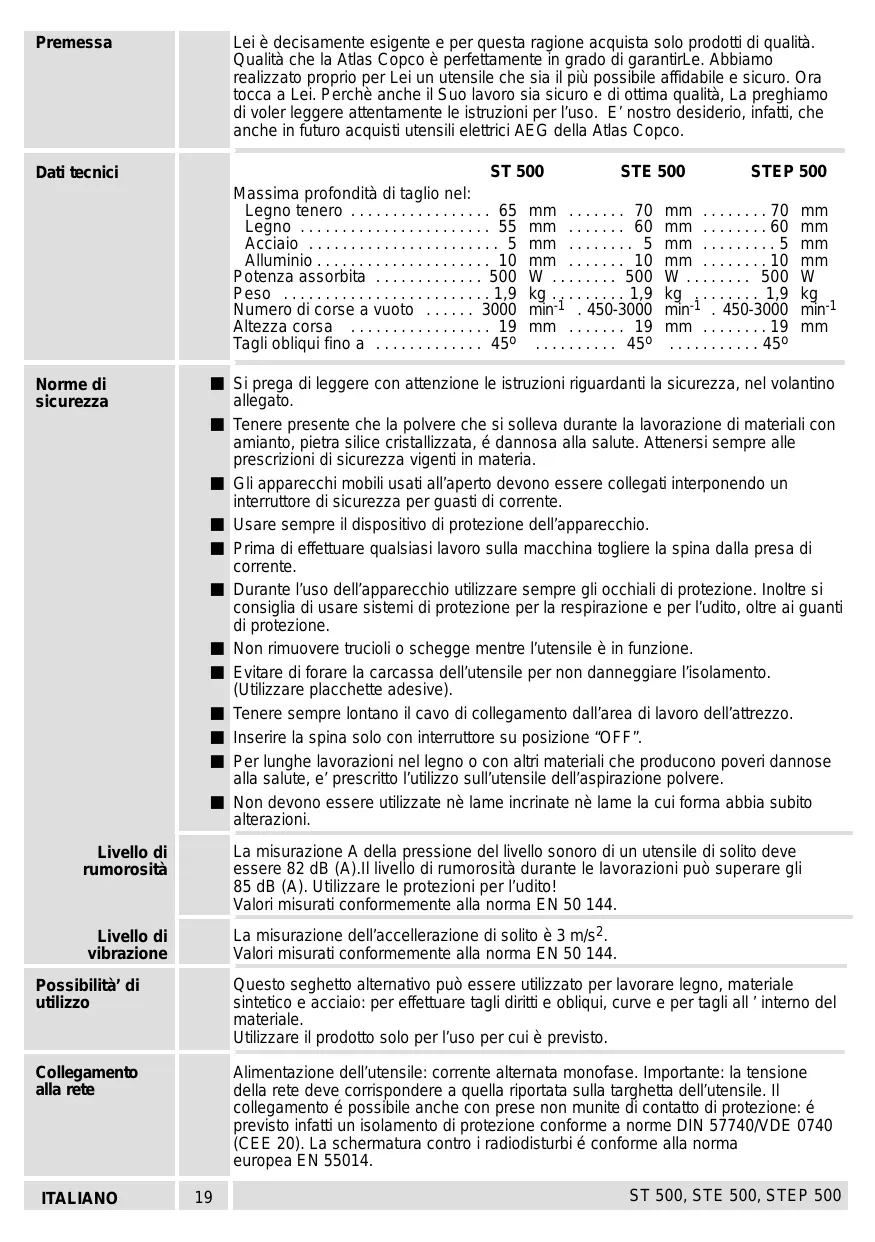

Premessa	Lei è decidamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che sia il più possibile affidabile e sicuro. Ora tocca a Lei. Perchéanche il Suono lavor si sico e di ottima qualità, La preghiamo di VOLER leggere attendentamente le istruzioni per l'uso. E'noch desiderio, infatti, che sono in futuro acquisti utensili elettrici AEG della Atlas Copco.
Dati tecnici	ST 500 STE 500 STEP 500 Massima profondità di taglio nel: Legno tenero 65 mm 70 mm 70 mm Legno 55 mm 60 mm 60 mm Acciaio 5 mm 5 mm 5 mm Alluminio 10 mm 10 mm 10 mm Potenza assorbita 500 W 500 W 500 W Peso 1,9 kg 1,9 kg 1,9 kgNumero di corse a vuoto 3000 min-1 450-3000 min-1 450-3000 min-1 Altezza corsa 19 mm 19 mm 19 mm Tagli obliqui fino a 45° 45° 45° 45°
Norme di sicurezza	Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato. Tenere presente che la polvere che si solleva durante la lavorazione di materiali con amiente, pietra silice cristallizzata, è dannosa alla salute. Attenersi sempre alle prescrizioni di sicurezza vigenti in materia. Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interrottore di sicurezza per guasti di corrente. Usare sempre il disposito di protezione dell'apparecchio. Prima di effettuare qualiasi lavora sulla macchina togliere la spina nella presa di corrente. Durante l'uso dell'apparecchio utilizzato永远不会 gli occhiali di protezione. Inoltre si consiglia di useare sistemi di protezione per la respirazione e per l'udito,及其他 ai quanti di protezione. Non rimuovere trucoli o schegge nelle l'utensile è in funzione. Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utilizzato placchette adesive). Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. Inserire la spina solo con interrottore su posizione "OFF". Per lunghe lavorazioni nel legno o con altri materiali che producono poveri dannose alla salute, e'prescritto l'utilizzo sull'utensile dell'aspirazione polvere. Non devono essere utilizzate né lame incrinate né lame la cui forma abbia subito alterazioni.
Livello di rumorosità	La misurazione A della pressione del livello sonoro di un utensile di solito devesse 82 dB (A).Il livello di rumorosità durante le lavorazioni può superare gli 85 dB (A). Utilize le protezioni per l'udito! Valori misurati conformmente alla norma EN 50 144.
Livello di vibrazione	La misurazione dell'accelerazione di solito è 3 m/s2. Valori misurati conformmente alla norma EN 50 144.
Possibilità di utilizzo	Questo seghetto alternatively può essere utilizzato per lavorare legno, materiale sintetico e acciaio: per effettuare tagli diritti e obliqui, curve e per tagli all'internalo del materiale. Utilize il prodotto solo per l'uso per cui è previsto.
Collegamento alla rete	Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell'utensile. Il collagenamento è possibleanche con prese non munite di contatto di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.
ITALIANO	ST 500, STE 500, STEP 500

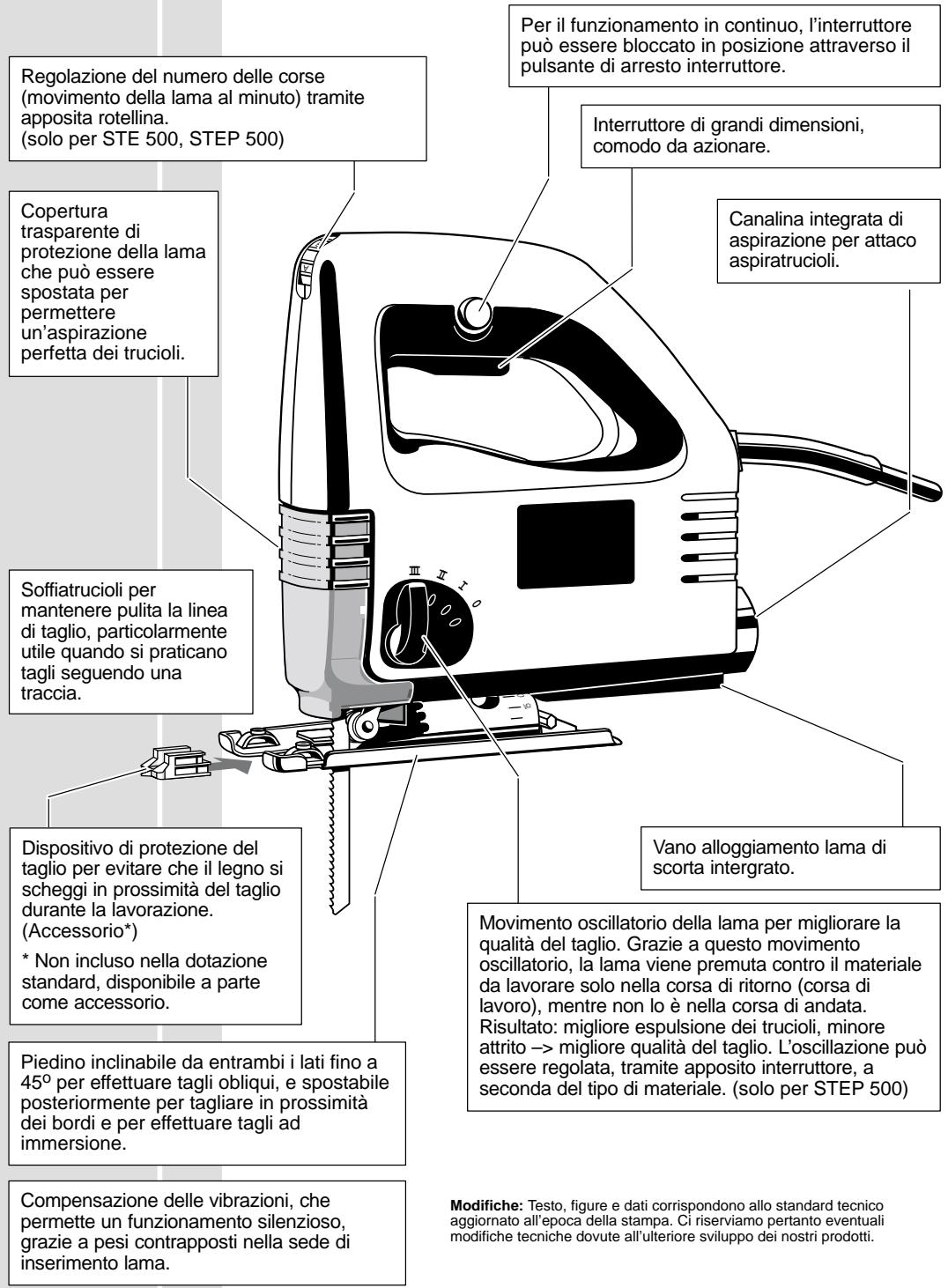

Breve indicazione

Instrimento della lama	Prima di effettuire qualsiasi lavoro sulla macchina torniere la spina nella presa di corrente. 1. Spingere indietro la prtezione trasparente della lama, perché la vite di fissaggio sia accessibile. 2. Allentare dicirca due giri la vite di fissaggio, utilizzando la chiavetta esagonale (collocata sul piedino). 3. Posizioniare la lama nella scanalatura del rullo di appoggio e spingerla a fondo nella propria sede. Le sporgenze della lama devono essere indrodotte completamente nella sede (si veda fiura sotto). 4. Riavvitare a fondo la vite di fissaggio. 5. Controllare che lama si sauda (indossare i quanti di protezione.
Regolazione del piedino	Il piedino più essere inclinato, spostato o arretrato. Posizione inclinata ⇌ Tagli obliqui. Per regolare in piedino in questa posizione, allentare la vite di fissaggio, estrarlo alla tacca di arresto, posizionario con l'angolo di inclinazione necessario (15°,30°, 45°) e riavvitare a fondo la vite di fissaggio. Altri angoli fino a 45° sono essere fissati al di fuori delle tacche. L'angolo di inclinazione può essereletto sulla scola. Per effettuire tagli obliqui perfetti, praticare prima un taglio di prova. Arretrare ⇌ Tagli ad immersione con lama lunga. Allentare la vite di fissaggio, spingere indietro il piedino riavvitare a fondo la vite di fissaggio. In esta posizione il piedino di trovato a 0° Cambiare di posizione ⇌ Tagli ad immersione con lama corta e per tagliare lungo i bordi. Rimuovero la vite di fissaggio spostare indietro il piedino e collocare e riavvitare la vite nell'ultimo foro. Il piedinoanche in quello posizione può spostato in senso longitudinale.
Aspirazione trucoli	Utilizzato l'utensile solo con un dispositivo di aspirazione trucoli idoneo. La conalina di aspirazione integrata. ha un diametro内的o di 30 mm. Adessa più essere collegato,tramite il tubo di aspirazione (N. 4932 3304 12) un aspiratore a secco e a umido della Atlas Copco che protrete scegliere nell'ampia gamma di accessori della Atlas Copco.
ITALIANO	ST 500, STE 500, STEP 500
	1. Inflare e fissare il tubo di aspirazione nella canalina di aspirazione integrata.
	2. Spingere verso il basso il riparo trasparente della lama, alfine di ottenere una perfetta aspirazione.
Protezione taglio (Accessorio*)	Dispositivo di protezione del taglio per evitare che il legno si scheggii in prossimità del taglio durante la lavorazione.Inserire il dispositivo di protezione del taglio sul piedino con parte piatta rivolta verso il basso, come migliorato in figura.(Cicò è possibile solo se il piedino si trovna nella posizione avanzata).* Non incluso nella dotazione standard, disponibile a parte come accessorio.
Regolazione del numero delle corse(solo per STE 500STEP 500)	Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina.Sulla rotellina sono impresse le lettere A...G, si tengà presente che:A = minor numero di corseG = maggior numero di corseSi ricavi alla tabella segunte il numero di corse più adatto per agli materiale, e si imposti la lettera corrispondente sull'apposita rotellina di regulazione.Materialie numero corseLegno GAcciaio D-EAlluminio D-EGomma A-C
Accensione-Spegnimento	Inserimento momentaneoAccensione: premere l'interruttore.Fermo: lasciare libero l'interruttore.Funzionamento continuoAccensione: premere l'interruttore e successivement il blocco interuttore, poi lasciare libero l'interruttore.Fermo: premere e poi lasciare libero l'interruttore.
Regolazione del movimento oscillatorio della lama(solo per STEP 500)	Regolando l'oscillazione, si aumento o si diminuisce l'incisità dei denti della lama nel materiale.Materiali dolci: oscilazione più ampiaMateriali duri: oscillazione ridotta o nessuna oscillazioneLinea di taglio più pulita: nessuna oscillazione
ITALIANO	ST 500, STE 500, STEP 500
	Si ricavi alla tabella seguente il tipo di oscillazione più idonea e si imposti l'oscillazioneattraverso l'apposto interrottore.
	Materiale	Gradi di oscillazione
	Legno	I-III
	Materiale sintetico	1
	Alluminio	0-1
	Acciaio	0
	Ceramica	0
	Gomma	0
	I livelli di oscillazione riportati in tabella sono da considerarsi come puramenteindicativi.
	L'oscillazionepuò essere impostata ovariata, agenda sull'apposto interrottoreanche ad utensile in funzione.
Istruzioni d'usoQualiche suggerimento	1. Impostare l'oscillazione e il numero delle corse più adatti al tipo di materiale dalavore.
	2. Posizionare l'utensile con la parte anteriore del piedino sul materiale e azionare.
	3. Premere l'utensile dall'alto sul materiale e guidarlo lungo la linea di taglio.Non applicare eccessiva pressione. Una leggera pressione sulla lamà è sufficiente per ottenero ottimi risultati.Se si effettuo dei tagli seguito una traccia,utilizzare la marcatura sul dispositivo di protezione taglio come riferimento.Per tagli perfettamente diritti,utilizzare un listello come guida, fissandolo sulmaterialie oppure utilizzare la guida parallela (accessorio)Il disposito di protezione del taglio evita che il legno si scheggi ai bordi del taglio durante la lavorazione.Per effettare tagli in prossimità dei bordi portare il piedino nella posizione piùarretrata.
Effettare tagli nella lamieraEffettare tagli dall'interno del materiale	Per evitare flessioni, fissare la lamiera da tagliare su un appoggio di legno. Segandoi metalli, aplicare del refrigerante lungo la linea di taglio (olio o petrolio; p.e)E'possibile effettare tagli ad immersione solo nei materiali dolci (legno, materiali percostruzione leggera) per i materiali (metalli) duri è invece necessario praticare unforo adatto alle dimensioni della lamà.Per ottenere il giusto angolo di taglio, spostare il piedino nella posizione più arrettata(si veda paragrafo "Regolazione del piedino ")
	1. Impostare I'interruttore di regulazione dell'oscillazione sullo "O".
	2. Ad utensile spento, posizionare la parte anteriore del piedino sulla linea di taglio.
	3. Accendere l'utensile e immershere con molta cura la lamna nel materiale.
ITALIANO	23	ST 500, STE 500, STEP 500

Guida parallela con guida per tagli circolari (Accessorio*)	Con l'aiuto della guida parallela con guida per tagli circolari è possibile effettuare tagli in parallelo da 0–20 mm e tagli circolari da 100 a 400 mm. Utilizzare lame stradate. * Non incluso nella dotazione standard, disponibile a parte come accessorio.
Utilizzo della guida come guida parallela	Spingere la guida parallela, con la superficie di arresto verso il basso,attraverso gli apposti passanti del piedino e fissare con la vite con testa a spina.Per seguire tagli guidati a destra o a sinistra, posizionare la guida dal lato corripondente.
Utilizzo della guida come guida per tagli circolari	Spingere la guida parallela, con la superficie di arresto verso l'alto attraverso,gli apposti passanti del piedino e fissare con la vite con testa a spina.Avvitare la guida per tagli circolari,dall'alto, nella guida parallela.Verificare che la lama e la guida per tagli circolari formino una linea.
Pattino materiale sinetico (Accessorio*)	Quando si lavorano superfici e materiali particolarmente delicati, utilizzato questo pattino. * Non incluso nella dotazione standard, disponibile a parte come accessorio.
Montaggio	Mettere la base della protezione in plastica alla slitta (come illustrato) e fissare i ganci sul retro delle slitta.
Smontaggio	Piegare verso l'alto entrambe i ganci e rimouvere la base della protezione in plastica.Pier la vasta gamma di accessori e relativi codici consultare i nostri cataloghi.
Manutenzione	Al fine di garantire un rendimento costante durante le operazioni le spazzole di carbone della macchina dovrebbe essere controllate annualmente presso i centri assistenza AEG.
	Utilizzato esclusivamente accessori e peszi di ricambio AEG. L'installazione di peszdi ricambio non specificamente prescritti dall'AEG via preferibilmente effettuata dalservizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenzatechnica).
	In caso di mancanza del disegno esploso, più essere richiesto al seguente indirizzo:Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi.
ITALIANO	24	ST 500, STE 500, STEP 500
Introduccion		Usted exige lo mejor, y ha optado por una calidad profesional – de Atlas Copco. Utilice correctamente suresherramientaelectrica. EstadFabricada con todo cuidado, pero primo debe leer lassiguientes instrucciones. Una ferramientaelectrica sólo ofrece su mayor rendimiento cuando se manja adecuadamente. Herramiantas Eléctricas AEG deAtlas Copco.
Datasétécnicos		ST 500	STE 500	STEP 500
	Profundidad de corte max. en: Madera blanda .65 mm .70 mm .70 mm Madera .55 mm .60 mm .60 mm Acero .5 mm .5 mm .5 mm Aluminio .10 mm .10 mm .10 mm Potencia nominal .500 W .500 W .500 W Peso .1,9 kg .1,9 kg .1,9 kg N° de carreras en vacio .3000 min-1 .450-3000 min-1 .450-3000 min-1 Carrera .19 mm .19 mm .19 mm Cortes sesgados hasta .45° .45° .45°
Consejos para su seguridad	■ Preste atencion a las instrucciones de sécurité del libro adjunto.■ Atencion! Al taladrar materiales de amIENTo/asbesto y/o piedras de silice, el polvo, que se produce es perjudicial para su salute. Protéjase de la inhalacion de ese polvo según normas de sécurité VBG-119.■ Conecte siempre laquina a una red protegida por interruptor diferencial y magnetotérmico, para sucurity personal, según normas establescidas para instalaciones electricas de baja tensión.■ Usar siempre las piezas de protección de laquina.■ Desconecte siempre el enchufe antes delearvar a caboequalquier trabajo en laquina.■ Para trabajo con laquina,utilizarsiempre gafas de protección,guantes, calzado de sécurité antideslizante, asi como es recommendable usar protectores auditivos.■ Nunca se debe intentar limpiar elpolvo o viruta procedente del taladrado con laquina enfuncionamento.■ No perforar la carcasa de laquina,pues se rompería el doble aislamento.■ Mantener siempre el cable separado del radio de accesión de laquina.■ Enchubar laquina a la red solamente en posición desconnectada.■ Eneworkos de largduración o en usos industriales, cortando maderu或其他 materiales, el polvoresultante es perjudicial para su salute. Evite respirarlo:para ello, la herramienta dispone de una toma deabsorcióndonde pueda conectaruna aspiradora.■ No usabilityeguetas rajadas ortorcidas.
Valor sonoro medido	La presión acústica se eleve normalmente 82 dB (A).El nivel de ruido, con laquina工作的ondado, pocrá sobrepasar circunstancially 85 db (A).Usarprotectores auditivos!Determinación de los values de medicación según norma EN 50 144.
Valor medido de vibración	La acelaración se elevanormalmente a 3 m/s2.Determinación de los values de medicación según norma EN 50 144.
Uso	Esta sierra de calar peutecartar madera,plástico y metal;puede cortar lineas rectas, biseles,curvas yefectuar cortes internos. Utilizar este producto unicolemente para el uso alque estádestinado.
Conexiónelectrica	Conectar solamenteacorreiente alterna monofásica y solo a la tensión indicada enla placacar deceptiOn, ya que el aparato posee unaislamento según norma DIN 57 740/VDE 0740 correspondientes a CEE 20. La protección antiparasitaria corresponde a la norma europea EN 55014.
ESPÁÑOL	25	ST 500, STE 500, STEP 500

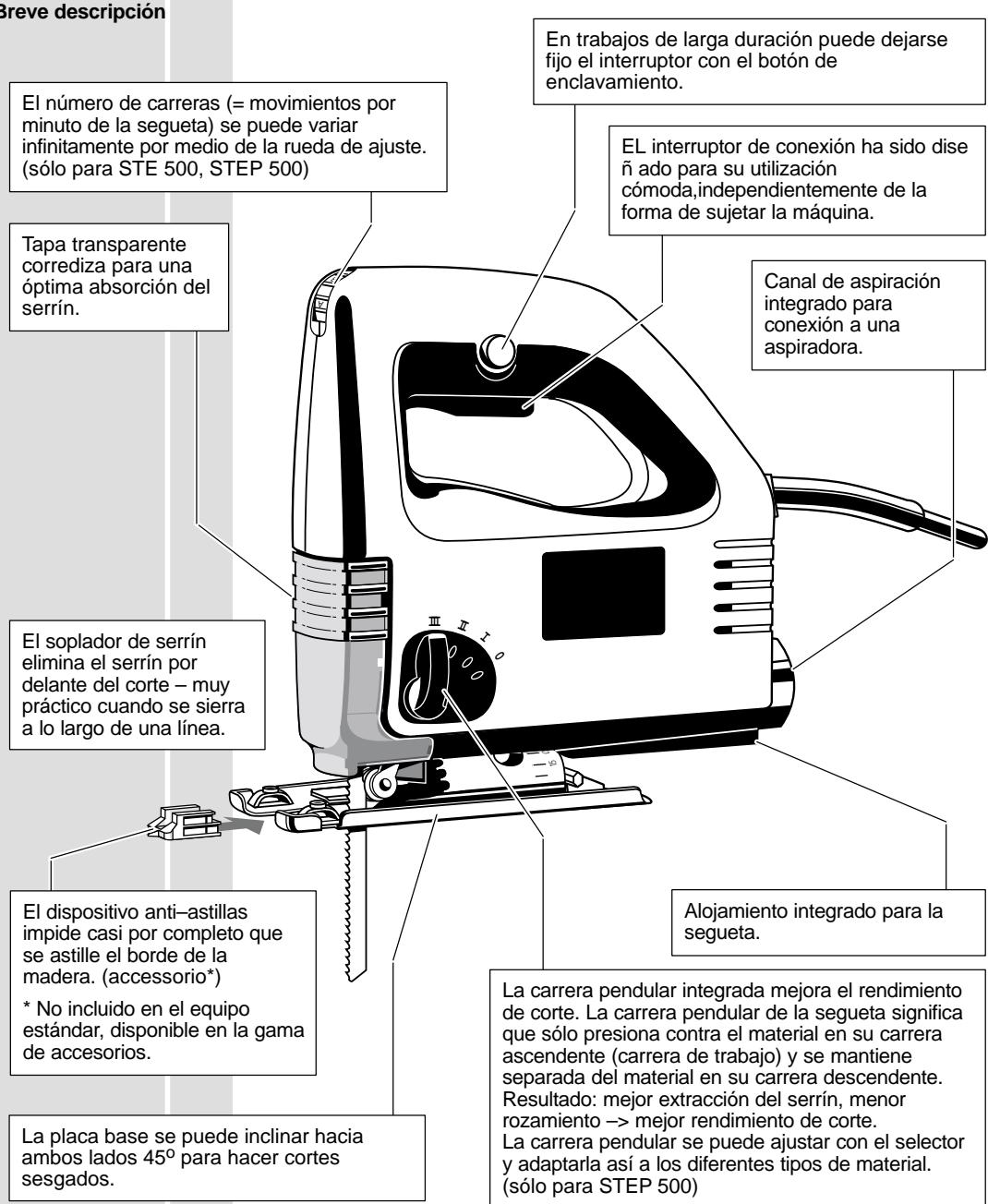

Breve descripción

DICHIARAZIONE DI CONFORMITA CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base alle prescrizioni delle direttive CE98/37, CEE73/23, CEE 89/336

ESPANOL

DECLARATION DE CONFORMIDAD CE
