KÄYTTÖOHJE STE 500 AEG

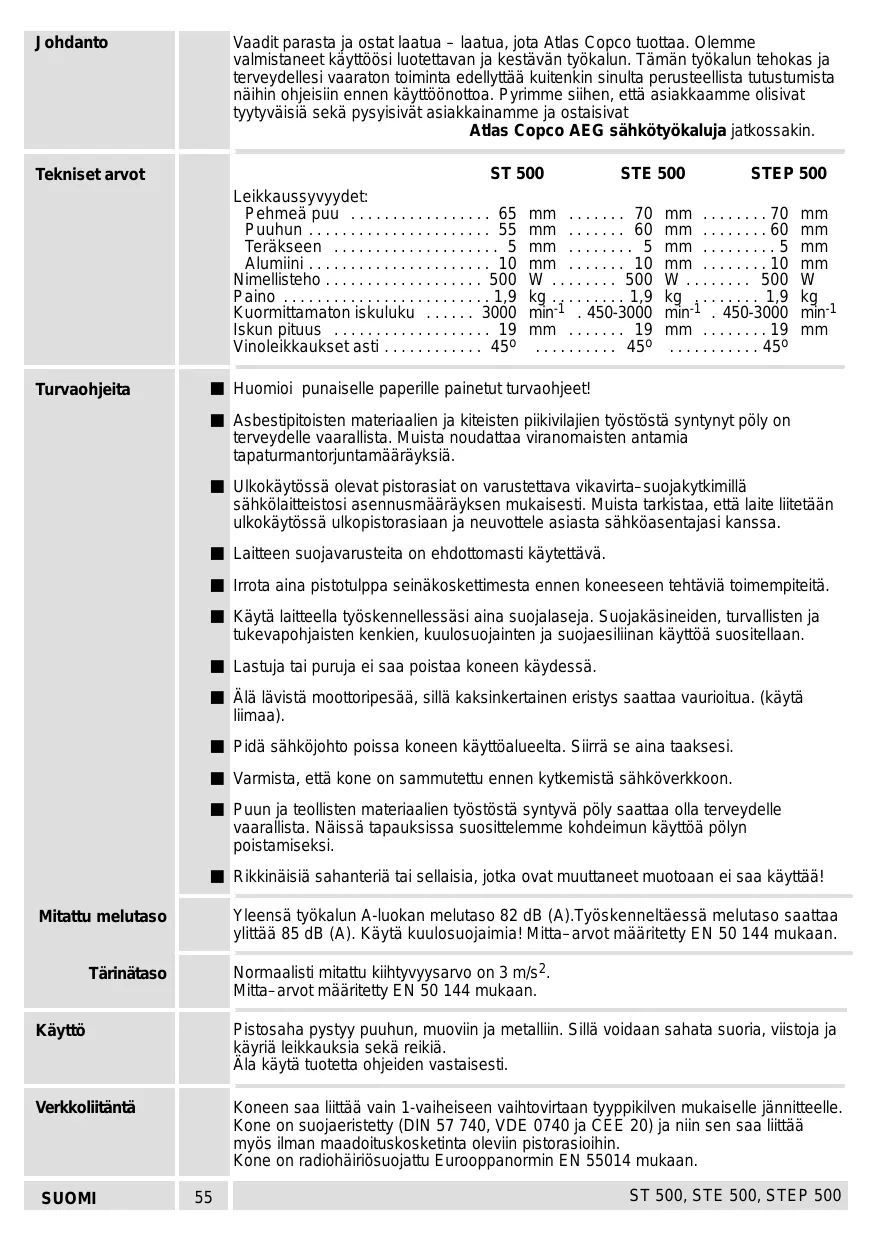

• Johdanto Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi luotettavan ja kestävän työkalun. Tämän työkalun tehokas ja terveydellesi vaaraton toiminta edellyttää kuitenkin sinulta perusteellista tutustumista näihin ohjeisiin ennen käyttöönottoa. Pyrimme siihen, että asiakkaamme olisivat tyytyväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkötyökaluja jatkossakin. Tekniset arvot ST 500 STE 500 STEP 500 Leikkaussyvyydet: Pehmeä puu p. 65
• mm p. 70
• mm p. 70
• mm Puuhun p. 55
• mm p. 60
• mm p. 60
• mm Teräkseen p. 5
• mm p. 5
• mm p. 5
• mm Alumiini p. 10
• mm p. 10
• mm p. 10
• mm Nimellisteho p. 500
• W Paino p. 1
• ,9 kg p. 1
• ,9 kg p. 1
• ,9 kg Kuormittamaton iskuluku p. 3000
• min-1 . 450-3000 min-1 . 450-3000 min-1 Iskun pituus p. 19
• mm p. 19
• mm p. 19
• mm Vinoleikkaukset asti p. 45
• o o Turvaohjeita J Huomioi punaiselle paperille painetut turvaohjeet! J Asbestipitoisten materiaalien ja kiteisten piikivilajien työstöstä syntynyt pöly on terveydelle vaarallista. Muista noudattaa viranomaisten antamia tapaturmantorjuntamääräyksiä. J Ulkokäytössä olevat pistorasiat on varustettava vikavirta–suojakytkimillä sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. J Laitteen suojavarusteita on ehdottomasti käytettävä. J Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. J Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. J Lastuja tai puruja ei saa poistaa koneen käydessä. J Älä lävistä moottoripesää, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). J Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. J Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. J Puun ja teollisten materiaalien työstöstä syntyvä pöly saattaa olla terveydelle vaarallista. Näissä tapauksissa suosittelemme kohdeimun käyttöä pölyn poistamiseksi. J Rikkinäisiä sahanteriä tai sellaisia, jotka ovat muuttaneet muotoaan ei saa käyttää! Yleensä työkalun A-luokan melutaso 82 dB (A).Työskenneltäessä melutaso saattaa ylittää 85 dB (A). Käytä kuulosuojaimia! Mitta–arvot määritetty EN 50 144 mukaan. Mitattu melutaso Normaalisti mitattu kiihtyvyysarvo on 3 m/s2. Mitta–arvot määritetty EN 50 144 mukaan. Tärinätaso Käyttö Pistosaha pystyy puuhun, muoviin ja metalliin. Sillä voidaan sahata suoria, viistoja ja käyriä leikkauksia sekä reikiä. Äla käytä tuotetta ohjeiden vastaisesti. Verkkoliitäntä Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan. SUOMI p. 45

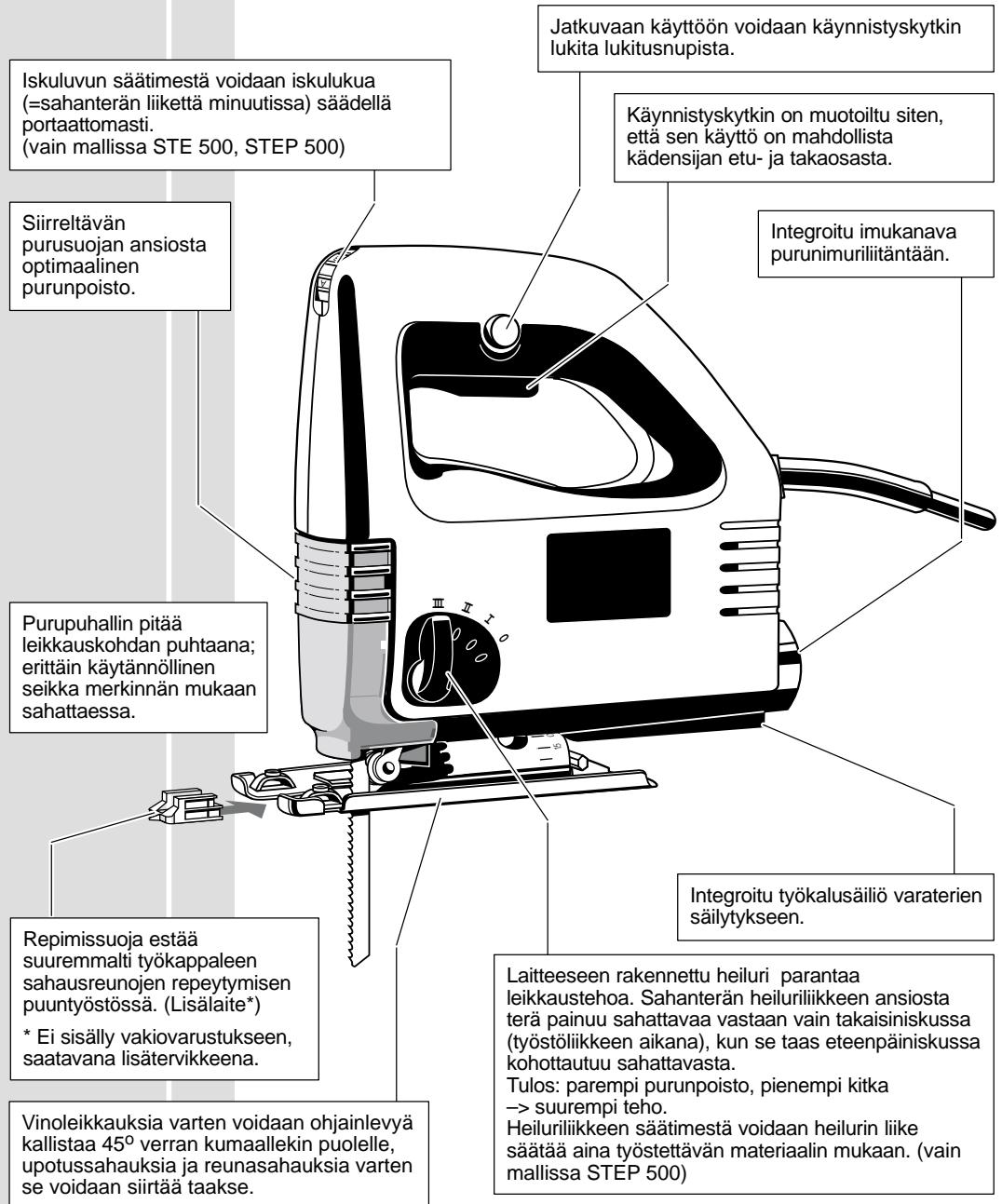

Toimintakuvaus Jatkuvaan käyttöön voidaan käynnistyskytkin lukita lukitusnupista. Iskuluvun säätimestä voidaan iskulukua (=sahanterän liikettä minuutissa) säädellä portaattomasti. (vain mallissa STE 500, STEP 500) Integroitu imukanava purunimuriliitäntään.

Siirreltävän purusuojan ansiosta optimaalinen purunpoisto. Käynnistyskytkin on muotoiltu siten, että sen käyttö on mahdollista kädensijan etu- ja takaosasta. III II

Purupuhallin pitää leikkauskohdan puhtaana; erittäin käytännöllinen seikka merkinnän mukaan sahattaessa. Integroitu työkalusäiliö varaterien säilytykseen. Repimissuoja estää suuremmalti työkappaleen sahausreunojen repeytymisen puuntyöstössä. (Lisälaite*)

• Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. Vinoleikkauksia varten voidaan ohjainlevyä kallistaa 45o verran kumaallekin puolelle, upotussahauksia ja reunasahauksia varten se voidaan siirtää taakse. Iskurin vastakkaispainojen toimiessa värinäntasaajina on tasainen käynti mahdollista. SUOMI

Laitteeseen rakennettu heiluri parantaa leikkaustehoa. Sahanterän heiluriliikkeen ansiosta terä painuu sahattavaa vastaan vain takaisiniskussa (työstöliikkeen aikana), kun se taas eteenpäiniskussa kohottautuu sahattavasta. Tulos: parempi purunpoisto, pienempi kitka –> suurempi teho. Heiluriliikkeen säätimestä voidaan heilurin liike säätää aina työstettävän materiaalin mukaan. (vain mallissa STEP 500) Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään.

ST 500, STE 500, STEP 500

Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Sahanterän kiinnitys

1. Työnnä purusuoja alas, jotta

kiinnitysruuviin päästään paremmin käsiksi.

2. Löysää kiinnitysruuvia kuusiokoloavaimella

(säilytys ohjainlevyn avainsäiliössä) n. kaksi ympärystä.

3. Aseta sahanterän varsi iskuriin niin, että sahanterän

selkä kulkee tukirullan urassa, ja työnnä rajoittimeen saakka; sahanterän nokkien on oltava kiinni iskurin reunassa (katso kuvaa).

4. Kiristä kiinnitysruuvi jälleen.

5. Tarkista, että sahanterä on tukevasti kiinni (käytä

Ohjainlevy voidaan asettaa vinoasentoon, sitä voidaan siirtää tai sen kiinnityspaikkaa voidaan muuttaa. Ohjainlevyn säätö

suojakäsineitä!). viistot Vinoonasetus (vinoleikkaukset). Löysää toimitusta varten kiristysruuvia, vedä ohjainlevy lukitusnokista, anna sen hakautua haluamaasi vinokulmaan (15o, 30o, 45o) ja kiristä kiristysruuvi jälleen. Muun asteisten kulmien säätö 45o saakka on mahdolista lukitusnokkien välialueilta. Säädetyn kulman suuruus selviää asteikosta. Tee erittäin tarkkoihin vinoleikkauksiiin ensin koesahaus. upotussahaus pitkää sahanterää käyttäen. Siirto Löysää toimitusta varten kiristysruuvia, työnnä ohjainlevy taakse ja kiristä ruuvikiinnitys jälleen. Tässä asennossa ohjainlevy on kiinnitetty 0o- kulmaan. Kiinnityspaikan muutos upotussahaus lyhyttä sahanterää käyttäen ja reunasahaus. Irrota toimitusta varten kiristysruuvi, aseta ohjainlevy taka-asentoon ja kiristä ruuvikiinnitys takimmaiseen porausaukkoon. Ohjainlevyä voidaan siirtää työntämällä tässäkin asennossa. SUOMI

Integroidun imukanavan normitettu sisä-Ø on 30 mm. Käytä kotitalouspölynimuriin tai Atlas Copco:n märkä- ja kuivaimureihin liitettäessä Atlas Copco-imuletkua (tunnusnumerolla Id.Nr. 4932 3304 12) lisälaiteohjelmasta.

Konetta saa käyttää vain, kun se on varustettu sopivalla purunimurilla. Purunimulaite

ST 500, STE 500, STEP 500

1. Kiinnitä imuletku imukanavaan kiertämällä,

kunnes se on tukevasti paikallaan.

2. Työnnä purusuojus alas. Silloin pölynimu

toimii optimaalisesti. Repimissuoja estää suuremmalti työkappaleen sahausreunojen repeytymisen puuntyöstössä. Repimissuoja (Lisälaite*) Pistä repimissuoja, kuten kuvassa, sileä puoli alaspäin käännettynä ohjainlevyn päälle reunan kanssa tasalle (vain etummaisessa ohjainlevyn asennossa mahdollista).

• Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. Iskuluvun säätimestä voidaan iskulukua (=sahanterän liikettä minuutissa) säädellä portaattomasti. Iskuluvun säätö (vain mallissa STE 500 STEP 500) Iskuluvun säätimeen on merkitty kirjaimet A ... G; sääntönä on: A = pienin iskuluku G = suurin iskuluku

Jäljempänä olevasta taulukosta näet työstettävälle materiaalille sopivan iskuluvun, jonka säätö tapahtuu asettamalla iskuluvun säädin vastaavan kirjaimen kohdalle. Hetkellinen käyttö: Käynnistys: Paina käynnistyskytkimestä Pysäytys: Vapauta käynnistyskytkin Jatkuva käyttö: Käynnistys: Paina käynnistyskytkimestä ja sen jälkeen lukitusnupista, vapauta käynnistyskytkin. Pysäytys: Paina käynnistyskytkimestä ja vapauta kytkin tämän jälkeen.

Puu Teräs Alumiini Kumi

Käynnistyskytkin Materiaali

Heiluriliikkeen säätö (vain mallissa STEP 500) SUOMI Heiluriliikkeen säädöllä suurennetaan tai pienennetään sahanterän pureutumista sahattavaan kappaleeseen. Nyrkkisääntönä: Pehmeät materiaalit Kovat materiaalit Siisti leikkauspinta

suuri heiluriliike pieni heiluriliike tai ilman heiluriliikettä ilman heiluriliiketta

ST 500, STE 500, STEP 500

Jäljempänä olevasta taulukosta löydät eri materiaaleihin sopivat heiluriliikkeet. Niiden säätö tapahtuu heiluriliikkeen säätimestä. Materiaali Heilurin säätöasennot Puu Muovi Alumiini Teräs Keramiikka Kumi I-III 0-I

Taulukoiden osoittamat heilurin säätöasennot ovat vain ohjeellisia! Heiluriliikkeen säätö heiluriliikkeen säätimestä voidaan suorittaa myöskin laitteen käydessä. Käyttövihjeitä

1. Säädä iskuluku ja heiluriliike työstettävän materiaalin mukaiseksi.

2. Aseta koneen ohjainlevyn etummainen osa sahattavaa pintaa vasten ja käynnistä

3. Paina konetta ylhäältäpäin sahattavaa pintaa vasten ja ohjaa leikkauslinjaa pitkin.

Vihjeitä Varo painamasta konetta liiaksi sahattavaa pintaa vasten. Sahanterää kevyesti painamalla sahaus etenee optimaalisesti. Käytä merkinnän mukaan sahattaessa repimissuojassa olevaa merkintää suunnistusapuna. Käytä tarkkoja suoria leikkauksia sahattaessa apuna listaa, joka on kiinnitetty sahattavaan pintaan, tai suuntaisohjainta (lisälaite). Käännä viistosahauksiin (vinoleikkauksiin) ohjainlevyn asentoa. Siirrä reunasahauksiin ohjainlevy takimmaiseen asentoon. Peltien sahaus Purista pelti puualustaa vasten, ettei se jousta sahattaessa. Sivele metallisahauksessa leikkauslinjaan jäähdytysainetta (öljyä, petrolia). Reikien sahaus Upotussahaus on mahdollista vain pehmeämpiin materiaaleihin (puu, kevytrakenteiset seinät), koviin materiaaleihin (metallit) on ensin tehtävä sahanterän suuruinen porausaukko. Saadaksesi edullisen leikkauskulman pistolle, siirrä ohjainlevy takimmaiseen asentoon.(katso kohtaa ”Ohjainlevyn säätö”)

1. Aseta heiluriliike heiluriliikkeen säätimestä “0”-asentoon.

2. Aseta pysäytetty kone ohjainlevyn etureuna edellä leikkauskohdan päälle.

STEP elec 50 tronic 0

3. Käynnistä kone ja upota sahanterä varovasti sahaten materiaaliin.

ST 500, STE 500, STEP 500

Suuntais-ympyrä ohjain (Lisälaite*) Suuntais-ympyräohjaimella voi tehdä suuntaissahauksia 0-200 mm, ympyrä sahauskia 100-400 mm. Käytä haritettuja sahanteriä.

• Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. Työnnä suuntaisohjain rajoitinpinta alaspäin käännettynä ohjainlevyssä olevien sidelevyjen läpi ja kiinnitä sakararuuveilla. Käyttö suuntaisohjaimena

Työnnä suuntaisohjain joko vasemmalta tai oikealta puolelta ohjainlevyyn leikkauskohtien mukaan. GERMANY Työnnä suuntaisohjain rajoitinpinta ylöspäin käännettynä ohjainlevyssä olevien sidelevyjen läpi ja kiinnitä sakararuuveilla. Käyttö ympyräohjaimena

Ruuvaa ympyräohjain suuntaisohjaimeen kiinni ylhäältä. GERMANY Muista tarkistaa, että sahanterä ja ympyräohjain ovat samalla linjalla. Käytä suojakenkää työskenneltäessi aroilla pinnoilla. Muovinen pohjalevy (Lisälaite*)

Aseta suojakenkä ensin edestä kiini pohjalevyyn ja paina sen jälkeen takaosa kiini. Asennus

• Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. GERMANY Taivuta suojakenkää takaosasta, kunns se irtoaa pohjalevystä. Irroitus Muut lisälaitteet tilausnumeroineneen löydät luettelostamme. Koneen toiminnan jatkuvuuden varmistamiseksi, moottorin hiilet on tarkistettava kerran vuodessa. Tarkistuksen ja mahdollisen vaihdon suorittaa lähin AEG huoltopiste. Huolto Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. SUOMI
