MANUALE UTENTE DCD-485 DENON

PER IL LETTORE ITALIANO

• DICHIARAZIONE DI CONFORMITÀ Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative: EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3. In conformità con le condizioni delle direttive 73/23/EEC, 89/336/EEC e 93/68/EEC.

• Evitate di esporre l’unità a temperature alte. Assicuratevi che ci sia un’adeguata dispersione del calore quando installate l’unità in un mobile per componenti audio.

• Manneggiate il filo di alimentazione con cura. Agite per la spina quando scollegate il cavo dalla presa.

• Tenete l’unità lontana dall’umidità, dall’acqua e dalla polvere.

• Disinnestate il filo di alimentazione quando avete l’intenzione di non usare il filo di alimentazione per un lungo periodo di tempo.

• Non coprite i fori di ventilazione.

• E’ importante che nessun oggetto è inserito all’interno dell’unità.

• Assicuratevvi che l’unità non venga in contatto con insetticidi, benzolo o solventi.

• Non smontate mai, nè modificate l’unità in nessun modo.

NAMI E FUNZIONI DELLE PARTI

Interruttore di accensione (POWER)

Presa per le cuffie (PHONES) PRECAUZIONI:

1. Maneggiare con cura il cavo d’alimentazione

Fare attenzione a non danneggíare o deformare il cavo d’alimentazione. In caso contario si creano pericoli di scosse o di guasti. Staccando il cavo dalla presa di rete, prenderlo sempre per la spina e non tirare mai il cavo stesso.

2. Non aprire il coperchio superiore

Per evitare pericoli di scosse non aprire il coperchio superiore. Nel caso di un qualche problema rivolgersi al rivenditore DENON.

3. Non inserire alcun oggetto all’interno

Non inserire oggetti metallici nell’apparecchio e fare attenzione a non revesciarvi sopra liquidi. In caso contrario si creano pericoli di scosse o di guasti.

• Per un ascolto in privato, è possibile collegare le cuffie a questa presa. (le cuffie vengono vendute separatamente). Non aumentate eccessivamente il volume durante l’ascolto con le cuffie. Controllo del volume (PHONES LEVEL) (Solo DCD-685)
• Usate questo controllo per regolare il livello di uscita delle cuffie.

Sensore per il telecomando (REMOTE SENSOR)

Display Scrivere e conservare il nome del modello e il numero di serie dell’apparecchio visualizzati sull’etichetta dei valori nominali. Modello Nr. DCD-485/685 Numero di serie: Controllare che le parti seguenti si trovino imballate con l’apparecchio nella scatola di spediziione. (1) Manuale di istruzioni ……………………………………………1 (2) Cavi di segnale …………………………………………………1 (3) Telecomando a distanza RC-266 ………………………………1 (4) Batterie R6P/AA …………………………………………………2 (5) Cavo CA …………………………………………………………1 (6) Elenco dei centri di assistenza …………………………………1

• Quando l’unità é accesa (ON), sull’indicatore TRACK No. viene visualizzato “‚‚ ” e non è inserito alcun disco, sul display digitale viene visualizzato “‚‚ ‚‚M ‚‚S ”.
• Se si accende l’unità con un disco inserito, sull’indicatore TRACK No. viene visualizzato il numero totale di tracce del disco, il tempo totale viene visualizzato sul pannello TIME, i numeri sul calendario musicale si accendono fino al numero di tracce sul disco ed inizia la riproduzione.

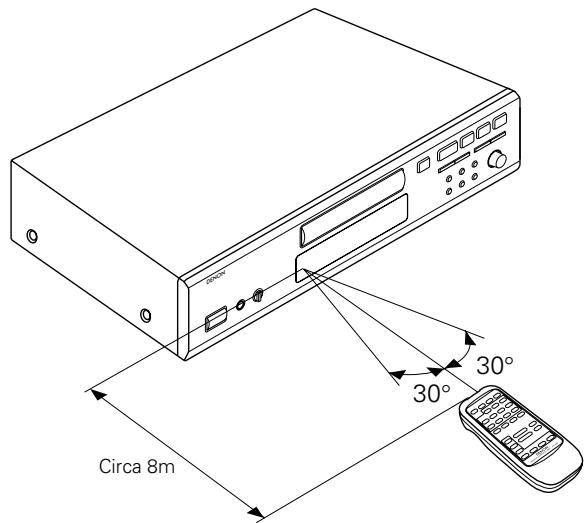

• Questo sensore riceve i raggi infrarossi trasmessi dal telecomando.
• Per il controllo a distanza, puntate il telecomando RC-266, in dotazione, verso questo sensore.

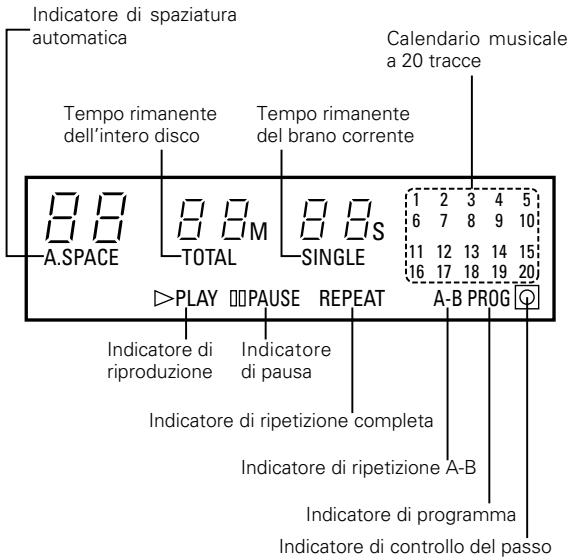

• Il display digitale è suddiviso in sezioni: per il numero traccia, per il tempo di riproduzione e per il calendario, come illustrato di seguito. Indicatore di spaziatura automatica Tempo rimanente dell’intero disco NOTA: Questo lettore di CD impiega un laser a semiconduttore. Per ottenere le prestazioni migliori dell’apparecchio si raccomanda di usarlo ad una temperatura ambiente compresa entro la gamma dai 10°C (50°F) ai 35°C (95°F). Calendario musicale a 20 tracce Tempo rimanente del brano corrente

A.SPACE TOTAL PLAY Indicatore di riproduzione

A-B PROG Indicatore di pausa Indicatore di ripetizione completa Indicatore di ripetizione A-B Indicatore di programma Indicatore di controllo del passo

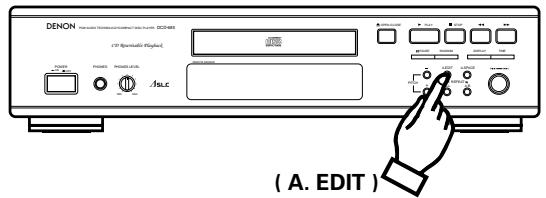

Tasto di editazione automatica (A. EDIT)

• Premete questo tasto per rallentare la velocità di riproduzione. (Fate riferimento alla pagina 44.)
• Premete questo tasto per aumentare la velocità di riproduzione. (Fate riferimento alla pagina 44.)
• Il contenuto di un CD viene diviso automaticamente in due metà, lato A e lato B, come su un disco in vinile, con la divisione inserita tra le tracce più vicine alla metà del tempo totale di riproduzione e con le tracce lasciate nell’ordine originario. (Fate riferimento alla pagina 44.) ITALIANO

Tasto di ripeti tutto (ALL)

Tasto di ripetizione A-B (A-B)

Tasto di spaziamento automatico (A. SPACE)

• Premete questo tasto per ripetere la riproduzione di tutti i brani. Quando si preme questo tasto, REPEAT si illumina sul display e tutti i brani sul disco o nel programma verranno riprodotti ripetutamente.
• Premete questo tasto nuovamente per disattivare la funzione di ripetizione. (Fate riferimento alla pagina 42.)
• Premete questo tasto per una riproduzione ripetuta tra un punto di inizio (A) e un punto finale designato (B). (Fate riferimento alla pagina 42.)
• Premete questo tasto per illuminare l’indicatore A. SPACE ed inserire uno spazio vuoto di circa 4 secondi tra i brani durante la riproduzione del CD. Premete questo tasto nuovamente per spegnere l’indicatore A. SPACE e cancellare la funzione di spaziamento automatico.
• Premendo uno dei tasti di ricerca automatica (8 o 9) o il manopola jog, la funzione di spaziamento automatico viene disattivata.
• La funzione di spaziamento automatico è attiva durante la riproduzione normale, la riproduzione programmata oppure la riproduzione casuale.
• Nonostante vengano inseriti spazi vuoti di 4 secondi, questo tempo ulteriore non verrà indicato dall’indicazione del tempo rimanente o dal display del tempo quando è attivata la funzione di editazione automatica. (Fate riferimento alla pagina 43.)

Tasto di arresto (2 STOP)

Tasto di riproduzione casuale (RANDOM)

Manopola Jog (8 – 9)

• Girarla per arrivare all’inizio del brano desiderato. (Fate riferimento alla pagina 41.) Tasto del modo del tempo (TIME)
• Questo tasto viene usato per selezionare l’indicazione desiderata sul display del tempo (TIME). L’indicazione di questo display cambierà ad ogni pressione di questo tasto. Normalmente, il tempo trascorso del brano in fase di riproduzione viene vi-sualizzato. Se premete questo tasto una volta, viene visualizzato SINGLE e il tempo rimanente del brano in fase di riproduzione. Alla seconda pressione del tasto, viene visualizzato TOTAL e il tempo totale di riproduzione dei brani ri-manenti. Comunque, quando la riproduzione programmata è in fase di esecuzione, il tempo totale rimanente del programma viene visualizzato. Premete il tasto nuovamente per ritornare al display del tempo di riproduzione trascorso del brano in fase di riproduzione.
• Per i dischi contenenti più di 20 brani, il tempo restante non appare sul display per i brani da 21 in poi.

• Premete questo tasto per cambiare la luminosità del display.
• Premete questo tasto una volta per rendere il display 2/3 più luminoso del normale.
• Premete questo tasto nuovamente per rendere il display 1/3 più luminoso del normale.
• Premete questo tasto nuovamente per spegnere l’intero display durante la riproduzione e per spegnere tutto eccetto il numero del brano in qualsiasi altro modo.
• Premere questo tasto per interrompere la riproduzione. Il CD smette di ruotare.

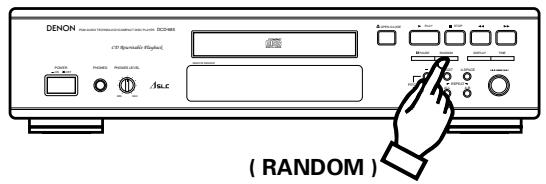

• Premete questo tasto per riprodurre i brani in ordine casuale. (Fate riferimento alla pagina 44.) Tasto di riproduzione (1 PLAY)
• Premete questo tasto per iniziare la riproduzione di un disco durante il modo di arresto o pausa.
• Premendo questo pulsante appare 1 PLAY e viene visualizzato il numero del brano in riproduzione.
• Le tracce vengono visualizzate sul calendario. Non appena una traccia à stata riprodotta, il numero corrispondente scompare dal calendario.

Tasto di pausa (3 PAUSE)

Tasto di apertura/chiusura (5 OPEN/CLOSE)

Presa di uscita digitale (OPTICAL) Tasto di ricerca manuale in avanti (7)

• Premete questo tasto durante la riproduzione per la ricerca veloce in avanti. I segnali musicali vengono riprodotti più velocemente del solito per tutto il tempo che si tiene premuto il tasto.
• Se si preme questo tasto mentre è attivato il modo di pausa, potete far avanzare il pickup rapidamente ad una posizione desiderata, tre volte più rapidamente rispetto ad una ricerca manuale in avanti durante la riproduzione. Durante questa operazione non si sentirà alcun suono. (Fate riferimento alla pagina 43.)

• Premete questo tasto durante la riproduzione per la ricerca veloce all’indietro. I segnali musicali vengono riprodotti più velocemente del solito per tutto il tempo che si tiene premuto il tasto.
• Se si preme questo tasto mentre è attivato il modo di pausa, potete far tornare indietro il pickup rapidamente ad una posizione desiderata, tre volte più rapidamente rispetto ad una ricerca manuale all’indietro durante la riproduzione. Durante questa operazione non si sentirà alcun suono. (Fate riferimento alla pagina 43.)

• Premete questo tasto per arrestare temporaneamente la riproduzione.
• Quando si preme questo tasto durante la riproduzione, la riproduzione si arresta temporaneamente, l’indicatore 1 PLAY si spegne e l’indicatore 3 PAUSE si accende.
• Premete questo tasto oppure il tasto 1 PLAY nuovamente per continuare la riproduzione.
• Il portadischi si apre e si chiude premendo questo tasto.
• Premete questo tasto una volta per aprire il piatto portadischi, un’altra volta per chiuderlo.
• Chiudendo il lettore con un CD all’interno, il disco ruota per qualche secondo durante la lettura del contenuto del CD. Sul display digitale t appaiono quindi il numero di brani ed il tempo di riproduzione totale.
• Posizionare il disco sul piatto portadisco con l’etichetta rivolta verso l’alto.
• Utilizzare il tasto 5 OPEN/CLOSE @1 per aprire e chiudere il piatto portadisco.
• Il piatto portadischi si può anche chiudere premendo il tasto 1 PLAY !9 o 3 PAUSE @0.

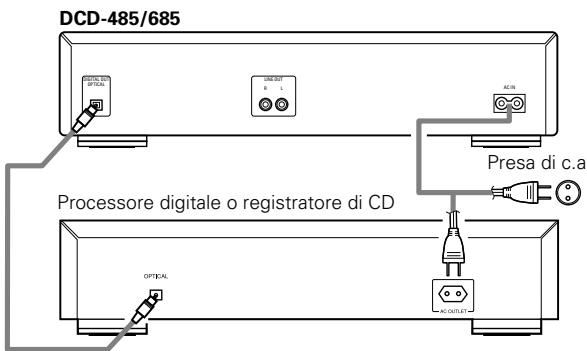

• I dati digitali vengono emessi in forma ottica da questa presa. (Vedere pagina 40 per i collegamenti )

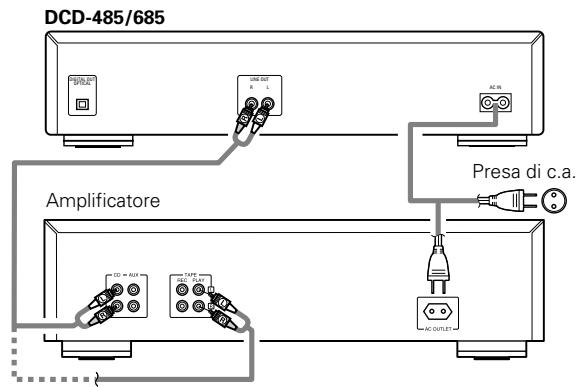

Connettori di uscita (LINE OUT)

• Collegare questi spinotti ai connettori d’ingresso dell’amplificatore (per ulteriori dettagli sulle connessioni fare riferimento alla pagina 40). ENTRATA CA
• Collegate qui il cavo d‘alimentazione in dotazione. CONNESSIONI (1) Collegamento del connettori di uscita (LINE OUT) Utilizzare l’accluso cavo di connessione per collegare i connettori sinistro (L) e destro (R) dell’uscita (LINE OUT) del DCD-485/685 all’ingresso sinistro (L) e destro (R), rispettivamente, dell’ingresso CD, AUX o TAPE PLAY dell’amplificatore. DCD-485/685 DIGITAL OUT OPTICAL LINE OUT

Presa di c.a. Amplificatore

APERTURA E CHIUSURA DEL PIATTO

PORTADISCO E CARICAMENTO DEI DISCHI

Apertura e chiusura del piatto portadisco (questa funzione è operativa solo ad unità accesa.)

1. Premete l’interruttore POWER per accendere l’unità.

2. Premete il tasto 5 OPEN/CLOSE.

Come caricare un disco

• Accertarsi che il piatto portadisco sia completamento aperto.
• Tenere il disco per i bordi esterni e posizionarlo nel portadisco (non toccare la superficie incisa, cioè quella lucida).
• Quando si utilizzano dischi da 12 cm di diametro, accertarsi che i bordi esterni coincidano con le guide esterne del portadisco (Fig. 1) e quando si utilizzano i CD single (da 8 cm di diametro), far coincidere il bordo esterno con le guide interne del piatto portadisco (Fig. 2).
• Premete il tasto 5 OPEN/CLOSE per chiudere il piatto platto portadischi.
• Quando il piatto portadisco è chiuso, il disco viene letto e dopo alcuni secondi il numero di tracce ed il tempo totale di riproduzione vengono visualizzati, rispettivamente, sul display TRACK No. e TIME.
• Quando il portadischi è aperto e il disco è caricato, potete anche premete il tasto 1 PLAY o 3 PAUSE per chiudere il portadischi. (Se viene premete il tasto 1 PLAY, la riproduzione comincerà immediatamente subito dopo che i contenuti del disco sono stati letti). Fig. 1 Guida del piatto portadisco per dischi di 12 cm

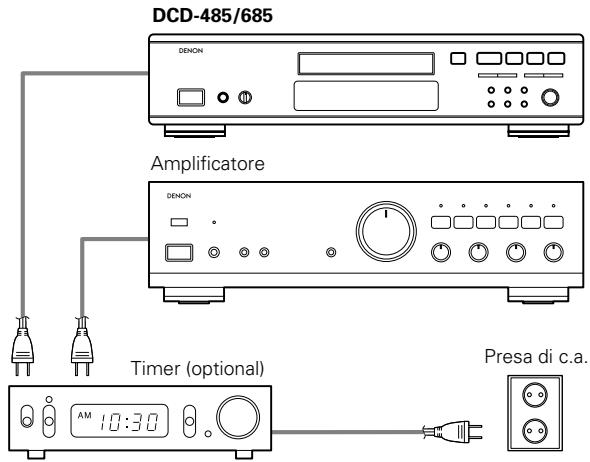

Avvertenza per il collegamento

• Accertarsi che tutte le unità siano spente prima di procedere al collegamento o allo scollegamento dei cavetti e dei cavo d‘alimentazione.
• Accertarsi che tutti i cavetti siano stati collegati correttamente agli spinotti sinistro (L) e destro (R).
• Inserire a fondo gli spinotti nei connettori.
• Collegare le uscite agli ingressi CD, AUX o TAPE PLAY dell’amplificatore. (2) Collegamento della presa di uscita digitale (OPTICAL) Usate un cavo ottico, venduto separatamente, per collegare la presa di uscita digitale (OPTICAL) del DCD-485/685 alla presa di entrata digitale (OPTICAL) su un processore digitale o registratore di CD. Disco da 12 cm Fig. 2 Guida del piatto portadisco per dischi di 8 cm

AC IN Presa di c.a. Processore digitale o registratore di CD

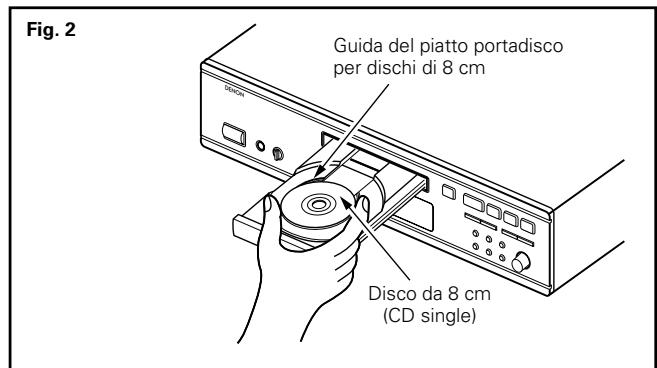

Disco da 8 cm (CD single) ITALIANO Avvertenze:

• Se il vostro dito rimanesse incastrato nel portadischi mentre si chiude, premete il tasto 5 OPEN/CLOSE.
• Non inserire alcun oggetto estraneo nel piatto portadisco. Non caricare più di un disco alla volta, altrimenti potrebbe verificarsi un malfunzionamento.
• Non spingere il piatto portadisco manualmente quando l’unità è spenta poiché ciò può causare un malfunzionamento e danni al lettore di CD.
• Questo riproduttore può riprodurre dischi CD-R/RW, ma solamente se essi sono finalizzati. Notate comunque che a seconda della qualità di registrazione, il riproduttore potrebbe non essere in grado di riprodurre alcuni dischi CD-R/RW. Se dovesse presentarsi un problema con questo tipo di dischi(Per esempio se il disco non potesse venire letto quando viene caricato o quando il modo di riproduzione viene impostato ), " appare sulla sezione del display temporale, nella quale il disco è disinserito.

RIPRODUZIONE AVANZATA DEI CD

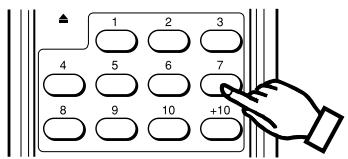

(1) Riproduzione di una traccia specifica ……… Accesso diretto (Solo con il telecomando) ( Tasti di numerici )

• Utilizzate i tasti de numerici e i tasto +10 per immettere il numero del brano desiderato. Per esempio, per riprodurre il brano numero 4, premete 4 e per riprodurre il brano numero 12, premete +10 e 2 . La riproduzione comincerà da quel brano. (2) Avanzamento alla traccia successiva durante la riproduzione ………………… Ricerca automatica (Unità principale) (Telecomando)

RIPRODUZIONE NORMALE DEI CD

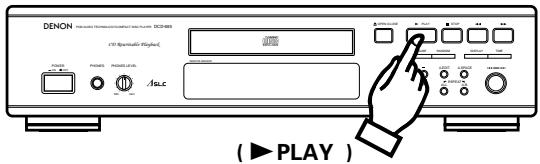

(1) Inizio della riproduzione (9 )

PLAY OPEN /CLOSE DCD-685 STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME (9 ) REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF MIN A.SPACE REPEAT PITCH ALL A-B MAX ( 1PLAY )

1. Premete l’interruttore POWER per accendere l’unità.

2. Caricare il disco nel piatto portadisco.

• Quando il piatto portadisco è chiuso, il disco viene letto e viene visualizzato il numero delle tracce ed il tempo totale di riproduzione.

3. Premete il tasto 1 PLAY.

• Vengono visualizzati il numero del brano in riproduzione, il tempo trascorso, ecc.
• La riproduzione può essere anche iniziata premendo la manopola jog. Durante la riproduzione, girate in senso orario (,) il manopola jog dell’unità principale oppure premete il tasto 9 sul telecomando.
• Il pickup avanzerà all’inizio del brano successivo e la riproduzione continuerà. Girando la manopola jog o premendo diverse volte il pulsante, la testina avanza al numero di brano corrispondente. (3) Ritorno all’inizio della traccia corrente durante la riproduzione ………………… Ricerca automatica (Unità principale) (Telecomando) (2) Arresto della riproduzione (8 )

PLAY OPEN /CLOSE DCD-685 (8 ) STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF PITCH MIN A.SPACE REPEAT ALL A-B MAX ( 2 STOP )

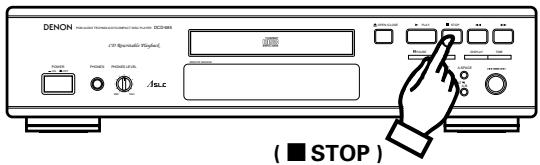

1. Premete il tasto 2 STOP.

• Quando tutte le tracce del disco sono state riprodotte, la riproduzione si ferma automaticamente. Durante la riproduzione, girate in senso antiorario (.) il manopola jog dell’unità principale oppure premete il tasto 8 sul telecomando.
• La testina ritorna all’inizio della traccia corrente e la riproduzione ricomincia. Girando la manopola jog o premendo diverse volte il pulsante, la testina ritorna al numero di brano corrispondente. Precauzioni:
• Qualora non sia stato inserito alcun CD oppure il CD sia stato inserito capovolto, il numero del brano ed il tempo vengono azzerati e lampeggia tutto il calendario.
• Qualora l’unità non sia in grado di leggere correttamente le informazioni sul CD, ad es. a causa di polvere o sporcizia sul CD, il numero del brano ed il tempo vengono azzerati, il calendario lampeggia ed il numero di brani, il tempo rimanente per brano non vengono visualizzati.

Disco non inserito o visualizzazione errata

ITALIANO (4) Riproduzione di tracce specifiche in un ordine specifico …………… Riproduzione programmata NOTE:

• Se la programmazione viene effettuata nel modo di riproduzione o pausa, il brano che viene riprodotto viene programmato alla prima posizione. Si possono aggiungere altri brani al programma, ma il numero di brani programmati e il tempo di riproduzione non verrà visualizzato.
• La ricerca diretta non è possibile durante la riproduzione programmata. Se i tasti di numerici vengono premuti, quel brano verrà aggiunto alla fine del programma.
• La programmazione è possibile anche con il platto portadisco aperto. I numeri dei brani superiori ai numeri dei brani registrati sul disco possono essere programmati, ma verranno cancellati automaticamente prima che la riproduzione inizi.
• Il tempo rimanente per ciascun brano verrà visualizzato per i brani dall’1 al 20.
• Il tempo di programmazione totale e il tempo di programmazione rimanente non verranno visualizzati se vengono programmati brani oltre al brano numero 20.

• Con questa funzione è possibile scegliere tutte le tracce su disco che si desiderano e programmare la loro riproduzione in un qualunque ordine.
• La programmazione è possibile anche quando il piatto portadisco è aperto.
• Possono essere programmate fino a 20 tracce.
• Le tracce programmate vengono visualizzate sul calendario.

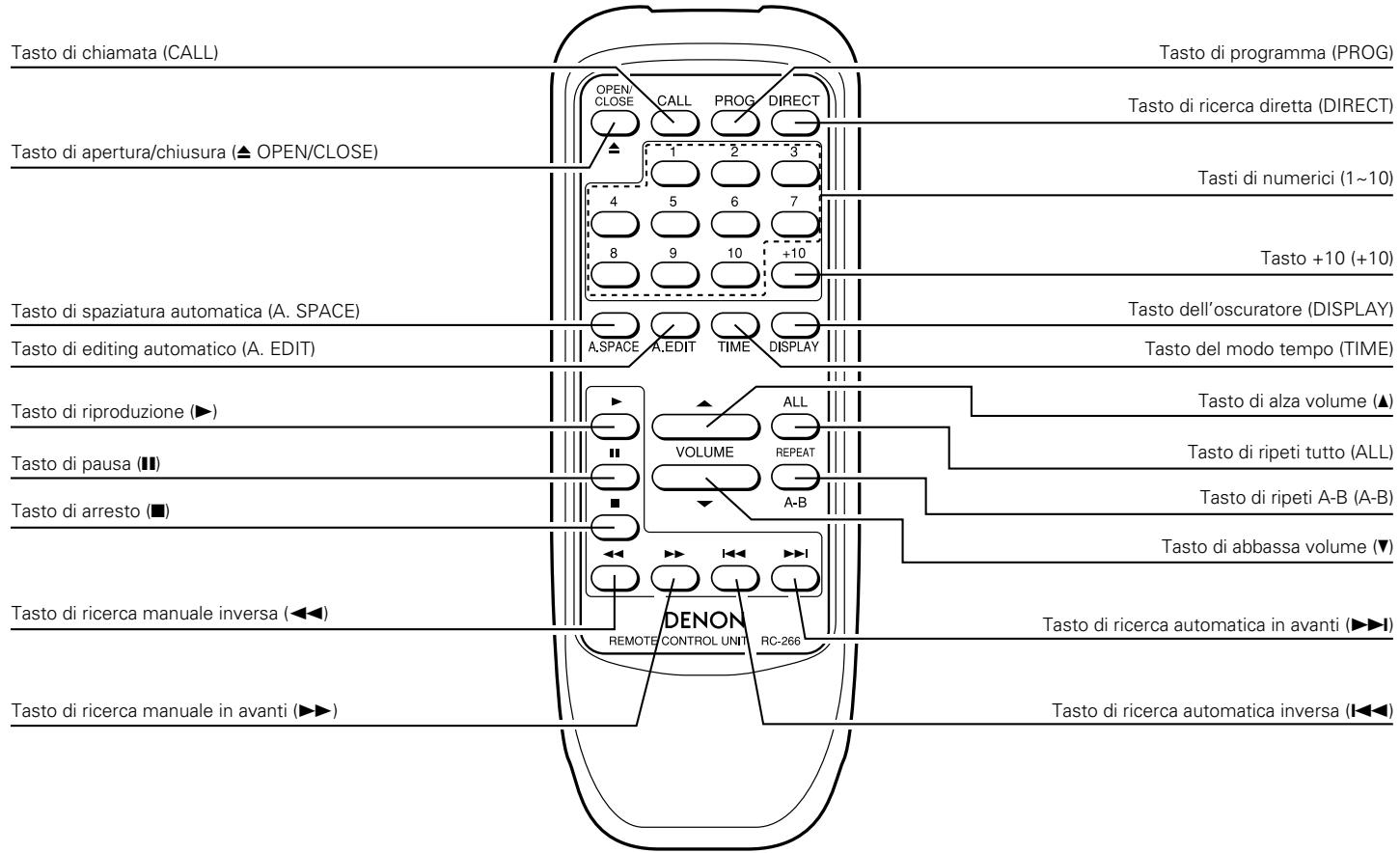

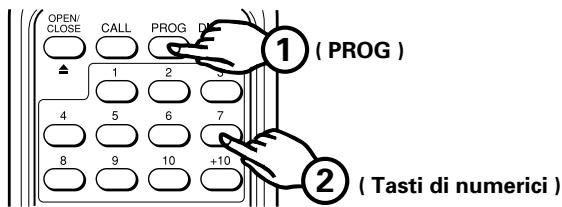

Programmazione (Solo con il telecomando)

( Tasti di numerici )

• Premete il tasto PROG in modo tale che l’indicatore PROG si accenda, poi usate i tasti di numerici e il tasto +10 dell’unità del telecomando per programmare i brani. Per esempio, per programmare i brani 3, 12 e 7 premete PROG , 3 , +10 , 2 e Ogni qualvolta viene programmato un brano, il numero di brano corrispondente lampeggia sul calendario, sul display TRACK No. appare il numero di brano e sul display TIME appare il tempo di riproduzione totale. Alcuni secondi dopo aver programmato l’ultimo brano, il numero totale dei brani programmati viene visualizzato sul display TRACK No.

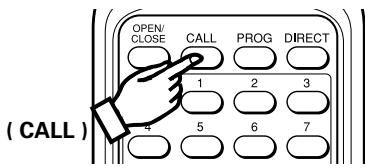

Verifica delle tracce programmate (Solo con il telecomando) ( CALL )

• Premete il tasto CALL. Ad ogni pressione del tasto CALL, i brani programmati appaiono in ordine sul display TRACK No.

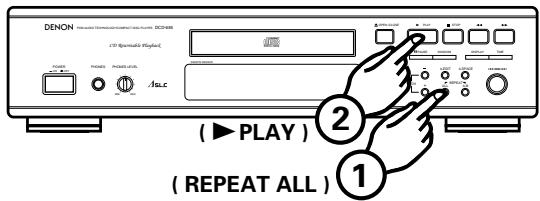

Premete il tasto REPEAT ALL. Premete il tasto 1 PLAY. Premendo il tasto REPEAT ALL, REPEAT verrà visualizzato. I passi 1 e 2 sopra possono essere invertiti. Per cancellare il modo di riproduzione ripetuta, premete il tasto REPEAT ALL nuovamente.

• Premendo il tasto REPEAT ALL durante la riproduzione programmata, verrà ripetuta la riproduzione dei brani memorizzati.

3. Nel modo di programmato, solamente i brani programmati sono

riprodotti ripetutamente. Se volete riprodurre ripetutamente un brano singolo, per esempio, programmatelo. (6) Riproduzione ripetuta di una sezione desiderata ……………………………………… Ripetizione A-B Riproduzione delle tracce programmate

(5) Riproduzione ripetuta di tutti i brani …………… Ripetizione STOP

PLAY OPEN /CLOSE DCD-685 STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF A.SPACE REMOTE SENSOR POWER ¢ ON PITCH PHONES PHONES LEVEL A.EDIT £ OFF A.SPACE REPEAT ALL A-B PITCH MIN MAX MIN REPEAT ALL A-B MAX ( 1PLAY ) ( REPEAT A-B )

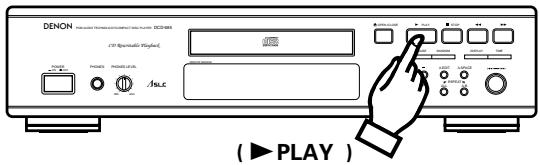

• Premete il tasto 1 PLAY per riprodurre i brani nell’ordine programmato. r Annullamento del programma

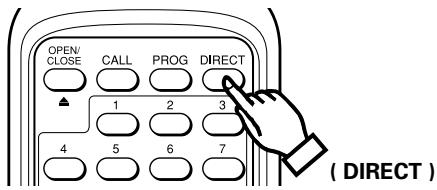

• Premendo il tasto DIRECT sul telecomando viene cancellato l’intero programma. Il programma viene cancellato anche premendo il tasto 5 OPEN/CLOSE. ( DIRECT )

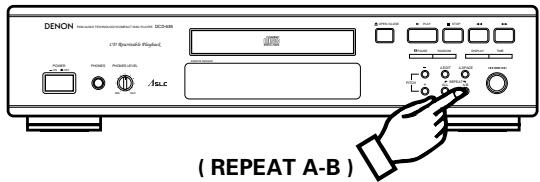

1. Iniziate la riproduzione e premete il tasto REPEAT A-B quando

raggiungete il punto di inizio dell’intervallo. L’indicatore A-B inizia a lampeggiare.

2. Continuate la riproduzione oppure avanzate il pick-up usando il

tasto 9 o 7 finchè non sarà raggiunto il punto di fine sezione. Poi premete il tasto REPEAT A-B nuovamente. L’indicatore A-B si illuminerà.

• Il pick-up ritornerà al punto di inizio sezione e ripeterà la riproduzione della sezione selezionata.
• Questo intervallo verrà ripetuto finché il modo di ripetizione A-B non viene cancellato premendo nuovamente il tasto REPEAT A-B. L’indicatore A-B si spegnerà.
• La ripetizione ripetuta A-B non è possibile durante la riproduzione programmata. ITALIANO (7) Pausa della riproduzione in qualunque momento …………………………………………………… Pausa

• Questa è una conveniente funzione che inserisce spazi vuoti di 4 secondi fra le tracce, utile quando si registrano i compact disc su cassetta. REPEAT PITCH MIN (9) Inserimento di spazi muti tra le tracce …………………………………… Spaziatura automatica ALL A-B MAX

• Potete arrestare la riproduzione temporaneamente e poi continuare la stessa dallo stesso punto nel brano.

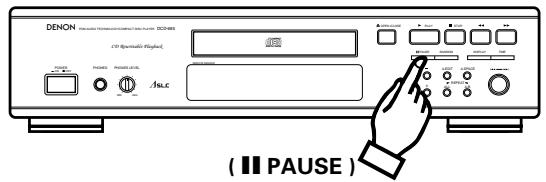

1. Premete il tasto 3 PAUSE durante la riproduzione.

2. Per continuare la riproduzione, premete il tasto 1 PLAY o 3

PAUSE nuovamente. (8) Ricerca rapida udibile ……………………… Ricerca manuale

• Con questa funzione è possibile individuare un punto desiderato di una traccia, sia in avanti che indietro.
• Quando si raggiunge il punto desiderato, rilasciare il tasto 6 o

7. La riproduzione normale continua.

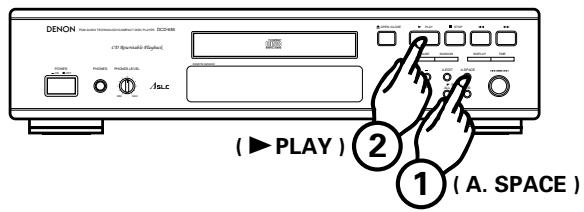

1. Se si preme il tasto A. SPACE, l’indicatore A. SPACE si illuminerà.

2. Premete il tasto 1 PLAY per avviare la riproduzione.

Quando si raggiunge la fine di un brano, si crea uno spazio vuoto di 4 secondi prima che cominci la riproduzione di un brano successivo.

3. Premete il tasto A. SPACE per cancellare la funzione.

NOTA: La sezione bianca di 4 secondi non viene creata quando la funzione di ripetizione A-B viene utilizzata per un singolo brano. Ricerca manuale in avanti

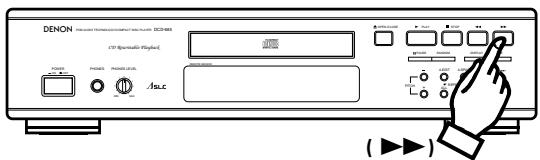

1. Premete il tasto 7 durante la riproduzione. La riproduzione del

brano sarà più veloce.

• Come riferimento viene visualizzata la traccia corrente ed il tempo trascorso della traccia stessa.
• La ricerca manuale in avanti iniziata durante una pausa è circa tre volte più veloce della riproduzione normale. In questo caso non si sente alcun suono.
• Se il tasto 7 viene tenuto premuto una volta raggiunta la fine dell’ultimo brano sul disco, verrà visualizzato “ ” e la ricerca manuale si arresta. Per tornare ad un altro punto, premete il tasto 6 finché “ ” non scompare.

Con accesso diretto (Solo con il telecomando)

• In questo caso, l’unità va in pausa all’inizio della traccia trovata tramite un’operazione ad accesso diretto.

PLAY OPEN /CLOSE DCD-685 STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF PITCH MIN A.SPACE REPEAT ALL A-B MAX (6 )

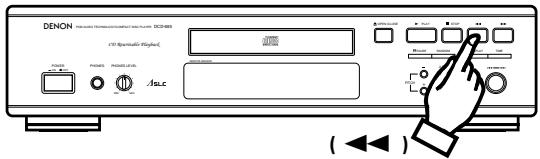

1. Premete il tasto 6 durante la riproduzione. La riproduzione

inversa del brano sarà più veloce.

• Come riferimento, viene visualizzato il numero della traccia corrente ed il tempo trascorso della traccia stessa.
• La ricerca manuale all’indietro iniziata durante una pausa è circa tre volte più veloce della riproduzione normale. In questo caso non si sente alcun suono.
• Se il tasto 6 viene tenuto premuto una volta raggiunta l’inizio del primo brano sul disco, verrà visualizzato “ ” e la ricerca manuale si arresta. Per tornare ad un altro punto, premete il tasto 7 finché “ ” non scompare.

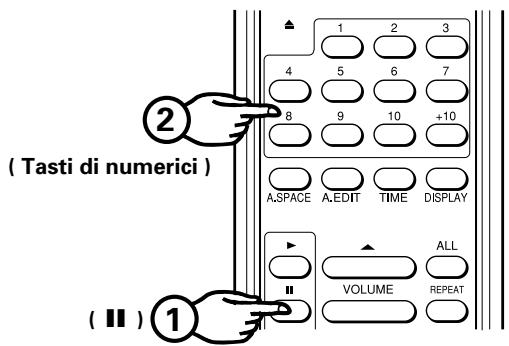

Premete il tasto 3 PAUSE. Premete i tasti di numerici per il brano desiderato. Premete il tasto 1 PLAY o 3 PAUSE per iniziare la riproduzione. Questa operazione non è valida nel modo di programma.

• In questo caso, la pausa impostata all’inizio del brano trovato con l’operazione di ricerca manuale.

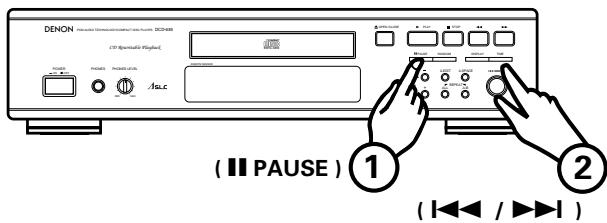

1. Premete il tasto 3 PAUSE durante la riproduzione.

2. Girate la manopola jog sull’unità principale oppure premete il tasto

8 o 9 sul telecomando per selezionare il brano desiderato.

• Per avviare la riproduzione, premete il tasto 1 PLAY o 3 PAUSE.
• Questa operazione funziona anche nel modo di programma.

ITALIANO e Con la ricerca programmata

• Al termine della programmazione, premete il tasto 3 PAUSE sul telecomando. L’unità entrerà in pausa all’inizio del primo brano programmato. (11) Registrazione con editing sul lato A e B del nastro …………………… Editing automatico
• La funzione di editing automatico divide automaticamente i brani sul compact disc in lato A e B, in modo tale che il tempo totale di riproduzione del disco sia diviso il più possibile in parti uguali.

PLAY OPEN /CLOSE DCD-685 PAUSE RANDOM DISPLAY TIME PHONES LEVEL A.EDIT MIN A.SPACE REPEAT PITCH ALL NOTE:

• La funzione di editing automatico non funzionerà per dischi contenenti 21 brani o più.
• Premete il tasto 2 STOP o 5 OPEN/CLOSE durante l’editing automatico per cancellare l’editing automatico. (12) Riproduzione dei brani in ordine casuale ………………………………… Riproduzione casuale
• Tutti i brani registrati sul disco possono essere riprodotti una volta in ordine casuale. PLAY OPEN /CLOSE DCD-685 STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF PITCH MIN A.SPACE REPEAT ALL A-B MAX ( RANDOM )
• Quando il tasto RANDOM viene premuto, l'indicatore 1 PLAY si illumina e la riproduzione casuale ha inizio automaticamente.
• Se premete il tasto RANDOM quando i brani sono stati programmati, solo i brani programmati verranno riprodotti in ordine casuale.
• Se premete il tasto RANDOM quando è stata impostata la funzione di ripetizione, tutti i brani vengono riprodotti una volta in ordine casuale, dopodiché tuti i brani vengono riprodotti nuovamente in un altro ordine eccetera.
• Durante l’operazione di ricerca, i numeri dal primo all’ultimo brano sul disco appaiono rapidamente sul display del numero del brano, in modo che non è possibile sapere quale brano verrà riprodotto fino a quando ha inizio la riproduzione. NOTE:
• Il tempo rimanente totale non appare nel modo di riproduzione casuale.
• Il modo di riproduzione casuale viene cancellato se premete il tasto RANDOM nel modo di riproduzione casuale.

( PITCH + ) (Unità principale) pausa per cambiare la velocità della riproduzione. di variazione della velocità per 2 secondi circa. " 4 " lampeggia quando la velocità è inferiore alla norma, "4" si accende quando la velocità è maggiore del normale. La velocità può essere cambiata in passi da 0,1% da –12,0% a +12,0%.

1. Quando si preme il tasto A. EDIT nella condizione di arresto, il

tempo totale di riproduzione del lato A (la prima metà) e i numeri del brano (sul calendario) vengono visualizzati per circa 2 secondi. Poi, le informazioni del lato B (seconda metà) vengono visualizzate, dopo di ché il lettore entra automaticamente in pausa all’inizio del primo brano del lato A. L'indicatore PROG si illumina sul display.

2. Premete il tasto 1 PLAY per iniziare la riproduzione. Quando la

riproduzione del lato A finisce, il lettore entrerà in pausa all’inizio del primo brano sul lato B.

3. Premete il tasto 1 PLAY nuovamente per iniziare la riproduzione.

Quando la riproduzione del lato B finisce, il lettore si arresta automaticamente.

PITCH w Premendo uno dei tasti PITCH, sul display TIME appare il valore REMOTE SENSOR PHONES £ OFF

• Potete accelerare o far diminuire la velocità della riproduzione. q Premete il tasto PITCH + o PITCH - nel modo di riproduzione o STOP CD Rewritable Playback POWER ¢ ON (13) Cambiamento della velocità di riproduzione (Solo DCD-685) ………… Controllo di distanza Mostrato come esempio : –8.0%

PLAY e Premete il tasto 1 PLAY durante la riproduzione con una velocità diversa per ritornare alla riproduzione a velocità normale. Inoltre, l’impostazione della velocità viene cancellata se impostate il modo di arresto durante la riproduzione con una velocità diversa. NOTE:

• I dati non vengono emessi dalla presa di uscita digitale (OPTICAL) durante la riproduzione con una velocità diversa (quando “4” è illuminato o lampeggia). Se desiderate emettere i dati, premete il tasto 1 PLAY per ritornare alla riproduzione a velocità normale.
• Anche il passo cambia quando si cambia la velocità.
• Se cambiate la velocità durante l’editing del tempo, il tempo di riproduzione totale cambia. In tal caso la durata degli spazi vuoti non verrà calcolata in modo esatto.
• La visualizzazione del tempo (il tempo di riproduzione trascorso, il tempo rimanente di ciascun brano o il tempo rimanente totale) non sarà esatta durante la riproduzione ad una velocità diversa dal normale.
• Sono richiesti non più di 2 secondi per ritornare alla velocità normale quando premete il tasto 1 PLAY durante la riproduzione ad una velocità diversa dal normale. Durante questo tempo, solo il tasti 5 OPEN/CLOSE e 2 STOP funzioneranno. ITALIANO RIPRODUZIONE CONTROLLATA DAL TIMER

1. Accendere tutti i componenti.

2. Impostare il selettore d’ingresso sull’amplificatore in corrispondenza dell’ingresso a cui è collegato il lettore di CD.

3. Accertarsi che sia stato caricato un disco.

4. Controllare l’orario sul timer e poi impostare il tempo di

accensione desiderato.

5. Impostare il timer audio su ON.

L’alimentazione viene automaticamente tolta a tutti componenti collegati al timer.

6. Quando viene raggiunto l’orario prestabilito, si accendono i

componenti del sistema ed il CD inizia la riproduzione dalla prima traccia. 2 Collegamenti DCD-485/685

Amplificatore Timer (optional) Presa di c.a.

1. Precauzioni nel maneggiare i compact disc

• Non lasciare impronte, residui oleosi o grassi o polvere sulla superficie del compact disc. Se la superficie dove è inciso il segna-le è sporca, pulirla con un panno soffice ed asciutto. Asciugare con un movimento circolare dal centro verso l’esterno.
• Per pulire i dischi non usare acqua, benzene, diluenti, spray per dischi, liquidi anti-elettrostatici o panni con trattamento al silicone.
• Maneggiare sempre con molta cura i dischi per prevenire danni alla superficie, in particolare quando si estrae il CD dalla custodia e quando lo si reinserisce.
• Non piegare i compact disc.
• Non esporre i compact disc al caldo.
• Non ingrandire il foro centrale del disco.
• Non scrivere sul disco e non applicarvi alcuna etichetta.
• Portando un disco da un’area calda ad una fredda, come l’ambiente esterno durante l’inverno, si produrrà della condensa. Aspettare che la condensa scompaia prima di utilizzare il disco. Non asciugare mai i dischi con un asciugacapelli o con apparecchi simili.

2. Indicazioni su come conservare i dischi

• Riporre il disco nella sua custodia dopo l’utilizzo.
• Tenere i dischi nelle custodie quando non sono in uso. Questo il proteggerà dalla polvere e dalla sporcizia e prolungherà la loro vita utile.
• Non conservare i dischi in:

1) Luoghi esposti per un considerevole periodo di tempo alla

luce solare diretta.

2) Luoghi soggetti all’accumulo di polvere o molto umidi.

3) Luoghi esposti ad alte temperature come, ad esempio,

vicino ai termosifoni.

RIPRODUZIONE CON IL TELECOMANDO

L’unità del telecomando può essere usata per controllare il lettore di CD da una certa distanza. (1) Inserimento delle pile

1. Rimuovere le pile sul retro del telecomando.

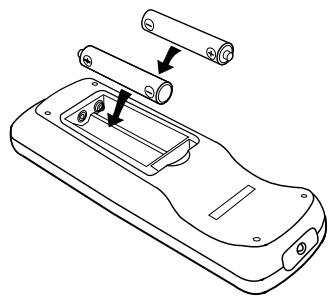

2. Inserire due pile R6P (dimensione standard AA) con la corretta

polarità, come indicato nella figura, all’interno dell’alloggiamento.

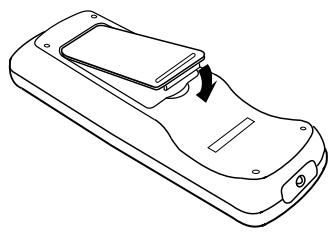

3. Reinserire il coperchio dell’alloggiamento.

• Il telecomando utilizza pile a secco “AA”.
• Le pile devono essere sostituite circa una volta all’anno (in base all’utilizzo fatto del telecomando).
• Se, dopo meno di un anno dall’inserimento di nuove pile, il telecomando non riesce a far operare il lettore di CD da vicino, è tempo di cambiare le pile.
• La batteria inclusa è solo per verificare il funzionamento. Sostituitela con una nuova batteria prima possibile.
• Inserire le pile in modo appropriato, come illustrato nella figura all’interno dell’alloggiamento delle pile ed assicurarsi di allineare correttamente i poli positivi e negativi di ciascuna pila.
• È possibile che le pile si danneggino o subiscano delle perdite liquide. Quindi:
• Non mischiare pile nuove con pile usate.
• Non mischiare tipi diversi di pile.
• Non mettere in corto circuito i poli delle pile, non esporre le pile al calore, non aprirle o gettarle nel fuoco.
• Quando il telecomando non deve essere usato per un lungo periodo di tempo, estrarre le pile dall’alloggiamento.
• Se le pile hanno subito delle perdite liquide, ripulire bene l’alloggiamento dal liquido asciugandolo accuratamente ed inserire delle pile nuove. (2) Istruzioni per l’uso
• Usare il telecomando puntandolo verso il sensore che si trova sul lettore di CD come illustrato nella seguente figura. Quando riceve un segnale da un telecomando, l’indicatore sul pannello del lettore di CD lampeggia brevemente.
• Il telecomando può essere usato fino a 8 metri di distanza in linea diretta dal lettore di CD. Questa distanza diminuisce se vi sono ostacoli che bloccano la trasmissione del segnale o se il telecomando non è puntato direttamente verso il lettore di CD.
• I tasti del telecomando presentano funzioni identiche a quelle del lettore di CD. Il ogni caso, le seguenti funzioni non possono essere controllate dal telecomando: accensione ON/OFF.

ITALIANO TELECOMANDO RC-266 Selezione traccia Utilizzare i tasti di numerici (1~10 e +10) durante la programmazione e per accedere alla traccia desiderata quasi istan-taneamente. I tasti 8 e 9 vengono utilizzati per avanzare alla traccia successiva o ritornare alla traccia precedente. Tasto di chiamata (CALL) Impostazione della modalità programma

• Per l’operazione di programmazione, premete il tasto PROG e poi i tasti di numerici (1~10 e +10).
• Il telecomando è impostato normalmente in modo di diretto. Tasto di programma (PROG) Tasto di ricerca diretta (DIRECT) Tasto di apertura/chiusura (5 OPEN/CLOSE) Tasti di numerici (1~10) Tasto +10 (+10) Tasto di spaziatura automatica (A. SPACE) Tasto di editing automatico (A. EDIT) Tasto di riproduzione (1) Tasto di pausa (3) Tasto di arresto (2) Tasto dell’oscuratore (DISPLAY) Tasto del modo tempo (TIME) Tasto di alza volume (•) Tasto di ripeti tutto (ALL) Tasto di ripeti A-B (A-B) Tasto di abbassa volume (ª) Tasto di ricerca manuale inversa (6) Tasto di ricerca manuale in avanti (7) Verifica del programma Premendo il tasto CALL sull’unità del telecomando visualizzerà i contenuti programmati. I brani memorizzati appaiono sul display cominciando dal primo brano immesso e la visualizzazione avanza di un passo ad ogni pressione del tasto CALL. Note sull’operatività
• Non premete gli stessi tasti contemporaneamente sul lettore di CD e sul telecomando, altrimenti si possono verificare dei malfunzionamenti.
• La capacità del telecomando è meno efficace se il sensore del telecomando viene esposto ad una forte luce come la luce solare diretta o le lampade fluorescenti o se vi sono ostacoli tra il telecomando ed il sensore.
• Selezione diretta della traccia Utilizzando i tasti numerici (1~10 e +10), è possibile selezionare direttamente le tracce per la riproduzione. Tasto di ricerca automatica in avanti (9) Tasto di ricerca automatica inversa (8)

• Selezione del brano durante la programmazione Premete il tasto PROG e poi i numeri dei brani da memorizzare. Esempio: PROG → 3 → +10 & 1 → 5..... (I brani 3, 11, 5 ecc. vengono memorizzati.) I brani memorizzati possono essere cancellati in qualsiasi momento premendo il tasto DIRECT.
• Uso corretto dei tasti di numerici La selezione diretta di brani ad tasto una cifra è molto facile: basta premere il tasto corrispondente al numero del brano desiderato. Per quanto riguarda i brani dal numero 11 in poi, premete prima il tasto +10 e poi il tasto ad una cifra. Ad esempio, per selezionare il brano 22, premete il tasto +10 due volte e poi il tasto 2. Regolazione del livello di uscita Il livello d'uscita delle prese d'uscita di linea e le prese d'uscita delle cuffie possono essere cambiate. Se si preme il tasto • durante la riproduzione, il livello di uscita aumenterà. Se si preme il tasto ª durante la riproduzione, il livello di uscita diminuirà.

AVVERTENZE PER L’INSTALLAZION

Il lettore di CD utilizza un microcomputer per il controllo dei circuiti interni. Qualora il lettore venga utilizzato nelle vicinanze di una televisione, è possibile, benché improbabile, che vi siano delle interferenze. Per evitare tali inconvenienti è bene prendere le seguenti prezauzioni:

• Tenere il lettore di CD il più lontano possibile dal sintonizza-tore o dalla TV.
• Tenere il cavo di alimentazione ed il cavo di collegamento del lettore di CD separati dai fili dell’antenna del sintonizzatore e della TV.
• Le interferenza si manifestano soprattutto quando si utilizza un’antenna per interni o una piattina a 300-Ω/ohms. Quindi, si raccomanda vivamente di utilizzare un cavo coassiale a 75-Ω/ohms ed un’antenna per esterni. 300-Ω/ohms feeder cable 75-Ω/ohms coaxial cable

NDIVIDUAZIONE E CORREZIONE DEI MALFUNZIONAMENTI

Se il lettore di CD non funziona correttamente, controllare quanto riportato di seguito: Una sezione specifica del disco non si sente.

• Il disco è sporco o graffiato? ………………Consultare pagina 45 Il piatto portadisco non si apre o non si chiude.
• Il lettore è acceso? La riproduzione programmata non funziona.
• La programmazione è stata eseguita in modo corretto? …………………………Consultare pagine 42 e 47 Quando si carica un disco, viene visualizzato Operazione non corretta quando vengono premuti i tasti del telecomando.
• Il telecomando è troppo lontano dal lettore di CD? ……………………………………Consultare pagina 46, 47
• Vi sono degli ostacoli che bloccano il raggio?
• Il sensore del telecomando è esposto ad una forte luce?
• Le pile sono scariche? ‚‚ ‚‚M ‚‚S.
• Il disco è caricato correttamente? ………Consultare pagina 40
• E' stato finalizzato il disco per i dischi CD-R/RW? La riproduzione non ha inizio alla pressione del tasto 1 PLAY.
• Il disco è sporco o graffiato? ……………Consultare pagina 45 Non si sente alcun suono o il suono è distorto.
• Il cavo di uscita è collegato in modo corretto all’amplificatore?…………………Consultare pagina 40
• I controlli dell’amplificatore sono stati impostati correttamente? SPECIFICHE TECNICHE DCD-485 AUDIO No. di canali: Risposta in frequenza: Gamma dinamica: Rapporto segnale/rumore: Distorsione armonica: Separazione: Wow & Flutter: Voltaggio di uscita: DISCHI 2 canali 2 ~ 20.000 Hz 98 dB 105 dB 0,003% (1 kHz) 102 dB (1 kHz) Al di sotto del limite misurabile: (±0,001% W. di picco) 0,2 ~ 2,0 V DCD-685

Formato Compact Disc , CARATTERISTICHE GENERALI Alimentazione: CA 230V, 50 Hz Consumo: 11 W 12 W Dimensioni: 434 (L) × 100 (A) × 285 (P) mm , Peso: 3,4 kg 3,6kg Altri: TELECOMANDO Sistema di comando a distanza: Alimentazione: Dimensioni esterne: Peso: Ricerca automatica, riproduzione programmata, riproduzione ripetuta, ricerca manuale, spaziamento automatico,modo di temporizzazione, editing automatico e dimmer, riproduzione casuale, comando PITCH (solamente DCD-685) Numero del brano, tempo, calendario musicale e modi attivati Presa per cuffie RC-266 Sistema ad impulsi infrarossi 3 V CC; due pile R6P (dimensioni standard AA) 54,5 (L) × 140 (A) × 24,8 (P) mm 85 g (pile incluse)

• Al fine di migliorare il prodotto, disegno e specifiche sono soggette a variazioni senza preavviso.
