BEDIENUNGSANLEITUNG DCD-485 DENON

UTSÄTTAS FÖR OSYNLIG LASERSTRÅLNING SOM ÖVERSKRIDER GRÄNSEN FÖR LASERKLASS 1. COMPACT Use compact discs that include the DIGITAL AUDIO COMPACT mark. Use discos compactos con la marca CD’s with special shapes (heart-shaped CDs, octagonal CDs etc.) cannot be played on this set. Attempting to do so may damage the set. Do not use such CDs. COMPACT Benutzen Sie Compact Discs, die das DIGITAL AUDIO Zeichen tragen. Speziell geformte CD’s (herzförmige CDs, achteckige CDs, usw.) können auf dieser Anlage nicht abgespielt werden. Der Versuch derartige CDs abzuspielen kann die Anlage beschädigen. Verzichten Sie auf die Benutzung solcher CDs. COMPACT Utiliser des disques compacts portant le logo DIGITAL AUDIO

• ÜBEREINSTIMMUNGSERKLÄRUNG Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3. Entspricht den Verordnungen der Direktive 73/23/EEC, 89/336/EEC und 93/68/EEC.

• Vermeiden Sie hohe Temperaturen. Beachten Sie, daß eine ausreichend Luftzirkulation gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird.

• Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen.

• Halten Sie das Gerät von Feuchtigkeit, Wasser und Staub fern.

• Wenn das Gerät eine längere Zeit nicht verwendet werden soll, trennen Sie das Netzkabel vom Netzstecker.

• Die Belüftungsöffnungen dürfen nicht verdeckt werden.

• Keine fremden Gegenstände in das Gerät kommen lassen.

• Lassen Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

• Versuchen Sie niemals das Gerät auseinander zu nehmen oder auf jegliche Art zu verändern.

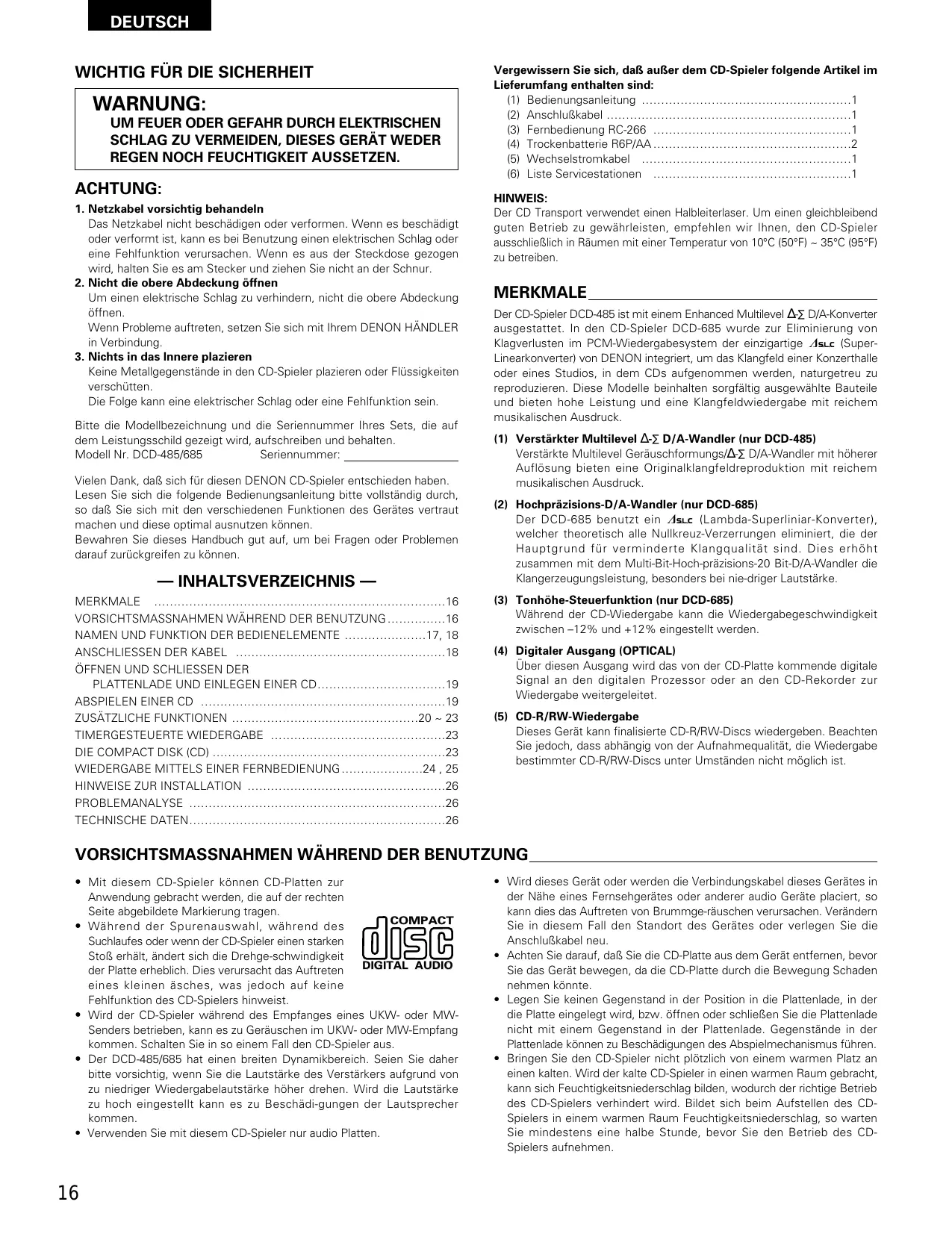

WICHTIG FÜR DIE SICHERHEIT

UM FEUER ODER GEFAHR DURCH ELEKTRISCHEN

SCHLAG ZU VERMEIDEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN. ACHTUNG:

1. Netzkabel vorsichtig behandeln

Das Netzkabel nicht beschädigen oder verformen. Wenn es beschädigt oder verformt ist, kann es bei Benutzung einen elektrischen Schlag oder eine Fehlfunktion verursachen. Wenn es aus der Steckdose gezogen wird, halten Sie es am Stecker und ziehen Sie nicht an der Schnur.

2. Nicht die obere Abdeckung öffnen

Um einen elektrische Schlag zu verhindern, nicht die obere Abdeckung öffnen. Wenn Probleme auftreten, setzen Sie sich mit Ihrem DENON HÄNDLER in Verbindung.

3. Nichts in das Innere plazieren

Keine Metallgegenstände in den CD-Spieler plazieren oder Flüssigkeiten verschütten. Die Folge kann eine elektrischer Schlag oder eine Fehlfunktion sein. Bitte die Modellbezeichnung und die Seriennummer Ihres Sets, die auf dem Leistungsschild gezeigt wird, aufschreiben und behalten. Modell Nr. DCD-485/685 Seriennummer: Vielen Dank, daß sich für diesen DENON CD-Spieler entschieden haben. Lesen Sie sich die folgende Bedienungsanleitung bitte vollständig durch, so daß Sie sich mit den verschiedenen Funktionen des Gerätes vertraut machen und diese optimal ausnutzen können. Bewahren Sie dieses Handbuch gut auf, um bei Fragen oder Problemen darauf zurückgreifen zu können. — INHALTSVERZEICHNIS — MERKMALE …………………………………………………………………16

VORSICHTSMASSNAHMEN WÄHREND DER BENUTZUNG ……………16

NAMEN UND FUNKTION DER BEDIENELEMENTE …………………17, 18

ANSCHLIESSEN DER KABEL ………………………………………………18

ÖFFNEN UND SCHLIESSEN DER

PLATTENLADE UND EINLEGEN EINER CD……………………………19

ABSPIELEN EINER CD ………………………………………………………19

PROBLEMANALYSE …………………………………………………………26 TECHNISCHE DATEN…………………………………………………………26 Vergewissern Sie sich, daß außer dem CD-Spieler folgende Artikel im Lieferumfang enthalten sind: (1) Bedienungsanleitung ………………………………………………1 (2) Anschlußkabel ………………………………………………………1 (3) Fernbedienung RC-266 ……………………………………………1 (4) Trockenbatterie R6P/AA ……………………………………………2 (5) Wechselstromkabel ………………………………………………1 (6) Liste Servicestationen ……………………………………………1 HINWEIS: Der CD Transport verwendet einen Halbleiterlaser. Um einen gleichbleibend guten Betrieb zu gewährleisten, empfehlen wir Ihnen, den CD-Spieler ausschließlich in Räumen mit einer Temperatur von 10°C (50°F) ~ 35°C (95°F) zu betreiben. MERKMALE Der CD-Spieler DCD-485 ist mit einem Enhanced Multilevel ∆-∑ D/A-Konverter ausgestattet. In den CD-Spieler DCD-685 wurde zur Eliminierung von Klagverlusten im PCM-Wiedergabesystem der einzigartige l (SuperLinearkonverter) von DENON integriert, um das Klangfeld einer Konzerthalle oder eines Studios, in dem CDs aufgenommen werden, naturgetreu zu reproduzieren. Diese Modelle beinhalten sorgfältig ausgewählte Bauteile und bieten hohe Leistung und eine Klangfeldwiedergabe mit reichem musikalischen Ausdruck. (1) Verstärkter Multilevel ∆-∑ D/A-Wandler (nur DCD-485) Verstärkte Multilevel Geräuschformungs/∆-∑ D/A-Wandler mit höherer Auflösung bieten eine Originalklangfeldreproduktion mit reichem musikalischen Ausdruck. (2) Hochpräzisions-D/A-Wandler (nur DCD-685) Der DCD-685 benutzt ein l (Lambda-Superliniar-Konverter), welcher theoretisch alle Nullkreuz-Verzerrungen eliminiert, die der Hauptgrund für verminderte Klangqualität sind. Dies erhöht zusammen mit dem Multi-Bit-Hoch-präzisions-20 Bit-D/A-Wandler die Klangerzeugungsleistung, besonders bei nie-driger Lautstärke. (3) Tonhöhe-Steuerfunktion (nur DCD-685) Während der CD-Wiedergabe kann die Wiedergabegeschwindigkeit zwischen –12% und +12% eingestellt werden. (4) Digitaler Ausgang (OPTICAL) Über diesen Ausgang wird das von der CD-Platte kommende digitale Signal an den digitalen Prozessor oder an den CD-Rekorder zur Wiedergabe weitergeleitet. (5) CD-R/RW-Wiedergabe Dieses Gerät kann finalisierte CD-R/RW-Discs wiedergeben. Beachten Sie jedoch, dass abhängig von der Aufnahmequalität, die Wiedergabe bestimmter CD-R/RW-Discs unter Umständen nicht möglich ist.

VORSICHTSMASSNAHMEN WÄHREND DER BENUTZUNG

• Mit diesem CD-Spieler können CD-Platten zur

Anwendung gebracht werden, die auf der rechten Seite abgebildete Markierung tragen. COMPACT Während der Spurenauswahl, während des Suchlaufes oder wenn der CD-Spieler einen starken Stoß erhält, ändert sich die Drehge-schwindigkeit DIGITAL AUDIO der Platte erheblich. Dies verursacht das Auftreten eines kleinen äsches, was jedoch auf keine Fehlfunktion des CD-Spielers hinweist. Wird der CD-Spieler während des Empfanges eines UKW- oder MWSenders betrieben, kann es zu Geräuschen im UKW- oder MW-Empfang kommen. Schalten Sie in so einem Fall den CD-Spieler aus. Der DCD-485/685 hat einen breiten Dynamikbereich. Seien Sie daher bitte vorsichtig, wenn Sie die Lautstärke des Verstärkers aufgrund von zu niedriger Wiedergabelautstärke höher drehen. Wird die Lautstärke zu hoch eingestellt kann es zu Beschädi-gungen der Lautsprecher kommen. Verwenden Sie mit diesem CD-Spieler nur audio Platten.

• Wird dieses Gerät oder werden die Verbindungskabel dieses Gerätes in der Nähe eines Fernsehgerätes oder anderer audio Geräte placiert, so kann dies das Auftreten von Brummge-räuschen verursachen. Verändern Sie in diesem Fall den Standort des Gerätes oder verlegen Sie die Anschlußkabel neu.
• Achten Sie darauf, daß Sie die CD-Platte aus dem Gerät entfernen, bevor Sie das Gerät bewegen, da die CD-Platte durch die Bewegung Schaden nehmen könnte.
• Legen Sie keinen Gegenstand in der Position in die Plattenlade, in der die Platte eingelegt wird, bzw. öffnen oder schließen Sie die Plattenlade nicht mit einem Gegenstand in der Plattenlade. Gegenstände in der Plattenlade können zu Beschädigungen des Abspielmechanismus führen.
• Bringen Sie den CD-Spieler nicht plötzlich von einem warmen Platz an einen kalten. Wird der kalte CD-Spieler in einen warmen Raum gebracht, kann sich Feuchtigkeitsniederschlag bilden, wodurch der richtige Betrieb des CD-Spielers verhindert wird. Bildet sich beim Aufstellen des CDSpielers in einem warmen Raum Feuchtigkeitsniederschlag, so warten Sie mindestens eine halbe Stunde, bevor Sie den Betrieb des CDSpielers aufnehmen. DEUTSCH

NAMEN UND FUNKTION DER BEDIENELEMENTE

Netzschalter (POWER)

• Wenn Sie das Gerät einschalten, erscheint die Anzeige “‚‚” im Anzeigefeld TRACK No. und sofern keine CD eingelegt wurde, erscheint die Anzeige “‚‚ ‚‚M ‚‚S”.
• Wenn Sie das Gerät einschalten und bereits eine CD eingelegt wurde, wird die Gesamtanzahl der Musiktitel im Feld TRACK No. sowie die Gesamtspieldauer im Feld TIME der Anzeige angezeigt. Ferner leuchten die Zahlen des Musikkalenders entsprechend der Anzahl der Musiktitel der CD auf und die Wiedergabe beginnt.

Taste für die wiederholung aller titel (ALL)

A-B-Wiederholungstaste (A-B)

Taste für automatischen abstand (A. SPACE)

Manuelle Suche vorwärts-Taste (7) Kopfhörerbuchse (PHONES)

• An diese Buchse könenn Sie ein Paar Kopfhörer anschließen (Die Kopfhörer gehören nicht zum Lieferumfang) Erhöhen Sie den Lautstärkepegel nicht zu viel, wenn Sie Kopfhörer verwenden.

• Stellen Sie mit diesem Regler den Ausgangspegel (Lautstärke) der Kopfhörer ein.

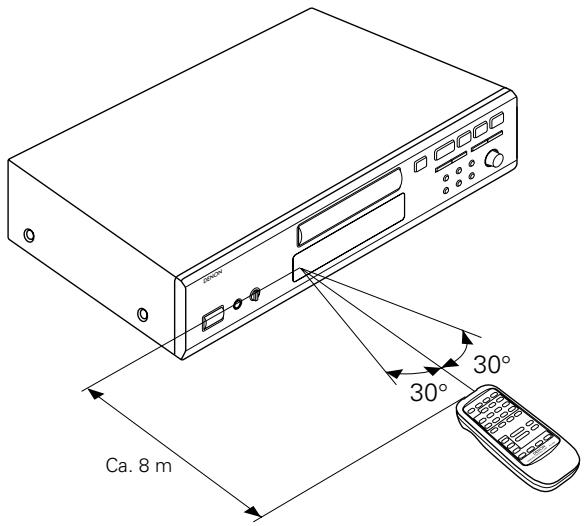

• Dieser Sensor empfängt das Infrarotlicht, welchse von der Fernbedienungseinheit ausgestrahlt wird.
• Richten Sie für die Fernbedienung das mitgelieferte Fernbedienungsgerät RC-266 auf diesen Sensor.

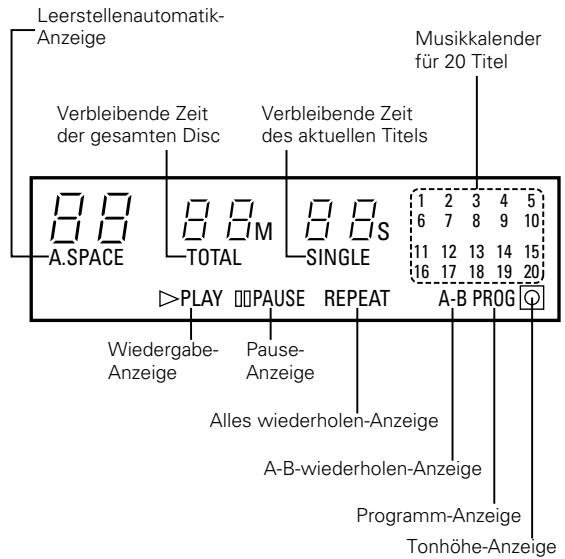

• Das Anzeigefeld ist, wie in der folgenden Abbildung aufgeführt, in verschiedene Sektionen unterteilt (wie beispielsweise solche für die Nummer des Musiktitels, Spielzeit und Musikkalender). LeerstellenautomatikAnzeige Verbleibende Zeit der gesamten Disc Musikkalender für 20 Titel Verbleibende Zeit des aktuellen Titels

A-B PROG PauseAnzeige Alles wiederholen-Anzeige A-B-wiederholen-Anzeige Programm-Anzeige Tonhöhe-Anzeige

Tonhöhen – Taste (PITCH –) (nur DCD-685)

• Drücken Sie diese Taste, um die Wiedergabe-Geschwindigkeit zu senken. (Siehe Seite 23.)
• Drücken Sie diese Taste, um die Wiedergabe-Geschwindigkeit zu erhöhen. (Siehe Seite 23.) Automatische Bearbeitungs-Taste (A. EDIT)
• Der Inhalt einer CD ist in zwei Hälften unterteilt: Seite A und Seite B, ähnlich wie Sie es von einer analogen Schallplatte her kennen, jedoch mit der Unterteilung der “Seiten” nahe der Hälfte der Spielzeit der CD (also auf der selben physikalischen Seite). Die Numerierung der einzelnen Musiktitel ist außerdem fortlaufend. (Siehe Seite 22.)

• Diese Taste drücken, um die Wiedergabe aller Titel zu wiederholen. Wenn diese Taste gedrückt wird, leuchtet REPEAT im Display und jeder Titel auf der Disc oder in einem Programm wird wiederholt wiedergegeben.
• Diese Taste nochmals drücken, um die Wiederholfunktion zu deaktivieren. (Siehe Seite 21.)
• Drücken Sie diese Taste für die Wiedergabe zwischen einem Bestimmten Startpunkt (A) und Endpunkt (B). (Siehe Seite 21.)
• Wenn diese Taste gedrückt wird, leuchtet die A. SPACE Anzeige und ein Abstand von ca. 4 Sekunden wird zwischen den Titeln während der CD-Wiedergabe eingefügt. Wird die Taste noch einmal gedrückt, erlischt die A. SPACE Anzeige und die automatische Abstandfunktion wird aufgehoben.
• Wenn eine der Automatische-Suchtaste (8 oder 9) oder die Jog-Scheibe gedrückt werden, kann die automatische Abstandfunktion nicht aktiviert werden.
• Die automatische Abstandfunktion für leeren Abschnitt arbeitet während der normalen Wiedergabe, der programmierten Wiedergabe und der Zufallswiedergabe.
• Obwohl ein 4-Minuten-Abstand zwischen den Titeln eingefügt wird, wird diese Zusatzzeit nicht auf der Anzeige im Display für die verbleibende Zeit oder im Zeitdisplay wiedergegeben, wenn die automatische Bearbeitungsfunktion aktiviert ist. (Siehe Seite 22.)
• Drehen Sie diese, um an den Anfang des gewünschten Titels zu gelangen. (Siehe Seite 20.)
• Diese Taste dient der Anwahl der gewünschten Anzeige auf der Zeitanzeige (TIME). Die Angaben auf dieser Anzeige ändern sich mit jedem Tasten-druck. Normalerweise wird die bereits ausgeführte Wiedergabezeit angezeigt. Drücken Sie diese Taste einmal, so wird SINGLE angezeigt. Darüber-hinaus erscheint die noch zu verbleibende Wiedergabezeit des gerade wiedergegebenen Titels auf der Anzeige. Drücken Sie diese Taste noch einmal, so wird TOTAL iangezeigt. Darüberhinaus erscheint die gesamte Wiedergabezeit aller Titel auf der Anzeige. Während der programmierten Wiedergabe wird jedoch die gesamte noch zu verbleibende Wiedergabezeit des Programmes angezeigt. Drücken Sie diese Taste noch einmal, um die normale Anzeige der bereits ausgeführten Wiedergabezeit der gerade spielenden Spur wiederzuerlangen.
• Bei Discs, die mehr als 20 Titel beinhalten, wird die noch verbleibende Wiedergabezeit für die Titel ab 21 nicht angezeigt.
• Drücken Sie diese Taste, um innerhalb einer CD vorzuspulen. Während diese Taste niedergehalten wird, wird die Musik schneller als gewöhnlich abgespielt.
• Wird diese Taste im Pausemodus betätigt, können Sie die Wiedergabe zu einer gewünschten Position vorspulen. Dies geschieht in diesem Fall dreimal schneller als bei der gewöhnlichen Widergabe. In diesem Fall wird kein Klang wieder-gegeben. (Siehe Seite 21.)

Manuelle Suche Rückwärts-Taste (6)

• Drücken Sie diese Taste, um innerhalb einer CD zurückzuspulen. Während diese Taste niedergehalten wird, wird die Musik schneller als gewöhnlich abgespielt.
• Wird diese Taste im Pausemodus betätigt, können Sie die Wiedergabe zu einer gewünschten Position zurückspulen. Dies geschieht in diesem Fall dreimal schneller als bei der gewöhnlichen Wiedergbe. In diesem Fall wird kein Klang wiedergegeben. (Siehe Seite 21.) Dimmer-Taste (DISPLAY)
• Diese Taste drücken, um die Helligkeit des Displays zu ändern.
• Nach einer Betätigung der Taste wird die Helligkeit des Displays auf 2/3 der normalen Helligkeit reduziert.
• Bei einer weiteren Betätigung der Taste wird die Helligkeit auf 1/3 der normalen Helligkeit reduziert.
• Die Taste noch einmal drücken, um das gesamte Display während der Wiedergabe und das Display in jedem anderen Modus, außer die Anzeige der Titelnummer, auszuschalten. Stopptaste (2 STOP) Zufallstaste (RANDOM)

• Verbinden Sie diese Buchsen mit dem Eingang Ihres Verstärkers (auf Seite 18 finden Sie weitere Hinweise zum Anschließen der Kabel).
• Das beiliegende Netzkabel hier anschließen.

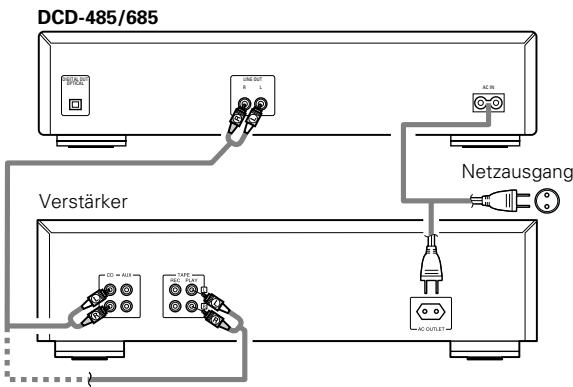

ANSCHLIESSEN DER KABEL

(1) Verbinden des Signalausgangs (LINE OUT) Verwenden Sie das mitgelieferte koaxiale Signalkabel mit den runden Steckern, um den Ausgang für den linken (L) und rechten (R) Kanal (LINE OUT) des DCD-485/685 mit einem der Eingänge CD, AUX oder TAPE entsprechend der Kanaleingänge (L und R) Ihres Verstärkers zu verbinden. DCD-485/685 DIGITAL OUT OPTICAL LINE OUT

Netzausgang Verstärker

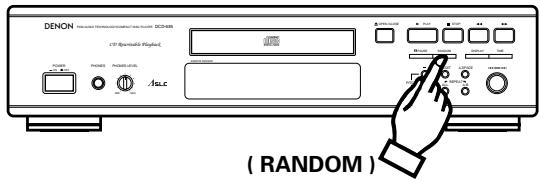

• Drücken Sie diese Taste, damit die Titel in zufälliger Reihenfolge wiedergegeben werden. (Siehe Seite 22.)
• Diese Taste drücken, um die Disc-Wiedergabe im Stoppoder Pausenmodus zu beginnen.
• Wenn diese Taste gedrückt wird, erscheint 1 PLAY und die Titelnummer, die wiedergegeben wird, wird angezeigt.
• Die Musiktitel erscheinen in der Anzeige des Musikkalenders. Nachdem ein Musiktitel gespielt ist, erlischt seine Nummer auf dem Musikkalender. Pause-Taste (3 PAUSE)
• Diese Taste während der Wiedergabe drücken, um die Wiedergabe vorübergehend zu stoppen.
• Wenn diese Taste während der Wiedergabe gedrückt wird, stoppt die Wiedergabe vorübergehend, die 1 PLAY -Anzeige erlischt und die 3 PAUSE -Anzeige leuchtet.
• Drücken Sie noch einmal diese Taste oder die 1 PLAY-Taste, um die Wiedergabe fortzusetzen. Öffnen/Schließen-Taste (5 OPEN/CLOSE)
• Durch Betätigen dieser Taste wird die Plattenlade geöffnet oder geschlossen.
• Drücken Sie diese Taste einmal, um die Plattenlade zu Öffnen und ein weiteres Mal, um diese wieder zu schließen.
• Wenn der Disc-Halter mit eingelegter Disc geschlossen wird, dreht sich die Disc für einige Sekunden, während der DiscInhalt gelesen wird. Die Titelanzahl und die gesamte Wiedergabezeit der Disc werden dann auf dem Digitaldisplay t angezeigt. Vorsichtsmaßnahmen beim Anschließen
• Schalten Sie grundsätzlich sämtliche Systemkomponenten aus, bevor Sie Kabelverbindungen herstellen oder lösen.
• Vergewissern Sie sich, daß alle Signalkabel korrekt an die antsprechenden Kanäle (L und R) angeschlossen sind.
• Führen Sie die Stecker vollständig in die dafür vorgesehenen Buchsen ein.
• Verbinden Sie die Signalausgänge mit einem der Eingänge CD, AUX oder TAPE des Verstärkers. (2) Anschluß der digitalen Ausgangsbuchse (OPTICAL) Mit einem optischen Verbindungskabel die digitale Ausgangsbuchse (OPTICAL) des DCD-485/685 an die digitale Eingangsbuchse (OPTICAL) eines Digital-Prozessors oder CD-Rekorders, im Handel erhältlich, anschließen. DCD-485/685 DIGITAL OUT OPTICAL LINE OUT

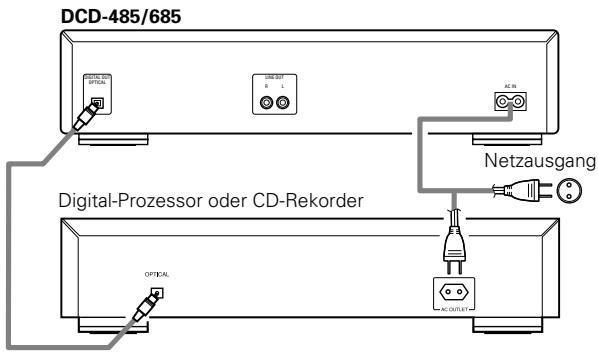

Digitale Ausgangsbuchse (OPTICAL)

• Legen Sie die CD mit dem Etikett nach oben ein.
• Drücken Sie die 5 OPEN/CLOSE-Taste @1, um die Plattenlade zu öffnen oder zu schließen.
• Der Disc-Halter kann auch durch Drücken der 1 PLAY-Taste !9 oder 3 PAUSE-Taste @0 geschlossen werden.
• Digitadaten werden in optischer Form von dieser Buchse ausgegeben. (Siehe für Anschlüsse Seite 18.) AC IN Netzausgang Digital-Prozessor oder CD-Rekorder

Ausgangsbuchsen (LINE OUT)

• Diese Taste drücken, um die Wiedergabe zu stoppen oder den Pausenmodus zu beenden. Die Disc dreht sich nicht mehr.

UND EINLEGEN EINER CD

Öffnen und Schließen der Plattenlade (Diese Funktion arbeitet nur, während das Gerät eingeschaltet ist)

1. Drücken Sie den POWER-Schalter , um das Gerät einzu-schalten.

2. Drücken Sie die 5 OPEN/CLOSE-Taste.

• Vergewissern Sie sich, daß die Plattenlade vollständig geöffnet ist.

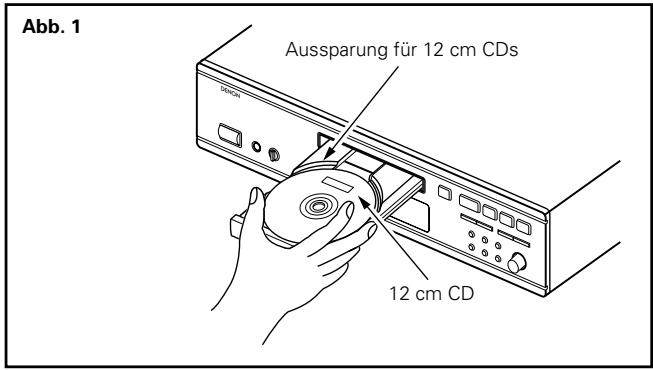

• Greifen Sie die CD am Rand und legen Sie diese in das Plattenfach (berühren Sie dabei nicht die blanke Seite der CD).

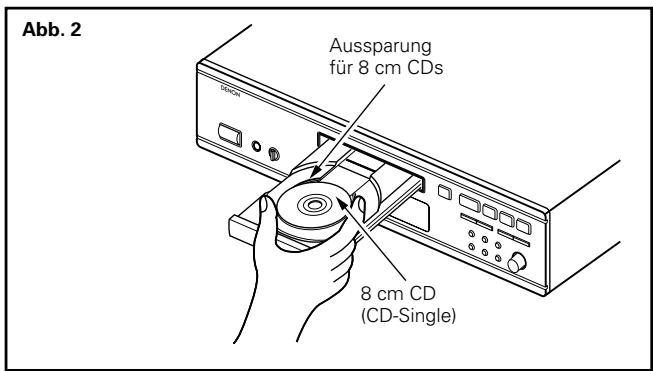

• Wenn Sie eine CD mit einem Durchmesser von 12 cm einlegen, stellen Sie sicher, daß ihr Rand in die kreisförmige Aussparung des Plattenfachs paßt (siehe Abbildung 1). Falls Sie eine CD mit einem Durchmesser von 8 cm einlegen möchten, legen Sie diese so ein, daß Sie innerhalb der inneren kreisförmigen Aussparung zu liegen kommt (siehe Abbildung 2).
• Drücken Sie die 5 OPEN/CLOSE-Taste, um die Plattenlade zu schließen.
• Nach dem Schließen der Plattenlade wird der Inhalt der CD gelesen und nach einigen Sekunden die Anzahl der vorhandenen Titel sowie die Gesamtspieldauer in den Feldern TRACK No. und TIME angezeigt.
• Ist die Plattenlade geöffnet und haben Sie eine CD in das Plattenfach eingelegt, so können Sie auch eine der 1 PLAY- oder 3 PAUSETaste drücken, um die Plattenlade zu schließen. (Wenn Sie die 1 PLAY-Taste drücken, wird die CD sofort abgespielt, nachdem ihr Inhalt gelesen wurde.) Abb. 1 Aussparung für 12 cm CDs

• Sollte Ihr Finger beim Schließen der Plattenlade eingeklemmt werden, drücken Sie die 5 OPEN/CLOSE-Taste.
• Legen Sie keine fremdartigen Gegenstände auf das Plattenfach und legen Sie auch niemals mehr als eine CD gleichzeitig ein. Andernfalls wird das Gerät nicht richtig funktionieren oder beschädigt.
• Bewegen Sie die Plattenlade nicht manuell auf oder zu wenn sich das Gerät im ausgeschalteten Zustand befindet, da dies Fehlfunktionen oder Beschädigung zufolge haben kann.
• Auf diesem Player können CD-R/RW-Discs abgespielt werden; aber nur, wenn diese finalisiert sind. Beachten Sie jedoch, dass abhängig von der Aufnahmequalität, die Wiedergabe einiger finalisierter CD-R/RW-Discs unter Umständen nicht möglich ist. Wenn mit derartigen Discs Probleme auftreten (z.B. wenn die Disc nach dem Einlegen oider Einstellen des Wiedergabemodus nicht gelesen werden kann), erscheint beim Auswerfen der Disc “ ” im Zeitdisplay-Bereich.

PLAY OPEN /CLOSE DCD-685 STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF MIN A.SPACE REPEAT PITCH ALL A-B MAX ( 1 PLAY )

1. Betätigen Sie den POWER-Schalter , um das Gerät einzu-schalten.

2. Legen Sie die CD ein, die Sie abspielen möchten.

• Wenn die Plattenlade geschlossen ist, werden die Anzahl der Titel sowie die gesamte Abspieldauer der CD gelesen und angezeigt.

3. Drücken Sie die 1 PLAY-Taste.

• Die Nummer des gegenwärtig wiedergegebenen Titels und die verstrichene Zeit, usw. werden angezeigt.
• Die Wiedergabe kann auch durch Drücken der Jog-Scheibe gestartet werden. (2) Wiedergabe beenden

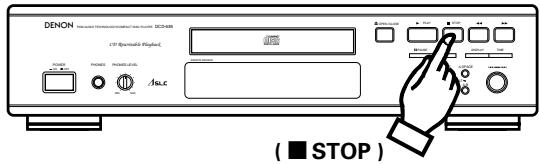

1. Drücken Sie die 2 STOP-Taste.

• Wenn bereits alle Titel der eingelegten CD gespielt wurden, endet die Wiedergabe automatisch. 8 cm CD (CD-Single) Hinweise:
• Wenn keine Disc eingelegt wurde oder wenn die Disc verkehrt herum eingelegt wurde, zeigt das Titelnummern- und Zeitdisplay Null an und der gesamte Kalender leuchtet.
• Wenn die Information auf der Disc nicht korrekt gelesen werden kann, da sich beispielsweise Staub oder Schmutz auf der Disc befindet, zeigt das Titelnummern- und Zeitdisplay Null an und der gesamte Kalender leuchtet und die Titelanzahl, die verbleibende Zeit pro Titel werden nicht angezeigt. Der Suchbetrieb kann ebenso mehr Zeit als gewöhnlich in Anspruch nehmen.

Keine Disc oder falsches Display

ZUSÄTZLICHE FUNKTIONEN

(1) Abspielen eines bestimmtens ………….... Direkter Suchlauf (nur Fernbedienung) ( Zifferntasten )

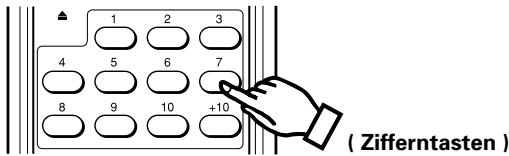

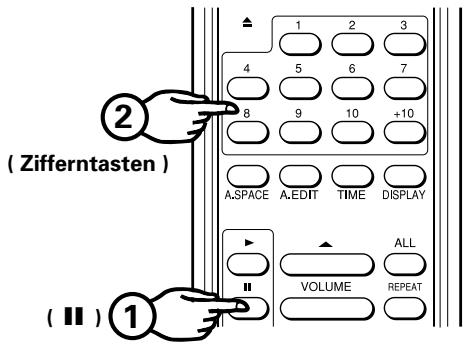

• Benutzen Sie die Zifferntasten und die +10-Taste, um die gewünschte Titelnummer einzugeben. Um beispielsweise die Titelnummer 4 abzuspielen, drücken Sie auf 4 und um die Titelnummer 12 abzuspielen, drücken Sie +10 und 2 . Die Wiedergabe beginnt nun mit dem gewünschten Titel. (4) Wiedergabe bestimmter Titel in bestimmter Reihenfolge…… Programmierte Wiedergabe
• Diese Funktion dient zum Auswählen beliebiger Titel einer CD und zum Abspielen derselben in einer beliebigen Reihenfolge.
• Die Programmierung kann auch bei geöffnetem Disc-Halter ausgeführt werden.
• Sie können bis zu 20 Musiktitel einprogrammieren.
• Die einprogrammierten Titelnummern werden im Musikkalender angezeigt.

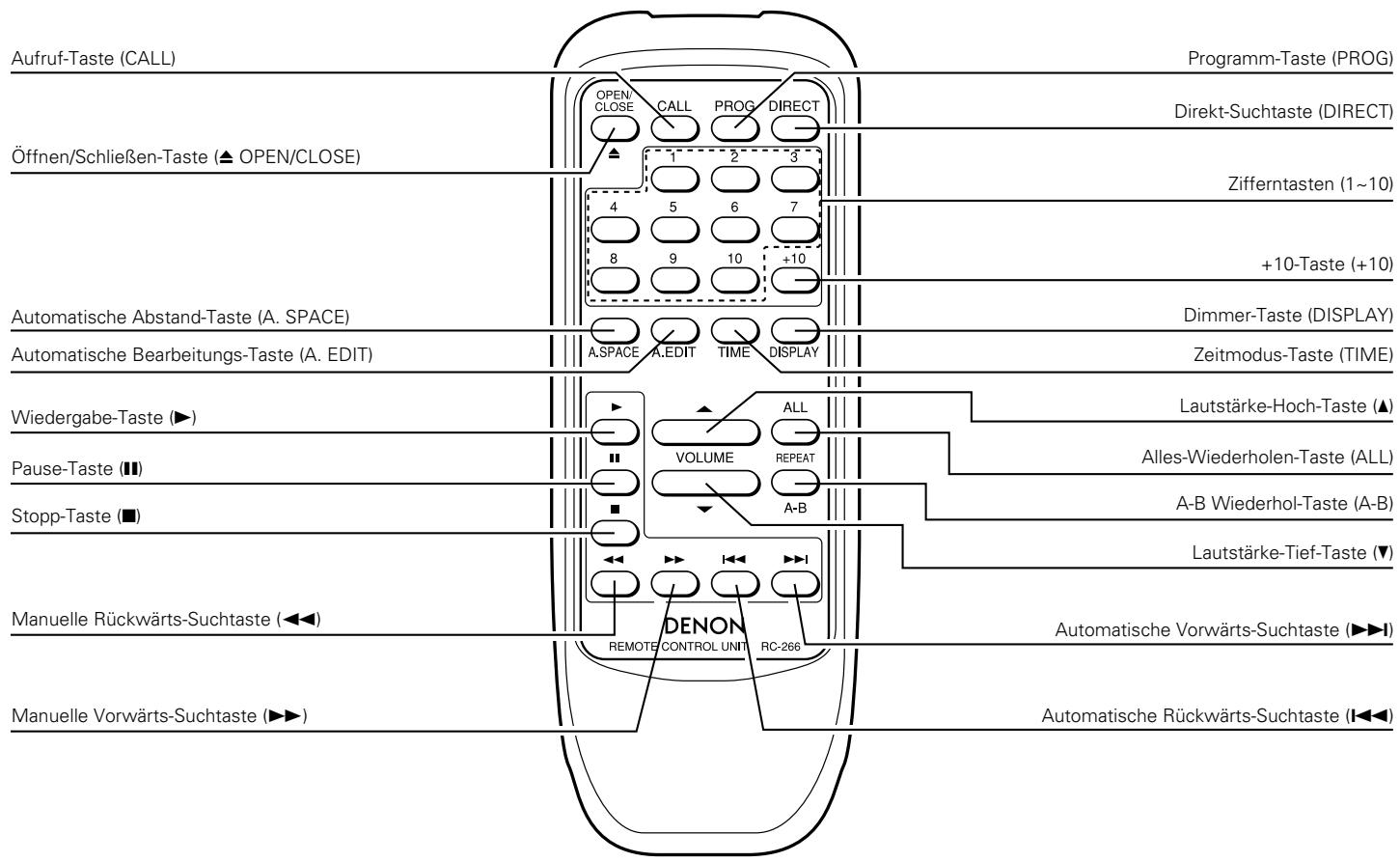

Programmierung (nur Fernbedienung)

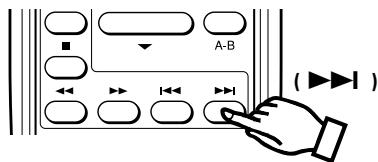

( PROG ) (2) Während des Abspielens einen Titel weiter springen ……………… Automatischer Suchlauf (Haupteinheit)

(Fernbedienungseinheit) (9 ) (9 ) Drehen Sie entweder den Jog-Scheibe am Hauptgerät im Uhrzeigersinn (,) oder drücken Sie während der Wiedergabe die 9-Taste auf der Fernbedienung.

• Die Musikwiedergabe wird nun am Anfang des nachfolgendes Titels fortgesetzt. Wenn der Jog-Scheibe mehrmals gedreht oder die Taste mehrmals gedrückt wird, wird der Tonabnehmer zu den entsprechenden Nummertiteln vorwärts bewegt. (3) Während des Abspielens einen Titel zurück springen ……………… Automatischer Suchlauf (Haupteinheit) ( Zifferntasten )

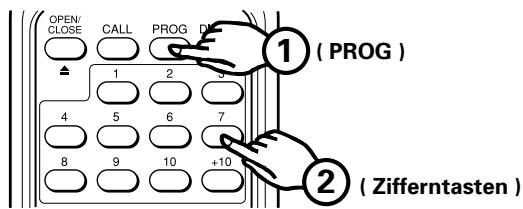

• Drücken Sie die PROG-Taste, so daß die PROG -Anzeige leuchtet. Verwenden Sie dann die Zifferntasten und die +10-Taste auf dem Fernbedienungsgerät, um die Titel zu programmieren. Um zum Beispiel die Titel 3, 12 und 7 zu programmieren, drücken Sie PROG , 3 , +10 , 2 und 7 . Die entsprechende Titelnummer leuchtet jedesmal auf dem Kalender, wenn ein Titel programmiert ist, die Titelnummer wird auf dem TRACK No.-Display und die gesamte Wiedergabezeit der programmierten Titel wird auf dem TIME-Display angezeigt. Einige Sekunden nachdem der letzte Titel programmiert worden ist, erscheint die Gesamtanzahl der programmierten Titel im TRACK No.-Display.

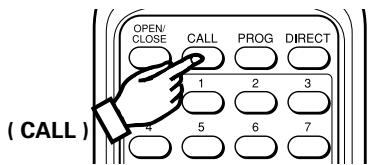

Überprüfen der einprogrammierten Titel (nur Fernbedienung) (Fernbedienungseinheit) ( CALL ) (8 ) (8 ) Drehen Sie entweder den Jog-Scheibe am Hauptgerät entgegen dem Uhrzeigersinn (.) oder drücken Sie während der Wiedergabe die 8Taste auf der Fernbedienung.

• Die Musikwiedergabe wird nun am Anfang des gerade gespielten Titels fortgesetzt. Wenn der Jog-Scheibe mehrmals gedreht oder die Taste mehrmals gedrückt wird, wird der Tonabnehmer zu den entsprechenden Nummertiteln zurück bewegt.

• Drücken Sie die CALL-Taste. Die programmierten Titel werden bei jeder Betätigung der CALLTaste nacheinander im TRACK No.-Display angezeigt.

Abspielen einprogrammierter Titel

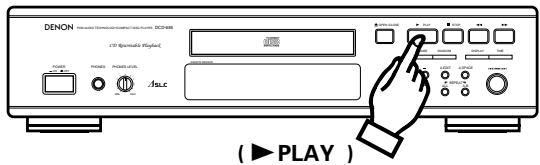

• Drücken Sie die 1 PLAY-Taste, um die Titel in programmierter Reihenfolge wiederzugeben.

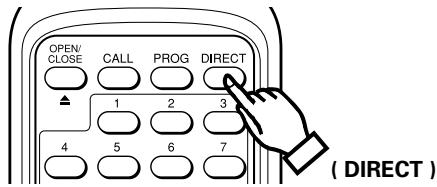

Löschen des Programmes

• Das gesamte Programm wird gelöscht, wenn die DIRECT-Taste auf der Fernbedienungseinheit gedrückt wird. Das Programm wird auch dann gelöscht, wenn die 5 OPEN/CLOSE-Taste gedrückt wird. ( DIRECT )

• Wenn das Programmieren im Wiedergabe- oder Pausenmodus durchgeführt wird, wird der aktuell wiedergegebene Titel an erster Position programmiert. Andere Titel können dem Programm zugefügt werden, aber die Anzahl der programmierten Titel und die Wiedergabezeit werden nicht angezeigt.
• Die direkte Suche ist während der programmierten Wiedergabe nicht möglich. Wenn die Zifferntasten gedrückt werden, wird der Titel dem Programmende hinzugefügt.
• Die Programmierung kann auch bei geöffnetem Disc-Halter ausgeführt werden. Höhere Titelnummern als die Anzahl der aufgenommenen Titel auf der Disc können programmiert werden, werden aber automatisch vor Wiedergabebeginn gelöscht.
• Die verbleibende Zeit jedes Titels wird nur für die Titelnummern 1 bis 20 angezeigt.
• Die Gesamtprogrammzeit und die verbleibende Zeit werden nicht angezeigt, wenn höhere Titelnummern als 20 programmiert sind. (5) Die Wiedergabe aller Titel iederholen ………... Wiederholen

PLAY OPEN /CLOSE DCD-685 STOP CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF MIN A.SPACE REPEAT PITCH ALL A-B MAX ( 3 PAUSE )

• Die Wiedergabe kann vorübergehend angehalten und dann vom gleichen Punkt im Titel fortgesetzt werden.

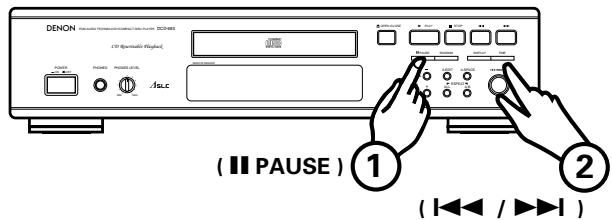

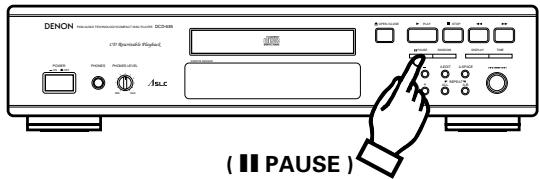

1. Drücken Sie während der Wiedergabe die 3 PAUSE-Taste.

2. Drücken Sie einmal oder mehrere Male die 1 PLAY- oder 3 PAUSETaste, um die Wiedergabe fortzusetzen.

(8) Schnelle Suche bei gleichzeitigem Abspielen…………………………………… Manueller Suchlauf

• Mit dieser Funktion gelangen Sie an eine bestimmte Stelle innerhalb eines Musiktitels (sowohl vorwärts als auch rückwärts).
• Lassen Sie die 6- oder 7-Taste los, sobald Sie die gewünschte Stelle gefunden haben. Die Wiedergabe wird mit der gewohnte Geschwindigkeit fortgesetzt.

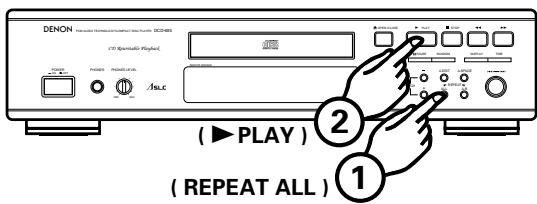

Die REPEAT ALL-Taste drücken. Drücken Sie die 1 PLAY-Taste. Wenn die REPEAT ALL-Taste gedrückt wird, erscheint REPEAT . Die obigen Schritte 1 und 2 können in umgekehrter Reihenfolge durchgeführt werden.

• Um den Wiederhol-Wiedergabemodus aufzuheben, noch einmal die REPEAT ALL-Taste drücken.
• Wenn die REPEAT ALL-Taste während der programmierten Wiedergabe gedrückt wird, werden die im Speicher eingebenen Titel wiederholt.

3. Im Programmmodus können nur programmierte Titel wiederholt

werden. Wenn sie z.B. nur einen einzelnen Titel wiederholen möchten, ist dies durch das Programmieren des entsprechenden Titels möglich. (6) Wiedergabewiederholung für einen gewünschten Intervall ……………………… A-B Wiederholen

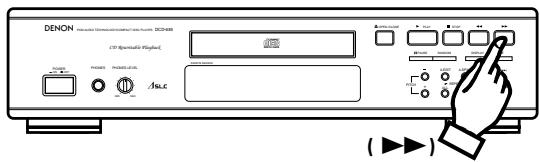

1. Drücken Sie während der Wiedergabe die 7-Taste und halten

Sie sie gedrückt, so wird die Wiedergabe beschleunigt.

• Damit Sie sich orientieren können, wo Sie sich gerade befinden, werden die Nummer des Musiktitels und die verstrichene Zeit dieses Titels angezeigt.
• Die manuelle Suche vorwärts geschieht etwa dreimal schneller als die gewöhnliche Wiedergabe, wenn diese im Pause-Zustand aktiviert wird. In diesem Fall wird kein Ton wiedergegeben.
• Wird die 7-Taste niedergehalten obwohl bereits das Ende der CD erreicht ist, erscheint das Zeichen “ ” und die Suche wird unterbrochen. Um zu einer anderen Position zu gelangen, drücken Sie die 6-Taste, bis das Zeichen “ ” verschwindet.

Manuelle Suche rückwärts

PLAY OPEN /CLOSE DCD-685 STOP MIN A.SPACE REPEAT ALL A-B MAX CD Rewritable Playback PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF PITCH MIN A.SPACE REPEAT ALL A-B MAX ( REPEAT A-B )

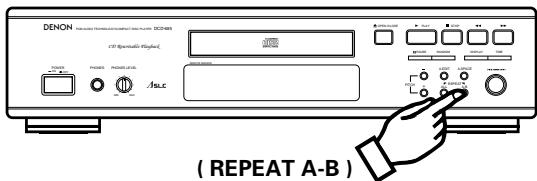

1. Die Wiedergabe starten und die REPEAT A-B-Taste drücken, wenn

Sie den Startpunkt des Intervalls erreichen. Die A-B -Anzeige beginnt zu blinken.

2. Setzen Sie die Wiedergabe fort oder verschieben Sie den Abtaster

mit der 9- oder 7-Taste, bis der Endpunkt erreicht ist. Dann die REPEAT A-B-Taste noch einmal drücken. Die A-B -Anzeige wird leuchten.

• Der Abtaster kehrt jetzt zum Startpunkt zurück und wiederholt die Wiedergabe des ausgewählten Intervalls.
• Dieses Intervall wird wiederholt, bis der A-B Wiederholmodus durch das nochmalige Drücken der REPEAT A-B-Taste aufgehoben wird. Die Dann die REPEAT A-B-Taste noch einmal drücken. Die A-B Anzeige wird leuchten.
• Die A-B Wiederhol-Wiedergabe ist während der programmierten Wiedergabe nicht möglich. (6 )

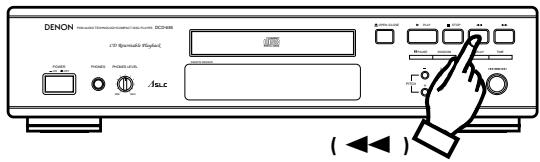

1. Drücken Sie während der Wiedergabe die 6-Taste und halten

Sie sie gedrückt, so wird die CD zurückgespult.

• Damit Sie sich orientieren können, wo Sie sich gerade befinden, werden die Nummer des Musiktitels und die verstrichene Zeit dieses Titels angezeigt.
• Die manuelle Suche rückwärts geschieht etwa dreimal schneller als die gewöhnliche Wiedergabe, wenn diese im Pause-Zustand aktiviert wird. In diesem Fall wird kein Ton wiedergegeben.
• Wird die 6-Taste niedergehalten obwohl bereits der Anfang der CD erreicht ist, erscheint das Zeichen “ ” und die Suche wird unterbrochen. Um zu einer anderen Position zu gelangen, drücken Sie die 7-Taste, bis das Zeichen “ ” verschwindet.

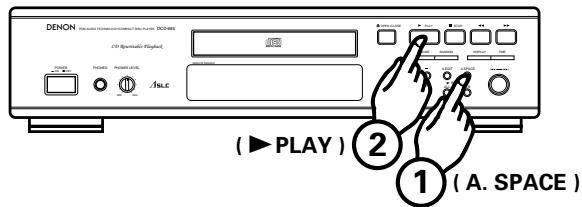

DEUTSCH (9) Einfügen von Leerstellen zwischen Musiktiteln ……………………………… Leerstellen-automatik

• Diese Funktion dient dazu, beim Abspielen Pausen von vier Sekunden Länge zwischen die Musiktitel einzufügen. Dies ist besonders hilfreich, wenn Sie den Inhalt einer CD auf Kassette überspielen möchten.

PLAY OPEN /CLOSE DCD-685 RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF A.SPACE REPEAT PITCH MIN ALL A-B MAX ( 1PLAY ) Mit Programmsuche

• Drücken Sie nach der Programmierung die 3 PAUSE-Taste auf dem Fernbedienungsgerät. Das Gerät pausiert am Anfang des ersten programmierten Titels. (11) Bearbeitungsaufnahme auf der A- und B-Seite des Bandes …… Automatisches Bearbeiten
• Die automatische Bearbeitungsfunktion teilt automatisch die Titel auf der Kompaktdisc in die Seiten A und B, so daß die Gesamtspielzeit der Disc fast zur Hälfte geteilt wird. Die Teilung erfolgt am Anfang eines Titels. STOP CD Rewritable Playback PAUSE

1. Drücken Sie die A. SPACE-Taste. Daraufhin leuchtet die A. SPACE

2. Drücken Sie die 1 PLAY-Taste, um die Wiedergabe zu starten.

Sobald ein Musiktitel der CD endet, wird eine Leerstelle von 4 Sekunden eingefügt, bevor der nächste Titel angespielt wird.

3. Drücken Sie die A. SPACE-Taste noch einmal, um diese Funktion

wieder zu deaktivieren. HINWEIS: Es wird keine 4-Sekunden lange Pause erstellt, wenn die A-BWiederholungsfunktion innerhalb eines einzelnen Titels angewendet wird. (10) Suchen und Anhalten am Anfang eines Titels ……… Pause

Mit dem direktem Suchverfahren (nur Fernbedienung)

• In diesem Fall hält das Gerät am Anfang eines Titels an, der über die direkte Suche gewählt wurde. A.SPACE REPEAT PITCH ALL A-B MAX ( A. EDIT )

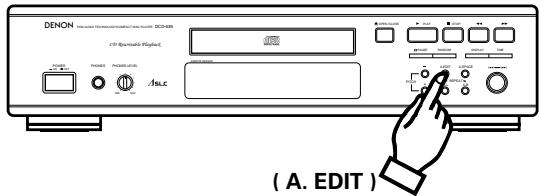

1. Wenn die A. EDIT-Taste im Stoppzustand gedrückt wird, wird die

Gesamtspielzeit von Seite A (die erste Hälfte) und die Titelanzahl (im Kalender) für ca. 2 Sekunden angezeigt. Als nächstes wird die Information der Seite B (letzte Hälfte) entsprechend angezeigt. Danach pausiert der Spieler automatisch am Anfang des ersten Titels auf Seite A. PROG leuchtet zu diesem Zeitpunkt auf dem Display.

2. Bei Betätigung der 1 PLAY-Taste beginnt die Wiedergabe. Wenn

die Wiedergabe auf Seite A beendet ist, pausiert der Spieler am Anfang des ersten Titels auf Seite B.

3. Wird die 1 PLAY-Taste noch einmal gedrückt, beginnt der

Wiedergabemodus. Wenn die Wiedergabe auf Seite B beendet ist, stoppt der Spieler automatisch. HINWEISE:

• Die automatische Bearbeitungsfunktion ist nicht bei Discs mit 21 oder mehr Titeln aktivierbar.
• Wird die 2 STOP- oder 5 OPEN/CLOSE-Taste während der automatischen Bearbeitung gedrückt, wird die automatische Bearbeitung beendet.

( Zifferntasten ) (12) Abspielen von Titeln in zufällige Reihenfolge ………………………………… Zufallswiedergabe

• Sämtliche sich auf der CD-Platte befindliche Titel können auch in zufälliger Reihen-folge abgespielt werden. ( 3 )

1. Die 3 PAUSE-Taste drücken.

2. Die Zifferntaste(n) des gewünschten Titels drücken.

• Die 1 PLAY- oder 3 PAUSE-Taste drücken, um die Wiedergabe zu starten.
• Diese Funktion ist nicht im Programmodus aktivierbar. w Mit automatischer Suche
• In diesem Fall wird die eingestellte Pause am Titelanfang mit der automatischen Suchfunktion gefunden.

1. Drücken Sie während der Wiedergabe die 3 PAUSE-Taste.

2. Drehen Sie entweder den Jog-Scheibe am Hauptgerät oder drücken

Sie die 8 -oder 9 -Taste auf der Fernbedienung, um den gewünschten Titel auszuwählen.

• Drücken Sie die 1 PLAY- oder 3 PAUSE-Taste, um die Wiedergabe zu starten.
• Diese Funktion ist auch im Programmodus anwendbar.

PAUSE RANDOM DISPLAY TIME REMOTE SENSOR POWER ¢ ON PHONES PHONES LEVEL A.EDIT £ OFF PITCH MIN A.SPACE REPEAT ALL A-B MAX ( RANDOM )

• Wenn die RANDOM-Taste gedrückt wird, leuchtet die 1 PLAY Anzeige auf und die Zufallswiedergabe startet automatisch.
• Wenn bei programmierten Titeln die RANDOM-Taste gedrückt wird, werden nur die programmierten Titel in zufälliger Reihenfolge wiedergegeben.
• Wenn die bei eingestellter Wiederholungsfunktion die RANDOMTaste gedrückt wird, werden alle Titel einmal in zufälliger Reihenfolge wiedergegeben, wonach alle Titel wieder einmal in zufälliger Reihenfolge wiedergegeben werden, usw.
• Während des Suchbetriebs werden alle Titelnummern vom ersten bis zum letzten Titel auf der Disc in schneller Folge auf der Titelnummer-Anzeige angezeigt, damit Sie nicht sagen können welcher Titel als nächstes wiedergegeben wird, bis die Wiedergabe beginnt. HINWEISE:
• Die gesamte verbleibende Zeit wird nicht im Zufallsmodus angezeigt.
• Der Zufallsmodus wird aufgehoben, wenn die RANDOMTaste im Zufallsmodus gedrückt wird. DEUTSCH (13) Wiedergabe-Geschwindigkeit umstellen (nur DCD-685) ……………………………… Tonhöhen-Regler
• Die Wiedergabe kann entweder beschleunigt oder verlangsamt werden. PITCH

( PITCH + ) (Haupteinheit) q Drücken Sie im Wiedergabe- oder Pausemodus die Taste für PITCH + oder PITCH –, um die Wiedergabegeschwindigkeit zu ändern. w Wenn eine der PITCH-Tasten gedrückt wird, wird der Wert der Geschwindigkeitsänderung auf dem TIME-Display für ca. 2 Sekunden angezeigt. “ 4 ” blinkt, wenn die Geschwindigkeit langsamer ist als normal; “4” leuchtet bei einer schnelleren als der normalen Geschwindigkeit. Die Geschwindigkeit kann in 0,1%-Schritten von –12,0% auf +12,0% geändert werden. TIMERGESTEUERTE WIEDERGABE 2 Betrieb

1. Schalten Sie alle Systemkomponenten ein.

2. Stellen Sie den Eingangswahlschalter des Verstärkers so ein, daß

der CD-Spieler als Eingabegerät gewählt ist.

3. Vergewissern Sie sich, daß Sie eine CD in das Plattenlfachdes

CD-Spielers eingelegt haben.

4. Überprüfen Sie die angezeigte Uhrzeit des Timers und wählen Sie

die gewünschte Einschaltzeit.

5. Schalten Sie den Timer EIN. Die Stromversorgung zu allen an

den Timer angeschlossenen Komponenten wird hierdurch unterbrochen.

6. Wenn die Uhrzeit mit der gewählten Einschaltzeit übereinstimmt, schaltet der Timer alle Systemkomponenten ein und

die Wiedergabe der CD beginnt mit dem ersten Musiktitel. 2 Anschluß DCD-485/685

Beispielsweise : –8.0%

Verstärker PLAY e Drücken Sie während der Wiedergabe mit einer anderen Geschwindigkeit die 1 PLAY-Taste, um zur Wiedergabe mit normaler Geschwindigkeit zurückzukehren. Die Geschwindigkeitseinstellung wird auch dann aufgehoben, wenn der Stoppmodus während der Wiedergabe mit einer anderen Geschwindigkeit eingestellt wird. HINWEISE:

• Keine Daten werden während der Wiedergabe mit einer anderen Geschwindigkeit von der Digitalausgangsbuchse (OPTICAL) ausgegeben (wenn “4” leuchtet oder blinkt). Wenn Sie Daten ausgeben wollen, drücken Sie die 1 PLAYTaste, um zur Wiedergabe mit normaler Geschwindigkeit zurückzukehren.
• Die Tonhöhe wird auch geändert, wenn die Geschwindigkeit geändert wird.
• Wenn die Geschwindigkeit während des Zeit-Editier-Betriebs geändert wird, ändert sich die Gesamtwiedergabezeit, so daß die Zeit des leeren Abschnitts nicht genau kalkuliert wird.
• Die Zeitanzeige (verstrichene Zeit, verbleibende Zeit pro Titel oder gesamte verbleibende Zeit) ist während der Wiedergabe mit einer anderen Geschwindigkeit nicht genau.
• Maximal 2 Sekunden werden benötigt, um zur normalen Geschwindigkeit zurückzukehren, wenn die 1 PLAY-Taste während der Wiedergabe mit einer anderen Geschwindigkeit gedrückt wird. Während dieser Zeit funktionieren nur die 5 OPEN/CLOSE- und 2 STOP-Tasten. Timerseparat erhältlich Netzausgang DIE COMPACT DISK (CD)

1. Hinweise zum Handhaben von CDs

• Achten Sie darauf, daß sich auf der CD-Oberfläche keinerlei Fingerabdrücke, Öl oder Verschmutzungen befinden. Falls die Oberfläche der CD verschmutzt oder verstaubt ist, wischen Sie diese mit einem trockenen, weichen Tuch sauber. Wischen Sie kreisförmig vom Mittelpunkt der Scheibe nach außen.
• Benutzen Sie keine mit Flüssigkeit (Wasser, Benzin, Verdünner, Schallplattenspray, elektrostatische Mittel, Silikon usw.) getränkten Tücher zum Reinigen der CD.
• Handhaben Sie die CD immer mit Sorgfalt, so daß die Oberfläche nicht verkratzt wird. Dies gilt insbesondere beim Entnehmen und Zurücklegen in die Hülle.
• Biegen Sie die CD nicht.
• Setzen Sie die CD keinerlei Wärmeeinflüssen oder Hitze aus.
• Vergrößern Sie auf keinen Fall das Loch in der Mitte der CD.
• Schreiben Sie nicht auf die CD und bekleben Sie diese auch nicht mit Etiketten.
• Wird die CD aus einer kalten in eine warme Umgebung ge-bracht, kondensiert Feuchtigkeit auf ihrer Oberfläche. Warten Sie, bis das Kondenswasser wieder verschwunden ist. Trock-nen Sie die CD niemals mit einem Haartrockner oder Fön.

2. Hinweise zum Lagern von CDs

• Legen Sie die CD nach dem Abspielen grundsätzlich in ihre Hülle zurück.
• Wenn Sie eine CD nicht abspielen, belassen Sie diese in ihrer Hülle. Dadurch wird sie gegen Verschmutzung geschützt und ihre Lebensdauer verlängert.
• Lagern Sie Ihre CDs unter keinen Umständen wie folgt:

1) An Orten, wo wie direkter Sonneneinstrahlung ausgesetzt

2) An Orten, wo besonders viel Staub, Schmutz oder hohe

Luftfeuchtigkeit zu erwarten ist.

3) An Orten, wo sie hohen Temperaturen ausgesetzt sind, wie

beispielsweise über Heizkörpern.

WIEDERGABE MITTELS EINER FERNBEDIENUNG

Mit der Fernbedienung kann der CD-Spieler von einer bequemen Entfernung aus gesteuert werden. (1) Einlegen der Trockenzell-Batterien

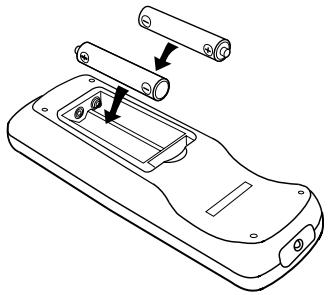

1. Öffnen Sie die Abdeckung auf der Rückseite der Fernbedienung.

2. Legen Sie zwei Trockenzell-Batterien der Standardgröße AA,

wie in der nachfolgenden Abbildung aufgezeigt, in das Batteriefach ein (beachten Sie die Polarität der Batterien).

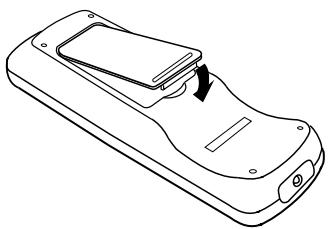

3. Setzen Sie die Abdeckung wieder ein.

Hinweise zum Gebrauch der Batterien

• Die Fernbedienung benötigt Trockenzell-Batterien der Größe “AA” (R6P).
• Die Batterien müssen etwa einmal pro Jahr ausgetauscht werden. Ihre tatsächliche Lebensdauer ist jedoch von der Häufigkeit der Benutzung der Fernbedienung abhängig.
• Sollte innerhalb eines kürzeren Zeitraumes als ein Jahr der CD-Spieler die Befehle der Fernbedienung auch nicht mehr aus kürzerer Entfernung erkennen, müssen die Batterien ausgetauscht werden.
• Die beiliegende Batterie ist ausschießlich für den Testbetrieb vorgesehen. Tauschen Sie diese so bald wie möglich gegen eine neue Batterie aus.
• Legen Sie die Batterien gemäß der Abbildung in das Batteriefach ein und vergewissern Sie sich, daß Sie diese nicht verpolt haben.
• Batterien können leicht beschädigt werden und auslaufen. Deshalb:
• verwenden Sie keine alten und neue Batterien zusammen.
• verwenden Sie keine verschiedenartigen Batterien.
• Schließen Sie die gegenüberliegenden Pole einer Batterie niemals kurz, setzen Sie sie keiner übermäßigen Hitze aus, öffnen Sie sie nicht und werfen Sie sie niemals ins offene Feuer.
• Wenn Sie die Fernbedienung über einen längeren Zeitraum hin-weg nicht benutzen, entnehmen Sie die Batterien.
• Falls die Batterien ausgelaufen sind, entfernen Sie die ausge-laufene Flüssigkeit aus dem Batteriefach, indem Sie es trocken-reiben und legen Sie neue Batterien ein. (2) Hinweise zum Gebrauch
• Sie verwenden die Fernbedienung, indem Sie diese auf den Fernbedienungssensor des CD-Spielers gemäß der unten-stehenden Abbildung ausrichten. Wenn das Gerät ein Signal der Fernbedienung empfängt, leuchtet die entsprechende Anzeige auf der Vorderseite auf.
• Die Fernbedienung kann bis zu einer Entfernung von 8 Metern in einer geraden Linie vom CD-Spieler benutzt werden. Die Reich-weite verringert sich, wenn sich Hindernisse im Ausbreitungspfad des Infrarotlichts befinden oder die Fernbedienung unter einem gewissen Winkel vor dem CD-Spieler benutzt wird.
• Die Tasten auf der Fernbedienung haben die selbe Funktion wie die Bedienelemente auf dem CD-Spieler selbst. Jedoch können Sie das Gerät nicht mit der Fernbedienung ein-oder ausschalten.

DEUTSCH FERNBEDIENUNG RC-266 Direkte Auswahl eines Musiktitels Verwenden Sie die Zifferntasten (1~10 und +10) während des Programmierens und um einen gewünschten Musiktitel direkt anzuspielen. Drücken Sie die 8- und 9-Tasten, um vom aktuellen zum nächsten oder vorigen Titel zu springen. Aktivieren des Programmlermodus

• Für die Programmfunktion die PROG-Taste und dann die Zifferntasten (1~10 und +10) drücken.
• Üblicherweise arbeitet die Fernbedienung im Betriebsmodus für die direkte Suche. Programm-Taste (PROG) Aufruf-Taste (CALL) Direkt-Suchtaste (DIRECT) Öffnen/Schließen-Taste (5 OPEN/CLOSE) Zifferntasten (1~10) +10-Taste (+10) Dimmer-Taste (DISPLAY) Automatische Abstand-Taste (A. SPACE) Automatische Bearbeitungs-Taste (A. EDIT) Zeitmodus-Taste (TIME) Lautstärke-Hoch-Taste (•) Wiedergabe-Taste (1) Alles-Wiederholen-Taste (ALL) Pause-Taste (3) A-B Wiederhol-Taste (A-B) Stopp-Taste (2) Lautstärke-Tief-Taste (ª) Manuelle Rückwärts-Suchtaste (6) Automatische Vorwärts-Suchtaste (9) Automatische Rückwärts-Suchtaste (8) Manuelle Vorwärts-Suchtaste (7) Überprüfen der einprogrammierten Titel Drücken Sie die CALL-Taste der Fernbedienung, um sich die einprogrammierten Musiktitel anzeigen zu lassen. In den Speicher eingegebene Titel werden beginnend mit dem zuerst programmierten Titel angezeigt. Bei jedem Druck der CALL-Taste erscheint der jeweils nächste Titel im Display. Hinweise zum Gebrauch
• Drücken Sie niemals identische Tasten am CD-Spieler und auf dem Fernbedienungsgerät gleichzeitig, da dies Fehlfunktionen verursachen könnte.
• Die Steuerung des Empfängers über die Fernbedienung kann durch starke Lichtquellen beeinflußt werden, wenn der Fernbedienungssensor des Empfängers diesen direkt ausgesetzt ist oder wenn sich Hindernisse im Ausbreitungspfad zwischen der Fernbedienungseinheit und dem Empfänger befinden.
• Direkte Anwahl von Musiktiteln Über die Zifferntasten (1~10 und +10) können Sie die gewünschten Musiktitel direkt anwählen.

• Titelauswahl während der Programmierung Drücken Sie zunächst die PROG-Taste und dann die Titelnummern, die Sie in den Speicher eingeben möchten. Beispiel: PROG → 3 → + 10 & 1 → 5... (Die Titel 3, 11, 5 und so weiter werden in den Speicher eingegeben.) Gespeicherte Titel werden gelöscht, wann immer die DIRECT-Taste gedrückt wird.
• Korrekte Benutzung der Ziggerntasten Einstellige Titel können einfach durch Betätigung der gewänschten Zifferntasten direkt angewählt werden. Bei Titelnummern ab 11 müssen Sie zunächst die +10-Taste und dann eine Taste mit einer einstelligen Zahl drücken. Betä tigen Sie z.B. zum Anwählen von Titel 22 zweimal die +10-Taste und anschließend die 2-Taste. Ausgangspegeleinstellung Der Ausgangspegel der Leitungsausgangsbuchsen und der Kopfhörer-Ausgangsbuchse kann geändert werden. Der Ausgangspegel der digitalen Ausgangsbuchse kann nicht geändert werden. Durch Drücken der •-Taste während der Wiedergabe, wird der Ausgangspegel erhöht. Durch Drücken der ª-Taste während der Wiedergabe, wird der Ausgangspegel verringert.

HINWEISE ZUR INSTALLATION

Die internen Schaltkreise des CD-Spielers werden durch einen Mikrocomputer gesteuert. Falls das Gerät in der Nähe eines eingeschalteten Fernsehers oder Rundfunkempfängers aufgestellt wurde, können (wenn auch selten) Störungen im ausgesendeten Ton des Empfängers oder auf dem Bildschirm des Fernsehers entstehen. Um dies zu vermeiden, gehen Sie folgendermaßen vor:

• Stellen Sie den CD-Spieler so weit entfernt wie möglich von den anderen Geräten auf.
• Entfernen Sie Netz- und Signalkabel des CD-Spielers von den Antennenzuleitungen des Empfängers oder des Fernsehers.
• Die Empfindlichkeit gegenüber Störungen ist bei der Verwendung von Zimmerantennen und 300 Ω/Ohm Speiseleitungen besonders hoch. Benutzen Sie daher möglichst eine Außenantenne, die über ein 75 Ω/Ohm Koaxialkabel gespeist wird. 300 Ω/Ohm Speiseleitung 75 Ω/Ohm Koaxialkabel PROBLEMANALYSE Falls der CD-Spieler nicht richtig funktioniert, überprüfen Sie die folgenden Punkte: Die Plattenlade läßt sich nicht öffnen oder schließen.
• Ist das Gerät eingeschaltet ? Nach dem Einlegen einer CD wird ‚‚ ‚‚M ‚‚S angezeigt.
• Ist die CD richtig eingeleg ? ……………………Siehe Seite 19
• Bei CD-R/RW-Discs: Wurde die Disc finalisiert ? Wenn die 1 PLAY-Taste gedrückt wird, beginnt die Wiedergabe nicht.
• Ist die CD verschmutzt oder verkratzt ? ………Siehe Seite 23 Es ist nichts zu hören oder der Ton ist verzerrt.
• Ist das Signalkabel zum Verstärker richtig angeschlossen ? . …………………………………Siehe Seite 18
• Sind die Regler und Eingangswahlschalter am Verstärker richtig eingestellt ? Ein bestimmter Teil der CD kann nicht abgespielt werden.
• Ist die CD verschmutzt oder verkratzt ? …………Siehe Seite 23 Die programmierte Wiedergabe fdunktioniert nicht.
• Haben Sie das Gerät richtig programmiert ? ………………………Siehe Seiten 20, 21 und 25 Das Gerät reagiert falsch, wenn die Fernbedienung betätigt wird.
• Betreiben Sie die Fernbedienungseinheit aus zu großer Entfernung ? …………………………Siehe Seite 24, 25
• Gibtes Hindermisse zwischen der Fernbedienung und dem CD-Spieler ?
• Ist der Fernbedienungssensor des CD-Spielers starkem Lichteinfall ausgesetzt ?
• Sind die Batterien der Fernbedienung verbraucht ? TECHNISCHE DATEN DCD-685 DCD-485 AUDIO Anzahl Kanäle: Frequenzgang: Dynamikbereich: Signal/Rauschverhältnis: Klirrfaktor: Trennschärfe: Gleichlaufschwankungen: Ausgangsspannung: DISCS 2 Kanäle 2 ~ 20.000 Hz 98 dB 105 dB 0,003% (1 kHz) 102 dB (1 kHz) Unterhalb meßbarer Grenzen (±0,001 % bewertete Spitze) 0,2 ~ 2,0 V

ALLGEMEINE EIGENSCHAFTEN Stromversorgung: 230 V Wechselstrom, 50 Hz Leistungsaufnahme: 11 W Abmessungen: 434 (B) × 100 (H) × 285 (T) mm Gewicht: 3,4 kg

Funktionen: Automatische Suche, Programmierte Wiedergabe, Wiederhol-Wiedergabe, Manuelle Suche, Automatischer Abstand, Zeitmodus, Automatische Bearbeitung und Dimmer, Zufallswiedergabe, PITCH-Steuerung (nur DCD-685) Anzeige: Titelnummer, Zeit, Musikkalender und aktivierte Modi Sonstiges: Kopfhörerbuchse FERNBEDIENUNGSEINHEIT Fernbedienungs-system: Stromversorgung: Abmessungen: Gewicht:

• Technische Änderungen ohne vorherige Ankündigung vorbehalten.

RC-266 Infrarot-Impulssystem 3 V DC; zwei R6P-TrockenzellBatterien (Standardgröße AA) 54,5 (B) × 140 (H) × 24,8 (T) mm 85 g (mit Batterien) FRANCAIS
