Tipo di prodotto	Videocamera digitale
Marca	ABUS
Modello	TVVR11002
Dimensioni	Circa 125 x 60 x 50 mm
Peso	Circa 250 g (con batteria e scheda SD)
Alimentazione	Batteria ricaricabile agli ioni di litio 3,7 V, 1500 mAh
Risoluzione video	Full HD 1920 x 1080 pixel
Velocità di registrazione	30 fotogrammi al secondo
Archiviazione	Scheda di memoria microSD fino a 128 GB (non inclusa)
Obiettivo	Grandangolo 120° con messa a fuoco automatica
Schermo	Schermo LCD rotante da 2,7 pollici
Stabilizzazione dell'immagine	Stabilizzazione elettronica
Visione notturna	LED a infrarossi integrato, portata fino a 5 m
Connettività	Porta USB-C, uscita HDMI mini, presa per microfono esterno
Funzioni principali	Registrazione video, foto, rilevamento movimento, registrazione in loop
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto. Evitare umidità e polvere.
Sicurezza	Non esporre a temperature estreme. Utilizzare solo il caricabatterie fornito.
Pezzi di ricambio e riparabilità	Batteria e cavo USB sostituibili. Per riparazioni, contattare il servizio clienti ABUS.
Informazioni generali	Garanzia 2 anni. Prodotto in Cina.

Domande frequenti - TVVR11002 ABUS

Come accendere e spegnere la videocamera ABUS TVVR11002 ?

Per accendere, tenere premuto il pulsante Power fino all'accensione dello schermo. Per spegnere, tenere premuto nuovamente lo stesso pulsante.

Come inserire una scheda di memoria microSD ?

Aprire lo sportello laterale e inserire la scheda microSD (fino a 128 GB) nell'apposito slot, con i contatti dorati rivolti in avanti. Richiudere lo sportello.

Come caricare la batteria del TVVR11002 ?

Collegare il cavo USB-C fornito al dispositivo e a un caricabatterie USB standard (5V/1A). La spia rossa si accende durante la ricarica e si spegne a carica completata.

Come registrare un video ?

Assicurarsi di avere una scheda SD inserita. Premere il pulsante di registrazione (icona rossa) per avviare. Premere di nuovo per fermare.

Come utilizzare la modalità visione notturna ?

La modalità visione notturna si attiva automaticamente in condizioni di scarsa luminosità. È possibile attivarla manualmente tramite il menu Night Vision.

Come trasferire file su un computer ?

Collegare la videocamera al computer tramite cavo USB-C. Il dispositivo apparirà come un'unità di archiviazione. Copiare i file dalla cartella DCIM.

Cosa fare se lo schermo non si accende ?

Verificare che la batteria sia carica. Se lo schermo rimane spento, provare a resettare il dispositivo premendo il pulsante Reset (piccolo foro) con una graffetta.

Come impostare data e ora ?

Andare nel menu Settings, selezionare Date/Time, quindi utilizzare i pulsanti di navigazione per impostare i valori.

Posso utilizzare la videocamera durante la ricarica ?

Sì, ma ciò può allungare i tempi di ricarica. Si consiglia di utilizzarla collegata alla presa di corrente per un'autonomia illimitata.

Come ripristinare le impostazioni di fabbrica ?

Nel menu Settings, selezionare Factory Reset e confermare. Tutte le impostazioni verranno cancellate.

MANUALE UTENTE TVVR11002 ABUS

Questo manuale dell'utilizzatore contiene importanti informazioni relative all'installazione e all'utilizzo del Prodotto. Si prega di tenerne conto anche in caso il prodotto sia ceduto a terzi.Fare sempre riferimento alle seguenti istruzioni per il futuro!

TVVR11002

Manuale d'uso originale in lingua Italiana.

Conservare per futuri riferimenti!

Presentazione

Caro Cliente,

Ti ringraziamo per aver acquistato questo prodotto.

Questo prodotto soddisfa i requisiti delle direttive Europee e Nazionali vigenti. Le corrispondenti dichiarazioni e documenti possono essere ottenuti presso il produttore

(www.abus-sc.com).

Per mantenere queste condizioni e per garantire un funzionamento privo di rischi, Lei come l'utente deve osservare queste istruzioni!

Prima della messa in servizio leggere attentamente le istruzioni d'uso complete di istruzioni d'uso e sicurezza.

Tutti i nomi di società e prodotti menzionati all'interno di questo documento sono marchi registrati.

Tutti i diritti riservati.

Per ulteriori informazioni, siete pregati di contattare il vostro installatore o il vostro rivenditore locale!

Warnings

Dichiarazione di non responsabilità

Questo manuale è stato preparato con la massima cura. In caso vengano notate omissioni o inesattezze, si prega di informarci a riguardo all'indirizzo fornito sul retro di questo manuale. ABUS Security-Center GmbH non si assume alcuna responsabilità per guasti tecnici e tipografici e riserva tutti i diritti di effettuare modifiche in qualunque momento al prodotto o al manuale, senza preavviso. ABUS Security-Center GmbH non è colpevole o responsabile per danni conseguenti diretti o indiretti causati durante la connessione dell'apparecchio, il suo utilizzo e funzionamento.

Nessuna garanzia a carico di ABUS Security-Center GmbH per il contenuto di questo documento.

Legenda icone

Un lampo nel triangolo viene utilizzato se vi è pericolo per la salute, ad esempio da una scossa elettrica.

Un punto esclamativo nel triangolo, indica una nota importante del manuale d'uso che deve essere ricordata.

Questo simbolo si può trovare quando il sistema fornisce suggerimenti e informazioni durante l'utilizzo.

Avvisi importanti sulla sicurezza

La garanzia decadrà per danni dovuti al non rispetto di queste istruzioni per l'uso. ABUS non sarà responsabile per ogni conseguente perdita!

ABUS non si assume alcuna responsabilità per danni a cose o lesioni personali causate da un utilizzo incorretto o non appropriato delle istruzioni di sicurezza. In questi casi la garanzia decadrà.

Il dispositivo è stato costruito in conformità alle norme Internazionali di sicurezza. Si prega di leggere attentamente le avvertenze di sicurezza.

Avvertenze di sicurezza

1. Alimentazione

Utilizzare il prodotto solo con il tipo di alimentazione indicate sull'etichetta. Se non siete sicuri del tipo di alimentazione di casa vostra, si prega di consultare la vostra compagnia fornitrice di energia elettrica. Disconnettere il prodotto dalla rete prima di iniziare qualunque operazioni di manutenzione o installazione.

1. Sovraccarico

Non sovraccaricare le prese di corrente, prolunghe o adattatori poichè potrebbero causare incendi o scosse elettriche.

1. Liquidi

Proteggere il dispositivo da qualunque tipo di liquido.

1. Pulizia

Disconnettere il prodotto dalla presa di corrente prima di effettuare operazioni di pulizia. Utilizzare un panno leggero asciutto (no solventi) per spolverare il prodotto

1. ABUS Security-Center non si assume alcuna responsabilità per incidenti, decessi, perdite o altre rivendicazioni da ricondurre all'impiego del presente prodotto. ABUS Security-Center non risponde in nessun caso dei danni indiretti causati dall'impiego del prodotto e/o di una delle sue parti.

2. Accessori

Non usare alcun accessorio non originale in quanto potenzialmente pericoloso, o possibile causa di danno al prodotto.

7. Ambiente di utilizzo

Configurare l'apparecchio solo in ambienti asciutti e al riparo dalla polvere. Proteggere l'apparecchio dall'infiltrazione di qualsiasi tipo di liquido. Non posizionare l'apparecchio vicino a un radiatore o altre fonti di calore. Configurare l'apparecchio solo in ambienti con temperatura compresa tra -10^ 60^ .

Avvertenze

Si prega di seguire tutte le istruzioni di sicurezza e operative prima di iniziare l'installazione dell'apparecchio!

1. Seguire le seguenti istruzioni per evitare il danneggiamento del cavo elettrico o della spina:

2. Non modificare o manomettere il cavo elettrico o la spina.

3. Assicurarsi di disconnettere il cavo elettrico dalla presa a muro impugnando la spina.
4. Mantenere i dispositivi che emettono calore il più lontano possibile dal cavo elettrico, in modo da evitare che la protezione in vinile si fonda.

5. L'unità di alimentazione della Camcorder per uso esterno deve essere protetta contro umidità e vapore.

6. Seguire le seguenti indicazioni. Il mancato rispetto di alcune di esse può causare shock elettrici:

7. Non aprire l'custodia principale o l'unità di alimentazione

8. Non inserire prodotti di metallo o infiammabili all'interno dell'apparecchio.

9. Al fine di evitare qualsiasi danneggiamento durante temporali utilizzare un sistema di protezione da sovraccarichi elettrici.

10. Non usare l'apparecchio in presenza di malfunzionamenti. In caso contrario ciò può causare seri danni. Si prega di contattare il rivenditore più vicino in caso di guasti.

Durante l'installazione nell'ambito di un esistente sistema di sorveglianza video assicurarsi che tutti gli apparecchi siano disconnessi dalla rete elettrica.

In caso di dubbi rivolgersi ad un elettricista professionista per montare, installare e cablare il vostro apparecchio. Una connessione elettrica non effettuata correttamente alla rete di alimentazione può causare rischi a voi e ad altre persone.

Cablare l'intero sistema assicurandosi che la rete elettrica e il circuito a basso voltaggio rimangano separate fra loro sia nell'uso normale che in presenza di qualsiasi malfunzionamento.

Apertura della confezione

Durante l'apertura della confezione assicurarsi di maneggiare l'apparecchio con la massima cura.

Se doveste notare danni all'imballo originale si prega di controllare subito l'apparecchio. Se l'apparecchio presentasse danni, si prega di contattare il più vicino distributore.

Indice dei contenuti

1. Destinazione d'uso....122
2. Contenuto della confezione....122
3. Caratteristiche e funzioni....122
4. Carica della batteria ....123
5. Descrizione dell'apparecchio 123

5.1 Indicazioni fornite dal LED.... 124
5.2 Video registrazione manuale....124
5.3 Registrazione a rilevamento di rumore....124
5.4 Registrazione Audio 124
5.5 Funzione bloccaggio tastiera.... 125
5.6 Zoom funktion 125
5.7 Ripristino impostazioni di Fabbrica.... 125

1. Controllo a distanza 125
2. Utilizzo degli accessori....126

7.1 Molletta utilizzata con custodia a tenuta stagna....126
7.2 Ventosa....127
7.3 Supporto per tubi a morsetto....127
7.4 Supporto da casco 127
7.5 Uso delle piaster adhesive 128

1. Impostazioni menu OSD 128

8.1 Inserimento scheda Micro SD e accensione della telecamera.... 128
8.2 Impostazioni di base 128
8.3 Impostazioni fotocamera 129
8.4 Impostazioni Videocamera....129

1. Trasferimento file al PC .... 130

2. Visualizzazione video e foto su apparecchio di riproduzione 130

3. Trucchi e suggerimenti per riprese ben riuscite.... 131
4. Dati tecnici 132
5. Smaltimento....132

1. Destinazione d'uso

Grazie alle sue batterie da 3 ore il Camcorder ABUS può essere utilizzato per sorveglianza mobile come per registrare attività sportive e di tempo libero. In più, il Camcorder può essere utilizzato in acqua grazie all'custodia a tenuta stagna in dotazione. Questo custodia di ridotte dimensioni può contenere una videocamera full HD con lente grandangolare e un registratore per registrazioni in tempo reale in HD (1080p @ 30 fps). La registrazione può aver luogo in continuo oppure al rilevamento di rumori. I files registrati sono archiviati su una normale scheda micro SD e possono essere visualizzati su qualsiasi pc grazie al formato standard MOV.

Una dettagliata descrizione del funzionamento può essere trovata al capitolo „3. Caratteristiche e funzioni“

L'archiviazione dei dati è soggetta alle regole generali nazionali sulla protezione dei dati personali. Durante l'installazione si prega di informare i propri clienti dell'esistenza di tali regole generali nazionali.

2. Contenuto della confezione

1x	Videocamera
1x	Alloggiamento impermeabile
1x	Telecomando
1x	Ventosa
1x	Supporto per tubi
1x	Supporto da casco
1x	Piastra adesiva diritta
1x	Clip per alloggiamento impermeabile
1x	Clip per telecomando

1x	Guida scorrevole per piastra adesiva
1x	Cordino da polso
1x	Accessori di rotazione
1x	Chiusura a velcro per il telecomando
1x	Chiave a brugola per clip
1x	Cavo USB
1x	Istruzioni per l'uso

3. Caratteristiche e funzioni

• Videocamera integrata HD 1080p
- Registrazione in tempo reale in formato 1920x1080 Pixel @ 30 fps
- Fino a 3 ore di registrazione continua
- Possibilità di registrazione in molteplici risoluzioni con o senza audio
- Facile riproduzione su PC o apparecchio televisivo grazie all'uscita HDMI e AV.
• Supporta schede micro SD (max. 32GB)
- Display con menu OSD
- Incluso telecomando per avviare la registrazione o scattare foto con raggio d'azione fino a 5mt
- Custodia a tenuta stagna fino a 20mt di profondità
- Lente grandandolare 170° di ampiezza
• Funzione foto in risoluzione 3.0, 5.0, 8.0 Megapixel

4. Carica della batteria

Per caricare la batteria integrata connettere il Camcorder a computer o notebook tramite il cavo USB in dotazione. Si può anche utilizzare in alternativa un caricabatterie standard da 5 V DC mini USB. Quando la batteria è completamente scarica, il tempo di carica sarà di circa 4 ore.

Il Camcorder può effettuare registrazioni di durata fino a 3 ore una volta che è stato completamente caricato.

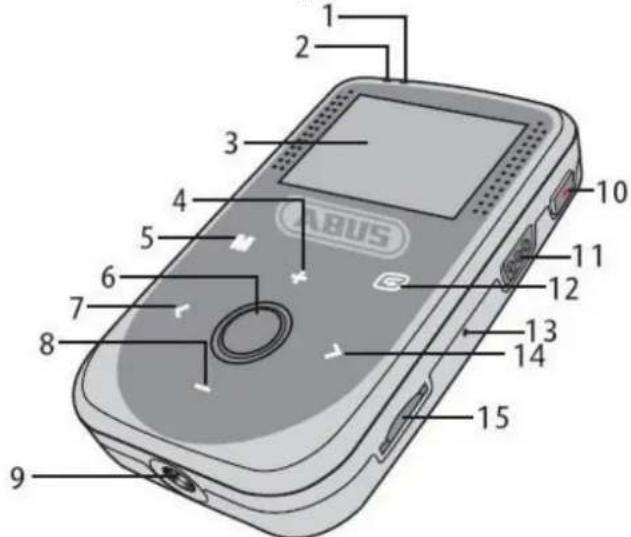

5. Descrizione dell'apparecchio

1	Indicatore posteriore registrazione in corso* (verde)
2	Indicatore posteriore dispositivo acceso* (rosso)
3	Display
4	Scorri su / Zoom + / Aumento volume*
5	Tasto menu*
6	OK / tasto scatto foto / tasto bloccaggio tastiera*
7	Scorri a sx*
8	Scorri giù / Zoom - / Diminuzione volume*
9	Filettatura per supporto (non in dotazione)
10	Registrazione video Start / Stop*

11	Disattivazione/Attivazione funzione rilevamento rumore*
12	Menu precedente / Archivio*
13	Software-Reset
14	Scorri a dx*
15	Slot scheda Micro SD
16	Indicatore frontale registrazione in corso (verde)
17	Obiettivo
18	Uscita AV
19	Microfono
20	Interruttore on/off*
21	Connessione Mini USB
22	Uscita HDMI
23	Occhiello per cinturino a cappio

Note:

- Nel testo del manuale ai pulsanti viene assegnato un numero (come 4, 5, 14) che servirà come riferimento per l'utilizzo (5. Descrizione dell'apparecchio)

5.1 Indicazioni fornite dal LED

I differenti colori dei LED (*1 e *2) forniscono le seguenti indicazioni:

Colore del LED	Stato	Descrizione
Rosso	Rosso -> spento	Spento o modalità stand-by
	Costantemente acceso	Il Camcorder è pronto
	Lampeggiante	Il Camcorder è in fase di carica
Verde	Verde -> spento	Nessuna registrazione in corso
	Lampeggiante	É in corso una registrazione

5.2 Video registrazione manuale

Una volta che il Camcorder è stato acceso, premere il pulsante di videoregistrazione (*10) per iniziare la registrazione. Il LED di stato verde comincerà a lampeggiare.

Premere ancora il pulsante *10 per fermare la registrazione.

Nota:

• Mai rimuovere la scheda Micro SD durante la registrazione. La relativa registrazione ne sarebbe danneggiata e non potrebbe essere riprodotta.
• A seconda dell'impostazione effettuata, una volta che è stata raggiunta la capacità massima della scheda Micro SD, i nuovi files di registrazione verranno sovrascritti sui più vecchi già presenti in memoria, oppure la registrazione si arresterà. Sul display del Camcorder apparirà anche la scritta "memoria piena" e il simbolo della scheda Micro SD apparirà nell'angolo in basso a destra.

5.3 Registrazione a rilevamento di rumore

Dopo aver acceso il Camcorder, attivare il rilevamento di rumore spostando su ON il pulsante di funzione rilevamento rumore (*11).

Il Camcorder registra automaticamente per 2 min dopo aver rilevato un singolo rumore sopra i 65dB. Se il livello di rumore minimo di 65dB è nuovamente superato durante la registrazione, la durata della stessa viene prolungata.

Se la registrazione non è nuovamente attivata entro 2min il Camcorder si commuta in modalità stangd-by e ricomincerà a registrare automaticamente appena verrà nuovamente rilevato un rumore.

5.4 Registrazione Audio

Per poter effettuare una registrazione solo Audio è necessario cambiare la modalità di registrazione (“modo acquisizione”) nel menu OSD e seguire i passi suggeriti per la registrazione manuale. Per familiarizzare col menu OSD consultare il capitolo “8. Impostazioni menu OSD”.

5.5 Funzione bloccaggio tastiera

Per attivar il bloccaggio tastiera premere e tenere premuto il pulsante *6 „tasto bloccaggio tastiera/OK“ per 4 sec. Dopo un breve segnale luminoso della tastiera viene effettuato il bloccaggio dei tasti *4 *5 *7 *8 *12 *14. Per attivare la tastiera ripetere la procedura.

5.6 Zoom funktion

Prima di utilizzare la funzione zoom, dovete impostare la risoluzione video a 720p/60, 720p/30 o WVGA. Solo dopo aver effettuato questa operazione potrete utilizzare lo zoom digitale 4x schiacciando i pulsanti *4 per "Zoom In" e *8 per "Zoom out".

5.7 Ripristino impostazioni di Fabbrica

Se l'apparecchio è stato sottoposto a temperature estremamente basse e non risponde più ai comandi, premere il pulsante di reset *13. Per effettuare tale operazione, utilizzare un'oggetto sottile ma non appuntito come ad esempio una graffetta, per raggiungere il pulsante *13. Tale pulsante è infatti localizzato lateralmente all'apparecchio e marcato Reset. Esercitare una pressione per circa 5sec.

6. Controllo a distanza

Per effettuare la connessione fra telecomando e Camcorder seguire le seguenti istruzioni:

1. Spegnere il Camcorder TVVR11002 e tenere premuto il pulsante OK (*6). Accendere l'apparecchio tenendo premuto il pulsante. Una volta che l'apparecchio si è acceso, rilasciare il pulsante OK.
2. Sul telecomando, premere contemporaneamente i pulsanti Inizio registrazione e fine registrazione per 4 sec per completare la connessione.

Nota:

- La distanza tra il controllo a distanza e il Camcoder può essere approssimativamente di 5mt, dipendentemente dall'ambiente nel quale vi trovate.

7. Utilizzo degli accessori

Il Camcorder può essere assicurato a cose o persone utilizzando le mollette in dotazione.

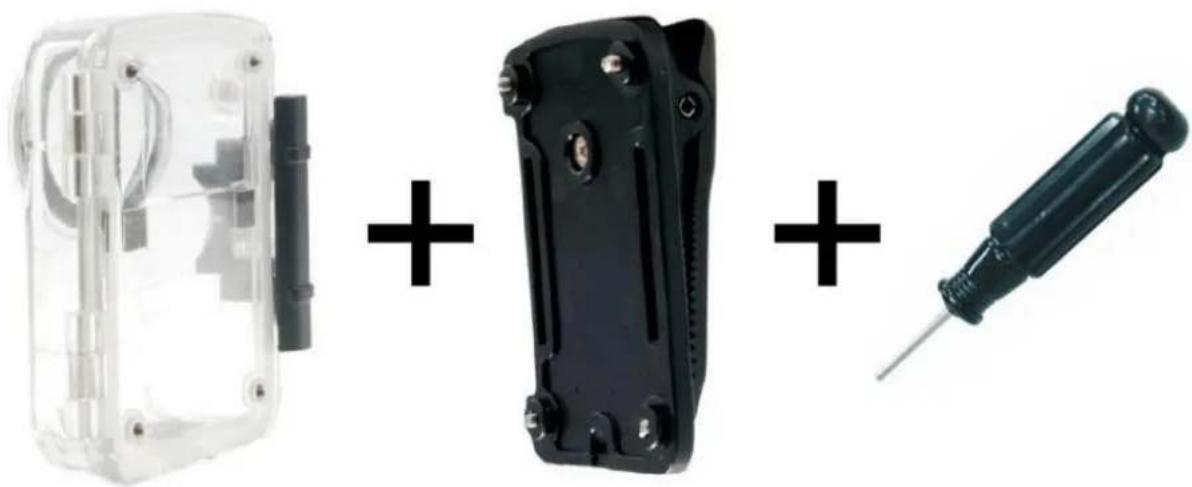

7.1 Molletta utilizzata con custodia a tenuta stagna

- La molletta può essere ruotata sul corpo del supporto per il montaggio alla custodia a tenuta stagna. È necessario effettuare questa operazione per raggiungere le viti di fissaggio.

7.2 Ventosa

La ventosa permette il fissaggio temporaneo su superfici lisce quali vetro o marmo. Questo supporto è stato pensato per auto, barche e moto.

Nota:

- SCONSIGLIATA per snowboard o altri sport in cui si subiscono numerosi urti.

7.3 Supporto per tubi a morsetto

Il supporto per tubi funziona su tutte le aste e i tubi con un diametro compreso tra almeno 17 mm e massimo 33 mm. È così possibile un fissaggio flessibile su manubri, forcelle, roll bar e boma di windsurf e kitesurf.

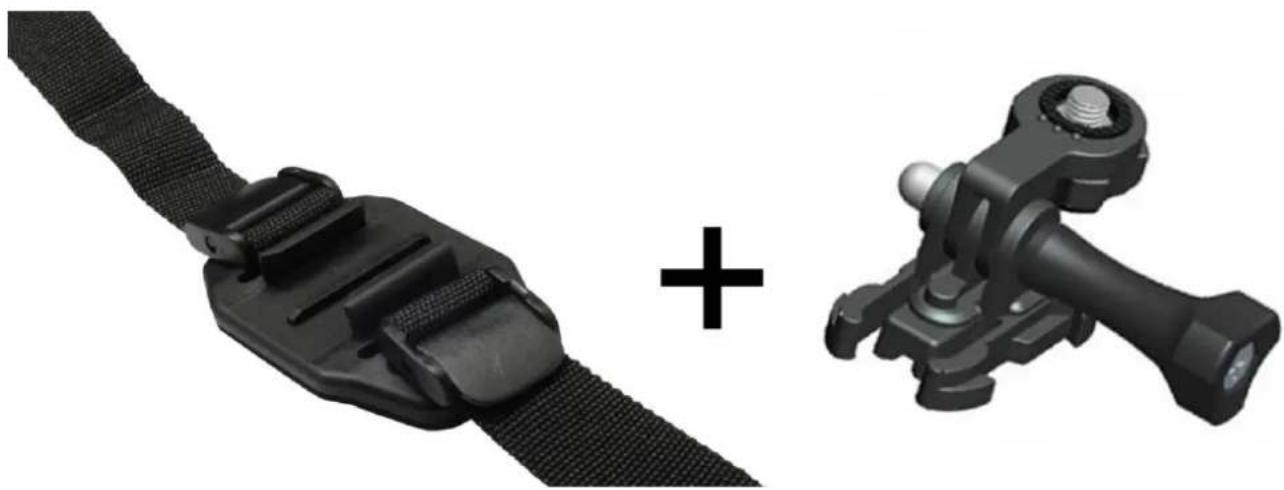

7.4 Supporto da casco

Il supporto da casco può essere utilizzato e riutilizzato in modo flessibile su caschi ventilati per ciclismo, sci, kayak o sport simili.

7.5 Uso delle piaster adhesive

Incollaggio di una piastra adesiva:

Quando incollate una piastra adesiva, dovete tenere in considerazione quanto segue.

La superficie sulla quale dovete incollare la piastra con l'adesivo piano o incurvato deve essere solida e soprattutto ben pulita. Per avere l'incollaggio ottimale dell'adesivo,

incollate la piastra sulla superficie desiderata a temperatura ambiente. Per essere sicuri della tenuta ottimale dell'accessorio, si raccomanda di lasciare passare almeno 24 ore dall'incollaggio della piastra prima di montare la videocamera.

Nota: la piastra adesiva può essere incollata solo una volta. L'adesivo utilizzato 3M, ha una tenuta molto forte ed in caso di successiva rimozione potrebbe danneggiare le superfici sensibili, come ad esempio la carrozzeria verniciata dell'auto o della moto.

8. Impostazioni menu OSD

8.1 Inserimento scheda Micro SD e accensione della telecamera

Inserire la scheda micro SD nella apposita slot (*15).

Per accendere il Camcorder spostare il pulsante Power (*20) dalla posizione Off a On. Dopo qualche istante si sente un segnale d'avviso e si accende il led di stato rosso.

Nota:

- È possibile spostarsi tra le funzioni usando i tasti *4 *7 *8 *14. Confermare la selezione con il tasto *6 e uscire premendo il tasto *5.

8.2 Impostazioni di base

Per effettuare le impostazioni di base, usare il tasto di menù *5. Premendo quest'ultimo verranno visualizzate tutte le impostazioni del Camcorder. Premere il pulsante di navigazione destro *14 per visualizzare le impostazioni della telecamera. Premere il pulsante di navigazione destro *14 un'altra volta per visualizzare le impostazioni di configurazione. Viene visualizzata un'icona ad indicare che siete nel menu impostazioni di configurazione nell'angolo in alto a destra del display.

Esempio di impostazione di ora e data:

- Per effettuare una corretta impostazione, premere il pulsante di navigazione giù *8 finchè non sono visibili data e ora in colore blu. Premere il pulsante *6 per confermare la selezione. Utilizzare il pulsante di navigazione *4 *7 *8 *14 e il pulsante *6 per confermare l'impostazione di ora e data. Premere il pulsante di menu *5 due volte per uscire dal menu.

Nota:

- Tutte le spiegazioni relative al menu OSD si riferiscono alle impostazioni di fabbrica dell'apparecchio. Il menu OSD di default è in Tedesco.

É possibile cambiare le seguenti voci di menu come segue:

Voci di menu	Descrizione
Segnale acustico	Segnale acustico On / Off.
Most. Temp reg	Seleziona la visualizzazione di ora e data sull’evento registrato.
Ricicl regist	Seleziona l’attivazione di sovrascrittura dei files più vecchi.
Pausa autom.	Seleziona l’attivazione della modalità stand-by fra 2.5min e 10min.
TV Standard	Selezione il formato TV della registrazione (PAL utilizzato in EU – NTSC in USA).
Formato	Per formattare la scheda micro SD.
Impostaz base	L’apparecchio è reimpostato alle impostazioni di fabbrica.
Lingua	Il menu può essere visualizzato in 8 differenti lingue.
Frequenza	Selezionare 50Hz o 60Hz per evitare sfarfallamenti nell’immagine.
Data /Ora	Per regolazione data e ora.

8.3 Impostazioni fotocamera

Voci di menu	Descrizione
Scatto singol	Selezionare questa opzione per effettuare uno scatto singolo.
Scatto triplo	Selezionare questa opzione per effettuare uno scatto triplo.
Continuo	Selezionare questa opzione per effettuare uno scatto ogni x secondi.Il numero dei secondi viene impostato in questo menu.
Autoscatto	Soltanto una foto viene scattata dopo che sono trascorsi i secondi impostati.
Risoluzione	La risoluzione è impostata come segue: 3M = 2048 x 1536,5M = 2592 x 1944, 8M = 3200 x 2400.

8.4 Impostazioni Videocamera

Voci di menu	Descrizione
Risoluzione	È possibile decidere fra varie risoluzioni di registrazione.
Bitrate	È possibile decidere fra 6 o 12 Mbit-rate. Comunque per avere una migliore qualità dell’immagine è consigliabile selezionare l’opzione 12M.
Modo Acquisiz	In questo sottomenu è possibile selezionare la tipologia di registrazione: registrazione solo audio, oppure audio e video.

9. Trasferimento file al PC

Per fare questo, connettere l'apparecchio al vostro notebook o PC utilizzando il cavo USB in dotazione. Poi accendere l'apparecchio con il tasto *20. Dopo pochi secondi, il vostro PC/laptop rileva il Camcorder e lo visualizza fra le proprie risorse.

Scheda-SD (in esempio 2GB microSD) Memoria interna Camcorder

Video e foto sono archivate in questo esempio nel disco MEDIA (E:)/DCIM/100MEDIA.

10. Visualizzazione video e foto su apparecchio di riproduzione

Avete a disposizione diverse opzioni per rivedere i vostri video e foto. L'immagine vista sul display del camcorder viene inviata singolarmente ed esattamente alle uscite video dell'apparecchio collegato. Per rivedere i vostri video o foto premere il pulsante *12 e decidete tra le opzioni video o foto (video or picture).

Registrazione Video

Funzione	Pulsante	Definizione
Navigazione	*7 / *14 / *6	*7 Indietro / *14 Avanti / *6 Start- Stop
Velocità di visione	*4 / *8	Per visione *7 per visione accelerata / *14 per visione rallentata
Cancella	*5	Cancellazione singola o totale dei video
Protezione	*5	Protezione dei video dall'accidentale cancellazione dal camcorder

Foto

Funzione	Pulsante	Definizione
Navigazione	*7 / *14 / *6	*7 Indietro / *14 Avanti / *6 Rotazione Fotogramma
Zoom	*4 / *8	Zoom in / out premendo *7 e *14 potete navigare nel fotogramma ingrandito verticalmente e modificare la visione premendo *6 in orizzontale.
Cancella	*5	Cancellazione singola o totale delle fotografie
Protezione	*5	Protezione delle fotografie dall'accidentale cancellazione dal camcorder
Autoplay	*5	Permette la vision di tutte le foto scattate con una temporizzazione di 5 sec. Cadauna.

- Cavo Mini HDMI

Il cavo Mini HDMI vi permette di visionare i vostri video e fotografie con risoluzione in full HD su un televisore o un monitor similare che supporta questo tipo di risoluzione.

- Cavo AV

Il cavo AV vi permette di visionare video e foto collegandosi a diversi tipi di apparecchi. L'entrata AV è utilizzata comunemente a molto flessibile anche su vecchi apparecchi.

Note:

• Per modificare il volume audio visionando una registrazione video. Potete utilizzare I pulsanti *4 per “aumenta” e *8 per “riduci”.
• Il cavo mini HDMI non è fornito come accessorio di questo prodotto.

11. Trucchi e suggerimenti per riprese ben riuscite

- Risoluzione

Per le riprese movimentate con movimenti rapidi e sequenze pianificate al rallentatore consigliamo la risoluzione 720p HD con 60 fotogrammi al secondo.

- Alloggiamento impermeabile

Quando si utilizza l'alloggiamento impermeabile è sempre necessario tener conto dell'umidità dell'aria e del rischio di appannamento della lastra trasparente. Non appena si verificano sbalzi di temperatura e di umidità dell'aria, è quindi consigliabile tenere sotto controllo la lente.

- Ripresa da più angolazioni

Il telecomando permette di comandare più apparecchi, in modo da poter utilizzare più telecamere in parallelo. È così possibile, ad esempio, filmare un salto "big air" in diverse versioni e da diverse angolazioni.

• Montaggio della piastra adesiva

Quando si applicano le piastre adesive si consiglia di osservare quanto segue: la superficie su cui vengono incollate deve essere pulita e asciutta. Applicare il cuscinetto adesivo sulla superficie desiderata a temperatura ambiente 24 ore prima dell'uso.

12. Dati tecnici

TVVR11002 Camcorder
Modalità di funzionamento	Standalone
Risoluzione di registrazione	1080p/960p/720p/WVGA @ 30/60fps
Video/immagine formato	MOV / JPG
Supporto di archiviazione	Scheda Micro SD (max. 32 GB)
Modalità di registrazione	Foto, continua, rilevamento di rumore (da 65dB)
Audio	Microfono e autoparlanti integrati
Sensore d’immagine	CMOS
Tipo di telecamera	A Colori
Risoluzione	3/5/8 MPx
Pixel totali	3200 x 1900
Pixel effettivi	2592 x 1944
Lente	F2.8
Bilanciamento bianco	Automatico
Ottimizzazione del segnale	Automatica
Retroilluminazione	Automatica
Operatività batterie	3 ore di registrazione continua
Alimentazione	5 V DC
Consumo	850 mA
Temperatura d’utilizzo	-10°C - 60°C
Intervallo d’umidità ambientale	15% - 85%
Dimensioni (L x H x P)	85 x 50 x 23 mm
Peso	81g

TVVR11002 Controllo a distanza
Frequenza wireless	433 MHz
Classe di protezione	IP 64
Temperatura d’utilizzo	-10°C - 60°C
Intervallo d’umidità ambientale	15% - 80%
Dimensioni (L x H x P)	25 x 31 x 16 mm
Peso	26,5g

13. Smaltimento

Gli apparecchi con questo contrassegno non dovrebbero essere smaltiti nel contenitore domestico dei rifiuti. Smaltire il prodotto alla fine del suo ciclo di vita secondo le leggi vigenti.

D Impressum

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG, linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma. Questo diritto di cambiare lo stato dell'arte della stampa. Cambiamenti nella tecnologia e le attrezzature.
