TVVR11002 - Camcorder ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale camcorder
Merk	ABUS
Model	TVVR11002
Afmetingen	Ongeveer 125 x 60 x 50 mm
Gewicht	Ongeveer 250 g (met batterij en SD-kaart)
Voeding	Oplaadbare lithium-ionbatterij 3,7 V, 1500 mAh
Video resolutie	Full HD 1920 x 1080 pixels
Opnamesnelheid	30 beelden per seconde
Opslag	MicroSD-geheugenkaart tot 128 GB (niet inbegrepen)
Lens	Groothoek 120° met automatische scherpstelling
Scherm	Draaibaar LCD-scherm van 2,7 inch
Beeldstabilisatie	Elektronische stabilisatie
Nachtzicht	Ingebouwde infrarood-LED, bereik tot 5 m
Connectiviteit	USB-C-poort, mini HDMI-uitgang, externe microfooningang
Hoofdfuncties	Video-opname, foto, bewegingsdetectie, lusopname
Onderhoud en reiniging	Reinig de lens met een zachte, droge doek. Vermijd vocht en stof.
Veiligheid	Niet blootstellen aan extreme temperaturen. Gebruik alleen de meegeleverde oplader.
Onderdelen en repareerbaarheid	Batterij en USB-kabel vervangbaar. Neem voor reparatie contact op met de klantenservice van ABUS.
Algemene informatie	2 jaar garantie. Gemaakt in China.

Veelgestelde vragen - TVVR11002 ABUS

Hoe zet ik de ABUS TVVR11002 camcorder aan en uit?

Om aan te zetten, houd de Aan/uit-knop lang ingedrukt totdat het scherm aangaat. Om uit te zetten, houd dezelfde knop opnieuw lang ingedrukt.

Hoe plaats ik een microSD-kaart?

Open het zijklepje en plaats de microSD-kaart (tot 128 GB) in de daarvoor bestemde sleuf, met de gouden contacten naar voren. Sluit het klepje.

Hoe laad ik de batterij van de TVVR11002?

Sluit de meegeleverde USB-C-kabel aan op het apparaat en op een standaard USB-lader (5V/1A). Het rode lampje brandt tijdens het opladen en gaat uit wanneer de batterij vol is.

Hoe neem ik een video op?

Zorg dat er een SD-kaart is geplaatst. Druk op de Opname-knop (rood pictogram) om te starten. Druk nogmaals om te stoppen.

Hoe gebruik ik de nachtzichtmodus?

De nachtzichtmodus wordt automatisch geactiveerd bij weinig licht. U kunt deze ook handmatig inschakelen via het menu Nachtzicht.

Hoe zet ik bestanden over naar een computer?

Sluit de camera aan op de computer via de USB-C-kabel. Het apparaat verschijnt als een opslagapparaat. Kopieer de bestanden vanuit de map DCIM.

Wat moet ik doen als het scherm niet aangaat?

Controleer of de batterij is opgeladen. Als het scherm uit blijft, probeer het apparaat te resetten door op de Reset-knop (klein gaatje) te drukken met een paperclip.

Hoe stel ik de datum en tijd in?

Ga naar het menu Instellingen, selecteer Datum/Tijd en gebruik de navigatieknoppen om de waarden in te stellen.

Kan ik de camera gebruiken tijdens het opladen?

Ja, maar dit kan de oplaadtijd verlengen. Het wordt aanbevolen om de camera op netstroom te gebruiken voor onbeperkte gebruiksduur.

Hoe reset ik de camera naar fabrieksinstellingen?

Ga in het menu Instellingen naar Fabrieksreset en bevestig. Alle instellingen worden gewist.

GEBRUIKSAANWIJZING TVVR11002 ABUS

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze huddleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

Dansk

Gebruikershandleiding

Version 07/2012

CE

De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

I Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Waarschuwingen

Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete!

Ook het onbevoegd niet voor zijn wetenschap bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.

Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.

Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen komt de garantie te vervallen.

Dit apparaat is gefabriceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees deze veiligheidsinstructies s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

1. Voedingsspanning

90 - 250V AC 50/60Hz

Gebruik dit apparaat uitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanneer u niet zeker bent van de netspanning die aan uw woning wordt geleverd, kunt u contact opnemen met uw laatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installatieprocedures uitvoert.

1. Overbelasting

Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok worden veroorzaakt.

1. Vloeistoffen

Gebruik dit apparaat uitsluitend in een droge en stofvrije omgeving. Bescherm het apparaat tegen indringen van vloeistoffen.

1. Reiniging

Koppel het apparaat vóór reiniging los van het lichtnet. Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

1. ABUS Security-Center aanvaardt geen ansprakelijkheid met betrekking tot ongevallen, gevallen met de dood als gevolg, verlies of andere eisen in verband met of als gevolg van het gebruik van dit product. In geen geval kan ABUS Security-Center aansprakelijk worden gesteld voor gevolgschade of bijkomende schade bij het gebruik van dit product en / of delen daarvan.

2. Accessoires

Gebruik geen accessoires die niet worden ondersteund. Hierdoor kunnen gevaarlijke situaties ontstaan of kan het apparaat worden beschadigd.

7. Opstelling

Gebruik dit apparaat uitsluitend in een droge en stofvrije omgeving. Bescherm het apparaat tegen indringen van vloeistoffen. Plaats dit apparaat niet in de directe omgeving van een radiator of een andere warmtebron. Plaats het apparaat uitsluitend in omgevingen met een temperatuur van -10° \~ 60°C.

Waarschuwingen

Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

1. Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermijden:

2. Breng geen wijzigingen aan in de stekker of de kabel.

3. Buig of draai de kabel niet.
4. Verbreek de verbinding met het lichtnet door de stekker vast te houden. Trek de stekker niet aan de kabel uit het stopcontact.

5. Houd verwarmingsbronnen zo ver mogelijk uit de buurt van de netkabel om smelten van de vinylmantel te voorkomen.

6. Neem deze aanwijzingen in acht. Niet in acht nemen van één of alle aanwijzingen kan een elektrische schok veroorzaken.

7. De behuizing mag niet worden geopend.

8. Plaats geen metalen of brandbare voorwerpen in het apparaat.

9. Maak tijdens onweer gebruik van een bliksembeveiliging om schade te voorkomen.

10. Gebruik het apparaat niet wanneer het gebreken vertoont. Er kan ernstige schade ontstaan wanneer u een defect apparaat blijft gebruiken. Neem contact op met uw leverancier wanneer het apparaat defect is.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.

Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift....58
2. Omvang van de levering 58
3. Eigenschappen en functies 58
4. Opladen van de accu....59
5. Productoverzicht 59

5.1 LED-betekenis....60
5.2 Handmatige video-opname 60
5.3 Opname na geluidsherkenning 60
5.4 Audio-opname....60
5.5 Toetsenblokkering 60
5.6 Zoom functie 61
5.7 Hardware reset....61

1. Afstandsbediening 61
2. Gebruik van het toebehoren....62

7.1 Clip in combinatie met de waterdichte behuizing 62
7.2 Zuignap 62
7.3 Buisklembevestiging 63
7.4 Helmbevestiging....63
7.5 De kleefplaten gebruiken....64

1. Instellingen OSD-menu 64

8.1 Micro-SD-kaart plaatsen en camcorder inschakelen....64
8.2 Basisinstellingen 64
8.3 Instellingen fotocamera....65
8.4 Instellingen videocamera....65

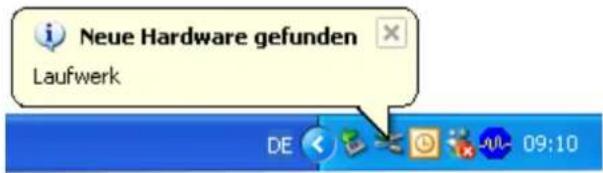

1. Gegevensoverdracht naar media....66

2. Films en beelden op weergaveapparatuur weergeven....66

3. Tips en trucs voor geslaagde opnames 67
4. Technische gegevens 68
5. Verwijderen 68

1. Gebruik volgens voorschrift

Dankzij zijn 3h-accuvoeding kan de ABUS camcorder zowel voor mobiele bewaking als voor opnames bij sport en in de vrije tijd worden gebruikt. Daarnaast kan de camcorder ook in het water worden gebruikt, dankzij de bijgevoegde waterdichte behuizing. In de compacte behuizing bevindt zich een Full HD-camera met groothoekobjectief en een recorder voor realtime-opnames in volledige resolutie (1080p @ 30 fps). De opname loopt ofwel permanent of begint bij geluidsherkenning. De beeldgegevens worden op gebruikelijke micro-SD-kaarten opgeslagen en kunnen dankzij het gangbare MOV-formaat op elke PC worden afgespeeld.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk „3. Kenmerken en functies“.

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens. Wijs uw klant bij de installatie op het bestaan van deze richtlijnen.

2. Omvang van de levering

1x	Camcorder
1x	Waterdichte behuizing
1x	Afstandsbediening
1x	Zuignap
1x	Buisbevestiging
1x	Helmbevestiging
1x	Kleefplaat recht
1x	Clip voor waterdichte behuizing
1x	Clip voor afstandsbediening

1x	Slee voor kleefplaat
1x	Handlus
1x	Draai-accessoire
1x	Klittenband voor de afstandsbediening
1x	Inbussleutel voor clip
1x	USB-kabel
1x	Gebruikershandleiding

3. Eigenschappen en functies

• Ingebouwde 1080p camera met hoge resolutie
  • Realtime-opname met 1920x1080 pixels @ 30 fps
  • Tot 3 uur continue opname
• Opname in verschillende resoluties en met of zonder geluid
• Eenvoudige weergave op de PC of televisie dankzij HDMI- en AV-uitgang
• Ondersteunt standaard micro-SD-kaarten (max. 32GB)
  • Display met OSD-menu
• Met bijgevoegde afstandsbediening voor het starten van de opname of foto vanaf max. 5 meter
  • Door behuizing tot maximaal 20 meter waterdicht
• 170° groothoekobjectief
  • 3.0, 5.0 en 8.0 megapixel fotofunctie

4. Opladen van de accu

Om de ingebouwde accu te laden verbindt u de camcorder door middel van de bijgevoegde USB-kabel met een PC of notebook. U kunt ook andere gebruikelijke 5 V DC USB-acculaders gebruiken. Als de accu helemaal leeg is, dan bedraagt de laadtijd ca. 4 uur.

De camcorder kan als deze volledig geladen is ca. 3 uur opnemen.

5. Productoverzicht

1	Videostatusindicator* (groen)
2	Powerstatusindicator* (groen)
3	Display
4	Navigatie omhoog / zoom in / geluid harder
5	Menutoets
6	OK / foto-activering / toetsenblokkering
7	Navigatie links
8	Navigatie omlaag / zoom uit / geluid zachter
9	Schroefdraad voor statief
10	Video-opname Start/Stop
11	VOX activeren / deactiveren
12	Navigatie terug / archief

13	Terugzetting naar fabrieksinstellingen
14	Navigatie rechts
15	Micro SD Card-sleuf
16	Status camera-activering
17	Cameralens
18	AV-uitgang
19	Microfoon
20	In-/uitschakelen
21	Mini-USB-aansluiting
22	HDMI-uitgang
23	Oog voor handlus

Aanwijzing:

- In de handleiding worden de toetsen voorzien van een numme* (bijv. *4, *5, *14), deze nummers dienen als hulp en kunnen in de legenda (5. Productoverzicht) worden opgezocht

5.1 LED-betekenis

De verschillende kleuren van de LED's hebben de volgende betekenis:

LED-kleur	Status	Beschrijving
Rood	Rood -> uit	Uit of stand-bymodus
	Continu aan	Camcorder is klaar
	Knippert	Camcorder laadt
Groen	Groen -> uit	Er wordt niet opgenomen
	Knippert	Camcorder neemt op

5.2 Handmatige video-opname

Nadat de camcorder is ingeschakeld, drukt u op de video-opnametoets *10 om de opname te starten. De groene status-LED begint nu te knipperen. Als de toets *10 opnieuw wordt ingedrukt wordt de opname beëindigd.

Aanwijzing:

• Verwijder de micro-SD-kaart nooit tijdens een opname. De actuele opname raakt dan beschadigd en kan niet afgespeeld worden.
• Na het bereiken van de opnamecapaciteit van de micro-SD-kaart begint afhankelijk van de instelling het ringgeheugen of de opname wordt gestopt. Daarnaast geeft de camcorder het bericht "Memory Full" en er verschijnt een SD-kaartsymbool rechts onderaan in het display.

5.3 Opname na geluidsherkenning

Nadat u de camcorder hebt ingeschakeld, activeert u de geluidsherkenning door de schakelaar VOX*11 van OFF naar ON te schuiven.

De camcorder neemt na een eenmalige geluidsoverschrijding van min. 65dB automatisch 2 minuten op. Als tijdens de opname het geluidsniveau van min. 65dB weer wordt overschreden, dan wordt de opnameduur verlengd. Als de opname niet binnen 2 minuten wordt geactiveerd, dan schakelt de camcorder in de stand-bymodus en start de volgende opname automatisch zodra de geluidsherkenning weer wordt geactiveerd.

5.4 Audio-opname

Om een zuivere audio-opname te kunnen starten, moet u in het OSD-menu het opnametype ("Capture Mode") wijzigen en dezelfde stappen volgen als bij de handmatige opname. Lees het hoofdstuk 7. Instellingen OSD-menu, om uw weg te vinden in het OSD-menu.

5.5 Toetsenblokkering

Om de toetsenblokkering te activeren houdt u de toetsenblokkering-ok-toets *6 gedurende 4 seconden ingedrukt. Na een korte bevestiging (branden van de touchtoetsen) is de toetsenblokkering geactiveerd, om deze weer te deactiveren, herhaalt u de handeling.

5.6 Zoom functie

Voordat u de 4x digitale zoom functie wilt gebruiken moet u de videoresolutie instellen op 720p/60, 720p/30 of WVGA. Met de toetsen *4 kunt u inzoomen en met *8 uitzoomen.

5.7 Hardware reset

Indien het door u aangeschafte product is vastgelopen resp. niet meer op toetsen reageert, gebruik dan de resetknop *13. Maak gebruik van een dun, maar niet scherp, voorwerp (bijv. een rechtgebogen paperclip) om de resetknop *13 te bereiken. Deze bevindt zich aan de zijkant van het apparaat en is met Reset gemarkeerd. Druk deze ca. 5 seconden in.

6. Afstandsbediening

Om een afstandsbediening in te lezen in een camcorder, voert u de volgende stappen uit:

1. Schakel de TVVR11002 camcorder uit en houd de ok-toets *6 ingedrukt. Schakel het apparaat in terwijl u de toets ingedrukt houdt. Nadat het apparaat is gestart, laat u de ok-toets los.
2. Druk op de afstandsbediening tegelijkertijd de toetsen Opname Start en Opname Stop 4 seconden in om het inlezen te beëindigen.

Aanwijzing:

- De maximale afstand tussen afstandsbediening en camcorder bedraagt ca. 5 meter afhankelijk van de omgeving.

7. Gebruik van het toebehoren

De camcorder kan door middel van verschillende clips of houders aan mensen of dingen bevestigd worden.

7.1 Clip in combinatie met de waterdichte behuizing

- Voor de montage kan de clip worden gedraaid. Dit is nodig om toegang te hebben tot de schroeven.

7.2 Zuignap

Met de zuignap is een afneembare bevestiging mogelijk op gladde oppervlakken, zoals glas of marmer. Deze houder is bestemd voor auto's, boten en motoren.

Aanwijzing:

- NIET aanbevolen voor snowboards of andere sporten met hoge stootbelastingen.

7.3 Buisklembevestiging

De buisbevestiging functioneert aan alle stangen en buizen met een diameter van minimaal 17 mm tot maximaal 33 mm. Hiermee is de bevestiging aan sturen, fietsvorken, beschermbeugels en stuurstangen voor wind- en kitesurfen flexibel mogelijk.

7.4 Helmbevestiging

Deze helmbevestiging is flexibel en opnieuw te gebruiken bij geventileerde fiets-, ski-, kajak- of vergelijkbare sporthelmen.

7.5 De kleefplaten gebruiken

Een kleefplaat aanbrengen:

Bij het aanbrengen van een kleefplaat dienen de volgende punten in acht te worden genomen. Het oppervlak waarop de rechte of gebogen kleefplaat moet worden aangebracht, moet in ieder geval stevig, vlak en goed gereinigd zijn. Om een optimale plakwerking te bereiken, brengt u de platen bij kamertemperatuur aan op het gewenste vlak. Om de ideale stevigheid van het accessoire te garanderen, dient u na het aanbrengen 24 uur te wachten.

Houd er rekening mee dat deze kleefplaten slechts één keer aangebracht kunnen worden. Deze 3M kleefplaten zijn uiterst stevig en leiden na verwijdering aan kwetsbare oppervlakken (bijv. autolak) tot beschadiging.

8. Instellingen OSD-menu

8.1 Micro-SD-kaart plaatsen en camcorder inschakelen

Plaats de micro-SD-kaart in de daarvoor bestemde sleuf *15.

Om de camcorder in te schakelen, schuift u de POWER-schakelaar *20 van OFF naar ON. Na korte tijd hoort u een signaaltoon en begint de rode status-LED te branden.

Aanwijzing:

- U kunt navigeren met de toetsen *4*7*8*14. Bevestigen kunt u met de toets *6, het menu verlaten met de toets *5.

8.2 Basisinstellingen

Om basisinstellingen uit te voeren, gebruikt u de menutoets *5. Als u deze hebt ingedrukt, bevindt u zich bij de instellingen van de camcorder. Door het indrukken van de navigatietoets rechts *14 komt u bij de camera-instellingen, door de navigatietoets rechts *14 opnieuw in te drukken, bereikt u de setupinstellingen. Rechtsboven in het beeldscherm ziet u ook dat u zich bij de setupinstellingen bevindt.

Voorbeeld voor het instellen van datum en tijd:

- Om deze correct in te stellen, drukt u de onderste navigatietoets *8 zo lang in tot u "Date / Time" blauw gemarkeerd ziet. Bevestig met de toets *6. Met de navigatietoetsen *4*7*8*14 en de bevestigingstoets *6 kunt u de tijd en datum instellen. U verlaat het menu door twee keer op de menutoets *5 te drukken.

Aanwijzing:

- Alle OSD-menutoelichtingen hebben betrekking op de leveringstoestand van het apparaat. De taal van het OSD-menu is daarom Engels.

De volgende menupunten kunt u hier wijzigen:

Menupunt	Toelichting
Signaal	Toetstoon aan of uit.
Tijd Weergave	Of tijd/datum in de opnames moet worden weergegeven.
Recy. Opnam	Ringgeheugen aan of uit (d.w.z. als de SD-kaart vol is, dan overschrijft het apparaat de oudste gegevens).
Auto Standby	Automatische stand-byfunctie tussen 2,5 en 10 minuten of geen autom. stand-by.
TV Standard	In welke TV-standaard moet worden opgenomen. (PAL wordt gebruikt in Europa / NTSC in Amerika).
Formaat	Hiermee kunt u de micro-SD-kaart formatteren.
Standaard	Apparaat wordt teruggezet naar de fabrieksinstellingen resp. de leveringstoestand.
Taal	Het menu kan hier in 8 verschillende talen ingesteld worden.
Frequentie	Om flikkeren in het vooraanzicht te vermijden, wordt hier tussen 50 en 60 Hz. gekozen.
Datum / Tijd	Instellen van de datum en de tijd.

8.3 Instellingen fotocamera

Menupunt	Toelichting
Enkel Shot	Als deze optie geactiveerd is, dan maakt het apparaat als het geactiveerd wordt alleen een foto.
Hoog Shot	Bij deze optie maakt de camera 3 foto's bij een eenmalige activering.
Constant	Hierbij maakt het apparaat steeds elke x seconden een foto. Het aantal seconden wordt eveneens hier ingesteld.
Eigen Shot	Er wordt alleen een foto gemaakt na afloop van het hier ingestelde aantal seconden.
Resolutie	De resolutie wordt ingesteld 3M = 2048 x 1536, 5M = 2592 x 1944, 8M = 3200 x 2400

8.4 Instellingen videocamera

Menupunt	Toelichting
Resolutie	Hier kan worden gekozen tussen verschillende opnameresoluties.
Bitrate	Hierbij kan worden gekozen tussen een 6/12 Mbitrate. Voor een hogere kwaliteit moet evenwel de 12M-optie worden gekozen.
Open. Modus	Met dit punt kan het opnametype worden gekozen. De mogelijkheden bestaan uit een zuivere audio-opname of een video-en audio-opname.

9. Gegevensoverdracht naar media

Sluit hiervoor het product door middel van de bijgevoegde USB-kabel aan op uw notebook of computer. Aansluitend schakelt u het apparaat met de schakelaar *20 in. Na enkele seconden herkent uw computer/laptop de camcorder en verklaart het als eigen station.

SD-kaart (in het voorbeeld 2GB)
Intern geheugen

Films en foto's bevinden zich bij dit voorbeeld in de map MEDIA (E:)/DCIM/100MEDIA.

10. Films en beelden op weergaveapparatuur weergeven

U beschikt over meerdere mogelijkheden om uw gemaakte video's en beelden te presenteren. Hierbij dient u er echter rekening mee te houden dat het geziene beeld van de camcorder een-op-een aan de betreffende gebruikte video-uitgang wordt doorgegeven. Om naar de weergave te gaan, gebruikt u de toets *12 en selecteert u "video" of "foto" weergave.

Video

Functie	Toetsen	Toelichting
Navigatie	*7 / *14 / *6	*7 Terugbladeren / *14 Vooruitbladeren / *6 Start resp. Stop
Weergavesn	*4 / *8	Tijdens de weergave met *7 Sneller / *14 Langzamer
Wissen	*5	Individueel of compleet wissen van de beelden is mogelijk
Bescherming	*5	Bescherming van beelden tegen wissen via de camera

Foto

Functie	Toetsen	Toelichting
Navigatie	*7/*14/*6	*7 Terugbladeren / *14 Vooruitbladeren / 6* Foto draaien
Zoom	*4 / *8	Zoom in / out met *7 en *14 kunt u het vergrote beeld verticaal en door het omschakelen met *6 horizontaal navigeren
Wissen	*5	Individueel of compleet wissen van de beelden is mogelijk
Bescherming	*5	Bescherming van beelden tegen wissen via de camera
Diashow	*5	Geeft alle beelden in wisselinterval van 5 seconden weer

- Mini-HDMI-kabel

Met de mini-HDMI-kabel kunnen de video's en beelden in een "Full HD" resolutie op een televisie of een gelijksoortig apparaat worden weergegeven dat deze resolutie ondersteunt.

- AV-kabel

Door middel van de AV-kabel kunnen ook video's en beelden getoond worden resp. op verschillende apparaten aangesloten worden. De AV-ingang komt veel voor en de AV-kabel is daardoor zeer flexibel inzetbaar, d.w.z. ook bij oudere televisietoestellen.

Aanwijzing:

• Om het geluid bij het bekijken van een video te wijzigen, kunt dit met de toetsen *4 Harder en *8 Zachter aanpassen.
• De mini-HDMI-kabel wordt niet bij dit product meegeleverd.

11. Tips en trucs voor geslaagde opnames

- Resolutie

Bij actieopnames met snelle bewegingen en gemaakte slow motion-sequenties adviseren wij de 720p HD resolutie met 60 beelden per seconde (720/60) te kiezen.

• Waterdichte behuizing

Bij gebruik van de waterdichte behuizing dient altijd rekening te worden gehouden met de luchtvochtigheid resp. het gevaar voor het beslaan van de ruit bij de opname. Zodra er sprake is van grote temperatuurverschillen in combinatie met luchtvochtigheid, wordt daarom geadviseerd om op de lens te letten.

• Opname vanuit meerdere perspectieven

Met de afstandsbediening kunnen meerdere apparaten worden bediend, zodat een parallel gebruik van meerdere camera's mogelijk is. Zo kan een grote sprong in de lucht bijvoorbeeld in verschillende varianten en beeldhoeken worden vastgelegd.

- De kleefplaat aanbrengen

Bij het aanbrengen van de kleefplaten adviseren wij op het volgende te letten: Het te beplakken oppervlak moet schoon en droog zijn. De kleefplaat 24 uur voor belasting bij kamertemperatuur op het gewenste vlak bevestigen.

TVVR11002 camcorder
Bedrijfsmodus	Standalone
Resolutie opname	1080p/960p/720p/WVGA @ 30/60fps
Video/beeld formaat	MOV / JPG
Opslagmedium	Micro-SD-kaart (max. 32 GB)
Opnamemodi	Foto's, duur, geluidsherkenning (vanaf 65dB)
Audio	Geïntegreerde microfoon / luidspreker
Beeldopnemer	CMOS
Cameratype	Kleurencamera
Resolutie	3/5/8 MPx
Beeldelementen (totaal)	3200 x 1900
Beeldelementen (effectief)	2592 x 1944
Objectief	F2,8
Witbalans	Automatisch
Versterkerregeling	Automatisch
Tegenlichtcompensatie	Automatisch
Accuvoeding	3 uur continue opname
Stroomvoorziening	5 V DC
Stroomverbruik	850 mA
Bedrijfstemperatuur	-10 °C – 60 °C
Luchtvochtigheid	15% – 85%
Afmetingen (b x h x d)	85 x 50 x 23 mm
Gewicht	81 g

TVVR11002 afstandsbediening
Radiofrequentie	433 MHz
Beschermingsklasse	IP 64
Bedrijfstemperatuur	-10 °C – 60 °C
Luchtvochtigheid	15% – 80%
Afmetingen (b x h x d)	25 x 31 x 16 mm
Gewicht	26,5 g

13. Verwijderen

Apparaten die als zodanig zijn gekenmerkt, mogen niet met het huisvuil worden afgevoerd. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke voorschriften.

Neem s.v.p. contact op met uw leverancier resp. voer de producten af via de plaatselijke richtlijnen voor elektrisch afval.

TVVR11002

Brugerhåndbog

Version 07/2012

CE

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

DK Redaktionel note
