TVVR11002 - Cámara de video ABUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de video digital
Marca	ABUS
Modelo	TVVR11002
Dimensiones	Aproximadamente 125 x 60 x 50 mm
Peso	Aproximadamente 250 g (con batería y tarjeta SD)
Alimentación	Batería recargable de iones de litio 3,7 V, 1500 mAh
Resolución de video	Full HD 1920 x 1080 píxeles
Velocidad de grabación	30 cuadros por segundo
Almacenamiento	Tarjeta de memoria microSD de hasta 128 GB (no incluida)
Lente	Gran angular 120° con enfoque automático
Pantalla	Pantalla LCD giratoria de 2,7 pulgadas
Estabilización de imagen	Estabilización electrónica
Visión nocturna	LED infrarrojo integrado, alcance de hasta 5 m
Conectividad	Puerto USB-C, salida HDMI mini, conector para micrófono externo
Funciones principales	Grabación de video, foto, detección de movimiento, grabación en bucle
Mantenimiento y limpieza	Limpiar la lente con un paño suave y seco. Evitar la humedad y el polvo.
Seguridad	No exponer a temperaturas extremas. Usar solo el cargador suministrado.
Piezas de repuesto y reparabilidad	Batería y cable USB reemplazables. Para reparación, contactar al servicio de atención al cliente de ABUS.
Información general	Garantía de 2 años. Fabricado en China.

Preguntas frecuentes - TVVR11002 ABUS

¿Cómo encender y apagar la videocámara ABUS TVVR11002?

Para encender, mantenga presionado el botón Power hasta que la pantalla se encienda. Para apagar, vuelva a presionar prolongadamente el mismo botón.

¿Cómo insertar una tarjeta de memoria microSD?

Abra la tapa lateral e inserte la tarjeta microSD (hasta 128 GB) en la ranura correspondiente, con el lado dorado hacia adelante. Cierre la tapa.

¿Cómo cargar la batería del TVVR11002?

Conecte el cable USB-C suministrado al dispositivo y a un cargador USB estándar (5V/1A). El indicador rojo se enciende durante la carga y se apaga cuando está cargada.

¿Cómo grabar un video?

Asegúrese de tener una tarjeta SD insertada. Presione el botón de grabación (icono rojo) para comenzar. Presione nuevamente para detener.

¿Cómo usar el modo de visión nocturna?

El modo de visión nocturna se activa automáticamente con poca luz. También puede activarlo manualmente a través del menú Night Vision.

¿Cómo transferir archivos a una computadora?

Conecte la videocámara a la computadora mediante el cable USB-C. El dispositivo aparecerá como un dispositivo de almacenamiento. Copie los archivos desde la carpeta DCIM.

¿Qué hacer si la pantalla no se enciende?

Verifique que la batería esté cargada. Si la pantalla permanece apagada, intente reiniciar el dispositivo presionando el botón Reset (orificio pequeño) con un clip.

¿Cómo ajustar la fecha y la hora?

Vaya al menú Settings, seleccione Date/Time y luego use los botones de navegación para ajustar los valores.

¿Puedo usar la videocámara mientras se carga?

Sí, pero puede alargar el tiempo de carga. Se recomienda usarlo con corriente alterna para una autonomía ilimitada.

¿Cómo restablecer la configuración de fábrica?

En el menú Settings, elija Factory Reset y confirme. Todos los ajustes se eliminarán.

MANUAL DE USUARIO TVVR11002 ABUS

Este manual de instrucciones contiene indicaciones importantes para la puesta en funcionamiento y para el manejo. Por este motivo, guarde este manual para poder consultarlo cuando lo necesite y entréguelo junto con el aparato cuando lo transfiera a terceras personas.

Italiano

Manual de instrucciones

Versión 07/2012

CE

Manual de instrucciones original en español.

Guardar para futuras consultas.

Introducción

Estimado cliente:

Le agradecemos la compra de este artículo.

Este artículo cumple los requisitos de las directivas europeas y nacionales vigentes. Se ha comprobado la conformidad. La documentación y declaraciones correspondientes se pueden consultar en la página del fabricante (www.abus-sc.com).

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual y respete todas las indicaciones de manejo y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Reservados todos los derechos.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

Advertencia conforme al artículo 201 del Código Penal Alemán

La grabación no autorizada de conversaciones privadas o el uso no autorizado de tales grabaciones o su entrega a terceras personas se puede sancionar con la privación de libertad o con una multa.

Igualmente se puede sancionar a quien escuche de forma no autorizada conversaciones privadas no destinadas a sus oídos con un aparato de escuchas o a quien divulgue públicamente grabaciones no autorizadas o el contenido de conversaciones interceptadas.

Exención de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo a la dirección indicada al dorso de este manual. ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso. ABUS Security-Center no se hace responsable de los daños que deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se otorga ninguna garantía por el contenido de esta documentación.

Explicación de los símbolos

El símbolo con un rayo dentro de un triángulo se utiliza para advertir de peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.

Un signo de admiración dentro de un triángulo señaliza una indicación importante que es imprescindible tener en cuenta.

Este símbolo señaliza consejos e indicaciones útiles para el manejo.

Indicaciones importantes de seguridad

En el caso de daños provocados por no haber respetado las indicaciones expuestas en el manual, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.

No nos hacemos responsables de los daños personales o materiales provocados por un manejo incorrecto o por no haber respetado las indicaciones de seguridad. En tales casos se extingue el derecho de garantía.

Este aparato ha sido fabricado en cumplimiento de los estándares internacionales de seguridad. Lea detenidamente las siguientes indicaciones de seguridad.

Indicaciones de seguridad

1. Alimentación de corriente

Tensión alterna 90-250 V, 50/60 Hz

Conecte este aparato solo a una fuente que suministre una corriente con la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad.

1. Sobrecarga

Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

1. Líquidos

Coloque el aparato solo en recintos secos y protegidos del polvo. Proteja el aparato para que no pueda penetrar ningún líquido.

1. Limpieza

Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos. Para ello se ha de desenchufar el aparato.

1. ABUS Security-Center no asume ningún tipo de responsabilidad en caso de accidente, fallecimiento, daños materiales u otro tipo de sucesos relacionados o como consecuencia del uso de este producto. ABUS Security-Center no se responsabiliza de ningún modo de daños resultantes del uso del producto y/o de cualquiera de sus componentes.

6. Accesorios

Conecte únicamente los aparatos expresamente previstos para ello. De otro modo se podrían producir situaciones de peligro y daños en el aparato.

7. Lugar de instalación

Coloque el aparato solo en recintos secos y protegidos del polvo. Proteja el aparato para que no penetre ningún líquido. No lo coloque en las proximidades de calefacciones, estufas ni de ninguna fuente de calor ni lo exponga directamente a la radiación solar. Utilice el aparato solo en lugares con una temperatura ambiente que esté dentro del margen permitido de -10^60^ .

Advertencias

Tenga en cuenta las indicaciones de seguridad y de manejo antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe de red.

2. No modifique ni manipule el cable de red ni el enchufe de red.

3. No doble ni retuerza el cable de red.
4. Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.

5. Preste atención a que el cable de red esté lo más alejado posible de fuentes de calor para así evitar que se derrita el recubrimiento de plástico.

6. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

7. No abra nunca la carcasa.

8. No introduzca ningún objeto metálico ni inflamable en el interior del aparato.

9. A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.

10. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

Al instalar el aparato en un sistema de videovigilancia ya existente, asegúrese de que todos los aparatos estén desenchufados del circuito de red y del circuito de baja tensión.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para el resto de las personas.

Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto.

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que éste presente algún daño, devuélvalo en el embalaje e informe al servicio de reparto.

Índice

1. Uso adecuado....105
2. Volumen de entrega 105
3. Funciones....105
4. Carga de la batería 106
5. Vista esquemática del producto....106

5.1 Significado de los LED 107
5.2 Grabación manual de vídeo 107
5.3 Grabación por detección de ruidos 107
5.4 Grabación de audio....107
5.5 Bloqueo de teclas....108
5.6 Función Zoom 108
5.7 Reset de hardware....108

1. Mando a distancia .... 108
2. Utilización de los accesorios....109

7.1 Clip combinado con la carcasa estanca.... 109
7.2 Ventosa....110
7.3 Soporte de fijación a tubos....110
7.4 Soporte para cascos 110
7.5 Uso de las placas adhesivas....111

1. Ajustes del menú OSD....111

8.1 Colcocar la tarjeta Micro SD y encender la Camcorder .... 111
8.2 Ajustes básicos .... 111
8.3 Ajustes de la cámara fotográfica....112
8.4 Ajustes de la cámara de vídeo....112

1. Transmisión de datos a medios....113

2. Representación de películas y fotos en reproductores 113

3. Sugerencias y trucos para obtener buenas imágenes......114
4. Datos técnicos.... 115
5. Gestión de residuos.... 115

1. Uso adecuado

El funcionamiento por batería durante 3 horas de la Camcorder de ABUS permite utilizarla tanto para la vigilancia móvil como para grabaciones de actividades deportivas y de ocio. Además, la carcasa suministrada también permite utilizar la Camcorder en el agua. En la compacta carcasa va integrada una cámara con objetivo gran angular y grabadora para grabaciones en tiempo real con resolución plena (1080p @ 30 fps). La grabación se puede o bien realizar de forma continua o bien comenzar cuando se detecta un ruido. Los datos de imagen se pueden guardar en tarjetas Micro SD corrientes y se pueden reproducir en cualquier PC gracias al formato MOV habitual.

Encontrará una descripción detallada del funcionamiento en el capítulo "3. Características y funciones".

El almacenamiento de datos está sujeto a las directivas de protección de datos específicas de cada país. Al realizar la instalación, informe a sus clientes sobre la existencia de estas directivas.

2. Volumen de entrega

1x	camascopio
1x	carcasa estanca
1x	mando a distancia
1x	ventosa
1x	soporte para tubos
1x	soporte para cascos
1x	placa adhesiva recta
1x	clip para carcasa estanca
1x	clip para mando a distancia

1x	soporte para placa adhesiva
1x	cinta para la muñeca
1x	accesorio de giro
1x	cierre velcro para el mando a distancia
1x	llave Allen para clip
1x	cable USB
1x	manual de instrucciones

3. Funciones

• Cámara integrada de 1080p de alta definición
• Grabación en tiempo real con 1920x1080 píxeles a 30 fps
• Hasta 3 horas seguidas de grabación
• Grabación con distintas definiciones (con o sin sonido)
• Cómoda reproducción en el PC o televisor gracias a la salida HDMI y AV
• Compatible con tarjetas Micro SD estándar (máx. 32 GB)
• Pantalla con menú OSD
• El mando a distancia suministrado permite hacer vídeos o fotos a una distancia de hasta 5 metros
• Sumergible hasta 20 metros gracias a la carcasa extra
• Objetivo gran angular de 170°
• Función fotográfica de 3.0, 5.0 u 8.0 megapíxeles

4. Carga de la batería

Para cargar la batería integrada, conecte la Camcorder a un PC u ordenador portátil con el cable USB suministrado. También puede utilizar otros cargadores USB DC 5V habituales. Cuando la batería está totalmente descargada, la carga dura aproximadamente 4 horas.

Cuando la Camcorder está totalmente cargada se puede grabar durante unas 3 horas.

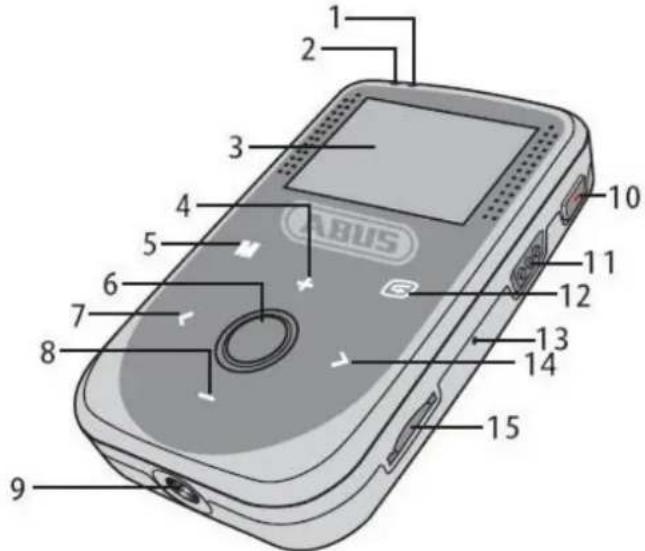

5. Vista esquemática del producto

1	Indicador del estado de vídeo* (verde)
2	Indicador del estado de conexión* (rojo)
3	Pantalla
4	Navegación hacia arriba / Zoom In / subir volumen
5	Tecla de menú
6	OK / disparador de fotos / tecla de bloqueo
7	Navegación a la izquierda
8	Navegación hacia abajo / Zoom Out / bajar volumen
9	Rosca para trípode o similar
10	Inicio / parada de grabación de vídeo

11	VOX activado / desactivado
12	Navegación hacia atrás / archivo
13	Reset de software
14	Navegación a la derecha
15	Ranura para tarjetas Micro SD
16	Estado del disparador de la cámara
17	Lente de la cámara
18	Salida AV
19	Micrófono
20	Encender/apagar
21	Conexión Mini USB
22	Salida HDMI
23	Argolla para cinta de muñeca

Nota:

- En estas instrucciones las teclas llevan un *número asignado (por ejemplo, *4, *5, *14) para facilitar su localización en la leyenda (5. Vista esquemática del producto).

5.1 Significado de los LED

Los distintos colores de los LED*1*2 tienen el siguiente significado:

Color LED	Estado	Descripción
Rojo	Rojo -> apagado	Apagado o en modo Standby
	Luz continua	Camcorder preparada
	Luz intermitente	La Camcorder se está cargando
Verde	Verde -> apagado	No se está grabando
	Luz intermitente	La Camcorder está grabando

5.2 Grabación manual de vídeo

Tras haber encendido la Camcorder, pulse la tecla *10 para iniciar la grabación de vídeo. El LED de estado verde empieza a parpadear. Pulsando nuevamente la tecla *10 finaliza la grabación.

Nota:

• No retire nunca la tarjeta Micro SD durante la grabación. Se podría dañar la grabación actual y dejarla inservible.
• Según sea el ajuste, cuando se rebasa la capacidad de grabación de la tarjeta Micro SD, puede ocurrir que comience el buffer circular o que se pare la grabación. La Camcorder le comunica el mensaje “Memory Full” y, abajo a la derecha, aparece el símbolo correspondiente de tarjeta SD.

5.3 Grabación por detección de ruidos

Tras haber encendido la Camcorder, active la detección de ruidos pasando el interruptor VOX*11 de la posición OFF a la posición ON.

Cuando se detecta un ruido que supera los 65 dB, la Camcorder empieza a grabar automáticamente durante 2 minutos. Si durante la grabación se vuelve a superar el nivel de ruidos de 65 dB, se prolonga el tiempo de grabación. Si la grabación no se dispara en un espacio de 2 minutos, la Camcorder pasa a modo standby e inicia automáticamente la siguiente grabación tan pronto como se vuelva a disparar la detección de ruidos.

5.4 Grabación de audio

Para poder iniciar una grabación exclusivamente audio hay que cambiar en el menú OSD el tipo de grabación ("Capture Mode") y seguir los pasos como para la grabación manual. Para orientarse en el menú OSD, consulte el capítulo 8. Ajustes del menú OSD.

5.5 Bloqueo de teclas

Para activar el bloqueo de teclas pulse durante 4 segundos la tecla *6 para bloqueo de teclas / OK. Tras una breve reacción (iluminación de las teclas táctiles) se activa el bloqueo de las teclas sensibles al contacto *4*5*7*8*12*14. Para desactivar el bloqueo se ha de repetir el mismo proceso.

5.6 Función Zoom

Para poder utilizar esta función, se debe ajustar el ajuste de vídeo a una definición de 720p/60, 720p/30 o WGA. Ahora ya se puede utilizar el zoom digital cuádruple con las teclas *4 para “Zoom In” y *8 para “Zoom Out”.

5.7 Reset de hardware

Si la Camcorder deja de reaccionar a las teclas, utilice el botón de Reset *13. Para accionarlo, utilice un objeto fino pero no puntiagudo (por ejemplo, el extremo de un clip estirado). El botón *13 se encuentra a un lado del aparato y está identificado con "Reset". Púlselo durante unos 5 segundos.

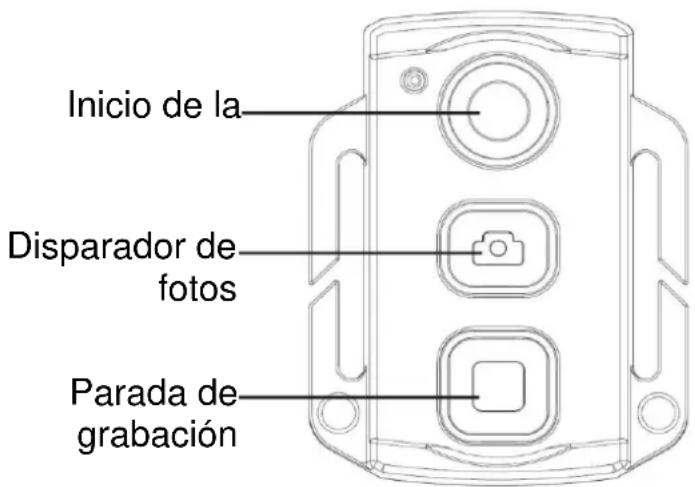

6. Mando a distancia

Para programar la Camcorder, siga los siguientes pasos:

1. Apague la Camcorder TVVR11002, pulse la tecla OK *6 y, manteniéndola pulsada, vuelva a encender el aparato. Cuando éste se haya iniciado, suelte la tecla *6.

2. En el mando a distancia, pulse al mismo tiempo las teclas "Inicio de grabación" y "Parada de grabación" para finalizar la programación.

Nota:

- Dependiendo del entorno y de la batería, el alcance de recepción entre mando a distancia y Camcorder puede ser, según el entorno y batería, 5 metros o más.

7. Utilización de los accesorios

La Camcorder se puede fijar a personas u objetos con distintos dispositivos de sujeción.

7.1 Clip combinado con la carcasa estanca

- Para acceder a los tornillos del clip hay que girarlo. Esto es absolutamente necesario para la fijación correcta de la carcasa estanca.

7.2 Ventosa

La ventosa permite una fijación provisional sobre superficies planas como, por ej., vidrio o mármol. Este soporte está destinado a automóviles, embarcaciones y motocicletas.

Nota:

- NO se recomienda para snowboards u otros deportes en los que se produzcan impactos fuertes

7.3 Soporte de fijación a tubos

El soporte para tubos funciona en todos los tubos y barras de diámetro mínimo 17 mm y máximo 33 mm. Permite la fijación flexible a manillares y horquillas de bicicletas, barras de arcos de seguridad y barras de control de Windsurf o Kitsurf.

7.4 Soporte para cascos

Este soporte para cascos es flexible y se puede volver a utilizar en cascos con orificios de ventilación de bicicleta, esquí, kayak o similares.

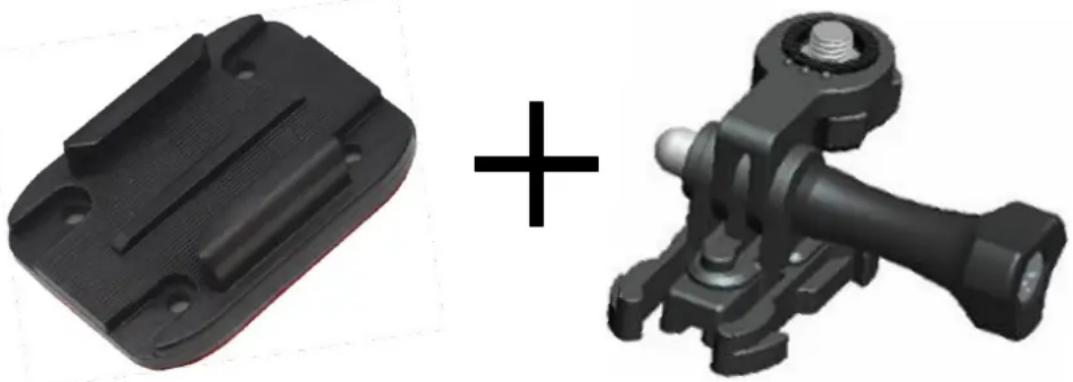

7.5 Uso de las placas adhesivas

Colocación de una placa adhesiva:

Para colocar una placa adhesiva se han de tener en cuenta los siguientes aspectos. La placa adhesiva, recta o curva, se debe colocar sobre una superficie firme, plana y limpia. A fin de obtener el mejor efecto adhesivo, coloque las placas a temperatura ambiente sobre la superficie en cuestión. Para garantizar que el accesorio queda bien pegado se han de dejar transcurrir 24 horas.

Tenga en cuenta que las placas adhesivas solo se pueden colocar una vez. Las placas adhesivas 3M se fijan extremadamente bien y dejan marca al ser retiradas de superficies sensibles (pintura de coche).

8. Ajustes del menú OSD

8.1 Colcocar la tarjeta Micro SD y encender la Camcorder

Inserte la tarjeta Micro SD en la ranura *15 prevista para ello.

Para encender la Camcorder, deslilce el interruptor *20 de la posición OFF a la posición ON. Tras un breve espacio de tiempo se oirá una señal acústica y se encenderá el LED de estado rojo.

Nota:

- Para navegar se dispone de las teclas *4*7*8*14. Se confirma con la tecla *6 y se sale del menú con la *5.

8.2 Ajustes básicos

Utilice la tecla de menú *5 para realizar los ajustes básicos. Al pulsarla se pasa a los ajustes de la Camcorder. Accionando la tecla de navegación “Derecha” *14 se accede a los ajustes de la cámara y accionándola una vez más se accede a los ajustes de configuración. En la parte superior derecha de la pantalla podrá ver otra señal de que se encuentra en los ajustes de configuración.

Ejemplo de ajuste de hora y fecha:

- Para ajustarlos correctamente, accione la tecla de navegación *8 "Hacia abajo" hasta que se marque en azul "Date / Time". Confirme con la tecla *6. Con las teclas de navegación *4*7*8*14 y la tecla de confirmación *6 se pueden ajustar la hora y la fecha. Para salir del menú hay que pulsar dos veces la tecla de menú *5.

Nota:

- Todas las explicaciones del menú OSD están en la misma lengua de las instrucciones. El idioma ajustado por defecto en la Camcorder es el inglés.

Aquí se pueden cambiar los siguientes puntos de menú:

Punto de menú	Explicación
Pitido	Sonido de teclas encendido / apagado.
Visual. Fecha	Mostrar hora / fecha en las grabaciones Sí / No.
Reciclar reg.	Buffer circular encendido o apagado (es decir, cuando la tarjeta SD está llena, el aparato sobrescribe los datos más antiguos).
Modo espera	Función automática de standby entre 2, 5, 10 minutos o sin standby automático.
TV Standard	Estándar de TV en el que se vaya a grabar (PAL en Europa / NTSC en América).
Formatar	En este punto de menú se puede formatear la tarjeta Micro SD.
Ajustes def.	Se restablecen los ajustes por defecto.
Idioma	Se puede elegir entre 8 idiomas para el menú.
Frecuencia	Para evitar que centellee la vista previa, la frecuencia se puede ajustar entre 50 y 60 Hz.
Fecha / Hora	Ajuste de fecha y hora.

8.3 Ajustes de la cámara fotográfica

Punto de menú	Explicación
Disparo única	Cuando esta opción está activada, la cámara solo hace una foto cuando se dispara.
Disp. triple	Con esta opción, la cámara hace tres fotos cuando se dispara.
Continua	Con este ajuste, la cámara hace una foto cada x segundos. X representa un número arbitrario de segundos que se ajusta aquí.
Auto-shot	Se hace una foto tras los segundos aquí ajustados.
Resolución	La resolución de foto puede ser: 3M = 2048 x 1536, 5M = 2592 x 1944, 8M = 3200 x 2400.

8.4 Ajustes de la cámara de vídeo

Punto de menú	Explicación
Resolución	Se puede elegir entre distintas definiciones de grabación de vídeo.
Tasa de Bit	Aquí se puede elegir entre una tasa de 6 o una de 12 Mbits. Si se desea un vídeo de alta calidad, hay que elegir la opción de 12M.
Modo de capt.	En este punto de menú se puede elegir el tipo de grabación. Las posibilidades disponibles son grabación únicamente audio o vídeo con grabación audio.

9. Transmisión de datos a medios

Para ello es necesario conectar el aparato a un portátil o a un PC por medio del cable USB suministrado. A continuación encienda el aparato con el interruptor *20. Tras unos segundos, el PC o el portátil reconocen la Camcorder y la identifican como unidad propia.

En el ejemplo, las películas e imágenes se encuentran en el archivo MEDIA. Ruta del archivo del ejemplo: (E:) / DCIM/100MEDIA

10. Representación de películas y fotos en reproductores

Se dispone de varias posibilidades de presentar los vídeos y fotos tomados. En este punto se debe de tener en cuenta que la imagen que usted ve en la Camcorder se transmite exactamente igual a la salida vídeo que se utilice. Para acceder a la reproducción, utilice la tecla *12 y elija entre la reproducción "Vídeo" o "Foto".

Vídeo

Función	Teclas	Explicación
Navegación	*7 / *14 / *6	*7 Retroceder página / *14 Avanzar página / *6 Inicio o Parada
Velocidad de reproducción	*4 / *8	Durante la reproducción con *7 más rápido / *14 más lento
Borrar	*5	Se pueden borrar fotos por separado o todas a la vez
Protección	*5	Protege fotos para que no se puedan borrar desde la cámara

Foto

Función	Teclas	Explicación
Navegación	*7 / *14 / *6	*7 Retroceder página / *14 Avanzar página / *6 Girar foto
Zoom	*4 / *8	Zoom in / out. Con las teclas *7 y *14 se puede navegar verticalmente en la imagen aumentada y, cambiando con la tecla *6 se puede navegar horizontalmente
Borrar	*5	Se pueden borrar fotos por separado o todas a la vez
Protección	*5	Protege fotos para que no se puedan borrar de la cámara
Muestra de diapositivas	*5	Se muestran todas las fotos a intervalos de 5 segundos

- Cable Mini HDMI

Con el cable Mini HDMI se pueden reproducir los vídeos y fotos con una definición "Full HD" en un televisor o dispositivo similar compatible con esta definición.

- Cable AV

Con el cable AV también se pueden mostrar vídeos y fotos conectándose a diversos dispositivos. Dado que la entrada AV está muy extendida, permite una gran flexibilidad de uso y también se puede utilizar con televisores algo antiguos.

Nota:

• La tecla *4 permite subir el volumen mientras se está viendo un vídeo y la tecla *8, bajarlo.
• El cable Mini HDMI no va incluido en el volumen de entrega de este artículo.

11. Sugerencias y trucos para obtener buenas imágenes

- Resolución

Al grabar secuencias en acción con movimientos rápidos y tomas en cámara lenta recomendamos la resolución HD de 720p con 60 imágenes por segundo (720/60).

- Carcasa estanca

Si se utiliza la carcasa estanca, se debe prestar atención a la humedad del aire, es decir, al peligro de que la luna esté empañada al grabar las imágenes. Cuando haya diferencias de temperatura importantes con una elevada humedad del aire se recomienda vigilar la lente.

- Grabación desde varias perspectivas

Con el mando a distancia se pueden manejar varios aparatos, lo que permite utilizar simultáneamente varias cámaras y, por ejemplo, grabar muchas versiones de un salto "Big Air" desde diversas perspectivas.

- Fijación de la placa adhesiva

Al fijar las placas adhesivas se recomienda tener en cuenta lo siguiente: la superficie de adhesión debe estar limpia y seca. Coloque la almohadilla adhesiva sobre la superficie que desee a temperatura ambiente 24 horas antes de someter el soporte a esfuerzos.

12. Datos técnicos

Camcorder TVVR11002
Modo de funcionamiento	Stand-Alone
Definición de grabación	1080p/960p/720p/WVGA a 30/60fps
Vídeo/imagen formato	MOV / JPG
Dispositivo de memoria	Tarjeta Micro SD (máx. 32 GB)
Modos de grabación	Fotos, duración, detección de ruidos (a partir de 65 dB)
Audio	Micrófono / altavoces integrados
Grabador de imagen	CMOS
Tipo de cámara	Cámara a color
Definición	3/5/8 MPx
Elementos de imagen (totales)	3200 x 1900
Elementos de imagen (efectivos)	2592 x 1944
Objetivo	F2.8
Compensación de blanco	Automática
Regulación del amplificador	Automática
Compensación de contraluz	Automática
Funcionamiento con batería	3 horas de grabación continua
Alimentación de tensión	5 V DC
Consumo de corriente	850 mA en funcionamiento
Temperatura de funcionamiento	-10°C - 60°C
Humedad del aire	15% - 85%
Dimensiones (A x H x P)	85 x 50 x 23 mm
Peso	81 g

Mando a distancia TVVR11002
Radiofrecuencia	433 MHz
Clase de protección	IP 64
Temperatura de funcionamiento	-10°C - 60°C
Humedad del aire	15% - 80%
Dimensiones (A x H x P)	25 x 31 x 16 mm
Peso	26,5 g

13. Gestión de residuos

Los aparatos así marcados no se pueden eliminar en la basura doméstica.

Al finalizar la vida útil del producto, elimínelo conforme a lo establecido en las disposiciones legislativas vigentes.

Diríjase a su distribuidor o deposite el artículo en un punto de recogida municipal para equipos eléctricos y electrónicos.

TVVR11002

Este manual es una publicación de la Seguridad ABUS-Center GmbH & Co. KG, enlazador Kreuthweg 5, 86444 Affing. Todos los derechos reservados, incluyendo traducciones. Queda prohibida la reproducción, por ejemplo, Fotocopia, microfilm, o en los datos de los equipos electrónicos de procesamiento, sin la autorización por escrito de la editorial. No puede ser reproducido en cualquier forma. Este derecho para cambiar el estado de la técnica de la impresión. Los cambios en la tecnología y el equipo.

I Impronta
