TVAC20001 - Convertidor audio/video ABUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor de audio/vídeo
Marca	ABUS
Modelo	TVAC20001
Dimensiones (L x An x Al)	100 x 60 x 25 mm
Peso	150 g
Alimentación	USB 5V (cable incluido)
Entrada de vídeo	HDMI (hembra)
Salida de vídeo	VGA (hembra)
Resolución máxima	1920 x 1080 @ 60 Hz
Entrada de audio	HDMI (integrado)
Salida de audio	Jack de 3,5 mm estéreo
Funciones principales	Conversión de HDMI a VGA con extracción de audio estéreo, soporte HDCP, Plug & Play
Material de la carcasa	Plástico ABS
Color	Negro
Temperatura de funcionamiento	0 °C a 45 °C
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos.
Seguridad	Ninguna medida de seguridad especial. Uso solo en interiores.
Piezas de repuesto y reparabilidad	No aplica (dispositivo no reparable por el usuario).
Información general	Convertidor de audio/vídeo ABUS TVAC20001, ideal para conectar un dispositivo HDMI a un monitor VGA.

Preguntas frecuentes - TVAC20001 ABUS

¿Cuáles son las resoluciones compatibles con el convertidor ABUS TVAC20001?

El convertidor admite resoluciones de hasta 1920x1080@60Hz, incluyendo 480p, 576p, 720p y 1080i/p.

¿El convertidor necesita una alimentación externa?

Sí, se alimenta mediante un cable USB (incluido) para conectar a un puerto USB de 5V. También puede ser alimentado por el puerto HDMI si este suministra suficiente corriente.

¿Puedo conectar una fuente de audio HDMI a un altavoz a través de este convertidor?

Sí, el convertidor extrae la señal de audio HDMI y la reproduce en una salida jack de 3,5 mm estéreo. Puede conectar auriculares o altavoces.

¿El convertidor es compatible con consolas de juegos como la PS4 o Xbox One?

Sí, es compatible con la mayoría de consolas HDMI, siempre que no estén protegidas por HDCP. Algunas consolas pueden bloquear la conversión si HDCP está activo.

¿Qué hacer si la imagen no se muestra?

Primero verifique que el convertidor esté correctamente alimentado (LED encendido). Asegúrese de que el cable HDMI esté bien insertado y que el monitor VGA esté encendido y configurado en la entrada correcta. Intente reiniciar los dispositivos.

¿El convertidor funciona con una computadora portátil?

Sí, funciona con cualquier dispositivo que tenga una salida HDMI estándar, incluidas las computadoras portátiles. No se necesita ningún controlador (Plug & Play).

¿Hay un desfase de audio/vídeo (lag)?

El convertidor no introduce latencia significativa. La señal se convierte en tiempo real, lo que lo hace adecuado para presentaciones y visualización de videos.

¿Puedo usar el convertidor con un proyector VGA?

Sí, el convertidor está diseñado para conectar una fuente HDMI a cualquier pantalla o proyector VGA. Asegúrese de que el proyector admita la resolución elegida.

¿El convertidor soporta HDCP?

Sí, es compatible con HDCP (Protección de Contenido Digital de Alto Ancho de Banda), lo que permite la reproducción de contenido protegido (Blu-ray, Netflix, etc.) en una pantalla VGA, siempre que la pantalla sea compatible.

¿Cómo limpiar el convertidor?

Use un paño suave y seco para limpiar la carcasa. Nunca use líquidos ni productos abrasivos que puedan dañar el dispositivo.

MANUAL DE USUARIO TVAC20001 ABUS

Manual de instrucciones

En la página de Internet encontrará indicaciones importantes sobre este y muchos otros productos

www.abus.com

Versión 1.1

CE

Traducción española del manual de instrucciones original alemán. Guardar para futuras consultas.

Introducción

Estimado cliente:

Le agradecemos la compra de este producto.

Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la declaración de conformidad, diríjase a:

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

Exoneración de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo por escrito a la dirección indicada al dorso de este manual.

ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.

ABUS Security-Center no se hace responsable de los daños que se deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se concede garantía alguna por el contenido de esta documentación.

Explicación de los símbolos

	El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.
	Un signo de admiración dentro de un triángulo señaliza una indicación importante del manual de instrucciones, que es imprescindible tener en cuenta.
	Este símbolo señaliza consejos e indicaciones útiles para la utilización.

Indicaciones importantes de seguridad

	En caso de daños provocados por no haber respetado las indicaciones expuestas en el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.
	No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En tales casos se anula el derecho de garantía.

Este aparato ha sido fabricado en cumplimiento de los estándares internacionales de seguridad.

Lea detenidamente las siguientes indicaciones de seguridad.

Indicaciones de seguridad

1. Alimentación de corriente

5 -12 V CC/1A

Conecte este aparato exclusivamente a una fuente que suministre una corriente con la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.

1. Sobrecarga

Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

1. Líquidos

Coloque el aparato únicamente en recintos secos y protegidos del polvo. Proteja el aparato para que no pueda penetrar ningún líquido.

1. Limpieza

Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos. Para ello debe desenchufar el aparato.

1. Ventilación

Queda prohibido cubrir o cerrar las aberturas de ventilación

Evite que penetren objetos en el interior del aparato, por ejemplo a través de las aberturas de ventilación.

1. Accesorios

Conecte únicamente los aparatos expresamente previstos para ello. De otro modo se podrían dar situaciones de peligro y daños en el aparato.

7. Lugar de instalación

Coloque el aparato únicamente en recintos secos y protegidos del polvo. Proteja el aparato para que no pueda penetrar ningún líquido.

No coloque el convertidor muy cerca de calefacciones, hornos u otras fuentes de calor, ni bajo la incidencia directa del sol. Utilice el aparato únicamente en lugares con una temperatura ambiente que esté dentro del margen permitido de 0 °\~50 °C.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de utilización antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe de red.

2. No modifique ni manipule el cable de red ni el enchufe de red.

3. Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.

4. Procure que el cable de red esté lo más alejado posible de fuentes de calor para evitar que se funda el recubrimiento de plástico.

5. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

6. No abra nunca la carcasa o la fuente de alimentación.

7. No introduzca ningún objeto metálico ni inflamable en el interior del aparato.

8. A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.

9. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.

Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto.

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:

• Agua o humedad excesiva del aire
• Temperaturas fuera del margen permitido
• Radiación directa del sol
• Polvo o gases, vapores o disolventes combustibles
• Fuertes vibraciones
• Campos magnéticos de gran intensidad, como cerca de máquinas o altavoces

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que detecte algún daño, devuélvalo en el embalaje original e informe al servicio de reparto.

Contenido

1. Uso adecuado....78
2. Volumen de entrega 78
3. Características y funciones ..... 78
4. Descripción de las conexiones y teclas....79
5. Mantenimiento y limpieza....81
   5.1. Mantenimiento 81
   5.2. Limpieza 81
6. Eliminación de residuos....81
7. Datos técnicos 82

1. Uso adecuado

Este convertidor puede convertir señales de vídeo CVBS y S-Video en una señal VGA y transmitir en bucle una señal VGA. Este convertidor le ofrece por tanto la posibilidad de conectar un dispositivo de grabación o una cámara a un monitor con una entrada VGA por medio de una conexión BNC. Como función adicional, puede conectar también otra señal VGA a la entrada VGA del convertidor y alternarse entre una fuente de vídeo analógica y una señal VGA (por ejemplo, de un PC).

2. Volumen de entrega

Convertidor BNC/VGA

Fuente de alimentación

Cable VGA

3. Características y funciones

• La señal BNC o S se convierte en una señal VGA.
• Redireccionamiento de una señal VGA
• Cambio manual entre las señales de entrada
• Resolución máx. 1.600 x 1.200 píxeles (4:3)
• Resolución máx. 1.920 x 1.080 píxeles (16:9)
• Resolución máx. 1.920 x 1.200 píxeles (16:10)
• Plug & Play

4. Descripción de las conexiones y teclas

Parte delantera

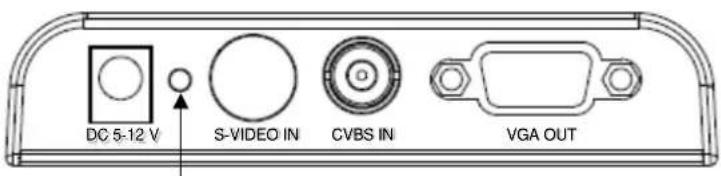

Parte trasera

POWER LED

Descripción de las conexiones

VGA IN	Entrada de señal VGA para, p. ej., un dispositivo de grabación o PC
DC 5-12 V	Fuente de alimentación. 5-12 V CC / 1A
S-VIDEO IN	Entrada de señal de vídeo Y/C
CVBS IN	Entrada de señal de vídeo compuesta (BNC, females, FBAS, 1Vss)
VGA OUT	Salida de la señal convertida a VGA
INPUT	Selección de la señal de entrada deseada. En la parte superior izquierda del monitor se mostrará una pantalla con la entrada actual.Se dispone de las siguientes opciones:S-Video, VGA y CVBS (BNC)
MENU	Pulsando esta tecla se accede al menú principal.Pulse esta tecla repetidamente para moverse entre puntos del menú.Se pueden ajustar los siguientes valores:Bright= BrilloContrast= ContrasteColor= ColorHue= MatizPara todos los puntos del menú, los valores de ajuste se encuentran entre 0 y 99. Estos pueden cambiarse mediante las teclas "+" y "RES/-".
+	Pulse esta tecla del menú para aumentar los valores de los distintos puntos del menú. Pulse esta tecla prolongadamente para aumentar el valor más rápido.
RES/-	Pulse esta tecla del menú para reducir los valores de los distintos puntos del menú. Pulse esta tecla prolongadamente para reducir el valor más rápido.Pulse esta tecla en la visualización en directo para seleccionar las distintas resoluciones en 4:3:800 x 600 píxeles @ 60 Hz800 x 600 píxeles @ 75 Hz1.024 x 768 píxeles @ 60 Hz1.280 x 1.024 píxeles @ 60 Hz1.600 x 1.200 píxeles @ 60 Hz
WIDE SCREEN	Pulse esta tecla en la visualización en directo para seleccionar las distintas resoluciones en pantalla ancha:1.280 x 720 píxeles @ 60 Hz1.366 x 768 píxeles @ 60 Hz1.440 x 900 píxeles @ 60 Hz1.600 x 900 píxeles @ 60 Hz1.680 x 1.050 píxeles @ 60 Hz1.920 x 1.080 píxeles @ 60 Hz1.920 x 1.200 píxeles @ 60 Hz

5. Mantenimiento y limpieza

5.1. Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.

Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y evite que pueda ponerse en marcha de nuevo involuntariamente.

El funcionamiento seguro no está garantizado si:

• el aparato presenta daños visibles,
• el aparato no funciona.

Tenga en cuenta lo siguiente:

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que deba controlar o mantener en el interior del aparato; no lo abra nunca.

5.2. Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.

Evite que entren líquidos en el aparato.

No utilice limpiadores químicos, pues podrían dañar (decolorar) la superficie de la carcasa y de la pantalla.

6. Eliminación de residuos

Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los aparatos electrónicos al finalizar su vida útil. Este símbolo indica que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas por la ley, separándolo de la basura doméstica o industrial. La eliminación del aparato usado se puede realizar a través de los distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales en materia de eliminación de materiales. La Administración de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). La separación y reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la protección de la salud y el medio ambiente.

7. Datos técnicos

Código de referencia

Entradas

Salida

Resoluciones 4:3

Resoluciones (16:9 / 16:10)

Sistema de vídeo

Impedancia

Fuente de alimentación

Dimensiones (AnxAlxP)

TVAC20001

Este manual es una publicación de la Seguridad ABUS-Center GmbH & Co. KG, enlazador Kreuthweg 5, 86444 Affing. Todos los derechos reservados, incluyendo traducciones. Queda prohibida la reproducción, por ejemplo, Fotocopia, microfilm, o en los datos de los equipos electrónicos de procesamiento, sin la mautorización por escrito de la editorial. No puede ser reproducido en cualquier forma.

Este derecho para cambiar el estado de la técnica de la impresión.

Los cambios en la tecnología y el equipo.

Impronta
