Type de produit	Caméscope numérique
Marque	ABUS
Modèle	TVVR11002
Dimensions	Environ 125 x 60 x 50 mm
Poids	Environ 250 g (avec batterie et carte SD)
Alimentation	Batterie rechargeable lithium-ion 3,7 V, 1500 mAh
Résolution vidéo	Full HD 1920 x 1080 pixels
Vitesse d'enregistrement	30 images par seconde
Stockage	Carte mémoire microSD jusqu'à 128 Go (non incluse)
Objectif	Grand angle 120° avec mise au point automatique
Écran	Écran LCD rotatif de 2,7 pouces
Stabilisation d'image	Stabilisation électronique
Vision nocturne	LED infrarouge intégrée, portée jusqu'à 5 m
Connectivité	Port USB-C, sortie HDMI mini, prise microphone externe
Fonctions principales	Enregistrement vidéo, photo, détection de mouvement, boucle d'enregistrement
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité et la poussière.
Sécurité	Ne pas exposer à des températures extrêmes. Utiliser uniquement le chargeur fourni.
Pièces détachées et réparabilité	Batterie et câble USB remplaçables. Pour réparation, contacter le service client ABUS.
Informations générales	Garantie 2 ans. Fabriqué en Chine.

FOIRE AUX QUESTIONS - TVVR11002 ABUS

Comment allumer et éteindre le caméscope ABUS TVVR11002 ?

Pour allumer, appuyez longuement sur le bouton Power jusqu'à ce que l'écran s'allume. Pour éteindre, appuyez à nouveau longuement sur le même bouton.

Comment insérer une carte mémoire microSD ?

Ouvrez le cache latéral et insérez la carte microSD (jusqu'à 128 Go) dans l'emplacement prévu, face dorée vers l'avant. Refermez le cache.

Comment charger la batterie du TVVR11002 ?

Connectez le câble USB-C fourni à l'appareil et à un chargeur USB standard (5V/1A). Le voyant rouge s'allume pendant la charge et s'éteint une fois chargée.

Comment enregistrer une vidéo ?

Assurez-vous d'avoir une carte SD insérée. Appuyez sur le bouton d'enregistrement (icône rouge) pour démarrer. Appuyez à nouveau pour arrêter.

Comment utiliser le mode vision nocturne ?

Le mode vision nocturne s'active automatiquement en basse lumière. Vous pouvez aussi l'activer manuellement via le menu Night Vision.

Comment transférer des fichiers vers un ordinateur ?

Connectez le caméscope à l'ordinateur via le câble USB-C. L'appareil apparaîtra comme un périphérique de stockage. Copiez les fichiers depuis le dossier DCIM.

Que faire si l'écran ne s'allume pas ?

Vérifiez que la batterie est chargée. Si l'écran reste éteint, essayez de réinitialiser l'appareil en appuyant sur le bouton Reset (petit trou) avec un trombone.

Comment régler la date et l'heure ?

Allez dans le menu Settings, sélectionnez Date/Time, puis utilisez les boutons de navigation pour régler les valeurs.

Puis utiliser le caméscope pendant la charge ?

Oui, mais cela peut rallonger le temps de charge. Il est recommandé de l'utiliser sur secteur pour une autonomie illimitée.

Comment réinitialiser les paramètres d'usine ?

Dans le menu Settings, choisissez Factory Reset et confirmez. Tous les réglages seront effacés.

MODE D'EMPLOI TVVR11002 ABUS

Ce mode d'emploi appartient à de produit. Il contient des

Français

recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Nederlands

Nous vous remercions de l'achat de ce produit.

Ce produit remplit les réquisitions des directives européennes et nationales en vigueur. La conformité en a été prouvée, les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus-sc.com).

Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Avertissements

Toute personne qui enregistre sur support audio les paroles d'autrui prononcées de manière non publique sans son consentement, fait usage d'un tel enregistrement ou le met à la disposition de tiers est passible d'une amende ou d'une peine d'emprisonnement! De même, est puni des mêmes peines le fait d'enregistrer avec un dictaphone les paroles d'autrui prononcées de manière non publique et sans le consentement de cette personne, ou de rendre publiques ces paroles prononcées d'autrui enregistrées, que ce soit dans leur totalité, partiellement ou d'en rendre le contenu.

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel.

ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande.

ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit. Aucune garantie n'est accordée pour le contenu de ce document.

Explication des symboles

Un éclair dans le triangle signifie qu'il y a un danger pour la santé, par exemple, une décharge électrique.

Un point d'exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d'emploi. ABUS n'est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité. La garantie ne couvre pas de tels cas.

Cet appareil a été fabriqué en conformité avec les normes de sécurité internationales. Veuillez lire attentivement ces conseils de sécurité.

Conseils de sécurité

1. Alimentation secteur

90 - 250 V, courant alternatif 50/60Hz N'utilisez ce produit qu'avec le type d'alimentation électrique indiqué sur l'étiquette. Si vous n'êtes pas sûr du type de courant électrique dans votre maison, demandez-le à votre compagnie d'électricité. Débranchez le produit du secteur avant de commencer toute procédure d'installation ou d'entretien.

1. Surcharge

Ne surchargez pas votre prise de courant, votre rallonge ou votre adaptateur, car ceci peut avoir pour conséquence un feu ou une décharge électrique.

1. Liquides

N'installez l'appareil que dans des pièces sèches et à l'abri de la poussière. Protégez l'appareil contre toute pénétration de liquides.

1. Nettoyage

Débranchez le produit de la prise de courant avant le nettoyage. Utilisez un chiffon humide (sans solvants) pour épousseter le produit.

1. La société ABUS Security-Center n'assume aucune responsabilité en ce qui concerne les accidents, les cas de décès, les pertes et autres prétentions résultant de l'utilisation de ce produit ou faisant suite à l'utilisation de ce produit. La société ABUS Security-Center ne saurait en aucun cas être tenue pour responsable des dommages directs ou indirects émanant de l'utilisation du produit et/ou de l'un de ces composants.

6. Accessoires

Ne pas utiliser d'accessoires non agréés, car ceux-ci peuvent être dangereux ou endommager le produit.

7. Emplacement

N'installer l'appareil que dans des pièces sèches et à l'abri de la poussière. Protéger l'appareil contre toute pénétration de liquides. Ne pas installer l'appareil à proximité d'un radiateur ou d'une bouche d'air chaud. N'installer l'appareil que dans des endroits où la température se situe entre -10° et 60°C.

Avertissements

Suivez tous les conseils de sécurité et le mode d'emploi avant d'allumer l'appareil !

1. Suivez ces instructions pour ne pas endommager le cordon d'alimentation ou la fiche :

2. Ne pas modifier ou transformer arbitrairement le cordon d'alimentation ou la fiche.

3. Ne pas plier ou tordre le cordon d'alimentation.
4. Débrancher le cordon d'alimentation en le tenant par la fiche.

5. Eloigner le plus possible les appareils de chauffage du cordon d'alimentation pour éviter que le revêtement en vinyle ne fonde.

6. Suivez ces instructions. Le non-respect d'une instruction peut entraîner une décharge électrique :

7. Ne pas ouvrir le boîtier.

8. Ne pas introduire d'objets métalliques ou inflammables dans le produit.

9. Utiliser une protection contre les surtensions afin d'éviter que l'appareil soit endommagé par la foudre.

10. Ne pas utiliser le produit lorsqu'il est en panne. Si vous continuez à utiliser le produit alors qu'il est défectueux, vous risquez de l'endommager sérieusement. Contactez votre revendeur local lorsque le produit tombe en panne.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.

Câblez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.

En cas d'un dommage eventuel de l'emballage original, testez d'abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l'emballage et informez-vous auprès du service de livraison.

Contenu

1. Usage approprié 41
2. Kit de livraison....41
3. Caractéristiques et fonctions .... 41
4. Chargement des batteries .... 42
5. Vue d'ensemble du produit....42

5.1 Evaluation des DEL....43
5.2 Enregistrement vidéo manuel....43
5.3 Enregistrement suite à détection des bruits 43
5.4 Enregistrement audio 43
5.5 Verrouillage des touches....44
5.6 Fonction zoom....44
5.7 Réinitialisation du matériel 44

1. Télécommande 44
2. Utilisation des accessoires....45

7.1 Clip à fixer au boîtier étanche....45
7.2 Ventouse 45
7.3 Fixation en collier pour tubes 46
7.4 Fixation pour casque 46
7.5 Utilisation des plaques collantes 47

1. Réglages du menu OSD....47

8.1 Introduire la micro carte SD et allumer le Camcorder 47
8.2 Réglages de base 47
8.3 Réglages appareil photo 48
8.4 Réglages caméra vidéo....49

1. Transmission de données sur médias 49

2. Lecture des films et photos sur appareils de lecture....50

3. Conseils et astuces pour des prises de vue réussies....51
4. Spécification technique .... 52
5. Elimination....52

1. Usage approprié

Grâce à son mode de fonctionnement à pile de 3 heures, le Camcorder d'ABUS peut être utilisé aussi bien pour les surveillances mobiles que pour les enregistrements dans les domaines du sport et du temps libre. En outre, le Camcorder peut également être utilisé dans l'eau grâce au boîtier étanche compris dans la livraison. Dans le boîtier compact se trouve une caméra Full HD avec objectif grand-angle et un enregistreur pour les enregistrements en temps réel en résolution maximale (1080p @ 30 fps). L'enregistrement est en marche soit en continu, ou est activé en cas de détection de bruits. Les images sont enregistrées sur des micro cartes SD classiques et peuvent être lues sur n'importe quel PC grâce au format courant AVI.

Les fonctions sont décrites en détail dans le chapitre « 3. Caractéristiques et fonctions.

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant. Lors de l'installation, il convient de signaler la présence de cette réglementation à vos clients.

2. Kit de livraison

1x	Caméscope
1x	Boîtier étanche
1x	Télécommande
1x	Ventouse
1x	Fixation pour tube
1x	Fixation pour casque
1x	Plaque collante droite
1x	Clip pour boîtier étanche
1x	Clip pour télécommande

1x	Rails pour plaque collante
1x	Dragonne
1x	Accessoire de fixation
1x	Fermeture velcro pour la télécommande
1x	Clé six pans pour clip
1x	Câble USB
1x	Mode d'emploi

3. Caractéristiques et fonctions

• Caméra intégrée en haute résolution 1080p
• Enregistrement en temps réel avec 1920x1080 Pixel @ 30 fps
• Jusque 3 heures d'enregistrement en continu
• Enregistrement en différentes résolutions et avec ou sans son
• Lecture facile sur PC ou téléviseur grâce à sorties HDMI et AV
• Soutient les cartes micro SD standard (max. 32 GB)
  • Affichage avec menu OSD
• Avec télécommande fournie pour le démarrage de l'enregistrement ou de la prise de vue de jusque 5 mètres de distance
• Avec boîtier étanche jusqu'à 20 mètres
• Objectif grand-angle 170^
• Fonction photo 3.0, 5.0, 8.0 mégapixels

4. Chargement des batteries

Afin de charger la batterie intégrée, raccordez le Camcorder à un PC ou un ordinateur portable à l'aide du câble USB joint. Vous pouvez également utiliser d'autres chargeurs classiques 5 V DC USB. Lorsque la batterie est complètement vide, la durée de chargement est d'environ 4 heures.

Le Camcorder peut être utilisé environ pendant 3 heures lorsque la batterie est complètement chargée.

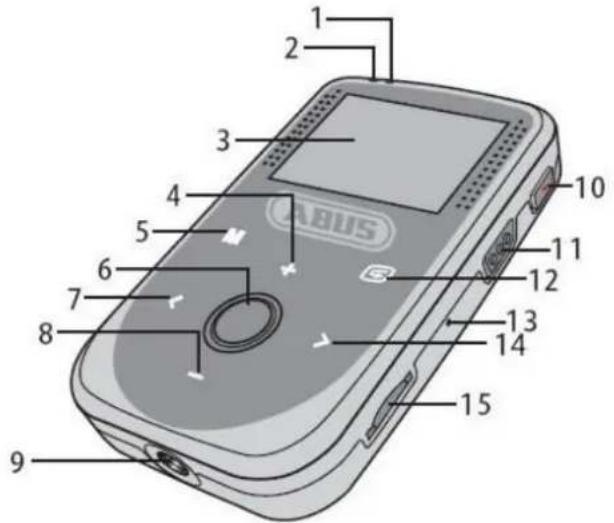

5. Vue d'ensemble du produit

1	Indicateur d'état de la vidéo* (vert)
2	Indicateur d'état de l'alimentation* (rouge)
3	Affichage
4	Navigation vers le haut / activation du zoom / audio plus fort
5	Touche de menu
6	OK / déclencheur photo/verrouillage des touches
7	Navigation vers la gauche
8	Navigation vers le bas / désactivation du zoom / audio moins fort
9	Filetage pour trépied

10	Démarrer/Arrêter l'enregistrement vidéo
11	VOX activer/désactiver
12	Retour à la navigation / archive
13	Retour aux réglages d'usine
14	Navigation vers la droite
15	Introduction de la micro carte SD
16	Etat du déclencheur de la caméra
17	Lentille de la caméra
18	Sortie AV
19	Microphone
20	Marche / Arrêt
21	Mini raccordement USB
22	Sortie HDMI
23	Œillets pour le passant manuel

Important :

- Dans la notice, certaines touches sont dotées de numéros* (par exemple, *4, *5, *14), ceux-ci servent d'aide et peuvent être consultés au moyen de la légende (5. Vue d'ensemble du produit).

5.1 Evaluation des DEL

Les différentes couleurs des DEL*1*2 ont la signification suivante:

Couleur de DEL	Etat	Description
Rouge	Rouge -> Eteint	Eteint ou mode veille
	Allumé en permanence	Le Camcorder est prêt
	Clignote	Le Camcorder est en chargement
Vert	Vert -> Eteint	Pas d'enregistrement
	Clignote	Le Camcorder enregistre

5.2 Enregistrement vidéo manuel

Après que le Camcorder ait été allumé, veuillez appuyer sur la touche d'enregistrement vidéo *10 afin de démarrer l'enregistrement. La touche verte de statut DEL commence alors à clignoter. En appuyant de nouveau sur la touche *10, l'enregistrement est terminé.

Important :

• Ne retirez jamais la micro carte SD pendant un enregistrement. L'enregistrement actuel serait endommagé et ne pourrait pas être lu.
• Après avoir atteint la capacité d'enregistrement de la micro carte SD, l'enregistrement cyclique commence ou l'enregistrement est arrêté, selon les réglages. En outre, le Camcorder vous donne le message « Mémoire pleine » et un symbole de carte SD apparaît en bas à droite de votre affichage.

5.3 Enregistrement suite à détection des bruits

Après que vous ayez allumé votre Camcorder, vous pouvez activer la détection des bruits en poussant le commutateur VOX*11 de OFF à ON.

Le Camcorder enregistre automatiquement pour une durée de 2 minutes après un bruit initial dépassant les 65 dB minimum. Si durant l'enregistrement, le niveau du bruit de minimum 65 dB est de nouveau dépassé, la durée de l'enregistrement est prolongée. Si l'enregistrement n'est pas déclenché au cours de ces 2 minutes, le Camcorder se met en mode veille et démarre automatiquement l'enregistrement suivant dès que la détection de bruit est de nouveau déclenchée.

5.4 Enregistrement audio

Afin de pouvoir démarrer un enregistrement purement audio, vous devez changer le type d'enregistrement dans le menu OSD (« Capture Mode ») et procéder aux mêmes étapes que lors de l'enregistrement manuel. Afin de vous orienter dans le menu OSD, veuillez lire le chapitre 7, réglages du menu OSD.

5.5 Verrouillage des touches

Afin d'activer le verrouillage des touches, veuillez maintenir appuyées la touche OK de verrouillage des touches *6 pour 4 secondes. Après une brève réaction (les touches tactiles s'allument un court instant), le verrouillage des touches est activé, et pour désactiver celui-ci, veuillez répéter le procédé.

5.6 Fonction zoom

Avant d'utiliser la fonction zoom, vous devez définir le mode vidéo à 720p/60, 720p/30 ou WVGA. Seulement si ceci est fait, vous pouvez utiliser le zoom numérique 4x avec les touches * 4 pour "Zoom Avant" et * 8 pour "Zoom Arrière".

5.7 Réinitialisation du matériel

Au cas où le produit que vous avez acquis se bloque ou si l'appareil ne réagit plus à la pression des touches, veuillez utiliser le bouton de réinitialisation *13. Afin d'y accéder, veuillez utiliser un objet fin mais pas trop pointu (par exemple, un trombone déplié) afin de pouvoir appuyer sur le bouton de réinitialisation *13. Celui-ci se trouve sur le côté de l'appareil et est marqué par « Reset ». Veuillez appuyer sur ce bouton durant environ 5 secondes.

6. Télécommande

Afin de procéder à l'apprentissage d'une télécommande pour un Camcorder, veuillez suivre la procédure suivante :

1. Veuillez éteindre le Camcorder TVVR11002 et maintenir la touche Ok *6 appuyée. Tout en continuant d'appuyer sur la touche, veuillez allumer l'appareil. Une fois l'appareil allumé, relâchez la touche Ok.

2. Appuyez simultanément sur la télécommande sur les touches de début de l'enregistrement et de fin de l'enregistrement durant 4 secondes afin de mettre fin à l'apprentissage.

Important :

- La distance entre la télécommande et le Camcorder doit être d'environ 5 mètres maximum, selon l'environnement.

7. Utilisation des accessoires

Le Camcorder peut être fixée au moyen de divers clips ou supports à des personnes ou des objets.

7.1 Clip à fixer au boîtier étanche

- Pour le montage, il faut tourner le clip. Cela est nécessaire afin d'atteindre les vis.

7.2 Ventouse

La ventouse permet une fixation provisoire sur des surfaces planes comme p. ex. le verre ou le marbre. Cette fixation est conçue pour les voitures, les bateaux et les motos.

Remarque :

- N'est PAS recommandé pour le snowboard ou d'autres activités sportives comportant de nombreux à-coups.

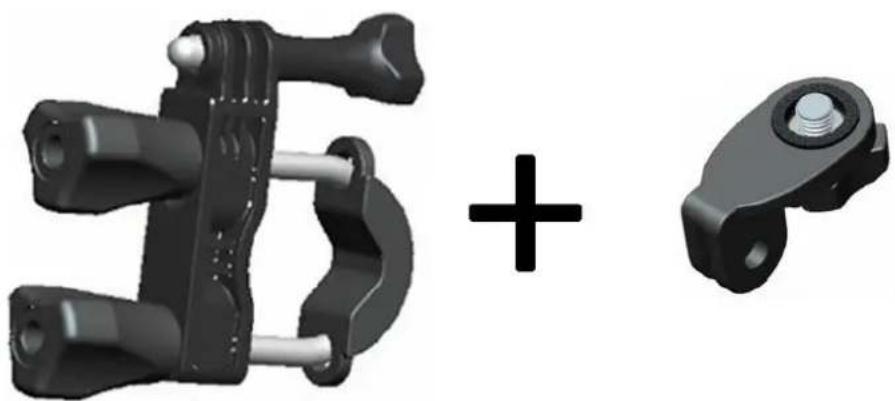

7.3 Fixation en collier pour tubes

La fixation pour tubes fonctionne sur toutes les barres et tubes d'un diamètre d'au moins 17 mm jusqu'à maximum 33 mm. Cela permet une fixation flexible sur les guidons, les fourches de vélos, les arceaux de sécurité et les barres de commande de windsurf et kitesurf.

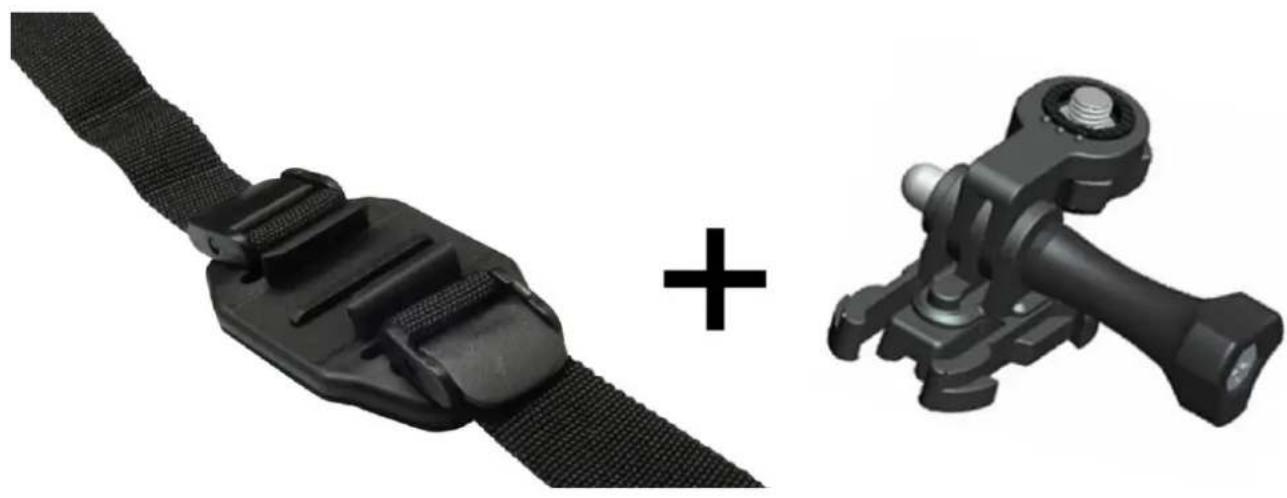

7.4 Fixation pour casque

Cette fixation pour casque peut être utilisée de manière flexible et à plusieurs reprises sur les casques de vélo, de ski, de kayak ou sur des casques de sports similaires.

7.5 Utilisation des plaques collantes

Montage d'une plaque collante :

Lors du montage d'une plaque collante, plusieurs éléments doivent être pris en compte. La surface sur laquelle la plaque collante plate ou arrondie doit être montée doit en tous cas être dure, régulière et propre. Afin d'obtenir un effet collant optimal, veuillez apposer les plaques collantes à température ambiante sur les surfaces désirées. Afin de garantir une tenue idéale de l'équipement, vous devez attendre 24 heures après le collage avant d'y apposer le matériel.

Veuillez tenir compte du fait que les plaques collantes ne sont posées respectivement qu'une seule fois. Ces plaques collantes 3M sont extrêmement adhérentes et laissent des traces lors de leur retrait sur les surfaces fragiles (par exemple, carrosserie de voiture).

8. Réglages du menu OSD

8.1 Introduire la micro carte SD et allumer le Camcorder

Veuillez introduire votre micro carte SD à l'emplacement *15 prévu à cet effet.

Afin d'allumer le Camcorder, veuillez pousser le commutateur POWER *20 de OFF à ON. Après un court moment, vous entendez une tonalité et le voyant DEL d'état rouge s'allume.

Important :

- La navigation est possible grâce aux touches *4*7*8*14. Vous pouvez confirmer à l'aide de la touche *6, et quitter à l'aide de la touche *5.

8.2 Réglages de base

Afin de pouvoir procéder à tous les réglages de base, veuillez utiliser la touche de menu *5. Lorsque vous avez appuyé sur cette touche, vous vous trouvez dans les réglages de la caméra vidéo. En appuyant sur la touche de navigation à droite *14, vous accédez aux réglages de la caméra, et en appuyant de nouveau sur cette touche de navigation à droite, vous passez aux réglages de base. En haut et à droite de l'écran, un symbole vous indique que vous vous trouvez dans les réglages de base.

Exemple de réglage de l'heure et de la date :

- Afin de régler correctement ces derniers, appuyez sur les touches de navigation du bas *8 jusqu'à ce que «Date / Time » soit marqué en bleu. Confirmez avec la touche *6. Avec les touches de navigation *4*7*8*14 et la touche de confirmation *6, vous pouvez régler l'heure et la date. Vous quittez le menu en appuyant deux fois sur la touche de menu *5.

Important :

- Toutes les explications de menu OSD se rapportent aux valeurs d'origine de l'appareil. Par conséquent, la langue du menu OSD est donc l'anglais.

Vous pouvez modifier ici les points de menu suivants:

Point de menu	Signification
Bip	Tonalité des touches active ou inactive.
Aff Temps	L'heure et la date doivent-ils être affichées sur les enregistrements.
Enr en boucle	Activation ou désactivation de l'enregistrement cyclique (c'est à dire si la carte SD est pleine, l'appareil enregistre en effaçant les données anciennes).
Standby Auto	Fonction de veille automatique entre 2,5 et 10 minutes ou veille automatique désactivée.
Standard TV	Dans quelle norme TV l'enregistrement doit-il être réalisé. (PAL est utilisé en Europe / NTSC en Amérique).
Format	Ici, vous pouvez formater votre micro carte SD.
Défaut	L'appareil est réinitialisé aux réglages de départ ou aux valeurs d'origine.
Langues	Le menu peut être modifié en 8 langues différentes.
Fréquence	Afin d'éviter un vacillement de l'image dans l'aperçu, il faut choisir entre 50 et 60 Hz.
Date / Heure	Réglage de la date et de l'heure.

8.3 Réglages appareil photo

Point de menu	Explication
Prise unique	Lorsque cette option est activée, l'appareil ne prend qu'une photo lors du déclenchement.
3 photos	Avec cette option, l'appareil prend 3 photos lors du déclenchement.
Rafale	Ici, l'appareil prend en continu une photo toutes les x secondes. Le nombre de secondes peut également être réglé ici.
Prise Auto	Une seule photo est prise au bout du nombre de secondes réglées.
Résolution	La résolution est réglée 3M = 2048 x 1536, 5M = 2592 x 1944, 8M = 3200 x 2400.

8.4 Réglages caméra vidéo

Point de menu	Explication
Résolution	Ici, on peut choisir entre différentes résolutions pour les enregistrements.
Bit/s	Ici, on peut choisir entre 6/12 vitesses en Mbits. Pour une meilleure qualité, mieux vaut toutefois choisir l'option 12M.
Mode Capture	Ici, le type d'enregistrement peut être sélectionné. Vous avez le choix entre un enregistrement purement audio ou un enregistrement vidéo et audio.

9. Transmission de données sur médias

Pour cela, veuillez raccorder le produit au moyen du câble USB à votre ordinateur portable ou à votre ordinateur. Ensuite, allumez l'appareil au moyen du commutateur *20. Après quelques secondes, votre ordinateur / ordinateur portable reconnaît le Camcorder et l'identifie en tant que faisant partie du propre réseau.

Carte SD (dans l'ex. 2GB) Mémoire interne

Les films et les photos se trouvent dans cet exemple dans le dossier MEDIA (E:)/DCIM/100MEDIA.

10. Lecture des films et photos sur appareils de lecture

Vous avez plusieurs possibilités de présenter les vidéos et photos que vous avez prises. Vous devez toutefois prendre connaissance du fait que l'image que vous voyez sur le camcorder est retransmise à 100% sur la sortie vidéo que vous utilisez. Afin d'accéder à la lecture, veuillez utiliser la touche *12 et choisissez la lecture « vidéo » ou « photo ».

Vidéo

Fonction	Touches	Signification
Navigation	*7 / *14 / *6	*7 faire défiler vers l'arrière / *14 faire défiler vers l'avant / 6* démarrage ou arrêt
Vitesse de lecture	*4 / *8	Lecture plus rapide avec *7 et plus lente avec *14
Supprimer	*5	Supprimer des images individuelles ou toutes les images est possible
Protection	*5	Protège les images contre la suppression par le biais de la caméra


Fonction	Touches	Signification
Navigation	*7 / *14 / *6	*7 faire défiler vers l'arrière / *14 faire défiler vers l'avant / 6* tourner la photo
Zoom	*4 / *8	Activation du zoom (agrandissement) / désactivation du zoom (réduction) ; avec *7 et avec *14 vous pouvez faire défiler avec la photo agrandie à la verticale et en combinaison avec *6 , tourner la photo et la voir à l'horizontale
Supprimer	*5	Supprimer des photos individuelles ou toutes les photos est possible
Protection	*5	Protège les photos contre la suppression par le biais de la caméra
Diaporama	*5	Fait défiler toutes les photos avec un intervalle de 5 secondes

- Mini câble HDMI

Grâce au mini câble HDMI, vous pouvez voir vos photos et vos vidéos en résolution « Full HD » sur un téléviseur ou un appareil du même type compatible avec cette résolution.

- Câble AV

Grâce au câble AV, des vidéos et des photos peuvent également être présentées ou raccordées à divers appareils. L'entrée AV est très répandue et ainsi utilisable de manière flexible, également avec des téléviseurs plus anciens.

Important :

• Afin de régler le son lors de la lecture d'une vidéo, vous pouvez à l'aide des touches *4 et *8 monter ou baisser le son.
• Le mini câble HDMI n'est pas livré avec ce produit.

11. Conseils et astuces pour des prises de vue réussies

- Résolution

Lors de prises de vue de mouvements rapides et de séquences souhaitées au ralenti, nous recommandons une résolution HD 720p avec 60 images par seconde (720/60).

- Boîtier étanche

En cas d'utilisation d'un boîtier étanche, toujours tenir compte de l'humidité de l'air et du risque de buée sur le verre lors de la prise de vue. En cas de grande différences de température combinées à une forte humidité de l'air, il est donc recommandé de faire attention à la lentille.

- Prises de vue à partir de plusieurs perspectives

Grâce à la télécommande, il est possible de commander plusieurs appareils, de sorte qu'une utilisation parallèle de plusieurs caméras est possible. Cela permet p. ex. d'enregistrer un saut « Big Air » en de nombreuses variantes et sous divers angles de vue.

- Mise en place de la plaque collante

Lors de la mise en place de la plaque collante, il convient de respecter les indications suivantes : la surface servant de support au collage doit être propre et sèche. Poser la plaque collante sur la surface souhaitée 24 heures avant de l'utiliser, à température ambiante.

12. Spécification technique

Camcorder TVVR11002
Mode de fonctionnement	Standalone
Résolution enregistrement	1080p/960p/720p/WVGA @ 30/60fps
Vidéo/image format	MOV /JPG
Support de mémoire	Micro carte SD (max. 32 GB)
Modes d'enregistrement	Images, Durée, détection des bruits (à partir de 65 dB)
Audio	Microphone intégré / haut parleur
Capteur d'images	CMOS
Type de caméra	Caméra couleur
Résolution	3/5/8 MPx
Pixels (total)	3200 x 1900
Pixels (utiles)	2592 x 1944
Objectif	F2,8
Équilibrage des blancs	Automatique
Réglage du gain vidéo	Automatique
Compensation de contre-jour	Automatique
Fonctionnement à piles	3 heures d'enregistrement en continu
Alimentation électrique	5 V.c.c.
Consommation de courant	850 mA
Température de fonctionnement	-10°C à 60°C
Humidité de l'air	15% à 85%
Dimensions (l x h x p)	85 x 50 x 23 mm
Poids	81 g

TVVR11002 Télécommande
Fréquence radio	433 MHz
Indice de protection	IP 64
Température de fonctionnement	-10°C à 60°C
Humidité de l'air	15% à 80%
Dimensions (l x h x p)	25 x 31 x 16 mm
Poids	26,5 g

13. Elimination

Les appareils munis de ce symbole ne doivent pas être jetés dans les ordures ménagères. À la fin de sa durée de vie, éliminez le produit conformément aux dispositions légales en vigueur. Veuillez vous adresser à votre vendeur ou éliminez les produits par le biais du point de collecte des appareils et composants de rebut électriques de votre commune.

TVVR11002

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
