Produkttyp	Digitalcamcorder
Marke	ABUS
Modell	TVVR11002
Abmessungen	Ca. 125 x 60 x 50 mm
Gewicht	Ca. 250 g (mit Akku und SD-Karte)
Stromversorgung	Lithium-Ionen-Akku 3,7 V, 1500 mAh
Videoauflösung	Full HD 1920 x 1080 Pixel
Aufnahmegeschwindigkeit	30 Bilder pro Sekunde
Speicher	microSD-Speicherkarte bis 128 GB (nicht enthalten)
Objektiv	Weitwinkel 120° mit automatischem Fokus
Bildschirm	2,7-Zoll drehbarer LCD-Bildschirm
Bildstabilisierung	Elektronische Bildstabilisierung
Nachtsicht	Integrierte Infrarot-LED, Reichweite bis zu 5 m
Anschlüsse	USB-C-Anschluss, Mini-HDMI-Ausgang, externer Mikrofoneingang
Hauptfunktionen	Videoaufnahme, Foto, Bewegungserkennung, Endlosaufnahme (Loop-Aufnahme)
Wartung und Reinigung	Reinigen Sie das Objektiv mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und Staub.
Sicherheit	Nicht extremen Temperaturen aussetzen. Nur das mitgelieferte Ladegerät verwenden.
Ersatzteile und Reparierbarkeit	Akku und USB-Kabel austauschbar. Für Reparaturen wenden Sie sich an den ABUS-Kundendienst.
Allgemeine Informationen	2 Jahre Garantie. Hergestellt in China.

Häufig gestellte Fragen - TVVR11002 ABUS

Wie schalte ich den Camcorder ABUS TVVR11002 ein und aus?

Zum Einschalten drücken Sie lange die Power-Taste, bis der Bildschirm aufleuchtet. Zum Ausschalten drücken Sie erneut lange dieselbe Taste.

Wie lege ich eine microSD-Speicherkarte ein?

Öffnen Sie die seitliche Abdeckung und legen Sie die microSD-Karte (bis zu 128 GB) in den vorgesehenen Schlitz ein, goldene Seite nach vorne. Schließen Sie die Abdeckung.

Wie lade ich den Akku des TVVR11002?

Schließen Sie das mitgelieferte USB-C-Kabel an das Gerät und an ein Standard-USB-Ladegerät (5V/1A) an. Die rote LED leuchtet während des Ladevorgangs und erlischt, wenn der Akku vollständig geladen ist.

Wie nehme ich ein Video auf?

Stellen Sie sicher, dass eine SD-Karte eingelegt ist. Drücken Sie die Aufnahmetaste (rotes Symbol) zum Starten. Drücken Sie erneut zum Stoppen.

Wie verwende ich den Nachtsichtmodus?

Der Nachtsichtmodus wird bei schwachem Licht automatisch aktiviert. Sie können ihn auch manuell über das Menü Night Vision einschalten.

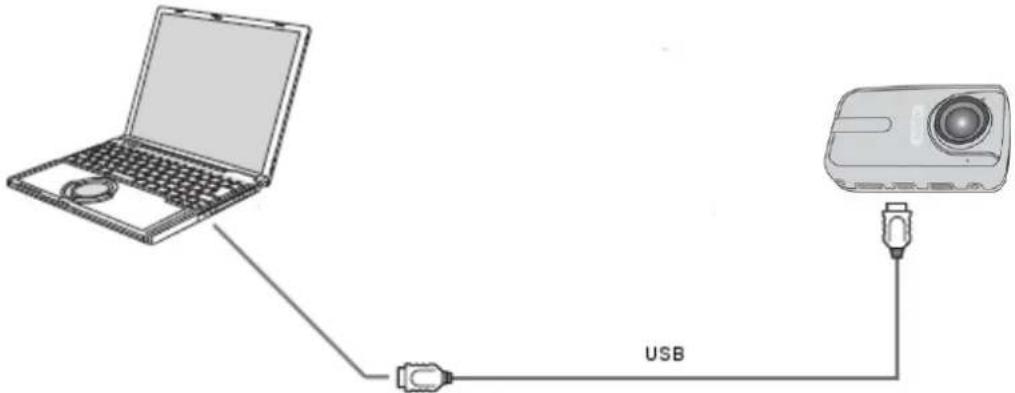

Wie übertrage ich Dateien auf einen Computer?

Schließen Sie den Camcorder über das USB-C-Kabel an den Computer an. Das Gerät wird als Wechseldatenträger angezeigt. Kopieren Sie die Dateien aus dem Ordner DCIM.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob der Akku geladen ist. Bleibt der Bildschirm aus, versuchen Sie, das Gerät zurückzusetzen, indem Sie mit einer Büroklammer auf die Reset-Taste (kleine Öffnung) drücken.

Wie stelle ich Datum und Uhrzeit ein?

Gehen Sie ins Menü Settings, wählen Sie Date/Time und stellen Sie die Werte mit den Navigationstasten ein.

Kann ich den Camcorder während des Ladevorgangs verwenden?

Ja, aber das verlängert die Ladezeit. Es wird empfohlen, ihn am Netzteil zu verwenden, um unbegrenzte Betriebszeit zu haben.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im Menü Settings die Option Factory Reset und bestätigen Sie. Alle Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG TVVR11002 ABUS

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

English

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Warnhinweis im Sinne des § 201 StGB

Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt oder eine so hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder Geldstrafe bestraft werden! Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das nach aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt nach öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs unter angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung, Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

90-250 V Wechselspannung, 50/60 Hz

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Flüssigkeiten

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

1. Rechtslage

ABUS Security-Center übernimmt keinerlei Haftung in Bezug auf Unfälle, Todesfälle, Verluste und sonstige Ansprüche im Zusammenhang mit oder in Folge der Nutzung dieses Produkts. Unter keinen Umständen haftet ABUS Security-Center für Folge- oder Nebenschäden bei Benutzung des Produktes und/oder eines seiner Teile.

6. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

7. Aufstellungsort

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art. Platzieren Sie den Recorder nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10°\~60°C.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben Sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung......8
2. Lieferumfang....8
3. Funktionen 8
4. Laden des Akkus....9
5. Produktübersicht....9

5.1 LED-Auswertung 10
5.2 Manuelle Videoaufzeichnung 10
5.3 Aufzeichnung nach Geräuscherkennung 10
5.4 Audioaufzeichnung....10
5.5 Tastensperre 11
5.6 Zoom Funktion 11
5.7 Hardware Reset 11

1. Fernbedienung....11
2. Verwendung des Zubehörs....12

7.1 Clip in Verbindung mit dem wasserdichten Gehäuse.... 12
7.2 Saugnapf....12
7.3 Rohrklemmenbefestigung 13
7.4 Helmbefestigung 12
7.5 Verwendung der Klebeplatten 14

1. OSD Menüeinstellungen 14

8.1 Micro SD Karte einsetzen und Camcorder einschalten.... 14
8.2 Grundlegende Einstellungen....14
8.3 Fotokamera Einstellungen....15
8.4 Videokamera Einstellungen.... 14

1. Datenübertragung auf Medien....16

2. Filme und Bilder auf Wiedergabegeräte darstellen 17

3. Tipps und Tricks für gelungene Aufnahmen.... 18
4. Technische Daten.... 19
5. Entsorgung 19

1. Bestimmungsgemäße Verwendung

Dank seines 3h-Batteriebetriebs kann der ABUS Camcorder sowohl für mobile Überwachungen, als auch für Aufnahmen in Sport und Freizeit eingesetzt werden. Des Weiteren kann der Camcorder auch im Wasser verwendet werden, dank des beigelegten Gehäuses. Im kompakten Gehäuse verbirgt sich eine Full HD Kamera mit Weitwinkelobjektiv und ein Rekorder für Echtzeitaufnahmen in voller Auflösung (1080p @ 30 fps). Die Aufzeichnung läuft entweder permanent oder beginnt bei Geräuscherkennung. Die Bilddaten werden auf handelsüblichen Micro SD Karten gespeichert und lassen sich dank dem gängigen MOV Format auf jedem PC abspielen.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien. Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

2. Lieferumfang

1x	Camcorder
1x	Wasserdichtes Gehäuse
1x	Fernbedienung
1x	Saugnapf
1x	Rohrbefestigung
1x	Helmbefestigung
1x	Klebeplatte gerade
1x	Clip für wasserdichtes Gehäuse
1x	Clip für Fernbedienung

1x	Schlitten für Klebeplatte
1x	Handschlaufe
1x	Drehzubehör
1x	Klettverschluss für die Fernbedienung
1x	Inbusschlüssel für Clip
1x	USB Kabel
1x	Bedienungsanleitung

3. Funktionen

• Eingebaute hochauflösende 1080p Kamera
• Echtzeitaufzeichnung mit 1920x1080 Pixel @ 30 fps
  • Bis zu 3 Stunden Daueraufzeichnung
• Aufzeichnung in verschiedenen Auflösungen (mit oder ohne Ton)
• Einfache Wiedergabe am PC oder Fernseher dank HDMI und AV Ausgang
• Unterstützt Standard Micro SD Karten (max. 32GB)
  • Display mit OSD Menü
• Mit beigelegter Fernbedienung ist einem das Erstellen von Videos oder Bildern aus einer Entfernung von bis zu 5 Metern möglich
• Mittels extra Gehäuse bis zu 20 Meter wasserdicht
• 170° Weitwinkelobjektiv
  • 3.0, 5.0 oder 8.0 Megapixel Fotofunktion

4. Laden des Akkus

Um die eingebaute Batterie zu laden, verbinden Sie den Camcorder mit dem beigelegten USB Kabel an einen PC oder Notebook. Sie können auch andere handelsübliche 5 V DC USB Ladegeräte verwenden. Sollte die Batterie komplett leer sein, so beträgt die Ladedauer ca. 4 Stunden.

Mit dem Camcorder kann im vollgeladenen Zustand ca. 3 Stunden aufgenommen werden.

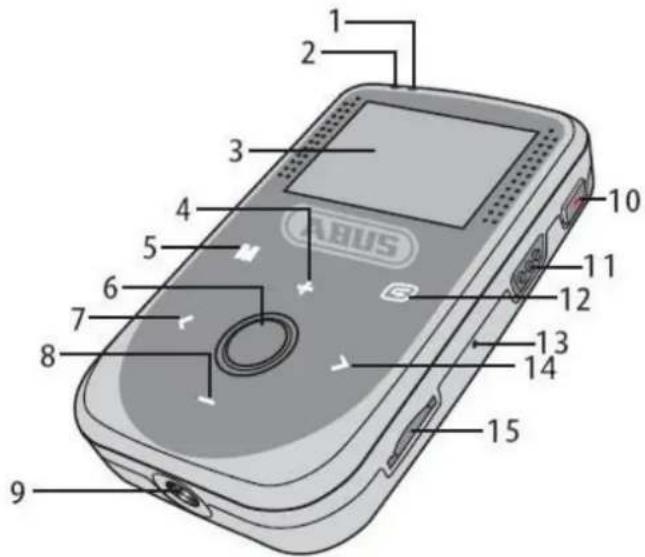

5. Produktübersicht

1	Video Status Indikator* (grün)
2	Power Status Indikator* (rot)
3	Display
4	Navigation Aufwärts / Zoom in / Audio lauter
5	Menütaste
6	OK / Fotoauslöser / Tastensperre
7	Navigation Links
8	Navigation Abwärts / Zoom out / Audio leiser
9	Gewinde für Stativ oder ähnliches
10	Videoaufnahme Start / Stopp
11	VOX Aktiviert / Deaktiviert

12	Navigation Zurück / Archiv
13	Software-Reset
14	Navigation Rechts
15	Micro SD Karten Einschub
16	Status Kameraauslöser
17	Kameralinse
18	AV Ausgang
19	Mikrofon
20	Ein- / Ausschalten
21	Mini USB Anschluss
22	HDMI Ausgang
23	Öse für Handschlaufe

Hinweis:

- Im Laufe der Anleitung werden Tasten mit *Nummer (z.B. *4, *5, *14) versehen, diese dienen als Hilfe und lassen sich mittels der Legende (5. Produktübersicht) nachschlagen.

5.1 LED-Auswertung

Die verschiedenen Farben der LEDs*1*2 haben folgende Bedeutung:

LED Farbe	Status	Beschreibung
Rot	Rot -> Aus	Aus oder Standby Modus
	Dauerhaft an	Camcorder ist bereit
	Blinkt	Camcorder lädt
Grün	Grün -> Aus	Es wird nicht aufgezeichnet
	Blinkt	Camcorder zeichnet auf

5.2 Manuelle Videoaufzeichnung

Nachdem der Camcorder eingeschaltet wurde, drücken Sie bitte die Videoaufnahme Taste *10 um die Aufnahme zu starten. Die grüne Status LED beginnt nun zu blinken. Bei erneutem betätigen der Taste *10 wird die Aufnahme beendet.

Hinweis:

• Entfernen Sie die Micro SD Karte nie während einer Aufzeichnung. Die aktuelle Aufzeichnung kann beschädigt werden und wird dadurch unbrauchbar gemacht.
• Nach Erreichen der Aufzeichnungskapazität der Micro SD Karte beginnt je nach Einstellung der Ringspeicher oder die Aufnahme wird gestoppt. Des Weiteren gibt Ihnen der Camcorder die Nachricht „Memory Full“ und ein entsprechendes SD-Kartensymbol erscheint unten Rechts auf Ihrem Display.

5.3 Aufzeichnung nach Geräuscherkennung

Nachdem Sie den Camcorder eingeschaltet haben, aktivieren Sie die Geräuscherkennung indem Sie den Schalter VOX*11 von OFF auf ON schieben. Der Camcorder zeichnet nach einer einmaligen Geräuschüberschreitung von min. 65dB automatisch für 2 Minuten auf. Wird während der Aufzeichnung der Geräuschpegel von min. 65dB wieder überschritten, wird die Aufzeichnungsdauer verlängert. Wird die Aufzeichnung innerhalb von 2 Minuten nicht ausgelöst, schaltet sich der Camcorder in Standby Modus und startet automatisch die nächste Aufzeichnung sobald die Geräuscherkennung wieder ausgelöst wird.

5.4 Audioaufzeichnung

Um eine reine Audioaufzeichnung starten zu können, müssen Sie im OSD Menü den Aufnahme Typ („Capture Mode“) ändern und die Schritte wie bei der manuellen Aufnahme einleiten. Um sich im OSD Menü zu Recht zu finden, lesen Sie bitte das Kapitel 8. OSD Menüeinstellungen.

5.5 Tastensperre

Um die Tastensperre zu aktivieren halten Sie bitte die Tastensperr- / Ok-Taste*6 für 4 Sekunden gedrückt. Nach einer kurzen Rückmeldung (Aufleuchten der Touch-Tasten) ist die Tastensperre für die berührungsempfindlichen Tasten *4*5*7*8*12*14 aktiv, um diese wieder deaktivieren zu können, wiederholen Sie bitte den Vorgang.

5.6 Zoom Funktion

Um den Zoom benutzen zu können, muss die Videoeinstellung auf eine Auflösung von 720p/60, 720p/30 oder WVGA eingestellt werden. Erst dann kann der 4-fache digital Zoom mit den Tasten *4 für „Zoom In“ und *8 für „Zoom Out“ verwendet werden.

5.7 Hardware Reset

Falls sich Ihr erworbenes Produkt aufgehängt hat bzw. es nicht mehr auf Tasten reagiert, dann benutzen Sie bitte den Resetknopf *13. Um diesen zu betätigen verwenden Sie bitte einen dünnen aber nicht spitzen Gegenstand (z.B. eine aufgebogene Büroklammer) um den Resetknopf*13 zu drücken. Dieser befindet sich seitlich am Gerät und ist mit „Reset“ gekennzeichnet. Drücken Sie diesen bitte ca. 5 Sekunden lang.

6. Fernbedienung

Um eine Fernbedienung in einen Camcorder einzulernen, führen Sie bitte folgende Schritte durch:

1. Schalten Sie den TVVR11002 Camcorder bitte aus und halten Sie die Ok-Taste *6 gedrückt. Mit gedrückter Taste, schalten Sie das Gerät wieder an. Nach dem das Gerät gestartet ist, lassen Sie die Ok-Taste*6 los.
2. Drücken Sie bei der Fernbedienung gleichzeitig die „Aufnahme Start“ und „Aufnahme Stopp“ Taste für 4 Sekunden um das Einlernen zu beenden.

Hinweis:

- Die Empfangsreichweite zwischen Fernbedienung und Camcorder beträgt je nach Umgebung und Batterie 5 Meter oder mehr.

7. Verwendung des Zubehörs

Der Camcorder kann mittels verschiedenen Clips oder Haltern an Menschen oder Dingen befestigt werden.

7.1 Clip in Verbindung mit dem wasserdichten Gehäuse

- Um an die Schrauben des Clips zu kommen, muss man diesen selbst drehen. Dies ist für die korrekte Befestigung an dem wasserdichten Gehäuse unentbehrlich.

7.2 Saugnapf

Der Saugnapf ermöglicht eine wiederabnehmbare Befestigung auf glatten Flächen wie z.B. Glas oder Marmor. Gedacht ist dieser Halter für Autos, Booten und Motorräder.

Hinweis:

- NICHT empfohlen für Snowboards oder andere Sportarten mit hohen Stoßbelastungen.

7.3 Rohrklemmenbefestigung

Die Rohrbefestigung funktioniert an allen Stangen und Rohren mit einem Durchmesser von mindestens 17 mm bis maximal. 33 mm. Somit ist die Befestigung an Lenkern, Fahrradgabeln, Überrollbügel und Windsurf- Kitsurf-Steuerstangen flexibel möglich.

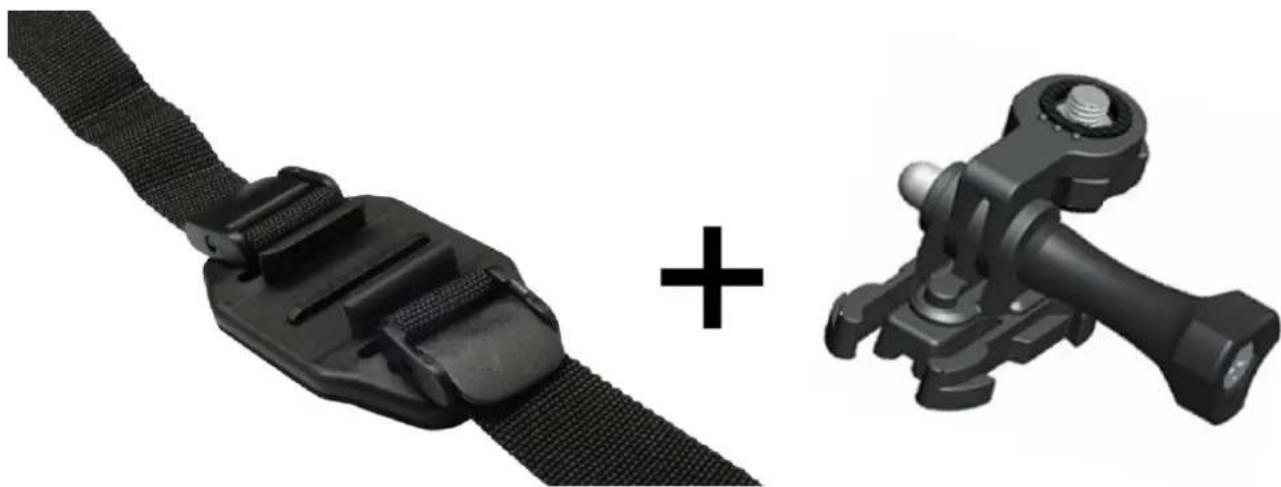

7.4 Helmbefestigung

Diese Helmbefestigung ist flexibel und wiederverwendbar zu benutzten bei belüfteten Fahrrad-, Ski-, Kajak- oder ähnlichen Sporthelmen.

7.5 Verwendung der Klebeplatten

Aufbringen einer Klebeplatte:

Beim Aufbringen einer Klebeplatte müssen folgende Sachen beachtet werden. Die Oberfläche auf der die gerade oder gebogene Klebeplatte aufgebracht werden soll, muss auf jedem Fall fest, eben und gut gereinigt sein. Um eine optimale Klebewirkung zu erzeugen, bringen Sie bitte die Platten bei Zimmertemperatur auf Ihre gewünschte Fläche an. Um einen idealen Halt des Zubehörs zu gewährleisten, müssen Sie nach aufbringen 24 Stunden warten.

Bitte beachten Sie, dass diese Klebeplatte nur einmal angebracht werden kann. Diese 3M Klebeplatte ist extrem fest und hinterlassen nach gewalttätiger Abnahme an empfindlichen Oberflächen (z.B. Autolack) Schäden.

8. OSD Menüeinstellungen

8.1 Micro SD Karte einsetzen und Camcorder einschalten

Bitte setzen Sie Ihre Micro SD Karte in den dafür vorgesehenen Steckplatz *15 ein.

Um den Camcorder einzuschalten schieben Sie den POWER Schalter *20 von OFF auf ON. Nach kurzer Zeit hören Sie ein Signalton und die rote Status LED beginnt zu leuchten.

Hinweis:

- Das Navigieren wird Ihnen mit den Tasten *4*7*8*14 ermöglicht. Bestätigen können Sie mit der Taste *6, das Verlassen des Menüs ermöglicht Ihnen die Taste *5.

8.2 Grundlegende Einstellungen

Um grundlegende Dinge einstellen zu können benutzen Sie bitte die Menütaste *5. Wenn Sie diese gedrückt haben, befinden Sie sich bei den Einstellungen des Camcorders. Durch betätigen der Navigationstaste „Rechts“ *14 kommen Sie zu den Kameraeinstellungen, durch ein erneutes drücken der Navigationstaste „Rechts“ *14 erreichen Sie die Setupeinstellungen. Ein weiteres Zeichen, dass Sie sich in den Setupeinstellungen befinden, sehen Sie im oberen rechten Bildschirmbereich.

Beispiel zu Zeit und Datum einstellen:

- Um diese richtig einzustellen, betätigen Sie die Navigationstaste „Unten“ *8 so lange bis Sie „Date / Time“ blau markiert sehen. Bestätigen Sie mit der Taste *6. Mit den Navigationstasten *4*7*8*14 und der Bestätigungstaste *6 können Sie die Uhrzeit und Datum einstellen. Sie verlassen das Menü durch zweimaliges drücken der Menütaste *5.

Hinweis:

- Alle OSD-Menüerklärungen beziehen sich auf die in der Anleitung gelesene Landessprache. Der Camcorder ist im Auslieferungszustand auf Englisch eingestellt.

Folgende Menüpunkte können Sie hier ändern:

Menüpunkt	Erklärung
Tastenton	Tastenton An / Aus.
Datumsanzeige	Zeit / Datum in den Aufnahmen einblenden Ja / Nein.
Ringspeicher	Ringspeicher an oder aus (d.h. wenn die SD-Karte voll ist, überspeichert das Gerät die ältesten Daten).
Standby Zeit	Automatische Standby Funktion zwischen 2, 5, 10 Minuten oder kein autom. Standby.
TV-Standard	In welchem TV Standard aufgenommen werden soll. (PAL wird in Europa verwendet / NTSC in Amerika).
Formatieren	Hiermit können Sie Ihre Micro SD Karte formatieren.
Werkseinst.	Gerät wird auf Werkseinstellungen bzw. Auslieferungszustand zurückgesetzt.
Sprache	Das Menü lässt sich hier in 8 verschiedene Sprachen umstellen.
Frequenz	Um Flackern in der Voransicht zu vermeiden, lässt sich zwischen 50 / 60 Hz umstellen.
Datum / Zeit	Einstellen des Datums und der Uhrzeit.

8.3 Fotokamera Einstellungen

Menüpunkt	Erklärung
Einzelaufn.	Wenn diese Option aktiviert ist, macht das Gerät beim Auslösen nur ein Foto.
Dreifachaufn.	Bei dieser Option macht die Kamera 3 Fotos bei einmal Auslösen.
Serienbilder	Hierbei macht das Gerät durchgehend alle x Sekunden ein Foto. X steht für die Sekundenanzahl die hier eingestellt wird.
Selbstausl.	Es wird ein Foto nach Ablauf der hier eingestellten Sekunden gemacht.
Auflösung	Die Fotoauflösung gibt es in 3M = 2048 × 1536 , 5M = 2592 × 1944 , 8M = 3200 × 2400 .

8.4 Videokamera Einstellungen

Menüpunkt	Erklärung
Auflösung	Hierbei kann man verschiedenen Video-Aufnahme-Auflösungen auswählen.
Bitrate	Hier lässt sich eine 6 oder 12 Mbit-Rate auswählen. Für ein Video mit höherer Qualität sollte man allerdings die 12M Option wählen.
Aufn. Modus	Mit diesem Punkt kann der Aufnahmetyp ausgewählt werden. Die Möglichkeiten belaufen sich zwischen einer reinen Audioaufnahme oder einem Video mit Audioaufnahme.

9. Datenübertragung auf Medien

Hierfür schließen Sie bitte das Produkt mittels des beigelegten USB-Kabels an Ihren Notebook bzw. Computer an. Anschließend schalten Sie das Gerät mittels Schalter *20 ein. Nach wenigen Sekunden erkennt Ihr Computer/Laptop den Camcorder und deklariert es als eigenes Laufwerk.

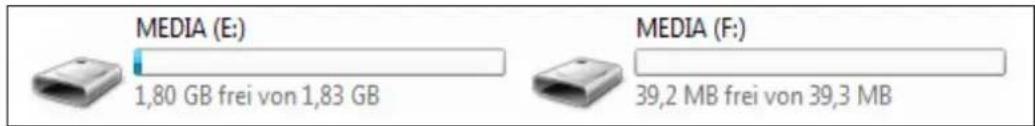

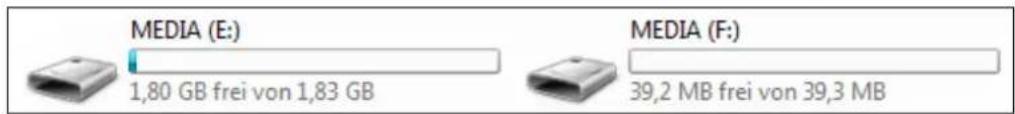

SD-Karte (im Bsp. 2GB microSD)
Interner Camcorder-Speicher

Filme und Bilder befinden sich bei diesem Beispiel im Ordner MEDIA.

Beispieldateipfad: (E:)/DCIM/100MEDIA

10. Filme und Bilder auf Wiedergabegeräte darstellen

Sie haben mehrere Möglichkeiten Ihre gemachten Videos und Bilder zu präsentieren. Hierbei sollten Sie allerdings zur Kenntnis nehmen, dass Ihr gesehenes Bild des Camcorders eins zu eins auf den jeweiligen benutzten Videoausgang weiter geleitet wird. Um in die Wiedergabe zu gelangen, nutzen Sie bitte die Taste *12 und entscheiden sich für die „Video“ oder „Foto“ Wiedergabe.

Video

Funktion	Tasten	Erklärung
Navigation	*7 / *14 / *6	*7 Zurück blättern / *14 Vorwärts blättern / *6 Start bzw. Stopp
Wiedergab egesw.	*4 / *8	Während der Wiedergabe mit *7 Schneller / *14 Langsamer
Löschen	*5	Einzelnes oder Komplettes löschen der Bilder ist möglich
Schutz	*5	Schützt Bilder vor dem Löschen über die Kamera

Foto

Funktion	Tasten	Erklärung
Navigation	*7 / *14 / *6	*7 Zurück blättern / *14 Vorwärts blättern / 6* Foto drehen
Zoom	*4 / *8	Zoom in / out mit *7 und *14 können Sie das vergrößerte Bild vertikal und durch das umschalten mit *6 horizontal Navigieren
Löschen	*5	Einzelnes oder Komplettes löschen der Bilder ist möglich
Schutz	*5	Schützt Bilder vor dem Löschen über die Kamera
Diashow	*5	Zeigt alle Bilder im Wechselintervall von 5 Sekunden an

- Mini HDMI Kabel

Mit dem mini HDMI Kabel kann man seine Videos und Bilder in einer „Full HD“ Auflösung auf einem Fernseher oder einem ähnlichem Gerät darstellen, dass diese Auflösung unterstützt.

- AV Kabel

Mittels dem AV Kabel können ebenfalls Videos und Bilder vorgezeigt werden bzw. an verschiedenen Geräten angeschlossen werden. Der AV Eingang ist weitverbreitet und dadurch sehr flexibel einsetzbar d.h. auch bei älteren Fernsehgeräten.

Hinweis:

• Um den Ton bei Betrachten eines Videos zu verändern, können Sie diesen mittels den Tasten *4 Lauter und *8 Leiser anpassen.
• Das mini HDMI Kabel ist nicht diesem Produkt beigelegt.

11. Tipps und Tricks für gelungene Aufnahmen

• Auflösung Bei Actionaufnahmen mit schnellen Bewegungen und gewollten Zeitlupen Sequenzen empfehlen wir die 720p HD Auflösung mit 60 Bildern pro Sekunde (720/60) zu wählen.
• Wasserdichtes Gehäuse Bei Verwendung des wasserdichten Gehäuses sollte man stets die Luftfeuchtigkeit bzw. die Gefahr des Beschlagens der Scheibe bei der Aufnahme beachten. Sobald große Temperaturunterschiede in Verbindung mit Luftfeuchtigkeit vorhanden sind, empfiehlt es sich deshalb auf die Linse zu achten.
• Aufnahme aus mehreren Perspektiven Es lassen sich mit der Fernbedienung mehrere Geräte bedienen, sodass eine parallele Benutzung mehrere Kameras möglich ist. So lässt sich z.B. ein „Big Air“ Sprung in vielen Varianten und Blickwinkel festhalten.
• Anbringen der Klebeplatte Beim Anbringen der Klebeplatten empfiehlt sich folgendes zu beachten: Die zu beklebende Oberfläche sollte sauber und trocken sein. Das Klebepatt 24 Stunden vor Belastung bei Zimmertemperatur auf der gewünschten Fläche aufbringen.

12. Technische Daten

TVVR11002 Camcorder
Betriebsmodus	Standalone
Auflösung Aufnahme	1080p/960p/720p/WVGA @ 30/60fps
Video/Bild Format	MOV / JPG
Speichermedium	Micro SD Karte (max. 32 GB)
Aufnahmemodi	Bilder, Dauer, Geräuscherkennung (ab 65dB)
Audio	integriertes Mikrofon / Lautsprecher
Bildaufnehmer	CMOS
Kameratyp	Farbkamera
Auflösung	3/5/8 MPx
Bildelemente (total)	3200 x 1900
Bildelemente (effektiv)	2592 x 1944
Objektiv	F2.8
Weißabgleich	Automatisch
Verstärkerregelung	Automatisch
Gegenlichtkompensation	Automatisch
Batteriebetrieb	3 Stunden Daueraufnahme
Spannungsversorgung	5 V DC
Stromaufnahme	850 mA Betrieb
Betriebstemperatur	-10°C - 60°C
Luftfeuchtigkeit	15% - 85%
Abmessungen (B x H x T)	85 x 50 x 23 mm
Gewicht	81 g

TVVR11002 Fernbedienung
Funkfrequenz	433 MHz
Schutzklasse	IP 64
Betriebstemperatur	-10°C - 60°C
Luftfeuchtigkeit	15% - 80%
Abmessungen (B x H x T)	25 x 31 x 16 mm
Gewicht	26,5 g

13. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

TVVR11002

User Manual

Version 07/2012

CE

12. Technische gegevens

SD-kort (i eksemplet 2 GB)
Internt lager

Tarjeta SD (en el ej., Micro SD de 2GB)
Memoria interna de la Camcorder

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

GB Imprint

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

E Pie de imprenta
