Tipo di prodotto	Cassa da libreria 2 vie, bass-reflex
Dimensioni (L x A x P)	135 mm x 230 mm x 220 mm
Peso	2,9 kg
Impedenza nominale	6 Ω
Risposta in frequenza	45 Hz - 40 kHz
Sensibilità	81 dB
Potenza massima ammissibile	100 W
Frequenza di crossover	3 kHz
Woofer	Cono da 10 cm
Tweeter	Dome da 2,0 cm
Tipo di cassa	Libreria, bass-reflex
Fissaggio a muro/soffitto	Fori per viti M5 (profondità 9 mm), staffe anticaduta incluse
Accessori inclusi	Cavo per cassa (2,5 m) x 2, cuscinetti antiscivolo, staffe di supporto anticaduta, viti, scheda di garanzia, manuale di istruzioni
Pulizia della cassa	Panno asciutto o detergente neutro diluito (5-6 volte acqua), strizzare. Non utilizzare prodotti chimici.
Protezione della cassa	Interruttore di protezione autoripristinante contro i sovraccarichi
Condizioni ambientali	Temperatura 15-25°C, umidità relativa 35-70%
Precauzioni di installazione	Posizionare su superficie stabile, non esporre a sole o riscaldamento, evitare condensa
Precauzioni d'uso	Non utilizzare a volume distorto, non sedersi o posare oggetti pesanti sopra
Riciclaggio	Non smaltire con i rifiuti domestici, seguire le normative locali per i RAEE

Domande frequenti - S-CN301-LR PIONEER

Come collegare le casse S-CN301-LR al mio amplificatore ?

Spegnere l'amplificatore. Allentare i morsetti di ingresso sul retro della cassa, inserire i fili spelati del cavo della cassa in ciascun foro (rosso = positivo, nero = negativo), quindi serrare le viti. Collegare l'altra estremità ai morsetti di uscita dell'amplificatore rispettando la polarità. È possibile utilizzare anche spine a banana dopo aver rimosso il cappuccio del morsetto.

Come posizionare le casse per un buon suono stereo ?

Posizionare le casse su un pavimento solido, equidistanti dalla posizione di ascolto e dalla parete posteriore. Utilizzare cavi della stessa lunghezza. Regolare i bassi avvicinando o allontanando le casse dal muro. Idealmente, i tweeter dovrebbero essere all'altezza delle orecchie in posizione seduta.

Come pulire la cassa ?

Strofinare la cassa con un panno asciutto. Se necessario, inumidire un panno con un detergente neutro diluito (5-6 volte acqua) e strizzarlo bene prima di strofinare. Non utilizzare mai diluente, benzina, insetticida o prodotti chimici, poiché danneggerebbero la superficie.

Cosa fare se il suono è distorto o la cassa si ferma ?

Ridurre immediatamente il volume dell'amplificatore. La cassa è dotata di un interruttore di protezione autoripristinante che la protegge in caso di sovraccarico. Attendere alcuni secondi per il ripristino. Evitare di spingere un amplificatore di bassa potenza a volume alto, poiché la distorsione potrebbe danneggiare i diffusori.

Come montare le casse a muro o a soffitto ?

Utilizzare le staffe di supporto anticaduta incluse. Fissarle con le viti M5 nei fori previsti sul retro (profondità 9 mm). Passare un cordone robusto (non incluso) nella staffa e fissarlo saldamente a una parete o soffitto in grado di sostenere almeno 2,9 kg. Non montare la cassa direttamente in altezza senza cordone. Verificare la solidità dopo l'installazione.

Qual è l'impedenza della cassa S-CN301-LR ?

L'impedenza nominale è 6 Ω. Collegare queste casse a un amplificatore con impedenza di carico di 6 Ω (verificare la dicitura '6 Ω' sui morsetti di uscita dell'amplificatore).

Posso utilizzare spine a banana per il collegamento ?

Sì, è possibile utilizzare spine a banana. Prima di inserirle, rimuovere il cappuccio che copre il morsetto della cassa. Assicurarsi che le connessioni siano salde per evitare disturbi o interruzioni.

Come fissare i cuscinetti antiscivolo ?

Incollare i cuscinetti antiscivolo ai quattro angoli della faccia inferiore della cassa, quella a contatto con il pavimento. Per un fissaggio sicuro, appoggiare prima la cassa su un tessuto morbido. Se la superficie è scivolosa, prendere ulteriori precauzioni.

Come rimuovere la griglia anteriore ?

Per rimuovere la griglia, posizionare le mani in basso e tirare delicatamente verso l'esterno, quindi fare lo stesso in alto. Per riposizionarla, allineare i quattro fori sul retro della griglia con i perni della cassa e premere saldamente.

Come proteggere il mio udito da volumi elevati ?

Impostare il volume a un livello basso prima di aumentarlo gradualmente fino a un livello confortevole, esente da distorsione. Una volta regolato, non toccare più il pulsante. Essere consapevoli dell'ambiente circostante e non utilizzare le cuffie durante la guida. Il volume eccessivo può danneggiare permanentemente l'udito.

MANUALE UTENTE S-CN301-LR PIONEER

Vi ringraziamo per averere acquistato quello prodotto Pioneer.

Prima di usare il prodotto, leggere quello istruzioni per l'uso in modo da saperlo utilizzato correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

• L'impedenza nominale di questo diffusore è 6 Ω. Collegare i diffusori ad un amplificatore avente impedenza di carico andante da 6 Ω (un modello da "6 Ω" visualizzato sui terminali di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingressso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza altri il massimo concesso.
• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumiccessivi dell'amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a produrre alto volumi. La distorsione armonica dell' amplificatore aumenterebbe e potreste danneggiare il diffusore.

Attenzione: installmente

• Prima di fare collegamenti, spegnere i propri components AV, scollegarli e consultrame i manuali. Controllare di avere usato i cavi di collegamento corretti.
• Non installare il diffusore in zone esposte a luce solare diretta o vicino a fonti di calore. Tali condizioni infatti possono causare la deformazione del legno e delle sue finiture, e quando la deformazione del cabinet o la scoloritura e danneggiamento dei diffusori.

Le condizioni considerate sgradevoliagliesseri umani sono negativeancheperidiffusori.Fornendo un ambiente confortevole per tutti idiffusori li aiuterete a rendere al massimo.Le caratteristiche ambientali devono essere le seguenti:

Temperatura: da 15^ a 25^

Umidità relativa: dal 35% al 65% (inverno) dal 40% al 70% (estate)

• Se si usano climatizzatori o stufe per rinfrescare o riscaldare rapidamente degli ambienti, prendere misure per evitare l'ecccessiva deumidificazione.
• Evitare diMETTERE il diffusore vicino a finestre, dato che l'aria dall'esterno cui couse la formazione di condensa all'interno del diffusore.

Attenzione: in uso

• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino.
  Non posare oggetti grandi o pesanti sul diffusore.
• Il diffusore possie de un interruptro di circuito automatico che lo protege dal sovraccarico di segnale. Se il diffusore viene silanziato a causa di segnale in ingresso di livello eccessivo, abbassare il volume con l'amplificatore ed attendere quale secondo. L'interruttore di circuito si attiva automaticamente, riattivando i diffusori.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbebastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e ricicchio.

I privati cattadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metod di smaltimento.

In isto mode si e sicuri che il proprio prodotto eliminato subir il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_It

Normedi installmente

Scelta della posizione di INSTALLazione dei diffusori

• I suoni riprodotti dal diffusore vengono lavorativi nelle condizioni dell'ambiente di ascolto.

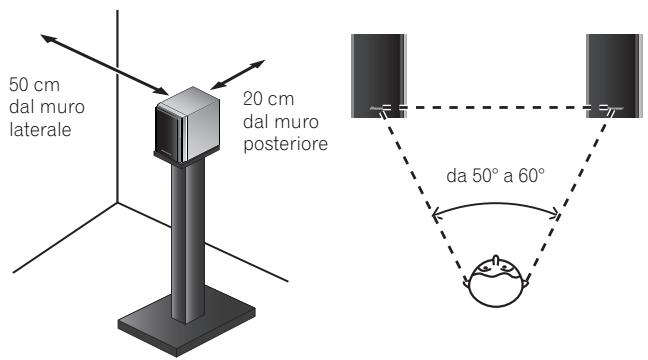

• Per ottenerile il suono migliorie possibile, scegliere un pavimento solido sul quale appoggiare i diffusori e posizionarli nel modo visto qui sopra. I bassi POSSONO venire regolati avincinando o allontanando i diffusori dal muro posteriore. Regolare i diffusori in modo che siano equidistanti dalle rispettive pareti in modo che il suono sia bilanziato.
• I diffusori sinistro e destro per garantire una buona stereofonia devono essere equidistanti alla posizione di ascolto. Usare per ciascun diffusore cavi della stessa lunghezza.
• Se la stanza ha molto riverbero, si raccomandano tendaggi pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo. Per ottenere risultati ottimali, coprire del tutto le pareti.

Attenzione

• Non installare il diffusore su superfici loro stabili. Esso in caso di caduta cui cause incidenti e danneggiarsi.
• Questi diffusori sono del tipo da scaffale e danno le loro massime prestazioni se appoggiati su di una superficie solida ed in piano. Posando i diffusori direttamente sul pavimento siavrà un suono rimbombante e poco definito. In condizioni ideali i tweeter devono trovarsi a livello degli orecchi nella posizione di ascolto.
• Questa unità ha due fori per viti sul suo fondo. Questi fori sono intesi per fissare una staffa o una base per diffusori. Le staffe per diffusori sono disponibili in commercio e sono essere usate per installare i diffusori su di una parete o soffitto. Il diagramma a destra molto le distance e le dimensioni dei fori. Scegliere una staffa per diffusori capace di sostenere almeno 2,9 kg. Leggere attendamente le norme per la sicurezza di queste istruzioni per Usare viti M5. Profondità delle fori delle viti: 9 mm 60 mm

I'uso e le istruzioni che arrivagnano la staffa. I diffusori non installati correttamente sono un pericolo.

Installazione dell'accessorio anticaduta

• Controllare che il muro su cui si intende installare i diffusori sua sufficientemente forte da sostenerli.

• Far passare una corda robusta da acquisitorii separatamente atraverso l'accessorio anticaduta per fissare bene il diffusore alla parete. Verificare che la parete cui si fissa il diffusore sia sufficientemente forte da sostenere il peso del diffusore. Fissato il diffusore, controllare che non possa cadere.

• Non fissare l'accessorio anticaduta direttamente alla parete. Esso deveVenire usato solo insieme ad una corda robusta per evitare che il diffusore possa cadere.

• Non installare i diffusori in alto su di un soffitto o su di una parete. La griglia è staccabile e quando, se installare in alto, cui cadere e causare danni e ferimenti.
• Usando solo le viti accluse, fissare gli accessori anticaduta ai fori sul fondo dei diffusori.

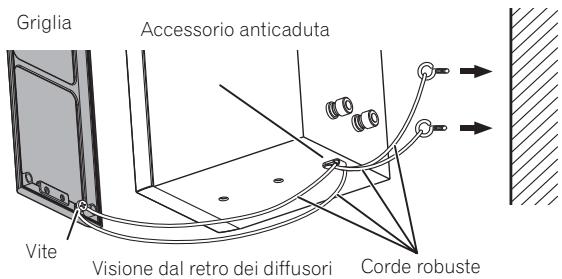

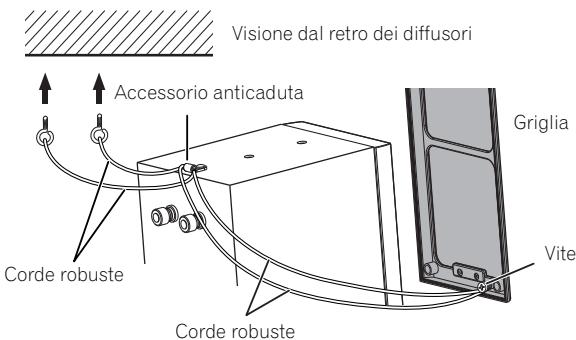

Esempi di installatione del diffusore facendo uso dell'accessorio anticaduta

Installazione su di un muro

Installazione sul soffitto

• Allentare la vite sul retro della griglia di un giro, poi legarvi attorno una corda robusta varie volte e stringerla.
• Far passare due corde robusteattraverso l'accessorio anticaduta e fissare il diffusore alla parete o al soffitto nel modo molto in figura.
• Se si installano i diffusori su di un muro o soffitto, controlling che la superficie scelta regga almeno 2,9kg . Se non si è sicuri possa sostortare tale peso, consultare un technician specializzato.
• Se si installa un diffusori sul soffitto,esso risulta rivolto verso il basso.Orientare il diffusore in modo che il logo Pioneer sulla griglia sia orientato normalmente.
• Dopo averli installati, controllare che i diffusori siano ben fissati.

Importante

• Pioneer non è responsable per incidenti o danni risultanti da un'installazione scorretta, da un uso scorretto o da modifiche del prodotto, oppure da disastri naturali.

Applicazione dei cuscinetti antiscivolamento

L'uso dei cuscinetti antiscivolamento è raccommando in certe postizioni di installatione. Applicare i cuscinetti ai quattro angoli del fondo del diffusore. Tenere presente che, a seconda della posizione, i cuscinetti possono non offrirse sufficiente resistenza per impedire lo scivolamento dei diffusori, che quindi devono venire installati in postizioni che non causino scivolamenti.

Attenzione

• Per permettere l'application sicura dei cuscinetti antiscivolamento, posare il diffusore su di un panno o un simile materiale.

Applicazione e rimozione della griglia

La griglia anteriore può, se necessario,Venireolta.Per farlo,fare quanto segue:

1 Per togliere la griglia,METTERE le dita sul suo fondo e tirare piano in fuori.Fare lo stesso poi in alto e staccarla.
2 Per rimettere la griglia, allineare i quattro fori sul suo retro e i perni del diffusori, quindi premere con forza.

Collegamenti

1 Spagnere l'amplificatore.

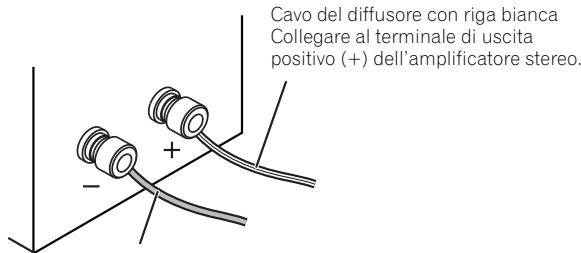

2 Collegare i cavi dei diffusori ai terminali di ingressso sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (-) nero.

Allentare le manopole dei terminali di ingresso ed insertire i fili dei diffusori in ciascun foro dei terminali, quindi stringere le manopole.

Cavo del diffusore sulla riga bianca

Collegare al terminale di uscita negativo (-)

dell' amplificatore stereo.

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

Attenzione

• Poteteanchecollegareiterminali dei diffusori con unospinottoa banana.
• Prima di usare connettori a banana, togliere i cappucci che coprono i terminali dei diffusori.
• Dopo aver rimesso aippo i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispetti terminali. Collegamenti scadenti sono causare rumore ed interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico posto sull'amplificatore è eccessivo. Questo può impedire il funzionamento dell'amplificatore o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un amplificatore, non si otterra un normale effetto stereo se le polarità di uno dei diffusori (+, -) viene invertita.

AVVERTENZA

I terminali degli altoparlanti sono molto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A1_It

Dati tecnici

Cassa. Tipo bass-reflex da scaffale
Configurazione .A 2 vie
Woofer. Cono da 10 cm
Tweeter .Cupola da 2,0 cm
Impedenza nominale 6 ±b
Risposta in frequenza. Da 45 Hz a 40 kHz
Sensibilità 81 dB
Potenza massima 100 W
Frequenza di incrocio. 3 kHz
Dimensioni esterne 135 (L) mm x 230 (A) mm x 220 (P) mm
Peso 2,9 kg

Accessor in dotazione

Cavo dei diffusori (2,5 m) 2
Cuscinetti antiscivolamento 2 set
Accessorio anticaduta 2
Viti per l'accessorio anticaduta 2
Scheda di garanzia
Istruzioni per l'uso (questo documento)

Nota

L'S-CN301-LR viene spedito con un dotazione due diffusori.
- I dati tecnici ed il design sono soggetti a modifiche nella preavviso a causa di migliorie.

Tutt i diritti riservati.
