S-CN301-LR - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Boekenplankluidspreker 2-weg, bass-reflex
Afmetingen (B x H x D)	135 mm x 230 mm x 220 mm
Gewicht	2,9 kg
Nominale impedantie	6 Ω
Frequentierespons	45 Hz - 40 kHz
Gevoeligheid	81 dB
Maximaal toelaatbaar vermogen	100 W
Overgangsfrequentie	3 kHz
Woofer	10 cm conus
Tweeter	2,0 cm koepel
Kisttype	Boekenplank, bass-reflex
Bevestiging muur/plafond	M5 schroefgaten (diepte 9 mm), meegeleverde valbeveiligingsbeslag
Meegeleverde accessoires	Luidsprekerkabel (2,5 m) x 2, antislipkussentjes, valbeveiligingssteunen, schroeven, garantiekaart, gebruiksaanwijzing
Reiniging van de kast	Droge doek of verdund neutraal reinigingsmiddel (5-6 keer water), uitwringen. Geen chemische producten gebruiken.
Beveiliging van de luidspreker	Zelfherstellende overbelastingsbeveiliging
Omgevingscondities	Temperatuur 15-25°C, relatieve luchtvochtigheid 35-70%
Installatievoorzorgsmaatregelen	Plaats op stabiel oppervlak, niet blootstellen aan zon of verwarming, condensatie vermijden
Gebruiksvoorzorgsmaatregelen	Niet gebruiken met vervormd volume, er niet op zitten of zware voorwerpen plaatsen
Recycling	Niet met het huishoudelijk afval weggooien, volg de lokale regelgeving voor AEEA

Veelgestelde vragen - S-CN301-LR PIONEER

Hoe sluit ik de S-CN301-LR luidsprekers aan op mijn versterker?

Zet de versterker uit. Draai de ingangsklemmen aan de achterkant van de luidspreker los, steek de gestripte draden van de luidsprekerkabel in elk gat (rood = positief, zwart = negatief) en draai de knoppen weer vast. Sluit het andere uiteinde aan op de uitgangsklemmen van de versterker met de juiste polariteit. U kunt ook banaanstekkers gebruiken nadat u de dop van de klem heeft verwijderd.

Hoe plaats ik de luidsprekers voor een goede stereogeluid?

Plaats de luidsprekers op een stevige vloer, op gelijke afstand van de luisterpositie en de achterwand. Gebruik kabels van gelijke lengte. Pas de bastonen aan door de luidsprekers dichter bij of verder van de muur te plaatsen. Idealiter bevinden de tweeters zich op oorhoogte in zittende positie.

Hoe reinig ik de kast van de luidspreker?

Veeg de kast af met een droge doek. Indien nodig, bevochtig een doek met een verdund neutraal reinigingsmiddel (5 tot 6 keer water) en wring deze goed uit voordat u wrijft. Gebruik nooit thinner, benzine, insecticide of chemische producten, omdat dit het oppervlak beschadigt.

Wat te doen als het geluid vervormd is of de luidspreker stopt?

Verlaag onmiddellijk het volume van de versterker. De luidspreker is uitgerust met een zelfherstellende beveiliging die deze beschermt bij overbelasting. Wacht enkele seconden totdat deze weer inschakelt. Vermijd het opdrijven van een laag vermogen versterker tot hoog volume, omdat vervorming de luidsprekers kan beschadigen.

Hoe bevestig ik de luidsprekers aan de muur of het plafond?

Gebruik de meegeleverde valbeveiligingssteunen. Bevestig deze met de M5 schroeven in de daarvoor bestemde gaten aan de achterkant (diepte 9 mm). Haal een stevig koord (niet meegeleverd) door de steun en bevestig het stevig aan een muur of plafond dat ten minste 2,9 kg kan dragen. Monteer de luidspreker niet direct hoog zonder koord. Controleer de stevigheid na installatie.

Wat is de impedantie van de S-CN301-LR luidspreker?

De nominale impedantie is 6 Ω. Sluit deze luidsprekers aan op een versterker waarvan de belastingsimpedantie 6 Ω is (controleer de vermelding '6 Ω' op de uitgangsklemmen van de versterker).

Kan ik banaanstekkers gebruiken voor de aansluiting?

Ja, u kunt banaanstekkers gebruiken. Verwijder vóór het insteken de dop die de luidsprekerklem bedekt. Zorg dat de verbindingen stevig zijn om storingen of onderbrekingen te voorkomen.

Hoe bevestig ik de antislipkussentjes?

Plak de antislipkussentjes op de vier hoeken van de onderkant van de luidspreker, die in contact komt met de vloer. Voor een veilige bevestiging, plaats de luidspreker eerst op een zachte doek. Als de ondergrond glad is, neem dan extra voorzorgsmaatregelen.

Hoe verwijder ik het voorrooster?

Om het rooster te verwijderen, plaats uw handen onderaan en trek voorzichtig naar buiten, doe hetzelfde bovenaan. Om het terug te plaatsen, lijn de vier gaten aan de achterkant van het rooster uit met de pinnen van de luidspreker en druk stevig aan.

Hoe bescherm ik mijn gehoor tegen harde volumes?

Stel het volume in op een lager niveau voordat u het geleidelijk verhoogt tot een comfortabel, vervormingsvrij niveau. Raak de knop niet meer aan nadat het is ingesteld. Wees bewust van uw omgeving en gebruik geen koptelefoon tijdens het rijden. Overmatig volume kan permanent gehoorbeschadiging veroorzaken.

GEBRUIKSAANWIJZING S-CN301-LR PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werkig. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Voordatu begint

• De nominale impedantie van deze luidsprekers is 6 . Sluit de luidsprekers op een versterker aan met een belastingsimpedantie van 6 (een model met het opschrift "6 " op de luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in ache te nemen:

• De stroomtoevoer maar de luidsprekers mag het maximaal toelaatbare ingangsvermögen Niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verrorming van de versterker za toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Schakel de AV-apparatuuruit, haal de stekker iut het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluten van apparatuur. Zorg dat u de juiste aansluitkabels gekrukt.
• Zet de luidsprekers Niet op een planta die blootgesteld staat aan direct zonlicht of in de buurt van een verwarming. Dergelijkke omstandigheden können resulteren in krimpen van het hout en de afwerking, wat kan leiden tot verworming van de behuizing, verkleuring of beschadiging van de luidsprekers. Omstandigheden die u als onplezierig ervaart,+zijn meestal ook Niet goed voor de luidsprekers. Wanner u de luidsprekers in een comfortabile omgeving opstelt, zullen ze de Beste prestatie leveren. De Beste omgevingsomstandigheden zijn als volgt:

Temperatuur: 15 °C tot 25 °C

Relatieve vochtigheid: 35% tot 65% (winter) 40% tot 70% (zomer)

• Als u een airconditioning of kachel gebruikt om de kamer snel te koelen of te verwarmen, moet u ervoor zorgen dat deruimte Niet te sterk ontvochtig worden.
• Zet de luidspreker Niet te zich bij een raam want door de buitenlucht kan er condens binnenin de luidspreker ontstaan.

Let op: gebruik

• Laat de luidspreker Niet gedurende langere tijd verrormd geluid weergeven. Dit kan resulteren in brand.
• Ga Niet op de luidspreker zitten of staan en LAST ook nicht kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.
• De luidspreker is uitgerust met een ingebouwdecircuitonderbreker met automatische herstelfunctie die de luidspreker beschermt gegen signaloverbelasting. Als het geluid van de luidspreker wegvalt als gezolg van een te hoog ingangssignaal, verlaagt u het volume op de versteker en wacht dan eenaar seconden. De circuitonderbreker zal de luidsprekers automatisch uitschakelen en daarna weeinschakelen.

Schoonmaken van de luidsprekerbehuzing

Bij normala gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze können de afwerking aantasten.

Deponeer dit product Niet bij het gewone huishoudelijk afval wanner u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreiben verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen konnen particulieren hun gebruike elektronische producten Gratis bij de waarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met deplaatselijke overheid voor informatatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

K058b_A1_NI

Installatie

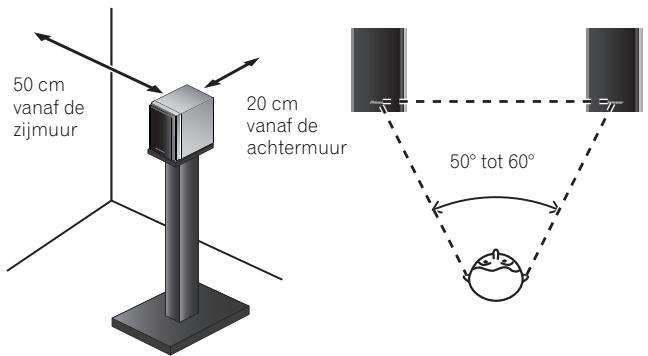

Kiezen van een plaat voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven, worden op verschidene manieren beinvloed door de omstandigheden in de luisterruimte.
• Voor een optimale geluidsweergave dient u de luidsprekers op een stevige ondergrond te zetten en in de hierboven afgebeelde positie. De lage tonen+kennen aangepast worden door de luidsprekers zichter of verdier van de achtermuur te zetten. Plaats de luidsprekers zo dat deze op gelijke afstand van de zichmuren staan om een gebalanceerde weergave te verkrijgen.
• Plaats de linker en de rechter luidspreker op gelijke afstand van uw luisterplaats voor een goed stereogeluid. Gebruik luidsprekerkabels van bezelfde lengte voor de luidsprekers.
• Als er veel nagalm in de kamer is, raden wij u aan ditke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.

Let op

• Zet de luidspreker Niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanner deze omvalt of de apparatuur kan beschadigd worden.
• Deze luidsprekers zijn boekenplanktype luidsprekers die de Beste prestaties leveren wanner ze op een stevig en horizontalaoppervlak worden geplaatst, dat op enige afstand is van de vloer. Als u de luidsprekers direct op de vloer zet, resulteert dit in een dreunend en Niet goed gedefinieerd geluid. De tweeters要去en in het ideale geval op oorhoogte� wanner u op de luisterplaats zit.
• Dit apparaat heeft twee schroefgaten in het onderpaneel. Deze gaten zijn bedoeld voor de bevestiging van een luidsprekerbeugel of luidsprekerstandaard. Luidsprekerbeugels zich los verkrijgbaar en+kunnen worden gebruikt om de luidsprekers aan een muur of aan het plafond te bevestigen. In de afbeelding rechts hiernaast ziet u de afstand+tussen de gaten en de grootte van de gaten.

Wanner u een luidsprekerbeugel uiktkiest, let er dan op dat deze minimaal 2,9 kg kan dragen. Lees de veiligheidsinstructies in deze handleding en ook de instructies die bij de beugel worden geleverd. Luidsprekers die nicht juist bevestigd zich, leveren een gevaar op.

Montage van de veiligheidssteun

• Controller of de muur waaraan u de luidsprekers wilt bevestigen sterk genoeg is om het gewicht van de luidsprekers te dragen.
• Steek een los verkrijgbare sterke kabel door de veiligheidssteun om de luidspreker stevig aan de muur te bevestigen. Zorg dat de muur waaraan u de luidspreker vastmaakt stevig genoeg is om het gewicht van de luidspreker te dragen. Controller na het vastmaken van de luidspreker of deze Niet meer kan vallen.
• Bevestig de veiligheidssteun Nietrechtstreeks aan de muur. De steun mag alleen samen met een sterke kabel worden gezruikt. Dit om te voorkomen dat de luidspreker toch nog valt.
• Monteer de luidsprekers Niet boven u aan het plafond of aan een muur. Het luidsprekerfront is afneembaar en de kans bestaat dat het front valt en beschadiging of letsel veroorzaakt als de luidspreker boven u is gemonteerd.
• Maak met de bijgeleverde schroeven de veiligheidsteunen vast aan de gaten in de onderkant van de luidsprekers.

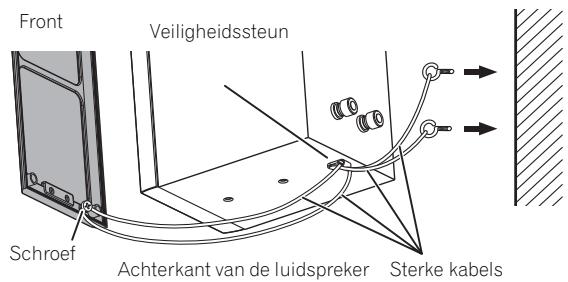

Voorbeelden van het montage van de luidspreker met behulp van de verilgheidsteun

Bevestigbing aan de muur

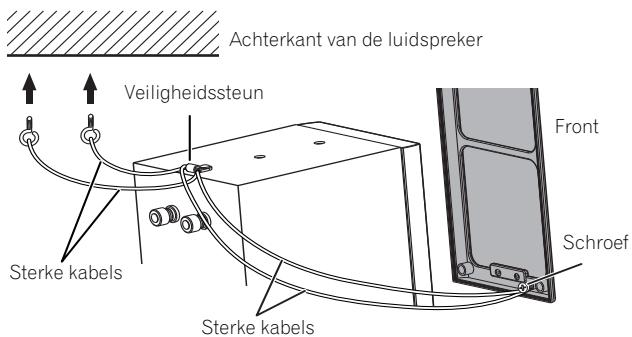

Bevestiging aan het plafond

• Draai de schroef aan de achterkant van het front los, wikkel de sterke kabel een paar maal om de schroef en draai de schroef dan vast.
• Steek twee sterke kabels door de veiligheidssteunen en maak de luidspreker zoals boven getoond aan de muur of het plafond vast.
• Als u de luidsprekers aan de muur of het plafond bevestigt, controlleren dan eerst of het bevestigingsoppervlak minimaal 2,9 kg kan dragen. Als u dit nicht zeker weet, roep dan de hulp van een vakman in.
• Wanner de luidspreker aan het plafond worden bevestigd, moet de luidsprekeraarbeneden worden gericht. Draai de luidspreker zodenig dat het Pioneer-logop het luidsprekerfront normal kan worden gelezen.
• Controller na de bevestiging of de luidsprekers stevig vastzitten.

Belangrijk

• Pioneer kan nicht aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.

Aanbrengen van de antislipkussentjes

Afhankelijk van de installmentieplaats kan het nodig zijn om de antislipkussentjes aan te brengen. Breng de kussentjes op de vier hoeken aan van de luidsprekerkant die op de ondergrond rust. In sommige gevallen is het möglichk dat de kussentjes Niet voldoende wrijving geen om slippen te voorkomen, dus let er goed op dat de luidsprekers Niet op eenplaats staan waar ze kunnen gaan glijden.

Let op

• Om te voorkomen dat er beschadigingen ontstaan bij het aanbrengen van de antislipkussentjes,要去 u de luidspreker op een zachte doek of iets dergelijks leggen.

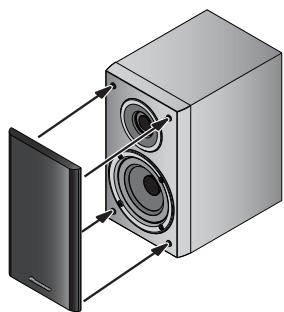

Bevestigen en verwijderen van het front

Indien gewenst kan het luidsprekerfront verwijderd worden. Volg voor het verwijderen de onderstaande instructies:

1 Om het front te verwijdenen, pakt u de onderkant van het front met uw handen vast en trekt het front dan voorzichtig aan voren. Doe hetzelfde aan de bovenkant om het front volledig los te make.
2 Om het front te bevestigen, lijnt u de vier gaten in de城县.
3 Achterkant van het front uit met de pennen op de luidspreker waarna u het front gegen de luidspreker drukt.

Aansluitingen

1 Schakel de versterkeruit.

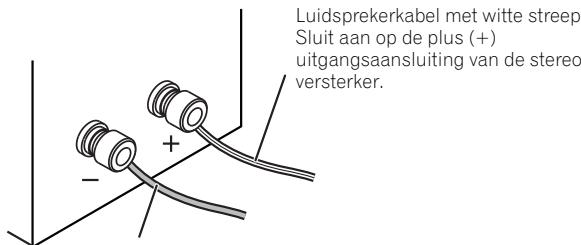

2 Sluit de luidsprekerkabels op de ingangsaansluitingen aan dechterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).

Draai de knopjes op de ingangsaansluitingen los en steek de draden van de luidsprekerkabels in de aansluitingen, waarna u de knopjes waar vastdraait.

Luidsprekerkabel zonder streep

Sluij aan op de min (-) uijtgangsaansluiting van de

stereo versteller.

3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

Let op

• U(Int)knt ook een luidsprekerkabel met banaanstekker gebruiken.
• Bij gebruik van een banaanstekker要去 u eerst de kapjes van de luidsprekeraansluitingen verwijdenen.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u Lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is möglichk dat de versterker dan Niet meer werkten en deze kan zichs worden beschadigd.
• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgeekerde polariteit (+, -) is aangesloten, zal er geen normala stree-effect worden verkreten.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluien en losmaken van de luidsprekerkabels,要去 de stekker uit het stopcontact halen voordat u Niet geisoleerde onderdelen aanraakt.

D3-4-2-2-3_A1_NI

Technische gegevens

Behuizing. Basreflex, boekenplanktype
Luidsprekersysteme 2-wegsysteme
Woofer. 10 cm conus
Tweeter 2,0 cm koepel
Impedantie. 6
Frequentiebereik .45 Hz tot 40 kHz
Gevoeligheid .81 dB
Maximaal vermogen. 100 W
Wisselfrequentie 3 kHz
Buitenafmetingen. 135 (B) mm x 230 (H) mm x 220 (D) mm
Gewicht 2,9 kg

Bijgeleverde accessoires

Luidsprekerkabel (2,5 m) 2
Antislipkussentjes. 2 sets
Veiligheidssteun 2
Schroeven voor verilgheidssteun 2
Garantiebewijs
Handleiding (dit document)

Opmerking

• De S-CN301-LR bestaat UIT twee luidsprekersystemen.
• Wijzigingen in ontwerp en technische geveens voorbehonden, zonder voorafgaande kennisgeving.

Alle rechten voorbehonden.
