Produkttyp	2-Wege Regallautsprecher, Bassreflex
Abmessungen (B x H x T)	135 mm x 230 mm x 220 mm
Gewicht	2,9 kg
Nennimpedanz	6 Ω
Frequenzgang	45 Hz - 40 kHz
Empfindlichkeit	81 dB
Maximal zulässige Leistung	100 W
Übergangsfrequenz	3 kHz
Woofer	10 cm Konus
Tweeter	2,0 cm Kalotte
Gehäusetyp	Regal, Bassreflex
Wand-/Deckenbefestigung	M5 Schraublöcher (Tiefe 9 mm), Sturzsicherungen im Lieferumfang
Mitgeliefertes Zubehör	Lautsprecherkabel (2,5 m) x 2, rutschfeste Pads, Sturzsicherungen, Schrauben, Garantiekarte, Bedienungsanleitung
Reinigung des Gehäuses	Trockenes Tuch oder verdünntes Neutralreiniger (5-6 mal Wasser), auswringen. Keine Chemikalien verwenden.
Lautsprecherschutz	Selbstrückstellender Überlastschutz
Umgebungsbedingungen	Temperatur 15-25°C, relative Luftfeuchte 35-70%
Installationshinweise	Auf stabiler Oberfläche platzieren, nicht direkter Sonneneinstrahlung oder Heizung aussetzen, Kondensation vermeiden
Nutzungshinweise	Nicht bei verzerrter Lautstärke verwenden, nicht darauf sitzen oder schwere Gegenstände darauf abstellen
Entsorgung	Nicht mit dem Hausmüll entsorgen, örtliche Vorschriften für Elektroschrott beachten

Häufig gestellte Fragen - S-CN301-LR PIONEER

Wie schließe ich die Lautsprecher S-CN301-LR an meinen Verstärker an?

Schalten Sie den Verstärker aus. Lösen Sie die Eingangsklemmen auf der Rückseite des Lautsprechers, stecken Sie die abisolierten Enden des Lautsprecherkabels in die jeweiligen Löcher (rot = positiv, schwarz = negativ), und ziehen Sie die Knöpfe fest. Verbinden Sie das andere Ende mit den Ausgangsklemmen des Verstärkers unter Beachtung der Polarität. Sie können auch Bananenstecker verwenden, nachdem Sie die Kappen der Klemmen entfernt haben.

Wie positioniere ich die Lautsprecher für einen guten Stereoklang?

Stellen Sie die Lautsprecher auf einen festen Boden, gleich weit von der Hörposition und der Rückwand entfernt. Verwenden Sie Kabel gleicher Länge. Passen Sie die Bässe an, indem Sie die Lautsprecher näher oder weiter von der Wand entfernen. Idealerweise sollten sich die Hochtöner auf Ohrhöhe in sitzender Position befinden.

Wie reinige ich das Gehäuse des Lautsprechers?

Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Bei Bedarf befeuchten Sie ein Tuch mit verdünntem Neutralreiniger (5 bis 6 mal Wasser) und wringen Sie es gut aus, bevor Sie reiben. Verwenden Sie niemals Verdünner, Benzin, Insektizide oder Chemikalien, da dies die Oberfläche beschädigen würde.

Was tun, wenn der Ton verzerrt ist oder der Lautsprecher stoppt?

Reduzieren Sie sofort die Lautstärke am Verstärker. Der Lautsprecher ist mit einem selbstrückstellenden Schutzschalter ausgestattet, der ihn bei Überlastung schützt. Warten Sie einige Sekunden, bis er sich wieder einschaltet. Vermeiden Sie es, einen Verstärker mit geringer Leistung auf hohe Lautstärke zu treiben, da die Verzerrung die Lautsprecher beschädigen kann.

Wie montiere ich die Lautsprecher an der Wand oder Decke?

Verwenden Sie die mitgelieferten Sturzsicherungen. Befestigen Sie sie mit den M5-Schrauben in den dafür vorgesehenen Löchern auf der Rückseite (Tiefe 9 mm). Führen Sie ein stabiles Seil (nicht im Lieferumfang) durch die Öse und befestigen Sie es fest an einer Wand oder Decke, die mindestens 2,9 kg tragen kann. Montieren Sie den Lautsprecher nicht ohne Seil in der Höhe. Überprüfen Sie die Festigkeit nach der Installation.

Wie hoch ist die Impedanz des Lautsprechers S-CN301-LR?

Die Nennimpedanz beträgt 6 Ω. Schließen Sie diese Lautsprecher an einen Verstärker an, dessen Lastimpedanz 6 Ω beträgt (überprüfen Sie die Angabe '6 Ω' an den Ausgangsklemmen des Verstärkers).

Kann ich Bananenstecker für den Anschluss verwenden?

Ja, Sie können Bananenstecker verwenden. Entfernen Sie vor dem Einstecken die Kappe, die die Lautsprecherklemme abdeckt. Stellen Sie sicher, dass die Verbindungen fest sind, um Störungen oder Unterbrechungen zu vermeiden.

Wie befestige ich die rutschfesten Pads?

Kleben Sie die rutschfesten Pads auf die vier Ecken der Unterseite des Lautsprechers, die mit dem Boden in Kontakt kommt. Für eine sichere Befestigung legen Sie den Lautsprecher zunächst auf ein weiches Tuch. Wenn der Standort rutschig ist, treffen Sie zusätzliche Vorsichtsmaßnahmen.

Wie entferne ich das Frontgitter?

Zum Entfernen des Gitters setzen Sie Ihre Hände unten an und ziehen Sie vorsichtig nach außen, dann wiederholen Sie dies oben. Zum Wiedereinsetzen richten Sie die vier Löcher auf der Rückseite des Gitters mit den Stiften des Lautsprechers aus und drücken Sie es fest ein.

Wie schütze ich mein Gehör vor hoher Lautstärke?

Stellen Sie die Lautstärke auf einen niedrigen Pegel ein, bevor Sie allmählich auf einen angenehmen, verzerrungsfreien Pegel erhöhen. Nach der Einstellung berühren Sie den Regler nicht mehr. Seien Sie sich Ihrer Umgebung bewusst und verwenden Sie beim Fahren keine Kopfhörer. Übermäßige Lautstärke kann das Gehör dauerhaft schädigen.

BEDIENUNGSANLEITUNG S-CN301-LR PIONEER

Wir danken Ihnen darauf, dass Sie sich für diese Produkt von Pioneer entschieden haben.

Bitten Siedie these Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von thisem Produkt erzielen konnen. Bite bewahren Sie die anleitung anschliebend fur spate Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

• Die Nennimpedanz these Lautsprachersystems beträgt 6 Ω. Schließen Sie these Lautsprachersystem an einen Verständner mit einer Lastimpedanz von 6 Ω an (die Lautspracherklemmen des Verständrakers müssen mit der Beschriftung „6 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) these Laufsprechersystems auf einen Fall übersritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Verträger nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verständr mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verständrkers und kann eine Beschädigung des Laufsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Schalten Sie die AV-Anlage aus, undziehen Sie alle Netzstecker ab,bevor Sie die Anschlusse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt daraufuf, die richtigen Anschlusskabel zu verwenden.
• Vermeiden Sie eine Aufstellung des Laufsprechersystems an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist, sowie in der Höhe von Heizkörpern. Derartige Aufstellungsbedingungen konnen ein Schrumpfen von Holz und Oberflächenfinsh verursachen, was zu einer Verformung des Gehäuses, zu Verfährung oder einer Beschädigung der Laufsprecher führen kann.

Umgebungsbedingungen, die von Menschen als unangenehm empfinden werden, sind für Lautsprecher ebenfalls nachteilig. Wenn für eine gunstige Umgebung für die Lautsprecher gesorgt wird,trägt dies wesentlich dazu bei, dass sie ihre volle Leistung entfalten können.itte achten Sie daher daraufuf, dass die folgenden Bedingungen der Betriebsumgebung eingehalten werden:

Temperatur: 15 °C bis 25 °C

Relative Luftfeuchtigkeit: 35% bis 65% (Winter)
40% bis 70% (Sommer

• Bei Verwendung von Klimageräten oder Öfen zum schnellen Kühlen oder Heizen von Räumen müssen geeignete Maßnahmen getroffen werden, um eine übermäßig Entfeuchtung zu vermeiden.
• Vermeiden Sie eine Aufstellung des Lautspechers in der Höhe eines Fensters, da Außenluft zu Kondensatbildung im Inneren des Lautspechers führen kann.

Vorschteinweise zum Betrieb

• Verwenden Sie den Laufsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über länger Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.
  -itte sorgen Sie davon, dass sich Personen nicht auf den Laufsprecher setzen oder sich darauf auf stellen, und dass Kinder nicht auf dem Laufsprecher spielten.
• Stellen Sie keine große oder schweren Gegenstände auf den Laufsprecher.
• Dieser Laufsprecher ist mit einer Unterbrecherschaltung mit automatischer Rückstellung ausgestattet, dieihn gegen Überlastung durch übermögige hohe Eingangspegel schützt. Falls ein Signal mit zu hohem Pegel zugeleitet wird, so dass der Laufsprecher keinen Ton mehr abgibt, verringern Sie die Lautstärke am Veränder, und warten Sie dann eine Sekunden. Der Unterbrecher schaltet sich selbstätig aus, wonach die Tonausgabe über die Laufsprecher fortgesetzt wird.

Reinigen des Laufsprenergiehäuses

Unter normalen Bedingungenleness such as Staub, Fingerabdrücks und leichte Verschmutzungen durch Abreiben des Laufsprechergehäuses mit einem trockenen Tuch entfern. Falls hartnackige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ein gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelp polituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdūnner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe these Laufsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrennten Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neues Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgeführ ist, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf diese Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum über einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus.
• Um die optimale Klangqualität zu erhalten, sollen den Laufsprecher möglichst auf einem soliden Fußboden aufgestellt und wie in der obigen Abbildung gezeigt platziert werden. Der Pegel der Basse kann justiert werden, indem der Abstand zwischen den Laufsprechemn und der hinteren Wand verringgert oder erhoht wird. Stellen Sie die Laufsprecher jeweils im gleichen Abstand von der seitlichen Wand auf, um einen gut ausgewogenen Klang zu erzielen.
• Um einen einwandfrei Stereoeffekt zu erhalten, stellen Sie den linken und rechten Laufsprecher im gleichen Abstand von der Hörposition auf. Verwenden Sie Laufsprecherkabel der gleichen Länge für jeder Laufsprecher.
• Wenn der Hörraum einen starken Nachhall aufweist, empfeihlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dampfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.

Vorsichtshinweise

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Bei diesen Laufsprechern handelt es sich um Regalboxen; die beste Leistung wird bei Aufstellung auf einer stabilen, waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei direkter Aufstellung auf dem Boden wird ein drohnender, undefinierter Klang erzeugt. Idealerweise sollte jeder Laufsprecher so aufgestellt werden, dass sich der Hochtöner etwa auf dem Ohrenniveau des Hörers an der Hörposition befindet.
• Dieser Laatsprecher ist an der Unterseite mit zwei Schraubenlöchern ausgestattet. Diese Löcher sind zur Befestigung einer Laatsprecherhalterung oder eines Laatsprecherstanders vorgesehen. Laatsprecherhalterungen sind im Fachhandel erhältlich und erfolglichen eine Montage des Laatsprechers an einer Wand oder an der Decke. Das Diagramm rechts zeigt den Abstand und Durchmesser dieser Löcher. Achten Sie bei der Auswahl der Laatsprecherhalterung davon, dass sie ein Tragvermögen von mindestens 2,9 kg besitzt.itte lessen Sie sowohl die

Sicherheitshinweise in dieser Bedienungsanleitung als auch die Gebrauchsanweisung der Halterung aufmerksam durch. Unsachgemäß montierte Laufsprecher stellen eine Gefahrenquelle dar.

Montage der Sicherheitsstütze

• Vergewissern Sie sich, dass das Tragvermögen der Wand für das Gewicht der Laufsprecher ausreicht.
• Führn Sie eine im Fachhandel erhältliche verständte Schnur durch die Sicherheitsstütze, um den Lautsprecher an der Wand zu sichern. Vergewissern Sie sich, dass das Tragvermögen der zur Montage vorgesehenen Wand für das Gewicht des Lautsprechers ausreicht. Überzeugen Sie sich nach der Befestigung der Schnur, dass der Lautsprecher nicht umkippen kann.
• Montieren Sie die Sicherheitsstütze nicht direkt an der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Umkippen des Laufsprechers zu verhindern.
• These Lautspricher dürfen nicht oberhalb des Kopfniveau aus der Decke oder an einer Wand befestigt werden. Da die Frontverkleidung dieser Lautspricher abnehmbar ist, kann sie herunterfallen und Verletzungen oder Sachschäden verursachen, wenn die Lautspricher oberhalb des Kopfniveau aus montiert werden.
• Befestigen Sie die Sicherheitsstützen mit den mitgelieferten Schrauben an den Lächern in der Unterseite der Laufsprecher.

Beispiele für eine Montage des Laufsprechersystems unter Verwendung der Sicherheitsstütze

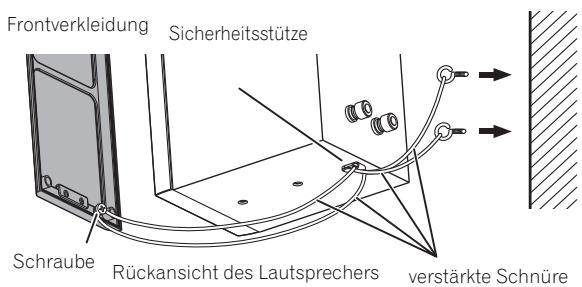

Wandmontage

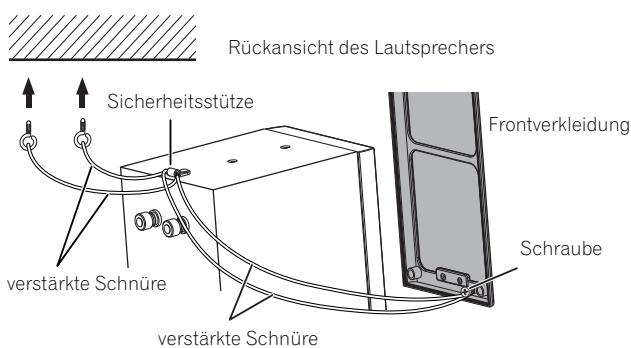

Deckemontage

• Losen Sie die Schraube an der Rückseite der Frontverkleidung, wickeln Sie die verstärkte Schnur mehrmals um die Schraube, undziehen Sie die Schraube dann wieder an.

• Führten Sie zwei verstärkte Schnüre durch die Sicherheitsstütze, um den Laufsprecher wie im obigen Diagramm gezeigt an der Wand bzw. Decke an der Wand zu sichern.

• Vergewissern Sie sich vor der Montage der Laufsprecher an einer Wand oder Decke, dass die zur Befestigung vorgesehene Oberfläche ein Tragvermögen von mindestens 2.9kg besitzt. Falls Sie das Tragvermögen nicht selbst ermittelten können, ziehen Sieitte einen Fachmann zu Rate.

• Wenn der Laufsprecher an der Decke montiert ist, weist er nach unten. Richten Sie den Laufsprecher so aus, dass das Pioneer-Logo an der Frontverkleidung normal gelesen werden kann.
• Vergewissern Sie sich nach der Montage, dass die Laufsprecher sicher befasstigt sind.

Wichtiger Hinweis

• Pioneer leht jegliche Haftung für Unfälle oder Schäden ab, die auf eine unsachgemäß Aufstellung, einen zweckent Fremdeten Gebrauch, eine Nachgestaltung der Laatsprecher oder Naturkatastrophen zurückzufahren sind.

Anbringen der rutschfesten Kissen

Je nach Aufstellungsort kann sich die Verwendung der rutschfesten Kissen empfehlen. Befestigen Sie die Kissen an den vier Ecken der Unterseite des Lautsprechers.itte beachten Sie, dass die Kissen bei Aufstellung der Lautsprecher auf einer sehr glatten Unterlandage ein Verrutschen u. U. nicht wirsam verhindern konnen; thereof sind bei der Aufstellung glatte Unterlagen sorgfältig zu vermeiden.

Vorsichtshinweise

• Um die Wirksamkeit der rutschfesten Kissen zu gewährleisten, sollte der Lautsprecher möglichst auf einem weichen Tuch oder einem ähnlichen Material aufgestellt werden.

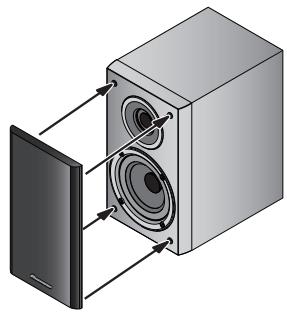

Anbringen und Entfernen der Frontverkleidung

Auf Wunsch kann die Frontverkleidung des Lautspechers abgenommen werden. Zum Abnehmer der Frontverkleidung gehen Sie wie nachstehend beschreiben vor:

1 Zum Abnehmer der Frontverkleidung ergreifen Sie ihren unteren Rand mit beiden Händen, undziehen Sieihn sacht nach vorn, um den unteren Teil der Frontverkleidung vom Laatsprechergehause zu trennen. Verfahrens die dann auf gleiche Weise mit der Oberkante, um die Frontverkleidung vollständig vom Laatsprecher zu trennen.
2 Zum erneuten Anbringen der Frontverkleidung bringen Sie die vier LÖcher an der Rückseite der Frontverkleidung mit den Stiften am Laufsprechergehause zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Lautsprecher.

Anschlüsse

1 Schalten Sie den Veränder aus.

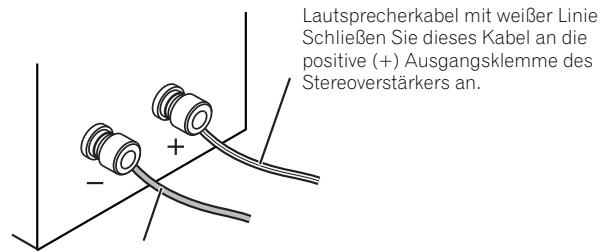

2 Schlieben Sie die Lautspracherkabel an die Eingangsklemmen an der Rückwand jedem Lautsprachers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (-) gegolt.

Lösen Sie die Knöpfe der Eingangsklemmen, führen Sie die Drahte der Lautsprecherkabel in die Löscher in den Polbolzen ein, undziehen Sie dann die Knöpfewieder an.

Lautsprecherkabel ohne Linie Schlieben Sie dieses Kabel an die negative (-) Ausgangsklamme des Stereoverstärkers an.

3 Schließen Sie das andere Ende jedem Laufsprecherkabels an die Laufsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

Vorsichtshinweise

• Bananenstecker können ebenfalls für den Anschluss an den Laufsprecherklemmen verwendet werden.
• Wenn Bananenstecker für den Anschluss verwendet werden sollen, müssen Sie zunachst die Kappen von den Laufsprecherklemmen entfernen.
• Ziehen Sie nach dem Herstellen der Anschlüsse sich an jedem Laufsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Laufsprecherkabeln so welt aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann)sogar zu einer Beschädigung des Verstärkers kommt.
• Falls einer der beiden Laufsprecher eines Laufsprecherpaars versehentlich mit vertauschter Polarität (+, -) an einen Verständiger angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

ACHTUNG

An den Lautsprecherklemmen这点es Gerates liegt eine potentiell GEFAHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf auf zu achten, den Netzstecker beim Anschlieben und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden.

D3-4-2-2-3_A1_De

Technische Daten

Gehäuse .Bassreflex-Regalausfuhrung

Aufbau. 2-Wege-System

Tieftoner 10-cm-Konus
Hochtöner 2,0-cm-Kalotte
Impedanz 6Ω
Frequenzgang. 45 Hz bis 40 kHz
Empfindlichkeit 81 dB
Maximale Belastbarkeit 100 W
Ubernahmefrequency 3 kHz
Außenabmessungen 135 (B) mm x 230 (H) mm x 220 (T) mm
Masse 2,9 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (2,5 m). 2

Rutschfeste Kissen 2 Satze

Sicherheitsstützen 2

Schrauben for Sicherheitsstützen 2

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Hinweis

Zwei Laufsprechersysteme gehoren zum Lieferumfang des Modells S-CN301-LR.
- Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

Alle Rechte vorbehalten.
