CP-7EX - Cassa acustica PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per altoparlante (stand)
Marca	Pioneer
Modello	CP-7EX
Altoparlante compatibile	Pioneer S-7EX
Dimensioni (L × A × P)	498 × 310 × 412 mm
Peso	14,0 kg
Materiale	Metallo (acciaio?) e plastica
Funzioni principali	Supporto stabile per altoparlante, punte di disaccoppiamento regolabili, isolamento dalle vibrazioni
Punte di disaccoppiamento	4 punte metalliche con dadi, altezza regolabile
Supporti per punte	4 basi fornite per proteggere il pavimento
Accessori forniti	Piastra di base, supporto per altoparlante, montanti, viti (M6xL55, M6xL60, M6xL40), rondelle, dadi, manuale
Utensili necessari per il montaggio	Cacciavite a testa piatta
Manutenzione e pulizia	Panno asciutto o morbido con detergente neutro diluito
Precauzioni di sicurezza	Utilizzare solo con S-7EX, viti fornite, superficie stabile, non posizionare su pavimento scivoloso
Pezzi di ricambio disponibili	Punte di disaccoppiamento, viti, protezioni (alto/medio/basso), fogli di protezione
Riparabilità	Pezzi di ricambio disponibili, montaggio semplice, nessuna riparazione elettronica

Domande frequenti - CP-7EX PIONEER

Quali altoparlanti sono compatibili con il supporto CP-7EX?

Questo supporto è progettato esclusivamente per l'altoparlante acustico Pioneer S-7EX. Non utilizzarlo con altri modelli.

Come assemblare il supporto CP-7EX?

Montare la base, i montanti e il supporto per altoparlante utilizzando le viti fornite. Usare un cacciavite a testa piatta. Le scanalature delle viti consentono di regolare la posizione. Vedere lo schema nel manuale.

Come fissare l'altoparlante al supporto?

Posizionare l'altoparlante sul supporto e utilizzare le viti M6xL60, rondelle e rondelle elastiche fornite per fissarlo saldamente. Stringere le viti nei dadi integrati sul fondo dell'altoparlante.

A cosa servono le punte di disaccoppiamento?

Isolano il supporto dal pavimento per migliorare la stabilità e la qualità del suono. Utilizzarle su tappeti spessi o pavimenti duri (piastrelle, parquet). Fissare i dadi e poi avvitare le punte nella base del supporto.

È necessario utilizzare le basi per le punte?

Sì, i supporti per punte (basi) sono forniti per evitare di graffiare il pavimento. Posizionarli con la cavità verso l'alto prima di appoggiare il supporto.

Come effettuare la manutenzione del supporto?

Spolverare con un panno asciutto. Per le macchie, utilizzare un panno morbido imbevuto di un detergente neutro diluito, poi asciugare con un panno asciutto. Non utilizzare prodotti chimici aggressivi.

Quali sono le dimensioni e il peso del supporto?

Dimensioni: 498 x 310 x 412 mm (L x A x P). Peso: 14,0 kg.

Cosa fare se perdo delle viti?

Le viti di ricambio sono disponibili con i riferimenti forniti nel manuale: M6xL55 (SBA6051), M6xL60 (SBA6058), M6xL40 (SBA6054). Contattare il servizio post-vendita Pioneer.

Posso utilizzare il supporto senza le punte di disaccoppiamento?

Sì, ma la stabilità può essere ridotta su tappeti spessi e la qualità del suono può essere peggiore su pavimento duro. Si consiglia di utilizzarle.

Come riciclare il supporto a fine vita?

Non gettarlo nei rifiuti domestici. Portarlo a un centro di raccolta autorizzato per apparecchiature elettroniche usate, in conformità con le normative locali.

MANUALE UTENTE CP-7EX PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer. La base del diffusore deve venire usata solo con diffusori S-7EX Pioneer. Leggere con attenzione questo manuale per imparare ad assemblarlo ed usarlo correttamente. Finito di leggerlo, conservarlo in un luogo sicuro per poterlo riutilizzare in futuro.

Prima di cominciare

Prima di impostare il proprio sistema di diffusori, raccomandiamo di leggerne fino in fondo il manuale.

Attenzione

• Per fissare il diffusore alla sua base, usare solo le viti in dotazione.
• Non installare la base del diffusore su superfici poco stabili e/o inclinate. La base del diffusore ed il diffusore possono cadere e causare infortuni.
• Non usare diffusori che non siano quello studiato per quest'unità. La base del diffusore potrebbe cadere e venire danneggiata oppure il diffusore potrebbe cadere e causare infortuni.
• Nello spostare il diffusore e la sua base, prima togliere il diffusore dalla base e quindi spostare la base prendendola per i due gambi.

Installazione della base del diffusore

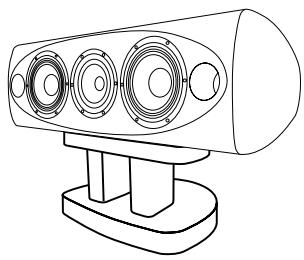

Posare la base del diffusore su di una superficie solida ed in piano; usando una superficie instabile potrebbe essere pericoloso.

Regolare la posizione come necessario per ottenere un suono ottimale dal sistema.

Importante

- Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Montaggio della base del diffusore

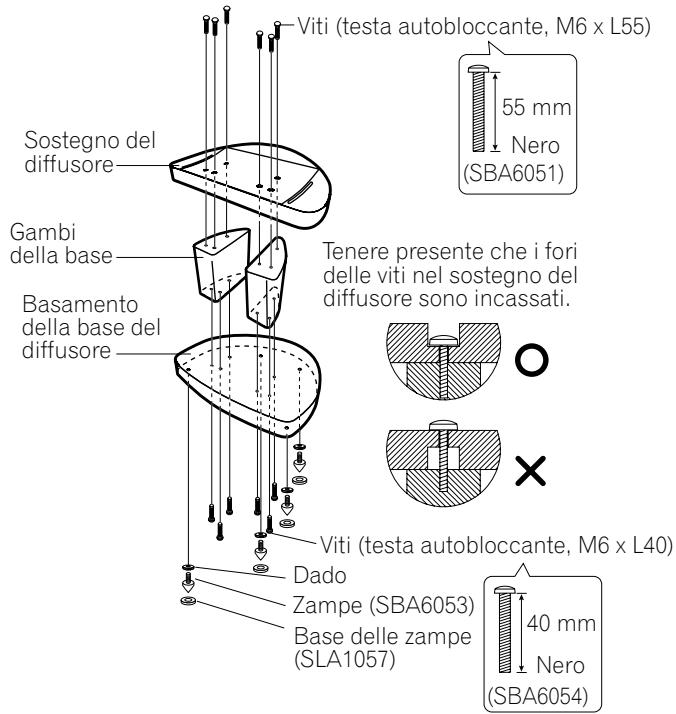

La base del diffusore va montata come visto di seguito. Tenere presente che il montaggio richiede un cacciavite. Le seguenti illustrazioni mostrano la base del diffusore del tutto montata.

Sostegno del diffusore Fessure delle viti per il fissaggio dei diffusori Gambi della base Basamento della base del diffusore

- Allineare le fessure delle viti della base del diffusore ed i fori delle viti del sostegno del diffusore con i fori delle viti nei due gambi, inserire le viti e stringere.

Le fessure delle viti permettono di regolare a piacere la posizione del diffusore.

Viti (testa autobloccante, M6 x L55) 55 mm Nero (SBA6051) Sostegno del diffusore Gambi della base Tenere presente che i fori delle viti nel sostegno del diffusore sono incassati. Basamento della base del diffusore Viti (testa autobloccante, M6 x L40) Dado Zampe (SBA6053) Base delle zampe (SLA1057) 40 mm Nero (SBA6054)

Attenzione

• Controllare di aver posato la base del diffusore su di una superficie piana ma relativamente soffice (ad esempio un tappeto).
• Nel fissare il diffusore, controllare che le viti siano inserite nei fori delle viti nel modo visto qui sopra (con la testa nascosta). Un montaggio scorretto potrebbe causare guasti o ferite in caso di cadute del diffusore.

Uso delle zampe

Il supporto del diffusore include zampe che possono venire usate per isolare il diffusore dal pavimento. Esse sono utili per installare la base su moquette (per renderla più stabile) o per migliorare il suono quando è installata su di una superficie dura che causa riverbero (ad esempio cemento o legno). Usare le basi in dotazione per evitare che le zampe graffino il pavimento o la superficie di installazione.

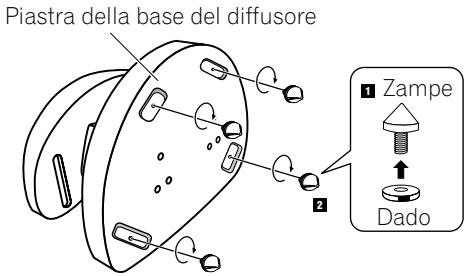

Piastra della base del diffusore 1 Zampe 2 Dado

1 Applicare le zampe ai dadi in dotazione.
2 Applicare le quattro zampe agli inserti metallici filettati del basamento della base del diffusore.
3 Scegliere la posizione di installazione del diffusore prima di preparare le zampe del diffusore.
4 Installare la base diritta in modo che le zampe si vadano a posare sulle loro basi sul pavimento.

Prima di posare il diffusore sulla sua base, controllare che questa sia stabile e che poggi bene sulle quattro zampe.

Attenzione

• Tenere presente che queste zampe sono in metallo aguzzo e possono danneggiare il pavimento. Esse devono sempre posarsi su di un panno o altra base adatta.
• Le basi delle zampe devono venire messe in posizione come visto di seguito (con la depressione in alto).

- Esser certi di usare le basi delle zampe in dotazione, così da evitare di danneggiare la superficie su cui poggia la base del diffusore.

Applicazione di un diffusore alla base del diffusore

Per evitare incidenti e ferite, fissare il diffusore alla sua base con delle viti. Tenere presente che alla base del diffusore sono in dotazione dei dadi di fissaggio (vedi di seguito). Fermare i diffusori al loro sostegno usando la rondella, la rondella elastica e le viti da 60 mm nel modo mostrato in figura qui di seguito.

Dado di fissaggio Fessure delle viti per il fissaggio dei diffusori Base dei diffusori Sostegno del diffusore 60 mm Nero (SBA6058) Viti (testa autobloccante, M6xL60) Rondella (SBE6008) Rondella elastica (SBE6007)

Manutenzione del cabinet e della base dei diffusori

• Usare un panno per pulizie o semplicemente un panno morbido ed asciutto per togliere sporco e polvere.
• Se il cabinet o le basi dei diffusori sono molto sporche, usare un panno morbido leggermente inumidito con una soluzione neutra diluita cinque o sei volte. Ripassare infine con un panno asciutto. Non usare cere o pulenti per mobilia.
• Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino al cabinet o alle basi, dato che essi ne corrodono la superficie.

Dati tecnici

Dimensioni esterne 498 (L) × 310 (A) × 412 (P) mm

Peso 14,0 kg

Accessori in dotazione

Piastra del basamento della base del diffusore .... 1

Sostegno del diffusore 1

Gambi 2

Zampe (con dadi acclusi) [SBA6053] 4

Basi delle zampe [SLA1057] 4

Viti (testa autobloccante, M6 x L55) [SBA6051] ...... 6

Viti (testa autobloccante, M6 x L60) [SBA6058] ...... 2

Viti (testa autobloccante, M6 x L40) [SBA6054] ...... 6

Rondelle elastiche [SBE6007] 2

Rondelle [SBE6008] 2

Questo manuale d'istruzioni [SRD6046]....1

Nota

• I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.
• I numeri di serie dei pezzi sono racchiusi fra parentesi quadre.

Numero di serie dei pezzi di ricambio

Nome del pezzo

• Protezione (superiore)
• Protezione (intermedio)
• Protezione (inferiore)
• Imballaggio
• Foglio protettivo
• Foglio protettivo
• Foglio protettivo
  SHA6101
  SHA6102
  SHA6103
  SHG6148
  SHC6048
  SHC6049
  SHC6050

N° del pezzo

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei venticinque paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.
