CP-7EX - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Socle d'enceinte (stand)
Marque	Pioneer
Modèle	CP-7EX
Enceinte compatible	Pioneer S-7EX
Dimensions (L × H × P)	498 × 310 × 412 mm
Poids	14,0 kg
Matériau	Métal (acier?) et plastique
Fonctions principales	Support stable pour enceinte, pointes de découplage réglables, isolation vibratoire
Pointes de découplage	4 pointes métalliques avec écrous, hauteur réglable
Supports de pointes	4 embases fournies pour protéger le sol
Accessoires fournis	Plaque de base, support d'enceinte, montants, vis (M6xL55, M6xL60, M6xL40), rondelles, écrous, manuel
Outils nécessaires pour l'assemblage	Tournevis à tête plate
Entretien et nettoyage	Chiffon sec ou doux avec détergent neutre dilué
Précautions de sécurité	Utiliser uniquement avec S-7EX, vis fournies, surface stable, ne pas placer sur sol glissant
Pièces détachées disponibles	Pointes de découplage, vis, protecteurs (haut/milieu/bas), feuilles de protection
Réparabilité	Pièces détachées disponibles, assemblage simple, pas de réparation électronique

FOIRE AUX QUESTIONS - CP-7EX PIONEER

Quelles enceintes sont compatibles avec le socle CP-7EX ?

Ce socle est conçu exclusivement pour l'enceinte acoustique Pioneer S-7EX. Ne l'utilisez pas avec d'autres modèles.

Comment assembler le socle CP-7EX ?

Assemblez la base, les montants et le support d'enceinte à l'aide des vis fournies. Utilisez un tournevis à tête plate. Les rainures de vis permettent d'ajuster la position. Voir le schéma dans la notice.

Comment fixer l'enceinte sur le socle ?

Placez l'enceinte sur le support et utilisez les vis M6xL60, rondelles et rondelles à ressort fournies pour la fixer solidement. Serrez les vis dans les écrous intégrés au fond de l'enceinte.

À quoi servent les pointes de découplage ?

Elles isolent le socle du sol pour améliorer la stabilité et la qualité sonore. Utilisez-les sur tapis épais ou sols durs (carrelage, plancher). Fixez les écrous puis vissez les pointes dans la base du socle.

Faut-il utiliser les embases pour les pointes ?

Oui, les supports de pointes (embases) sont fournis pour éviter de rayer le sol. Placez-les avec la cavité vers le haut avant de poser le socle.

Comment entretenir le socle ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon doux imbibé d'un détergent neutre dilué, puis essuyez avec un chiffon sec. N'utilisez pas de produits chimiques agressifs.

Quelles sont les dimensions et le poids du socle ?

Dimensions : 498 x 310 x 412 mm (L x H x P). Poids : 14,0 kg.

Que faire si je perds des vis ?

Les vis de rechange sont disponibles sous les références fournies dans la notice : M6xL55 (SBA6051), M6xL60 (SBA6058), M6xL40 (SBA6054). Contactez le service après-vente Pioneer.

Puis-je utiliser le socle sans les pointes de découplage ?

Oui, mais la stabilité peut être réduite sur tapis épais et la qualité sonore peut être moins bonne sur sol dur. Il est recommandé de les utiliser.

Comment recycler le socle en fin de vie ?

Ne le jetez pas aux ordures ménagères. Rapportez-le à un centre de collecte agréé pour appareils électroniques usagés, conformément à la réglementation locale.

MODE D'EMPLOI CP-7EX PIONEER

Nous vous remercions pour l'achat de ce produit Pioneer. Ce socle d'enceinte doit être utilisé uniquement avec l'enceinte acoustique S-7EX de Pioneer. Veuillez lire attentivement ce mode d'emploi pour assembler et utiliser correctement le produit. Après avoir lu ces explications, rangez-les dans un endroit sûr pour vous y référer éventuellement à l'avenir.

Avant de commencer

Avant d'installer les enceintes acoustiques, nous vous conseillons de lire attentivement le mode d'emploi qui les accompagne.

Attention

• Utilisez uniquement les vis fournies pour fixer l'enceinte sur le socle d'enceinte.
• Ne placez pas le socle sur une surface instable et/ou glissante, car le socle et l'enceinte pourraient tomber et provoquer des blessures.
• N'utilisez avec aucune autre enceinte que celle pour laquelle ce socle a été conçu. Le socle pourrait se renverser et être endommagé et/ou l'enceinte pourrait tomber et provoquer des blessures.
• Avant de déplacer l'enceinte et le socle, déposez d'abord l'enceinte, puis déplacez le socle en le tenant par ses deux montants.

Installation des socles d'enceinte

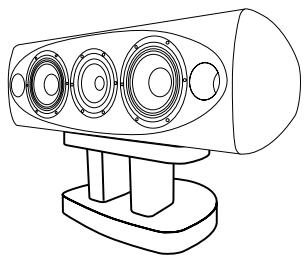

Placez le socle sur une surface stable et horizontale; il serait dangereux de le poser sur une surface instable.

Ajustez la position selon les besoins de manière à obtenir de votre enceinte un son optimal.

Important

- Pioneer n'assume aucune responsabilité en cas de dégâts, découlant d'une assemblage ou d'un montage inadéquat, d'un renforcement insuffisant, d'une utilisation inapproprié du produit, de catastrophes naturelles, etc.

Assemblage des socles d'enceinte

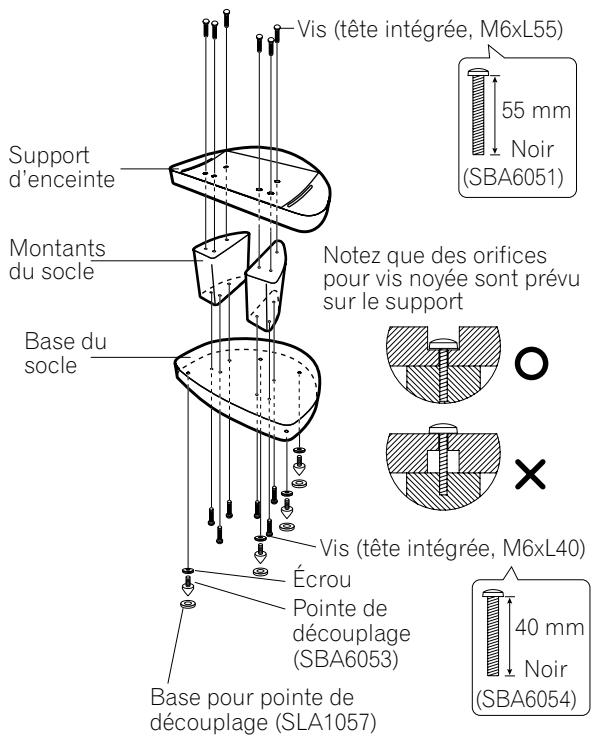

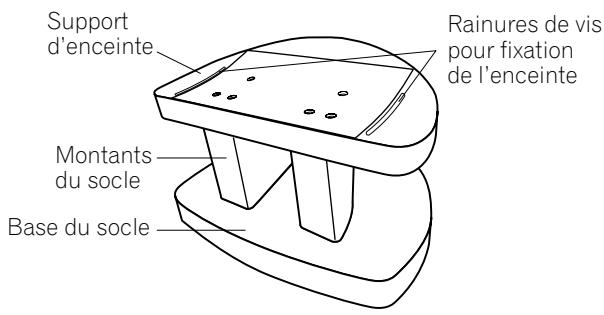

Assemblez les socles d'enceinte comme illustré ci-dessous. Notez qu'un tournevis à tête plate est requis pour cet assemblage. L'illustration suivante présente le socle d'enceinte à l'état assemblé.

Support d'enceinte Montants du socle Base du socle Rainures de vis pour fixation de l'enceinte

- Faites correspondre les rainures de vis sur la base du socle et les orifices de vis sur le support d'enceinte avec les orifices de vis dans les deux montants, puis insérez les vis et serrez-les.

Les rainures de vis permettent d'ajuster avec précision le positionnement de l'enceinte.

Vis (tête intégrée, M6xL55) Support d'enceinte Montants du socle Base du socle Notez que des orifices pour vis noyée sont prévu sur le support Vis (tête intégrée, M6xL40) Écrou Pointe de découplage (SBA6053) 40 mm Noir (SBA6054) Base pour pointe de découplage (SLA1057)

Attention

• Prenez soin d'assembler le socle sur une surface plate qui soit relativement souple (comme un tapis).
• Lors de la fixation de l'enceinte, prenez soin que les vis soient insérées dans les orifices de vis comme illustré ci-dessus (leur tête étant noyée). Une installation inadéquate pourrait provoquer des dégâts ou des blessures si l'enceinte devait tomber de son socle.

Utilisation des pointes de découplage

Les socles d'enceinte sont munis de pointes de découplage qui permettent d'isoler ceux-ci du plancher. Ces pointes de découplage sont recommandées si le socle est posé sur un tapis épais, car elles améliorent la stabilité, ou pour améliorer les sons si le socle est posé sur une surface dure et réfléchissante, comme un carrelage ou un plancher. Utilisez les bases de pointes de découplage fournies pour éviter de griffer le plancher ou toute autre surface sur laquelle le socle serait déposé.

Base du socle Pointe de découplage Écrou

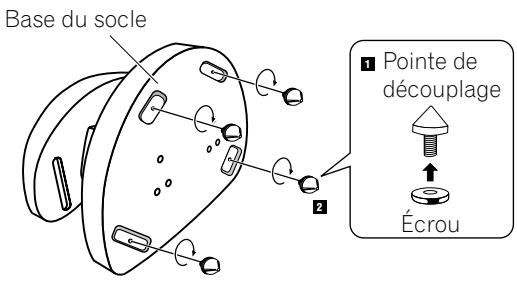

1 Fixez les pointes de découplage au moyen des écrous fournis.
2 Fixez toutes les quatre pointes de découplage sur les raccords métalliques filetés à la base du socle d'enceinte.
3 Choisissez l'endroit d'emplacement de l'enceinte, puis posez les supports de pointes de découplage sur le sol.
4 Placez le socle de telle sorte que les pointes de découplage reposent sur les supports, eux-mêmes posés sur le sol.

Avant de placer l'enceinte sur son socle, assurez-vous que celui-ci et bien stable et qu'il repose fermement sur les quatre pointes de découplage.

Attention

• Sachez que ces pointes de découplage sont pointues et fabriquées en métal; elles risquent donc d'endommager le plancher. Prenez soin de déposer un linge ou un renfort adéquat avant la mise en place.
• Le support des pointes de découplage doit être placé comme illustré ci-dessous (la cavité tournée vers le haut).

- Veillez à utiliser les supports des pointes de découplage fournis pour éviter d'endommager la surface sur laquelle le socle sera posé.

Fixation d'une enceinte sur le socle

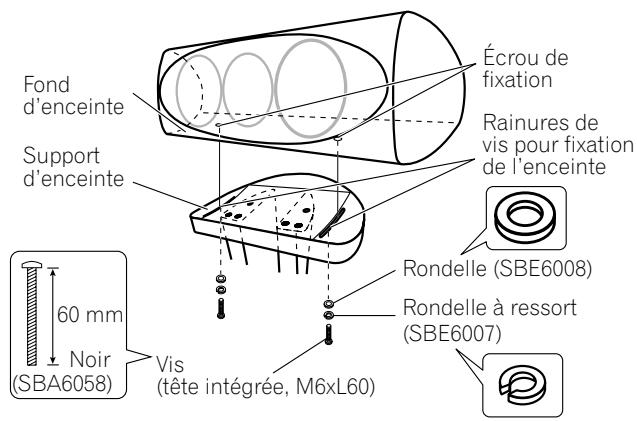

Pour éviter un accident ou des blessures, utilisez des vis pour immobiliser l'enceinte sur son support. Remarquez que des écrous de fixation sont prévus sur la base de l'enceinte (voir ci-après). Immobilisez l'enceinte sur le support au moyen de la rondelle, de la rondelle à ressort et des vis de 60 mm comme illustré ci-après.

Fond d'enceinte Support d'enceinte 60 mm Noir (SBA6058) Écrou de fixation Rainures de vis pour fixation de l'enceinte Rondelle (SBE6008) Rondelle à ressort (SBE6007) Vis (tête intégrée, M6xL60)

Entretien du coffret et du socle

• Utilisez un chiffon à lustrer ou un linge sec pour enlever la poussière et la saleté.
• Si le coffret ou le socle est très sale, utilisez un linge doux trempé dans un détergent neutre, dilué dans 5 à 6 fois son volume d'eau. Frottez à nouveau avec un linge sec. N'utilisez aucun détergent ou cire pour mobilier.
• N'utilisez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur le coffret ou le support ou dans leur voisinage, car ces produits pourraient endommager leurs surfaces.

Fiche technique

Dimensions extérieures ...... 498 × 310 × 412 mm (L × H × P)

Poids 14,0 kg

Accessoires fournis

Plaque de base du socle .... 1

Support d'enceinte .... 1

Montants 2

Pointes de découplage (avec écrous attachés) [SBA6053] ... 4

Supports des pointes de découplage [SLA1057] ...... 4

Vis (tête intégrée,. M6xL55) [SBA6051] ...... 6

Vis (tête intégrée,. M6xL60) [SBA6058] ...... 2

Vis (tête intégrée,. M6xL40) [SBA6054] ...... 6

Rondelles à ressort [SBE6007] 2

Rondelles [SBE6008] 2

Le présent mode d'emploi [SRD6046] ....1

Remarque

• Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.
• Les numéros de produit sont indiqués ci-dessus entre crochets.

Numéros des pièces de rechange

Nom de pièce

• Protecteur (Haut) SHA6101
  • Protecteur (Milieu) SHA6102
• Protecteur (Bas) SHA6103
  • Etui d'emballage SHG6148
• Feuille de protection SHC6048
• Feuille de protection SHC6049
• Feuille de protection SHC6050
  SHA6101
  SHA6102
  SHA6103
  SHG6148
  SHC6048
  SHC6049
  SHC6050

No. de pièce

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des 25 états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Tous droits de reproduction et de traduction réservés.
