Tipo de producto	Base de altavoz (soporte)
Marca	Pioneer
Modelo	CP-7EX
Altavoz compatible	Pioneer S-7EX
Dimensiones (L × H × P)	498 × 310 × 412 mm
Peso	14,0 kg
Material	Metal (acero?) y plástico
Funciones principales	Soporte estable para altavoz, puntas de desacoplamiento ajustables, aislamiento vibratorio
Puntas de desacoplamiento	4 puntas metálicas con tuercas, altura ajustable
Soportes de puntas	4 bases suministradas para proteger el suelo
Accesorios incluidos	Placa base, soporte de altavoz, montantes, tornillos (M6xL55, M6xL60, M6xL40), arandelas, tuercas, manual
Herramientas necesarias para el montaje	Destornillador de punta plana
Mantenimiento y limpieza	Paño seco o suave con detergente neutro diluido
Precauciones de seguridad	Usar únicamente con S-7EX, tornillos suministrados, superficie estable, no colocar sobre suelo resbaladizo
Piezas de repuesto disponibles	Puntas de desacoplamiento, tornillos, protectores (superior/medio/inferior), láminas de protección
Reparabilidad	Piezas de repuesto disponibles, montaje sencillo, sin reparación electrónica

Preguntas frecuentes - CP-7EX PIONEER

¿Qué altavoces son compatibles con la base CP-7EX?

Esta base está diseñada exclusivamente para el altavoz acústico Pioneer S-7EX. No la utilice con otros modelos.

¿Cómo ensamblar la base CP-7EX?

Ensamble la base, los montantes y el soporte del altavoz con los tornillos suministrados. Use un destornillador de punta plana. Las ranuras de los tornillos permiten ajustar la posición. Vea el esquema en el manual.

¿Cómo fijar el altavoz a la base?

Coloque el altavoz sobre el soporte y use los tornillos M6xL60, arandelas y arandelas de presión suministrados para fijarlo firmemente. Apriete los tornillos en las tuercas integradas en la parte inferior del altavoz.

¿Para qué sirven las puntas de desacoplamiento?

Aíslan la base del suelo para mejorar la estabilidad y la calidad del sonido. Úselas sobre alfombras gruesas o pisos duros (azulejo, madera). Fije las tuercas y luego atornille las puntas en la base.

¿Es necesario usar las bases para las puntas?

Sí, los soportes de puntas (bases) se suministran para evitar rayar el suelo. Colóquelos con la cavidad hacia arriba antes de colocar la base.

¿Cómo mantener la base?

Quite el polvo con un paño seco. Para manchas, use un paño suave humedecido con detergente neutro diluido, luego seque con un paño seco. No use productos químicos agresivos.

¿Cuáles son las dimensiones y el peso de la base?

Dimensiones: 498 x 310 x 412 mm (L x H x P). Peso: 14,0 kg.

¿Qué hacer si pierdo tornillos?

Los tornillos de repuesto están disponibles con las referencias proporcionadas en el manual: M6xL55 (SBA6051), M6xL60 (SBA6058), M6xL40 (SBA6054). Contacte al servicio postventa de Pioneer.

¿Puedo usar la base sin las puntas de desacoplamiento?

Sí, pero la estabilidad puede reducirse sobre alfombras gruesas y la calidad del sonido puede ser menor sobre pisos duros. Se recomienda usarlas.

¿Cómo reciclar la base al final de su vida útil?

No la deseche en la basura doméstica. Llévela a un centro de recolección autorizado para aparatos electrónicos usados, de acuerdo con la normativa local.

MANUAL DE USUARIO CP-7EX PIONEER

Muchas gracias por la adquisición de este producto Pioneer. Este soporte de altavoz sólo debe utilizarse con el sistema de altavoces S-7EX Pioneer. Lea todo este manual de instrucciones para aprender a realizar correctamente el montaje y la utilización. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

Antes de configurar su sistema de altavoces, le recomendamos leer todo el manual de instrucciones de su sistema.

Precaución

• Emplee sólo los tornillos suministrados para fijar el altavoz al soporte de altavoz.
• No ponga el soporte sobre una superficie inestable ni/o inclinada. El soporte y el altavoz podrían caerse y ocasionar heridas.
• No lo emplee con ningún otro sistema de altavoces que no sea para el que se ha diseñado la unidad. El soporte podría desplomarse y dañarse y/o el altavoz podría caerse y ocasionar heridas.
• Cuando desee mover el altavoz y el soporte, primero extraiga el altavoz del soporte, y luego mueva el soporte, tomándolo por los dos pilares.

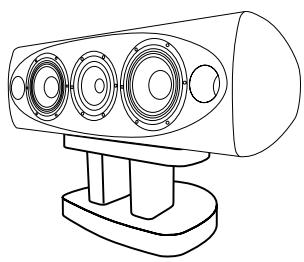

Instalación de los soportes de altavoz

Ponga el soporte sobre una superficie estable y nivelada; la colocación del soporte sobre una superficie inestable puede ser peligrosa.

Ajuste la posición como sea necesario para obtener el sonido óptimo del sistema.

Importante

- Pioneer no se hace responsable por ningún tipo de daño debido al montaje, a la instalación incorrecta, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

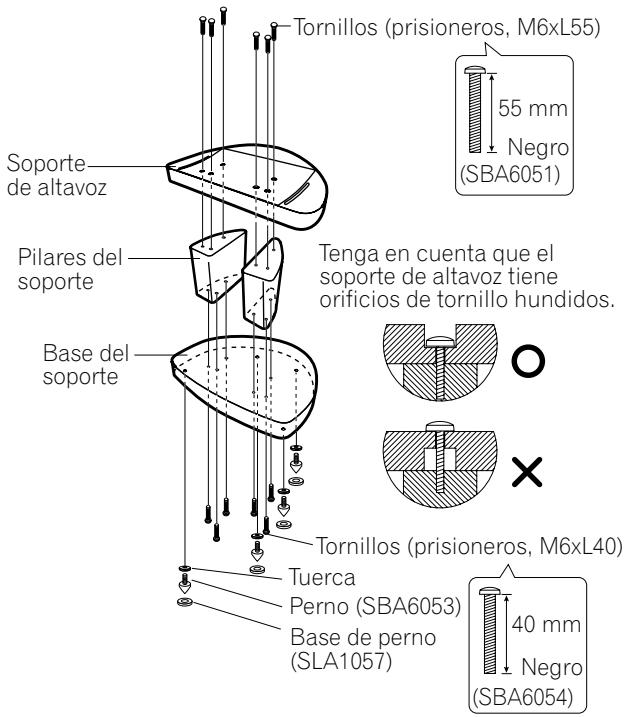

Montaje de los soportes de altavoz

Monte los soportes de altavoz como se ilustra a continuación. Tenga presente que necesitará un destornillador de punta plana para realizar el montaje. La ilustración siguiente muestra el soporte de altavoz completamente montado:

Soporte de altavoz Ranuras de tornillo para fijar el altavoz Pilares del soporte Base del soporte

- Alinee las ranuras de tornillo de la base del soporte y los orificios de tornillo del soporte de altavoz con los orificios de tornillo de los dos pilares, e inserte entonces los tornillos y apriételos.

Las ranuras de tornillo le permitirán ajustar con precisión la posición del altavoz.

Tornillos (prisioneros, M6xL55) 55 mm Negro (SBA6051) Soporte de altavoz Pilares del soporte Tenga en cuenta que el soporte de altavoz tiene orificios de tornillo hundidos. Base del soporte Tornillos (prisioneros, M6xL40) Tuerca Perno (SBA6053) Base de perno (SLA1057) 40 mm Negro (SBA6054)

Precaución

• Realice el montaje del soporte sobre una superficie plana que sea relativamente blanda (como encima de una alfombra).
• Asegúrese de insertar los tornillos en los orificios de tornillo como se muestra arriba (con la cabeza del tornillo escondida) cuando fije el altavoz. El montaje incorrecto podría ocasionar daños o heridas si el altavoz se cayera del soporte.

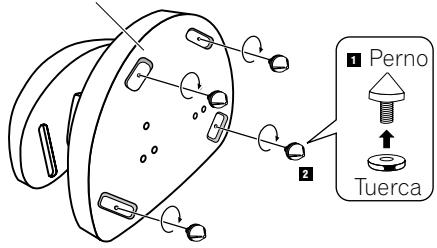

Utilización de los pernos

Los soportes de altavoz tienen pernos que usted podrá utilizar para aislar del piso el altavoz. Se recomienda emplear los pernos cuando se ponen los soportes sobre una alfombra gruesa (para mayor estabilidad), o para mejorar el sonido cuando se ponen los soportes sobre una superficie dura reverberante (como pueda ser un piso de hormigón o de madera). Emplee las bases de los pernos para evitar rayadas en el piso o en otras superficies donde se pongan los soportes.

Placa de la base del soporte

1 Perno Tuerca

1 Coloque los pernos en las tuercas suministradas.
2 Monte los cuatro pernos en las piezas metálicas roscadas que hay en la base del soporte de altavoz.
3 Seleccione la ubicación de instalación del altavoz y luego ponga las bases de los pernos en el piso.
4 Ponga el soporte de modo que los pernos se apoyen en las bases de los pernos sobre el piso.

Antes de poner el altavoz sobre el soporte de altavoz, asegúrese de que el soporte esté estable y se apoye por igual sobre los cuatro pernos.

Precaución

• Tenga presente que estos pernos son metálicos y puntiagudos y pueden dañar la moqueta. Asegúrese de poner un paño o base adecuada antes del montaje.
• Las bases de los pernos deben ponerse como se muestra a continuación (con la parte hueca arriba).

- Utilice las bases de los pernos suministradas para no causar daños en la superficie cuando coloque el soporte.

Montaje del altavoz en el soporte

Para evitar accidentes y heridas, emplee tornillos para fijar el altavoz al soporte de altavoz. Tenga presente que hay tuercas de fijación incorporadas en la base de altavoz (vea la ilustración siguiente). Fije el altavoz al soporte de altavoz empleando la arandela, la arandela de resorte y los tornillos de 60 mm como se muestra a continuación.

Base del altavoz Soporte de altavoz 60 mm Negro (SBA6058) Tornillos (prisioneros, M6xL60) Tuerca de fijación Ranuras de tornillo para fijar el altavoz Arandela (SBE6008) Arandela de resorte (SBE6007)

Mantenimiento de la caja acústica y del soporte

• Utilice un paño abrillantador o un paño seco para limpiar el polvo o suciedad.
• Si la caja acústica o el soporte están muy sucios, emplee un paño suave humedecido en limpiador neutro diluido en 5 ó 6 partes de agua. Finalmente, frótelo otra vez con un paño seco. No emplee cera para muebles u otros productos de limpieza.
• No utilice nunca, ni en la caja acústica o soporte como cerca de ellos, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer las superficies.

Especificaciones

Dimensiones externas ..... 498 (An) × 310 (Al) × 412 (Prf) mm

Peso 14,0 kg

Accesorios suministrados

Placa de la base del soporte .... 1

Soporte de altavoz ....1

Pilares 2

Pernos (con tuercas incorporadas) [SBA6053] 4

Bases de pernos [SLA1057] 4

Tornillos (prisioneros, M6xL55) [SBA6051] 6

Tornillos (prisioneros, M6xL60) [SBA6058] 2

Tornillos (prisioneros, M6xL40) [SBA6054] 6

Arandelas de resorte [SBE6007] 2

Arandelas [SBE6008] 2

Este manual de instrucciones [SRD6046] ...... 1

Nota

• Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.
• Los números de producto se mencionan arriba entre corchetes.

Número de las piezas de reemplazo

Nombre de pieza

• Protector (Superior) SHA6101
  • Protector (Intermedio) SHA6102
  • Protector (Inferior) SHA6103
  • Caja de embalaje SHG6148
  • Lámina de protección SHC6048
  • Lámina de protección SHC6049
  • Lámina de protección SHC6050
  SHA6101
  SHA6102
  SHA6103
  SHG6148
  SHC6048
  SHC6049
  SHC6050

N.° de pieza

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los 25 estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.
