CP-7EX - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Luidsprekerstatief (standaard)
Merk	Pioneer
Model	CP-7EX
Compatibele luidspreker	Pioneer S-7EX
Afmetingen (B × H × D)	498 × 310 × 412 mm
Gewicht	14,0 kg
Materiaal	Metaal (staal?) en kunststof
Belangrijkste functies	Stabiele ondersteuning voor luidspreker, verstelbare ontkoppelingspunten, trillingsisolatie
Ontkoppelingspunten	4 metalen punten met moeren, verstelbare hoogte
Puntsteunen	4 meegeleverde voetplaten om de vloer te beschermen
Meegeleverde accessoires	Basisplaat, luidsprekersteun, stijlen, schroeven (M6xL55, M6xL60, M6xL40), ringen, moeren, handleiding
Benodigd gereedschap voor montage	Platkopschroevendraaier
Onderhoud en reiniging	Droge of zachte doek met verdund neutraal reinigingsmiddel
Veiligheidsvoorschriften	Alleen gebruiken met S-7EX, meegeleverde schroeven, stabiel oppervlak, niet op gladde vloer plaatsen
Reserveonderdelen beschikbaar	Ontkoppelingspunten, schroeven, beschermers (boven/midden/onder), beschermfolie
Repareerbaarheid	Reserveonderdelen beschikbaar, eenvoudige montage, geen elektronische reparatie

Veelgestelde vragen - CP-7EX PIONEER

Welke luidsprekers zijn compatibel met de CP-7EX-standaard?

Deze standaard is uitsluitend ontworpen voor de luidspreker Pioneer S-7EX. Gebruik hem niet met andere modellen.

Hoe monteer ik de CP-7EX-standaard?

Monteer de basis, de stijlen en de luidsprekersteun met behulp van de meegeleverde schroeven. Gebruik een platkopschroevendraaier. De schroefgroeven maken positieaanpassing mogelijk. Zie het schema in de handleiding.

Hoe bevestig ik de luidspreker op de standaard?

Plaats de luidspreker op de steun en gebruik de meegeleverde M6xL60-schroeven, ringen en veerringen om hem stevig te bevestigen. Draai de schroeven in de ingebouwde moeren aan de onderkant van de luidspreker.

Waar dienen de ontkoppelingspunten voor?

Ze isoleren de standaard van de vloer om de stabiliteit en geluidskwaliteit te verbeteren. Gebruik ze op dik tapijt of harde vloeren (tegels, hout). Bevestig de moeren en draai de punten in de basis van de standaard.

Moet ik de voetplaten voor de punten gebruiken?

Ja, de puntsteunen (voetplaten) worden meegeleverd om krassen op de vloer te voorkomen. Plaats ze met de holte naar boven voordat u de standaard plaatst.

Hoe onderhoud ik de standaard?

Stof af met een droge doek. Gebruik voor vlekken een zachte doek gedrenkt in een verdund neutraal reinigingsmiddel en veeg daarna droog. Gebruik geen agressieve chemicaliën.

Wat zijn de afmetingen en het gewicht van de standaard?

Afmetingen: 498 x 310 x 412 mm (B x H x D). Gewicht: 14,0 kg.

Wat moet ik doen als ik schroeven kwijtraak?

Reserveschoeren zijn beschikbaar onder de in de handleiding vermelde referenties: M6xL55 (SBA6051), M6xL60 (SBA6058), M6xL40 (SBA6054). Neem contact op met de Pioneer-klantenservice.

Kan ik de standaard gebruiken zonder de ontkoppelingspunten?

Ja, maar de stabiliteit kan verminderen op dik tapijt en de geluidskwaliteit kan minder zijn op harde vloer. Het wordt aanbevolen ze te gebruiken.

Hoe recycle ik de standaard aan het einde van zijn levensduur?

Gooi het niet bij het huisvuil. Breng het naar een erkend inzamelpunt voor gebruikte elektronische apparaten, volgens de plaatselijke voorschriften.

GEBRUIKSAANWIJZING CP-7EX PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. Deze luidsprekerstandaard mag alleen gebruikt worden met de Pioneer S-7EX luidspreker. Lees deze gebruiksaanwijzing aandachtig door zodat u het product op de juiste wijze monteert en gebruikt. Bewaar de gebruiksaanwijzing op een veilige plaats voor eventuele naslag in de toekomst.

Voordat u begint

Alvorens u de luidsprekers gaat opstellen, raden wij u aan de bijbehorende gebruiksaanwijzing zorgvuldig door te lezen.

Let op

• Gebruik uitsluitend de bijgeleverde schroeven om de luidspreker aan de luidsprekerstandaard te bevestigen.
• Zet de standaard niet op een onstabiele en/of schuine ondergrond. De standaard en de luidspreker zouden kunnen vallen en letsel veroorzaken.
• Gebruik deze standaard uitsluitend met de luidspreker waarvoor ze is ontworpen. Bij een andere luidspreker kan de standaard beschadigd worden en/of de luidspreker kan vallen en letsel veroorzaken.
• Wanneer de luidspreker en de standaard worden verplaatst, moet u eerst de luidspreker van de standaard afnemen en dan de standaard verplaatsen door deze bij de twee stelen vast te pakken.

Opstellen van de luidsprekerstandaards

Zet de standaard op een stabiele, horizontale ondergrond; het is gevaarlijk wanneer de standaard op een onstabiele ondergrond staat.

Stel de positie zodanig af dat een optimaal geluid van de luidsprekers wordt verkregen.

Belangrijk

- Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

Montage van de luidsprekerstandaards

Monteer de luidsprekerstandaards zoals hieronder is aangegeven. Voor de montage hebt u een schroevendraaier met platte kop nodig. De volgende afbeelding toont de volledig gemonteerde luidsprekerstandaard:

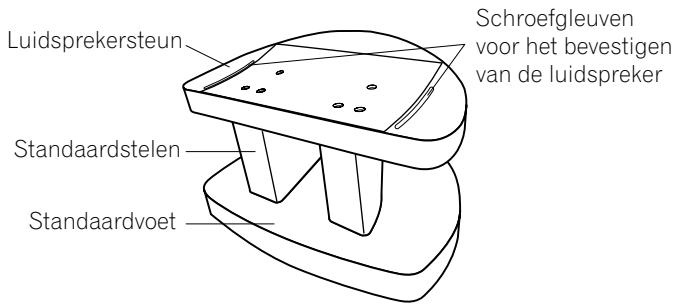

Luidsprekersteun Standaardstelen Standaardvoet Schroefgleuven voor het bevestigen van de luidspreker

- Lijn de schroefgleuven in de standaardvoet en de schroefgaten in de luidsprekersteun uit met de schroefgaten in de twee stelen, steek de schroeven naar binnen en draai deze vast.

De schroefgleuven maken het mogelijk de positie van de luidspreker nauwkeurig af te stellen.

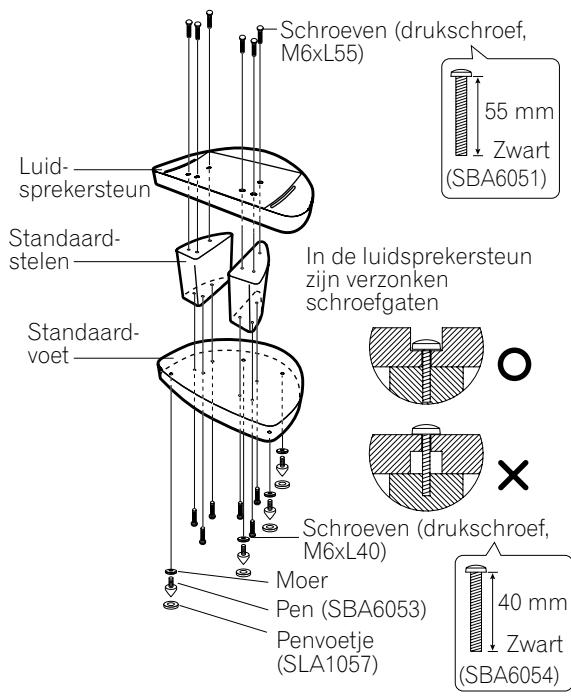

Schroeven (drukschroef, M6xL55) 55 mm Zwart (SBA6051) Luid- sprekersteun In de luidsprekersteun zijn verzonken schroefgaten Standaard- stelen Standaard- voet Schroeven (drukschroef, M6xL40) Moer Pen (SBA6053) Penvoetje (SLA1057) 40 mm Zwart (SBA6054)

Let op

• Monteer de standaard op een vlakke en zachte ondergrond (zoals een vloerkleed).
• Zorg dat de schroeven in de schroefgaten zijn gestoken zoals hierboven is afgebeeld (met de schroefkop verborgen) wanneer u de luidspreker vastmaakt. Verkeerde montage kan resulteren in beschadigingen of letsel in geval de luidspreker van de standaard zou vallen.

Gebruik van de standaardpennen

De luidsprekerstandaards zijn voorzien van pennen die u kunt gebruiken om de standaards verhoogd van de vloer op te stellen. Gebruik deze pennen wanneer u de standaards op een dik tapijt zet (voor extra stabiliteit), of voor een beter geluid wanneer u de standaards op een harde ondergrond met veel nagalm zet (bijv. een betonnen of houten vloer). Gebruik de bijgeleverde penvoetjes om krassen in de vloer of een ander oppervlak waarop de standaard wordt geplaatst te voorkomen.

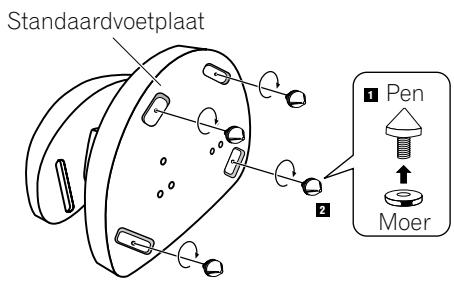

Standaardvoetplaat Pen Moer

1 Bevestig de pennen aan de bijgeleverde moeren.
2 Bevestig alle vier de pennen in de metalen schroefdraadgaten aan de onderkant van de luidsprekerstandaard.
3 Kies de plaats voor de standaard en zet de standaard op de penvoetjes op de vloer.
4 Zet de standaard zodanig dat de pennen goed op de penvoetjes rusten.

Controleer of de standaard stabiel staat en op alle vier de pennen rust voordat u de luidspreker op de standaard zet.

Let op

• De pennen zijn van scherp metaal vervaardigd en kunnen beschadiging aan de ondergrond veroorzaken. Leg indien nodig een matje of iets dergelijks onder de standaard.
• De penvoetjes moeten op de afgebeelde wijze worden geplaatst (met de uitgeholde kant boven).

- Gebruik de bijgeleverde penvoetjes om beschadiging te voorkomen aan de ondergrond waarop de standaard wordt geplaatst.

Bevestigen van een luidspreker aan de standaard

Om een ongeluk of letsel te voorkomen, moet u de schroeven gebruiken om de luidspreker aan de luidsprekerstandaard te bevestigen. Op de luidsprekervoet zijn bevestigingsmoeren (zie hieronder). Bevestig de luidspreker met de vulring, de veerring en 60 mm schroeven aan de luidsprekersteun, zoals hieronder is afgebeeld.

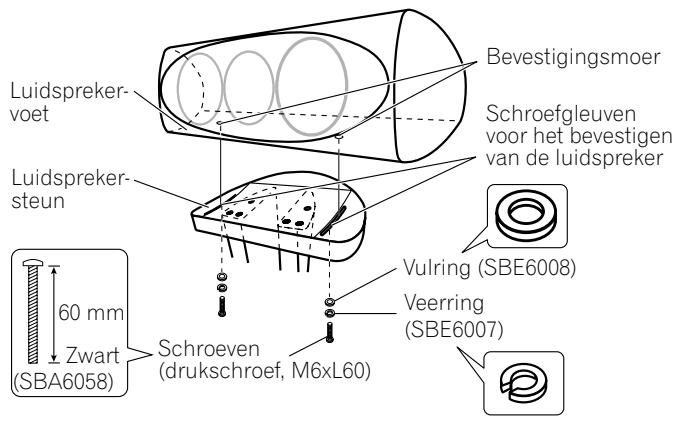

Luidsprekervoet Luidsprekersteun 60 mm Zwart (SBA6058) Schroeven (drukschroef, M6xL60) Bevestigingsmoer Schroefgleuven voor het bevestigen van de luidspreker Vulring (SBE6008) Veerring (SBE6007)

Onderhoud van de luidspreker en standaard

• Gebruik een poetsdoek of een droge doek om stof en vuil te verwijderen.
• Als de luidspreker of standaard erg vuil is, kunt u een zachte doek bevochtigen met een neutraal reinigingsmiddel dat 5 tot 6 maal verdund is met water. Veeg naderhand met een droge doek na. Gebruik geen meubelwas of sterke reinigingsmiddelen.
• Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidspreker of standaard, want deze kunnen de afwerking aantasten.

Technische gegevens

Buitenafmetingen 498 (B) × 310 (H) × 412 (D) mm

Gewicht 14,0 kg

Bijgeleverde accessoires

Standaardvoetplaat 1

Luidsprekersteun ....1

Stelen 2

Pennen (met gemonteerde moeren) [SBA6053] 4

Penvoetjes [SLA1057] 4

Schroeven (drukschroef, M6xL55) [SBA6051] 6

Schroeven (drukschroef, M6xL60) [SBA6058] 2

Schroeven (drukschroef, M6xL40) [SBA6054] 6

Deze gebruiksaanwijzing [SRD6046] 1

Opmerking

• Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.
• De productnummers staan hierboven tussen rechte haken.

Vervangingsonderdelen

Onderdeelnaam

- Beschermstuk (boven)

- Beschermstuk (midden)

- Beschermstuk (onder)

- Pakkinghouder

- Beschermblad

- Beschermblad

- Beschermblad

Onderdeelnummer

SHA6101

SHA6102

SHA6103

SHG6148

SHC6048

SHC6049

SHC6050

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de 25 lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.
