MANUAL DE UTILIZADOR CP-7EX PIONEER

Obrigado por ter adquirido este produto Pioneer. Este suporte de colunas deve ser utilizado apenas com o sistema de colunas S-7EX Pioneer. Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como montar e utilizar correctamente o seu produto. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Antes de começar

Antes de instalar o seu sistema de colunas, recomendamos a leitura completa dos manuais de instruções do seu sistema.

Precaução

• Quando fixar a coluna ao seu suporte, utilize apenas os parafusos fornecidos.
• Não coloque o suporte numa superfície instável ou inclinada. O suporte pode cair, causando ferimentos.
• Não utilize nenhum sistema de colunas diferente daquele para o qual este aparelho foi concebido. O suporte pode abater e ficar danificado, e a coluna pode cair e causar ferimentos.
• Quando deslocar a coluna e o seu suporte, retire primeiro a coluna do suporte. Desloque depois o suporte, segurando-o pelos dois pés.

Instalação dos suportes de coluna

Coloque o suporte numa superfície estável e plana. A disposição do suporte numa superfície instável pode ser perigosa.

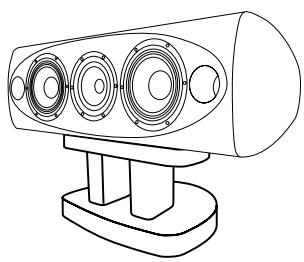

Ajuste a posição das colunas de modo a obter do seu sistema um som óptimo.

Importante

- A Pioneer não assume qualquer responsabilidade sobre danos resultants da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc.

Montagem dos suportes das colunas

Monte os suportes, tal como ilustrado abaixo. Note que precisa de uma chave de parafusos para a montagem. A ilustração seguinte apresenta o suporte da coluna completamente montado:

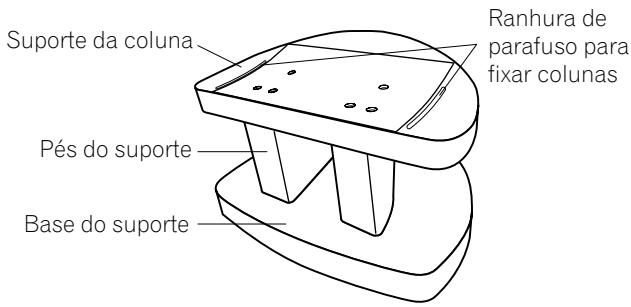

Suporte da coluna Pés do suporte Base do suporte Ranhura de parafuso para fixar colunas

- Alinhe as ranhuras dos parafusos na base do suporte com os fur os dosparafusos nos pés, e efectue fur os no suporte da coluna. Intr oduzadepois os parafusos e aperte-os.

As ranhuras dos parafusos permitem ajustar com precisão oposicionamento da coluna.

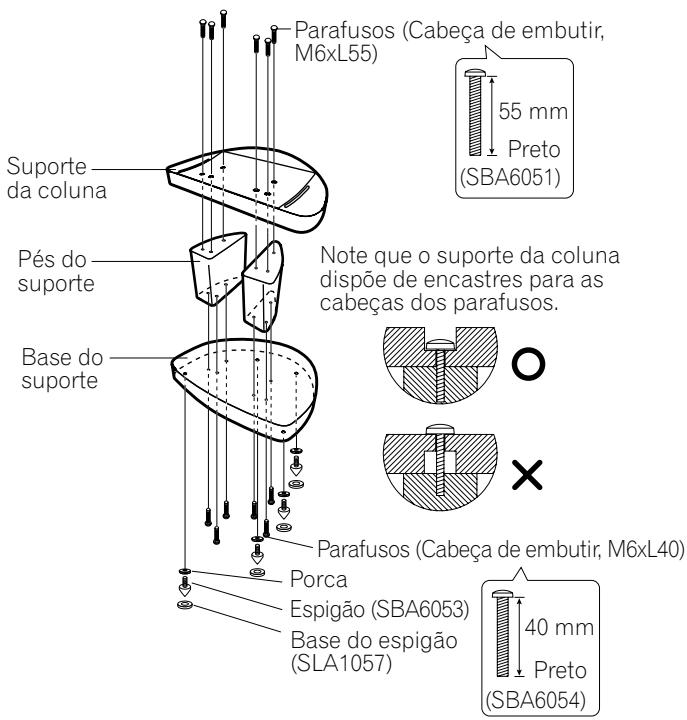

Parafusos (Cabeça de embutir, M6xL55) 55 mm Preto (SBA6051) Suporte da coluna Pés do suporte Note que o suporte da coluna dispõe de encastres para as cabeças dos parafusos. Base do suporte Parafusos (Cabeça de embutir, M6xL40) Porca Espigão (SBA6053) Base do espigão (SLA1057) 40 mm Preto (SBA6054)

Precaução

• Certifique-se que monta o suporte numa superfície plana e relativamente macia (tal como um tapete).
• Quando fixar a coluna, certifique-se que os parafusos são introduzidos nos seus furos tal como ilustrado acima (com a cabeça do parafuso embutida). Uma montagem incorrecta pode resultar em danos ou ferimentos, se a coluna cair do seu suporte.

Utilização dos espigões

Os suportes de coluna incluem espigões que podem ser utilizador para isolar a coluna do chão. Os espigões são recomendados quando colocar o suporte sobre um tapete grosso (para estabilidade adicional), ou para melhorar o som quando colocar sobre um chão duro reverberante (tal como cimento ou madeira). Utilize as bases protectoras dos espigões para evitar riscar o chão ou a superfície sobre a qual a coluna for colocada.

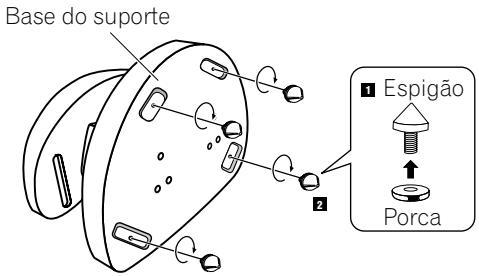

Base do suporte Espigão Porca

1 Fixe os espigões às por cas for necidas.
2 Fixe os quatr o espigões às por cas de metal embutidas na base do suporte de colunas.
3 Escolha a localização das colunas. Coloque depois a base dos espigões no chão.
4 Coloque o suporte de modo a que os espigões na base fiquem assentes no chão.

Antes de colocar a coluna no suporte de colunas, certifique-se que o suporte está estável e apoiado igualmente nos quatro espigões.

Precaução

• Note que os espigões são de metal afiado, podendo danificar o soalho. Estenda um pano ou uma base adequada antes de efectuar a montagem.
• As bases dos espigões devem ser colocadas tal como ilustrado abaixo (com a depressão no lado superior).

- Certifique-se que utiliza as bases dos espigões fornecidas de modo a evitar danificar a superfície onde colocar os suportes.

Fixação de uma coluna a um suporte

Para evitar acidente ou ferimento, utilize por favor parafusos parafixar a coluna ao seu suporte. Note que existem porcas de aperto nabase do suporte (ver abaixo). Fixe a coluna ao seu suporte, utilizandoa anilha, a anilha de mola e parafusos de 60 mm, tal como ilustradoabaixo.

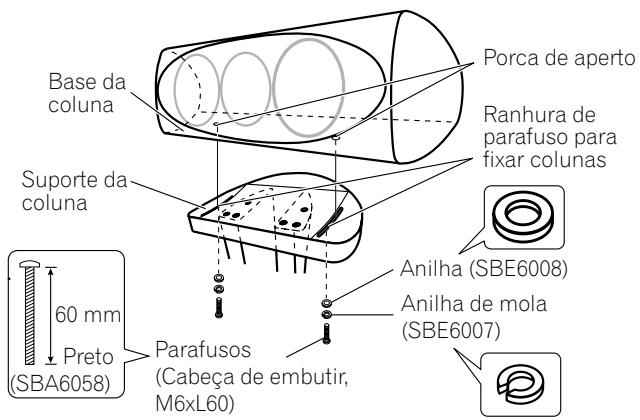

Porca de aperto Ranhura de parafuso para fixar colunas Base da coluna Suporte da coluna 60 mm Preto (SBA6058) Parafusos (Cabeça de embutir, M6xL60) Anilha (SBE6008) Anilha de mola (SBE6007)

Manutenção do suporte e das colunas

• Utilize um pano de polir ou um pano seco para limpar o pó e sujidade.
• Se os suportes ou as colunas estiverem muito sujos, utilize um pano embebido num detergente neutro, diluído cinco ou seis vezes em água, e torcido bem. Passe depois um pano seco. Não utilize cera ou detergentes para mobílias.
• Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico, neste ou próximo destes suportes e colunas, pois tal corroerá as superfícies.

Especificações

Dimensões externas ...... 498 (L) × 310 (A) × 412 (P) mm

Peso 14,0 kg

Acessórios fornecidos

Base do suporte .... 1

Suporte para a coluna 1

Pés 2

Espigões (com porcas embutidas) [SBA6053] 4

Bases de espigões [SLA1057] 4

Parafusos (Cabeça de embutir, M6xL55) [SBA6051] ...... 6

Parafusos (Cabeça de embutir, M6xL60) [SBA6058] ...... 2

Parafusos (Cabeça de embutir, M6xL40) [SBA6054] ...... 6

Anilhas de mola [SBE6007] 2

Anilhas [SBE6008] 2

Este manual de instruções [SRD6046] 1

Nota

• Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.
• O número das peças encontra-se entre parêntesis rectos.
