Produkttyp	Lautsprecherständer (Stand)
Marke	Pioneer
Modell	CP-7EX
Kompatible Lautsprecher	Pioneer S-7EX
Abmessungen (B × H × T)	498 × 310 × 412 mm
Gewicht	14,0 kg
Material	Metall (Stahl?) und Kunststoff
Hauptfunktionen	Stabile Lautsprecherunterstützung, verstellbare Entkopplungsspitzen, Vibrationsisolierung
Entkopplungsspitzen	4 Metallspitzen mit Muttern, höhenverstellbar
Spitzenhalterungen	4 mitgelieferte Unterlagen zum Schutz des Bodens
Mitgeliefertes Zubehör	Grundplatte, Lautsprecherhalterung, Stangen, Schrauben (M6xL55, M6xL60, M6xL40), Unterlegscheiben, Muttern, Handbuch
Für die Montage erforderliche Werkzeuge	Schlitzschraubendreher
Pflege und Reinigung	Trockenes oder weiches Tuch mit verdünntem Neutralreiniger
Sicherheitshinweise	Nur mit S-7EX verwenden, mitgelieferte Schrauben, stabile Oberfläche, nicht auf rutschigem Boden aufstellen
Ersatzteile verfügbar	Entkopplungsspitzen, Schrauben, Schutzvorrichtungen (oben/mitte/unten), Schutzfolien
Reparierbarkeit	Ersatzteile verfügbar, einfache Montage, keine elektronische Reparatur

Häufig gestellte Fragen - CP-7EX PIONEER

Welche Lautsprecher sind mit dem CP-7EX-Ständer kompatibel?

Dieser Ständer ist ausschließlich für den Lautsprecher Pioneer S-7EX konzipiert. Verwenden Sie ihn nicht mit anderen Modellen.

Wie montiere ich den CP-7EX-Ständer?

Montieren Sie die Basis, die Stangen und die Lautsprecherhalterung mit den mitgelieferten Schrauben. Verwenden Sie einen Schlitzschraubendreher. Die Schraubenschlitze ermöglichen eine Positionsanpassung. Siehe Abbildung in der Anleitung.

Wie befestige ich den Lautsprecher am Ständer?

Setzen Sie den Lautsprecher auf die Halterung und verwenden Sie die mitgelieferten Schrauben M6xL60, Unterlegscheiben und Federscheiben, um ihn fest zu fixieren. Ziehen Sie die Schrauben in die integrierten Muttern an der Unterseite des Lautsprechers fest.

Wofür sind die Entkopplungsspitzen?

Sie isolieren den Ständer vom Boden, um die Stabilität und die Klangqualität zu verbessern. Verwenden Sie sie auf Teppichböden oder harten Böden (Fliesen, Parkett). Befestigen Sie die Muttern und schrauben Sie die Spitzen in die Basis des Ständers.

Müssen die Unterlagen für die Spitzen verwendet werden?

Ja, die Spitzenhalterungen (Unterlagen) werden mitgeliefert, um Kratzer auf dem Boden zu vermeiden. Platzieren Sie sie mit der Aussparung nach oben, bevor Sie den Ständer aufstellen.

Wie pflege ich den Ständer?

Entstauben Sie mit einem trockenen Tuch. Bei Flecken verwenden Sie ein weiches Tuch mit verdünntem Neutralreiniger und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie keine aggressiven Chemikalien.

Welche Abmessungen und welches Gewicht hat der Ständer?

Abmessungen: 498 x 310 x 412 mm (B x H x T). Gewicht: 14,0 kg.

Was tun, wenn ich Schrauben verloren habe?

Ersatzschrauben sind unter den in der Anleitung angegebenen Referenzen erhältlich: M6xL55 (SBA6051), M6xL60 (SBA6058), M6xL40 (SBA6054). Kontaktieren Sie den Pioneer-Kundendienst.

Kann ich den Ständer ohne die Entkopplungsspitzen verwenden?

Ja, aber die Stabilität kann auf Teppichböden verringert werden und die Klangqualität kann auf harten Böden schlechter sein. Es wird empfohlen, sie zu verwenden.

Wie entsorge ich den Ständer am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Bringen Sie ihn zu einer zugelassenen Sammelstelle für Elektro-Altgeräte, gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG CP-7EX PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Dieser Lautsprecherständer ist ausschließlich für den Gebrauch mit dem Lautsprechersystem S-7EX von Pioneer vorgesehen. Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch, damit ein fehlerfreier Zusammenbau und Betrieb gewährleistet ist. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

Bitte lesen Sie vor der Aufstellung Ihres Lautsprechersystems dessen Bedienungsanleitung vollständig durch.

Vorsichtshinweise

• Verwenden Sie ausschließlich die mitgelieferten Schrauben zur Befestigung des Lautsprechers am Lautsprecherständer.
• Stellen Sie den Ständer auf keinen Fall auf einer unstabilen und/oder schrägen Unterlage auf. Anderenfalls besteht die Gefahr, dass Ständer und Lautsprecher umkippen und Verletzungen verursachen.
• Verwenden Sie diesen Ständer auf keinen Fall mit einem anderen Lautsprechersystem als dem für diesen Ständer bestimmten Modell. Anderenfalls besteht die Gefahr, dass der Ständer zusammenbricht und beschädigt wird und/oder der Lautsprecher herunterfällt und Verletzungen verursacht.
• Wenn der Aufstellungsort des am Ständer montierten Lautsprechers verändert werden soll, entfernen Sie diesen zunächst vom Ständer, und tragen Sie den Ständer dann, indem Sie ihn an den beiden Pfeilern halten.

Aufstellung der Lautsprecherständer

Stellen Sie den Ständer auf einer stabilen, ebenen Unterlage auf; die Aufstellung auf einer unstabilen Unterlage ist potentiell gefährlich.

Justieren Sie die Position des Lautsprechers nach Erfordernis, bis Sie den Aufstellungsort ermittelt haben, an dem die optimale Klangabstrahlung erhalten wird.

Wichtiger Hinweis

- Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

Zusammenbau der Lautsprecherständer

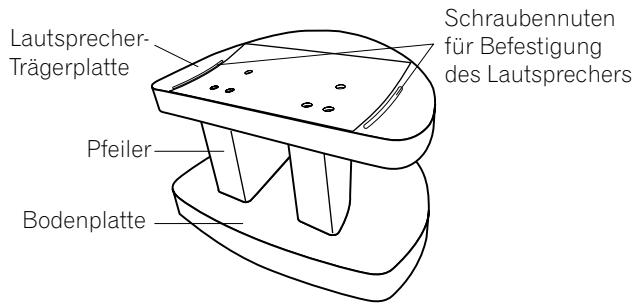

Bauen Sie die Lautsprecherständer wie in den Abbildungen unten gezeigt zusammen. Ein Flachschraubendreher wird für den Zusammenbau benötigt. Die nachstehende Abbildung zeigt den Lautsprecherständer im vollständig zusammengebauten Zustand:

Lautsprecher- Trägerplatte Pfeiler Bodenplatte Schraubennuten für Befestigung des Lautsprechers

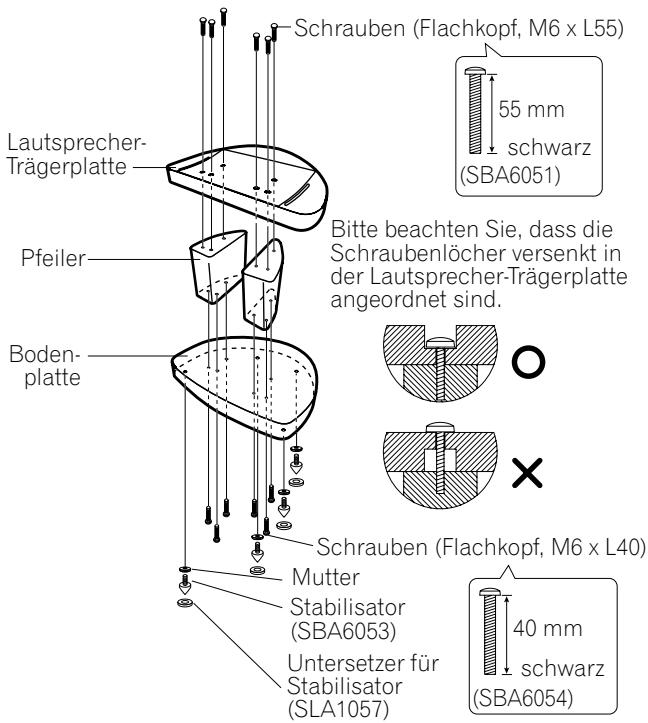

- Bringen Sie die Schraubennuten in der Ständer-Bodenplatte und die Schraubenlöcher in der Lautsprecher-Trägerplatte mit den Schraubenlöchern in den beiden Pfeilern zur Deckung, setzen Sie die Schrauben ein, und ziehen Sie sie an.

Die Schraubennuten gestatten eine Feinjustierung der Positionierung des Lautsprechers.

Schrauben (Flachkopf, M6 x L55) 55 mm schwarz (SBA6051) Lautsprecher- Trägerplatte Pfeiler Bitte beachten Sie, dass die Schraubenlöcher versenkt in der Lautsprecher-Trägerplatte angeordnet sind. Boden- platte Schrauben (Flachkopf, M6 x L40) Mutter Stabilisator (SBA6053) Untersetzer für Stabilisator (SLA1057) 40 mm schwarz (SBA6054)

Vorsichtshinweise

• Es ist ratsam, den Ständer auf einer ebenen, relativ weichen Unterlage, z.B. einem Teppich, zusammenzubauen.
• Achten Sie bei der Befestigung des Lautsprechers am Ständer darauf, die Schrauben wie in der obigen Abbildung gezeigt in die Schraubenlöcher einzusetzen (mit versenktem Schraubenkopf). Bei unsachgemäßem Zusammenbau besteht die Gefahr, dass der Lautsprecher vom Ständer fällt, was zu Verletzungen oder Beschädigung führen kann.

Verwendung der Stabilisatoren

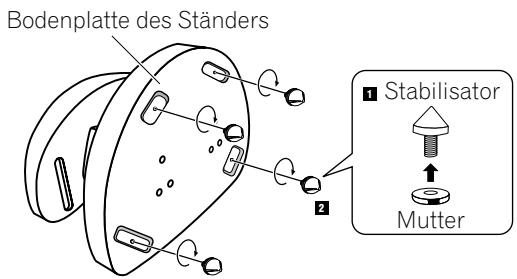

Zum Lieferumfang des Lautsprecherständers gehören kegelförmige Stabilisatoren, die eine Isolierung des Lautsprechers vom Boden ermöglichen. Der Gebrauch dieser Stabilisatoren empfiehlt sich insbesondere bei Aufstellung des Lautsprechers auf einem dicken Teppich (zur Erhöhung der Stabilität) oder, bei Aufstellung auf einer harten, halligen Unterlage (z.B. einem Beton- oder Holzboden) zur Erzielung eines besseren Klanges. Verwenden Sie die mitgelieferten Untersetzer, um ein Zerkratzen des Bodens bzw. der Unterlage des Lautsprechers durch die Spitzen der Stabilisatoren zu verhindern.

Bodenplatte des Ständers Stabilisator Mutter

1 Befestigen Sie die mitgelieferten Muttern an allen vier Stabilisatoren.
2 Befestigen Sie jeden Stabilisator an dem mit einem Gewinde versehenen Metalleinsatz in der Bodenplatte des Ständers.
3 Legen Sie die Untersetzer für die Stabilisatoren am vorgesehenen Aufstellungsort des Lautsprechers auf den Boden.
4 Platzieren Sie den Ständer so, dass die Stabilisatoren auf den Untersetzern auf dem Boden ruhen.

Vergewissern Sie sich vor der Montage des Lautsprechers am Lautsprecherständer, dass der Ständer einwandfrei nivelliert ist und stabil auf allen vier Stabilisatoren steht.

Vorsichtshinweise

• Bitte beachten Sie, dass die scharfen Metallspitzen dieser Stabilisatoren den Fußboden beschädigen können. Es empfiehlt sich daher, vor der Befestigung der Stabilisatoren an der Bodenplatte eine Decke auf den Boden zu legen oder eine andere geeignete Unterlage zu verwenden.
• Die Untersetzer für die Stabilisatoren sind wie in der nachstehenden Abbildung gezeigt (mit nach oben weisender Vertiefung) auf den Boden zu legen.

- Bitte achten Sie darauf, die mitgelieferten Untersetzer zu verwenden, um ein Zerkratzen des Bodens bzw. der Unterlage des Ständers am Aufstellungsort durch die Spitzen der Stabilisatoren zu verhindern.

Montage eines Lautsprechers am Ständer

Bitte verwenden Sie unbedingt die dafür vorgesehenen Schrauben zur Befestigung des Lautsprechers am Lautsprecherständer, da anderenfalls die Gefahr von Unfällen und Verletzungen besteht. Bitte beachten Sie, dass sich Befestigungsmuttern an der Lautsprecher-Bodenplatte befinden (siehe die nachstehende Abbildung). Verwenden Sie die Unterlegscheiben, die Federscheiben und die 60-mm-Schrauben wie in der nachstehenden Abbildung gezeigt, um den Lautsprecher an der Lautsprecher-Trägerplatte zu befestigen.

Lautsprecher- Bodenplatte Lautsprecher- Trägerplatte 60 mm schwarz (SBA6058) Schrauben (Flachkopf, M6xL60) Befestigungsmutter Schraubennuten für Befestigung des Lautsprechers Unterlegscheibe (SBE6008) Federscheibe (SBE6007)

Reinigen des Lautsprechergehäuses und Ständers

• Verwenden Sie ein Poliertuch oder ein weiches Tuch, um Schmutzflecken und Staub abzuwischen.
• Bei starker Verschmutzung von Lautsprechergehäuse oder Ständer tauchen Sie ein weiches Tuch in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie es gründlich aus, und wischen Sie die Schmutzflecken damit ab. Reiben Sie anschließend mit einem trockenen Tuch nach. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.
• Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung bzw. in der Nähe des Lautsprechergehäuses oder Ständers, da derartige Mittel das Oberflächenfinish anlösen.

Technische Daten

Außenabmessungen ..... 498 (B) × 310 (H) × 412 (T) mm

Masse 14,0 kg

Mitgeliefertes Zubehör

Ständer-Bodenplatte 1 Stck.

Lautsprecher-Trägerplatte 1 Stck.

Pfeiler 2 Stck.

Stabilisatoren

(mit daran befestigten Muttern) [SBA6053] 4 Stck.

Untersetzer für Stabilisatoren [SLA1057] 4 Stck.

Schrauben (Flachkopf, M6 x L55) [SBA6051] ...... 6 Stck.

Schrauben (Flachkopf, M6 x L60) [SBA6058] ...... 2 Stck.

Schrauben (Flachkopf, M6 x L40) [SBA6054] ...... 6 Stck.

Federscheiben [SBE6007] 2 Stck.

Unterlegscheiben [SBE6008] 2 Stck.

Vorliegende Anleitung [SRD6046] 1 Stck.

Hinweis

• Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.
  • Die Teilenummern sind oben jeweils in eckige Klammern gesetzt.

Ersatzteilnummer

Teilebezeichnung

• Schutz (oben) SHA6101
• Schutz (Mitte) SHA6102
• Schutz (unten) SHA6103
• Verpackungskarton SHG6148
• Schutzfolie SHC6048
• Schutzfolie SHC6049
• Schutzfolie SHC6050

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2005 Pioneer Corporation.

Alle Rechte vorbehalten.
