Type de produit	Supporto per schermo plasma (piede da tavolo)
Marque	PIONEER
Modèle	PDK-TS15
Dimensioni (L x H x P)	1000 mm x 309 mm x 470 mm
Peso	10,2 kg
Compatibilità	Schermi plasma Pioneer PDP-6070PU / PDP-607XD
Materiale principale	Acciaio
Pezzi forniti	Copertura da tavolo (1), colonne di supporto (2), fascette per cavi (2), viti M5x10 mm (6), viti di installazione M6x20 mm (4), manuale di istruzioni
Utensili necessari	Cacciavite a croce (non incluso)
Installazione	Richiede almeno due persone; montaggio su superficie piana e stabile
Sicurezza	Misure anti-caduta obbligatorie: fissaggio al mobile o al muro con viti di diametro nominale 6 mm
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Peso supportato	Circa 50 kg (peso di uno schermo plasma compatibile)
Garanzia	Consultare il rivenditore o il manuale completo

Domande frequenti - PDK-TS15 PIONEER

Quali schermi plasma sono compatibili con il supporto PDK-TS15?

Questo supporto è progettato esclusivamente per gli schermi plasma Pioneer PDP-6070PU e PDP-607XD. Utilizzarlo con altri modelli può causare instabilità.

Come assemblare il supporto PDK-TS15?

Posizionare il piede da tavolo con la parte inferiore rivolta verso il basso, inserire le due colonne di supporto nelle apposite fessure, quindi serrare le viti M5 fornite con un cacciavite a croce. Utilizzare un panno morbido sotto il tavolo per evitare graffi.

Quali utensili sono necessari per l'installazione?

È necessario un cacciavite a croce (a testa cruciforme). Le viti sono fornite: M5x10 mm per il montaggio del supporto e M6x20 mm per fissare lo schermo.

Quante persone sono necessarie per installare lo schermo sul supporto?

Sempre almeno due persone, perché uno schermo plasma pesa circa 50 kg e la sua installazione richiede una manipolazione sicura.

Come fissare lo schermo plasma al supporto?

Allineare le colonne del supporto con le fessure nella parte inferiore dello schermo, inserirle verticalmente, quindi serrare le quattro viti di installazione M6x20 mm con il cacciavite a croce.

Come fissare il supporto per evitare che si ribalti?

Utilizzare viti di diametro nominale 6 mm per fissare il piede da tavolo al mobile. Per una maggiore sicurezza, fissare ganci M8 (lunghezza 12-15 mm) sul retro dello schermo e collegarli al muro con cavi resistenti.

Come organizzare i cavi con il supporto?

Inserire le fascette per cavi fornite nei fori di montaggio, raggruppare i cavi, quindi chiudere le fascette tirando sulla loro estremità per bloccarli.

Come smontare lo schermo plasma dal supporto?

Posizionare lo schermo con la parte anteriore rivolta verso il basso su un panno morbido, rimuovere i diffusori, svitare i quattro bulloni M6, quindi sollevare delicatamente lo schermo tenendolo per le maniglie inferiori.

Dove installare il supporto per una sicurezza ottimale?

Scegliere una posizione stabile e piana, sufficientemente robusta per sostenere il peso totale. Evitare aree esposte a urti, vibrazioni, fonti di calore o umidità.

Come manutenere il supporto PDK-TS15?

Pulire regolarmente con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi che potrebbero danneggiare la finitura.

MANUALE UTENTE PDK-TS15 PIONEER

Istruzioni per l'uso

Gebruiksaanwijzing

Grazie per aver acquistato un prodotto Pioneer.
Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuratamente le istruzioni per l'uso.
Vi consigliamo di tenere le istruzioni per l'uso a portata di mano per future consulazioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al sostro fornitore.
• Pioneer non è responsable per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di serie dell'apparecchio qui除去.

Modello n. PDK-TS15 Serie n.

Conservate甚么 numero per uso in seguito.

Indices

Attenzione 26
Controllodegliaccessori standard 27
Montaggio del supporto 27
Fissaggio del Display a Plasma 28
Montaggio del prodotto su scaffale TV, ecc. 28
Preparazione dei cavi 29
Prevenire la caduta dell'apparecchio 30
Separare il Display a Plasma dal Supporto 31
Dati tecnici 31
Grafico delle misure 31

ATTENZIONE

Questo symbolo si riferisce ad una procedura azzardata o pericolosa che può recare danni alle persone o alle cose.

Attenzione

Questo articolo è un supporto di ravolo, progettato esclusivamente per i display a plasma Pioneer (PDP- 607XD). L'uso con altri modelli cui causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negazio dove avete acquistato il Vostro display.

Non installare o modificate il prodotto diversamente da come illustrato. Non usate un supporto per display a plasma diverso da quello progettato, e non modificatelo per altri scopi.

Un'installazione non corretta è extremamente pericolosa perché potrebbere causare la caduta dell'apparecchio o altri incidenti.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di positioningarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggio.
• Non installare il supporto dove potrebbe essere esesto a vibrazioni o urti.

Montaggio e installmente

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predispose. Dop o l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display deve essere montato sempre da due o più personne.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina alla presa di alimentazione.

Per evitare incidenti causati alla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagna 30).

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.
- Vi preghiamo di notare che per il montaggio è necessario un cacciavite Phillips (ché non è incluso).

Coperchio della base x 1

Viti × 6 (M5 × 10 mm, argento)

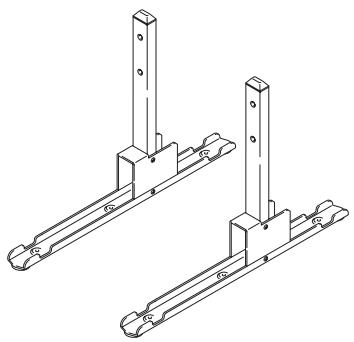

- Gambe del supporto x 2 (sinistra e destra, intercambiabili)

- Bulloni da installmente x 4 (M6 x 20 mm, nere)

- Morsetti per cavi x 2

- Istruzioni per l'uso x 1 (questo manuale)

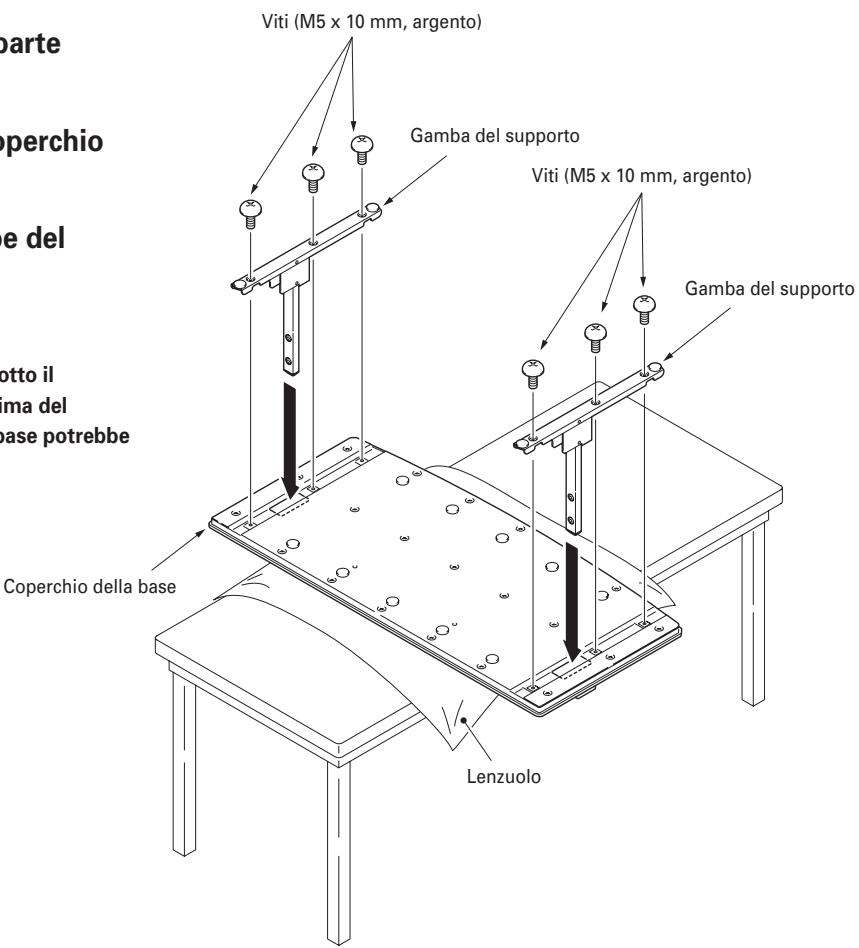

Montaggio del supporto

Procedura di montaggio

1 Girate il coperchio della base con la parte inferiore rivolta verso l'alto.
2 Inserite le gambe del supporto nel coperchio della base.
3 Stringere le viti per bloccare le gambe del supporto.

Nota

Quando montate il supporto appoggiate un lenzuolo tutto il coperchio della base. Se non si appoggia il lenzuolo prima del montaggio, la superficie anteriore del coperchio della base potrebbe graffiarsi.

Fissaggio del Display a Plasma

Attenzione

Il peso di un display a plasma è di circa 50 kg. Non sono profondi e sono instabili.

Per quello motivo devono essere montati e installati da almeno due persone.

Nota

• Assicuratevi che la superficie sulla quale installare il dispay sia perfettamente pianae stabile.
• Inserite verticalmente le viti nei fori e serratele bene.

Metodo di Fissaggio

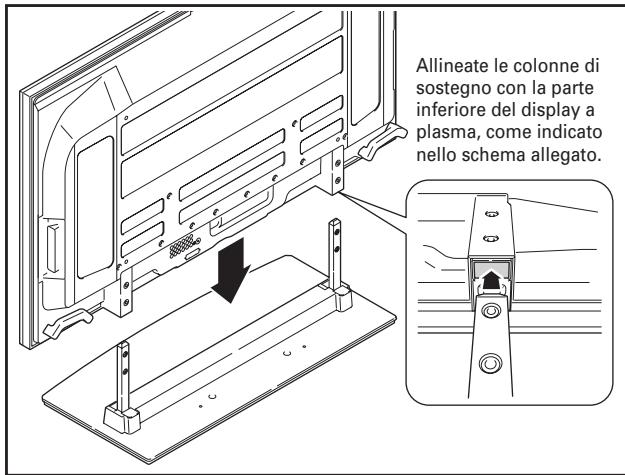

1 Montaggio del display a plasma sul supporto.

Fissate le colonne di supporto di davolo alla parte inferiore del display a plasma, come indicate sotto, quando inserteile adagio verticalmente. Fate molto attenzione ad insertire esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un altro modo più danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto.

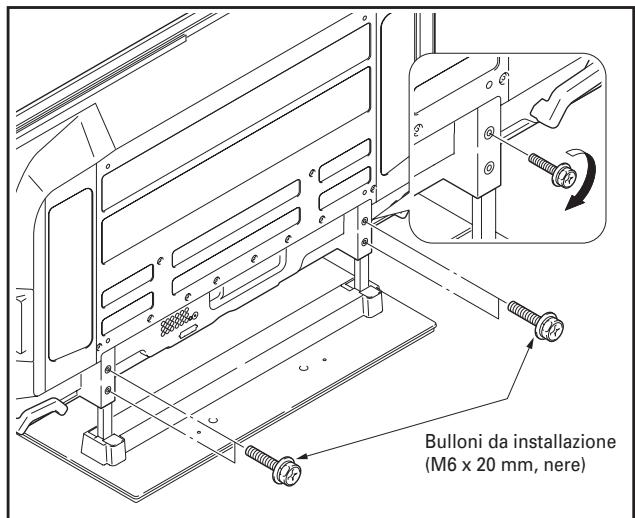

2 Fissaggio del display a plasma con le bulloni da installmente.

Fissate il Display a Plasma nei punti indicati fatto, usando il cacciavite Phillips.

Montaggio del prodotto su scaffale TV, ecc.

Assicuratevi di osservare le seguenti precauzioni quando trasportate o installare quello prodotto con un display a plasma su un scaffale TV o in altri spazi delimitati.

Attenzione

Se installare il Display a Plasma su un tavolino TV, ecc., assicuratevi che sua sostenegro da due persone.

Precazioni durante lo spostamento

Attenzione

• Se dovete spostare il prodotto per più di quello metro, per prima casa rimuovete l'altoparlante, quando togliete il display a plasma dal supporto e spostate l'altoparlante, il display a plasma e il supporto separatamente.
• Se rimuovete il display a plasma dal supporto, assicuratevi di seguire la procedura descritta in "Separare il Display a Plasma dal Supporto" a pag. 31.

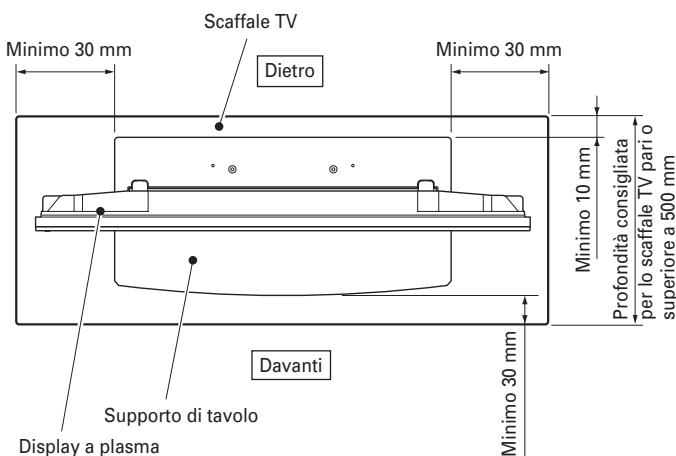

Precauzioni per l'installazione

Assicuratevi che la quantità di spazio libero nella parte anteriore e posteriori del supporto di ravolo sia sufficiente, come migliorato in questo schema.

Precauzioni per l'installazione su uno scaffale TV o in altri spazi chiusi

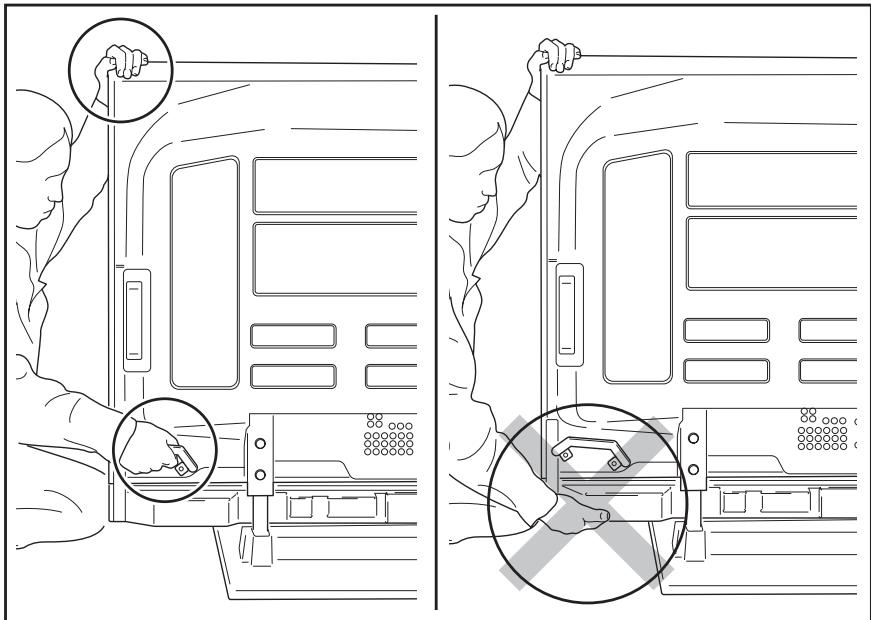

Non tenetelo dall'altoparlante

Solvate il display a plasma alla maniglia sulla parte inferiore, tenendo la parte superiore con l'altra mano.

Se installare il display a plasma su uno scaffale TV o in altri spazi chiusi, sollevatelo alla maniglia sulla parte inferiore, tenendo la parte superiore con l'altra mano. Afferrandolo per gli altoparanti potrende danneggiarli o torcerli.

Preparazione dei cavi

Usate i morsetti in dotazione per legare i cavi.

Nota

Prestate molta attenzione a non forzare le basi dei cavi.

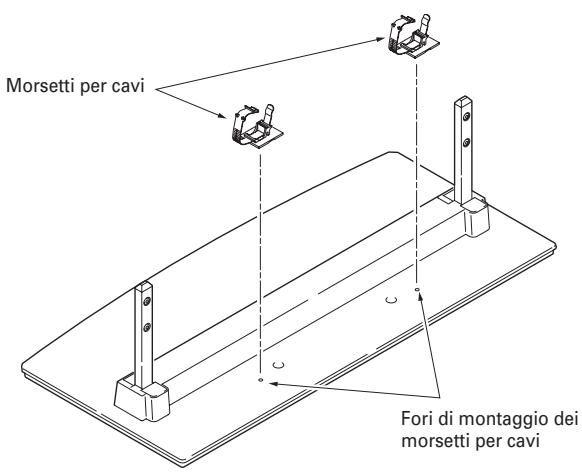

1 Inserite i morsetti per cavi nei relativi fori di montaggio.

2 Legate i cavi e posizionateli su agli morsetto.

3 Chiudete agli morsetto, quando tiratene l'estremità per fissare i cavi.

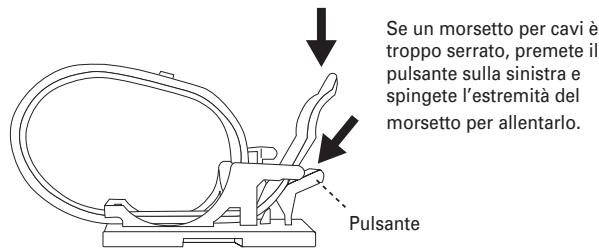

Allentare un morsetto per cavi

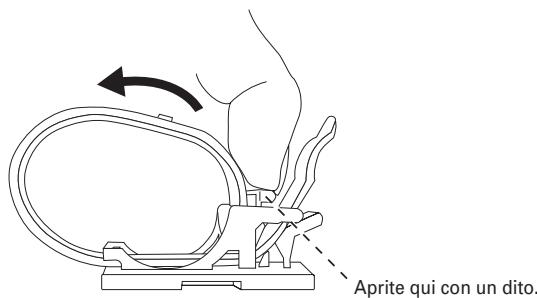

Apertura di un morsetto per cavi

Prevenire la caduta dell'apparecchio

Dopo il montaggio del supporto, assicuratevi che l'apparecchio non sua in condizioni di cadere.

• A causa del suo peso, il display a plasma potrebbe provocare danni, in caso di caduta.
  Assicuratevi di prendere le dovute misure di sicurezza per evitare che il display a plasma cada.

Fissare su davolo o a pavimento

Fissare l'apparecchio usando delle viti disponibili sul mercato come molto nel grafico.

Nota

• Per sostenere il display a plasma, delve essere sempre usato uno scaffale TV sufficientemente resistente, largo e profondo. In caso contrario, l'apparecchio potrebbe cadere.

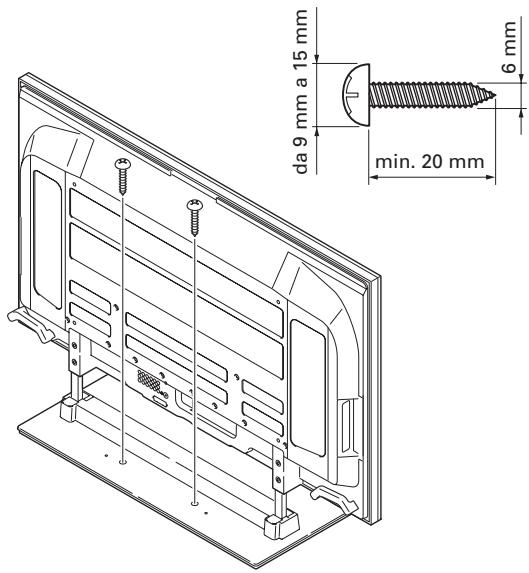

• Per installare il display a plasma su uno scaffale TV, usate viti con diametro nominale di 6mm . Scegliete le viti adatte dopo aver consultato un installmentere professionista, se necessario.

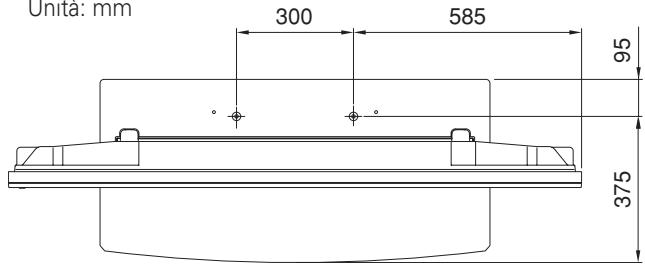

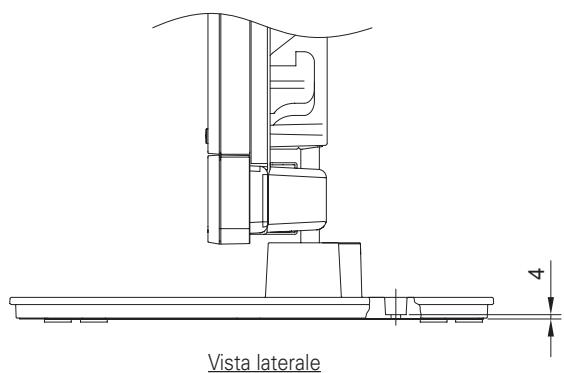

Posizione delle viti del ravolo

Per fissare il supporto su uno scaffale TV, usate viti con un diametro nominale di 6 mm, e una lunghezza superiore a 20 mm.

Unità: mm

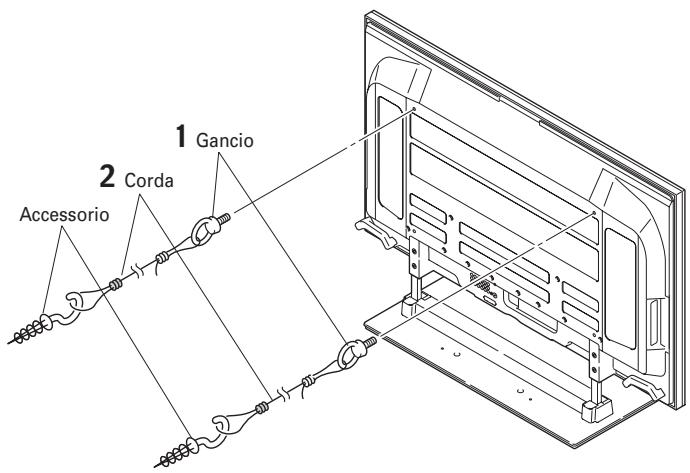

Fissare l'apparecchio al muro

1 Fissate i bulloni (ganci) al display a plasma per prevenir la caduta.
2 Usate corde robuste per stabilizzato con sicurezza e saldamente al muro, a un pilastro o a quale altri solido elemento.

Svolgete quello lavoro quello stesso modo sul lato sinistro e su quello destro.

Nota

Usate ganci, corde e accessori che si trovano sul mercato.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 mm ai 15 mm

da 12mm a 15mm

Attenzione

• Per sostenere il display a plasma si dovrebbe usare sempre un ravolo o una superficie del pavimento con resistenza adeguata. Se ciò non fosse possibile ne potrebbero derivare danni alle cose o alle persone.
• Durante l'installation del display a plasma, prendere le nécessarie precauzioni per prevenir la caduta o il capovolgimento in casi d'emergenza, come terremoti o incidenti.
• Se non si prerendono queste precauzioni, il display a plasma potrebbe cadere e causare danni.
• Le viti, i ganci e gli altri accessori usati per fissare il display a plasma e prevenir alla sua caduta varieranno secondo la composizione e lo spessore della superficie alla quale sare agganciato.
• Scegliere le viti, i ganci, le catene e gli altri accessori adatti dopo aver controllato accuratamente la superficie e determinato il suo spessore e la sua composizione, ed eventualmente dopo avoir consultato un esperto.

Separare il Display a Plasma dal Supporto

Per rimuovere il display a plasma dal supporto, assicuratevi di seguire sempre la procedura descritta sotto per evitare incidenti.

1 Prima di tutto, liberate uno spazio su una superficie piana ecc., dove potete appoggiare il display a plasma piatto, quindi copritelo con un telo per proteggerlo dai graffiti o da altri danneggiamenti.
2 Rimuovete gli altoparlanti.

3 Riferendovi alla fase 2 nel capitolo "Fissaggio del Display a Plasma" (Pagina 28), rimuovete i bulloni di installmente (4 viti).
4 Tenendo il display a plasma dalle maniglie sulla parte inferiore, e alla parte superiore con l'altra mano, sollevatelo verticalmente.
5 Collocate lentamente il display a plasma sul telo che avete preparato al punto 1 con lo schermo rivolto verso il basso.

Dati tecnici

Misure esterne

• Le specifiche copramenzionate e l'aspetto esteriore possono essere modificati nella preavviso per migliorare il prodotto.

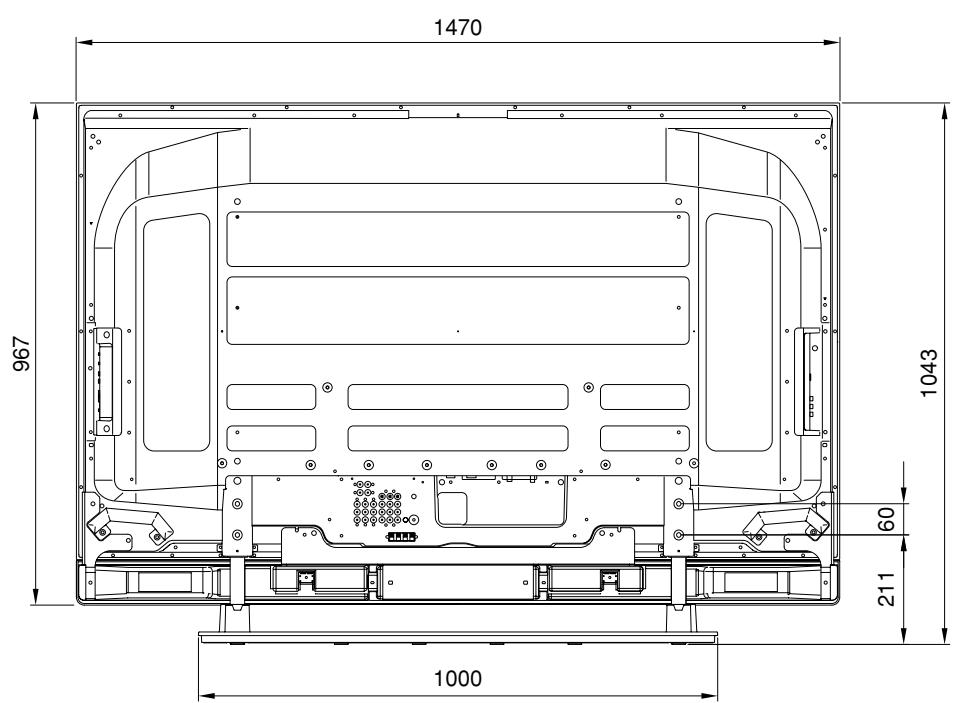

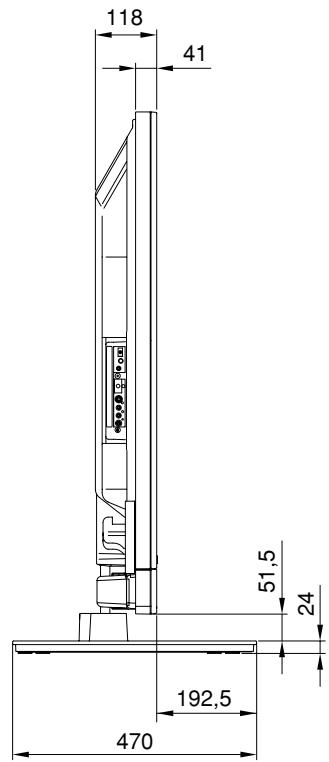

Grafico delle misure

Unità: mm
