GEBRUIKSAANWIJZING PDK-TS15 PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodate u deze naderhand nogmaals kut raadplegen.

Installatie

• Raadpleeg uw dealer wonneer u problemen met de installmentie ondervindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of naturarrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en seriENUMmer van deze apparatuur over.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 32
Controleren van de standardonderdelen 33
Montage van de tafelbladstaander 33
Bevestiging van de Plasma-Display 34
Installatie van het product op een TV-tafel enz. 34
Voorbereiding van de snoeren 35
Zozorgt u ervoor dat de apparatuur Niet omvalt... 36
De plasma-display loskoppelen van de staander..... 37
Technische gegevens 37
Afmetingen 37

Waarschuwing

Dit symbolism waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadenig.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasmasdisplays (PDP- 607XD) van Pioneer is ontworpen.

Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken. Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voormeer gegevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd. Deze staander mag Niet voor andere dan de waaroor bestemde plasma-display worden gebruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt.

Onjuiste installmentie is uiterst gevaarlijk odomat het apparaat daardoor kan vallen of odomat ongelukken+kennen wordenveroorzaakt.

Plaats van installmentie

• Kies eenplaats die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat de plaat van installmentie vlak en stabel is.
• Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standardietniet waarde bloataat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegevenplaatsen.
  Onvoorziene ongevalten, zoals het breken of omvallen van de apparatuur, können zich na installmentie van de display voordoen wanner de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient algtd door twee of meerdere mensen te worden geplaatst om er zeker van te+zijn dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmente uit, en verwijder verrolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product hunnen worden voorkomen wanner de juiste maatregelen worden genomen (zie blz. 36).

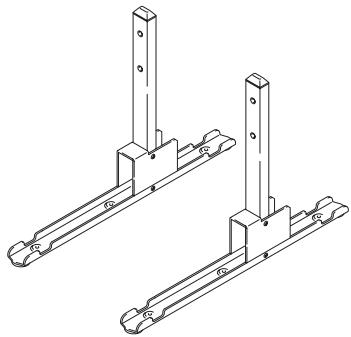

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zich.

• Een kruskopschroevendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.

- Voetstuk x 1
- Opzetstukken (links en rechts, onderling verwisselhaar) x 2

- Schroeven (M5 x 10 mm: silverkleurig) x 6

- Montagebouten (M6 x 20 mm: zwart) x 4

- Kabelklemmen x 2

- Gebruikuanwijzing (deze handleiding) x 1

Montage van de tafelbladstaander

Wijze van montage

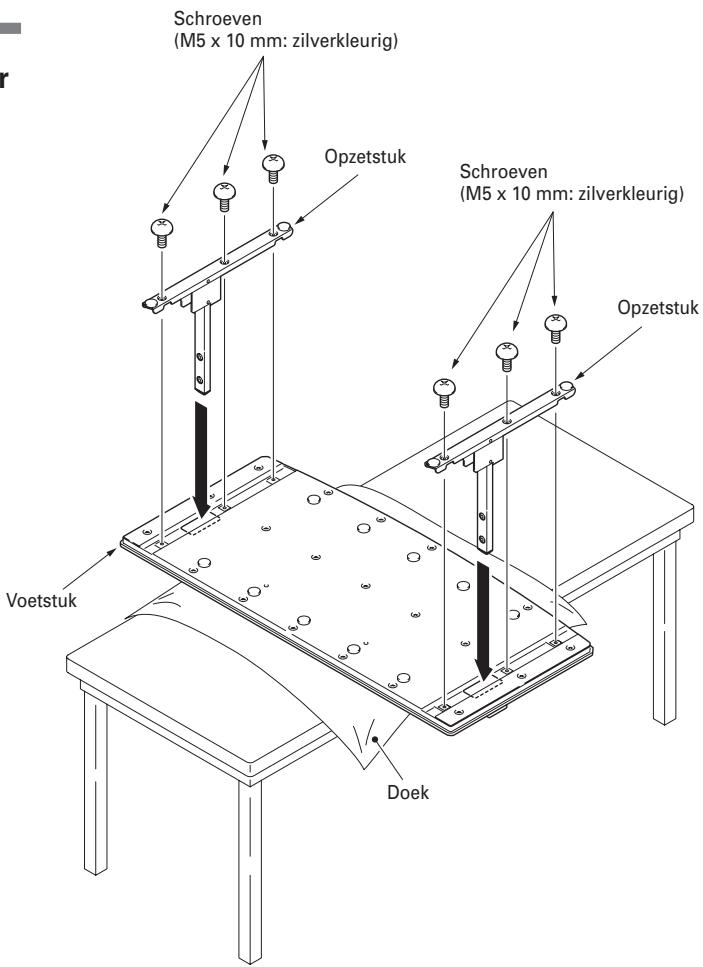

1 Keer het voetstuk om zodate de onderzijde maar boven wijst.
2 Voeg de opzetstukken in het voetstuk.
3 Draai de schroeven aan om de opzetstukken vast te zetten.

Let op

Plaats een zachte doeck onder het voetstuk wonneer de staander worden gemonteerd.

Indien er voorafgaande aan de montage geen doek onder worden neergelegd, hunnen er aan de boenzijde van het voetstuk krassen ontstaan.

Bevestiging van de Plasma-Display

Waarschuwing

Het gewicht van een plasma-display bedraagt onceveer 50kg de display is Niet diep en daardoor onstabel. Zorg er.daarom voor dat tenminste twee Personen de display monteren en installereren.

Let op

• Zorg ervoor dat de plasma-display op een vlakkeplaats worden geinstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze stevig aan.

Bevestigingsmethode

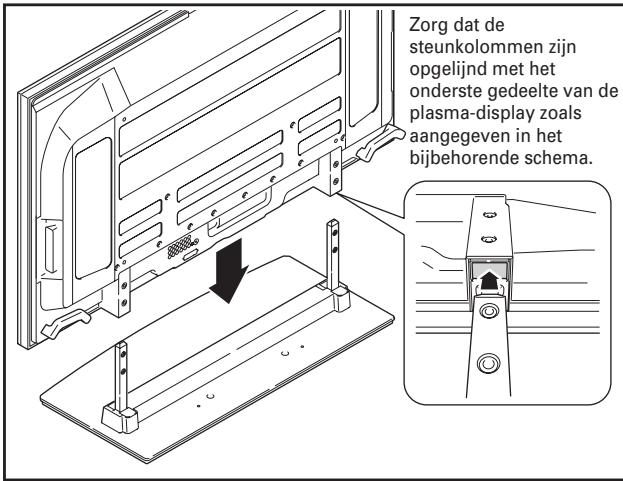

1 Bevestig de plasma-display aan de staander.

Bevestig zoals hieronder aangegeven de steunkolommen van de staander aan het onderste gedeelte van de plasma-display, en leid ze cervolgens vertaalaar binnen. Zorg ervoor dat de steunkolommen van de staander Niet in enig ander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of de uitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken.

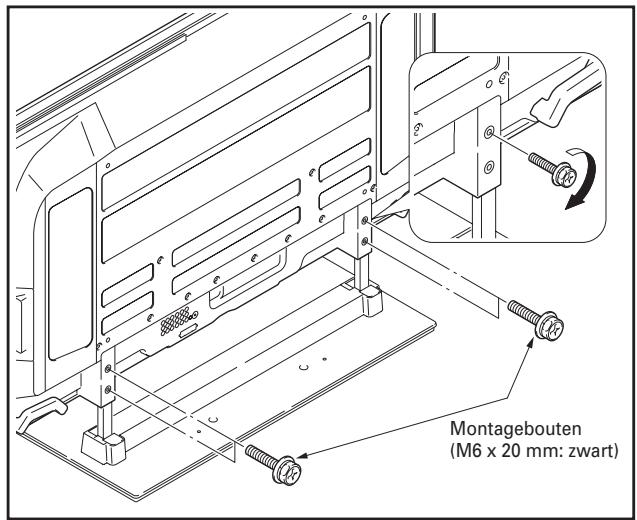

2 Het vastzetten van de plasma-display met montagebouten.

Bevestig de plasma-display op de bij de pijlen aangegevenplaatsen met gebruik van de kruskopschroevendraier.

Installatie van het product op een TV-tafel enz.

Houdt u zich aan de volgende voorzorgsmaatregelen bij het verplaatsen of installereren van dit product met een plasma-display in een TV-tafel of andere behuizing.

Zorg ervoor dat de plasma-display door twee Personen worden vastgehonden wonneer deze op een TV-tafel etc. worden geplaatst.

Voorzorgsmaatregelen bij verplaatsing

• Verwijder voorafgaande aan verplaatsing eerst de speakers en vervolgens de plasma-display van de staander wonneer het product over een afstand van meer dan enkele meters worden verplaatst, en verplaats de speakers, plasma-display en de staander afzonderlijk.
• Wonneer de plasma-display van de staander worden verwijderd, volg dan de procedure in "De plasmadisplay loskoppelen van de staander" op blz. 37.

Voorzorgsmaatregelen voor installmentie

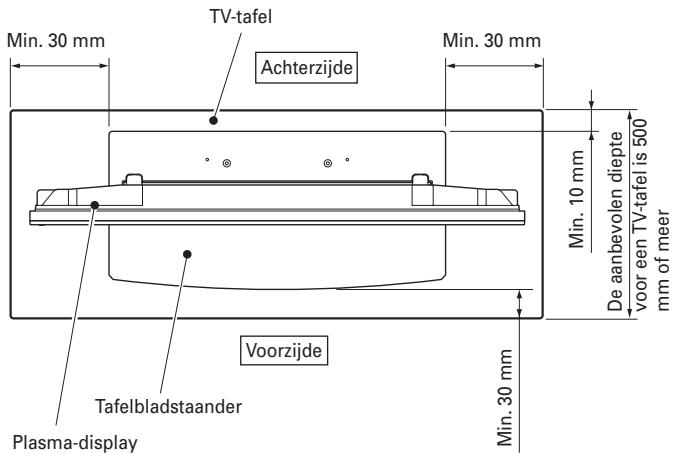

Zorg ervoor dat u aan de voorijde enchterijde van de tafelbladstaander minimaal zoveel ruimte heeft als in de figuur hieronder aangegeven.

Voorzorgsmaatregelen bij het installereren in een TV-tafel of andere behuizing

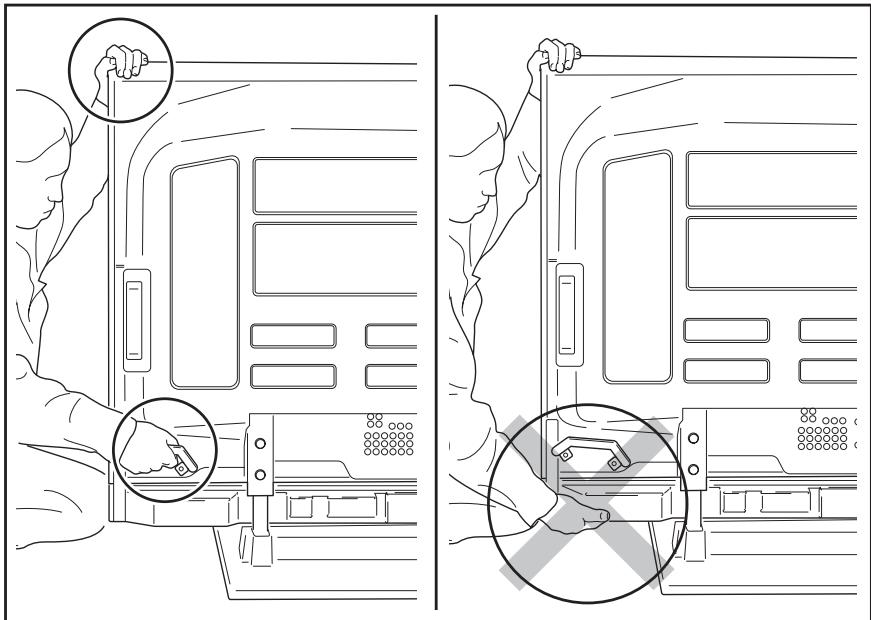

Niet bij de speaker vasthouden

Houd de plasma-display bij de handgreep aan de onderzijde vast, en uw andere hand bovenop de behuizing.

Houd de plasma-display tijdens installatie in een TV-tafel of andere behuizing bij de handgreep aan de onderzijde vast, en uw andere hand bovenop de behuizing. Indien u de plasma-display bij de speakers vasthoudt hunnen deze beschadigd raken ofervormen.

Voorbereiding van de snoeren

Gebruik de bijgeleverde kabelklemmen om de snoeren vast te binden.

Let op

Gebruik vooral geen kracht op de bases van de snoeren.

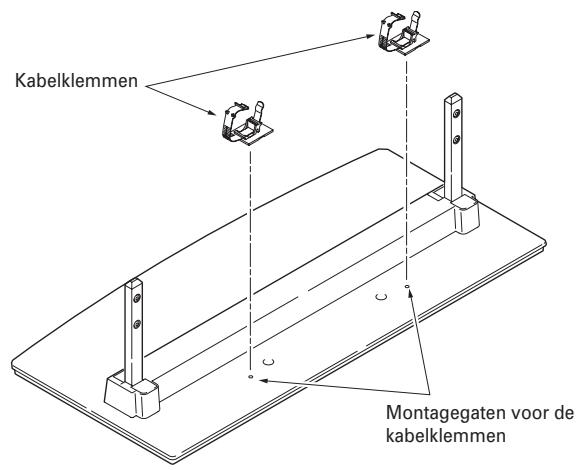

1 Geleid de kabelklemmen in de montagegaten voor de kabelklemmen.

2 Voeg de snoeren bijelkaar en leg ze op elke kabelklem.

3 Sluit elke kabelklem en trek verrolgens aan het uiteinde zodat de snoeren vastkommen te liggen.

Zo zorgt uervoordat de apparatuur Niet omvalt

Zorg ervoor nadat de staander is geinstalleerd, dat de apparatuur nicht omvalt.

• Wanner de plasma-display omvalt kan vanwege het gewicht letsel worden berokkend.
• Zorg er voor de veiligheid goed voor dat de plasma-display Niet kan omvallen.

Stabilititeit op de tafel of op de grond

Zorg voor stabiliteit van de apparatuur zoals in de figuur aangegeven met schroeven die in de winkel verkrijngbaar zijn.

Let op

• Er dient te allen hijde een TV-tafel van voldoende sterkte, bredte en diepte te worden gebruikt om de plasma-display te ondersteunen. Indien dit Niet het geval is kan de plasma-display omvallen.

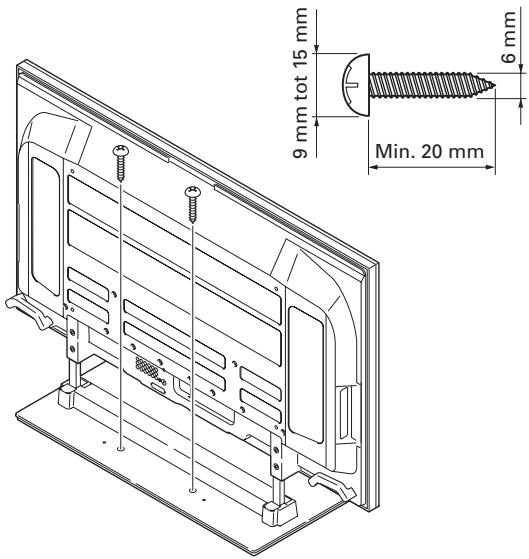

• Gebruik schroeven met een nominale diameter van 6mm om de plasma-display stabel op een TV-tafel teplaatsen. Kies, indien nodig in overleg met een erkende installer, de juiste schroeven.

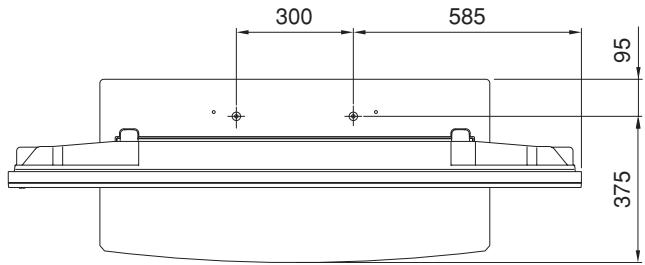

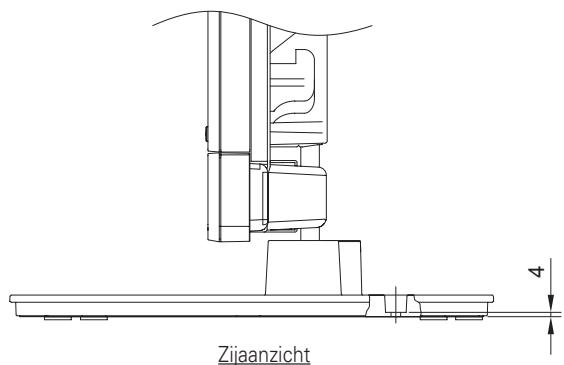

Positie van de tafelschroeven

Voor het stabelplaatsen van de standard op een TV-tafel要去en schroeven met een nominale diameter van 6 mm en een lenghte vaneer dan 20~mm worden gebruikt.

Eenheid: mm

Gebruik van een muur voor stabiliteit

1 Bevestiging van de bouten (haken) aan de plasma-display zodat deze Niet omvalt.
2 Gebruik stevige snoeren om de display op de juistre wijze stabiliteit te geben, en deze stevig aan een muur, zoil, of ander stevig element te bevestigen.

Dit dient opdezelfde wijze aan de linker- en rechterzijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

• De tafel of het gedeelte van de grond dat voor de apparatuur worden gezruikt dient stevig genoeg teijken ter ondersteuning van de plasma-display; indien dit Niet het geval is, kan lichamelijk letsel worden veroorzaakt.
• Zorg ervoor wanner de plasma-display worden geinstalleerd, dat de juiste maatregelen worden getroffen zodat deze nicht valt of Kantelt, zoalsijdens een aardbeving of bij ongevallen.
• Indien u deze voorzorgsmaatregelen Niet neemt kan de plasma-display omvallen en letsel veroorzaken.
• De schroeven, schroefhaken, kettingen en overige montagestukken die u gebruikt ter versteviging van de plasma-display zodat deze Niet Kantelt variëren alaar gelang de samenstelling en dikte van het oppervlak waarop deze worden aangebracht.
• Kies de juiste schroeven, haken, kettingen en overige montagestukken nadat u eerst het oppervlak grondig heeft onderzoucht op de juiste dikte en samenstelling en nadat u, indien nodig, een erkend installmenter hebts geraadpleegd.

De plasma-display loskoppelen van de staander

Wonneer de plasma-display van de staander worden verwijderd, neem dan de hierna omschreven procedure in zich ter voorkoming van ongevallen.

1 Maak eerst ruimte vrij op een vlakke vloer etc. waarop de plasma-display vlak kan worden neergelegd; leg cervolgens een doek op het oppervlak zodate display nicht bekrast of anderszins beschadigd raakt.
2 Verwijder de speakers.

3 Verwijder de montagebouten (4 schroeven) zoals aangegeven in stap 2 onder "Bevestiging van de Plasma-Display" (blz. 34).
4 Houd de plasma-display vast bij de handgrepen aan de onderzijde met uw andere hand bovenop, en til de display vertical op.
5 Plaats de plasma-display langzaam op het doek dat in stap 1 werk neergelegd, met het scherm maar beneden.

Technische gegevens

Afmetingen buitenzijde 1000 mm (B) x 309 mm (H) x 470 mm (D) Gewicht 10,2 kg

• Het is möglich dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

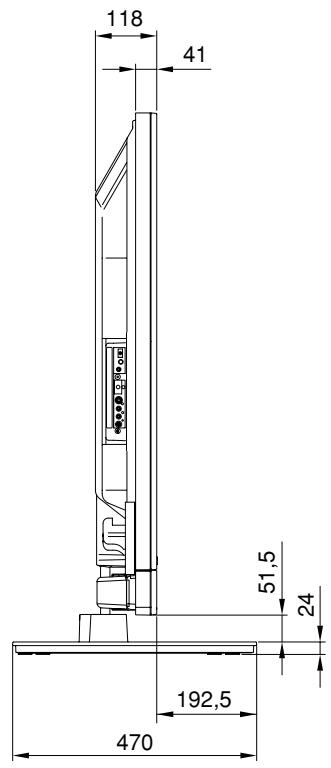

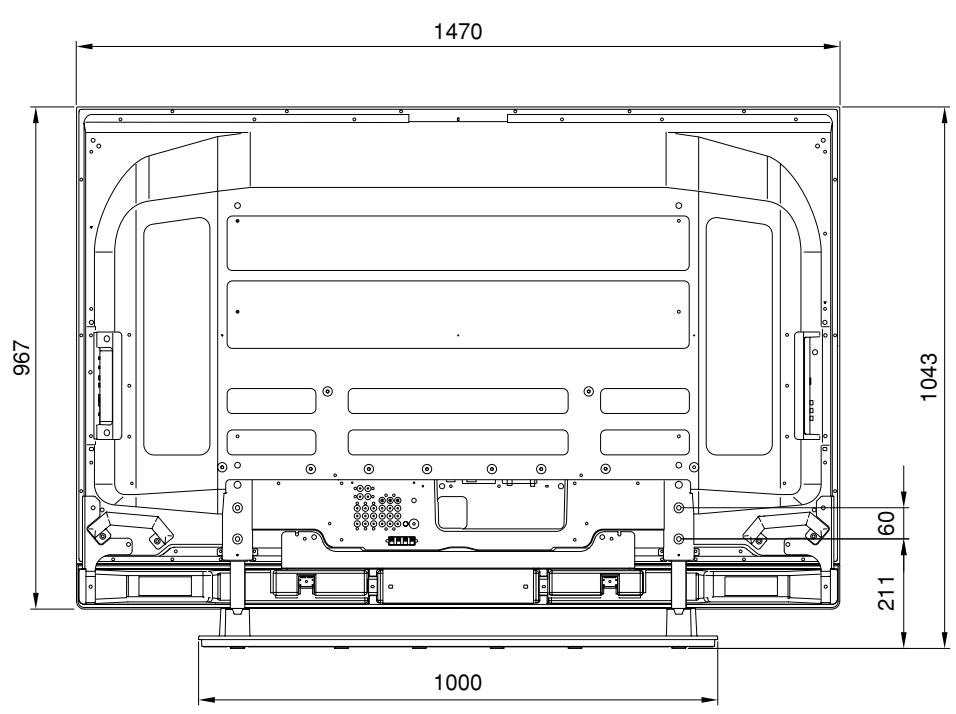

Afmetingen

Eenheid: mm

Uitgeveen door Pioneer Corporation. Copyright © 2006 Pioneer Corporation. Alle rechten voorbehonden.
