PDK-TS15 - 蓝牙音箱 PIONEER - 免费用户手册

产品类型	等离子屏幕支架（桌面底座）
品牌	PIONEER
型号	PDK-TS15
尺寸（长 x 高 x 深）	1000 毫米 x 309 毫米 x 470 毫米
重量	10.2 千克
兼容性	先锋Pioneer PDP-6070PU / PDP-607XD等离子屏幕
主要材料	钢
随附配件	桌面盖板（1）、支撑柱（2）、线缆夹（2）、M5x10毫米螺丝（6）、M6x20毫米安装螺丝（4）、使用说明书
所需工具	十字螺丝刀（不含）
安装	至少需要两人；在平坦稳定的表面上安装
安全	强制防倾倒措施：使用标称直径6毫米的螺丝固定到家具或墙壁
维护	用柔软干布清洁；不要使用研磨性产品
承重	约50千克（兼容等离子屏幕重量）
保修	咨询经销商或完整说明书

常见问题 - PDK-TS15 PIONEER

哪些等离子屏幕与PDK-TS15支架兼容？

该支架专为先锋Pioneer PDP-6070PU和PDP-607XD等离子屏幕设计。与其他型号一起使用可能导致不稳定。

如何组装PDK-TS15支架？

将桌面底座面朝下放置，将两个支撑柱插入预留槽中，然后用十字螺丝刀拧紧附带的M5螺丝。在桌子下方垫一块软布以防刮伤。

安装需要哪些工具？

需要一把十字螺丝刀。随附螺丝：M5x10毫米用于安装支架，M6x20毫米用于固定屏幕。

将屏幕安装到支架上需要多少人？

始终至少需要两人，因为等离子屏幕重约50千克，安装时需要安全操作。

如何将等离子屏幕固定到支架上？

将支架的柱体与屏幕底部的槽对齐，垂直插入，然后用十字螺丝刀拧紧四颗M6x20毫米安装螺丝。

如何固定支架以防止倾倒？

使用标称直径6毫米的螺丝将桌面底座固定到家具上。为加强安全，在屏幕背面安装M8钩子（长度12-15毫米），并用牢固的线缆将其连接到墙壁。

如何使用支架整理线缆？

将随附的线缆夹插入安装孔，将线缆分组，然后拉紧线缆夹末端以固定。

如何从支架上拆卸等离子屏幕？

将屏幕面朝下放在软布上，拆下扬声器，拧下四颗M6螺栓，然后握住底部把手小心抬起屏幕。

为了最佳安全，应将支架安装在哪里？

选择稳定平坦、足够坚固以承受总重量的位置。避免受到冲击、振动、热源或潮湿的区域。

如何维护PDK-TS15支架？

定期用柔软干布清洁。不要使用可能损坏表面的研磨性产品或溶剂。

用户手册 PDK-TS15 PIONEER

• 斯卡德八百（L、R共通） × 2

• 取付术儿卜

(M6×20mm：黑)×4

• イーテルク lampan×2

外形寸法 1000 mm (幅)×309 mm (高さ) ×470 mm (奥行圭)

質量 10.2 ~kg

爲使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

• 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號 PDK-TS15 序號

保留這些號碼以備不時之需。

目錄

注意 44

核對標準隨附零件 45

組合支架 45

安装電漿顯示器 46

將產品安裝至電視桌等部位上 46

固定綫線 47

預防設備翻覆 48

從支架拆卸電漿顯示器 49

規格 49

尺寸圖 49

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

#

這個桌上支架是專為先鋒牌電獎顯示器(PDP-607XD)所設計的。如果使用其他機種，可能會因爲不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿顯示器，也不要修改或是另有用途。

不當的安裝是非常危險的，因爲如此可能會造成翻覆或是其他意外。

安装位置

• 選擇一個鉤堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 不要安裝於戶外或是潮濕的地方，例如溫泉或是海灘旁邊。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。

安装顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。

• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

為防止產品翻覆造成意外，請務必採取穩安措施（請參閱第48頁）。

核對標準隨附零件

在組合和安裝之前請核對您擁有所有的隨附零件。

• 請注意在組合時會需要用到十字螺絲起子（未附）。

- 底座板 × 1

- 螺絲（M5×10 mm：銀色）×6

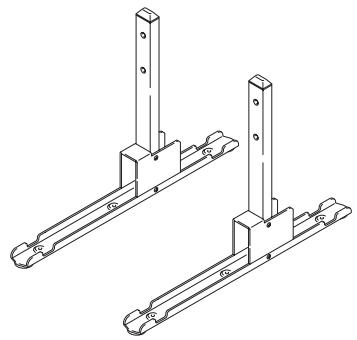

- 立管（左右各一，可互换） × 2
- 安裝螺栓

(M6×20mm:黑色）×4

·纖線固定座×2

- 操作手册（本分文件） × 1

組合支架

組合程序

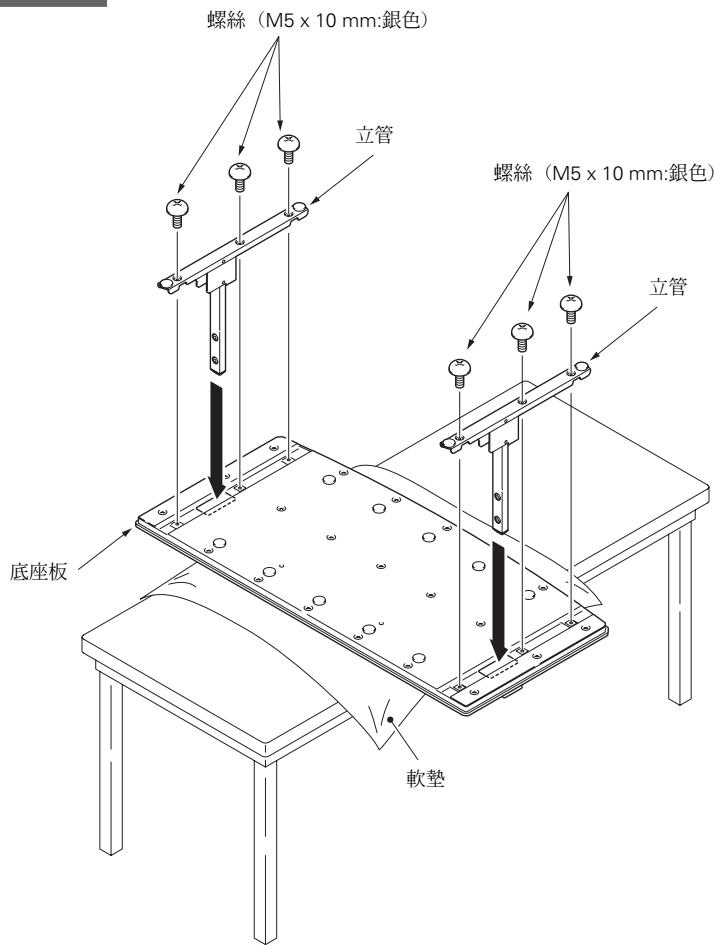

1 翻轉底座板，使其底面朝上。

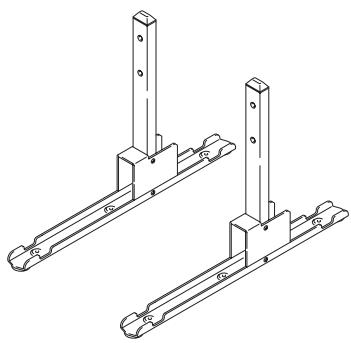

2 將立管插入底座板中。
3 鍾緊螺絲，固定住立管。

附註

組裝支架管時，請於座板放置一軟墊。

組裝前若未放置軟墊，則座板正面可能會刮傷。

安裝電漿顯示器

注意

電漿顯示器的重量約為 50kg ，本身並無任何深度且不穩。所以當要組合與安裝時，至少需要兩個人來操作。

附注

永遠組合在平坦的桌面上。
將螺絲垂直插入孔內並牢牢上緊。

安装方法

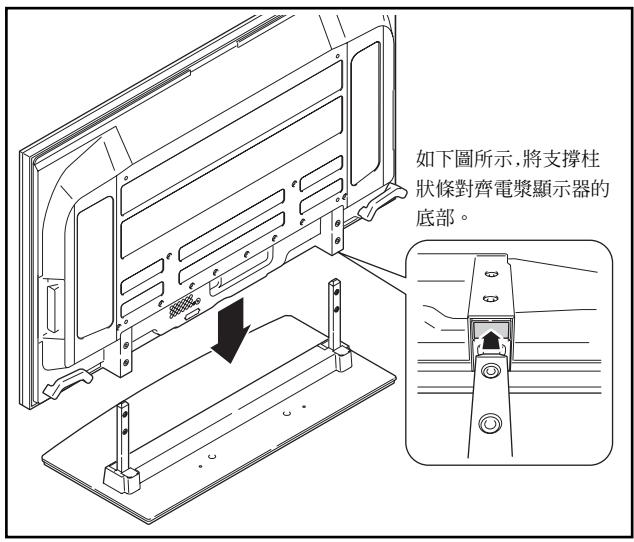

1 將電漿顯示器安裝在支架上。

將電漿顯示器的底部安裝在支架的支撐柱狀條，如下圖所示的方向，並慢慢的以垂直方式插入。除了支架的插入狹縫以外，請非常小心的不要將支撐柱狀條插入電漿電視的任何地方，如果隨意插入電漿電視的任何零件有可能會導致電漿面板和接頭的損壞，或是支架彎曲變形。

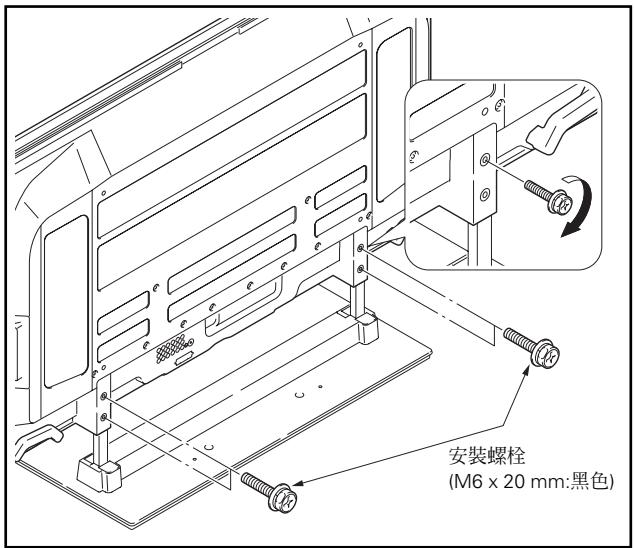

2 用安裝用的螺栓將電漿顯示器固定住。

利用十字螺絲起子將電漿顯示器接合至下圖所指各處位置。

將產品安裝至電視桌等部位上

在將本產品連同電漿顯示器一同移至或安裝至電視桌或其他箱櫃時，請確實遵守下列注意事項：

注意

在安裝到電視桌等裝置上時，請務必由兩人合力握住。

移動時的預防措施

注意

• 當需要將產品移動數公尺以外，先搬移揚聲器，然後再從支架搬開電漿顯示器，而後才分別移動揚聲器，電漿顯示器，和支架。
• 當從支架拆卸電漿顯示器時，請按照第49頁的"從支架拆卸電漿顯示器"步驟。

安装的預防措施

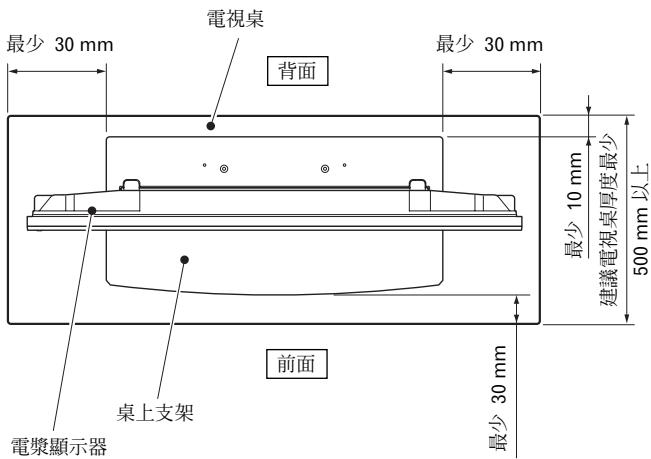

請確認你可以長久將桌上支架最少固定如下圖所標的前面和後面的距離空間。

安裝至電視桌或其他機架上之注意事項

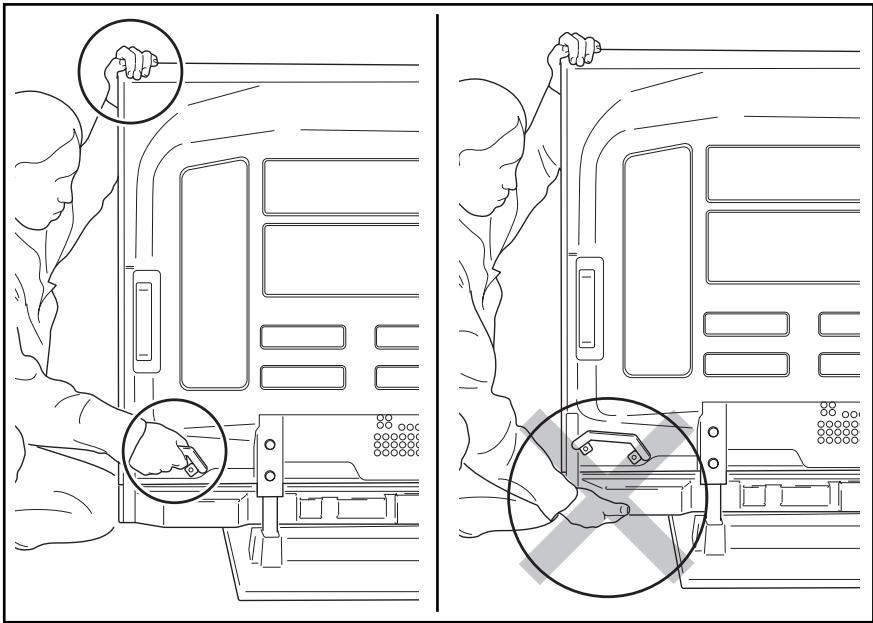

切勿握住揚聲器

請一手握住電漿顯示器底部，再一手握住上端。

安裝於電視桌或其他機櫃上時，請一手握住電漿顯示器底部，再一手握住上端。若您是握住揚聲器，可能會造成揚聲器損壞或扭曲。

固定纖線

請使用產品內附的纖線固定座綁住纖線。

附注

小心不要施力於繡線的主要部分。

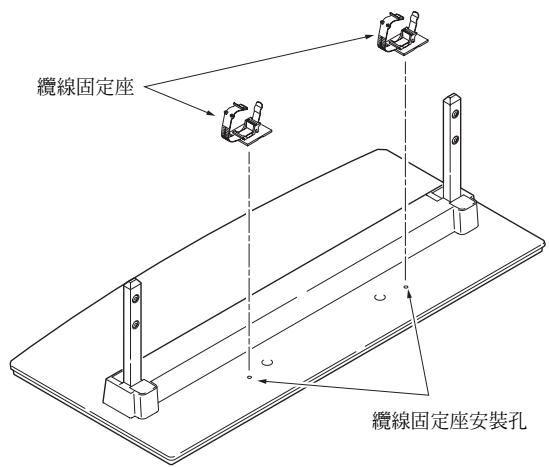

1 將繡線固定座插入繡線固定座安裝孔內。

2 將繩線捆紉好後放到各個繩線固定座上。

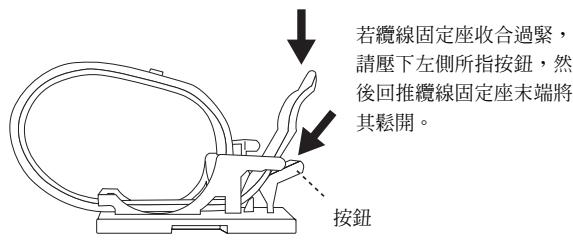

3 收合各個繡線固定座，拉住其末端將繡線固定。

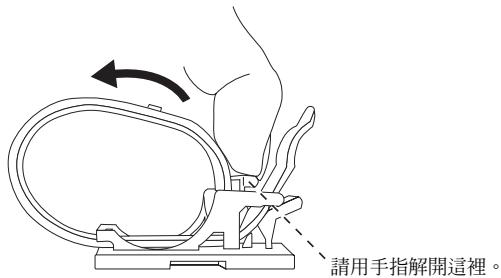

鬆開纜線固定座

打開纜固定座

在安裝好支架之後，請特別小心確認設備不會翻覆。

• 可能會因爲電漿顯示器的重量而發生摔落，使人受傷。
• 爲了安全起見，請確實特別小心，確定電漿顯示器不會摔落。

穩固安装在桌上或是地上

使用市面上有的螺絲如圖所示，可以穩固安裝設備。

附注

• 請使用擁有適當強度、寬度及深度的電視桌支撐電漿顯示器。如未遵照使用，則可能會發生摔落。
• 要將電漿顯示器穩固於電視桌上，請使用額定直徑為 6mm 的螺絲。如有必要，請向專業安裝人員請教後再選擇適當的螺絲。

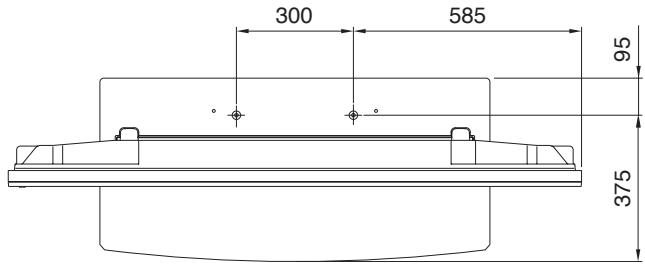

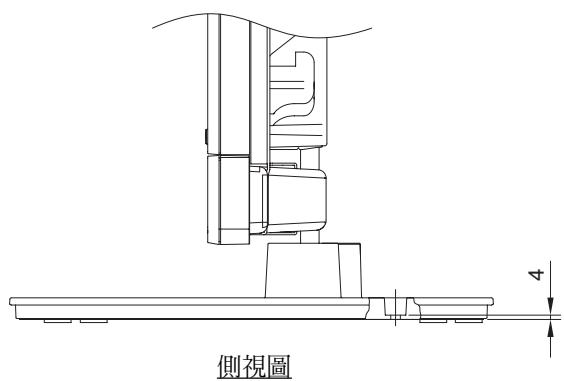

桌用螺絲的位置

將腳架固定到電視桌上時，請使用額定直徑6mm以及長度20mm的位置。

單位：mm

利用牆壁固定

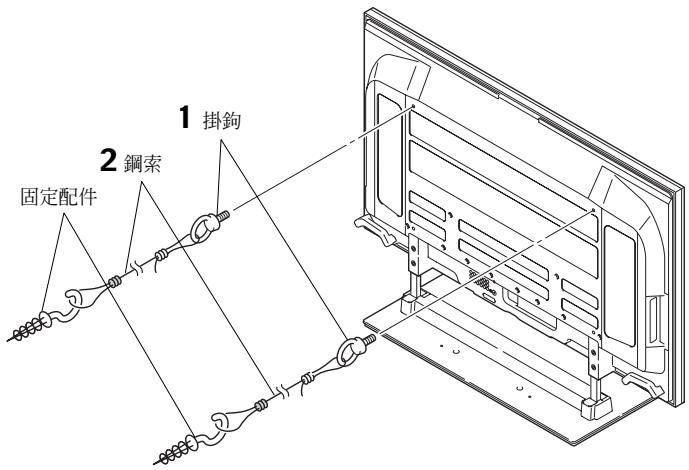

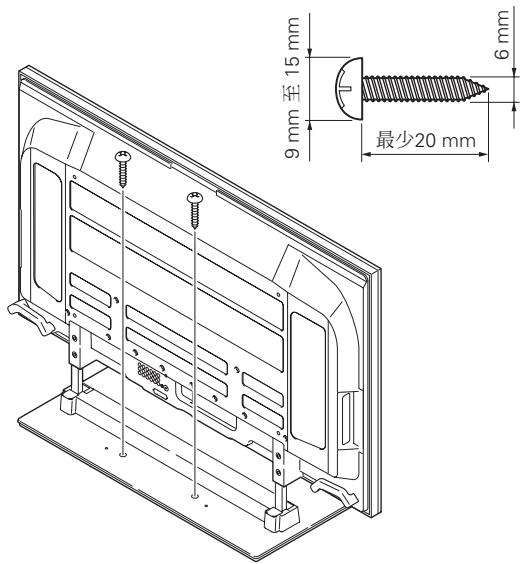

1 使用防掉落的門栓(掛勾) 拧住電漿電視。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

左右邊也按照此種方式進行安裝。

附註

請使用一般市面上的掛鉤、鋼索及固定配件。

推薦掛鉤：直徑M8

長度在 12mm 與 15mm 之間

12mm 至 15mm

注意

• 要有足夠強度的桌上或是地上才可永久支撐電漿顯示器。如果強度不夠將可能導致個人傷害和身體的損害。
• 當安裝電漿顯示器時，請先量測安全的尺度，如果發生緊急狀況，比如地震或是意外，可以避免機台翻覆或是翻倒。
• 如果你沒有做這預防措施，那麼電漿顯示器有可能會翻覆且造成傷害。
• 使用螺絲，掛鉤，鏈條，和其他裝配來穩固電漿顯示器以防翻倒會因爲嵌入合成的材質或是表面厚度的不同而有所差別。
• 當有必要時再詢問專業安裝員以後，首先小心審查嵌入表面的厚度和材質，並選擇適當的螺絲，掛鉤，鏈條，和其他裝配。

從支架拆卸電漿顯示器

注意

從支架來拆解電漿顯示器，請參照以下所敘述的步驟，以防意外的發生。

1 先將平坦地面清空，這樣便能將電漿顯示器平躺放好，然後鋪張紙在上方，便可以防止被刮傷或其他的傷害。
2 將揚聲器搬開。

3 請參照「安裝電漿顯示器」中的步驟2（第46頁），將安裝螺栓拆下（4顆螺絲）。
4 一手握住電漿顯示器底部把手，再一手握住上端，將顯示器垂直抬起。
5 如步驟2將電漿顯示器慢慢的以紙張覆蓋，並使螢幕面朝下。

規格

外部尺寸 1000 mm (宽) × 309 mm (高) × 470 mm (深)

重量 10.5公斤

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

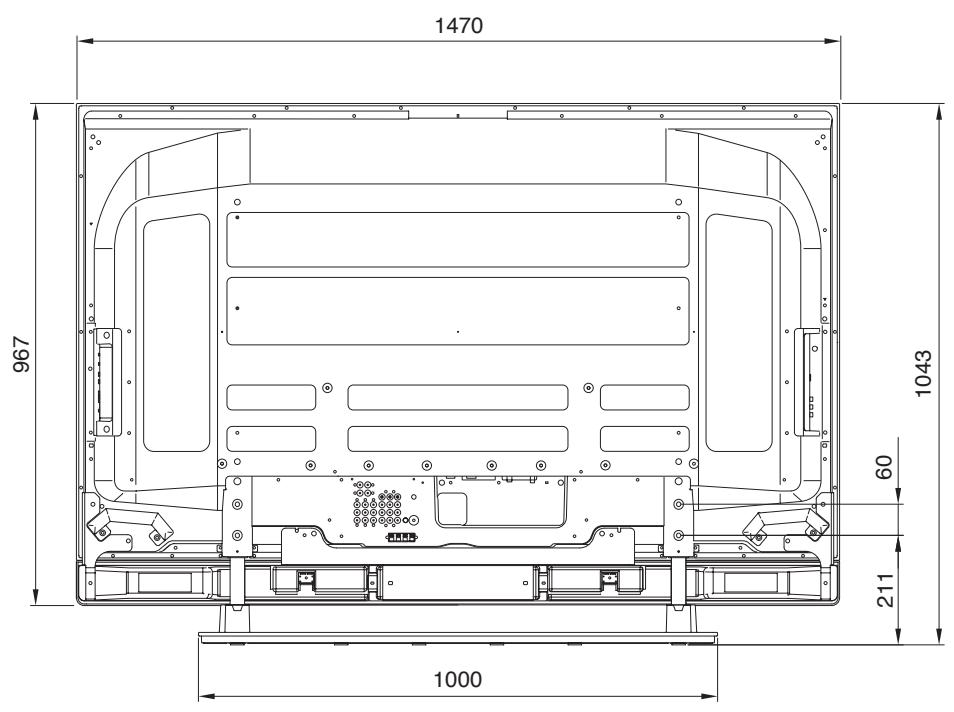

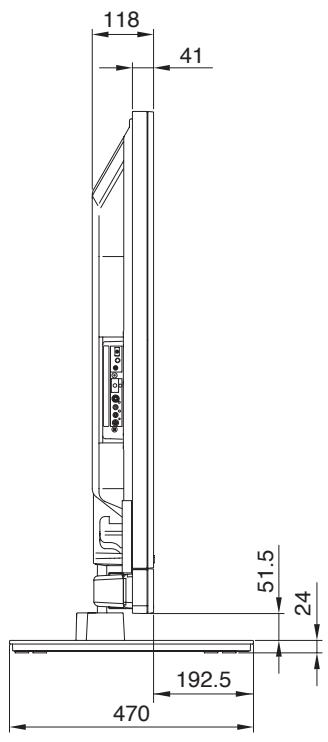

尺寸圖

單位：mm
