Type de produit	Support pour écran plasma (pied de table)
Marque	PIONEER
Modèle	PDK-TS15
Dimensions (L x H x P)	1000 mm x 309 mm x 470 mm
Poids	10,2 kg
Compatibilité	Écrans plasma Pioneer PDP-6070PU / PDP-607XD
Matériau principal	Acier
Pièces fournies	Couverture de table (1), colonnes de support (2), colliers de câble (2), vis M5x10 mm (6), vis d'installation M6x20 mm (4), mode d'emploi
Outils nécessaires	Tournevis Phillips (non inclus)
Installation	Nécessite au moins deux personnes ; montage sur surface plane et stable
Sécurité	Mesures anti-chute obligatoires : fixation au meuble ou au mur avec vis de 6 mm de diamètre nominal
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Poids supporté	Environ 50 kg (poids d'un écran plasma compatible)
Garantie	Consulter le revendeur ou la notice complète

FOIRE AUX QUESTIONS - PDK-TS15 PIONEER

Quels écrans plasma sont compatibles avec le support PDK-TS15 ?

Ce support est conçu exclusivement pour les écrans plasma Pioneer PDP-6070PU et PDP-607XD. L'utiliser avec d'autres modèles peut entraîner un manque de stabilité.

Comment assembler le support PDK-TS15 ?

Placez le pied de table face vers le bas, insérez les deux colonnes de support dans les fentes prévues, puis serrez les vis M5 fournies avec un tournevis Phillips. Utilisez un chiffon doux sous la table pour éviter les rayures.

Quels outils sont nécessaires pour l'installation ?

Un tournevis Phillips (à tête cruciforme) est nécessaire. Les vis sont fournies : M5x10 mm pour le montage du support et M6x20 mm pour fixer l'écran.

Combien de personnes sont nécessaires pour installer l'écran sur le support ?

Toujours au moins deux personnes, car un écran plasma pèse environ 50 kg et son installation nécessite une manipulation sécurisée.

Comment fixer l'écran plasma sur le support ?

Alignez les colonnes du support avec les fentes au bas de l'écran, insérez-les verticalement, puis serrez les quatre vis d'installation M6x20 mm à l'aide du tournevis Phillips.

Comment sécuriser le support pour éviter qu'il ne bascule ?

Utilisez des vis de 6 mm de diamètre nominal pour fixer le pied de table au meuble. Pour une sécurité renforcée, fixez des crochets M8 (longueur 12-15 mm) au dos de l'écran et reliez-les au mur avec des câbles solides.

Comment organiser les câbles avec le support ?

Insérez les colliers de câble fournis dans les trous de montage, regroupez les câbles, puis fermez les colliers en tirant sur leur extrémité pour les immobiliser.

Comment démonter l'écran plasma du support ?

Placez l'écran face vers le bas sur un chiffon doux, retirez les enceintes, dévissez les quatre boulons M6, puis soulevez délicatement l'écran en le tenant par les poignées inférieures.

Où installer le support pour une sécurité optimale ?

Choisissez un emplacement stable et plat, suffisamment solide pour supporter le poids total. Évitez les zones exposées aux chocs, vibrations, sources de chaleur ou humidité.

Comment entretenir le support PDK-TS15 ?

Nettoyez régulièrement avec un chiffon doux sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

MODE D'EMPLOI PDK-TS15 PIONEER

Nous vous remercions d'avoir choisi un produit Pioneer.
Veuillez dire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sur afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage resultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS IMPORTANT

Veuillez prendre note du numero du modele et du numero deserie de cet équipement ci-dessous.

N^ du modele.PDK-TS15 N^ de série.

Conserve ces numérios pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 14

Vérification des pieces fournies 15

Assemblage du support 15

Installation et fixation de I'ecran à plasma. 16

Installation du produit sur un meuble de

television,etc. 16

Preparation des cables 17

Prévenir toute chute de l'équipement 18

Démontage de l'écran à plasma du support 19

a c t e r i s t i q u e s t e c h i n q u e s . 19

Scheme de dimensions 19

ATTENTION

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un pied de table conçu exclusivement pour les écrans à plasma (PDP-6070PU / PDP-607XD) de marque Pioneer. L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez enaucun cas à installer ou à modifier le produit autrement qu'en suivant les indications fournies. En outre, n'utilise pas ce support pour un écran à plasma autre que celui pour lequel il a été créé et ne le modifiez pas ou ne l'utilise pas à des fins autres que celles pour lesquelles il a été créé.

Une installation incorrecte est extrémement dangereuse car elle peut provoquer la chute du support ou tout autre accident.

Lieu d'installation

• Sélectionné un emplacement assez solide pour supporter le poids du support et de l'écran.
  Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximé d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet. Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements péripériques hors tension en coupant l'alimentation, puis retirez la prise du cable d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit en prénant des mesures fiables visant à évier toute chute (voir Page 18).

Vérification des pieces fournies

Veuillez you assurer que you possedez bien toutes les pieces nécessaires avant de proceder au montage et à l'installation du support.

• Veuillez prend note qu'un tournevis de type Phillips (non inclus avec les pieces) pour vis à empreinte cruciforme est nécessaire pour assembler le support de base.

• Couverture de table x 1 unité

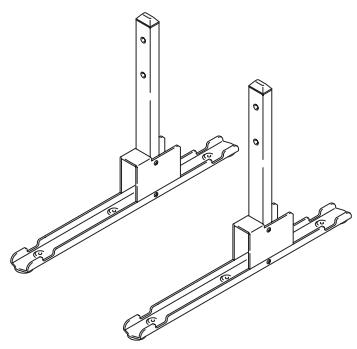

• Colonnes de support (gauche et droite, interchangeables) x 2 unités

• Colliers de cable x 2 unités

• Vis (M5 x 10 mm : argentée) x 6 unités

• Vis d'installation (M6 x 20 mm : noir) x 4 unités

Mode d'emploi (ce document) x 1 exemplaire

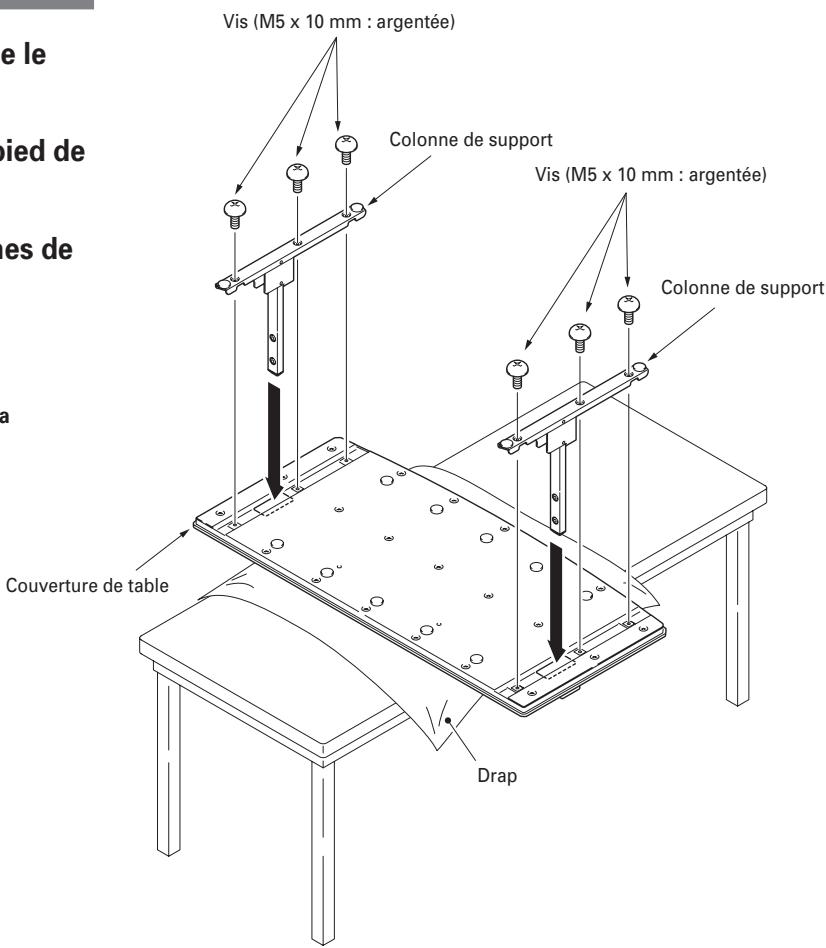

Assemblage du support

Procedure de montage

1 Tournez le pied de table de façon à ce que le dessous regarde vers le haut.
2 Insérez les colonnes de support dans le pied de table.
3 Serrez les vis afin de stabiliser les colonnes de support.

Remarque

Avant de monter le support, glissez un drag doux sous la couverture de table. Sans ce drag, vous risqueriez d'erafler la surface de la couverture de table.

Installation et fixation de l'écran à plasma

Attention

Le poids d'un écran à plasma est d'environ 50 kg. Leur profondeur étant limite, ils ne sont pas stables.

Leur profondeur étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être installés par deux personnes à la fois.

Remarque

• Montez toujours l'écran à plasma sur une surface plane et stable.
• Introduisez les vis à la verticale et serrez-les fort.

Méthode de fixation

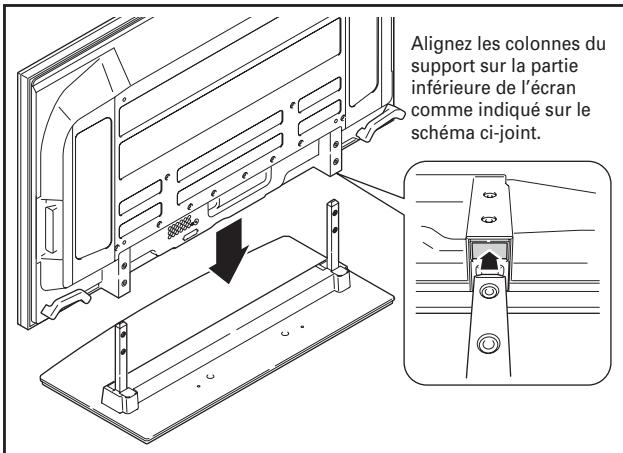

1 Installation de l'écran à plasma sur le support.

Mettez les colonnes de soutien en place au bas de l'écran à plasma comme indiqué ci-dessous, puis insérez-les lentement à la verticale. Veiliez à ne pas insérer les colonnes ailleurs que dans les fentes prévues à cet effet. Cela risquerait d'endommager l'écran, ses ports ou encore le support.

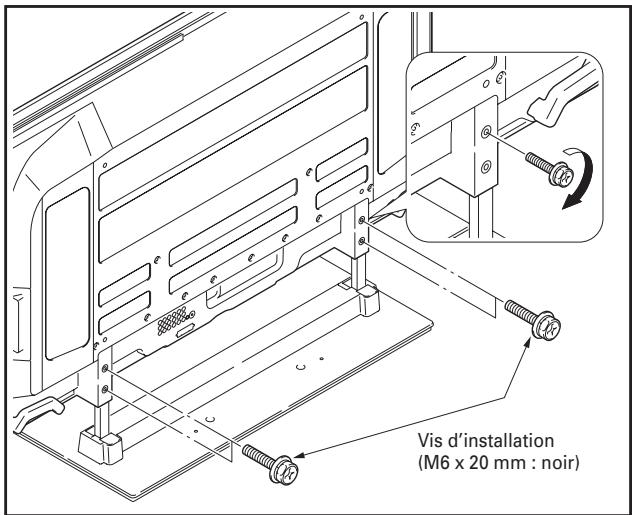

2 Fixez solidement l'écran à plasma avec les vis d'installation.

Fixez l'écran à plasma aux endroits indiqués en bas à l'aide du tournevis Phillips.

Installation du produit sur un meuble de télévision, etc.

Veillez à observer les précautions ci-après lorsque vous déplace ce produit ou que vous l'installez avec un écran à plasma dans un meuble de télévision ou un autre espace clos.

Attention

En cas d'installation de l'écran sur un meuble de télévision, etc., veillez à ce qu'il soit maintainu par deux personnes.

Précautions à respecter lors du déplacement du produit

Attention

• Avant de déplacer l'appareil sur plusieurs mètres, démonze les enceintes. SépAREZ également l'écran à plasma de son support et transportez chaque partie séparément.
• Lorsque vous démonze l'écran à plasma du support, assurez-vous de suivre la procédure décrite dans la partie « Démontage de l'écran à plasma du support » à la page 19.

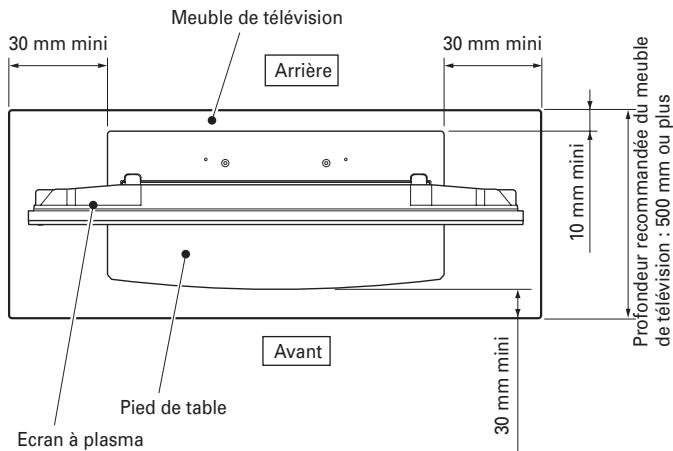

Précautions d'installation

Veillez à toujours menager devant et derrière le pied de table un espace au moins égal à celui qui est indiqué sur le schéma cédssous.

Précautions à observer lors de l'installation du produit dans un meuble de télévision ou autre espace clos

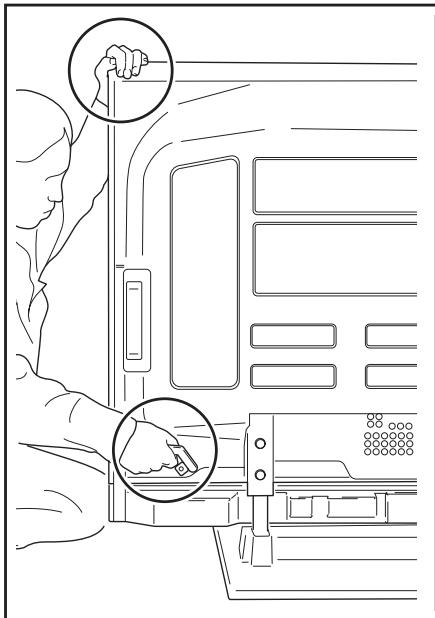

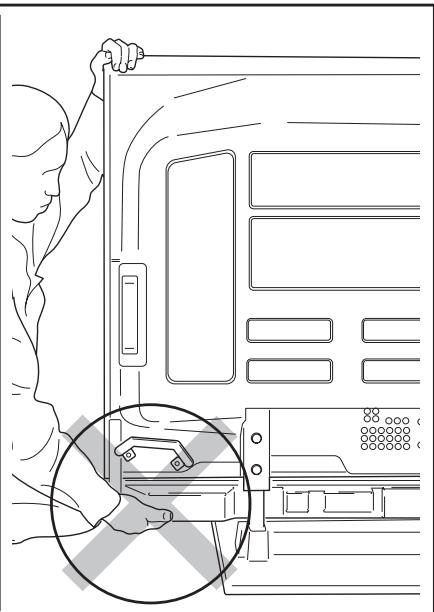

Ne tenez pas l'enceinte

Prenez l'écran plasma par la poignée située audessous et tenez-le par le haut de l'autre main.

Attention

En cas d'installation dans un meuble de télévision ou autre espace clos, prenez l'écran plasma par la poignée située au-dessous et tenez-le par le haut de l'autre main. Si vous le soulevez par les enceintes, ces dernières risqueraient d'être endommagées ou de se tordre.

Préparation des câbles

Maintenez les cables ensemble à l'aide des colliers de cables.

Remarque

Veillez a ne pas forcer sur la base des cables.

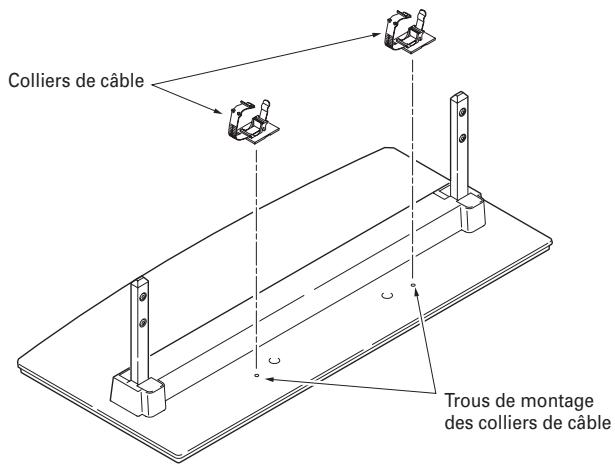

1 Insérez les colliers de cable dans les trous de montage destinés à cet effet.

2 Maintenez les câbles ensemble et placez-les sur chaque collier de cable.

3 Fermez chaque collier de cable puis tirez son extrémité de façon à immobiliser les cables.

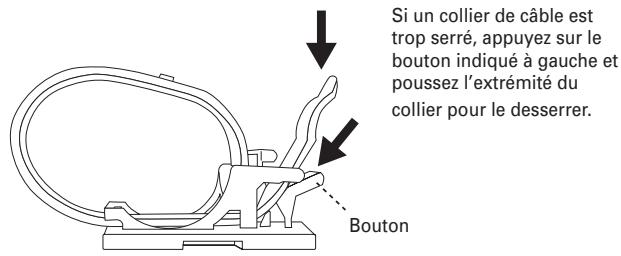

Desserrer un collier de câble

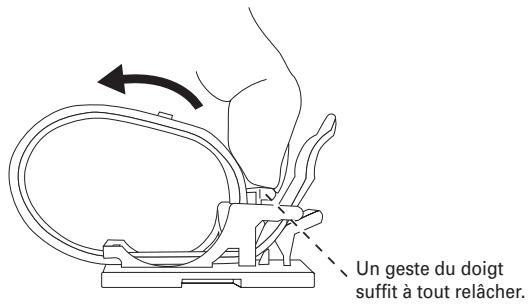

Ouvrir un collier de cable

Prévenir toute chute de l'équipement

Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.

• En raison de son poids, toute chute de I'ecran à plasma risque de blesser quelqu'un.
  Pour plus de sécurité, veilz à prendre toutes les mesures nécessaires pour que vous écran à plasma ne chute pas.

Stabilisation sur une table ou sur la base

Stabilisez le support comme indiqué sur le schéma à l'aide de vis vendues dans le commerce.

Remarque

• L'écran plasma doit toujours être installé sur un meuble de télévision suffisamment solide, large et profond. Sans cela, il risquerait de tomber.

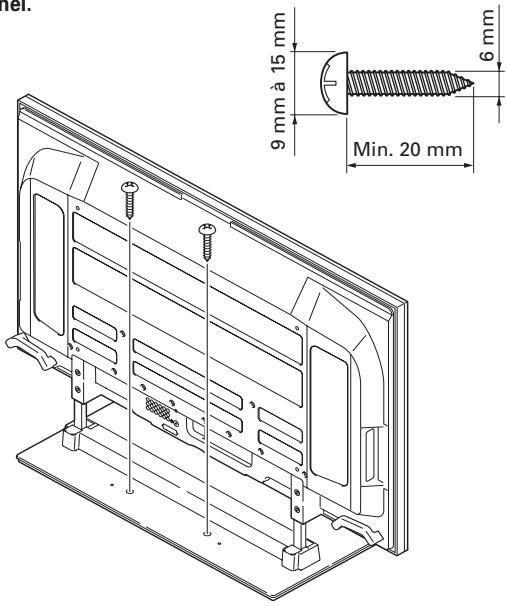

  Pour stabiliser l'écran à plasma sur un meuble de télévision, utilisez des vis de 6 mm de diamètre nominal. Pour selectionner les vis, consultez si nécessaire un installerur professionnel.

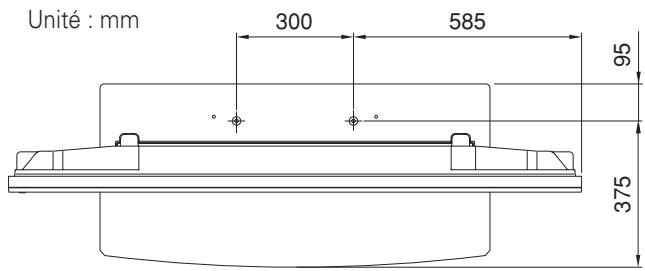

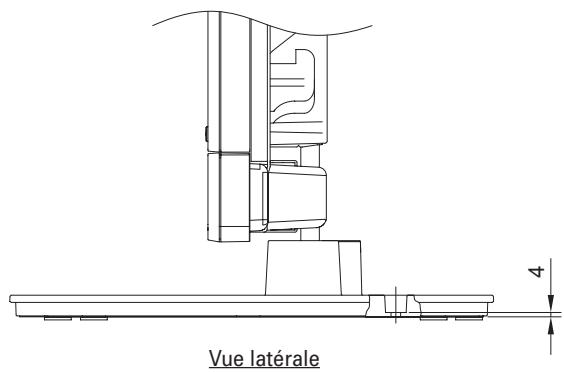

Emplacement des vis de la table

Pour stabiliser le pied sur un meuble de télévision, utilisez des vis de 6 mm de diamètre nominal et d'au moins 20 mm de long.

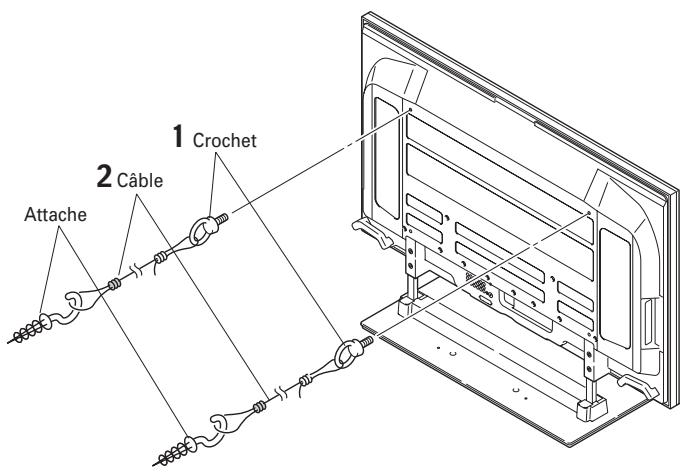

Utilisation d'un mur pour stabiliser le support

Fixation des boulons empêchant la chute (crochets) sur l'écran à plasma.
2 Utilisation de cables solides pour stabiliser solidement le dispositif sur un mur, un pilier ou d'autres éléments stables.

Ces opérations doivent être effectuees de la meme maniere a gauche et a droite.

Remarque

Utilizez des crochets, des cables et d'autres dispositifs de fixation en vente dans le commerce.

Crocket recommende : Diametre nominal M8, longueur de 12 mm à 15 mm.

12 mm à 15 mm

Attention

• Choisissez toujours une table ou une portion du sol avec une force suffisante pour supporter l'écran plasma. Il en résultatait autrement des blessures corporelles et des dégats physiques.
• Lors de l'installation de l'écran plasma, veuillez prendre les mesures de sécurité nécessaires pour l'empêcher de tomber ou de basculer en cas de sinistres comme un tremblement de terre ou un accident.
• Le cas contraire, l'écran plasma pourrait tomber et provoquer des dégats.
• Les vis, crochets, chaînes et autres raccords que vous utilisez pour fixer en place l'écran plasma afin de l'empêcher de basculer dépendront de la composition et de l'épaisseur de la surface sur laquelle vous le fixez.
• Choisissez les vis, crochets, chaînes et autres raccords appropriés après avoir tout d'abord soigneusement inspector la surface pour déterminer sa composition et son épaisseur et après avoir pris contact avec un installateur professionnel si besoin est.

Démontage de l'écran à plasma du support

Lorsque vous démonzez l'écran à plasma de son support, observez strictement la procédure indiquée ci-dessous afin d'éviter les accidents.

1 Faites d'abord de la place sur une surface plane, etc. où vous pouvez laisser l'écran à plasma à plat, puis déposez une feuille afin de le protégger des rayures et autres dégats évventuels.
2 Retirez les enceintes.

3 En vous référant à l'opération 2 déscribe dans le chapitre « Installation et fixation de l'écran à plasma » (page 16), retirez les 4 boulons.
4 Tout en le tenant par les poignées qui sont situées dessous, placez l'écran à la verticale.
5 Placez l'écran à plasma avec soin sur la feuille citée lors de l'étépe 1, l'écran regardant vers le bas.

éristiques techniques

Dimensions extérieures 1000 mm (largeur) x 309 mm (hauteur) x 470 mm (profondeur) Poids 10,2 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

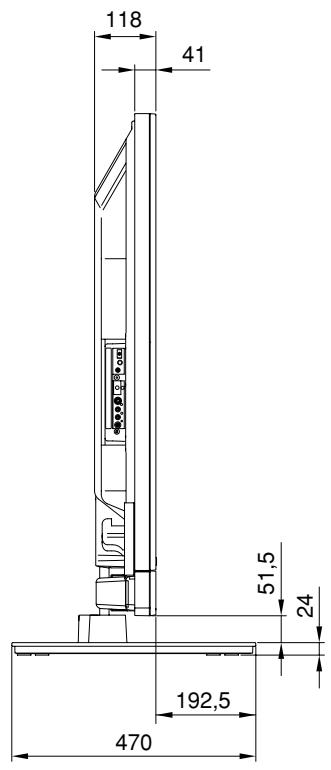

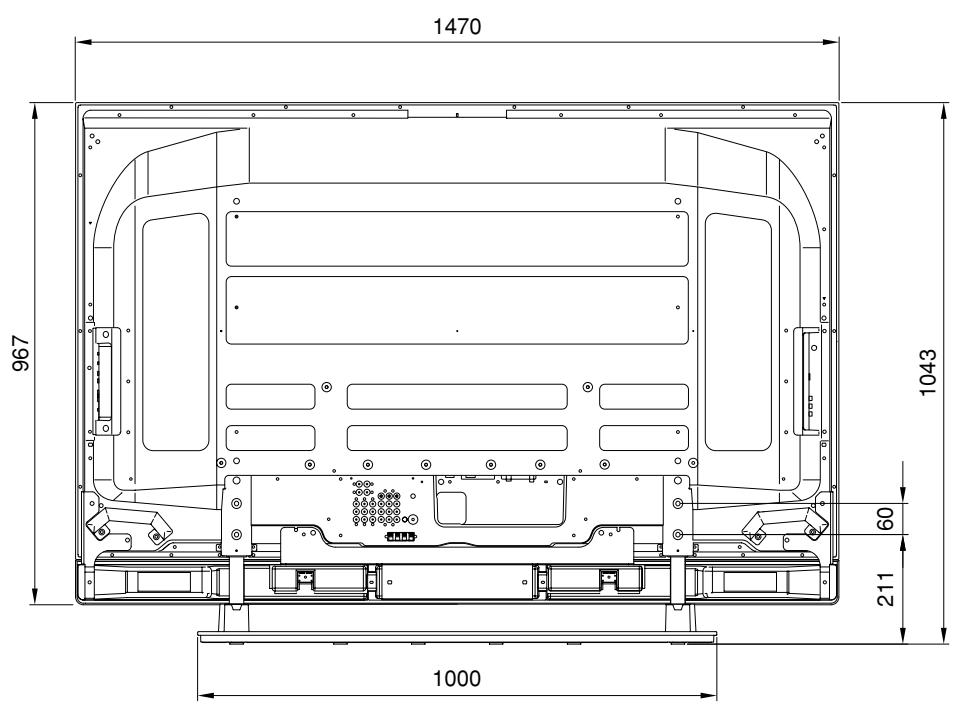

Schéma de dimensions

Unité : mm

Montage en installation
