Produkttyp	Ständer für Plasma-Bildschirm (Tischfuß)
Marke	PIONEER
Modell	PDK-TS15
Abmessungen (B x H x T)	1000 mm x 309 mm x 470 mm
Gewicht	10,2 kg
Kompatibilität	Pioneer Plasma-Bildschirme PDP-6070PU / PDP-607XD
Hauptmaterial	Stahl
Mitgelieferte Teile	Tischabdeckung (1), Stützsäulen (2), Kabelbinder (2), Schrauben M5x10 mm (6), Montageschrauben M6x20 mm (4), Bedienungsanleitung
Erforderliches Werkzeug	Kreuzschlitzschraubendreher (nicht im Lieferumfang)
Montage	Erfordert mindestens zwei Personen; Montage auf einer ebenen und stabilen Oberfläche
Sicherheit	Sturzschutzmaßnahmen erforderlich: Befestigung am Möbelstück oder an der Wand mit Schrauben mit einem Nenndurchmesser von 6 mm
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Tragfähigkeit	Etwa 50 kg (Gewicht eines kompatiblen Plasma-Bildschirms)
Garantie	Bitte wenden Sie sich an den Händler oder die vollständige Anleitung

Häufig gestellte Fragen - PDK-TS15 PIONEER

Welche Plasma-Bildschirme sind mit dem Ständer PDK-TS15 kompatibel?

Dieser Ständer ist ausschließlich für die Pioneer Plasma-Bildschirme PDP-6070PU und PDP-607XD ausgelegt. Die Verwendung mit anderen Modellen kann zu Instabilität führen.

Wie montiere ich den Ständer PDK-TS15?

Legen Sie den Tischfuß mit der Oberseite nach unten, stecken Sie die beiden Stützsäulen in die vorgesehenen Schlitze und ziehen Sie die mitgelieferten M5-Schrauben mit einem Kreuzschlitzschraubendreher fest. Legen Sie ein weiches Tuch unter den Tisch, um Kratzer zu vermeiden.

Welches Werkzeug wird für die Montage benötigt?

Es wird ein Kreuzschlitzschraubendreher benötigt. Die Schrauben sind im Lieferumfang enthalten: M5x10 mm für die Montage des Ständers und M6x20 mm zur Befestigung des Bildschirms.

Wie viele Personen werden benötigt, um den Bildschirm auf dem Ständer zu installieren?

Es werden immer mindestens zwei Personen benötigt, da ein Plasma-Bildschirm etwa 50 kg wiegt und seine Installation eine sichere Handhabung erfordert.

Wie befestige ich den Plasma-Bildschirm am Ständer?

Richten Sie die Säulen des Ständers an den Schlitzen an der Unterseite des Bildschirms aus, stecken Sie sie senkrecht ein und ziehen Sie dann die vier Montageschrauben M6x20 mm mit dem Kreuzschlitzschraubendreher fest.

Wie sichere ich den Ständer gegen Umkippen?

Verwenden Sie Schrauben mit einem Nenndurchmesser von 6 mm, um den Tischfuß am Möbelstück zu befestigen. Für zusätzliche Sicherheit befestigen Sie M8-Haken (Länge 12-15 mm) an der Rückseite des Bildschirms und verbinden Sie diese mit stabilen Kabeln mit der Wand.

Wie ordne ich die Kabel mit dem Ständer?

Stecken Sie die mitgelieferten Kabelbinder in die Montagelöcher, bündeln Sie die Kabel und schließen Sie die Kabelbinder, indem Sie an ihrem Ende ziehen, um sie zu fixieren.

Wie baue ich den Plasma-Bildschirm vom Ständer ab?

Legen Sie den Bildschirm mit der Vorderseite nach unten auf ein weiches Tuch, entfernen Sie die Lautsprecher, schrauben Sie die vier M6-Schrauben ab und heben Sie den Bildschirm vorsichtig an den unteren Griffen an.

Wo sollte der Ständer für optimale Sicherheit installiert werden?

Wählen Sie einen stabilen und ebenen Standort, der stark genug ist, um das Gesamtgewicht zu tragen. Vermeiden Sie Bereiche, die Stößen, Vibrationen, Wärmequellen oder Feuchtigkeit ausgesetzt sind.

Wie pflege ich den Ständer PDK-TS15?

Reinigen Sie regelmäßig mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG PDK-TS15 PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf theses Produkts der Firma Pioneer entschieden haben.

Bitte lessen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rateziehen zu konnen.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sichitte an ihren Handler.
• Für Schäden aufgrund von inkorekter Installation, falscher Verwendung, vorgenommen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unter die Nummer des Modells und die Serien-Nummer des Geräts.

Modell: PDK-TS15 Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise 20

Überprüfung des Standardzubehörs auf

Vollständigkeit 21

Montage des Tischständers 21

Montieren des Plasmadisplays 22

Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem 22

Vorbereitung der Kabel 23

Verhinderung eines möglichen Umfallens

der Einheit 24

Demontieren des Plasmadisplays vom Ständer 25

Technische Daten 25

Darstellung der Abmessungen 25

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Plasmadisplays (PDP- 607XD) der Firma Pioneer vorgesehen ist. Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen. Hinsichtlich weiterer Informationen wenden Sie sichitte an diejenige Handseinrichtung, bei der Sied das Plasmadisplay gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Veränderungen am Produkt vor. Verwenden Sie den Tischständer nicht für ein anderes Plasmadisplay als für die Modelle, für die er vorgesehen ist, nehmen Sie keine Veränderungen daran vor und verwenden Sieihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallenden Einheit oder zu einem anderen Unfall führen kann.

Installationsort

• Wahlen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu,tragen.
• Sorgen Sie davon, dass der Ständer und das betreffende Display auf einem eigenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Nähe einer—heißen Quelle oder in Strandnahme.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den darauf vorgesehenen Positionen. Es hat Fälle gegeben, dass es zu unvorhgesehenen Unfallen wie beispelsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es sicher installiert wird.
• Schalten Sie das Display und die periphenen Geräte vor der Installation aus undziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschreiben (siehe Seite 24).

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörns vorhanden sind.
-itte beachten Sie, dass fur die Montage ein Kreuzschlitzschaubenzieher (nicht enthalten) erforderlich ist.

- Basisdeckung x 1

- Schrauben
(M5 x 10 mm, silberfarben) x 6

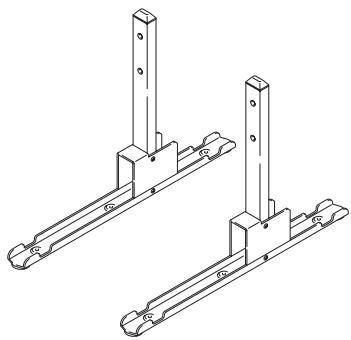

- Ständerelemente
links und rechts, austauschbar) x 2
- Installationsschrauben

(M6 x 20 mm, schwarz) x 4

- Kabelhalterungen x 2

Bedienungsanleitung
(das vorliegende Dokument) x 1

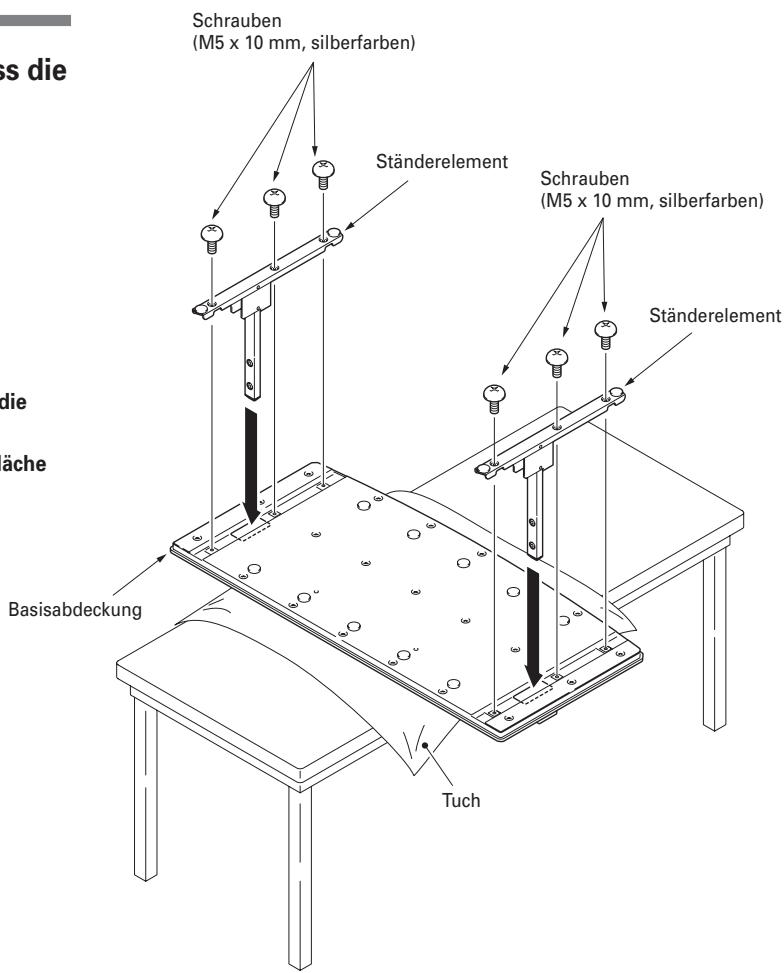

Montage des Tischständers

Montage

1 Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.
2 Führn Sie Ständerelemente in die Basisabdeckung ein.
3 Ziehen Sie die Schrauben fest an, um die Ständerelemente zu stabilisieren.

Hinweis

Montieren Sie den Ständer, indem Sie ein weiches Tuch unter die Basisabdeckung legen.

Wenn Sie das nicht tun, ist es möglich, dass die vordere Oberfläche zerkratzt wird.

Montieren des Plasmadisplays

Vorsicht!

Ein Plasmadisplay wiegt etwa 50kg . Die Modelle weisen keine Tiefe auf und sind daher instabil.

Daher mussen beim Zusammenbau und bei der Installation mindestens zwei Personen beseiligt sein.

Hinweise

• Vergewissern Sie sich, dass Sie das Plasmadisplay an einem ebenen und stabilen Ort installieren.
• Führren Sie die Schrauben in die Schraublöcher ein und ziehen Sie sie fest an.

Befestigungsmethode

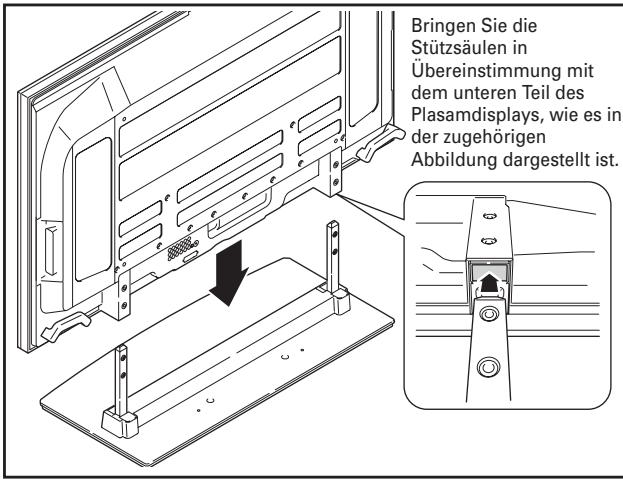

1 Befestigen des Plasmadisplays am Ständer.

Passen Sie die Stützsäulen des Tischständers auf der Unterseite des Plasmadisplays an, wie es in der Abbildung unter nsten dargestellt ist, und führen Sie sie dann langsam vertikal ein. Achten Sie damit bereits besonder darauf, die Stützsäulen des Tischständers nicht anders einzufahren als in die davon vorgesehenen Öffnungen. Wenn Sie dies nicht beachten, besteht die Gefahr, dass Sie das Bedienfels des Plasmadisplays beschädigten oder seine Anschlussbuchsen oder dass sich der Ständer verzieht.

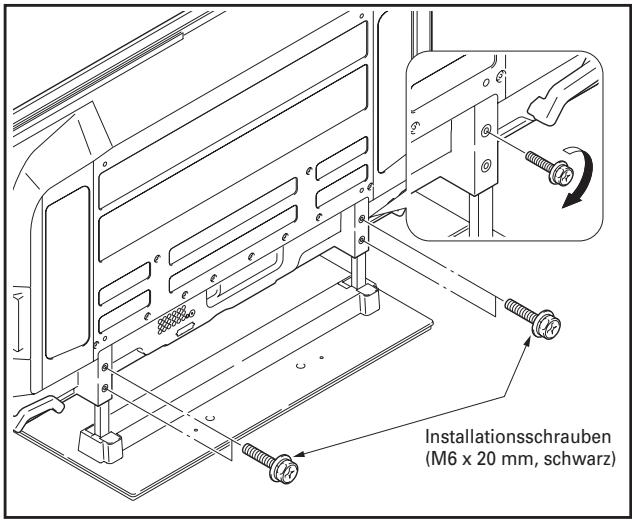

2 Sichern des Plasmadisplays mit den Installationsschrauben.

Montieren Sie das Plasmadisplay unter Verwendung des Kreuzschlitzschraubenziehers an den unten angezeigten Punkten.

Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem

Beachten Sieitte unbedingt die nachfolgend beschriebenen Vorsichtsmaßregeln, wenn Sie den Ständer mit einem Plasmadisplay fortbewegen oder diese Einheit auf einem Fernsehtisch oder in einem umschlossenen Möbelstück installieren.

Vorsicht!

Bitte achtenden Sie darauf, dass das Plasmadisplay bei der Installation auf einem Fernsehtisch usw. von zwei Personen gehalten wird.

Sicherheitshinweise für das Fortbewegen oder Transportieren

Vorsicht!

• Wenn Sie den Tischständer mit dem Plasmadisplay und den Laufsprechern mehr als ein paar Meter fortbewegen oder transportieren wollen, dann entfern den Sie zunachst die Laufsprecher und dann das Plasmadisplay vom Tischständer und transportieren Sie anschließend Laufsprecher, Plasmadisplay und Tischständer getrennt.
• Verfahren Sie, wenn Sie das Plasmadisplay vom Ständer demontieren, unbedingt so, wie es auf Seite 25 in „Demontieren des Plasmadisplays vom Ständer" beschrieben ist.

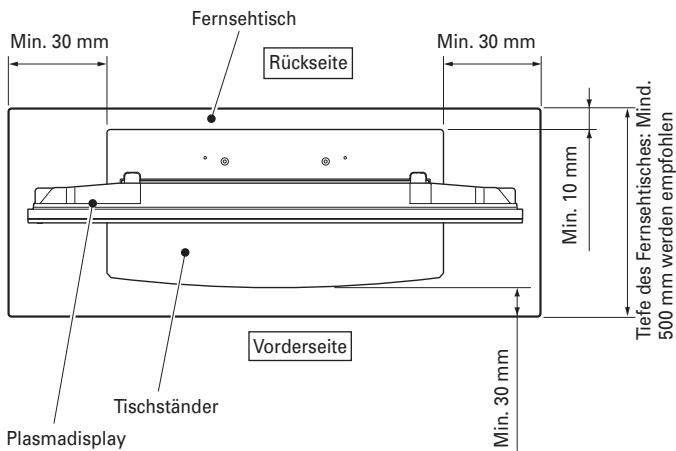

Sicherheitshinweise für die Installation

Vergewissern Sie sich, dass Sie vor und hinter dem Tischständer immer einen Mindestabstand absichern, wie er im folgenden Diagramm angegeben ist.

Vorkehrungen bei der Installation auf einem Fernsehtisch oder in einem umschlossenen Möbelstück

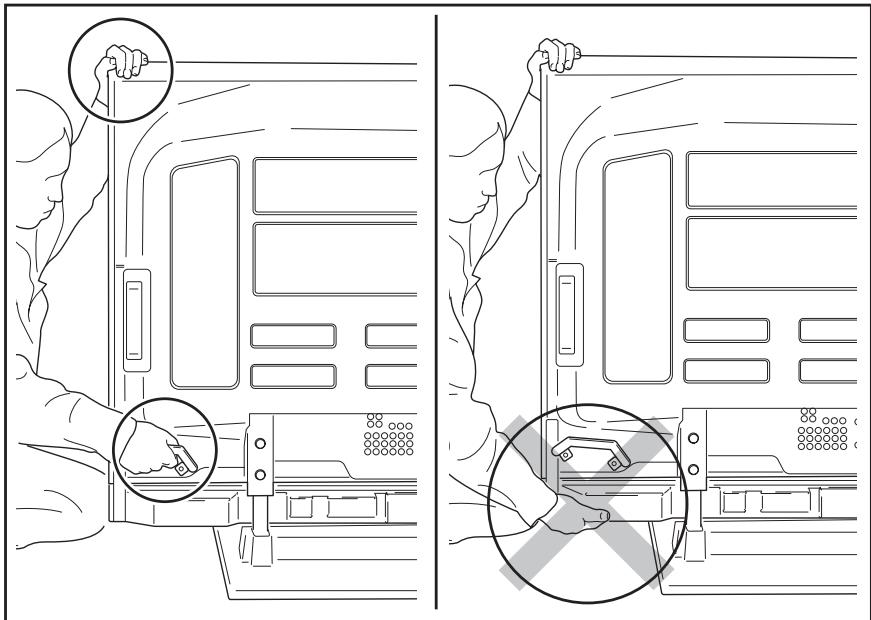

Halten Sie die Einheit nicht am Laufsprecher fest

Halten Sie das Plasmadisplay an dem unter befindlichen Handgriff, während Sie mit der anderen Hand die Oberseite festhalten.

Halten Sie das Plasmadisplay, wenn Sie es auf einem Fernsehtisch oder in einem umschlossenen Möbelstück installieren, an dem unter befindlichen Handgriff, während Sie mit der anderen Hand die Oberseite festhalten. Wenn Sie das Ganze an den Lautsprechern halten, dann konnen diese beschädigt oder verdrecht werden.

Vorbereitung der Kabel

Verwenden Sie die mitgelieferten Kabelhalterungen zum Fixierenden der Kabel.

Hinweise

Achten Sie sorgfältig darauf, keine Gewalt auf die Kabelbasis auszuüben.

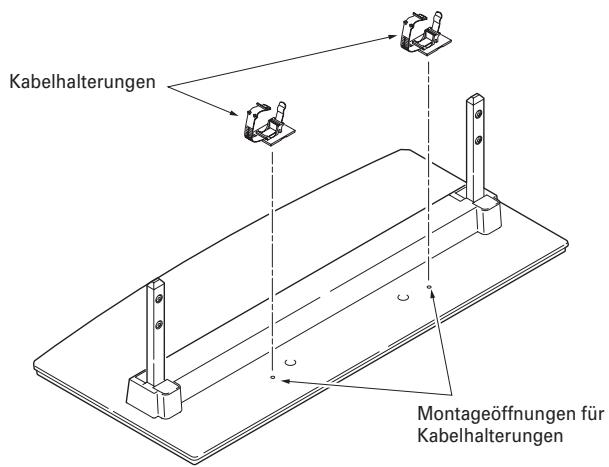

1 Führn Sie die Kabelhalterungen in die darauf vorgesehenen Montageöffnungen ein.

2 Bündeln Sie die Kabel und verlegen Sie sie in der jeweiligen Kabelhalterung.

3 Schließen Sie jeder Kabelhalterung undziehen Sie an deren Ende, um die Kabel zu fixieren.

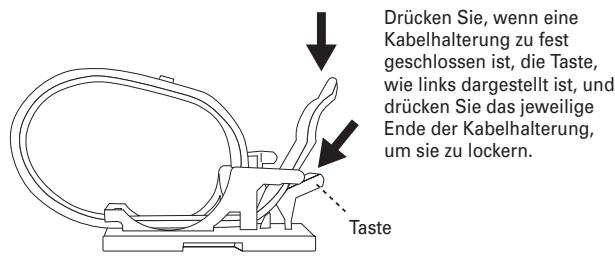

Lockern einer Kabelhalterung

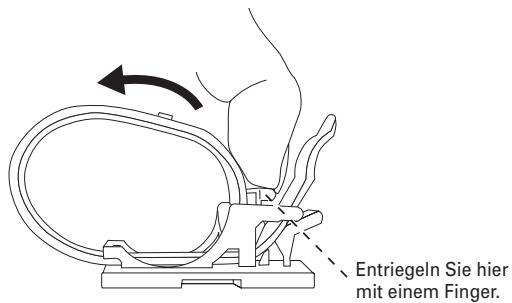

Öffnen eines Kabelfixierers

Verhinderung eines möglichen Umfallens der Einheit

Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern, dass die Einheit umfallen kann.

• Aufgrund seines hohen Gewichtes kann das Plasmadisplay, wenn es umfallen sollene, erhebliche Verletzungen verursachen.
• Achten Sie aus Sicherheitsgründen ganz entsprechenden darauf, das Plasmadisplay vor dem Umstürzen zu bewahren.

Stabilisierung auf dem Tisch oder dem Boden

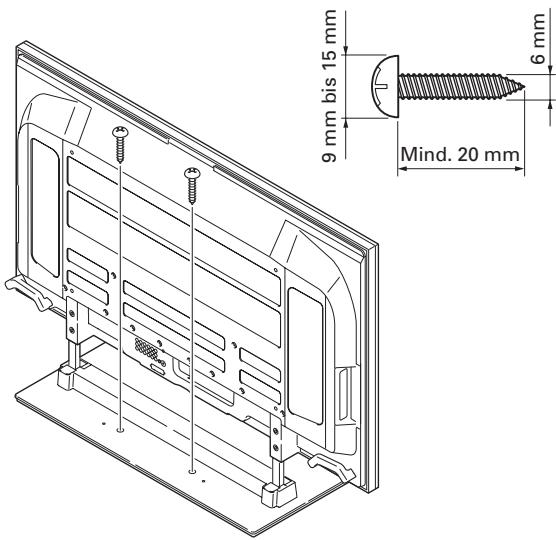

Stabilisieren Sie die Einheit unter Verwendung handelsüblicher Schrauben, wie im Bild dargestellt.

Hinweise

• Zum Aufstellen des Plasmadisplays sollte stets ein Fernsehtisch mit einer ausreichenden Stabilität, Breite und Tiefe dieren. Wenn dies nicht beachtet wird, könnte das Plasmadisplay umstürzen.
• Verwenden Sie zur Stabilisierung des Plasmadisplays auf einem Fernsehtisch Schrauben mit einem Nenndurchmesser von 6 mm. Wahlen sie die geeigneten Schrauben, wenn erforderlich, nach Konsultation eines versierten Monteurs.

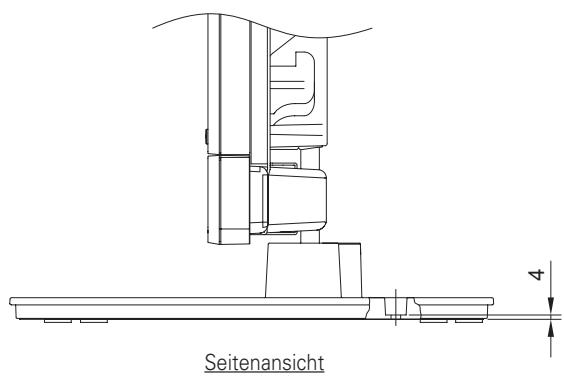

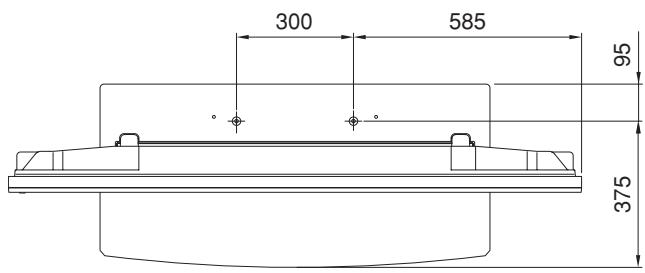

Position der Tischschrauben

Verwenden Sie zur Stabilisierung des Ständer auf einem Fernsehtisch Schrauben mit einem Nenndurchmesser von 6 mm und einer Länge von über 20 mm.

Einheit: mm

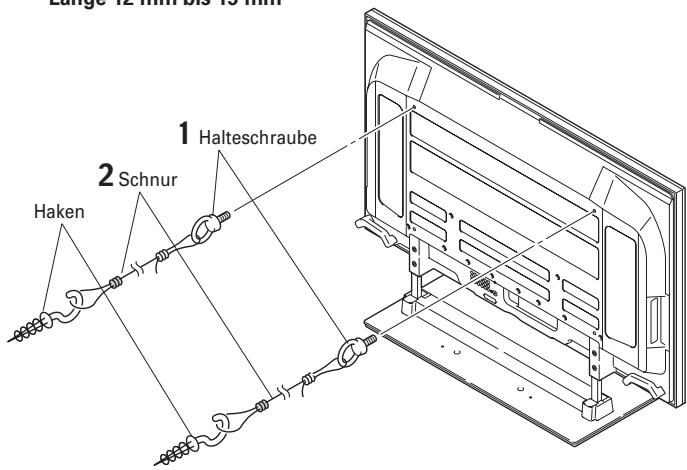

Verwendung einer Wand zur Stabilisierung

1 Montage von Schrauben (Haken) an das Plasmadisplay zur Verhinderung des Umfallens.
2 Verwendung starker Schnuren zur angemessenen und sicheren Stabilisierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement.

Führer Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus.

Hinweise

Verwenden Sie handelsübliche Halteschrauben, Schnuren und Haken. Empfohlene Halteschrauben:

Nenndurchmesser M8
Länge 12 mm bis 15 mm

Vorsicht!

• Für das Plasmadisplay muss ein ausreichend stabiler Tisch oder eine entsprechende Bodenfläche gewählt werden. Geschiet das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommt.
  -itte treffen Sie die nötigen Vorsichtsmaßnahmen zur Verhinderung des Fallens oder Umkippens im Falle von Gefahren wie beispelsweise Erdbeben oder von Unfällen.
• Wenn Sie diese Vorsichtsmaßnahmen nicht treffen, konnte das Plasmadisplay herunterfallen oder umfallen und so zu einem Unfall mit Verletzungen führen.
• Die Schrauben, Halteschrauben, Ketten und Haken, die Sie zur Sicherung des Plasmadisplays verwenden, um es vor dem Umfallen zu bewahren, können je nach dem Aufbau und der Dicke der Fläche, auf der es montiert wird, variieren.
• Wahlen Sie die jeweils geeigneten Schrauben, Halteschrauben, Ketten und Haken, nachdem Sie sich zunachst die vorgesehene Fläche bereits genaue angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben.

Demontieren des Plasmadisplays vom Ständer

Wenn Sie das Plasmadisplay vom Tischständer entfernen wollen, dann befolgen Sie, um Unfälle zu verhufen, stets die nachfolgend beschriebene Verfahrensweise.

1 Schaffen Sie zunachst Platz auf einem flachen Untergrund, auf den Sie das Plasmadisplay legen können, und legen Sie dann ein Tuch oder eine Decke aus, um das Plasmadisplay vor Kratzern und anderen Beschädigungen zu schützen.
2 Entfernen Sie die Laufsprecher.

3 Entfernen Sie in Anleitung an Schritt 2 unter „Montieren des Plasmadisplays" (Seite 22) die Installationsschrauben (4 Schrauben).
4 Halten Sie das Plasmadisplay an seinen unten befindlichen Handgriffen, während Sie es mit der anderen Hand oben halten, und haben Sie es vertikal an.
5 Legen Sie das Plasmadisplay langsam mit der Schirmfläche nach unten auf das in Schritt 1 ausgelegte Tuch oder die ausgelegte Decke.

Technische Daten

Außenabmessungen 1000 mm (Breite) x 309 mm (Höhe) x 470 mm (Tiefe)

Gewicht 10,2kg

Die obigen technischen Daten und das AuBere konnen, um das Produkt zu verbessern, ohne vorherige Ankundigung verändert werden.

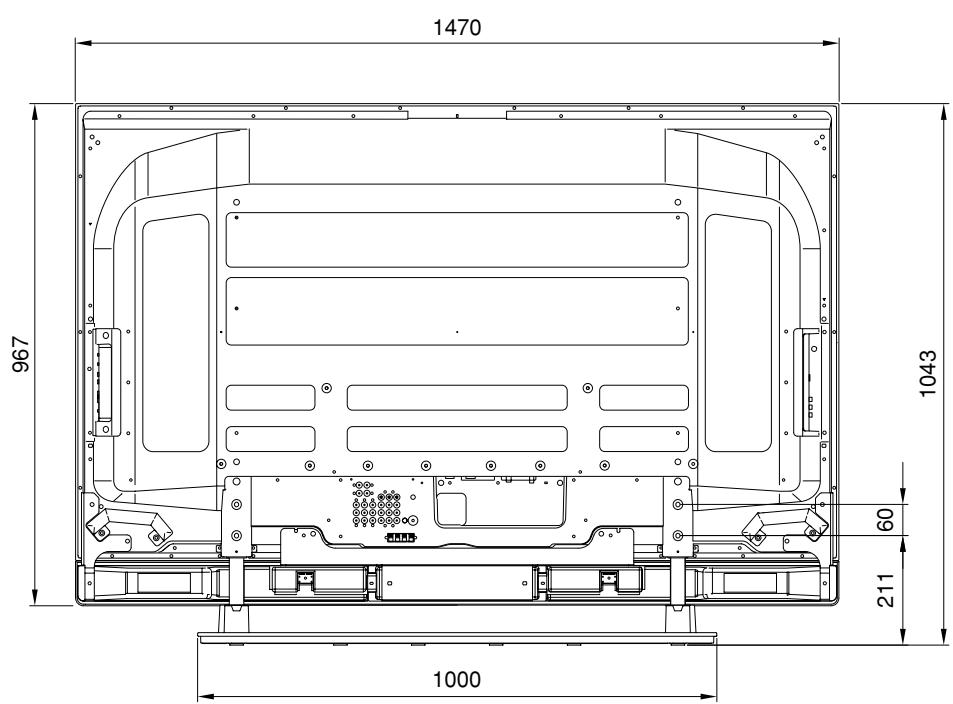

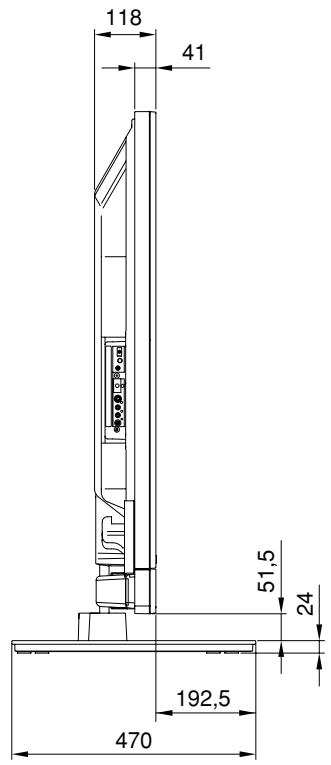

Darstellung der Abmessungen

Einheit: mm

Modeln. PDK-TS15 Serienr.
