Marke	PIONEER
Modell	PDK-TS25(B)
Produkttyp	Tischständer für Plasma-Bildschirm
Kompatibilität	Pioneer Plasma-Bildschirme PDP-507XD/507XA (50 Zoll) und PDP-427XD/427XA (42 Zoll)
Abmessungen (mit S-Säulen)	577 mm (Breite) x 305 mm (Höhe) x 380 mm (Tiefe)
Gewicht	10,7 kg
Maximale Tragfähigkeit	34,1 kg (50-Zoll-Bildschirm) / 29,0 kg (42-Zoll-Bildschirm)
Drehung	10° nach links und 10° nach rechts
Neigung	ca. 2° nach vorne und hinten
Material	Stahl mit schwarzer Oberfläche
Farbe	Schwarz
Hauptfunktionen	Schwenkbar, verstellbare Neigung, integriertes Kabelmanagement
Sicherheit	Installation nur zu zweit; Sturzsicherung durch Befestigung an Wand oder Möbel
Im Lieferumfang enthalten	Inbusschlüssel (6 mm und 10 mm), Kabelbinder, Montageschrauben, Bedienungsanleitung
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Garantie	Bedingungen beim Händler oder in der Anleitung erfragen

Häufig gestellte Fragen - PDK-TS25(B) PIONEER

Welche Plasma-Bildschirme sind mit dem Ständer PDK-TS25(B) kompatibel?

Dieser Ständer ist ausschließlich für Pioneer Plasma-Bildschirme PDP-507XD/507XA (50 Zoll) und PDP-427XD/427XA (42 Zoll) ausgelegt. Die Verwendung mit anderen Modellen kann zu mangelnder Stabilität führen.

Wie installiere ich den Plasma-Bildschirm auf dem Ständer?

Nachdem Sie die passenden Stützsäulen am Fuß befestigt haben, setzen Sie den Bildschirm auf die Säulen, indem Sie die Schlitze ausrichten, und schrauben Sie dann die Montageschrauben ②, ③ oder ④ je nach Modell ein. Ziehen Sie sie mit dem mitgelieferten Inbusschlüssel fest.

Kann ich die Neigung des Bildschirms nach der Installation einstellen?

Ja, der Bildschirm kann um ca. 2° nach vorne oder hinten geneigt werden. Lösen Sie die Verankerungsschrauben mit dem Inbusschlüssel, stellen Sie den Winkel ein und ziehen Sie die Schrauben wieder fest.

Was ist das maximale Gewicht, das der Fuß tragen kann?

Der Ständer kann einen 50-Zoll-Bildschirm bis zu 34,1 kg und einen 42-Zoll-Bildschirm bis zu 29,0 kg tragen.

Wie verhindere ich, dass der Bildschirm umkippt?

Befestigen Sie den Ständer mit stabilen Schrauben und Seilen (nicht im Lieferumfang) am Möbelstück oder an der Wand. Verwenden Sie Schrauben mit 6 mm Durchmesser für die Möbelbefestigung oder M8-Bolzen für die Wandbefestigung.

Kann der Ständer den Bildschirm schwenken?

Ja, der Ständer schwenkt um 10° nach links und 10° nach rechts. Achten Sie darauf, dass der Bildschirm während der Drehung nicht über das Möbelstück hinausragt.

Wie verwalte ich die Kabel mit diesem Ständer?

Verwenden Sie die mitgelieferten Kabelbinder, indem Sie sie in die Öffnungen der Drehplattform einführen. Bündeln Sie die Kabel und schließen Sie den Kabelbinder.

Kann ich den Ständer alleine installieren?

Nein, die Installation muss aufgrund des Gewichts und der Größe des Bildschirms immer von mindestens zwei Personen durchgeführt werden.

Was tun, wenn ich den Bildschirm vom Ständer demontieren muss?

Gehen Sie in umgekehrter Reihenfolge vor: Entfernen Sie die Montageschrauben ②, ③/④, heben Sie dann den Bildschirm senkrecht an, indem Sie ihn an den Griffen und am unteren Rand halten. Legen Sie ihn flach auf eine geschützte Oberfläche.

Wird der Ständer mit allen erforderlichen Schrauben geliefert?

Ja, der Karton enthält die Montageschrauben (M8 in verschiedenen Längen), Inbusschlüssel und Kabelbinder. Die Schrauben zur Befestigung am Möbelstück oder an der Wand sind nicht im Lieferumfang enthalten.

BEDIENUNGSANLEITUNG PDK-TS25(B) PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf eines Produkts der Firma Pioneer entschieden haben.

Bitte lesen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihres Modells zu informieren. Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sicher aufzubewahren, um Sie später im Bedarfsfalle zu Rate ziehen zu können.

Wichtiger Hinweis! – Notieren Sie unten die Modellnummer sowie die Seriennummer der Einheit.

Modellnummer: ____ Seriennummer: ____

Verwahren Sie diese Nummern für den Fall, dass Sie sie künftig brauchen.

Installation

• Bitte setzen Sie sich mit Ihrem Händler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoßen.
• Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zurückzuführen sind.

Inhalt

Sicherheitshinweise.... 34

Überprüfen der mitgelieferten Teile 35

Tabelle zum Einsatz der Stützsäulen 35

Montage des Ständers 36

Montieren des Plasmadisplays 37

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten....38

Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem 39

Verlegen der Kabel 40

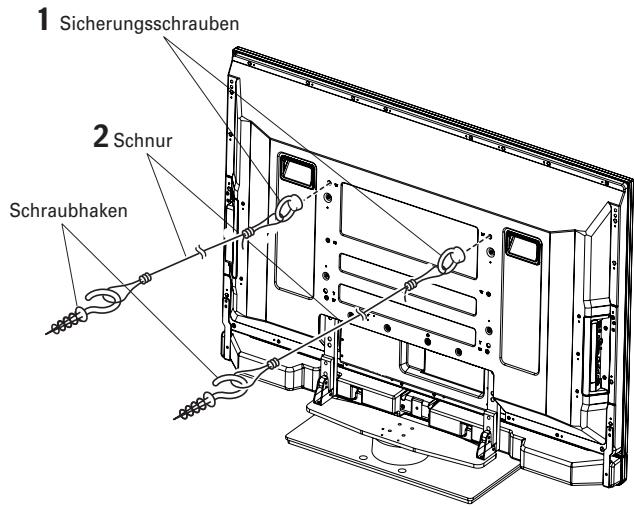

Mittel zur Verhütung des Umstürzens.... 41

Fixierung der Drehung an der Vorderseite 42

Demontieren des Plasmadisplays vom Ständer ..... 42

Technische Daten 42

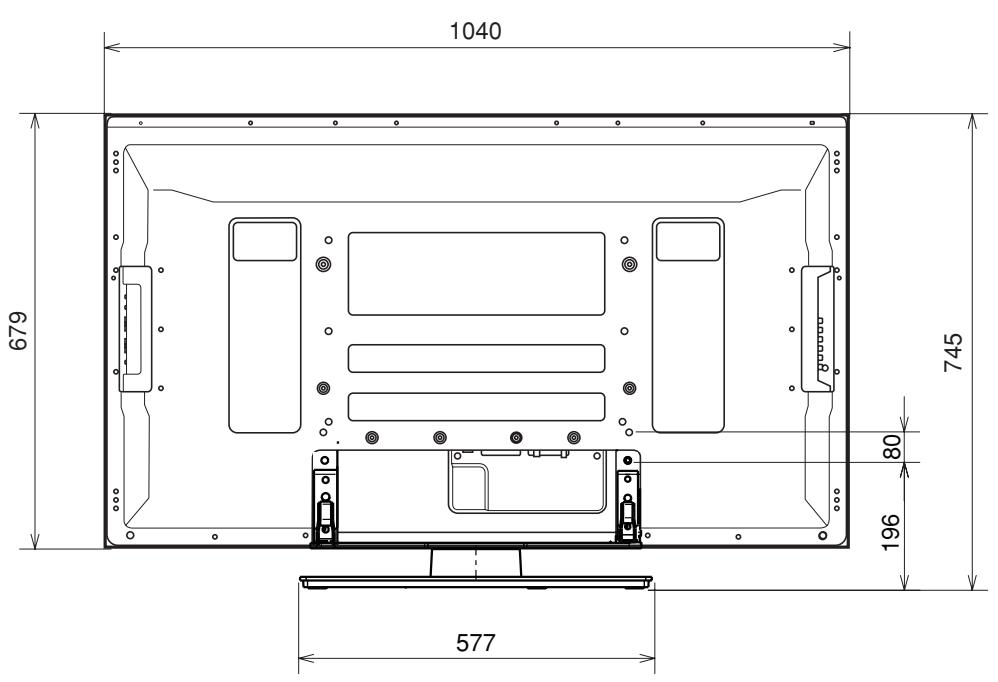

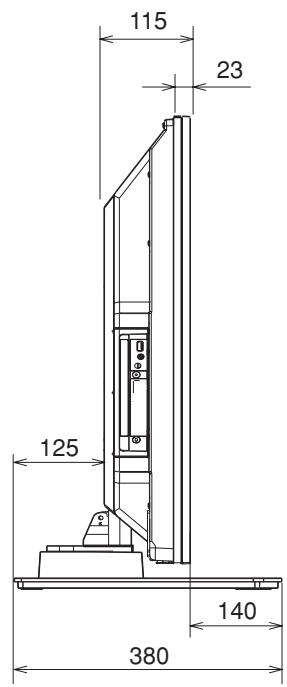

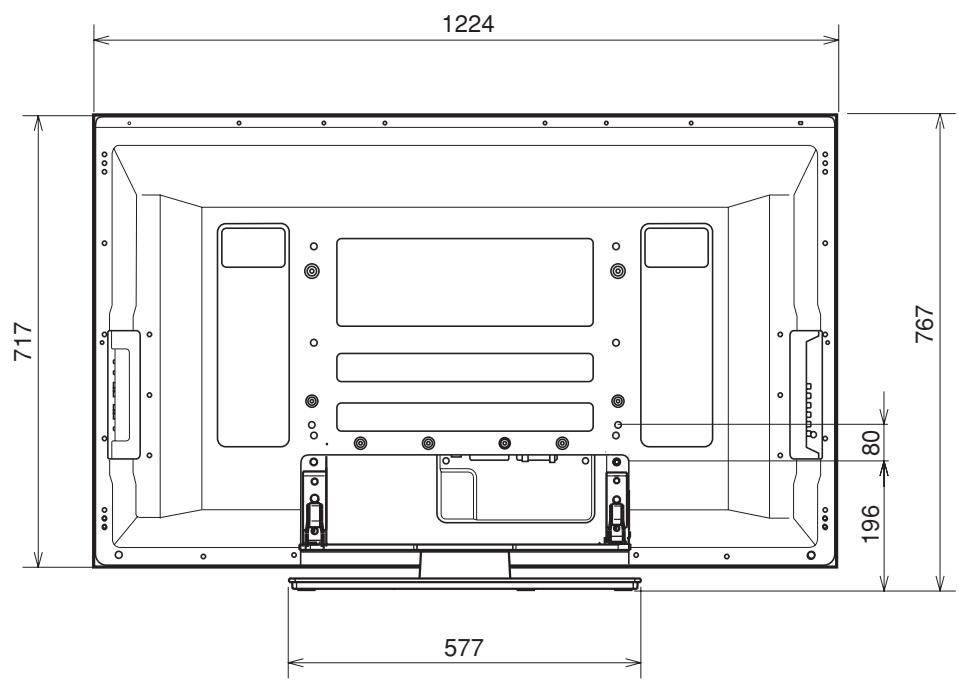

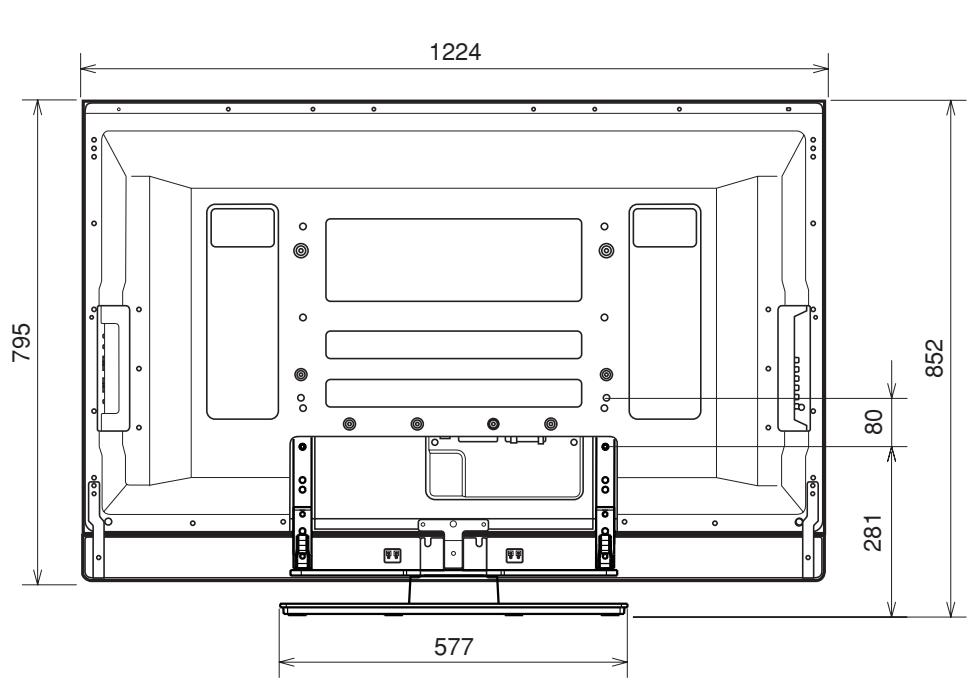

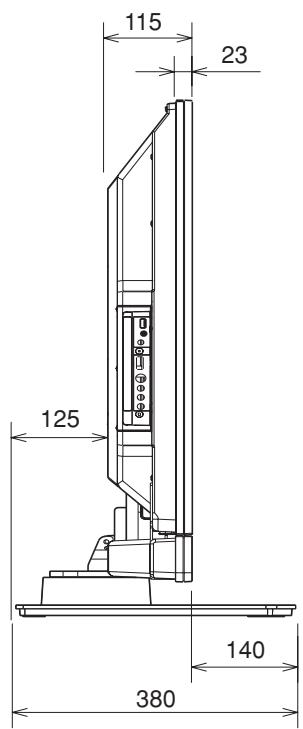

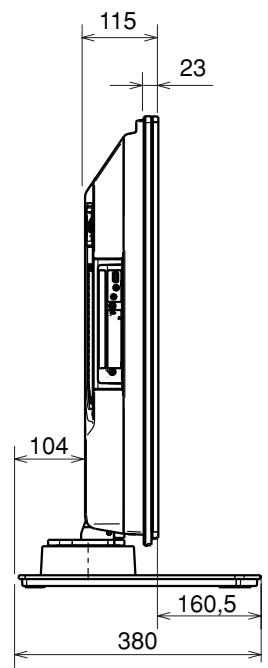

Abbildungen zu den Abmessungen 43

⚠ Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, und er ist ausschließlich für die Plasmadisplays der Firma Pioneer (PDP-507XD / PDP-427XD / PDP-507XA / PDP-427XA) bestimmt.

Die Verwendung in Kombination mit anderen Modellen kann zur Instabilität und auf diese Weise zu Unfällen führen.

Bitte setzen Sie sich hinsichtlich weiterer Informationen mit der Handelseinrichtung in Verbindung, in der Sie Ihr Display gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für ein anderes Plasmadisplay als für das, für das es vorgesehen ist, verändern Sie ihn nicht und verwenden Sie ihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Displays oder einem anderen Unfall führen kann.

Installationsort

• Wählen Sie für die Installation einen Ort, der stabil genug ist, das Gewicht des Ständers und des Displays zu tragen.
• Vergewissern Sie sich, dass Sie Ständer und Display an einem ebenen und stabilen Platz aufstellen.
• Installieren Sie die Einheit nicht im Freien oder einem Ort, an dem Sie der Feuchtigkeit ausgesetzt ist wie beispielsweise in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicher an den jeweils vorgesehenen Positionen.
  Es hat Fälle gegeben, in denen es nach der Installation des Displays zu unvorhergesehenen Unfällen wie beispielsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschrieben installiert wurde.
• Das Display muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass es sicher installiert wird.
• Schalten Sie das Display und periphere Geräte vor der Installation aus und trennen Sie es bzw. sie durch Herausziehen des Steckers aus der Steckdose vom Netz.

Die Einheit lässt sich 10° nach links und nach rechts drehen und etwa 2° nach vorn und nach hinten neigen.

Platzieren Sie keine Objekte im Drehbereich dieses Produkts und des Plasmadisplays. Installieren Sie die Einheit so, dass sie beim normalen Gebrauch oder wenn sie gedreht wird, nicht über den Fernsehtisch oder einen anderen Ort, an dem er installiert ist, hinausragt. Wenn Sie dies nicht tun, riskieren Sie unvorhergesehene Unfälle wie beispielsweise das Zerbrechen oder Umfallen des Displays (siehe Seite 39).

Achten Sie, wenn Sie den Winkel der Einheit nach vorn und nach hinten einstellen, unbedingt darauf, dass Ihre Hände nicht in den Raum zwischen dem Boden des Plasmadisplays und dem Ständer gelangen (siehe Seite 38).

Beugen Sie Unfällen durch das Umfallen der Einheit vor, indem Sie zuverlässige Maßnahmen zum Schutze dieser Einheit vor dem Umfallen treffen (siehe Seite 41).

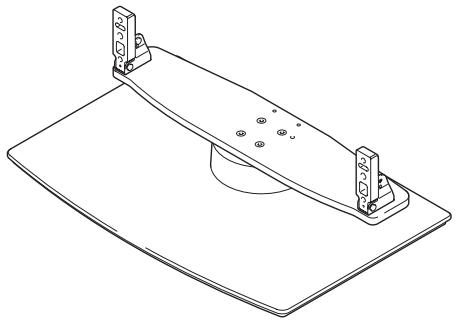

Überprüfen der mitgelieferten Teile

Überprüfen Sie vor der Montage und Installation die mitgelieferten Teile auf Vollständigkeit.

• Tischständer: 1

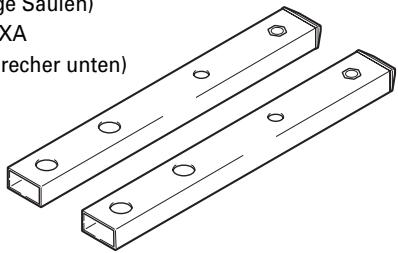

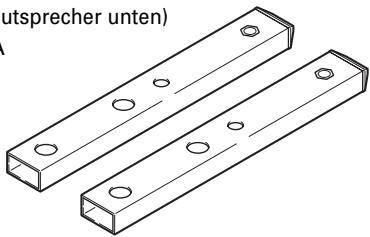

• Stützsäulen L: 2 (lange Säulen)
  * Für PDP-507XD/507XA (Modelle mit Lautsprecher unten)


• Stützsäulen S: 2 (kurze Säulen)

* Für PDP-507XD/507XA (außer Modelle mit Lautsprecher unten)
* Für PDP-427XD/427XA

• Sechskant-Stiftschlüssel: 1 (Diagonalgröße: 6 mm)


• Maulschlüssel x 1 (10 mm)


• Kabelband: 2


• Befestigungsschrauben ① (M8 x 16 mm, silberfarben): 4 [zur Verankerung der Stützsäulen und des Tischständers]


• Befestigungsschrauben ② (M8 x 30 mm, silberfarben): 2


• Befestigungsschrauben ③ (M8 x 40 mm, schwarz): 2 * Für PDP-507XD/507XA


• Befestigungsschrauben ④ (M8 x 60 mm, silberfarben): 2 * Für PDP-427XD/427XA


• Bedienungsanleitung (dieses Dokument): 1

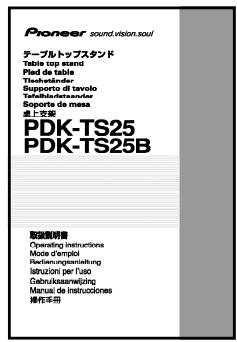

Pioneer sound vision soul テーブルトックスブタンド Table top stand Pied de table Tieshändener Supporto di tavolo Telefonaktoränder Soporte de mesa 点上部 PDK-TS25 PDK-TS25B 取組版新書 Opening instructions Mode d'empli Reductionsgesellschafting Institution per Toto Cubruktansetwicklung Manual de instructions 操作手册

Tabelle zum Einsatz der Stützsäulen

Die Stützsäulen des Ständers sind je nach dem Plasmadisplay und den Lautsprechern, die sie gekauft haben, unterschiedlich. Bitte wählen Sie die Stützsäulen gemäß der folgenden Tabelle aus.

Region, in der Sie die Einheit verwenden	Produkt, das Sie gekauft haben		Stützsäulen S (kurze Säulen)	Stützsäulen L (lange Säulen)	Befestigungsschrauben 3 (M8 x 40 mm, schwarz)	Befestigungsschrauben 4 (M8 x 60 mm, silberfarben)
	Plasmadisplay	Lautsprecher
Japan	PDP-507HX	Modelle mit Lautsprecher unten	Verwendung nicht möglich	Verwendet	Verwendet	Nicht verwendet
		Außer Modelle mit Lautsprecher unten	Empfohlen	Verwendung möglich*	Verwendet	Nicht verwendet
	PDP-427HX/427HXD	Typ mit eingebautem Lautsprecher	Empfohlen	Verwendung möglich*	Nicht verwendet	Verwendet
Europa	PDP-507XD/507XA	Modelle mit Lautsprecher unten	Verwendung nicht möglich	Verwendet	Verwendet	Nicht verwendet
		Außer Modelle mit Lautsprecher unten	Empfohlen	Verwendung möglich*	Verwendet	Nicht verwendet
	PDP-427XD/427XA	Typ mit eingebautem Lautsprecher	Empfohlen	Verwendung möglich*	Nicht verwendet	Verwendet
Andere Regionen als Japan, Nordamerika und Europa	50-Zoll-Display-Modell	Modelle mit Lautsprecher unten	Verwendung nicht möglich	Verwendet	Verwendet	Nicht verwendet
		Außer Modelle mit Lautsprecher unten	Empfohlen	Verwendung möglich*	Verwendet	Nicht verwendet
	42-Zoll-Display-Modell	Typ mit eingebautem Lautsprecher	Empfohlen	Verwendung möglich*	Nicht verwendet	Verwendet

*: Die Stützsäulen können verwendet werden, wenn sich der Bildschirm in einer hohen Position befindet.

Montage des Ständers

Hinweise

• Montieren Sie den Ständer immer auf einem ebenen Tisch oder etwas Ähnlichem.
• Führen Sie die Schrauben vertikal in die vorgesehenen Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich an.

Montagevorgang

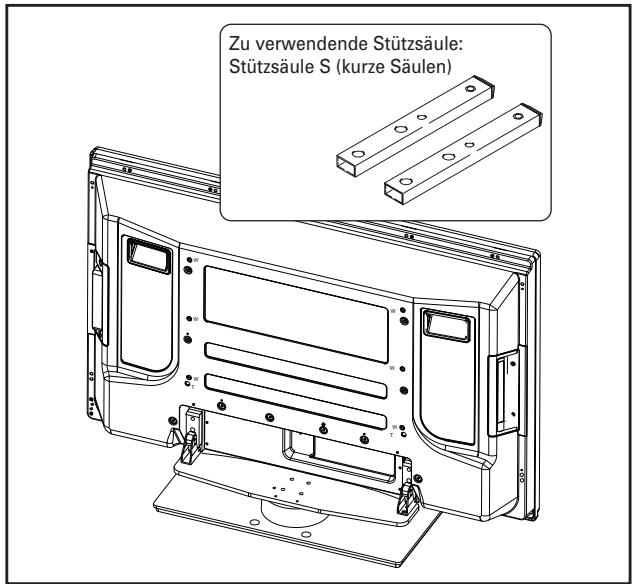

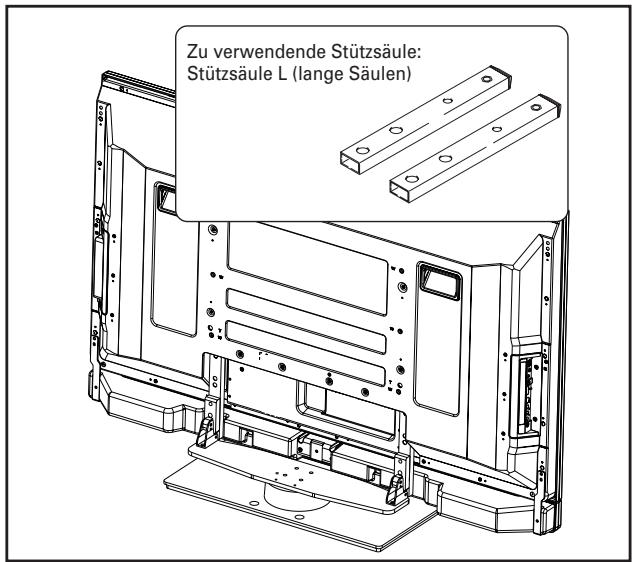

1 Wählen Sie die zu befestigenden Stützsäulen.

Wählen Sie die Stützsäulen entsprechend dem Plasmadisplay, das Sie gekauft haben (nur einer der zwei Typen von verfügbaren Stützsäulen darf verwendet werden).

Wenn es sich bei dem von Ihnen gekauften Plasmadisplay um PDP-507XD/507XA (Modelle mit Lautsprecher unten) handelt.

[zu verwendende Stützsäule: Stützsäule L (lange Säulen)]

Zu verwendende Stützsäule: Stützsäule L (lange Säulen)

Wenn es sich bei dem von Ihnen gekauften Plasmadisplay um PDP-507XD/507XA (außer Modelle mit Lautsprecher unten)/PDP-427XD/427XA handelt.

[zu verwendende Stützsäule: Stützsäule S (kurze Säulen)]

Zu verwendende Stützsäule: Stützsäule S (kurze Säulen)

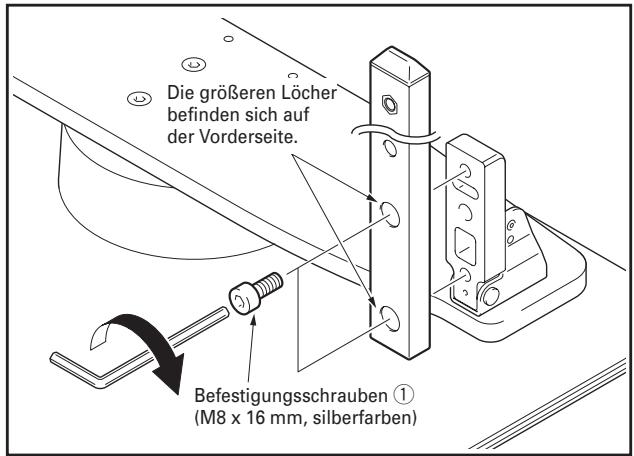

2 Befestigen Sie die Stützsäule mit den Befestigungsschrauben ① am Ständer (4 Positionen links und rechts).

Schrauben Sie zunächst unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels die oberen Befestigungsschrauben und dann die unteren Befestigungsschrauben lose an.

Die größeren Löcher befinden sich auf der Vorderseite. Befestigungsschrauben ① (M8 x 16 mm, silberfarben)

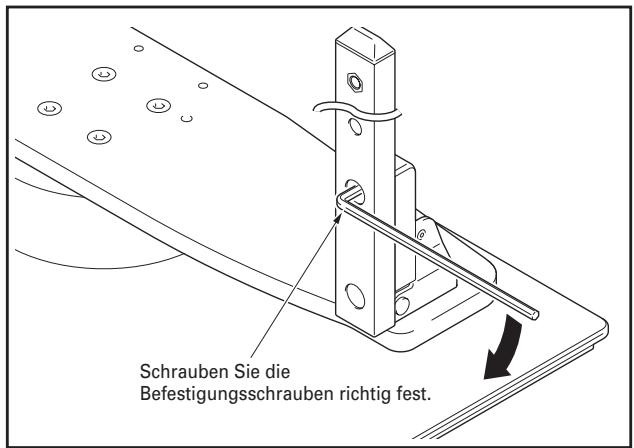

3 Schrauben Sie die Befestigungsschrauben richtig fest (4 Positionen links und rechts).

Schrauben Sie die Befestigungsschrauben richtig fest.

Hinweis

Bitte heben Sie die nicht verwendeten Stützsäulen, den Sechskant-Stiftschlüssel, den Maulschlüssel und die Bedienungsanleitung zusammen sorgsam auf.

Das Gewicht eines 50-Zoll-Plasmadisplays (mit Lautsprechern) beträgt etwa 34.1 kg und das eines 42-Zoll-Plasmadisplays etwa 29.0 kg. Die Displays weisen keine Tiefe auf und sind somit instabil. Daher muss die Montage und Installation von mindestens zwei Personen vorgenommen werden.

Hinweise

• Vergewissern Sie sich, dass Sie das Plasmadisplay an einem ebenen und stabilen Ort installieren.
• Führen Sie die Schrauben vertikal in die Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich fest.
• Achten Sie bitte unbedingt darauf, die Stützsäulen sicher gemäß der unter „Montage des Ständers“ beschriebenen Verfahrensweise zu montieren.

Befestigungsmethode

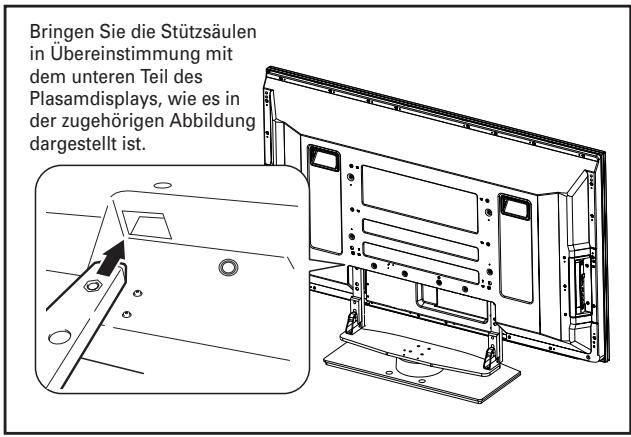

1 Befestigen des Plasmadisplays am Ständer.

Passen Sie die Stützsäulen des Tischständers auf der Unterseite des Plasmadisplays an, wie es in der Abbildung durch Pfeile dargestellt ist, und führen Sie dann den Plasmaständer langsam vertikal ein. Achten Sie dabei besonders darauf, die Stützsäulen des Tischständers nicht anders einzuführen als in die dafür vorgesehenen Öffnungen. Wenn Sie dies nicht beachten, besteht die Gefahr, dass Sie das Bedienfels des Plasmadisplays beschädigen oder seine Anschlussbuchsen oder dass sich der Ständer verzieht.

Bringen Sie die Stützsäulen in Übereinstimmung mit dem unteren Teil des Plasamdisplays, wie es in der zugehörigen Abbildung dargestellt ist.

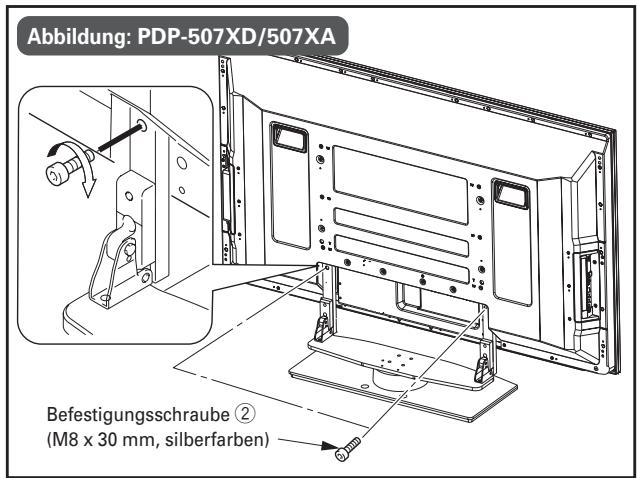

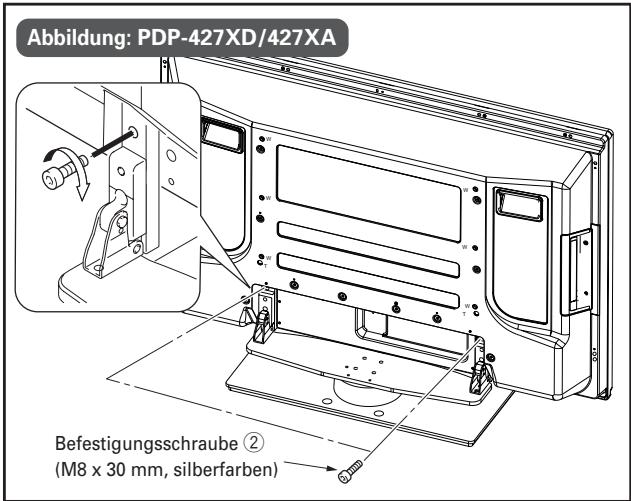

2 Sichern des Plasmadisplays mit den Befestigungsschrauben ②.

Ziehen Sie die Befestigungsschrauben unter Verwendung des mitgelieferten Sechskant-Stiftschlüssels fest.

Abbildung: PDP-507XD/507XA Befestigungsschraube ② (M8 x 30 mm, silberfarben)

Abbildung: PDP-427XD/427XA Befestigungsschraube ② (M8 x 30 mm, silberfarben)

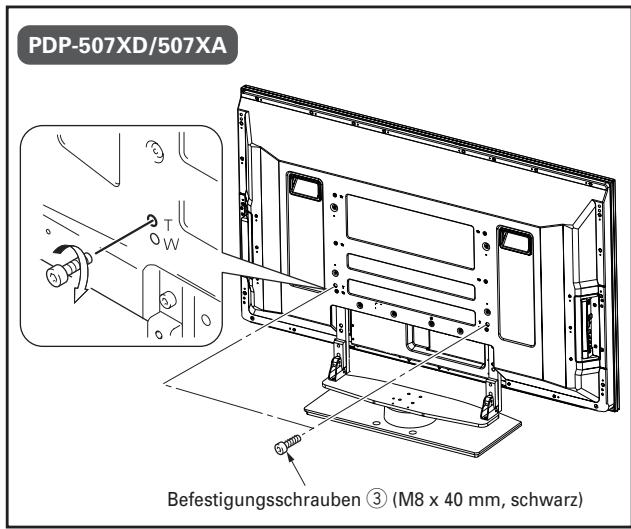

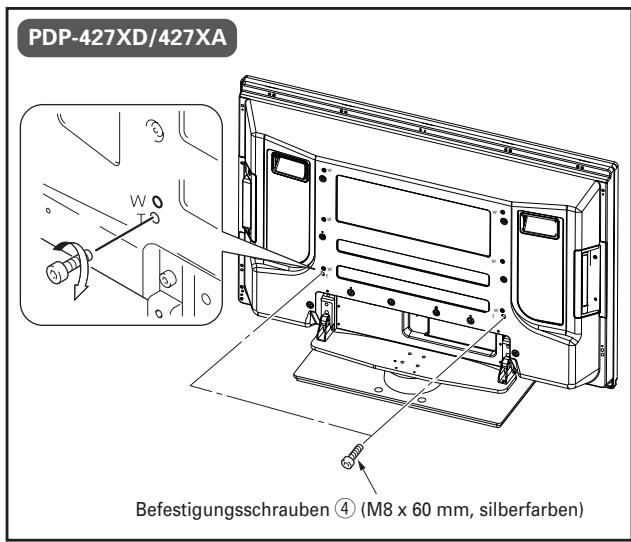

3 Sichern des Plasmadisplays mit den Befestigungsschrauben ③/④.

Montieren Sie das Plasmadisplay an den mit „T“ markierten Punkten unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels.

Es hat Fälle gegeben, in denen es unvorhergesehene Unfälle gab wie beispielsweise ein Zerbrechen oder ein Umstürzen des Displays aufgrund der Befestigung des Ständers mit nicht geeigneten Schrauben.

PDP-507XD/507XA Befestigungsschrauben ③ (M8 x 40 mm, schwarz)

PDP-427XD/427XA Befestigungsschrauben ④ (M8 x 60 mm, silberfarben)

4 Befestigen der Lautsprecher. (PDP-507XD/507XA)

Informieren Sie sich hinsichtlich der Verfahrensweise der Installation in der Bedienungsanleitung für den Lautsprecher.

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten

Am Tischständer können Sie den Neigungswinkel des Plasmadisplays entsprechend Ihren Wünschen innerhalb eines Bereichs von etwa 2° und nach hinten einstellen.

Hinweise

• Achten Sie darauf, den Neigungswinkel nur nach der Befestigung des Plasmadisplays einzustellen.
• Installieren Sie das Plasmadisplay auf einem ebenen Tisch oder einer anderen ebenen Oberfläche.
• Halten Sie, während Sie den Winkel einstellen, unbedingt die obere Seite des Plasmadisplays mit der Hand fest.

Verfahrensweise der Einstellung

1 Lösen Sie unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels (2 Positionen links und rechts).

Lösen Sie, während Sie den oberen Teil des Plasmadisplays mit der Hand festhalten, unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten auf der linken und rechten Seite, indem Sie sie nach oben (im Uhrzeigersinn) drehen.

* Die Abbildung zeigt das 50-Zoll-Modell des Plasmadisplays. Befestigungsschraube für die Einstellung des Neigungswinkels nach vorn und nach hinten Lösen der Schraube

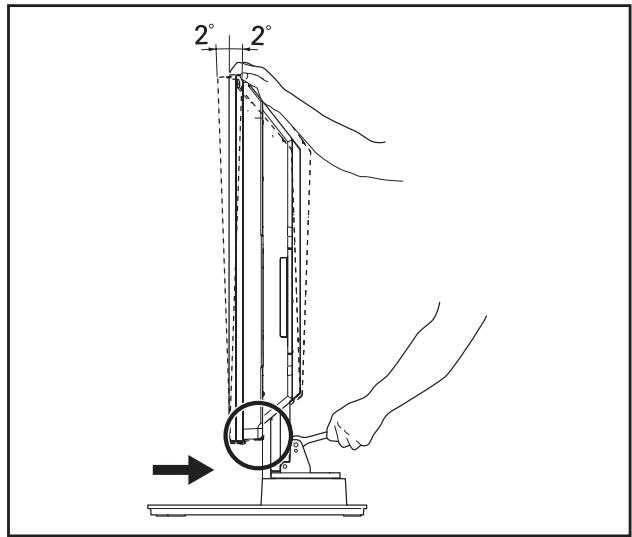

2 Stellen Sie den gewünschten Winkel ein.

Stellen Sie den gewünschten Neigungswinkel durch langsames Bewegen des Plasmadisplays ein.

2° 2°

Hinweis

Achten Sie, wenn Sie den Winkel einstellen, unbedingt darauf, dass Ihre Hände dabei nicht in den in der Abbildung durch den Pfeil angezeigten Raum gelangen.

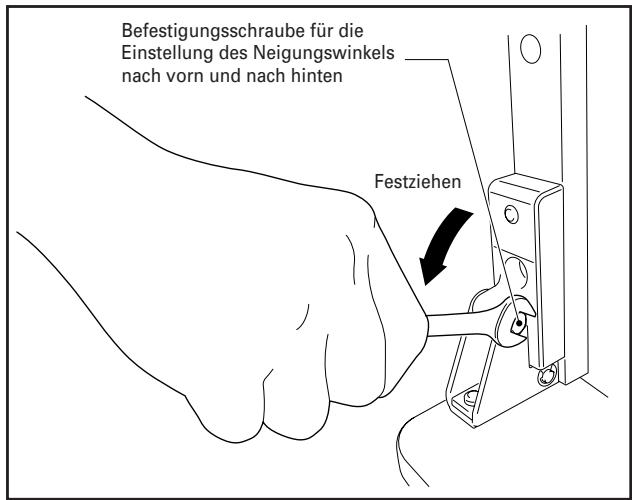

3 Schrauben Sie die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten fest (2 Positionen links und rechts).

Schrauben Sie unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten auf der linken und rechten Seite fest, indem Sie sie nach unten (entgegen dem Uhrzeigersinn) drehen. Achten Sie darauf, den oberen Teil des Plasmadisplays mit der Hand festzuhalten, bis Sie die Schrauben fest angezogen haben.

Befestigungsschraube für die Einstellung des Neigungswinkels nach vorn und nach hinten Festziehen

4 Überprüfen Sie noch einmal, ob die Befestigungsschrauben für die Einstellung des Neigungswinkels richtig festgezogen sind.

Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem

Beachten Sie bitte unbedingt die nachfolgend beschriebenen Vorsichtsmaßregeln, wenn Sie den Ständer mit einem Plasmadisplay fortbewegen oder diese Einheit auf einem Fernsehtisch oder in einem umschlossenen Möbelstück installieren.

Sicherheitshinweise für das Fortbewegen oder Transportieren

• Wenn Sie den Tischständer mit dem Plasmadisplay und den Lautsprechern mehr als ein paar Meter fortbewegen oder transportieren wollen, dann entfernen Sie zunächst die Lautsprecher und dann das Plasmadisplay vom Tischständer und transportieren Sie anschließend Lautsprecher, Plasmadisplay und Tischständer getrennt.
• Verfahren Sie, wenn Sie das Plasmadisplay vom Ständer demontieren, unbedingt so, wie es auf Seite 42 in „Demontieren des Plasmadisplays vom Ständer“ beschrieben ist.

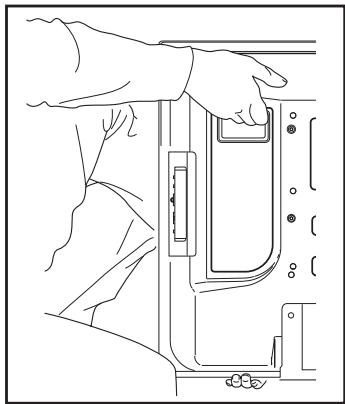

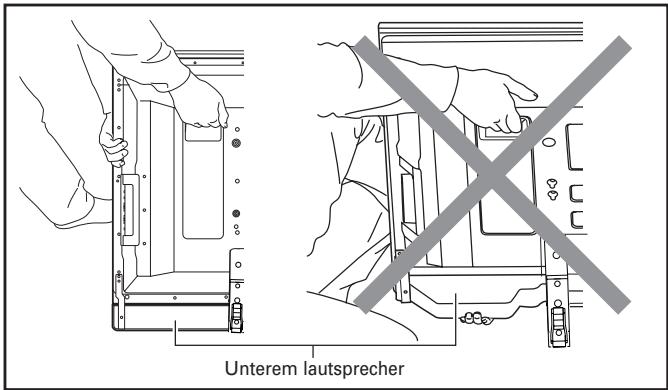

Vorkehrungen bei der Installation auf einem Fernsehtisch oder in einem umschlossenen Möbelstück

Halten Sie das Plasmadisplay, wenn Sie es auf einem Fernsehtisch oder in einem umschlossenen Möbelstück installieren, an den auf der Rückseite und der Unterseite des Plasmadisplays befindlichen Handgriffen. Wenn Sie das Ganze an den Lautsprechern halten, dann können diese beschädigt oder verdreht werden.

Wenn es sich bei dem von Ihnen gekauften Plasmadisplay um PDP-507XD/507XA (Modelle mit Lautsprecher unten) handelt.

Halten Sie das Plasmadisplay an seinen Handgriffen und von den Seiten her.

Unterem lautsprecher

Wenn es sich bei dem von Ihnen gekauften Plasmadisplay um PDP-507XD/507XA (außer Modelle mit Lautsprecher unten)/PDP-427XD/427XA handelt.

Halten Sie das Plasmadisplay an seinen Handgriffen und von unten her.

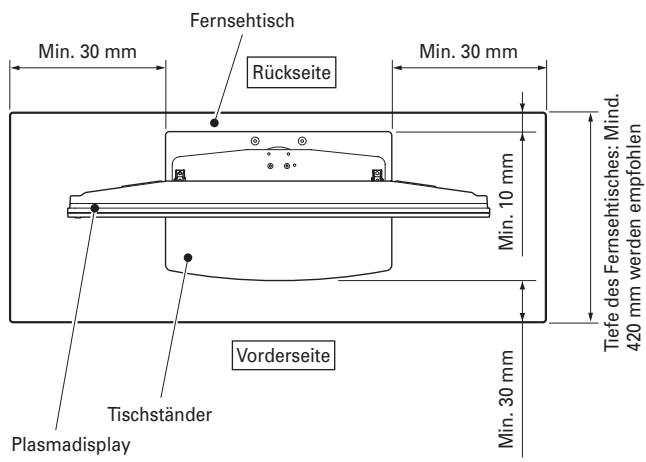

Sicherheitshinweise für die Installation

Vergewissern Sie sich, dass Sie vor und hinter dem Tischständer immer einen Mindestabstand absichern, wie er im folgenden Diagramm angegeben ist.

Min. 30 mm Fernsehtisch Rückseite Min. 30 mm Min. 10 mm Tiefe des Fernsehtisches: Mind. 420 mm werden empfohlen Vorderseite Tischständer Plasmadisplay Min. 30 mm

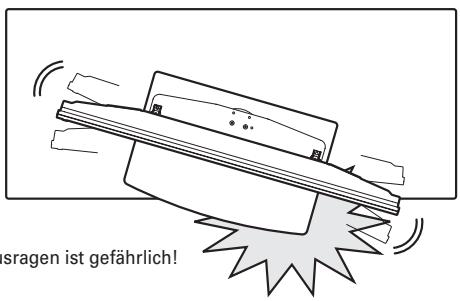

• Wenn der Ständer über den Fernsehtisch hinausragt, besteht die Gefahr, dass unvorhergesehene Unfälle wie beispielsweise ein Zerbrechen oder ein Umstürzen der Anlage passieren.
• Wenn Sie das Display drehen, dann achten Sie bitte unbedingt darauf, dass es nicht an Wände oder andere Objekte der unmittelbaren Umgebung stößt.

sragen ist gefährlich!

Herausragen ist gefährlich!

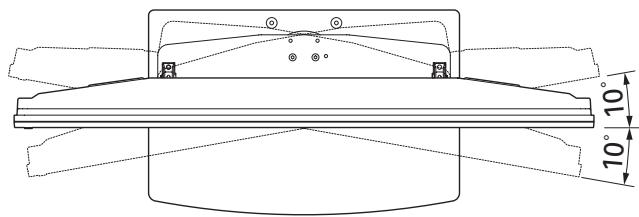

Drehwinkel-Bereich

10° 10°

Verlegen der Kabel

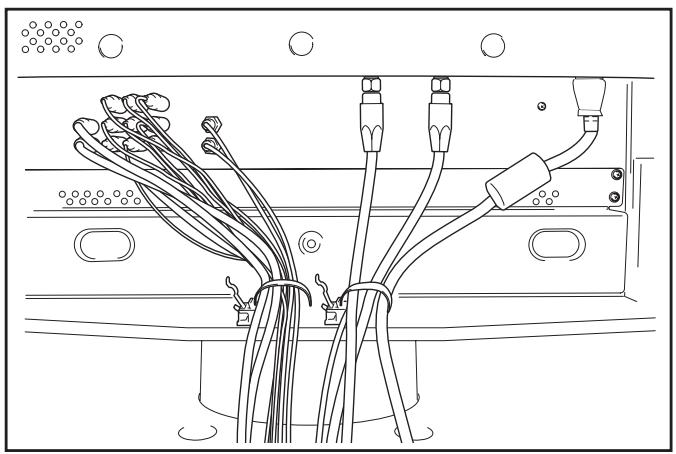

Verwenden Sie die mitgelieferten Kabelbänder zum übersichtlichen Verlegen der Kabel.

Hinweis

Achten Sie bitte sorgfältig darauf, keine Kraft auf die Kabelbasis auszuüben.

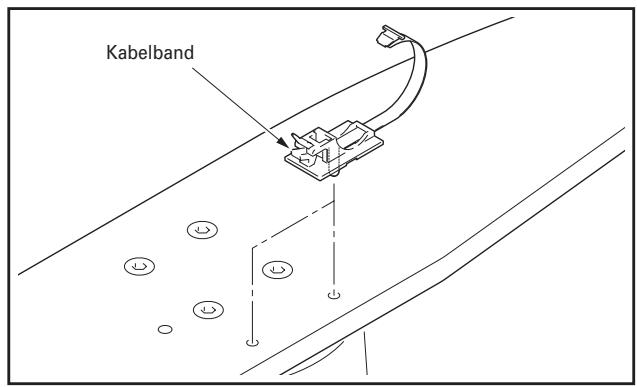

Verwendung der Kabelbänder

1 Hindurchführung des Kabelbands durch die Öffnung auf der Oberseite der Dreh-Plattform des Ständers.

Kabelband

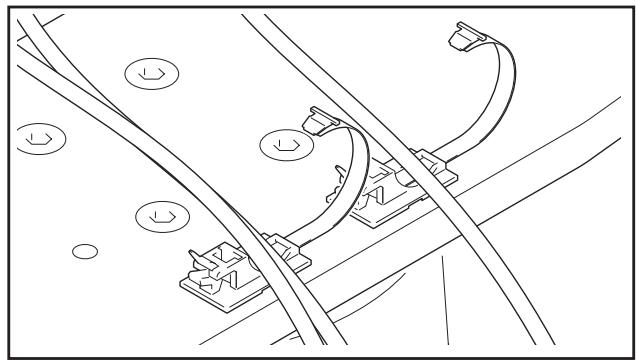

2 Zusammenführen von Kabeln und Platzieren dieser Kabel auf dem Kabelband.

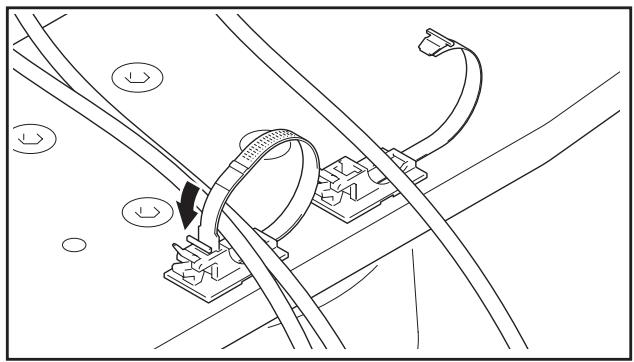

3 Fixieren der Kabel mittels des Kabelbands.

◆ Entfernen eines Kabelbands

Die Fixierung wird durch Drücken des Teils, der in der Abbildung durch den Pfeil markiert ist, gelöst.

Mittel zur Verhütung des Umstürzens

Ergreifen Sie nach der Installation des Ständers mit Plasmadisplay spezielle Maßnahmen, die sichern, dass die Einheit nicht umstürzt.

• Aufgrund seines hohen Gewichtes kann das Plasmadisplay, wenn es umfallen sollte, erhebliche Verletzungen verursachen.
• Achten Sie aus Sicherheitsgründen ganz besonders darauf, das Plasmadisplay vor dem Umstürzen zu bewahren.

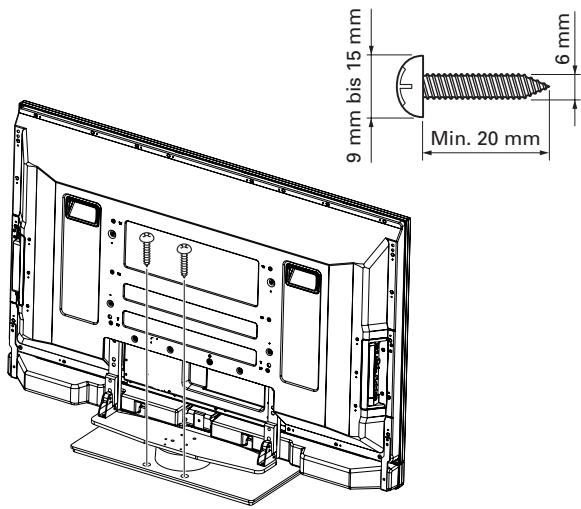

Stabilisierung auf einem Fernsehtisch oder an einem anderen Ort

Stabilisieren Sie die Anlage unter Verwendung von marktüblichen Schrauben, wie es in der Abbildung unten dargestellt ist.

Hinweise

• Zum Aufstellen des Plasmadisplays sollte stets ein Fernsehtisch mit einer ausreichenden Stabilität, Breite und Tiefe dienen. Wenn dies nicht beachtet wird, könnte das Plasmadisplay umstürzen.
• Verwenden Sie zur Stabilisierung des Plasmadisplays auf einem Fernsehtisch Schrauben mit einem Nenndurchmesser von 6 mm. Wählen sie die geeigneten Schrauben, wenn erforderlich, nach Konsultation eines versierten Monteurs.

9 mm bis 15 mm 6 mm Min. 20 mm

Vorsicht!

• Für das Plasmadisplay muss ein ausreichend stabiler Tisch oder eine entsprechende Bodenfläche gewählt werden. Geschieht das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommen.
• Bitte treffen Sie die nötigen Vorsichtsmaßnahmen zur Verhinderung des Fallens oder Umkippens im Falle von Gefahren wie beispielsweise Erdbeben oder von Unfällen.
• Wenn Sie diese Vorsichtsmaßnahmen nicht treffen, könnte das Plasmadisplay herunterfallen oder umfallen und so zu einem Unfall mit Verletzungen führen.
• Die Schrauben, Halteschrauben und Haken, die Sie zur Sicherung des Plasmadisplays verwenden, um es vor dem Umfallen zu bewahren, können je nach dem Aufbau und der Dicke der Fläche, auf der es montiert wird, variieren.
• Wählen Sie die jeweils geeigneten Schrauben, Halteschrauben und Haken, nachdem Sie sich zunächst die vorgesehene Fläche genau angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben.

Verwendung einer Wand zur Stabilisierung

1 Befestigen von Sicherungsschrauben zur Verhütung des Umfallens am Plasmadisplay. 2 Verwendung starker Schnuren zur angemessenen und sicheren Stabilisierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement.

• Führen Sie diese Arbeiten in derselben Art und Weise auf der linken und der rechten Seite aus.
• Die verwendeten Schnuren müssen so lang sein, dass Drehungen des Ständers einschließlich Display möglich sind.

Hinweis

Verwenden Sie handelsübliche Sicherungsschrauben, Schnuren/Seile und Schraubhaken.

Empfohlene Schrauben:

Nenndurchmesser M8, Länge 12 mm bis 15 mm

1 Sicherungsschrauben 2 Schnur Schraubhaken

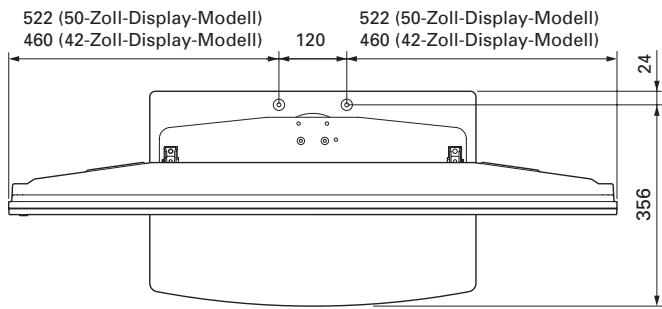

✿ Position der Tisch-/Fußbodenschrauben: ohne Lautsprecher

Einheit: mm

522 (50-Zoll-Display-Modell) 460 (42-Zoll-Display-Modell) 120 522 (50-Zoll-Display-Modell) 460 (42-Zoll-Display-Modell) 24 356

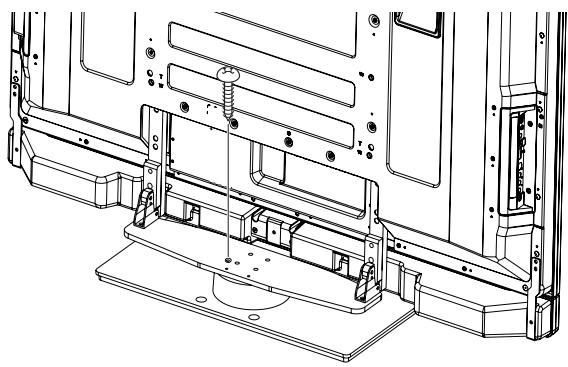

Fixierung der Drehung an der Vorderseite

Stabilisieren Sie die Anlage unter Verwendung von marktüblichen Schrauben, wie es in der Abbildung unten dargestellt ist.

Hinweis

Verwenden Sie eine Schraube mit einem Nenndurchmesser von M4 und einer Länge von 20 mm bis 30 mm zur Fixierung der Drehung an der Vorderseite.

7 mm bis 12 mm 20 mm bis 30 mm M4

Demontieren des Plasmadisplays vom Ständer

Wenn Sie das Plasmadisplay vom Tischständer entfernen wollen, dann befolgen Sie, um Unfälle zu verhüten, stets die nachfolgend beschriebene Verfahrensweise.

1 Vergewissern Sie sich, dass die Befestigungsschraube für die Neigung nach vorn und nach hinten richtig festgezogen ist.
2 Schaffen Sie zunächst Platz auf einem flachen Untergrund, auf den Sie das Plasmadisplay legen können, und legen Sie dann ein Tuch oder eine Decke aus, um das Plasmadisplay vor Kratzern und anderen Beschädigungen zu schützen.
3 Entfernen Sie die Lautsprecher. (PDP-507XD/PDP-507XA)

4 Entfernen Sie in Anlehnung an die Schritte 2 und 3 unter „Montieren des Plasmadisplays“ (Seite 37) die Installationsschrauben (4 Schrauben).

Hinweis

Entfernen Sie nicht die silberfarbenen Schrauben (M8 x 16 mm, silberfarben) durch den Arbeitsschritt 2 auf Seite 36, denn dann könnte es passieren, dass die Stützsäulen aus ihren Positionen herausgleiten und dass die Einheit umfällt.

5 Halten Sie das Plasmadisplay an seinen Handgriffen und von unten her und heben Sie es vertikal an.

6 Legen Sie das Plasmadisplay langsam mit der Schirmfläche nach unten auf das in Schritt 2 ausgelegte Tuch oder die ausgelegte Decke.

Hinweis

Vergewissern Sie sich, wenn Sie das Plasmadisplay wieder am Ständer montieren, dass die linke/rechte Stützsäule im gleichen Winkel befestigt werden.

Technische Daten

Außenabmessungen: 577 mm (B) x 305 mm (H) x 380 mm (T) (bei Verwendung der Stützsäulen S)

Gewicht: 10,7 kg

- Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige Ankündigung verändert werden.

Abbildungen zu den Abmessungen

Einheit: mm

50-Zoll-Display-Modell (Modelle mit Lautsprecher unten)

1224 795 852 80 281 577

115 23 125 140 380

50-Zoll-Display-Modell (außer Modelle mit Lautsprecher unten)

1224 717 767 80 196 577

115 23 125 140 380

42-Zoll-Display-Modell

1040 679 745 80 196 577

115 23 104 160,5 380

Technische gegevens 64

Gedruckt auf Recyclingpapier.
