Produkttyp	Tischständer für Plasma-Display
Marke	PIONEER
Modell	PDK-TS01
Abmessungen (B x H x T)	566 x 508 x 339 mm
Gewicht des Ständers allein	4,0 kg
Gesamtgewicht mit 50-Zoll-Bildschirm	42,9 kg
Gesamtgewicht mit 43-Zoll-Bildschirm	35,5 kg
Bildschirmkompatibilität	PIONEER Plasma-Bildschirme 43 und 50 Zoll
Möglichkeit der Lautsprechermontage	Ja, optional
Material	Metall und Kunststoff (Basisabdeckung)
Installation	Auf Tisch oder Bodenbefestigung (Schrauben nicht im Lieferumfang)
Erforderliche Personenanzahl	Mindestens 2
Sicherheit	Nicht im Freien, in der Nähe von Wärmequellen oder in feuchten Bereichen installieren
Wartung	Mit einem weichen, trockenen Tuch abwischen, keine Scheuermittel verwenden
Ersatzteile	Wenden Sie sich an Ihren PIONEER-Händler
Anleitung verfügbar in	Französisch, Englisch, Deutsch, Spanisch, Italienisch, Japanisch, Niederländisch, Schwedisch, Chinesisch

Häufig gestellte Fragen - PDK-TS01 PIONEER

Ist dieser Ständer mit allen PIONEER Plasma-Bildschirmen kompatibel?

Nein, er ist speziell für PIONEER Plasma-Bildschirme mit 43 und 50 Zoll ausgelegt. Überprüfen Sie die verfügbaren Schraubenlöcher (A, A', B, B') in der Anleitung.

Kann der Ständer am Boden befestigt werden?

Ja, verwenden Sie geeignete Schrauben (separat erhältlich) und befolgen Sie die Anweisungen zur Bodenbefestigung in der Anleitung.

Was ist das maximal unterstützte Gewicht?

Der Ständer allein wiegt 4 kg. Mit einem 50-Zoll-Bildschirm kann das Gesamtgewicht 42,9 kg erreichen. Stellen Sie sicher, dass die Auflagefläche dieses Gewicht tragen kann.

Muss man zu zweit sein, um den Ständer zu installieren?

Ja, es ist zwingend erforderlich, mindestens zwei Personen zu sein, um Stürze und Verletzungen zu vermeiden, insbesondere bei einem 50-Zoll-Bildschirm.

Kann ich diesen Ständer im Freien verwenden?

Nein, der Ständer ist nur für den Innenbereich ausgelegt. Installieren Sie ihn nicht im Freien, in der Nähe einer Wärmequelle oder in einer feuchten Umgebung.

Wie warte ich den Ständer?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Mittel, die die Oberfläche beschädigen könnten.

Sind die Montageschrauben im Lieferumfang enthalten?

Ja, der Ständer wird mit Montageschrauben (M8x20 und M8x40) und einem Inbusschlüssel geliefert. Die Schrauben für die Bodenbefestigung sind nicht enthalten.

Was tun, wenn ich ein Teil verliere?

Wenden Sie sich an Ihren PIONEER-Händler oder den Kundendienst, um Ersatzteile zu bestellen.

Ist der Ständer mit Lautsprechern kompatibel?

Ja, er ermöglicht die Montage optionaler PIONEER-Lautsprecher an den Seiten oder unter dem Bildschirm, je nach Modell.

Wie kann ich die vollständige Anleitung herunterladen?

Gehen Sie auf notice-facile.com, suchen Sie nach 'PDK-TS01 PIONEER' und laden Sie die Anleitung kostenlos als PDF herunter.

BEDIENUNGSANLEITUNG PDK-TS01 PIONEER

Wir bedanken uns bei Ihnen für den Kauf theseps Pioneer Produktes.

Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch um Ihr Produkt entsprechend benutzen zu konnen. Nachdem Sie die Bedienungsanleitung gelesen haben, legen Sie sie beiseite.

Vorsicht

Dieses Symbol weist auf Gefahr oder unsicheren Gebrauch hin, was zu Verletzungen und Schaden führen kann.

Installation

• Bei Schwierigkeiten bei der Installation wenden Sie sich)):itte an Ihr hem Handler.
• Pioneerträgt keine Verantwortung für die Schaden die durch unvorschriftsmäßige Installation, Benutzung und Modifikation oder durch Naturkatastrophen angerichtet wurden.

Vorsicht

1. Dieses Tischgestell wurde ausschließlich für diesen Plasma Display von Pioneer entworfen.
2. Wenden Sie das Tischgestell nicht zu anderen Plasma Display, oder zu anderen Zweck an, der nicht spezifiziert ist. Das Tischgestellarficht modifiziert werden, und scarf nur zu Plasma Displays benutzt werden.
3. Zufolge einer unvorschriftsmäßigen Installation konnte das Gestell umstürzen und schwere Verletzungen anrichten. Vergewissern Sie sich, daß das Plasma Display waagrecht liegt, während Sie das Gestell an das Plasma Display anschließen.

4. Installationsort

(a) Vergewissern Sie sich, daß Sie zur Aufstellung eine Flüche finden, die das gesamte Gewicht des Gestells und Plasma Displays halten kann.
(b) Die Fläche zur Aufstellung sollte waagrecht und stabil sein. Seien Sie bei der Aufstellung vorsichtig genug, daß sich das Gewicht des Displays am Gestell gleichmäßig verteil.
(c) Vermeiden Sie es unbedingt das Display an einem Ort aufzustellen, wo das Gerät direktem Sonnenlicht, hoher Luftfeuchtigkeit ausgesetzt wird.
(d) Vermeiden Sie es unbedingt das Display an einem Ort aufzustellen, wo das Gerät Vibrationen oder möglich Stöß ausgesetzt wird.

1. (a) Aller Instruktionen nach stellen Sie das Gestell zusammen, und stabilisieren Sie es mit den Schrauben an jeder angegebenen Stelle. Es kam vor, daß wegen Umstürzung des Gestells oder ähnlichen Situationen nach der Aufstellung Schaden enstanden.

(b) Bei der Aufstellung braucht man mehr als zwei Menschen damit die Installation einwandfrei auszufahren ist.
(c) Vor der Installation schalten Sie das Gerät aus, und trennen Sie es von der Wandsteckdose ab.

■ Kontrolieren Sie, daß Sie über alle Komponenten verfügen

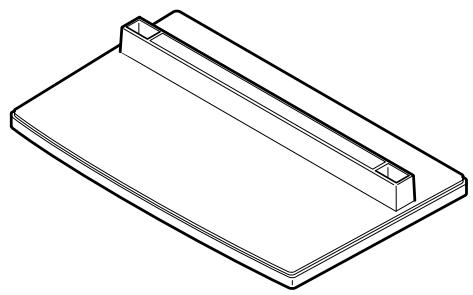

- Unterlage 1

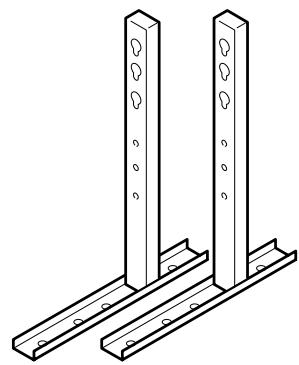

- Gestellrohre (links und rechts, umsetzbar) ..... 2

- Hexangulärer Schraubenzieher 1

- Schrauben (4 x 8) ....... 4

- Senkkopfschrauben zur Installation ① (M8 x 20) 2

- Senkkopfschrauben zur Installation ② (M8 x 40) 2

- Senkkopfschrauben zur Stabilization 2

1. Der Zusammenbau des Gestells

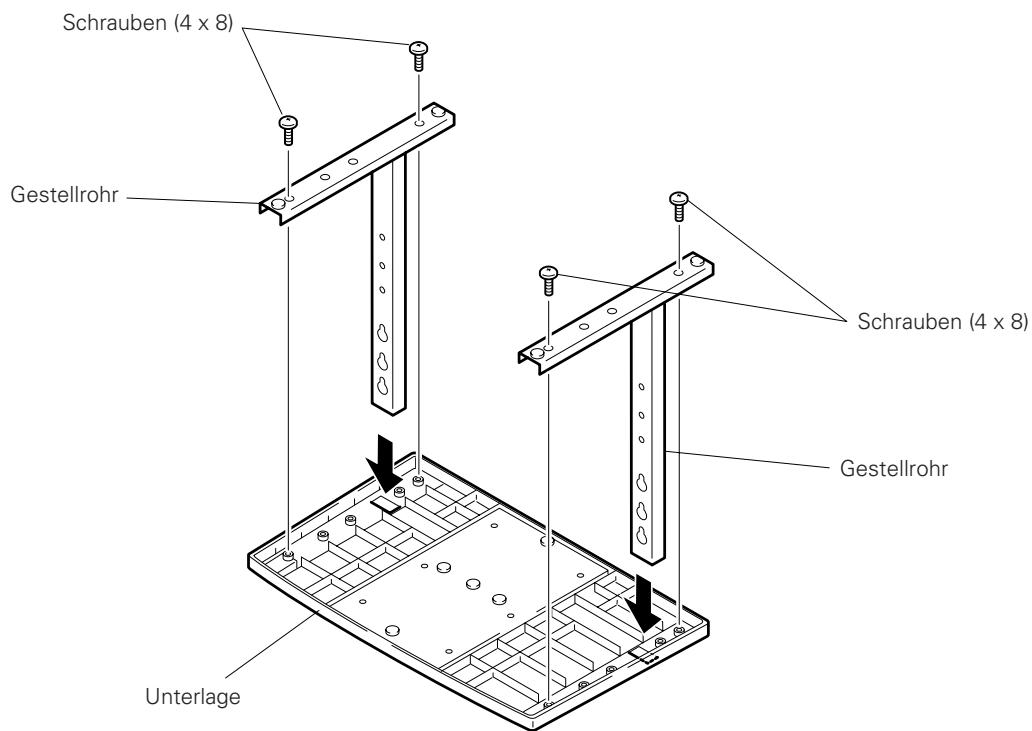

■ Schritte des Zusammenbaus

1. Drehen Sie die Unterlage aufwärts.
2. Stecken Sie die Gestellrohre in die Unterlage.
3. Befestigen Sie die Gestellrohre mit den mitgelieferten Schrauben.

2. Anschluß des Gestells an das Plasma Display

■ Normal Installation

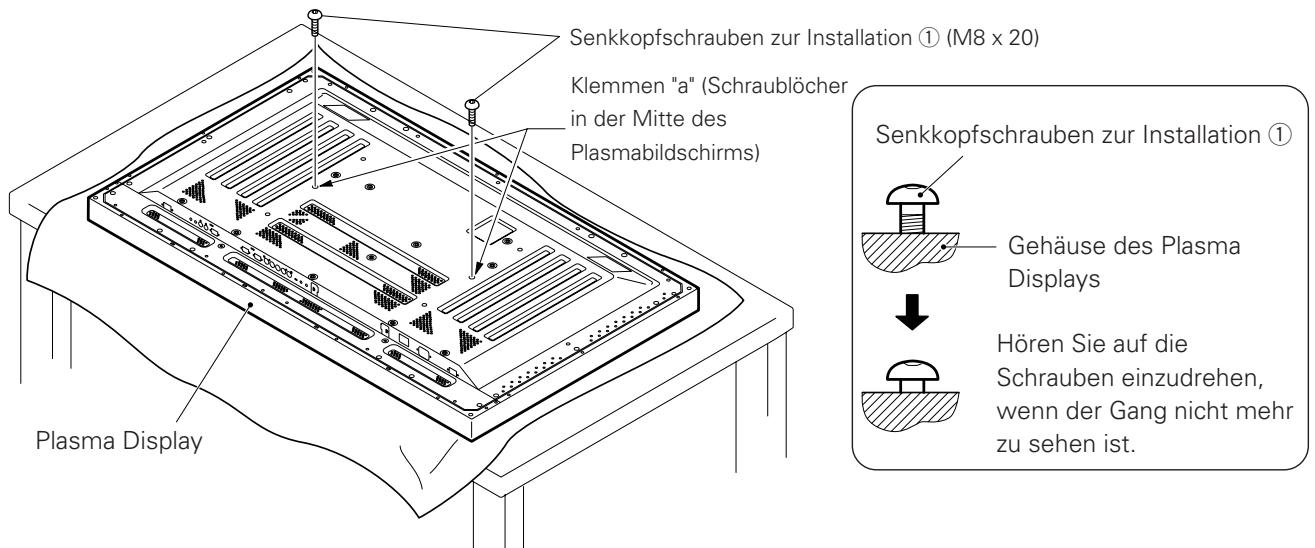

Schritt 1. Wenn das Plasma Display waagrecht liegt, sollen Sie die zwei Senkkopfschrauben zur Installation ① (M8 x 20) in den Klemmen "a" befindlich an dem Gehäuse des Plasma Displays anschließen und befestigen.

Da sollen Sie die Schrauben solangeziehen bis der Gang von der Seite nicht zu sehen ist (Sie konnen das Display nicht anschlieben wenn die Senkkopfschrauben vollig eingedreht sind).

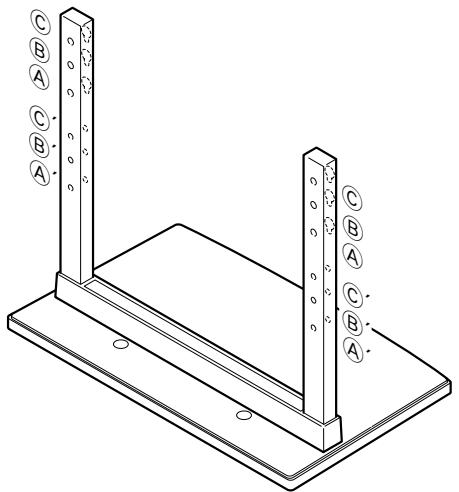

Informationen über die LÖcher der Gestellröhre wenn das Gestell als Tischgestell benutzt wird

Tabelle: Schraublocher in den Vierkanthrohen des Ständers bei Verwendung als Tischständer

Plasmabildschirm-Modell	Spezifikationen	Verwendete Schraußlicher mit Ständer-Orientierung
50"	Normaler Gebrauch	(B, B')
	Mit wahlweise mitgelieferten Loutsprechem, die an beiden Seiten des Bildschirms montiert werden
43"	Ohne wahlweise Loutsprecher	(A, A')
	Mit wahlweise mitgelieferten Loutsprechem, die an beiden Seiten des Bildschirms montiert werden
	Mit wahlweise mitgelieferten Loutsprechem, die auf der Unterseite des Bildschirms montiert werden	(B, B')

Hinweis: Die Schraublocher © und ©' dienen der Befestigung der auf Wunsch gesondert erhältlichen Bauteile.

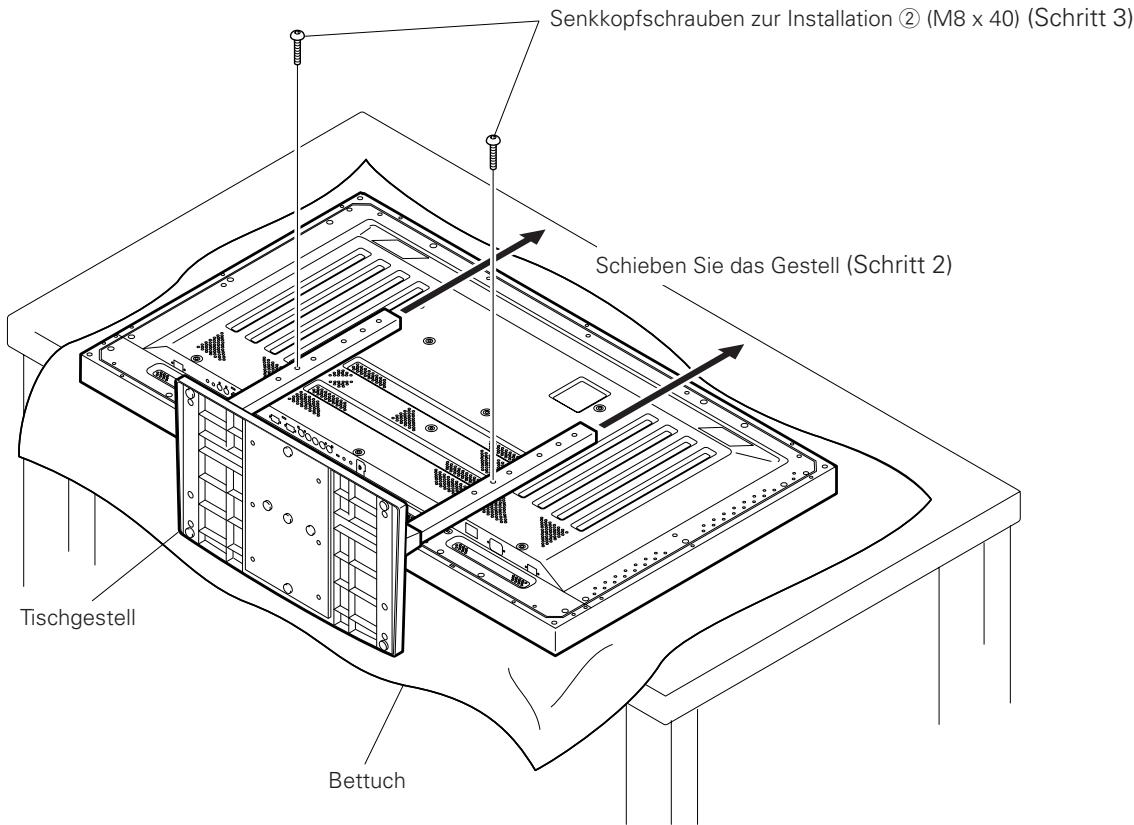

Schritt 2. Laut der Abbildung hangen Sie die LÖcher der Gestellsröhre (entweder Rohr A oder Rohr B) an den Köpfen der Senkkopfschrauben zur Installation 1, dann schiben Sie das Gestell in Richtung Plasma Display bis zu den Senkkopfschrauben zur Installation 1. (Nachdem Sie das Gestell an das Plasma Display angeschlossen haben, wird das Schieben des Gestells hochstens 19 mm).
Schritt 3. Stecken Sie die Senkkopfschrauben (2) (M8 x 40) in die Gestellrohre und drehen Sie die Senkkopfschrauben zur Installation mit dem mitgelieferten hexangulären Schraubenzieher ein. (Löcher in den richtigen Kombinationen verwenden, das heißt (A-A', B-B'))
Schritt 4. Drehen Sie die Senkkopfschrauben zur Installation ① mit dem angegebenen hexangulären Schraubenzieher.

1. Legen Sie ein Bettuch oder Schutzdeckel um das Display von Kratzen und Schaden zu beschützen.
2. Das Plasma Display darf nur waagrecht liegend auf einem Tisch oder ähnlichen Fläche zusammengebaut werden.
3. Die Schrauben vertikal in die Schraublöcher einführen und sie anziehen, aber nicht mehr als nötig.
4. Bewegen Sie das Gestell so, daß die Locher der Gestellsrohre und die Schraubenkopfer, die es mit dem Display verbinden, in einer Linie bleiben.
5. Der Bildschirm ist ein 50^ -Modell. Er wiegt etwa 40kg und hat darauf nur eine geringe Tiefe, was hij sehr instabil macht. Aus thisem Grunde sind weniger Personen für die Einrichtung und Installation erforderlich.

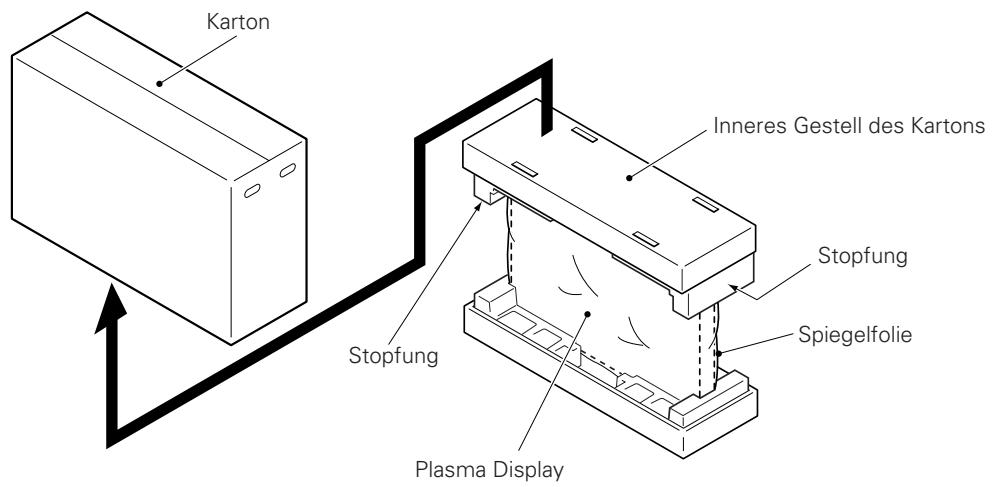

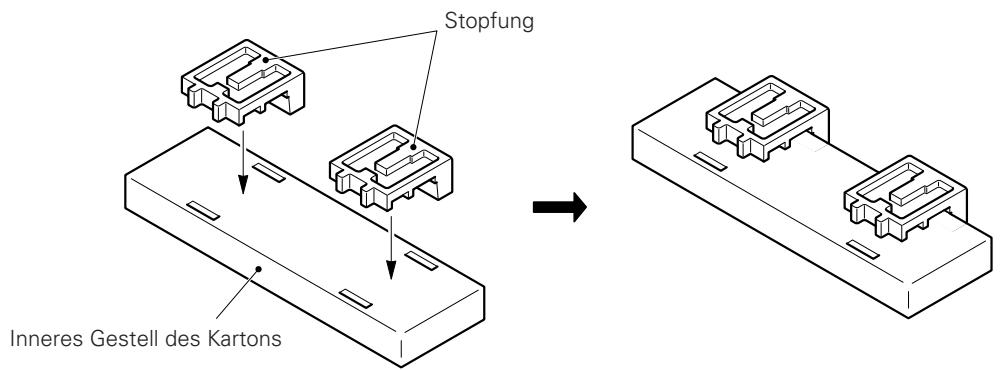

■ Instruktionen zur Benutzung des Packungsmaterials vom Display als Unterlage für die Arbeit am Display (In der Abbildung ist das 50" -Bildschirmmodell zu sehen.)

• Zusammenbau der Packung vom Plasma Display

Schritt 1. Bauen Sie die Unterlage mit Hilfe des inneren Gestells des Kartons und der Stopfungen für das Plasma Display zusammen nach der Abbildung (siehe oben) (alle Stopfungen sind identisch).

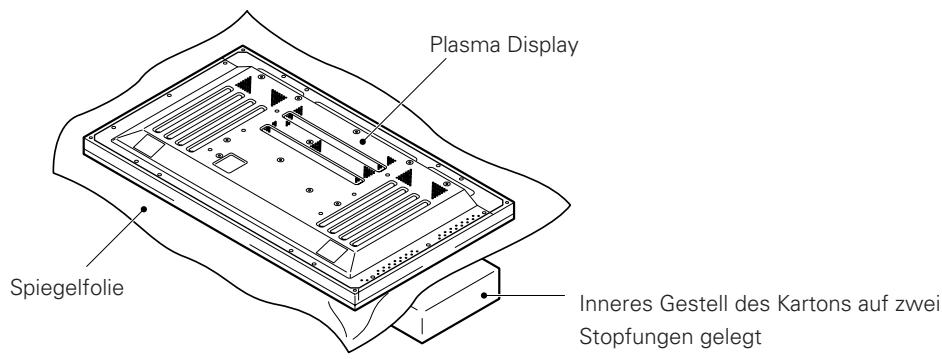

Schritt 2. Legen Sie das Plasma Display auf die Stopfungen nach der Abbildung unten.

Schritt 3. Folgen Sie die Instruktionen in den Schritten 1-4 in "Normale Installation" um das Gestell an das Plasma Display anzuschreiben.

3. Befestigen Sie das Gestell nach dem Zusammenbau zum Boden um die Umstürzung zu vermeiden.

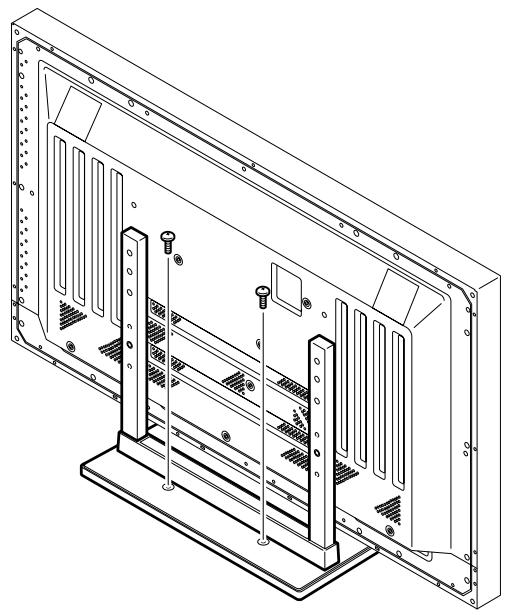

■ Befestigung zum Boden

• Benutzten Sie Schrauben (separiert erhältlich) zum Anschluß und zur Befestigung des Gestells.

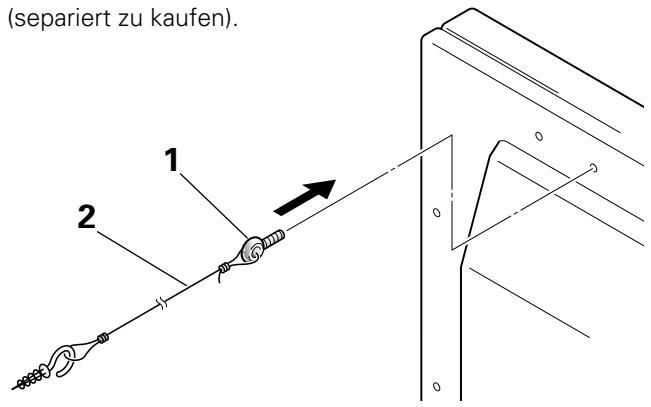

■ Mustergebrauch der Stabilisierungsschrauben (In der Abbildung ist das 50'' -Bildschirmmodell dargestellt.)

1. Befestigen Sie die mit dem Ständer mitgelieferten Halteschrauben am Plasma-Display.
2. Befestigen Sie das Display mit einem starken Draht zur Wand oder einem Gestell. (Wiederholen Sie die gleiche Schritte in Richtung bisher Seiten um das Gerät auch links und rechts zu stabilisieren.)

Benutzen Sie Draht und Haken erhältlich auf dem Markt (separiert zu kaufen).

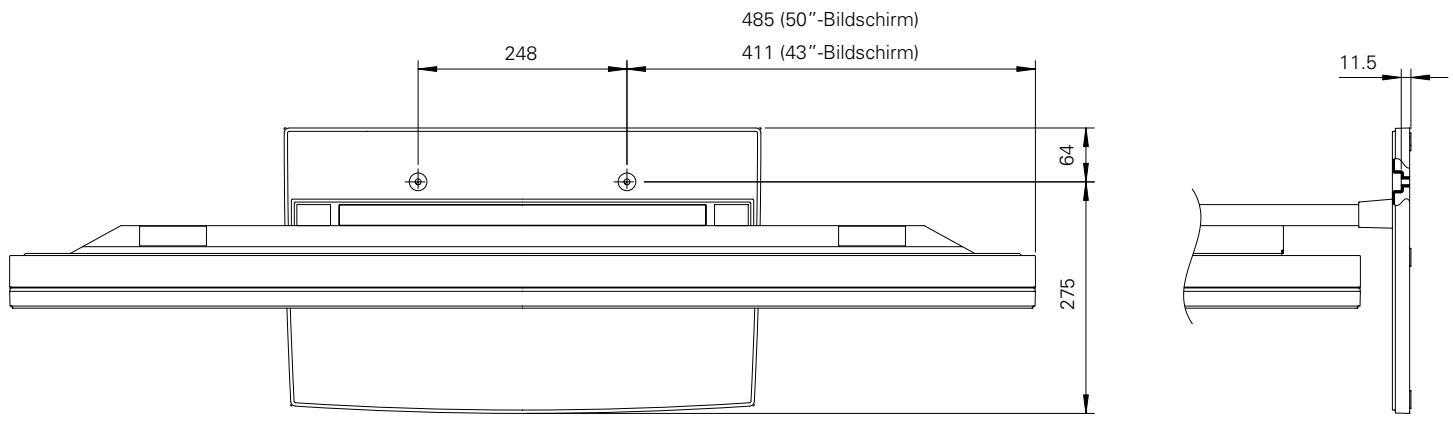

■ Installationskoordinaten für die Schrauben die man zur Stabilisierung des Gestells auf dem Boden benutzt

*Benutzen Sie Schrauben M6 länger als 20 mm bei der Stabilisation des Gestells auf dem Boden. Einheiten: mm

Technische Daten

Abmessungen 566 (B) x 508 (H) x 339 (T) mm

Poids 4.0 kg

42.9 kg (bei Installation des 50" -Plasmabildschirms)

35.5 kg (bei Installation des 43"-Plasmabildschirms)

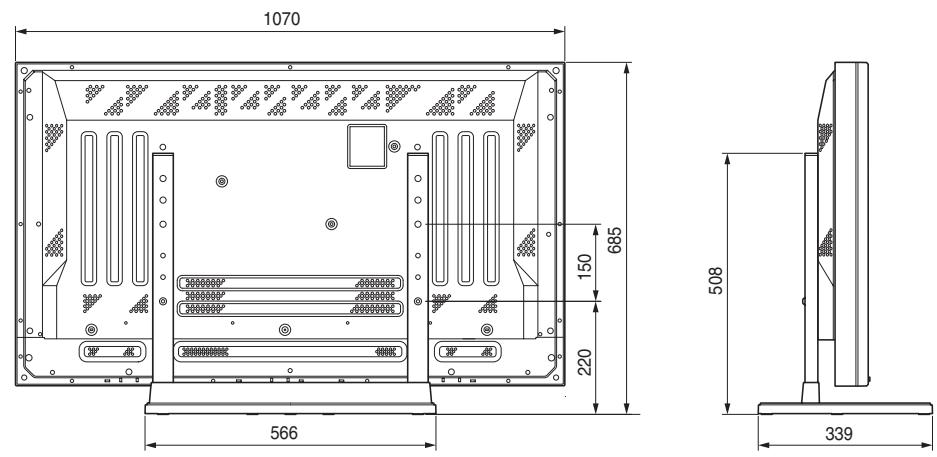

Diagramm der Abmessungen

Einheiten: mm

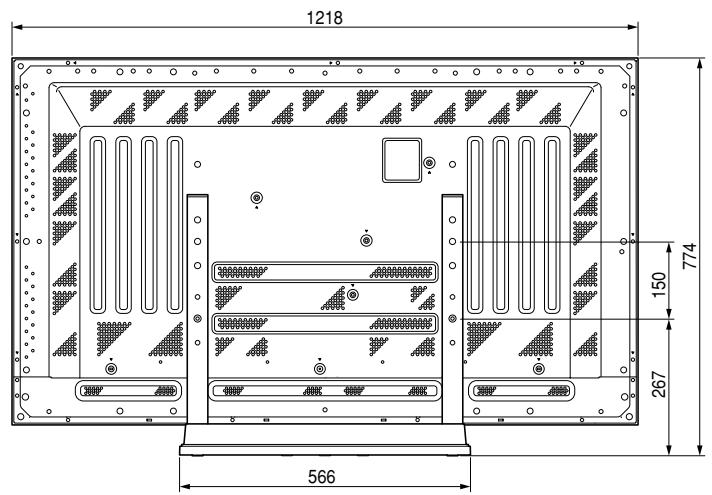

50'' -Bildschirms bei normalem Gebrauch (ohne die wahlweise mitgelieferten Laufsprecher)

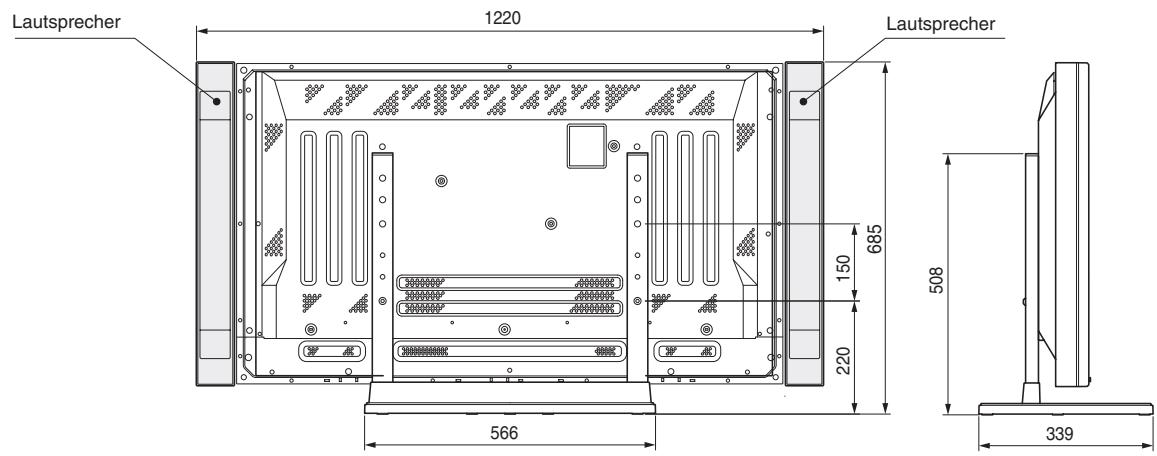

50" - Bildschirm mit den an den beiden Seiten des Bildschirms montierten wahlweise mitgelieferten Laatsprechern

43"-Bildschirm ohne die wahlweise mitgelieferten Lautsprecher

43" - Bildschirm mit den an den beiden Seiten des Bildschirms montierten wahlweise mitgelieferten Laatsprechern

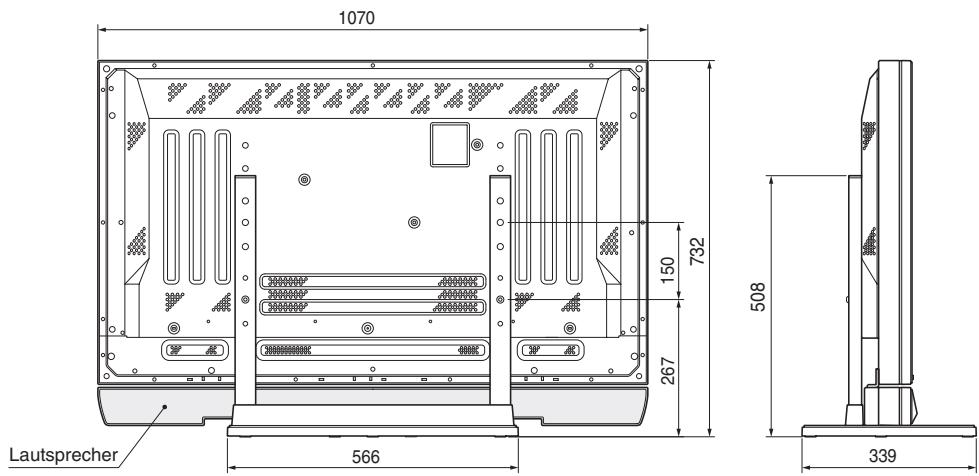

43" - Bildschirm mit den an der Unterseite des Bildschirms montierten wahlweise mitgelieferten Lautsprechern

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2001 Pioneer Corporation.

Alle Rechte vorbehalten.
