BRUKSANVISNING PDK-TS01 PIONEER

Vänligen läs genom dessa instruktioner sä att ni vet hur ni skä använda er modell på rätt sätt. Efter ni har LASTigenom instruktionerna, lagg undan dom på ett sækert ställe ifall de kan behövas i framtiden.

WARNING

Denna symbol vill gora er uppmärksam på att iakra försiktigkeit sä att inte skada uppstár.

Installation

Rådgör med er försäljare om svárigheter uppSTAR vid installationen.
- Pioneer är inte ansvarig für skada som uppSTAR genom felakig installation, felaktig användning, Förändring,ellern natur katastofer.

WARNING

1. Denna Table Top Stand ar specialdesignad for Plast Paneler tillverkade av Pioneer.
2. Använd inteenna ställning for annatändamål an det avseda. Ställningen fär inte fördradas och endast användas for plast paneler.
3. Felaktig installation kan fororsaka att ställningen faller och svår skada kan uppsta. Se till att plast panelen ligger ner Near ställningen fast sats pa huvudpanelen.
4. Installationsplats

(a) Försakra er om att instalera ställningen på en plats som kan bärä den kombinerade vikten av ställningen och panelen.
(b) Installationsplatsen bör vara en helt platt och stabil yta. Vidtag Åtgårder vid installationen for fösakran om attvikten av panelen ar jamt fördelad over hela ställningen.
(c) Installera inteenna ställning utomhus, nara varmt vatten ell er nara en strand.
(d) Installera inte denna ställning)där den kan bli utsatt for vibration eller chock.

1. (a) Satt ihop ställningen i överensstammelse med alla instruktioner och stabilisera ställigen med skruvarna på alla angivna platser. Det har förkommen fall)där ställningen har rasat ihop after installation.

(b) För att vara saker på att panelen blir installerad på att sakert satt br man vara mer an två personer.
(c) Färe installation, stäng av all ström och dra ur kontakter.

Kontrollera att ni har all delar

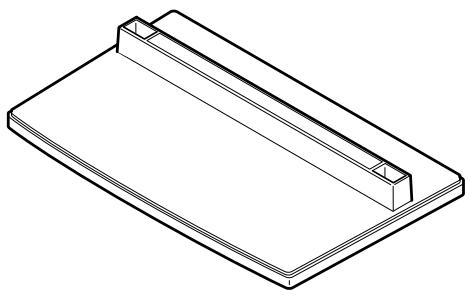

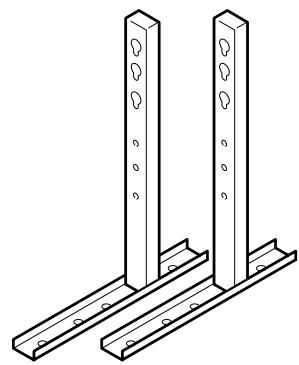

Bottenskydd 1

Ställningsrör (vänster och höger, utbytbara) .... 2

- Hexagonal skruvnyckel

- Skruvar (4 × 8) ..... 4

Installationsbultar ① (M8 x 20) 2

Installationsbultar ② (M8×40) 2

Stabiliseringsbultar 2

1. Ställning Hopsättning

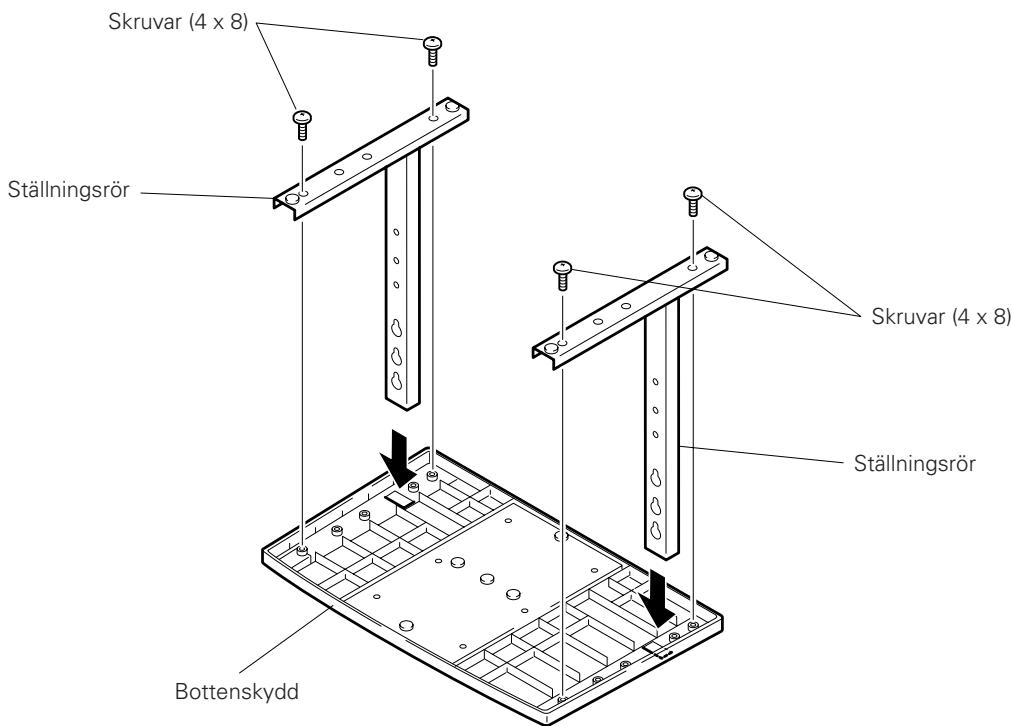

Steg För hopsätting

1. Vänd bottenskyddet med undersidan upp.
2. För in ställningsrören i bottenskyddet.
3. Använd det medfoljande skruvarna für att stabilisa ställningsrören.

2. Fastsätting av ställningen till Plastpanelen

■ Normal Installation

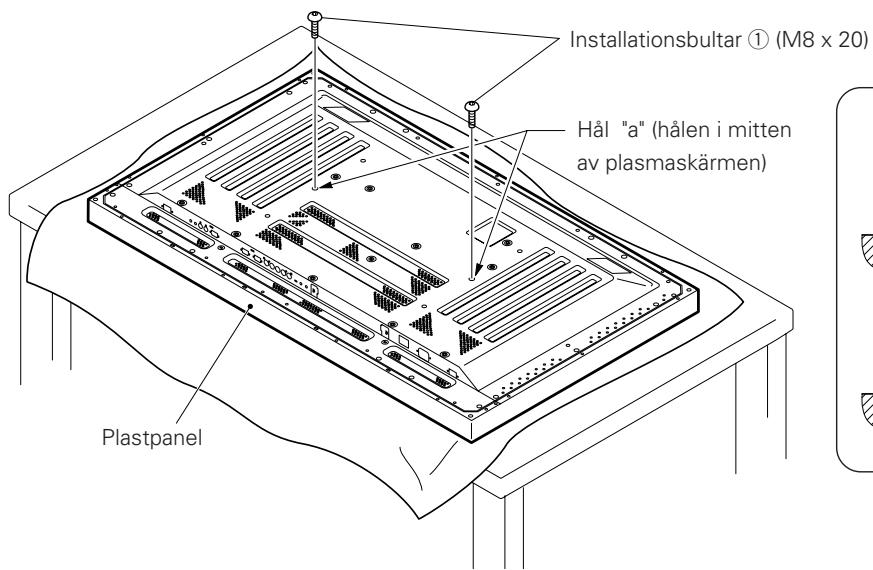

Steg 1. När plastpanelen ligger rakt ner, für in och försakra de två installionsbultarna (1) (8 x 20) i hålen "a" i plastpanelens höje.

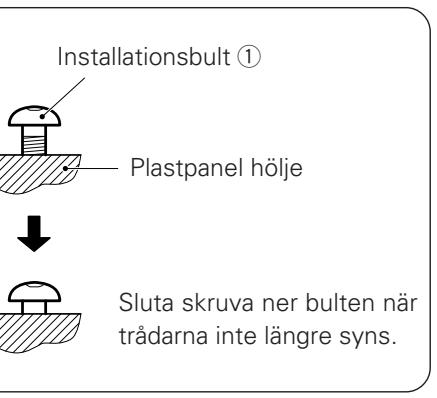

Skruva dessa bultar ①ändast sä langt att inte traden ar synlig frän sidan (om bultarna skruvas for hårt kan inte panelen sattas på).

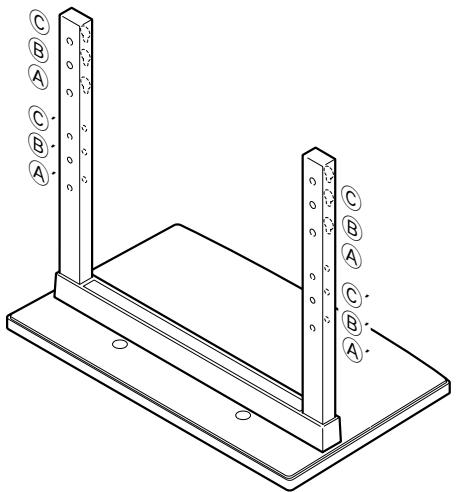

Angaende skruvhål for ställningsrören dà ställningen används som en desktop ställning

Tabell: Ställningsrörets skruvhål när ställningen används som en desktop ställning

Plasmaskärmas modell	Specifikationer	Skruvhål använda med
50"	Normal användning.	B, B'
	Med tillvalbara högtalare monterade under skärmen.
43"	Utan tillvalbara högtalare.	A, A'
	Med tillvalbara högtalare monterade under skärmen.
	Med tillvalbara högtalare monterade på skärmens;bàda sider.	B, B'

Notera: Hålen c och c' ar till for montering av andra tillgangliga tilval osv.

Steg 2. Se figur, haka hällen på ställningsrören (antingen rör A eller B) på installationsbultarnas skruvhuvuden ① . Skjut sedan ställningen uppåt till huvud plastpanelen tills den hakar i installationsbultarna ① . (hopsatt ställning glider inte mer än 19 mm).

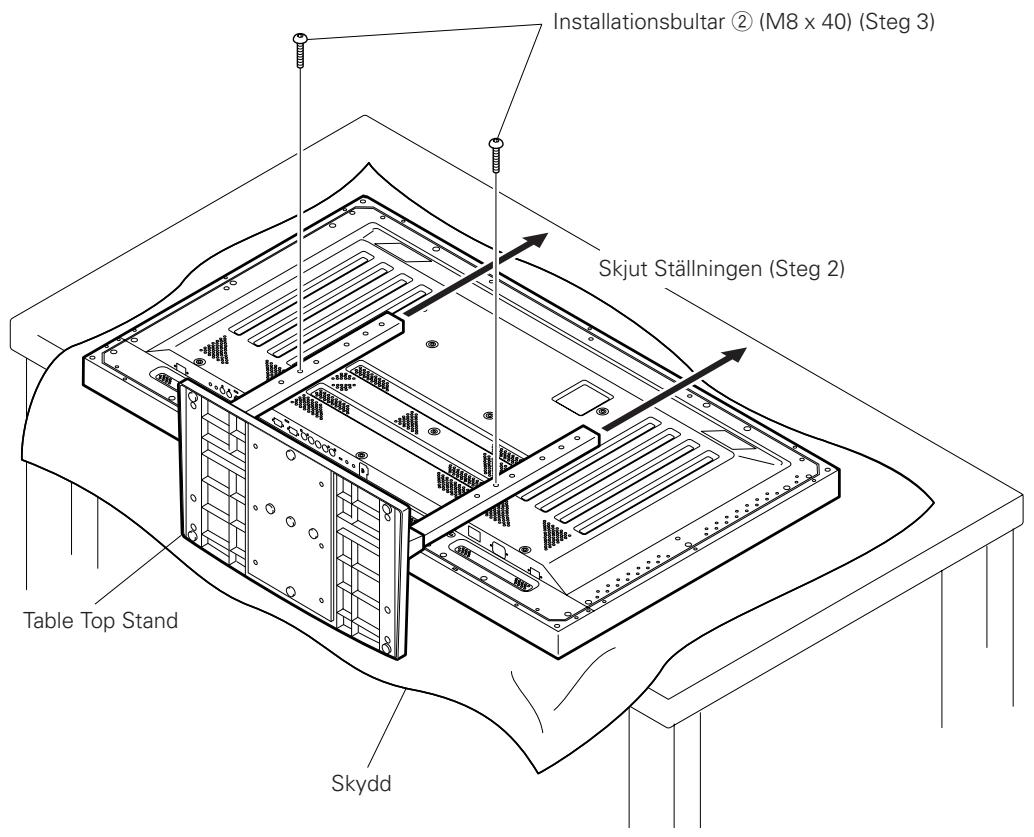

Steg 3. Skjut installationsbultarna ② (M8x40) genom ställningsrören och dra till installationsbultarna med medfoljande hexagonal skruvnyckel (Hålen ske kombineras rätt, - ^ och - ^ ).

Steg 4. Dra till installationsbultarna ① med medfoljande hexagonal skruvnyckel.

1. Placera att skydd under panelen for att skydda den fran skador.
2. Montera endast med plastpanelen liggande platt på ett bord eller liknande ytta.
3. kruva in skruven vertikalt i halen och dra at dem, men använd ej mer an nödvändig kraft sä att skruven dras Åt for hårt.
4. Lagg ställningen sà att skruvhålen och bultarna som forbinder huvudpanelen ligger korrekt.
5. Skärmen aren 50^ modell som vager 40KG och har attt sunt djup, vilket gor den valdigt ostabil. Darfor kravs det minst två personer for att installerera den.

■ Instruktioner für användning av huvudpanelens Förpackningsmaterial som ställning vid arbete på panelen. (Bilden visar 50" skärmen.)

• Uppsätting av forpackningsmaterial till hunvud plastpanelen

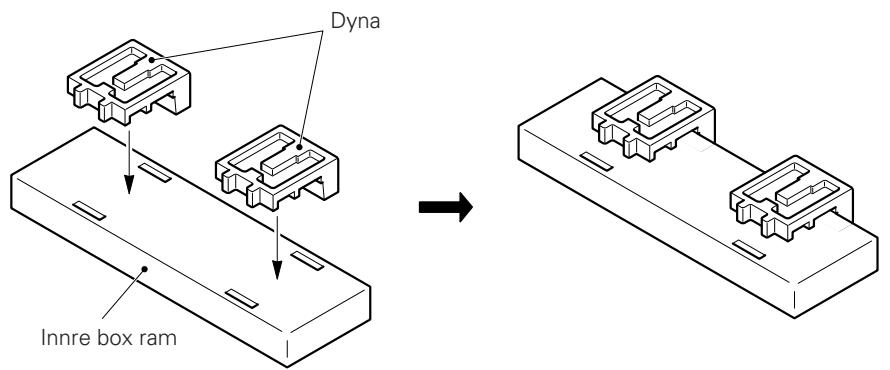

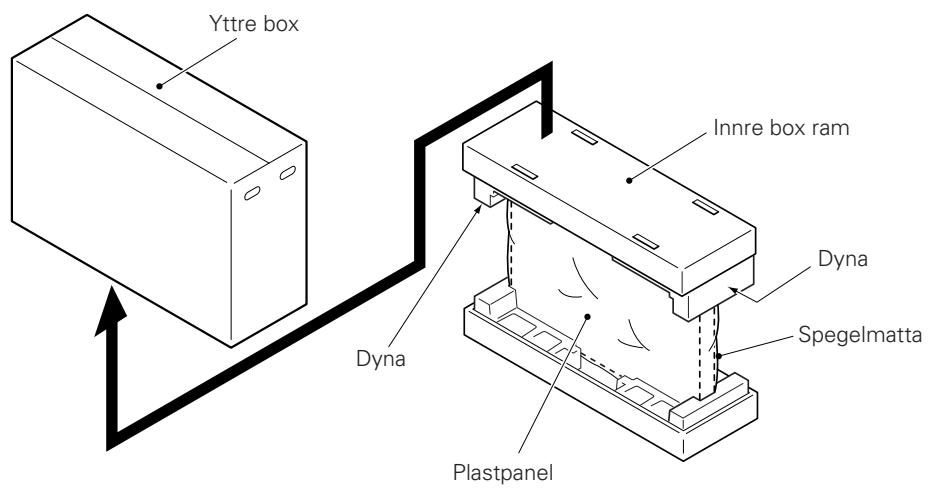

Steg 1. Kontruera ställningen für plastpanelen genom att använda den innre boxens ram och dyna enlicht bild oven (alla dynor ar identiska).

Steg 2. Satt ner plastpanelen på dynorna enligt figuren nedan.
Stap 3. Följ instruktionerna i steg 1-4 i "Normal Installation" für att fästa ställningen på plastpanelen.

3. After hopsätting, sätt fast ställningen i golvet for att Förhindra att den ramlar.

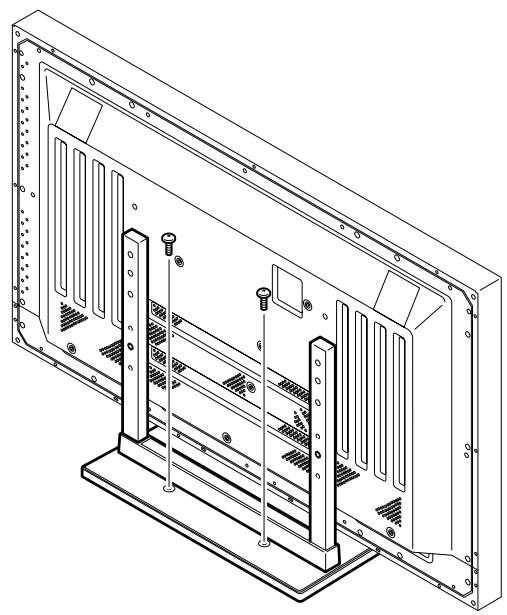

Fastsätting i golvet

• Använd skruvar (säljs separat) für att sätta fast ställingen.

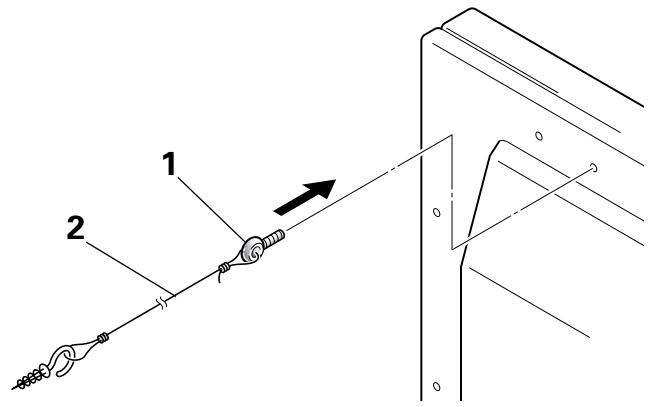

■ Exempel på användning av stabiliseringsskruvarna. (Bilden visar 50" skärmen)

1. Fäst stabiliseringsbultarna som medfoljer ställningen på plasma skärmen.
2. Stabilisera panelen ganom att stödja den mot en vagg. (Upprepa sama steg frän sidan für att stabilisera hopsättningen frän vänster och höger)

Använd rep och krokar som finns på marknaden (säljs separat).

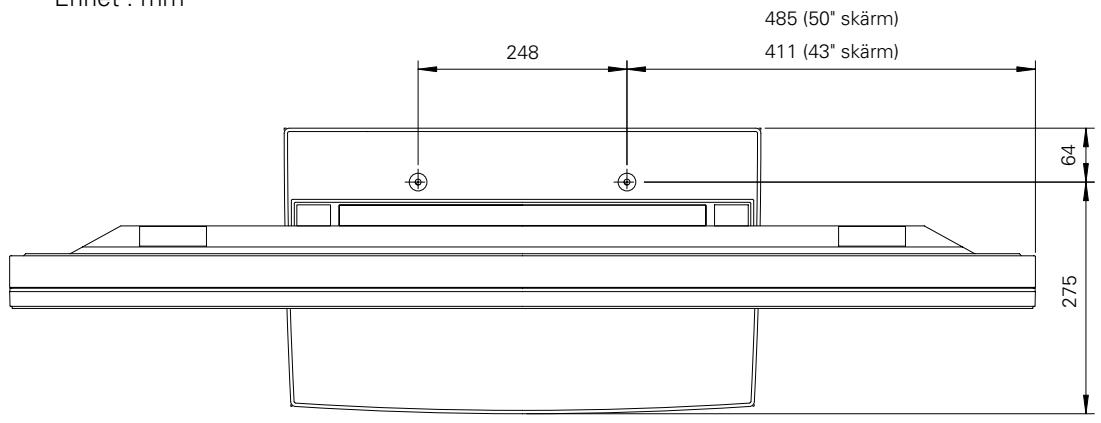

■ Installations koordinater for skruvar som används für att stabilisera ställningen i golvet.

*Använd M6, langd über 20 mm

Enhet : mm

■ Specifikationer

Dimensioner 566 (B) x 508 (H) x 339 (D) mm

Vikt 4.0 kg

42.9 kg (Nar 50" skärmen monteras)

35.5 kg (Nar 43" skärmen monteras)

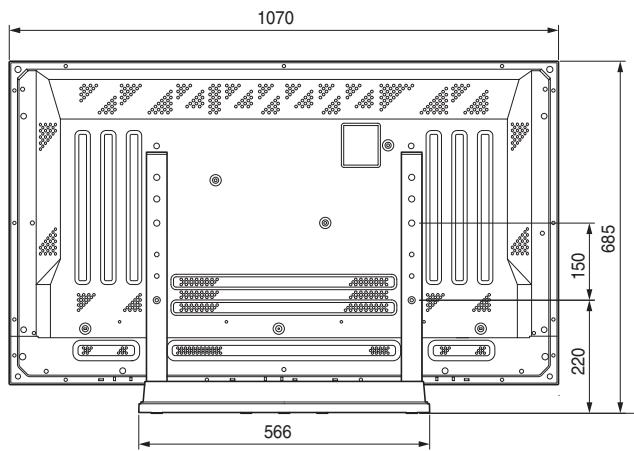

Dimensions Diagram

Enhet : mm

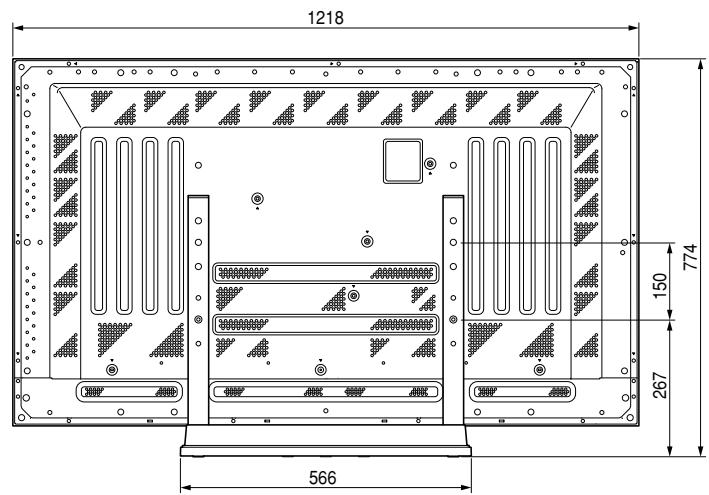

50" skärmen under normal användning (utan tillvalbara högtalare)

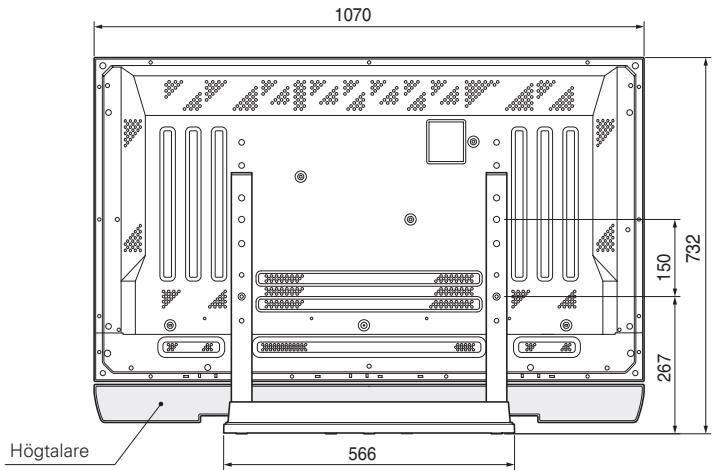

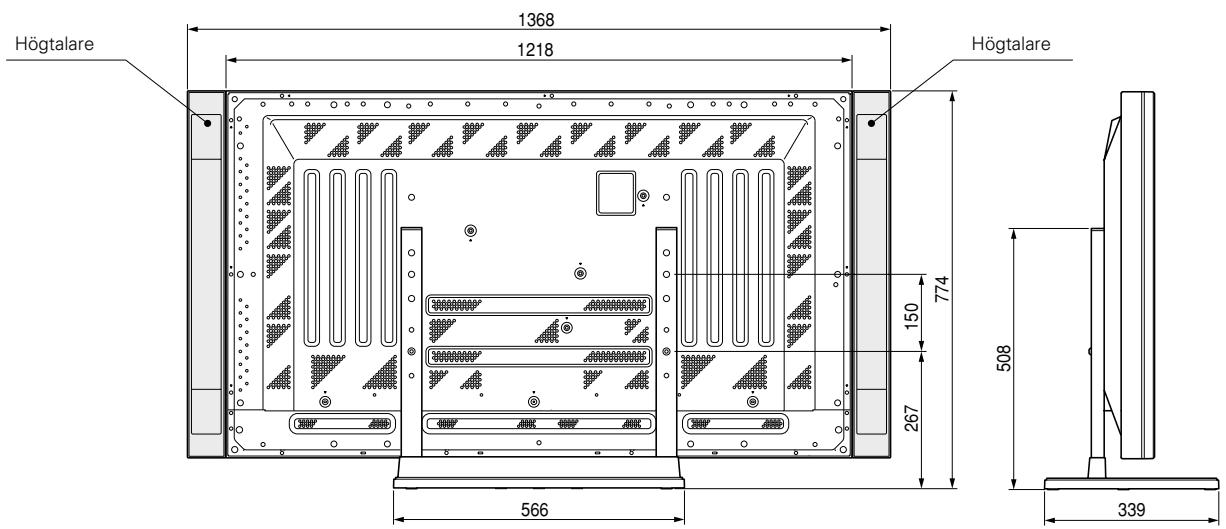

50" skärm med tillvalbara högtalare monterade på bända sidorna av skärmen

43" skärmutan tillvalbara högtalare

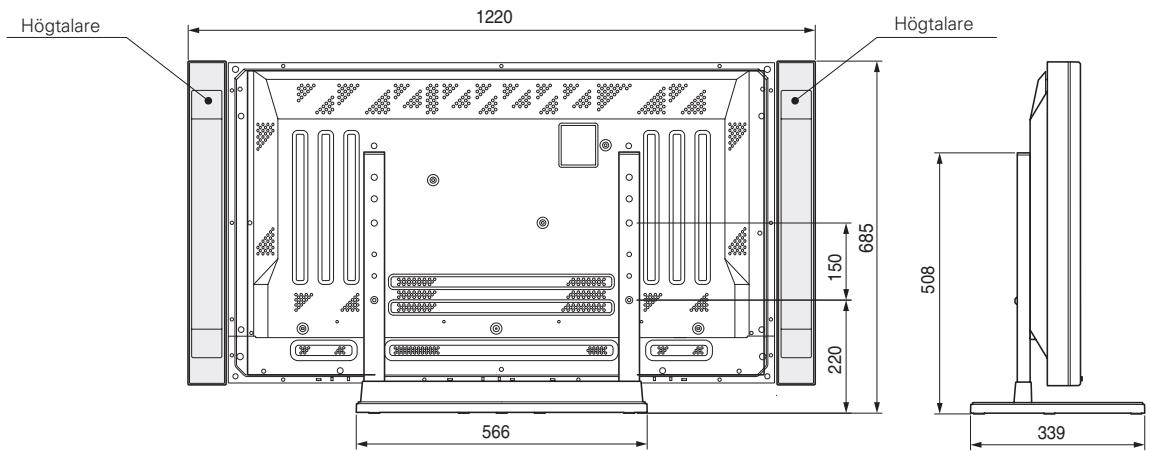

43" skärm med tillvalbara högtalare monterade på båda sidorna av skärmen

43" med tillvalbara högtalare monterade under skärmen
