产品类型	等离子显示器桌面支架
品牌	PIONEER
型号	PDK-TS01
尺寸（长 x 高 x 深）	566 x 508 x 339 毫米
支架净重	4.0 千克
含50英寸屏幕总重量	42.9 千克
含43英寸屏幕总重量	35.5 千克
屏幕兼容性	PIONEER 43和50英寸等离子屏幕
扬声器安装可能性	是，可选
材料	金属和塑料（底座罩）
安装	桌面或地面固定（不含螺丝）
所需人数	至少2人
安全	不要安装在室外、热源附近或潮湿区域
维护	用柔软干布擦拭，不要使用研磨性产品
备件	联系您的PIONEER经销商
说明书可用语言	法语、英语、德语、西班牙语、意大利语、日语、荷兰语、瑞典语、中文

常见问题 - PDK-TS01 PIONEER

这款支架是否兼容所有PIONEER等离子屏幕？

不，它专为PIONEER 43和50英寸等离子屏幕设计。请查看说明书中可用的螺丝孔（A、A'、B、B'）。

可以将支架固定在地面上吗？

可以，使用合适的螺丝（另售）并按照说明书中的地面固定说明进行安装。

最大承重是多少？

支架本身重4千克。配备50英寸屏幕时，总重量可达42.9千克。请确保支撑面能够承受此负载。

安装支架需要两个人吗？

是的，必须至少两个人，以避免跌落和受伤，尤其是在安装50英寸屏幕时。

我可以将支架用在室外吗？

不，支架仅设计用于室内。不要将其安装在室外、热源附近或潮湿区域。

如何维护支架？

用柔软干布擦拭。不要使用可能损坏表面的化学或研磨性产品。

是否提供安装螺栓？

是的，支架附带安装螺栓（M8x20和M8x40）和内六角扳手。地面固定螺丝不包括在内。

如果丢失零件怎么办？

联系您的PIONEER经销商或客户服务以订购替换零件。

支架是否兼容扬声器？

是的，它允许在屏幕侧面或底部安装可选的PIONEER扬声器，具体取决于型号。

如何下载完整说明书？

请访问notice-facile.com，搜索'PDK-TS01 PIONEER'，然后免费下载PDF格式的说明书。

用户手册 PDK-TS01 PIONEER

外形寸法 566 (幅) x 508 (高) x 339 (奥行) mm

質量 4.0 kg

42.9 kg (50型杜兰特取付时)

35.5 kg (43型杜兰特克莱斯勒取付時)

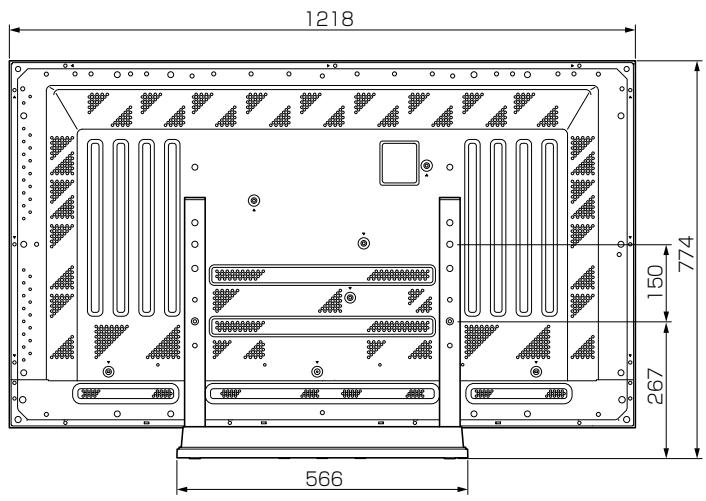

50型通常使用時（スビ一力一なし）

承蒙您購買先鋒產品，對此表示衷心地感謝。使用前請仔細閱讀使用說明書，並根據“使用注意事項”正確操作。閱讀完後請保存此說明書，以備日後使用。

注意安全！

在本說明書中的這個標識表示錯誤的使用方法會對您及其他人帶來危險。

請特別注意仔細閱讀。

關於“安裝”

·如果您本人覺得安裝本機有困難的話，請與銷售店聯繫。
·對於因安裝不當丶誤操作丶擅自改造及天災造成的事故損傷，本公司概不負任何責任。

使用注意事項

1. 該產品為本公司等離子顯示器專用臺式支架。
2. 請不要用於指定以外的等離子顯示器的安裝、改造及其他用途。
3. 安裝不當的話會導致翻倒等事故發生，非常危險。安裝到等離子顯示器主體上時，請務必在等離子顯示器水平放置狀態下進行。

4. 放置場所

(a) 請選擇能足夠支撐支架和顯示器重量的場所。
(b) 請使放置場所保持水平、穩定並注意負荷均勻。
(c) 請勿放置於屋外及溫泉、海邊附近。
(d) 請勿放置於有振動、沖擊的地方。

1. (a) 請切實依據安裝步驟，並在所有指定的位置將螺絲擋緊。顯示器安裝之後可能會出現破損、翻倒等意想不到的事故。

(b) 為了安全起見，安裝顯示器時請務必由兩個以上人員同時操作。
(c) 操作時，請關閉顯示器和外圍設備的開關，並將電源插頭從插座上拔離。

組成零件的確認

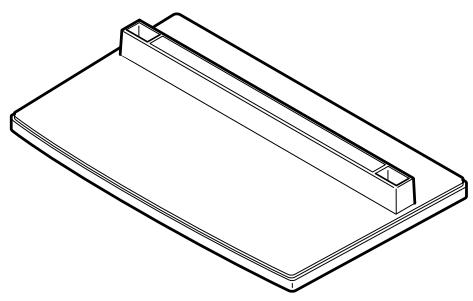

- 底座 1

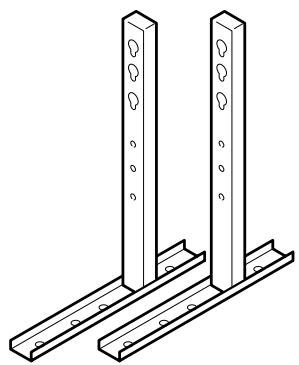

- 立管（左右通用）……2

- 内六角扳手……1

- 螺釘 (4× 8) 4

- 固定螺栓① (M8 × 20) ..... 2

- 固定螺栓② (M8 × 40) .....2

- 防倒角型螺栓 ..... 2

1. 組裝支架

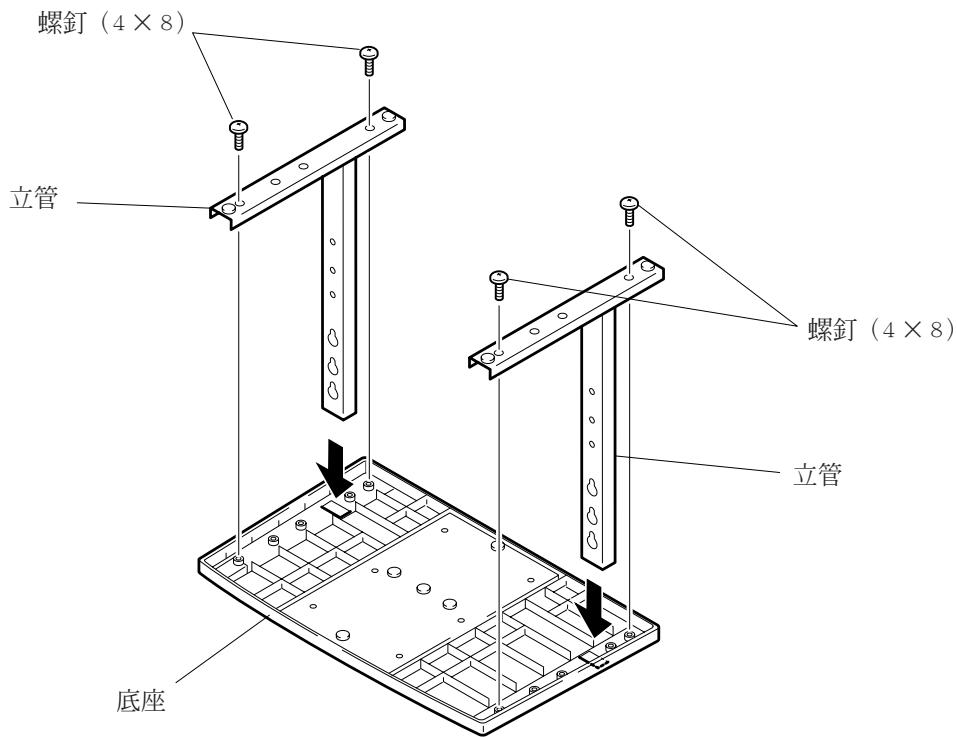

組裝步驟

1. 將底座底朝上放置。
2. 將立管插入底座。
3. 用螺釘將立管固定於底座上。

2. 安裝到主體上

通常的安装方法

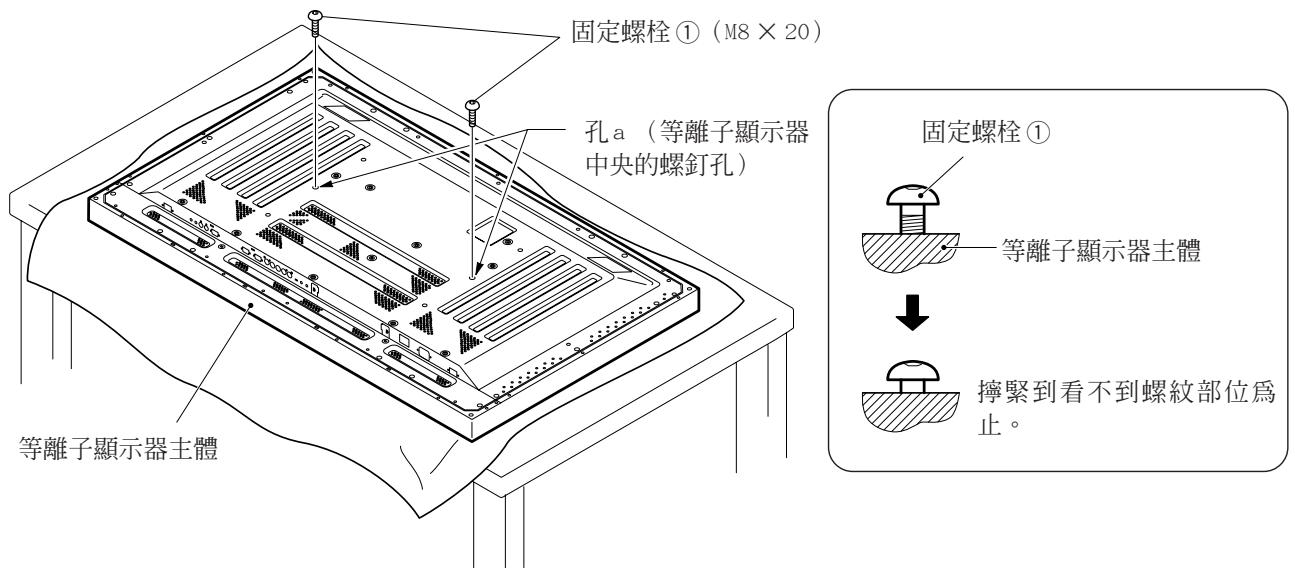

步驟1 將等離子顯示器平放在桌面上，將兩個固定安裝螺栓①（M8×20）安裝到等離子顯示器主體的孔a中。這時，應將固定螺栓①擋緊到從側面看不到螺紋部位為止。（如果將螺栓一直擋到底的話，則將無法安裝立管。）

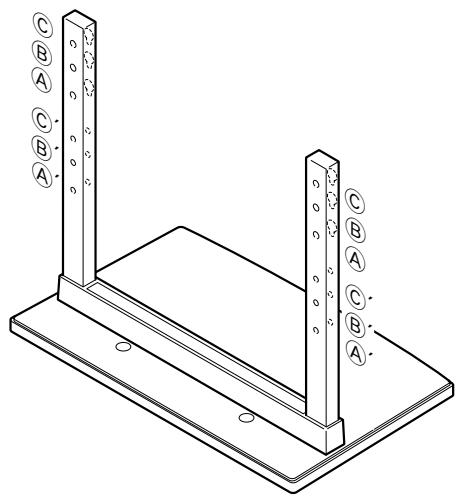

關於臺式支架側使用的立管的螺釘孔。

表．臺式支架側使用的立管螺釘孔

客戶購買的等離子顯示器	規格	支架側使用的螺釘孔
50型	通常使用時	◎,◎'
	主體兩側安裝選用的揚聲器時
43型	不裝選用的揚聲器	◎,◎'
	主體兩側安裝選用的揚聲器時
	主體下側安裝選用的揚聲器時	◎,◎'

注：⑥，⑧'螺釘孔是安裝單賣選用器材的螺釘孔。

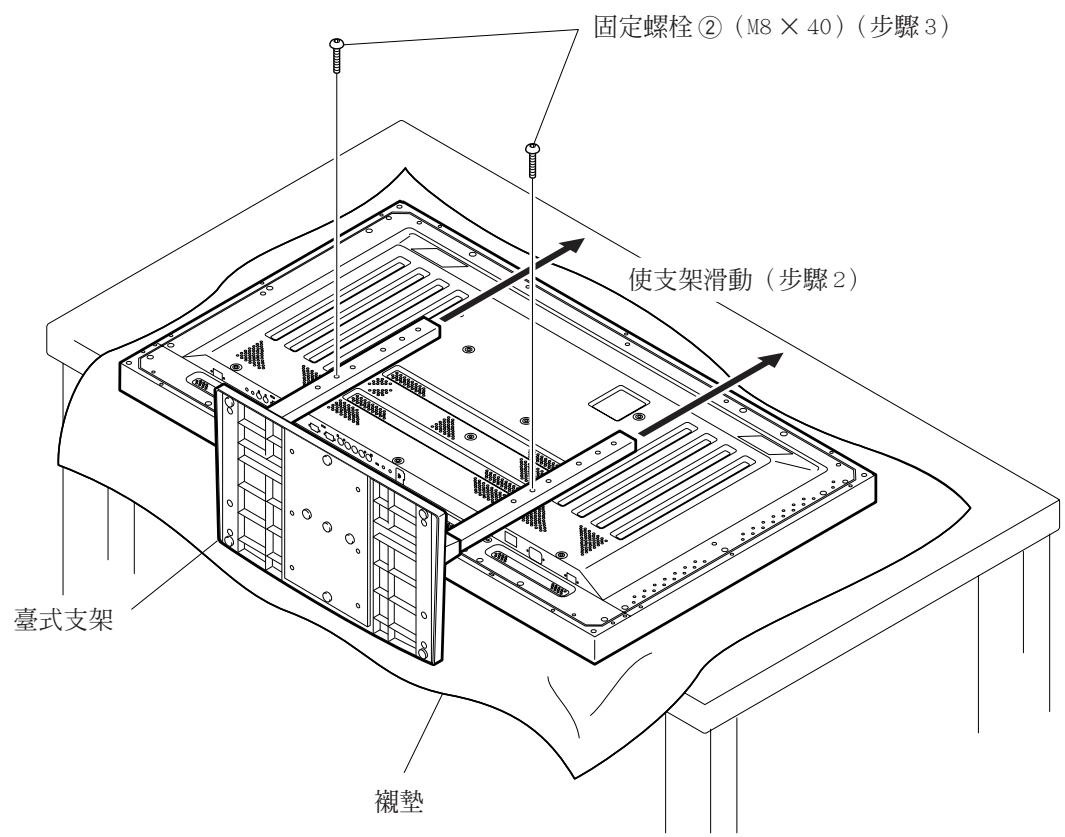

步骤2 如上表所示，將立管的孔(A或B)挂住螺栓#1#的頭部，使支架向等離子顯示器的上方滑動，直到碰到固定螺栓①。（受支架構造限制，滑動幅度在 19mm 以下。）

步驟3 使用附帶的內六角扳手，用兩個固定螺栓 ② ( M 8 × 4 0 ) ，把支架固定到等離子顯示器的主體上。（使用孔的組合為A，A’和B，B’的兩種。）

步骤4 用附带的内六角扳手 ① 把固定螺栓固定好。

注意

1. 為了防止顯示器有裂紋和破損，請用鋪上襯墊。
2. 請務必將等離子顯示器主體平放在平坦的桌面上，然後進行安裝。
3. 請將螺栓垂直插入孔內，擋緊螺栓時不要過度用力。
4. 請務必將支架的螺釘孔和主體的固定螺帽相對準。
5. 使用50型顯示器，重量約為 40kg ，因爲機體較薄，不很穩定，所以安裝以及設置時務必由兩人以上進行。

將等離子顯示器的主體的包裝材料用作放置臺的安裝方法（插圖為50型顯示器）

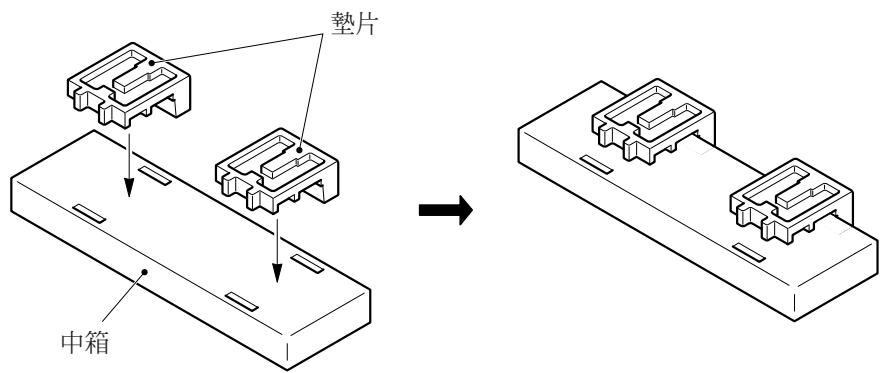

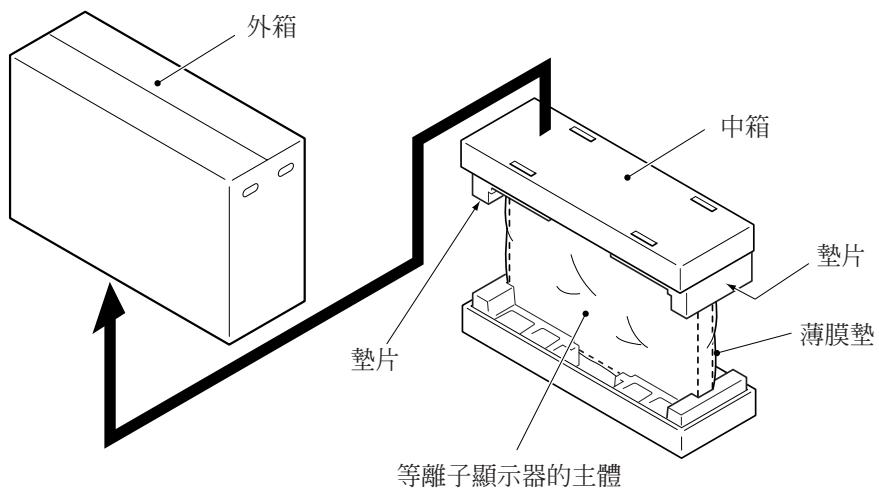

等離子顯示器的主體包裝箱的構成

步骤1 如上圖所示，使用中箱和墊片，製作等離子顯示器的放置臺。（墊片完全相同）

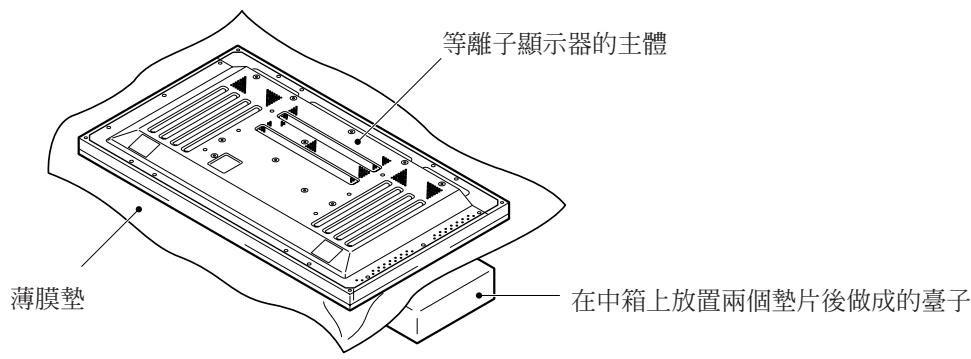

步驟2 如下圖所示把等離子顯示器放置於墊片上。

步驟3 請按照“通常的安裝方法”的步驟 1 4 ，把支架安裝在等離子顯示器的主體上。

3. 安装後，固定在地板上，做好防倒的準備工作

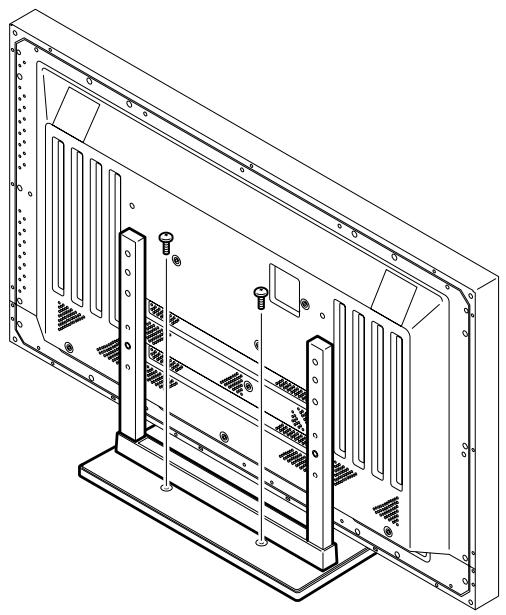

固定在地板上的方法

• 使用市售螺釘固定

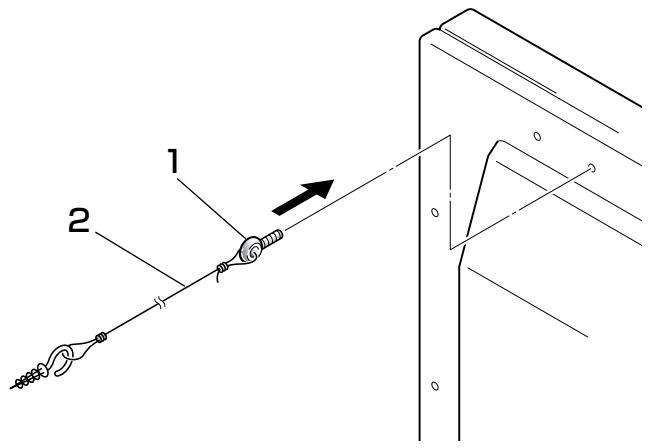

■ 防倒用螺栓的使用實例（插圖為50型顯示器）

1. 等離子顯示器上裝上本機附帶的防倒螺栓。
2. 用結實的繩子固定在牆上或者柱子上。

（操作時，請對稱側也安裝防倒用螺栓。）

繩子以及掛鉤請使用市售產品。

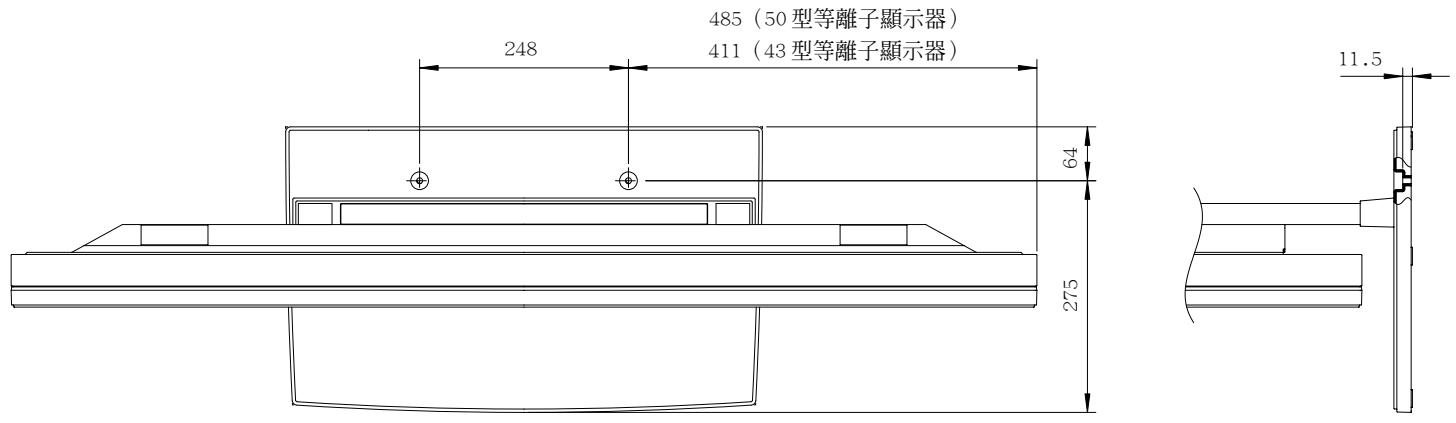

地板固定螺釘的安裝坐標

固定在地板上的螺釘應使用M6型長度 20mm 以上的螺釘。

單位：mm

規格
