Type de produit	Support de table pour affichage plasma
Marque	PIONEER
Modèle	PDK-TS01
Dimensions (L x H x P)	566 x 508 x 339 mm
Poids du support seul	4,0 kg
Poids total avec écran 50 pouces	42,9 kg
Poids total avec écran 43 pouces	35,5 kg
Compatibilité écrans	Écrans plasma 43 et 50 pouces PIONEER
Possibilité fixation haut-parleurs	Oui, en option
Matériau	Métal et plastique (couverture de base)
Installation	Sur table ou fixation au sol (vis non fournies)
Nombre de personnes requises	Au moins 2
Sécurité	Ne pas installer en extérieur, près de sources de chaleur ou zones humides
Entretien	Essuyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Pièces détachées	Contacter votre revendeur PIONEER
Notice disponible en	Français, Anglais, Allemand, Espagnol, Italien, Japonais, Néerlandais, Suédois, Chinois

FOIRE AUX QUESTIONS - PDK-TS01 PIONEER

Ce support est-il compatible avec tous les écrans plasma PIONEER ?

Non, il est conçu spécifiquement pour les écrans plasma PIONEER de 43 et 50 pouces. Vérifiez les trous de vis disponibles (A, A', B, B') dans la notice.

Peut-on fixer le support au sol ?

Oui, utilisez des vis adaptées (vendues séparément) et suivez les instructions de fixation au sol de la notice.

Quel est le poids maximum supporté ?

Le support seul pèse 4 kg. Avec un écran 50 pouces, le poids total peut atteindre 42,9 kg. Assurez-vous que la surface de support peut supporter cette charge.

Faut-il être deux pour installer le support ?

Oui, il est impératif d'être au moins deux personnes pour éviter les chutes et les blessures, surtout avec un écran de 50 pouces.

Puis-je utiliser ce support à l'extérieur ?

Non, le support est conçu pour une utilisation en intérieur uniquement. Ne l'installez pas dehors, près d'une source de chaleur ou dans une zone humide.

Comment entretenir le support ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Les boulons d'installation sont-ils fournis ?

Oui, le support est livré avec des boulons d'installation (M8x20 et M8x40) et une clé hexagonale. Les vis de fixation au sol ne sont pas incluses.

Que faire si je perds une pièce ?

Contactez votre revendeur PIONEER ou le service client pour commander des pièces de rechange.

Le support est-il compatible avec des haut-parleurs ?

Oui, il permet de fixer des haut-parleurs optionnels PIONEER sur les côtés ou en bas de l'écran, selon le modèle.

Comment puis-je télécharger la notice complète ?

Rendez-vous sur notice-facile.com, recherchez 'PDK-TS01 PIONEER' et téléchargez gratuitement la notice au format PDF.

MODE D'EMPLOI PDK-TS01 PIONEER

PDK-TS07

Merci d'avoir acheté ce produit Pioneer.

Nous vous invitons à lire les informations utiles à l'utilisation et à l'installation de ce produit. Après avoir lu attentivement ces instructions, rangez-les soigneusement afin de vous en servir pour de futures références.

Attention

Ce signe symbolise un risque ou un danger qui peut provoquer des blessures ou des dommages matériels.

Installation

• Consultez votre distributeur si vous rencontrez quelles difficultés avec cette installation.
• Pioneer décline toute responsabilité en cas de mauvaise installation et utilisation, de modification ou de catastrophes naturelles.

Attention

1. Ce support de dessus de table est exclusivement conçu pour l'affichage de plasma fabriqué par Pioneer.
2. N'utilisez ce support que pour des affichages de plasma ou dans un but indiqué. Ce support ne devrait pas être modifié, mais seulement utilisé pour des affichages de plasma.
3. Une mauvaise installation provoquerait la chute du support, causant de sérieuses blessures. Assurez-vous que l'affichage de plasma se trouve à plat pendant que vous le reliez à l'affichage principal.
4. Emplacement de l'installation

Assurez-vous d'installer le support dans un endroit qui peut largement supporter le poids combiné du support et de l'affichage. Cet emplacement devrait être une surface complètement plate et stable.

Prenez les précautions nécessaires en installant le support pour s'assurer que le poids de l'affichage est également réparti dans tout le support.

(c) N'installez pas ce support dehors, près d'un courant chaud ou d'une plage. (d) Installez ce support dans un endroit à l'abri des vibrations ou des chocs.

1. Assemblez le support suivant toutes les instructions et le stabilisez solidement avec des vis à tous les emplacements indiqués.

Après l'installation de l'affichage, la chute du support a causé des dégâts dans certains cas ou dans des situations similaires.

(b) Pour s'assurer de la bonne installation de l'affichage, elle devrait être faite par plus de deux personnes. (c) Avant l'installation, coupez le courant pour l'affichage et les périphériques, puis retirez la prise de cordon de secteur de la prise de courant.

Vérifiez que vous avez toutes les pièces

Couverture de base.... 1

- Piliers du support (gauche et droite semblables).....2

- Clé hexagonale 1

Vis (4 × 8) 4

- Boulons d'installation ① (M8 x 20) 2

Boulons d'installation ② (M8 x 40) 2

Boulons de stabilisation 2

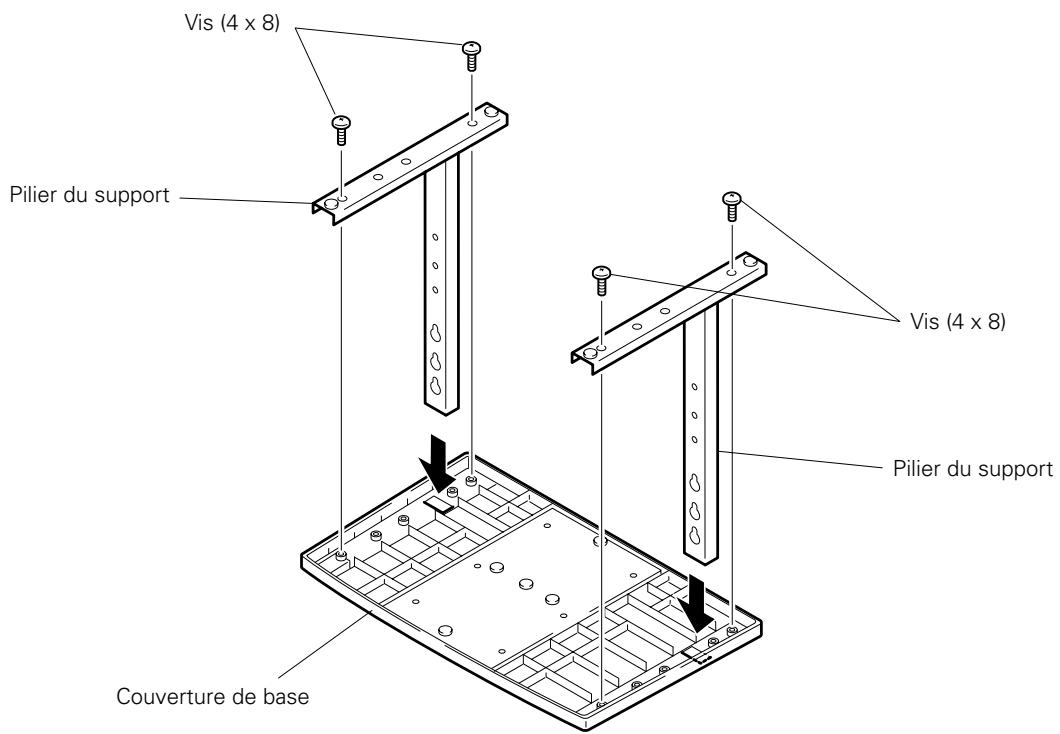

Étapes d'assemblage

1. Tournez la couverture de base afin que le côté en dessous fasse face vers le haut.
2. Insérez les piliers du support dans la couverture de base.
3. Utilisez les vis incluses pour stabiliser les piliers du support.

Installation normale

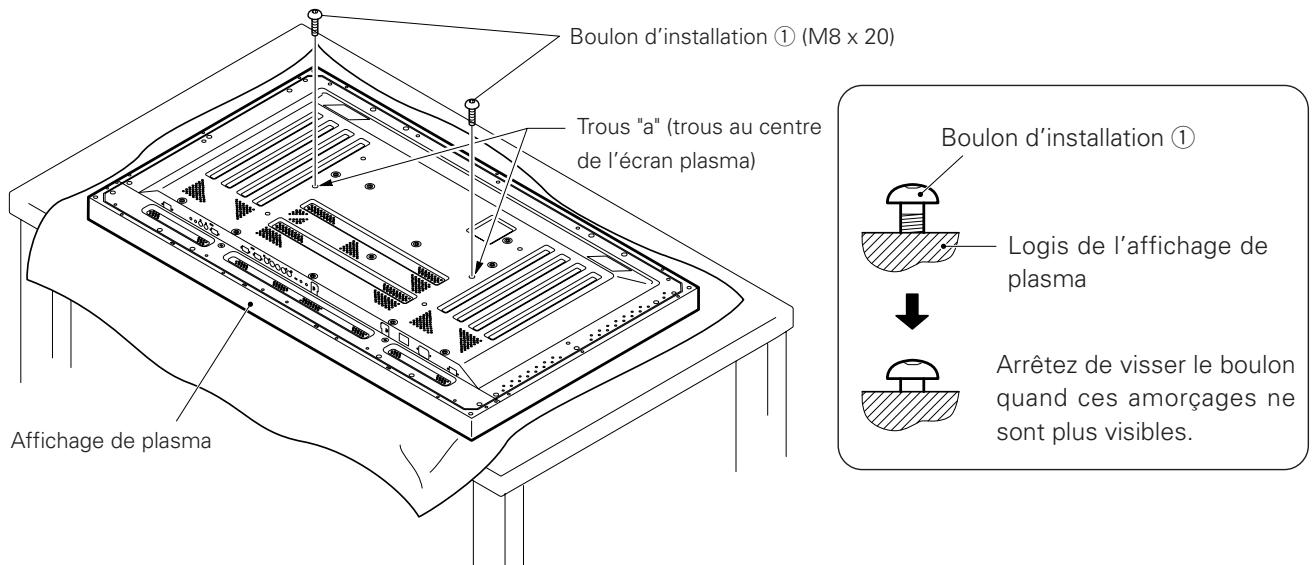

Etape 1. Avec l'affichage de plasma se trouvant à plat, insérez et fixez les 2 boulons d'installation (1) (M8x20) dans les trous "a" situés dans le logis de l'affichage de plasma.

À ce point, serrez ces boulons ① seulement jusqu'à ce que les amortisseurs ne soient plus visibles, vu du côté (Vous ne pourriez pas attacher l'affichage si les boulons sont complètement vissés).

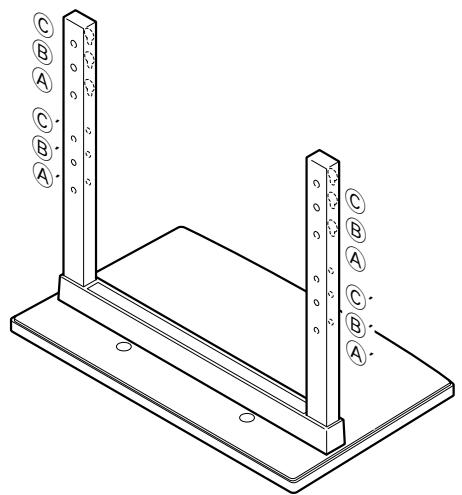

Vue des trous de vis du pilier du support quand ce dernier est utilisé comme support de surface de table.

Table : Les trous de vis du pilier de support quand ce dernier est utilisé comme support de surface de table

Modèle d'écran plasma	Spécificités	Trous de vis utilisés avec orientation de support
50 pouces	Utilisation normale	(B, B')
	Avec haut-parleurs optionnels fixés aux deux côtsés de l'écran
43 pouces	Sans haut-parleurs optionnels	(A, A')
	Avec haut-parleurs optionnels fixés aux deux côtsés de l'écran
	Avec haut-parleurs optionnels fixés au bas de l'écran	(B, B')

Remarque: Les trous sont destinés à des options d'attachment disponibles séparément etc.

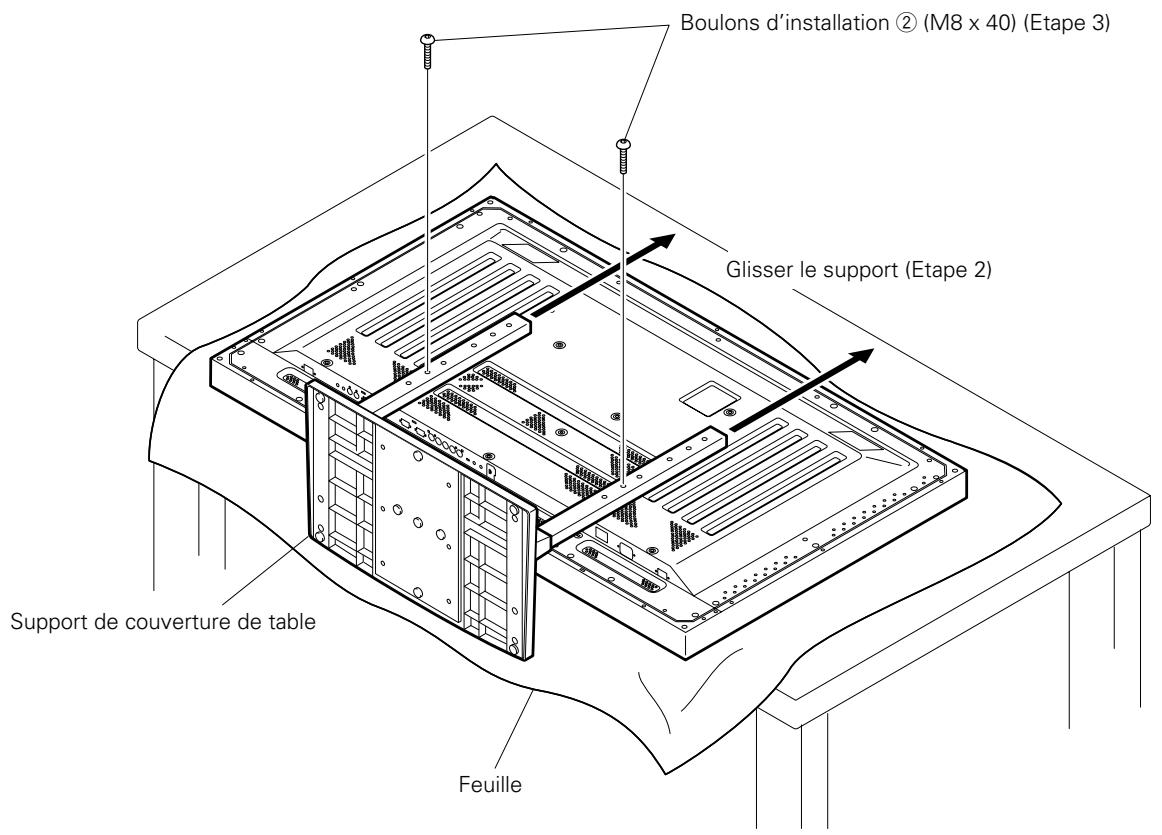

Etape 2. Comme représenté sur la figure, accrochez les troughs de piliers du support (tube A ou bien B) sur les têtes de vis des boulons d'installation ①. Puis glissez le support vers le haut à l'affichage de plasma principal jusqu'à ce qu'il rencontre les boulons d'installation ① (une fois assemblé avec l'affichage, le support ne glissera pas plus de 19 mm). Etape 3. Passez les boulons d'installation (2) (M8x40) par les piliers du support et serrez-les proprement avec la clé hexagonale (Les orifices doivent être utilisés selon la combinaison correcte : (A–A') et (B–B')). Etape 4. Serrez les boulons d'installation ① avec la clé hexagonale fournie.

Notes

1. Mettez une feuille ou une couverture de protection pour protéger l'affichage des égratignures et des dégâts.
2. Réunissez les différentes pièces seulement avec l'affichage de plasma se trouvant à plat sur une table ou une surface similaire.
3. Insérez verticalement les boulons dans les trous et serrez-les, sans toutefois appliquer une pression excessive, qui les serrerait plus fort que nécessaire.
4. Déplacez le support de sorte que ses trous de vis et les écrous qui relient l'affichage principale s'alignent correctement.
5. L'écran est un modèle de 50 pouces, qui pèse environ 40 kilogrammes et a peu de profondeur, ce qui le rend très instable. Pour cette raison, il y a besoin d'au moins deux personnes pour le montage et l'installation.

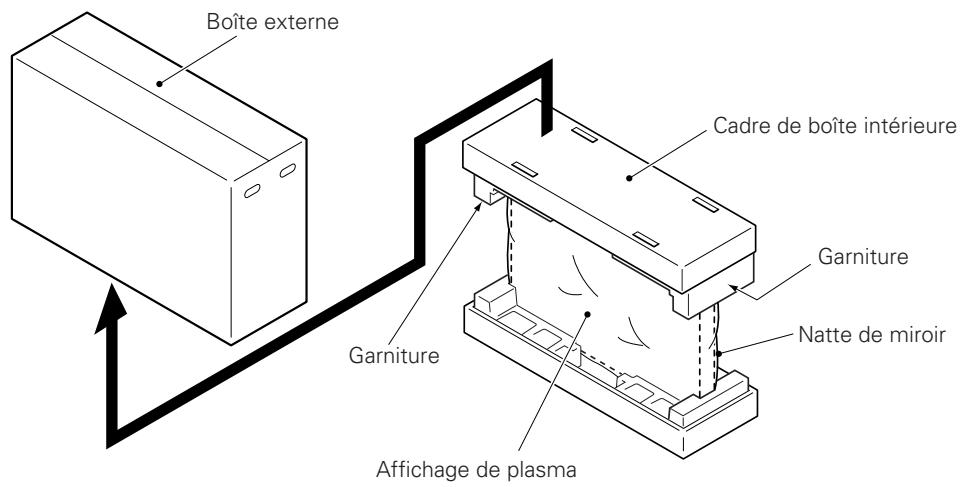

Instructions pour l'usage du matériel d'emballage de l'affichage principal comme un support pour le travail sur l'affichage (l'écran de 50 pouces est présenté sur la figure)

• Emballage de l'affichage principal de plasma

Etape 1. Construisez le support pour à l'aide du cadre de boîte intérieure et des garnitures représentées sur la figure ci-dessus (toutes les garnitures sont identiques).

Etape 2. Placez l'affichage de plasma vers le bas sur les garnitures comme représenté sur la figure ci-dessous. Etape 3. Suivez les instructions dans les étapes 1-4 dans "installation normale" pour rattacher le support à l'affichage de plasma.

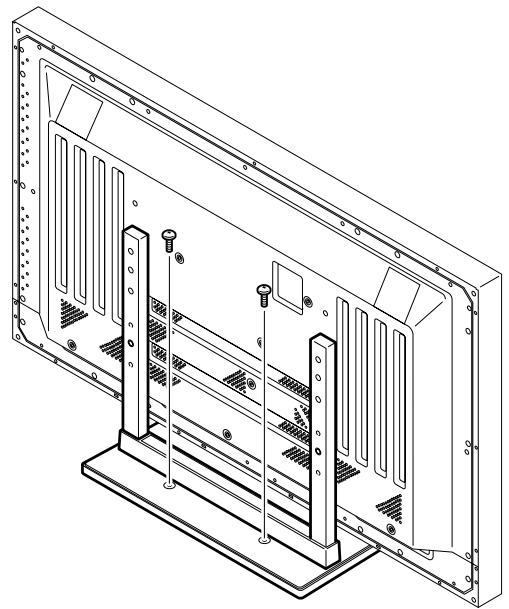

Fixation au sol

• Utilisez des vis (vendues séparément) pour rattacher et fixer le support.

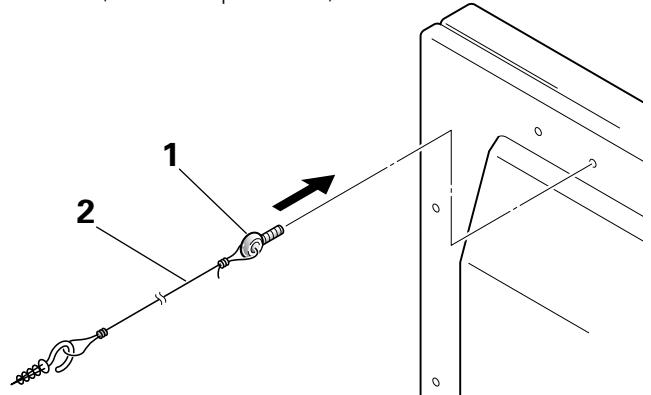

Modèle d'utilisation des boulons de fixation (le modèle de 50 pouces est représenté sur la figure)

1. Insérez les vis fournies avec le support dans les emplacements prévus à cet effet sur le dos de l'écran.
2. Fixez l'affichage en le reliant à un mur ou un faisceau vertical à l'aide d'une corde solide. (Répétez les mêmes étapes littéralement pour fixer l'assemblage à gauche et à droite)

Utilisez la corde et les crochets qui sont disponibles sur le marché (vendus séparément)

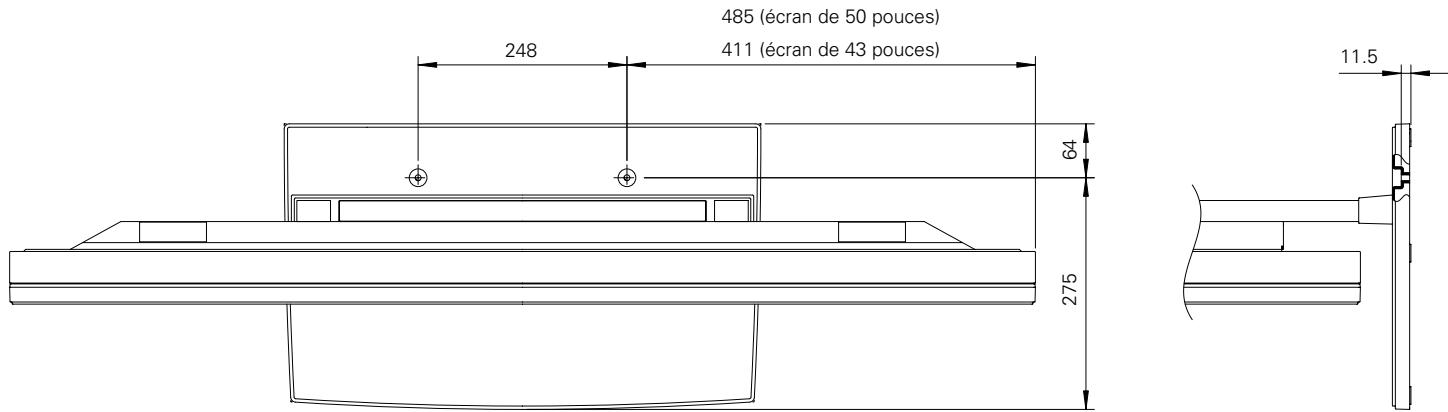

Coordination de l'installation des vis utilisées pour fixer le support au sol

*Pendant que vous fixez le support au mur, utilisez M6 avec une longueur au-dessus de 20 mm. Unités : mm

Spécificités

Dimensions 566 (W) x 508 (H) x 339 (D) mm

Poids 4,0 kg

42,9 kg (si l'écran plasma de 50 pouces est fixé)

35,5 kg (si l'écran plasma de 43 pouces est fixé)

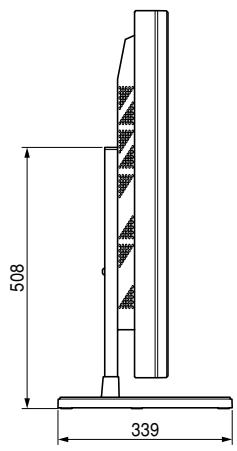

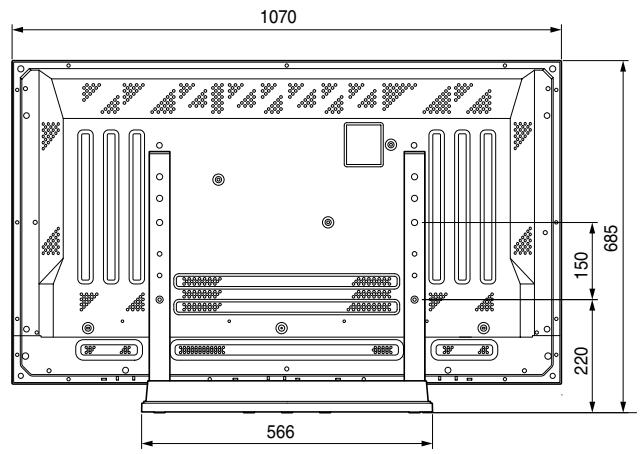

Dimensions du schéma

Unités: mm

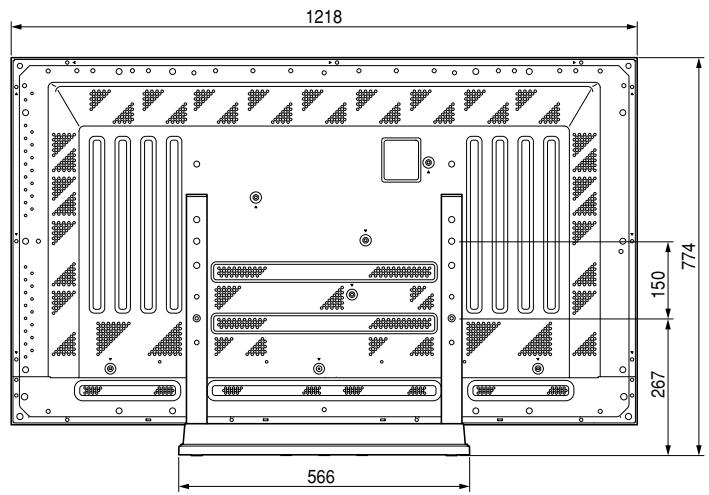

L'écran de 50 pouces sous utilisation normale (sans haut-parleurs optionnels)

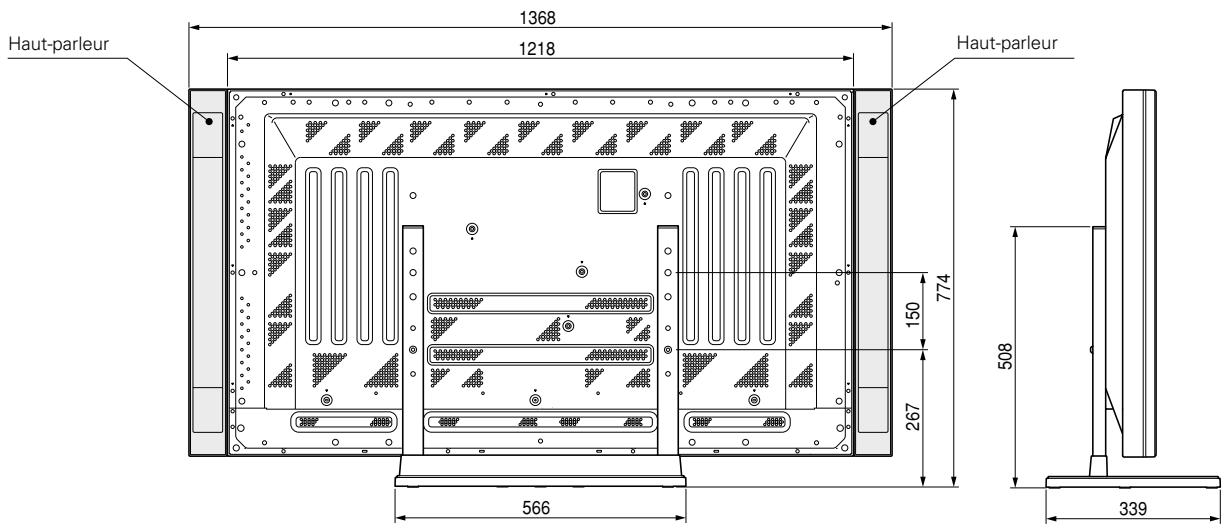

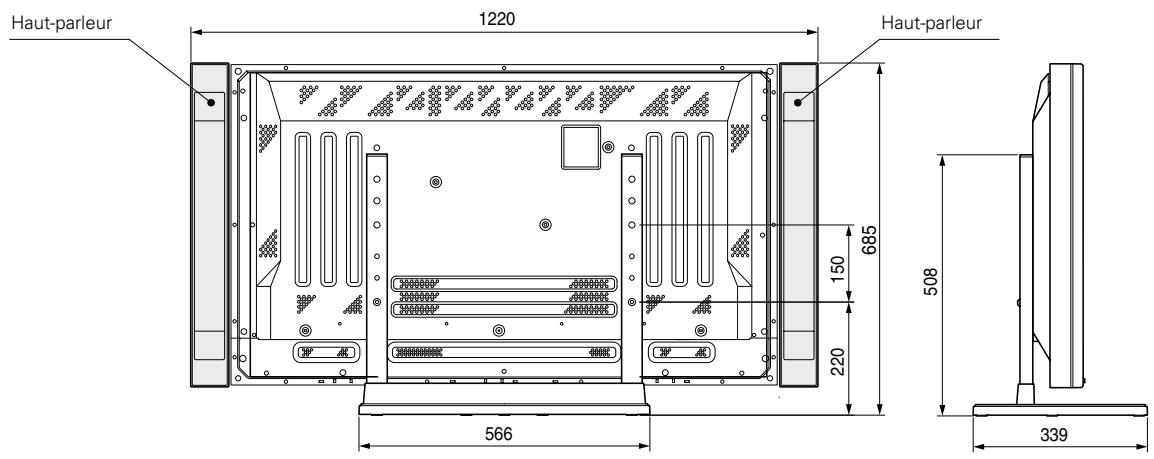

L'écran de 50 pouces avec haut-parleurs optionnels fixés aux deux côtés de l'écran

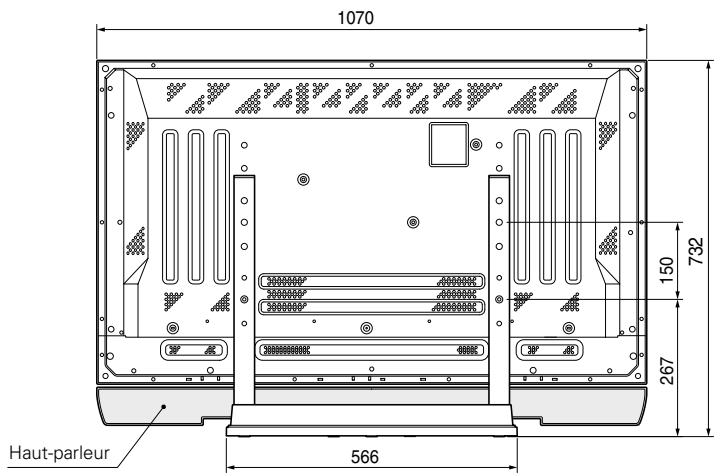

L'écran de 43 pouces avec haut-parleurs optionnels fixés au bas de l'écran
