MANUALE UTENTE PDK-TS01 PIONEER

Istruzioni per l'uso

Gebruiksaanwijzing

Bruksanvisning

La ringraziamo per aver acquistato quello prodotto di Pioneer. La preghiamo di leggere attendamente le istruzioni di uso per sarepere come usare corettamente il suo modello. Dopio di aver letto le istruzioni, metterle in unippo sicuro per un futuro riferimento.

Avvertenze

Questo symbolo si riferisce ad uso pericoloso che puó risultare danni personali o deterioramenti.

Installazione

• Rivolgersi al proprio rivenditore in qualsiasi caso di difficoltà durante l'installazione.
• Pioneer non ha alcuna responsabilitá per gli eventuali danni in seguito a installatione incoretta, uso incoretto, modificazione o disastro naturale.

Avvertenze

1. Questo supporto di tavolo è stato esclusivamente progettato per il display di plasma prodotto da Pioneer.
2. Non uso per nessun altro display di plasma o per altri scopi non specificati. Il supporto non può essere modificato e può essere usato solo per display di plasma.
3. Installazione incoretta può risultare la caduta del supporto e causare severi danni. Accertarsi se il display di plasma siaMESSO in posizione orizzontale nelle si attaca il supporto al display principale.
4. Posto dell'installazione

(a) Verificare se si installa il supporto in unippo reggente il peso totale del supporto e display.
(b) Ilippo dell'installazione devese sere perfettamente flat e di superfice stabile. Verificare con precauzione se durante il montaggio il peso del display sa distribuito ugualmente fra le parti del supporto.
(c) Non installment Anything to support fuori, pressi sorgenti caldi o vicino a spiaggia.
(d) Non installare quello supporto nei posti dove puo essere esesto di vibratione o elettrocuzione.

1. (a) Montare quello supporto seguito le istruzioni e fissarlo bene con le viti nei posti indicativi. In alcuni casi dopo l'installazione del display possono causarsi dei danni derivanti alla caduta del supporto o dai simili situazioni.

(b) Per essere sicuri che il display é installato sicuramente, l'operazione deve essere fattà da più di due personne.
(c) Prima l'installazione scollegare l'allimentazione per il display e gli accessori esterni, quando rimuovere i cavi di allimentazione e le spine dall'alimentazione d'uscita.

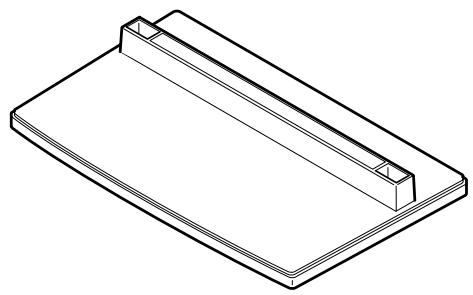

Verificare se avete toutes le parti

- Copertura di base .... 1

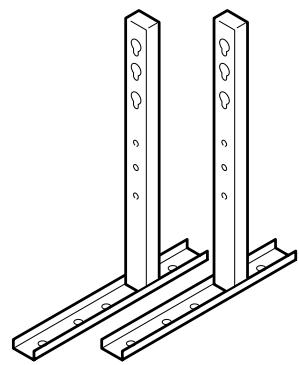

- Rotaie del supporto (di destra e di sinistraambiabili fra loro) 2

Brugola 1

Viti (4× 8) . 4

- Ribattini di installmente ① (M8 x 20) 2

- Ribattini di installmente ② (M8 x 40) 2

Ribattini di stabilire ... 2

1. Montaggio del supporto

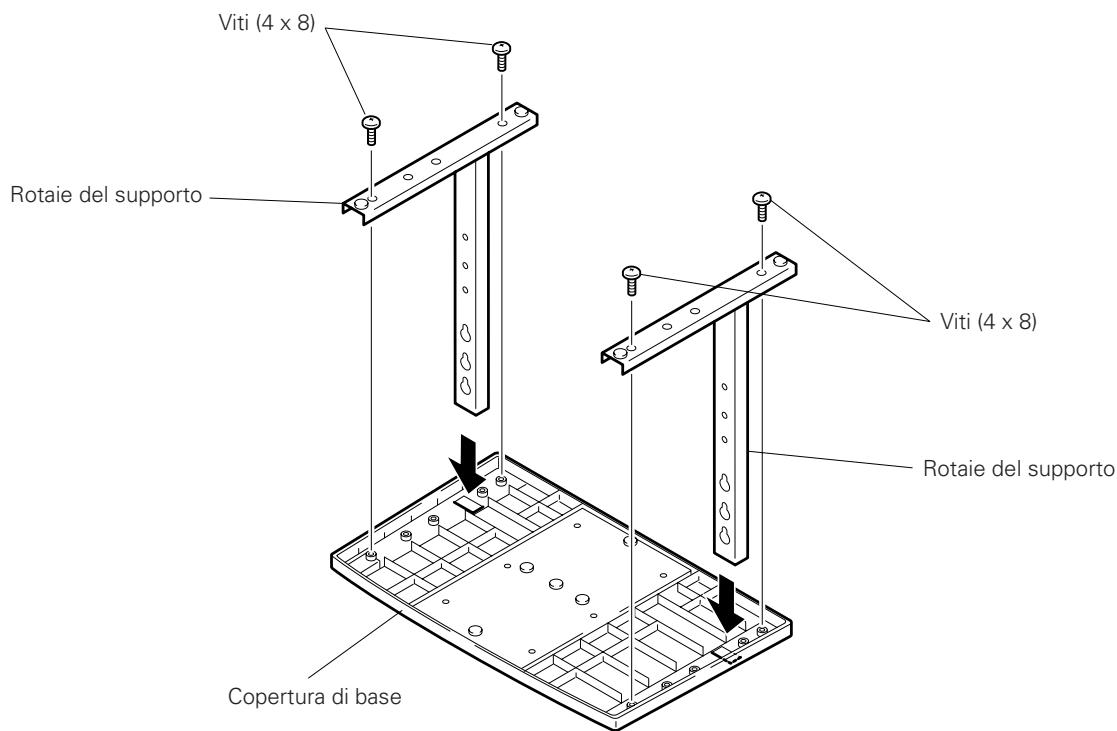

Montaggio

1. Girare la copertura di base con la parte inferiore sopra.
2. Inserire le rotaie del supporto nella copertura di base.
3. Usare le viti fornite per fissare le rotaie.

2. Attacamento del supporto al Display di Plasma

Installazione normale

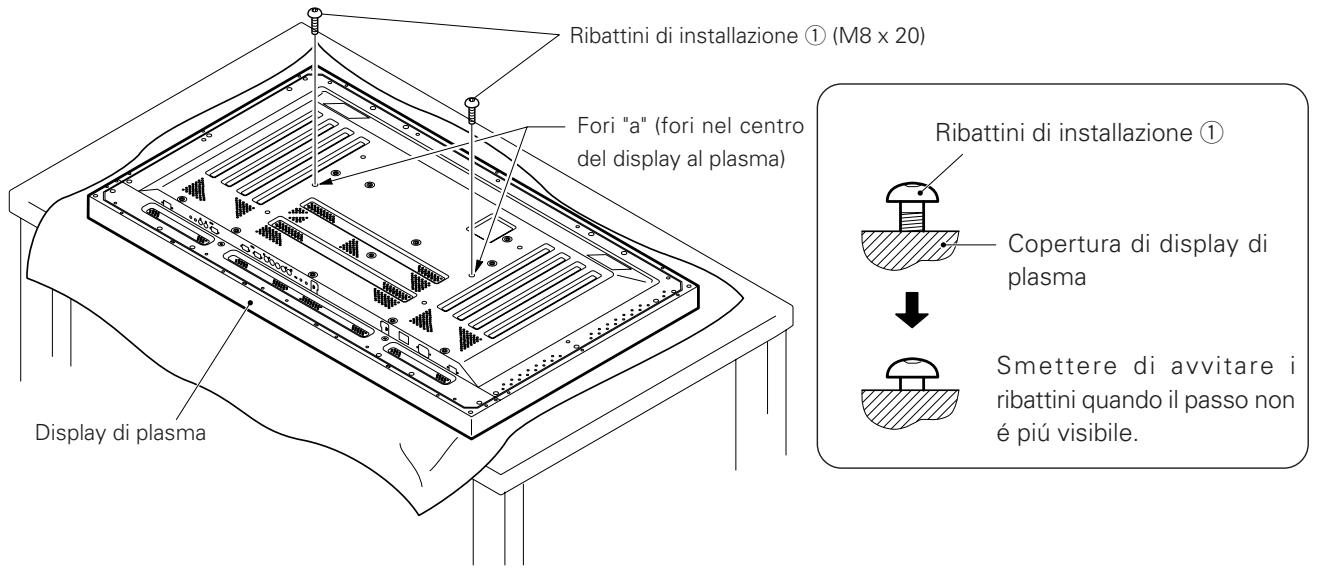

Passo 1. Con il display di plasma appoggiato in orizontale inseire e fissare i due ribattini di installazione (1) (M8x20) nei fori "a" situati nella copertura del display di plasma.

Aesto punto serrare i ribattini ① finché non siano più visibili alla vista laterale (non é possible attacare il display se i ribattini sono completeness avvitati).

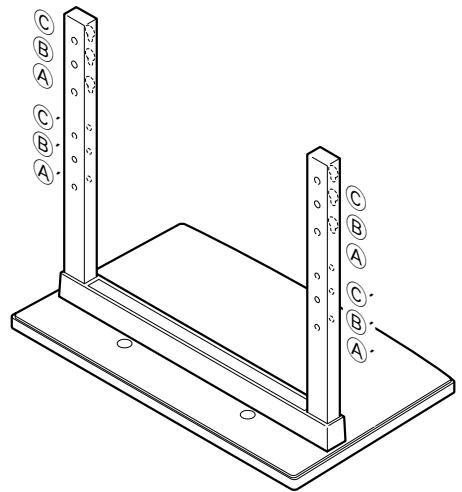

I fori di viti sulle rotaie quando il supporto è usato come supporto di desktop

Table: Fori per viti sugli elementi di assemblaggio di una base di schermo collocata sopra ad un mobile piano.

Modello del display al plasma	Spezificazioni	Fori di viti usati con l'orientamento del supporto
50"	Uso normale	(B, B')
	Con altoparlanti opzionali, attaccati a tutti i due lati del display
43"	Senza altoparlanti opzionali	(A, A')
	Con altoparlanti opzionali, attaccati a tutti i due lati del display
	Con altoparlanti opzionali attacati al basso del display	(B, B')

Nota: Fori e sono per attaccare opzioni ottenibili separatamente, ecc.

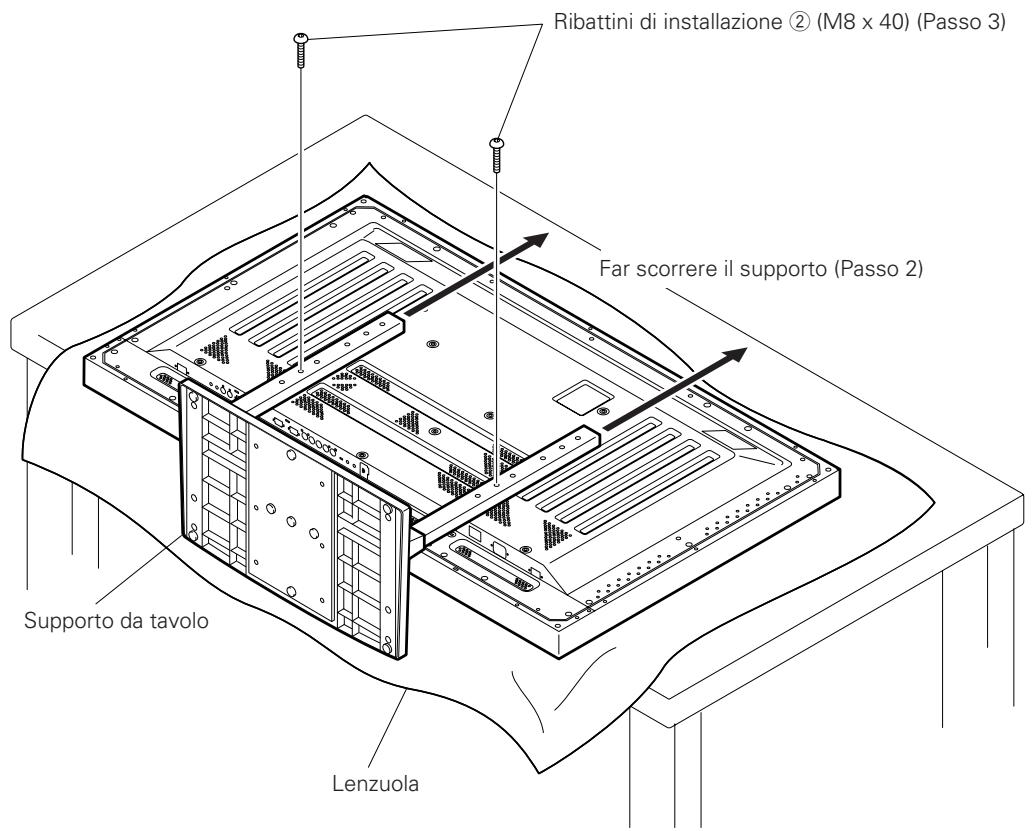

Passo 2. Come molto la figura, ganciare le teste di vite dei ribattini di INSTALLazione nei fori (guide A oppure B) delle rotaie, quando far scorrere il supporto verso il principale display di plasma finché non si insertiscano i ribattini di INSTALLazione ① (una volta messisi insieme con il display, il supporto non scorrera più di 19 mm)

Passo 3. Far passare i ribattini per le rotaie e serrare sicuramente i ribattini con la brugola fornita (usare i fori nelle combinazioni corrente: A - A' e B - B' ).

Passo 4. Serrare i ribattini ① sicuramente con la brugola fornita.

1. Mettere una lenzuola o copertura di protezione per evitare i danni e i graffiti sullo schermo.
2. Montarlo al display solo se quello sta in posizone orizzontale su un ravolo o simile superfice con lo schermo in giú.
3. Inserire e serrare le viti verticalmente nei fori, ma non applicare pressione eccessiva serrando le viti più del necessario.
4. Muovere il supporto in modo che i fori de vite e i dadi colleganti il display siano allienati correttamente.
5. Il display é un modello 50'' che pesa circa 40 kilograms con una profundità piccola rendendo il display molto instabile. Per quello motivo c'é bisogno di almeno 2 personne per il montaggio e l'installazione.

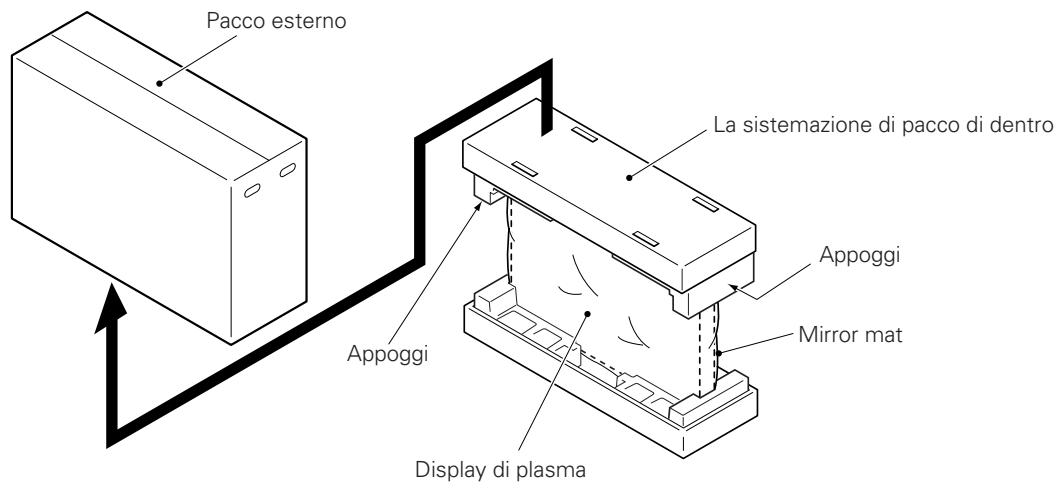

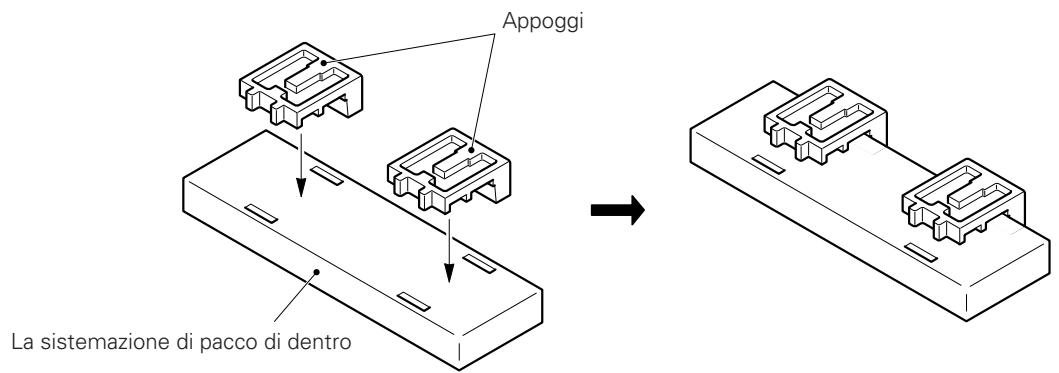

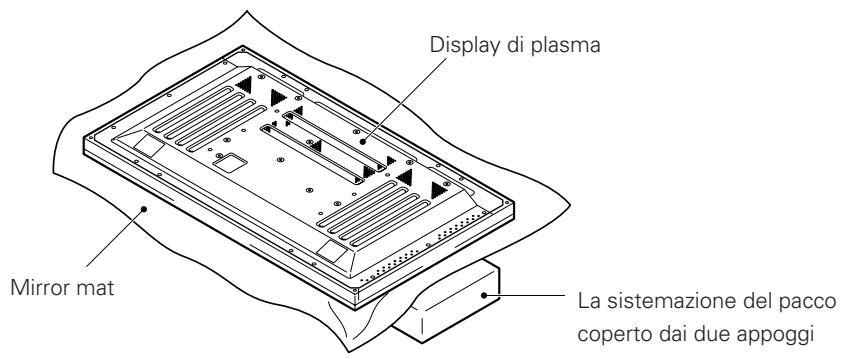

■ Istruzione per usare l'incartamento come appoggio a lavorare sul display (Il display modello 50'' é molto sul disegno)

• Montaggio del pacco del display di plasma

Passo 1. Costruire il supporto per il display di plasma usando la sistematicione del pacco e gli appoggiamenti in figura di quello (Tutt gli appoggi sono identici).

Passo 2. Mettere il display sugli appoggi come alla figura.
Passo 3. Seguire le instruzioni da 1-4 in "Installazione normale" per attacare il supporto al display di plasma.

3. Dopo il montaggio impostare il supporto sul pavimento per evitare la caduta

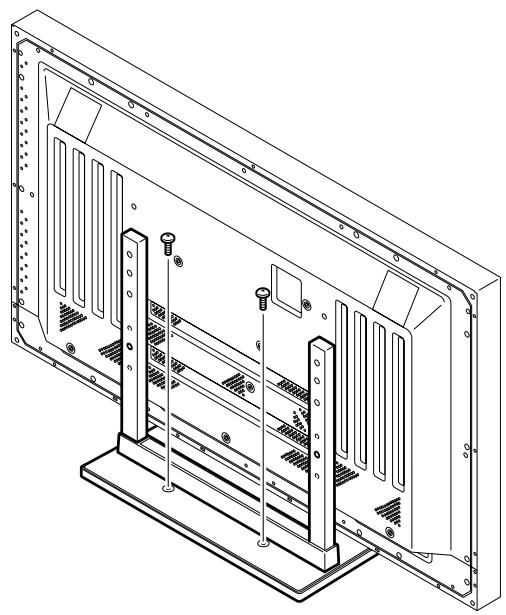

Stabilire sul pavimento

• Usare viti (non forniti) per attacare e stabilire il supporto.

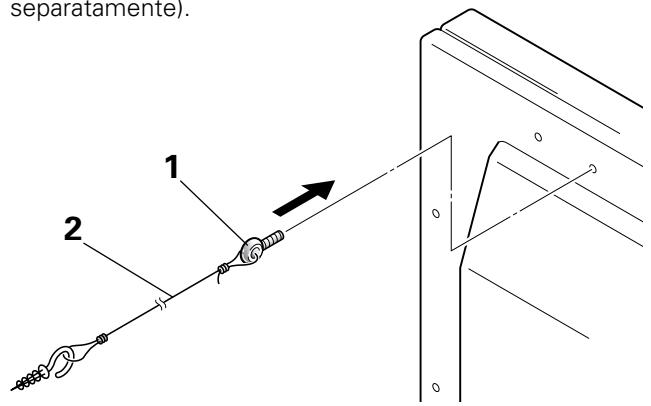

■ Modelo d'uso dei ribattini di stabilizzazione (Il display modello 50'' è molto sul disegno)

1. Fissare i bulloni di stabilizzazione forniti insieme al supporto al display a plasma.
2. Stabilire il display collegandolo al muro o posizionandolo con una forte corda. (Ripetere gli stessi passi in direzione laterale per stabilire il montaggio sia in destra che a sinistra.)

Usare corde e ganci disponibili nei negoti (si vendono separamente).

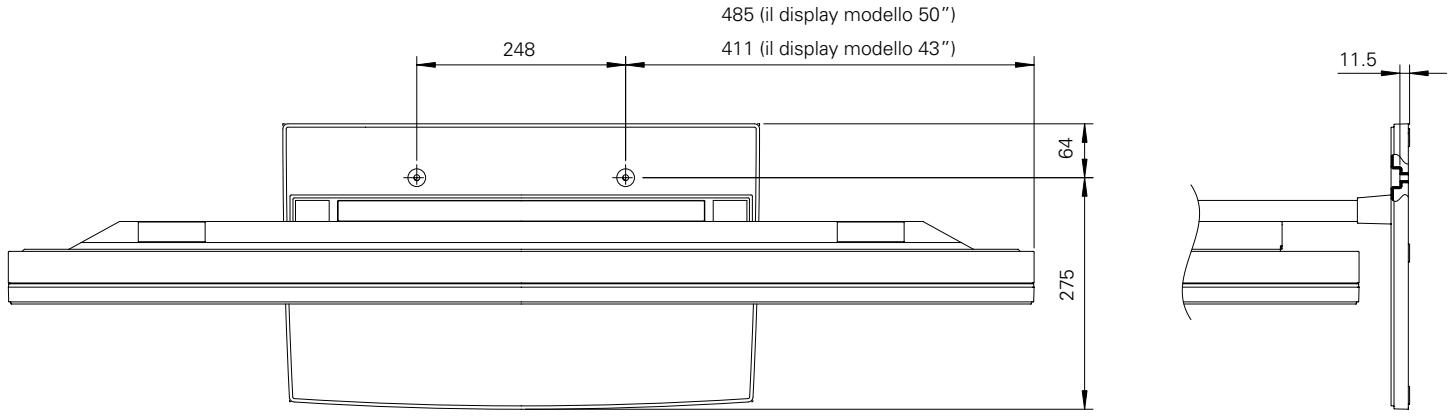

■ Cordinate di installatione per viti usati a stabilire il supporto sul pavimento

*Quando si stabilisce il supporto per terra, usare M6 lunga cc 20 mm.

Unitá: mm

■ Specifiche

Dimensione 566 (L) x 508 (A) x 339 (P) mm

Peso 4.0 kg
42.9 kg (quando il display al plasma modello 50" é attaccato)
35.5 kg (quando il display al plasma modello 43" é attaccato)

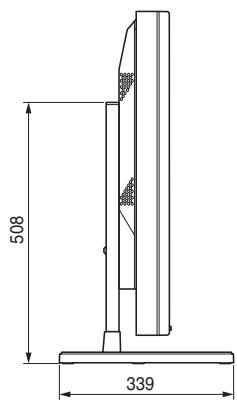

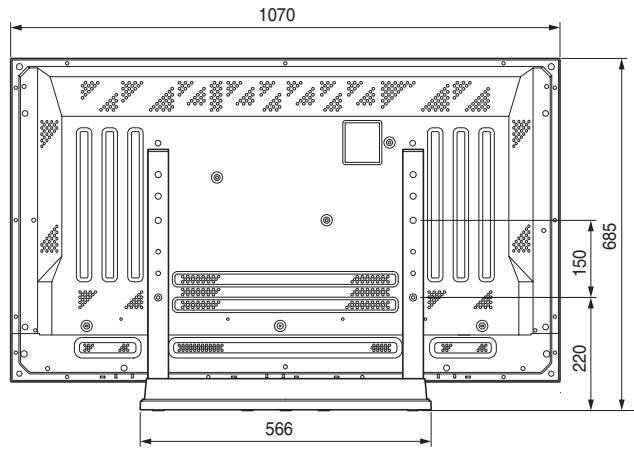

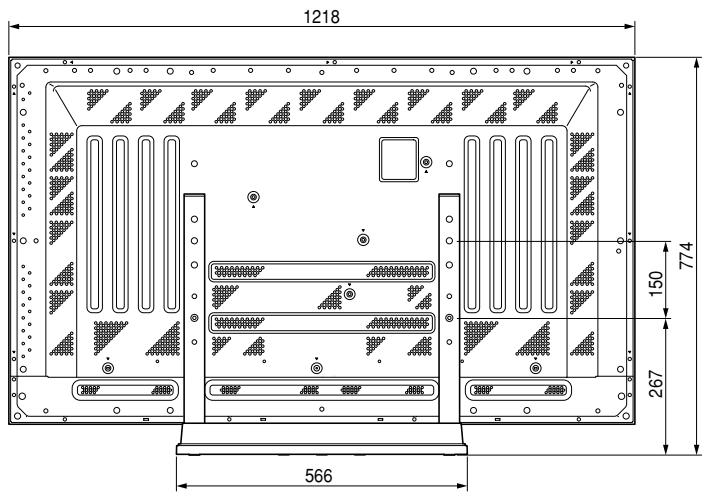

Diagramma di dimensione

Unitá: mm

Il display modello 50'' durante l'uso normale (senza altoparlanti opzionali)

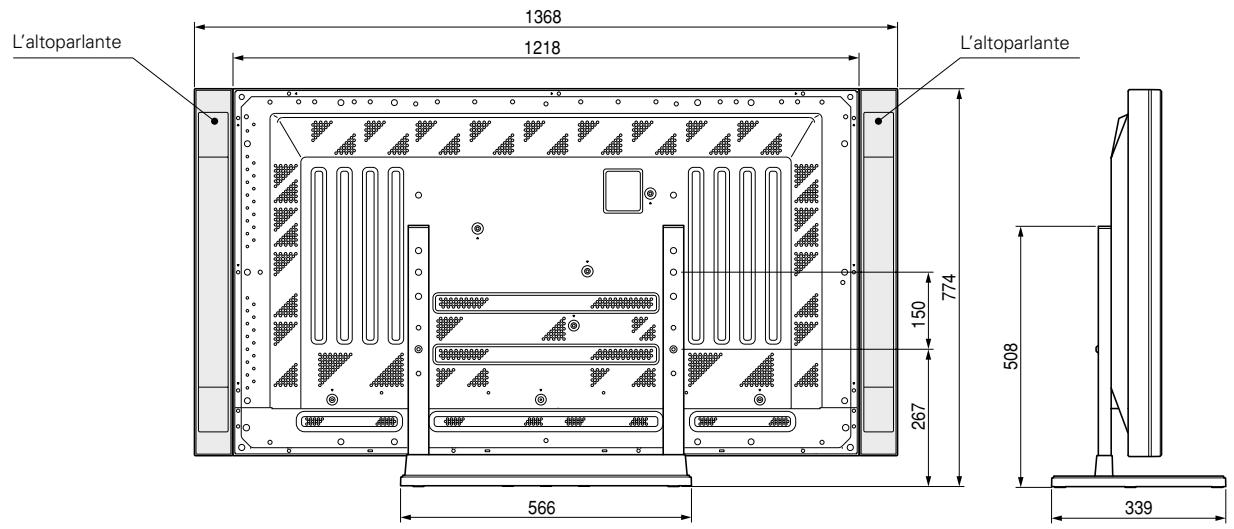

Il display modello 50'' con altoparlanti opzionali attaccati a tutti idue lati del display

Il display modello 43"enza altoparlanti opzionali

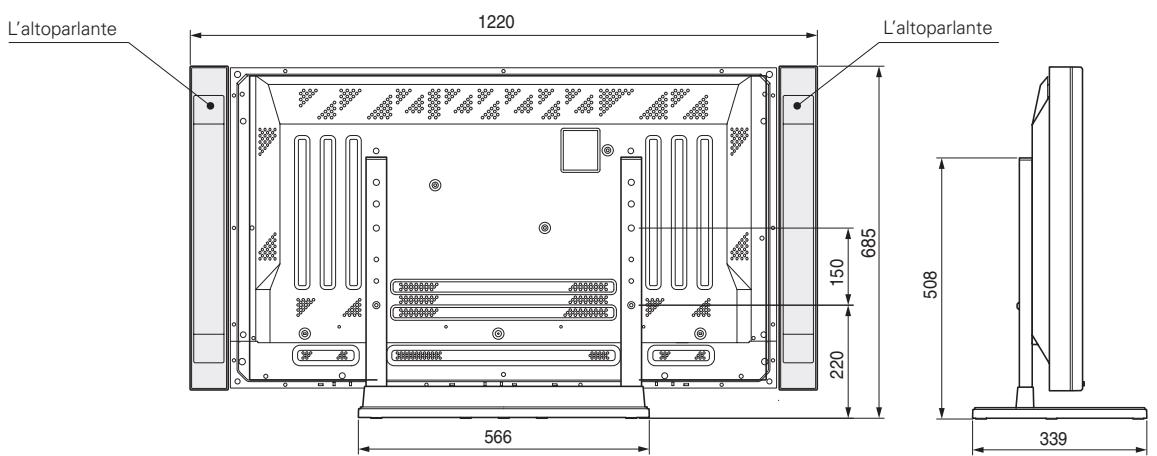

Il display modello 43" con altoparlanti opzionali attaccati a tutti idue lati del display

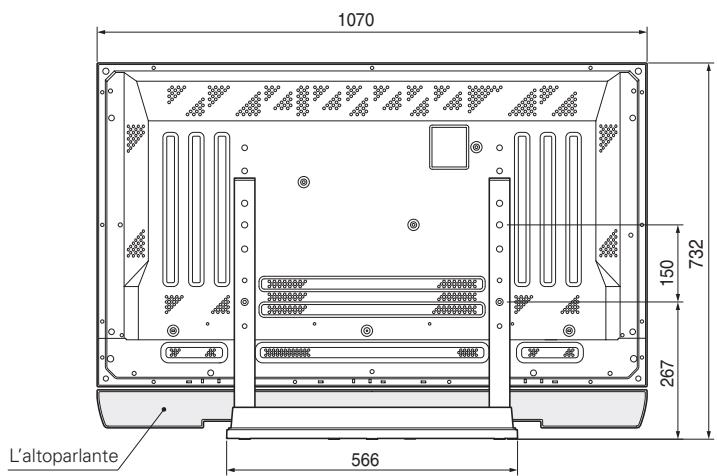

Modello 43" con altoparlanti opzionali attaccati al basso del display

Pubblicato da Pioneer Corporation.

Tutti diritti reservati.
