MANUALE UTENTE AF-S VR ZOOM-NIKKOR 24-120MM F-3.5-5.6GIF-ED NIKON

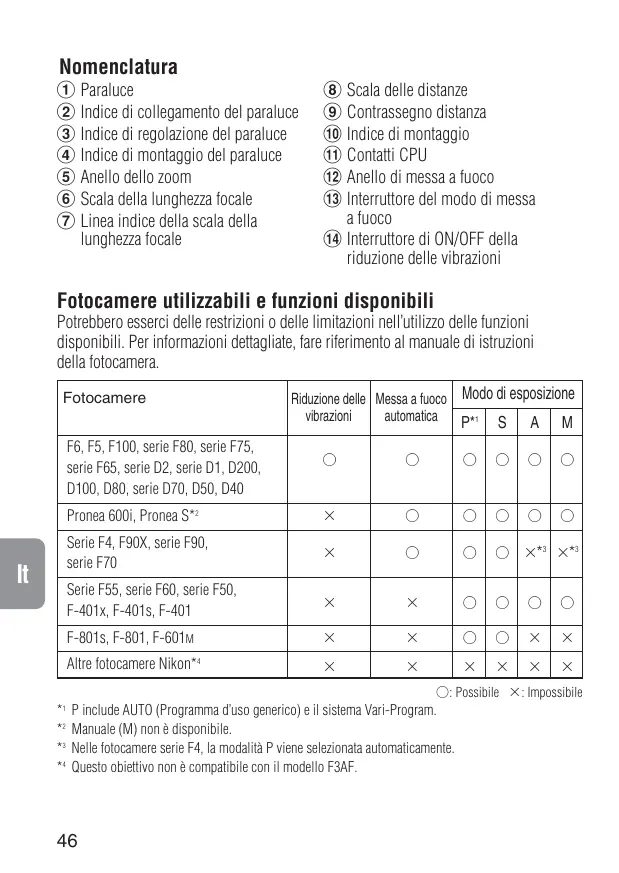

Nomenclatura 1 Paraluce 2 Indice di collegamento del paraluce 3 Indice di regolazione del paraluce 4 Indice di montaggio del paraluce 5 Anello dello zoom 6 Scala della lunghezza focale 7 Linea indice della scala della lunghezza focale

8 Scala delle distanze 9 Contrassegno distanza ! Indice di montaggio " Contatti CPU # Anello di messa a fuoco $ Interruttore del modo di messa a fuoco % Interruttore di ON/OFF della riduzione delle vibrazioni

Fotocamere utilizzabili e funzioni disponibili Potrebbero esserci delle restrizioni o delle limitazioni nell’utilizzo delle funzioni disponibili. Per informazioni dettagliate, fare riferimento al manuale di istruzioni della fotocamera. Fotocamere F6, F5, F100, serie F80, serie F75, serie F65, serie D2, serie D1, D200, D100, D80, serie D70, D50, D40

Riduzione delle Messa a fuoco Modo di esposizione vibrazioni automatica P*1 S A M ○

Serie F55, serie F60, serie F50, F-401x, F-401s, F-401

○: Possibile ×: Impossibile

P include AUTO (Programma d’uso generico) e il sistema Vari-Program. Manuale (M) non è disponibile. Nelle fotocamere serie F4, la modalità P viene selezionata automaticamente. Questo obiettivo non è compatibile con il modello F3AF.

Introduzione Desideriamo ringraziarvi per aver acquistato l’obiettivo AF-S VR Zoom-Nikkor 24-120 mm f/3,5-5,6G IF-ED. Si tratta di un obiettivo ad alte prestazioni, provvisto di zoom, con funzione speciale di riduzione delle vibrazioni (VR) e dotato di meccanismi ad alta velocità di messa a fuoco interna (Internal Focusing (IF)). Inoltre, il meccanismo di messa a fuoco, è azionato da un motore Silent (S) Wave.

Caratteristiche principali • Con questo obiettivo, è possibile scattare fotografie con tempi di esposizione di circa 3 misure più lunghi (con l’impostazione a 120 mm) rispetto a quelli possibili senza utilizzo di un obiettivo VR, ampliando la serie di velocità opzionali disponibili dell’otturatore e rendendo la ripresa con diverse impostazioni di zoom molto più semplice senza treppiede. • E’ inoltre possibile acquisire immagini panoramiche, poiché l’obiettivo le distingue automaticamente dalle vibrazioni della fotocamera e la riduzione della vibrazione funziona in modo efficace. • La modalità di messa a fuoco automatica (A) o manuale (M) può essere facilmente selezionata attraverso l’interruttore del modo di messa a fuoco. • E’ prevista la funzione di messa a fuoco automatica con esclusione manuale, che garantisce la commutazione immediata dalla modalità di messa a fuoco automatica a quella manuale. • Un controllo dell’esposizione più accurato è possibile quando questo obiettivo viene montato su una macchina Nikon dotata della capacità di misurazione a matrice 3D, in quanto le informazioni relative a soggetto e distanza vengono trasferite dall’obiettivo alla macchina fotografica. • L’uso di 2 elementi di obiettivo ED (dispersione extra bassa) assicura fotografie brillanti virtualmente senza frangiatura. Inoltre, utilizzando un diaframma a 7 lame che produce un’apertura quasi circolare, le immagini non a fuoco davanti o dietro il soggetto vengono rese come piacevoli immagini sfocate. • Si garantisce la distanza minima di messa a fuoco di 0,5 m.

Importante! • Fate attenzione a non sporcare o danneggiare i contatti CPU. • Qualora installato su fotocamere reflex digitali Nikon (formato DX), quali le serie D2 e D50, l’angolo di campo dell’obiettivo diviene 61° – 13°20’ e la sua lunghezza focale equivalente a quella di un 35 mm risulta di circa 36 – 180 mm.

Messa a fuoco Posizionare il selettore del modo di messa a fuoco della fotocamera in conformità alla seguente tabella: Modo di messa a fuoco della fotocamera Fotocamere F6, F5, serie F4, F100, F90X, serie F90, serie F80, serie F75, serie F70, serie F65, Pronea 600i, Pronea S, serie D2, serie D1, D200, D100, D80, serie D70, D50, D40 Altre fotocamere Nikon AF (tranne F3AF, F-601)

Modo di messa a fuoco dell’obiettivo

M/A C S AF M Messa a fuoco manuale Messa a fuoco automatica (Aiuto per la messa fuoco con precedenza manuale disponibile)

M Messa a fuoco manuale (Aiuto per la messa fuoco disponibile)

C S AF M Messa a fuoco manuale (Aiuto per la messa fuoco disponibile)

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modalità M/A) 1 Posizionare l’interruttore del modo di messa a fuoco (Fig. B) su M/A. 2 Cosí la messa a fuoco automatica funziona, ma è possibile escludere manualmente la messa a fuoco agendo sull’anello di messa a fuoco manuale separato mentre si preme leggermente il pulsante di rilascio dell’otturatore o il pulsante di avvio AF (AF-ON) sul corpo della fotocamera negli apparecchi che ne sono provvisti. 3 Per annullare l’esclusione manuale, togliere il dito dal pulsante di rilascio dell’otturatore o dal pulsante di avvio AF.

Modalità di riduzione delle vibrazioni Sono utilizzabili le seguenti macchine fotografiche: Macchine SLR di 35 mm: F6, F5, F100, serie F80, serie F75, serie F65 Fotocamere digitali: serie D2, serie D1, D200, D100, D80, serie D70, D50, D40 · Quando si utilizza l’obiettivo con macchine fotografiche diverse da quelle elencate sopra, impostare l’interruttore ON/OFF della modalità di riduzione delle vibrazioni su OFF in modo da disattivare la modalità di riduzione delle vibrazioni. Con la macchina fotografica Pronea 600i, in particolare, la pila si scarica rapidamente se questo interruttore viene lasciato in posizione ON (attivazione).

Impostazione dell’interruttore di ON/OFF della riduzione delle vibrazioni (Fig. B) ON: La vibrazione risulta ridotta al momento del rilascio del tasto di scatto e anche mentre questo si trova premuto a metà. Poiché la vibrazione a livello del mirino si riduce premendo il tasto di scatto, risultano semplificate sia la regolazione manuale/automatica della messa a fuoco che l’esatta inquadratura del soggetto. OFF: Le vibrazioni non vengono ridotte. Note sull’utilizzo del meccanismo di riduzione delle vibrazioni • Attendere finché l’immagine visualizzata nel mirino arresti le vibrazioni, premere leggermente il pulsante di rilascio dell’otturatore, quindi premerlo a fondo. • Spostando la fotocamera ad ampio raggio come durante l’acquisizione delle panoramiche, la vibrazione nella direzione del movimento non sarà influenzata. Ad esempio, riprendendo una panoramica con la fotocamera in orizzontale, si ridurrà solamente la vibrazione in senso verticale, semplificandone quindi l’acquisizione. • Come caratteristica dovuta al meccanismo di riduzione delle vibrazioni, l’immagine nel mirino potrebbe apparire sfocata dopo aver rilasciato il tasto di scatto. • Non spegnere (OFF) la macchina fotografica quando è attiva la modalità di riduzione delle vibrazioni. In caso contrario, qualora la fotocamera vibri, l’obiettivo potrebbe emettere un rumore battente. Questo non è da vedere come malfunzionamento. Per rimediare a questo inconveniente, riaccendere (ON) la macchina fotografica. • La stessa cosa detta sopra potrebbe verificarsi allorché si rimuove l’obiettivo dalla macchina fotografica quando è attiva la modalità di riduzione delle vibrazioni. Per eliminare il crepitio, montare l’obiettivo. • Utilizzando fotocamere delle serie F80, serie F75, serie F65, D200, D100, D80, serie D70, D50 e D40, la riduzione delle vibrazioni non sarà attiva durante il funzionamento del flash incorporato. • Nel caso in cui l’obiettivo sia montato su un treppiede, impostare l’interruttore di ON/OFF della riduzione delle vibrazioni su OFF. Tuttavia, qualora si utilizzi un treppiede senza fissarne la parte superiore, o qualora si utilizzi un cavalletto monopiede, impostare l’interruttore su ON. • Impostando il pulsante di avvio AF (AF-ON) su ON, se disponibile sul corpo della fotocamera, la riduzione delle vibrazioni non avrà effetto.

Messa a fuoco, zoom e profondità di campo Ruotare innanzitutto l’anello dello zoom finché la composizione desiderata sia contenuta nel mirino, quindi procedere alla messa a fuoco. Se la vostra fotocamera è dotata di pulsante o leva per l’anteprima della profondità di campo (stop-down), è possibile osservare la profondità di campo guardando nel mirino della fotocamera. A causa delle caratteristiche ottiche di questo obiettivo, mentre esso viene messo a fuoco in avvicinamento la lunghezza focale diminuisce.

Diaframma variabile/Doppio indice del diaframma La variazione focale da 24 mm a 120 mm comporta una diminuzione della luminosità di circa 1-1/3 f/stop. Per le fotocamere dotete di misurazione TTL non è necessario tener conto di questa variazione. Così come nessun aggiustamento è richiesto per la ripresa auto-flash TTL con lampeggiatori Nikon. Utilizzando un esposimetro separato o fotografando con il flash in modalità non TTL, regolare l’apertura del diaframma in base alle impostazioni della lunghezza focale, come visualizzato sulla fotocamera.

Impostazione dell’apertura Poiché l’obiettivo non è dotato di anello di apertura, è necessario impostare l’apertura sul corpo della fotocamera.

Per scattare foto con flash con macchine con flash incorporato Durante l’utilizzo delle fotocamere di seguito riportate, prima di scattare delle fotografie con il flash, verificare la lunghezza focale e la distanza di scatto, onde evitare una riduzione di luminosità ai margini dell’immagine a causa della luce emessa dal flash che potrebbe essere ostruita dal barilotto. Fotocamere Serie F80 Serie F70

Serie F65, Serie F60, Serie F55, Serie F50 Serie F75 Pronea 600i

D80/D40 D70s/D70/D50

Lunghezza focale / Distanza di scatto utili 28 mm / 2 m o superiore 35 mm o superiore / Nessun limite 28 mm / 3 m o superiore 35 mm o superiore / Nessun limite 50 mm / 1 m o superiore 70 mm o superiore / Nessun limite 35 mm / 1,5 m o superiore 50 mm o superiore / Nessun limite 28 mm / 3 m o superiore 35 mm / 1 m o superiore 50 mm o superiore / Nessun limite 24 mm / 1 m o superiore 28 mm o superiore / Nessun limite 24 mm / 0,8 m o superiore 28 mm o superiore / Nessun limite

･ Pronea S: La riduzione di luminosità ai margini dell’immagine si verifica a qualsiasi lunghezza focale e distanza di scatto. Si sconsiglia l’uso di questo obiettivo.

Schermi di messa a fuoco consigliati Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a ogni situazione di ripresa. Gli schermi consigliati per l’uso con questo obiettivo sono elencati sotto.

◎： Messa a fuoco eccellente ―： Non disponibile. ( )： Indica il valore della compensazione di esposizione aggiuntiva richiesto (Solamente misurazione a

preferenza centrale). Con le fotocamere F6, compensare selezionando “Otra pantalla” nell’impostazione personalizzata “b6: Compens pantalla”, quindi impostando il livello EV tra –2.0 e +2.0 ad intervalli di 0,5 EV. Quando si utilizzano schermate diverse da B o E, è necessario selezionare “Otra pantalla” anche quando il valore di compensazione richiesto è pari a “0” (nessuna compensazione necessaria). Per la fotocamera F5, compensare utilizzando l’impostazione personalizzata 18 sul corpo della fotocamera. Per gli apparecchi della serie F4, compensare utilizzando il quadrante di compensazione dell’esposizione previsto per i filtri di messa a fuoco. Per ulteriori dettagli, fare riferimento al manuale d’istruzioni della fotocamera. Il quadrato vuoto non è applicabile. Come lo schermo del tipo M può essere utilizzato per macrofotografia con rapporto di ingrandimento 1:1 e fotomicrografia, esso presenta differenti applicazioni che agli altri schermi. • Impiegando gli schermi B2/B3, E2/E3 ed K2/K3 con fotocamere diverse da quelle elencate sopra, fate riferimento alle rispettive colonne delle versioni B, E e K.

Utilizzo del paraluce a baionetta HB-25 Collegamento del paraluce

Allineare l’indice di collegamento ( ) sul paraluce all’indice di montaggio del paraluce sull’obiettivo, e ruotare il paraluce in senso antiorario (visto dal lato della fotocamerea) finché si blocchi in posizione. (Fig. A) • Verificare che l’indice di montaggio del paraluce sia allineato all’indice di regolazione del paraluce ( ). • In caso di paraluce non adeguatamente collegato potrebbe verificarsi una riduzione di luminosità ai margini dell’immagine. • Per semplificare il collegamento o la rimozione del paraluce, afferrarlo dalla propria base e non dai bordi esterni. • Depositare il paraluce collegandolo in posizione invertita. Smontaggio del paraluce Afferrando il paraluce dalla base e non dal bordo esterno, ruotarlo in senso orario, guardando dal lato della fotocamera, in modo tale da rimuoverlo. 51

Cura e manutenzione dell’obiettivo • Pulite la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fate uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con l’apposito liquido “lens cleaner”. Strofinate delicatamente con movimento circolare dal centro verso l’esterno, facendo attenzione a non lasciare tracce o toccare altre parti. • Per la pulizia non utilizzate mai solventi o benzina, che potrebbero danneggiare l’obiettivo, causare incendi o problemi di intossicazione. • Per la protezione della lente frontale è buona norma tenere sempre montato un filtro NC. Anche il paraluce contribuisce validamente a proteggere la parte anteriore dell’obiettivo. • Prima di porre l’obiettivo nell’astuccio o in borsa, montate entrambi i coperchi protettivi. • Se rimane a lungo inutilizzato, riponetelo in un ambiente fresco e ventilato per prevenire la formazione di muffe. Tenetelo inoltre lontano dal sole o da agenti chimici come canfora o naftalina. • Non bagnatelo e fate attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile. • Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciate mai l’obiettivo in un luogo eccessivamente caldo.

Accessori in dotazione • Tappo anteriore da 72 mm dia. LC-72 • Tappo posteriore LF-1 • Paraluce a baionetta HB-25

• Altri filtri a vite da 72 mm, compreso un filtro polarizzatore circolare II • Portaobiettivo morbido CL-S2

Accessori incompatibili • Questi accessori non possono essere collegati, poiché potrebbero danneggiarsi. Teleconvertitori: TC-14B, TC-14EII, TC-17EII, TC-20EII, TC-301 Anelli di Prolunga Automatica: PK-1, PK-11, PK-11A, K-1 Anello Auto: BR-4 • I seguenti accessori possono essere collegati, ma non funzioneranno in modo adeguato: Teleconvertitori: TC-14A, TC-201 Anelli di Prolunga Automatica: PK-12, PK-13, PN-11 ed altri anelli K Dispositivi di messa a fuoco a soffietto Gli altri accessori possono non essere adatti per l’uso con questo obiettivo. Per ulteriori informazioni, leggere attentamente il manuale di istruzioni degli accessori.

Caratteristiche tecniche Tipo di obiettivo:

Obiettivo AF-S Zoom-Nikkor tipo G con CPU incorporata e attacco a baionetta Nikon. Meccanismo di riduzione delle vibrazioni (VR) incorporato Lunghezza focale: 24 mm – 120 mm Apertura massima: f/3,5 – 5,6 Costruzione obiettivo: 15 elementi in 13 gruppi (2 elementi obiettivo ED) Angolo di campo: 84° – 20°30’ [61° – 13°20’ con fotocamere reflex digitali Nikon (Formato Nikon DX); 71° – 16°20’ con fotocamere sistema IX240] Scala della lunghezza focale: 24, 28, 35, 50, 70, 85, 120 mm Dati distanze: Uscita verso il corpo fotocamera Zoom: Manuale mediante anello dello zoom separato Messa a fuoco: Sistema di messa a fuoco interna (IF) Nikon (utilizza un motore interno Silent Wave); manuale mediante anello di messa a fuoco separato Riduzione delle vibrazioni: Metodo di spostamento obiettivo utilizzando i motori a bobina della fonia (VCMs) Scala delle distanze di ripresa: Graduata in metri e piedi da 0,5 m (2 ft.) all’infinito (∞) Distanza minima per la messa fuoco: 0,5 m con qualsiasi impostazione dello zoom Diaframma: Completamente automatico Gamma di apertura: Da f/3,5 a f/22 (a 24 mm), da f/5,6 a f/32 (a 120 mm) Misurazione dell’esposizione: Con metodo ad apertura massima per le fotocamere con sistema di interfaccia CPU Misura dell’accessorio: 72 mm (P = 0.75 mm) Dimensioni: Ca. 77 mm diam. x 94 mm estensione della flangia p(a lunghezza focale di 24 mm) Peso: Circa 575 g

Le specifiche e i disegni sono soggetti a modifica senza preavviso o obblighi da parte del produttore.
