MODE D'EMPLOI AF-S VR ZOOM-NIKKOR 24-120MM F-3.5-5.6GIF-ED NIKON

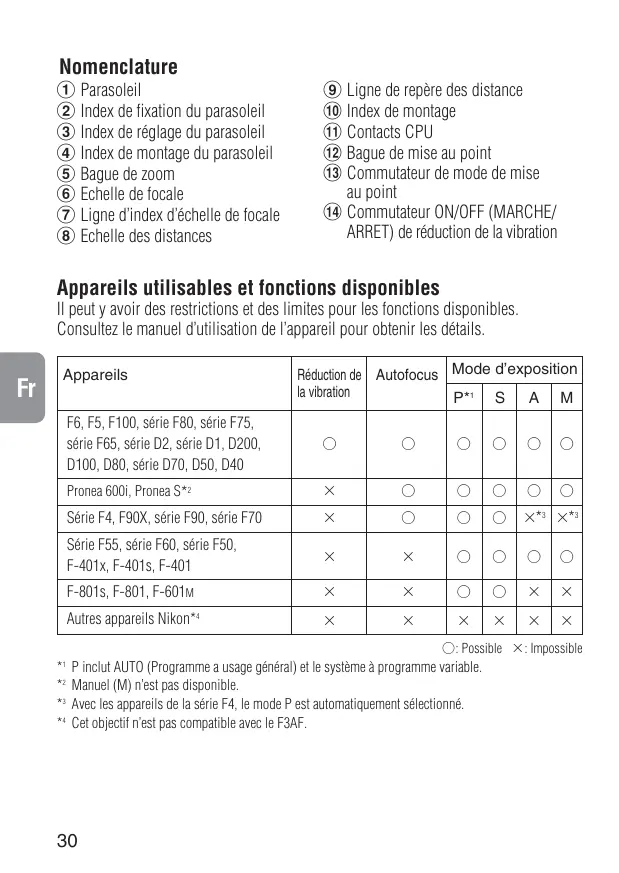

Nomenclature 1 Parasoleil 2 Index de fixation du parasoleil 3 Index de réglage du parasoleil 4 Index de montage du parasoleil 5 Bague de zoom 6 Echelle de focale 7 Ligne d’index d’échelle de focale 8 Echelle des distances

9 Ligne de repère des distance ! Index de montage " Contacts CPU # Bague de mise au point $ Commutateur de mode de mise au point % Commutateur ON/OFF (MARCHE/ ARRET) de réduction de la vibration

Appareils utilisables et fonctions disponibles Il peut y avoir des restrictions et des limites pour les fonctions disponibles. Consultez le manuel d’utilisation de l’appareil pour obtenir les détails.

Réduction de Autofocus Mode d’exposition la vibration

P*1 S A M F6, F5, F100, série F80, série F75, série F65, série D2, série D1, D200, D100, D80, série D70, D50, D40

Série F4, F90X, série F90, série F70

Autres appareils Nikon*4

P inclut AUTO (Programme a usage général) et le système à programme variable. Manuel (M) n’est pas disponible. Avec les appareils de la série F4, le mode P est automatiquement sélectionné. Cet objectif n’est pas compatible avec le F3AF.

Introduction Merci d’avoir porté votre choix sur l’objectif AF-S VR Zoom-Nikkor 24-120 mm f/3,55,6G IF-ED. C’est un objectif zoom haute performance doté d’un mécanisme spécial de réduction de la vibration (VR) et d’un mécanisme de mise au point interne haute vitesse (IF). Il utilise également un moteur ondulatoire silencieux (S) qui commande le mécanisme de mise au point.

Principales caractéristiques • Cet objectif vous permet de prendre des photos à des vitesses d’obturation 3 fois plus lentes (réglage sur 120 mm) qu’avec un objectif VR ordinaire, ce qui permet d’augmenter la gamme des options de vitesses d’obturation et de prendre des photos avec divers réglages de mise au point beaucoup plus facilement sans trépied. • Le panoramique est également possible car l’objectif distingue automatiquement le panoramique du bougé de l’appareil. La réduction de la vibration fonctionne donc de façon efficace. • Les modes autofocus (A) et manuel (M) sont facilement sélectionnables avec le commutateur de mode de mise au point. • Un autofocus avec commande manuelle est disponible et permet de passer immédiatement de l’autofocus à la mise au point manuelle. • Un contrôle d’exposition plus prévis est possible quand cet objectif est monté sur un appareil Nikon à mesure matricielle 3D, parce que l’information de distance au sujet est transférée de l’objectif au boîtier. • L’emploi de deux éléments ED (dispersion extra basse) assure des images nettes virtuellement exemptes de frangeage couleur. Et l’emploi d’un diaphragme à 7 lames produisant une ouverture quasi circulaire estompe agréablement les images floues à l’avant ou à l’arrière du sujet. • La distance de mise au point rapprochée de 0,5 m est disponible.

Important • Veiller à ne pas salir ni endommager les contacts électroniques. • Lorsqu’il est monté sur les reflex numériques Nikon (format Nikon DX) telles les séries D2 et D50, le champ angulaire de l’objectif devient 61˚ – 13˚20’ et la focale équivalente en 24 x 36 mm est d’environ 36 – 180 mm.

Mise au point Réglez le sélecteur de mise au point de l’appareil conformément à ce tableau: Mode de mise au point de l’appareil Appareils F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S, série D2, série D1, D200, D100, D80, série D70, D50, D40 Autres appareils Nikon AF (sauf F3AF, F-601)

Mode de mise au point de l’objectif

M/A M Mise au point manuelle (assistance à la mise au point disponible)

C S AF Autofocus avec priorité manuel

M Mise au point manuelle (assistance à la mise au point disponible)

C S AF M Mise au point manuelle (assistance à la mise au point disponible)

Autofocus avec priorité manuelle (Mode M/A) 1 Réglez le commutateur de mode de mise au point (Fig. B) à M/A. 2 Cela permet la mise au point automatique, mais il est possible d’utiliser la priorité manuelle en agissant sur la bague de mise au point manuelle séparée en pressant légèrement le déclencheur ou le bouton de démarrage AF (AF-ON) sur l’appareil, sur un appareil qui en est pourvu. 3 Pour annuler la priorité manuelle, relâchez le déclencheur ou le bouton de démarrage AF.

Mode réduction de la vibration Les appareils suivants sont utilisables: Appareils reflex 35 mm: F6, F5, F100, série F80, série F75, série F65 Appareils numériques: série D2, série D1, D200, D100, D80, série D70, D50, D40 · Quand l’objectif est utilisé avec un appareil autre que ceux de la liste ci-dessus, réglez le commutateur ON/OFF de réduction de la vibration à OFF pour annuler le mode de réduction de la vibration. Avec l’appareil Pronea 600i en particulier, la pile peut s’épuiser rapidement si ce commutateur est laissé sur ON.

Réglage du commutateur ON/OFF (MARCHE/ARRET) de réduction de la vibration (Fig. B) ON: La vibration est réduite à l’instant du déclenchement et aussi quand le déclencheur est légèrement sélectionné. Comme la vibration est réduite dans le viseur lorsque vous pressez le déclencheur, la mise au point auto/manuelle et le cadrage exact du sujet sont plus simples. OFF: La vibration n’est pas réduite. Remarques concernant la réduction de la vibration • Attendez que l’image cesse de vibrer dans le viseur avant d’appuyer à fond sur le déclencheur après l’avoir légèrement enfoncé. • Si vous déplacez l’appareil en décrivant une courbe pendant le panoramique, la vibration dans la direction du mouvement ne sera pas affectée. Si vous déplacez latéralement et horizontalement l’appareil, seule la vibration verticale est réduite, ce qui facilite les panoramiques. • Caractéristique du mécanisme de réduction de la vibration, l’image dans le viseur deviendra floue après le déclenchement. • Ne mettez pas l’appareil hors tension quand le mode de réduction de la vibration est activé. Dans le cas contraire, l’objectif risque d’émettre un claquement si l’appareil est secoué. Il ne s’agit pas d’une anomalie. Remettez l’appareil sous tension pour éliminer ce cliquetis. • Si l’objectif est retiré de l’appareil alors que le mode de réduction de la vibration est activé, le même phénomène que ci-dessus se produira. Montez l’objectif pour éliminer le cliquetis. • Avec les appareils série F80, série F75, série F65, D200, D100, D80, série D70, D50 et D40, la réduction de la vibration ne fonctionne pas lorsque le flash intégré se remet en place. • Lorsque l’objectif est monté sur un trépied, placez le commutateur ON/OFF (MARCHE/ARRET) de réduction de la vibration sur OFF. Néanmoins, lorsque vous utilisez un trépied sans fixer la tête ou lorsque vous utilisez un pied, placez le commutateur sur ON (MARCHE). • Si vous placez le bouton AF-ON de mise en marche sur ON (pour les appareils qui en sont dotés), la réduction de la vibration ne fonctionne pas.

Mise au point, cadrage au zoom et profondeur de champ Tournez d’abord la bague de zoom jusqu’à ce que la composition souhaitée soit cadrée dans le viseur avant la mise au point automatique. Si votre appareil est pourvu d’un bouton ou levier de prévisionnage de la mise au point (ouverture réelle), vous pourrez observer la profondeur de champ en regardant dans le viseur. A cause des caractéristiques optiques de cet objectif, la focale diminue en faisant une mise au point plus rapprochée.

Ouverture variable/double repère de réglage. La variation de la focale de 24 mm à 120 mm implique une réduction de l’ouverture maximale de 1-1/3 de valeur environ. Aucune compensation n’est nécessaire pour un appareil muni de système TTL. De même, la photographie au flash avec des flashes TTL Nikon ne requiert aucune correction. En utilisant un posemètre séparé ou en prenant des photographies en mode flash non TTL, sélectionnez l’ouverture appropriée en fonction du réglage de la distance focale tel qu’affiché sur l’appareil photo.

Réglage de l’ouverture Cet objectif étant dépourvu de réglage du diaphragme, l’ouverture se règle à partir de l’appareil.

Prise de vues avec un appareil à flash intégré

Si vous utilisez les appareils indiqués ci-après, vérifiez la focale et la distance de prise de vue avant de prendre des photos avec le flash, ce pour empêcher le vignettage car la lumière émise par le flash pourrait être retenue par la monture de l’objectif. Appareils

Focale à utiliser / Distance de prise de vue

28 mm / 2 m ou plus 35 mm ou plus / Pas de limite

28 mm / 3 m ou plus 35 mm ou plus / Pas de limite

Série F65, Série F60, Série F55, Série F50

50 mm / 1 m ou plus 70 mm ou plus / Pas de limite

35 mm / 1,5 m ou plus 50 mm ou plus / Pas de limite

28 mm / 3 m ou plus 35 mm / 1 m ou plus 50 mm ou plus / Pas de limite

24 mm / 1 m ou plus 28 mm ou plus / Pas de limite

24 mm / 0.8 m ou plus 28 mm ou plus / Pas de limite

･ Pronea S: Le vignetage peut apparaître à toute distance focale et à toute distance de

prise de vue. L’utilisation de cet objectif n’est pas conseillé

Ecrans de mise au point recommandés Divers écrans de mise au point sont disponibles pour certains appareils Nikon SLR qui s’adaptent à toutes les conditions de prise de vues. Les écrans recommandés avec cet objectif sont listés ci-dessons.:

◎： Mise au point excellente ―： Non disponible ( )： Indique la compensation de l’exposition additionnelle requise (Mesure pondérée centrale uniquement).

Pour les appareils F6, corrigez en sélectionnant “Activ.: autre“ dans le réglage personnalisé “b6: Plage visée” et en réglant le niveau IL de –2,0 à +2,0 par pas de 0,5 IL. Lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner “Activ.: autre” même lorsque la valeur de correction est de “0“ (pas de correction nécessaire). Pour les appareils F5, compenser en utilisant le réglage personnalisé n° 18 sur l’appareil. Pour les appareils de la série F4, compenser en utilisant le cadran de compensation de l’exposition prévu pour les filtres de mise au point. Voyez le manuel d’instructions de l’appareil photo pour plus de détails. Un blanc indique aucune application. Du fait que le verre M peut être utilisé pour la macrophotographie à un rapport d’agradissement 1:1 et pour la photomicrographie, il a des applications diffèrentes de celles des autres verres. • Lors de l’utilisation de verres B2/B3, E2/E3 ou K2/K3 dans des appareils autres que ceux indiqués cidessus, se reporter aux colonnes sur verres B, E, et K.

Utilisation d’un parasoleil baïonnette HB-25 Fixation du parasoleil Alignez l’index de fixation du parasoleil ( ) sur le parasoleil avec l’index de fixation du parasoleil sur l’objectif et tournez le parasoleil dans le sens inverse des aiguilles d’une montre (vue du côté de l’appareil) jusqu’au déclic de mise en place. (Fig. A) • Vérifiez que l’index de fixation du parasoleil est bien aligné sur l’index de réglage du parasoleil ( ). • Si le parasoleil de l’objectif n’est pas correctement fixé, on assiste à un effet de vignettage. • Il vous sera plus facile de fixer ou de retirer le parasoleil si vous le tenez par la base et non par le bord extérieur. • Avant de ranger l’objectif, fixez le parasoleil à l’envers. Démontage du parasoleil Tout en maintenant la base plutôt que le bord extérieur, tournez le parasoleil dans le sens des aiguilles d’une montre (vue du côté de l’appareil) pour le démonter.

• Nettoyer la surface de l’objectif avec un pinceau soufflant. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l’alcool éthylique (éthanol). Essuyer en mouvement circulaire partant du centre. • Ne jamais employer de solvant ou de benzènes qui pourrait endommager l’objectif, prendre feu ou nuire à la santé. • Il est recommandé d’utiliser un filtre NC en permanence, pour protéger la lentille frontale. Un parasoleil assure également une bonne protection contre les chocs. • Lors du rangement de l’objectif dans son étui, penser à remettre en place les bouchons avant et arrière. • En cas d’inutilisation pour une longue période, entreposer le matériel dans un endroit frais, sec et aéré pour éviter les moisissures. Tenir le matériel éloigné des sources de lumière, et des produits chimiques (camphre, naphtaline, etc.). • Eviter les projections d’eau ainsi que l’immersion, qui peut provoquer la rouille et des dommages irréparables. • Divers matériaux de synthèse sont utilisés dans la fabrication. Pour éviter tout problème, ne pas soumettre l’objectif à de fortes chaleurs.

Accessoires fournis • Bouchon avant d’objectif diamètre 72 mm LC-72 • Bouchon arrière LF-1 • Parasoleil baïonnette HB-25

Accssoires en option • Autres filtres vissants 72 mm, y compris filtre polarisant circulaire II • Sac souple pour objectif CL-S2

Accessoires incompatibles • Ces accessories ne peuvent pas être adaptés au risque d’être endommagés. Téléconvertisseurs: TC-14B, TC-14EII, TC-17EII, TC-20EII, TC-301 Bagues d’auto-rallonge: PK-1, PK-11, PK-11A, K-1 Bague auto: BR-4 • Ces accessories peuvent être adaptés, mais ne fonctionneront pas correctement. Téléconvertisseurs: TC-14A, TC-201 Bagues d’auto-rallonge: PK-12, PK-13, PN-11, et autres bagues K Accessoires de mise au point soufflet L’emploi d’autres accessoires peut ne pas être adapté avec cet objectif. Lisez attentivement le manuel d’utilisation de l’accessoire pour les détails.

Caractéristiques Type d’objectif:

Zoom-Nikkor AF-S de type G avec processeur et monture baïonnette Nikon. Mécanisme de réduction de la vibration (VR) spécial intégré Focale: 24 – 120 mm Ouverture maximale: f/3,5 – 5,6 Construction optique: 15 éléments en 13 groupes (2 éléments ED) Champ angulaire: 84° – 20°30’ [61° – 13°20’ avec les reflex numérique Nikon (format Nikon DX); 71° – 16°20’ sur les appareils de système IX240] Echelle de focale: 24, 28, 35, 50, 70, 85, 120 mm Informations sur la distance: A l’appareil Zooming: Manuel avec bague de zoom séparée Mise au point: Système Internal Focusing (IF) Nikon (utilisant un moteur à ondes silencieux interne); manuel par bague de mise au point séparée Réduction de la vibration: Méthode de déplacement de l’objectif en utilisant des moteurs à bobine mobile (VCM) Echelle des distances de prise de vue: Graduée en mètres et pieds de 0,5 m à l’infini (∞) Distance minimum de mise au point: 0,5 m pour tous les réglages de mise au point Diaphragme: Entièrement automatique Plage des ouvertures: f/3,5 à f/22 (à 24 mm), f/5,6 à f/32 (à 120 mm) Mesure de l’exposition: Via méthode pleine ouverture avec les appareils avec système d’interface CPU Taille des accessoires: 72 mm (P = 0,75 mm) Dimensions: Env. 77 mm diam. x 94 mm rallonge de la bride de montage d’objectif (à focale de 24 mm) Poids: Env. 575 g

Les caractéristiques et les schémas sont susceptibles d’être modifiés sans préavis ni obligation de la part du constructeur.
