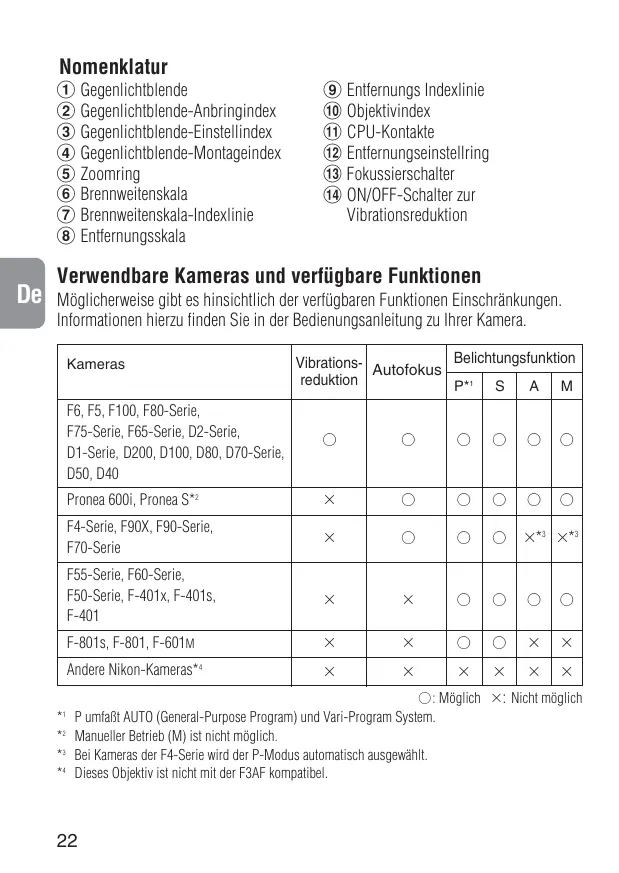

Nomenklatur 1 Gegenlichtblende 2 Gegenlichtblende-Anbringindex 3 Gegenlichtblende-Einstellindex 4 Gegenlichtblende-Montageindex 5 Zoomring 6 Brennweitenskala 7 Brennweitenskala-Indexlinie 8 Entfernungsskala

9 Entfernungs Indexlinie ! Objektivindex " CPU-Kontakte # Entfernungseinstellring $ Fokussierschalter % ON/OFF-Schalter zur Vibrationsreduktion

Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie in der Bedienungsanleitung zu Ihrer Kamera. Vibrations- Autofokus Belichtungsfunktion reduktion

F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, D2-Serie, D1-Serie, D200, D100, D80, D70-Serie, D50, D40

F4-Serie, F90X, F90-Serie, F70-Serie

Andere Nikon-Kameras*

○ : Möglich ×: Nicht möglich

P umfaßt AUTO (General-Purpose Program) und Vari-Program System. Manueller Betrieb (M) ist nicht möglich. Bei Kameras der F4-Serie wird der P-Modus automatisch ausgewählt. Dieses Objektiv ist nicht mit der F3AF kompatibel.

Einführung Wir danken Ihnen, dass Sie sich für das AF-S VR Zoom-Nikkor 24-120 mm f/3,5-5,6G IF-ED entschieden haben. Dieses hochwertige Tele-Zoomobjektiv bietet spezielle Mechanismen zur Vibrationsreduktion (VR) und zur schnellen internen Fokussierung (IF). Außerdem wird der Fokussiermechanismus durch einen SilentWave-Motor (S) betrieben.

Die wichtigsten Merkmale • Mit diesem VR-Objektiv gelingen verwacklungsfreie Aufnahmen mit um drei Stufen

langsameren Verschlusszeiten (bei Einstellung auf 120 mm), als dies mit anderen Objektiven möglich wäre, so dass der verwendbare Verschlusszeitenbereich erweitert und Aufnahmen mit verschiedenen Zoom-Einstellungen ohne Stativ vereinfacht werden. • Kameraschwenks sind ebenfalls möglich, da das Objektiv automatisch zwischen Schwenks und Verwacklungen unterscheidet und die Vibrationsreduktion optimal funktioniert. • Mit dem Fokussierschalter kann zwischen dem Autofokus- (A) und dem manuellen Modus (M) umgeschaltet werden. • Der Autofokus kann manuell umgangen werden und erlaubt sofortiges Wechseln von Autofokus auf manuelle Scharfeinstellung. • Optimale Belichtungssteuerung in Verbindung mit Nikon-Kameras mit 3D-MatrixMessung, weil die Aufnahmedistanz vom Objektiv an die Kamera übertragen wird. • Zwei Linsenelemente aus hochwertigem ED-Glas (extra geringe Dispersion) gewährleisten scharfe Abbildungen frei von Farbsaumbildung. Sieben Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden. • Minimale Fokus-Distanz von 0,5 m.

Achtung! • Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor Beschädigung! • Wird das Objektiv mit Nikon Digital-SLR-Kameras (Nikon DX-Format), wie etwa der

Modelle der D2-Serie sowie Modell D50 verwendet, beträgt der Bildwinkel 61° – 13°20’ und der Brennweitenbereich entspricht 36 – 180 mm bei einer Kleinbildformatkamera.

Fokussieren Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle: Fokussiermodus der Kamera Kameras F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S, D2-Serie, D1-Serie, D200, D100, D80, D70-Serie, D50, D40

Andere Nikon-Kameras (außer F3AF, F-601)

Fokussiermodus des Objektive

M/A C S AF Autofokus-Modus mit manueller Einstellmöglichkeit

M Manuelles Fokussieren (Entfernungsmessung verfügbar)

M Manuelles Fokussieren (Entfernungsmessung verfügbar)

C S AF M Manuelles Fokussieren (Entfernungsmessung verfügbar)

Autofokus-Modus mit manueller Einstellmöglichkeit (M/A-Modus)

1 Stellen Sie den Fokussierschalter (Abb. B) auf M/A. 2 Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AF-Starttaste (AF-ON) an Kameras, die über ein solches Bedienteil verfügen, deaktiviert werden. 3 Zur Aufhebung der manuellen Einstellmöglichkeit den Auslöser oder die AFStarttaste freigeben.

Vibrationsreduktions-Funktion Die folgenden Kameras sind geeignet: SLR-Kameras: F6, F5, F100, F80-Serie, F75-Serie, F65-Serie Digitale SLR-Kameras: D2-Serie, D1-Serie, D200, D100, D80, D70-Serie, D50, D40 ・Bei Ansetzen des Objektivs an andere Kameras schalten Sie den ON/OFF-Schalter zur Vibrationsreduktion auf OFF, um die Vibrationsreduktions-Funktion auszuschalten.Insbesondere mit einer Nikon Pronea 600i ist die Batteriespannung sehr schnell erschöpft, wenn dieser Schalter auf ON belassen wird.

Stellungen des ON/OFF-Schalters zur Vibrationsreduktion (Abb. B) ON: Unmittelbar nach dem Auslösen sowie auch bei Antippen des Auslösers werden Vibrationen reduziert. Da Vibrationen im Sucher beim Niederhalten des Auslösers reduziert werden, erleichtert daher die Schärfeneinstellung (A und M) und die Wahl des Bildausschnitts. OFF: Keine reduzierte Vibration. Hinweise zur Verwendung der Vibrationsreduktion • Warten Sie, bis sich das Bild im Sucher stabilisiert hat, bevor Sie den Auslöser nach kurzem Antippen ganz herunterdrücken. • Wenn Sie die Kamera in einem weiten Bogen bewegen (z. B. bei einem Kameraschwenk), sind Vibrationen in die Richtung dieser Bewegung nicht betroffen. Wenn Sie die Kamera z. B. horizontal schwenken, werden nur vertikale Vibrationen reduziert, so dass gleichmäßige Kameraschwenks möglich werden. • Aufgrund der Eigenschaften der VR-Funktion kann das Sucherbild nach dem Auslösen unscharf erscheinen. • Die Kamera nicht bei aktivierter VR-Funktion ausschalten, weil das Objektiv dann ein klapperndes Geräusch macht, wenn die Kamera geschüttelt wird. Dies ist keine Fehlfunktion. Schalten Sie die Kamera einfach wieder ein und die VR-Funktion aus. • Das Objektiv nicht mit aktivierter VR-Funktion von der Kamera abnehmen, weil das Objektiv dann bei rascher Bewegung Geräusche von sich gibt. Setzen Sie das Objektiv wieder an, um das Geräusch zu beenden. • Bei Kameras der F80-Serie, F75-Serie, F65-Serie, D200, D100, D80, D70-Serie, D50 und D40 steht die Vibrationsreduktion nicht zur Verfügung, während der interne Blitz aufgeladen wird. • Befindet sich das Objektiv auf einem Stativ, setzen Sie den ON/OFF-Schalter zur Vibrationsreduktion auf OFF. Wenn Sie dagegen ein Stativ ohne verriegelten Stativkopf oder ein Einbeinstativ verwenden, setzen Sie den Schalter auf ON. • Die Vibrationsreduktion kann nicht eingesetzt werden, wenn an der Kamera die AF-Starttaste (AF-ON) eingeschaltet ist (sofern vorhanden).

Scharfeinstellung, Zoomen und Tiefenschärfe Drehen Sie am Zoomring, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie die Scharfeinstellung vornehmen. Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau (Abblendung), lässt sich die Schärfentiefe im Kamerasucher überprüfen. Aufgrund der optischen Eigenschaften dieses Objektivs ergibt sich bei Nahfokussierung eine Verringerung der Brennweite.

Gleitende Lichtstärke/zwei Blendenindizes Beim Durchfahren des Brennweitenbereichs von 24 mm auf 120 mm verringert sich die Anfangsöffnung um ca. 1-1/3 Blende. Kameras mit Innenmessung gleichen dies automatisch aus. Auch bei TTL-Blitzautomatik mit einem Nikon Blitzgerät ist keine Korrektur erforderlich. Bei Verwendung eines externen Belichtungsmessers oder bei Aufnahmen im Computer-Blitzmodus wählen Sie den passenden Blendenindex entsprechend der an der Kamera angezeigten Brennweiteneinstellung.

Blendeneinstellung Das Objektiv hat keinen Blendenring. Die Blende wird an der Kamera eingestellt.

mit Kameras mit eingebautem Blitz De Blitzaufnahmen Bei Verwendung der folgenden Kameras sollten Sie die Brennweite und Aufnahmedistanz überprüfen, bevor Sie Blitzaufnahmen machen. Andernfalls können Randabschattungen auftreten, wenn der Objektivtubus das vom Blitz freigesetzte Licht blockiert. Kameras

Verwendbare Brennweite/Aufnahmedistanz

28 mm / 2 m oder länger 35 mm oder länger / Keine Beschränkung

28 mm / 3 m oder länger 35 mm oder länger / Keine Beschränkung

F65-Serie, F60-Serie, F55-Serie, F50-Serie

50 mm / 1 m oder länger 70 mm oder länger / Keine Beschränkung

35 mm / 1,5 m oder länger 50 mm oder länger / Keine Beschränkung

28 mm / 3 m oder länger 35 mm / 1 m oder länger 50 mm oder länger / Keine Beschränkung

24 mm / 1 m oder länger 28 mm oder länger / Keine Beschränkung

24 mm / 0,8 m oder länger 28 mm oder länger / Keine Beschränkung

･ Pronea S: Randunschärfen (Vignettierungen) treten bei beliebigen Brennweiten und Aufnahmedistanzen auf. Wir raten von der Verwendung dieses Objektivs ab.

Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt. Einstellscheibe A Kamera

Hervorragende Scharfeinstellung Nicht möglich Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (Nur mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie durch Wahl von “Andere” in der Individualfunktion “b6: Einstellscheibe” und Einstellen des LW-Werts im Bereich zwischen –2,0 und +2,0 in 0,5-LW-Schritten. Bei Gebrauch von anderen Scheiben als B oder E, ist “Andere” auch dann zu wählen, wenn der erforderliche Korrekturwert “0” beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts am F5 Kameragehäuse dient die Individualfunktion Nr. 18. Mit den F4-Serien-Geräten durch den Belichtung-Kompensationsanzeiger für Visiermattscheiben kompensieren. Näheres hierzu finden Sie in der Bedienungsanleitung des Kameragehäuses. Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellscheibe M sowohl für Maktrofotografie bis zum Abbildungsmaßstab 1:1 als auch Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von dem anderer Einstellscheiben. • Bei Verwendung der Scheiben B2/B3, E2/E3 bzw. K2/K3 in anderen als den obengenannten Kameras gelten die Spalten für die Scheiben B, E und K.

Verwenden der Bajonett-Gegenlichtblende HB-25 Anbringen der Gegenlichtblende Richten Sie den Gegenlichtblende-Anbringindex ( ) an der Gegenlichtblende mit dem Gegenlichtblende-Montageindex am Objektiv aus, und drehen Sie die Gegenlichtblende gegen den Uhrzeigersinn (von der Kameraseite aus gesehen), bis sie einrastet (Abb. A). • Stellen Sie sicher, dass der Gegenlichtblende-Montageindex und der Gegenlichtblende-Einstellindex ( ) aneinander ausgerichtet sind. • Wurde die Gegenlichtblende nicht korrekt angebracht, können Randabschattungen auftreten. • Zum Anbringen und Abnehmen der Gegenlichtblende halten Sie diese an ihrer Basis, nicht am Außenrand fest. • Soll die Gegenlichtblende verstaut werden, bringen Sie diese in Umkehrstellung an.

Abnehmen der Gegenlichtblende Halten Sie die Gegenlichtblende an ihrer Basis fest (nicht an der Außenkante) und lösen Sie sie durch Drehen im Uhrzeigersinn (von der Kameraseite aus gesehen).

Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit éthanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne daß Wischspuren zurückbleiben. • Verwenden Sie keinesfalls Verdünnung oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte. • Zum Schutz der Frontlinse empfiehlt es sich, stets ein NC-Filter aufgesetzt zu lassen. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz. • Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein. • Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern. • Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann. • Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten zurück!

Zubehör • Aufsteckbarer 72-mm-Frontobjektivdeckel LC-72 • Objektivrückdeckel LF-1 • Bajonett-Gegenlichtblende HB-25

Sonderzubehör • Weiter 72-mm-Einschraubfilter, einschließlich Zirkularpolarisationsfilter II • Objektivbeutel CL-S2

Nicht geeignetes Zubehör • Diese Zubehörteile können nicht angebracht oder können bei Montage beschädigt werden: Telekonverter: TC-14B, TC-14EII, TC-17EII, TC-20EII, TC-301 Auto-Zwischenringe: PK-1, PK-11, PK-11A, K-1 Auto-Ring: BR-4 • Diese Zubehörteile können angebracht werden, funktionieren aber nicht korrekt: Telekonverter: TC-14A, TC-201 Auto-Zwischenringe: PK-12, PK-13, PN-11 und andere K-Ringe Balgenvorsatz Anderes Zubehör ist möglichcherweise für bestimmte Kameras nicht geeignet. Lesen Sie sorgfältig die Anleitungen zu Ihrem Zubehör.

Technische Daten Objektivtyp:

AF-S-Zoom-Nikkor mit G-Charakteristik eingebauter CPU und Nikon-Bajonett. Spezielle VibrationsreduktionsFunktion (VR) Brennweite: 24 – 120 mm Maximale Blendenöffnung: f/3,5 – 5,6 Optischer Aufbau: 15 Linsen in 13 Gruppen (2 ED-Linsenelemente) Bildwinkel: 84° – 20°30’ [61° – 13°20’ bei Nikon-Digital-SLR-Kameras (Nikon DX-Format); 71° – 16°20’ bei IX240-Kameras] Brennweitenskala: 24, 28, 35, 50, 70, 85, 120 mm Entfernungsdaten: Ausgabe an die Kamera Zoomen: Manuell über separaten Zoomring Fokussiersystem: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent Wave-Motor); manuell über separaten Fokussierring Vibrationsreduktion: Linsen-Versatzverfahren mittels Schwingspulenmotoren (VCM) Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von 0,5 m bis unendlich (∞) Minimaler Aufnahmeabstand: 0,5 m bei allen Zoomeinstellungen Blendenart: Vollautomatisch Blendenbereich:

3,5 bis 22 (bei 24 mm), 5,6 bis 32 (bei 120 mm)

Offenblendenmessung bei Kameras mit CPU-InterfaceSystem Befestigungsgröße: 72 mm (P = 0,75 mm) Abmessungen: ca. 77 mm Durchm. x 94 mm Länge bis Flansch (bei 24 mm Brennweite) Gewicht: ca. 575 g Irrtümer und Änderungen vorbehalten. 29
