MANUAL DE USUARIO AF-S VR ZOOM-NIKKOR 24-120MM F-3.5-5.6GIF-ED NIKON

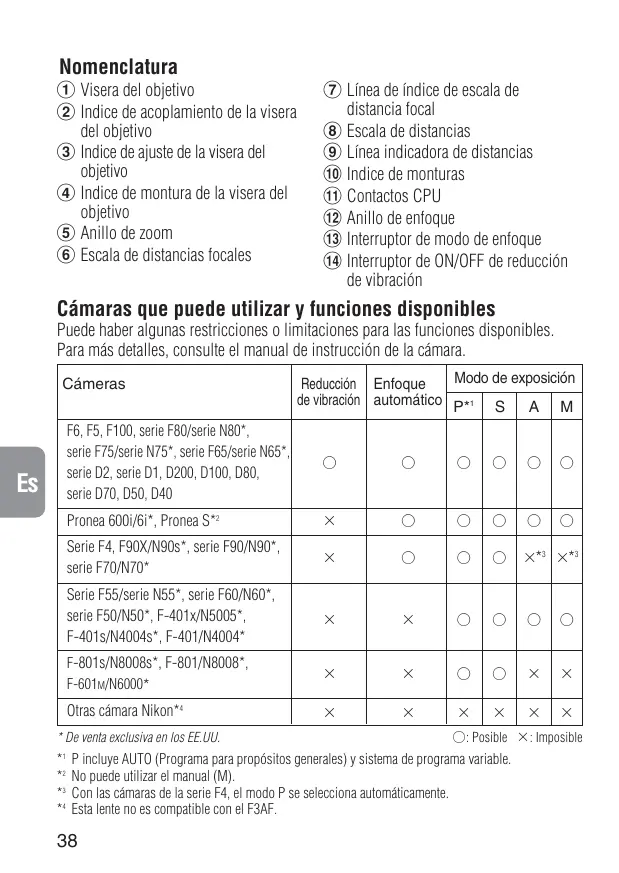

Nomenclatura 1 Visera del objetivo 2 Indice de acoplamiento de la visera del objetivo 3 Indice de ajuste de la visera del objetivo 4 Indice de montura de la visera del objetivo 5 Anillo de zoom 6 Escala de distancias focales 7 Línea de índice de escala de distancia focal 8 Escala de distancias 9 Línea indicadora de distancias ! Indice de monturas " Contactos CPU # Anillo de enfoque $ Interruptor de modo de enfoque % Interruptor de ON/OFF de reducción de vibración Cámaras que puede utilizar y funciones disponibles Puede haber algunas restricciones o limitaciones para las funciones disponibles. Para más detalles, consulte el manual de instrucción de la cámara. Cámeras

Otras cámara Nikon*4

• De venta exclusiva en los EE.UU.

Modo de exposición Reducción Enfoque de vibración automático P*1 S A M ○: Posible ×: Imposible P incluye AUTO (Programa para propósitos generales) y sistema de programa variable. No puede utilizar el manual (M). Con las cámaras de la serie F4, el modo P se selecciona automáticamente. Esta lente no es compatible con el F3AF.

Introducción Muchas gracias por adquirir el objetivo AF-S VR Zoom-Nikkor 24-120 mm f/3,5-5,6G IF-ED. Es un objetivo de grandes prestaciones que dispone de mecanismos especiales de Reducción de vibraciones (VR) y Enfoque interno de alta velocidad (IF). Además para el movimiento del mecanismo de enfoque emplea un Motor de onda silenciosa (S). Principales funciones

• Con este objetivo puede realizar fotografías con velocidades de obturación aproximadamente 3 pasos más lento (en un ajuste de 120 mm) de lo que podría hacerlo sin utilizar un objetivo VR, ampliando el rango de las opciones de velocidad de obturación que pueden utilizarse, al tiempo que permite realizar más fácilmente fotos con distintos ajustes del zoom sin necesidad de trípode.
• También es possible realizar panorámicas ya que el objetivo distingue la panorámica y la vibración de la propia cámara y la reducción de la vibración funciona eficazmente.
• El modo de Enfoque automático (A) y el modo manual (M) pueden seleccionarse mediante le interruptor de modo de enfoque.
• Se incluye enfoque automático con prioridad manual que proporciona cambio automático de enfoque automático a enfoque manual.
• Es posible un control de exposición más preciso cuando el objetivo está montado en una cámara Nikon con posibilidad de medición matricial tridimensional porque la información de distancia del sujeto se transfiere del objetivo a la cámara.
• El uso de dos lentes ED (dispersión extra-baja) en el objetivo garantiza que las imágenes serán más nítidas, sin mezcla de colores. Además, con el uso de un diafragma de 7 hojas que produce una abertura casi circular, las imágenes fuera de enfoque delante o detrás del sujeto aparecen más borrosas para crear un hermoso efecto de esfumado.
• Se proporciona la distancia de enfoque más cercana de 0,5 m (1,6 pies) Importante!
• Tener cuidado de no manchar o dañar los contactos de la CPU.
• Cuando se monta en las cámaras SLR digitales Nikon (formato Nikon DX) como las de la serie D2 y la D50, el ángulo de imagen del objetivo se vuelve de 61˚ – 13˚20’ y su distancia focal equivalente a 35 mm es de aproximadamente 36 – 180 mm.

Enfoque Ajuste el selector de modo de enfoque de su cámara de acuerdo con este cuadro: Cámaras Modo de enfoque del objetivo Modo de enfoque de la cámara F6, F5, serie F4, F100, F90X/N90s*, serie F90/N90*, serie F80/serie N80*, serie F75/serie N75*, serie F70/N70*, serie F65/serie N65*, Pronea 600i/6i*, Pronea S, serie D2, serie D1, D200, D100, D80, serie D70, D50, D40 Otras cámara AF Nikon (excepto F3AF, F-601/N6006*)

Enfoque automático con prioridad manual Enfoque manual (Con ayuda de enfoque)

Enfoque manual (Con ayuda de enfoque)

Enfoque manual (Con ayuda de enfoque)

• De venta exclusiva en los EE.UU.

Enfoque automático con prioridad manual (Modo M/A) 1 Ajuste el interruptor de modo de enfoque (Fig. B) a M/A. 2 Se dispone de un enfoque automático pero puede dar prioridad al enfoque manual con el anillo de enfoque manual mientras oprime ligeramente el obturador o el botón del inicio de AF (AF-ON) en el cuerpo de la cámara si existe. 3 Para cancelar la prioridad manual, levante el dedo del obturador o del botón de inicio de AF. Modo de reducción de vibración Se pueden utilizar las siguientes cámaras: Cámaras SLR de 35 mm: F6, F5, F100, serie F80/serie N80, serie F75/ serie N75, serie F65/serie N65 Cámaras digitales: serie D2, serie D1, D200, D100, D80, serie D70, D50, D40

• Cuando utilice el objetivo con otras cámaras que los de la lista anterior, ajuste el interruptor de ON/OFF de reducción de vibración a OFF para cancelar el modo de reducción de vibración. Especialmente con la cámara Pronea 600i/6i, la pila puede gastarse rápidamente si deja el interruptor en ON.

Ajuste del interruptor de ON/OFF de reducción de vibración (Fig. B) ON: La vibración se reduce en el momento de levantarse el obturador y también cuando se mantiene ligeramente presionado el botón del obturador. Como se reduce la vibración en el visor mientras se oprime el obturador, es más fácil de hacer el enfoque automático/manual y el encuadre exacto del objeto. OFF: No se reduce la vibración. Notas sobre el uso de la reducción de la vibración

• Espere hasta que la imagen en el visor deje de vibrar antes de presionar a fondo el botón de liberación del obturador, habiendo presionado antes ligeramente dicho botón.
• Si mueve la cámara en un arco amplio como el de las panorámicas, la vibración en la dirección de dicho movimiento no se verá afectada. Por ejemplo, si mueve rápidamente la cámara en horizontal, únicamente se reducirá la vibración en la dirección vertical, haciendo que la panorámica sea mucho más suave.
• Es una característica del mecanismo de reducción de la vibración que se puede borronear la imagen en el visor después de levantarse el obturador.
• No desconecte el interruptor de la cámara a OFF mientras está funcionando el modo de reducción de la vibración. En caso contrario, es posible que el objetivo emita un ruido vibratorio si la cámara se mueve. Esto no es una avería. Conecte nuevamente el interruptor principal de la cámara para corregirlo.
• Si el objetivo se desmontó de la cámara cuando el modo de reducción de la vibración estaba funcionando, lo mismo puede suceder tal como se indicó antes. Monte el objetivo para eliminar el ruido.
• Con las cámaras de la serie F80/serie N80, serie F75/serie N75, serie F65/serie N65, D200, D100, D80, serie D70, D50 y D40, la reducción de vibración no funciona mientras el flash integrado está en periodo de recarga.
• Cuando el objetivo se instala en un trípode, ajuste el interruptor de ON/OFF de reducción de vibración en la posición OFF. Sin embargo, ajústelo en la posición ON si utiliza un trípode sin asegurar el cabezal del mismo, o cuando utilice un pie de cámara.
• Si ajusta el botón de inicio AF (AF-ON) en la posición ON en el cuerpo de las cámara equipadas con dicho elemento, la reducción de la vibración no funcionará. Enfoque, zoom y profundidad de campo En primer lugar, gire el anillo de zoom hasta que quede encuadrada la composición que desee en el visor antes de enfocar. Si la cámara dispone de una palanca o botón de vista previa de profundidad de campo (cierre de iris), la profundidad del campo puede observarse mientras mira a través del visor de la cámara. Debido a las características ópticas de este objetivo, cuando el objetivo enfoca un objeto cercano, disminuye la distancia focal.

Índices de apertura variable/dos aperturas Al hacer zoom con el objetivo de 24 mm a 120 mm, se reduce la apertura máxima en aproximadamente 1-1/3 de punto. En las cámaras con medición TTL no es necesario ajustar la aperutura. Tampoco se requiere ajuste alguno para realizar fotografía conä flash automático TTL con flashes Speedlight Nikon. Cuando se use un exposímetro separado o se fotografíe en el modo de flash no TTL, seleccionar el valor de apertura apropiado según el ajuste de la distancia focal indicado en la cámara. Ajuste de abertura Debido a que este objetivo no tiene un anillo de aberturas, debe ajustar la abertura en la cámara. Haga fotografías con flash en la cámara que tengan flash incorporado Cuando utilice las cámaras siguientes, compruebe la longitud focal y la distancia de fotografía antes de tomar fotografías con el flash para evitar los efectos de viñeteado ya que la luz emitida por el flash puede quedar obstruida por el cilindro del objetivo. Cámaras Serie F80/ Serie N80* Serie F70/N70*

Serie F65/ Serie N65*, Serie F60/N60*, Serie F55/ Serie N55* Serie F50 /N50* Serie F75/ Serie N75* Pronea 600i/6i* D80/D40 D70s/D70/D50 Longitud focal / Dsitancia de fotografía utilizables 28 mm / 2 m (6,6 pies) o superior 35 mm o mayor / Sin restricción 28 mm / 3 m (9,8 pies) o superior 35 mm o mayor / Sin restricción 50 mm / 1 m (3,3 pies) o superior 70 mm o mayor / Sin restricción 35 mm / 1,5 m (4,9 pies) o superior 50 mm o mayor / Sin restricción 28 mm / 3 m (9,8 pies) o superior 35 mm / 1 m (3,3 pies) o superior 50 mm o mayor / Sin restricción 24 mm / 1 m (3,3 pies) o superior 28 mm o mayor / Sin restricción 24 mm / 0,8 m (2,6 pies) o superior 28 mm o mayor / Sin restricción

• De venta exclusiva en los EE.UU. ･ Pronea S: se producen efectos de viñeteado en cualquier longitud focal y distancia de fotografía. No se recomienda usar este objetivo.

Pantallas de enfoque recomendadas Hay diferentes pantallas de enfoque intercambiables para algunas cámaras SLR de Nikon apropiados para cualquier situación fotográfica. Las recomendadas para utilizar con este objetivo son las que aparecen en la lista a continuación. Pantalla

◎： Enfoque excelente ―： No existe ( )： Indica la cantidad de compensación adicional necesaria (Solamente medición ponderada central). Para cámaras F6, compense seleccionando “Otra pantalla” en el ajuste personal del usuario “b6: Compens pantalla” y ajustando el nivel EV a –2,0 a +2,0 en pasos de 0,5 EV. Cuando se utilice una pantalla que no sea de tipo B o E, debe seleccionarse “Otra pantalla” incluso cuando el valor de compensación requerido sea “0” (no se requiere compensación). Para la cámara F5 compense usando el ajuste personal del usuario No. 18 en el cuerpo de la cámara. Para las cámaras de la serie F4, compense usando el dial de compensación de exposición para las pantallas de enfoque. Para más detalles, consulte el manual de instrucciones de la cámara. Los blancos significan inaplicable. Como la pantalla de tipo M se usa para macrofotografía a una razón de aumento de 1:1 asi como para microfotografía, su aplicación es distinta a la de las demás pantallas.

• Cuando se utilicen las pantallas de enfoque B2/B3, E2/E3 y K2/K3 en cámaras distintas de las relacionadas arriba, ver las columnas correspondientes a las pantallas B, E y K. Utilización de la visera de la bayoneta HB-25 Instalación de la visera Alinee el índice de acoplamiento de la visera del objetivo ( ) de la visera con el índice de montaje de la visera del objetivo situado en éste y gire la visera en el sentido contrario a las agujas del reloj (vista desde el lateral de la cámara) hasta que quede fijada con un chasquido. (Fig. A)
• Asegúrese de que el índice de montaje de la visera del onjetivo se alinea con el índice de ajuste de la visera del objetivo (

• Si la visera del objetivo no está instalada correctamente, puede producirse efectos de viñeteado.
• Para facilitar la colocación o desmontaje de la visera, sujétela por la base en lugar de por la parte externa.
• Para guardar la visera del objetivo, instálela en la posición inversa.

Desmontaje de la visera Mientras sujeta la base y no el borde exterior, gire la visera en el sentido de las agujas del reloj (vista desde el lateral de la cámara) para extraerla. Forma de cuidar el objetivo

• Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar un trapo de algodón suave y limpio o papel especial para objetivos humedecido en etanol (alcohol) o limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo cuidado de no dejar restos ni tocar otras partes.
• No usar en ningún caso disolvente o benceno para limpiar el objetivo ya que podría dañarlo, provocar un incendio o causar problemas sanitarios.
• Se recomienda utilizar en todo momento un filtro NC para proteger el elemento frontal del objetivo. También un parasol contribuirá a proteger la parte frontal del objetivo.
• Cuando se guarde el objetivo en su estuche, colocarle las dos tapas.
• Cuando no se vaya a utilizar el objetivo durante largo tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho. Guardar el objetivo, además, lejos de la luz solar directa o de productos químicos tales como alcanfor o naftalina.
• No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.
• Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar excesivamente caliente. Accesorios suministrados
• Tapa frontal de presión a 72 mm LC-72
• Tapa trasera de objetivo LF-1
• Visera de bayoneta HB-25 Accesorios opcionales
• Otros filtros con rosca de 72 mm incluyendo el filtro polarizador circular II
• Bolsa de objetivo flexible CL-S2

Accesorios incompatibles

• Estos accesorios no se pueden utilizar o pueden resultar dañados si lo hace. Teleconvertidores: TC-14B, TC-14EII, TC-17EII, TC-20EII, TC-301 Anillos de autoextensión: PK-1, PK-11, PK-11A, K-1 Anillo auto: BR-4
• Estos accesorios puede utilizarlos, pero no funcionarán correctamente. Teleconvertidores: TC-14A, TC-201 Anillos de autoextensión: PK-12, PK-13, PN-11, y otros Anillos K Accesorio de enfoque de fuelle Hay otros accesorios que pueden ser inadecuados para utilizar con este objetivo. Para más detalles, lea cuidadosamente el manual de instrucciones de su accesorios. Especificaciones Tipo de objetivo: AF-S Zoom-Nikkor tipo G con CPU incorporado y montura de bayoneta Nikon. Mecanismo de reducción de vibración (VR) especial incorporado Distancia focal: 24 mm – 120 mm Abertura máxima: f/3,5 – 5,6 Estructura del objetivo: 15 lentes en 13 grupos (2 lentes ED) Angulo de imagen: 84° – 20°30’ [61° – 13°20’ con las cámaras SLR digitales Nikon (Formato Nikon DX); 71° – 16°20’ con cámaras de sistema IX240] Escala de distancias focales: 24, 28, 35, 50, 70, 85, 120 mm Información de distancia: Salida al cuerpo de la cámara Zoom: Manual mediante anillo de zoom independiente Enfoque: Sistema de enfoque interno de Nikon (IF) (con un motor Silent Wave interno); manual por anillo de enfoque independiente Reducción de vibración: Método de desplazamiento del objetivo utilizando motores de bobina de voz (VCM) Escala de distancias de la toma: Calibrado en metros y pies desde 0,5 m (2 pies) a infinito (∞) Distancia de enfoque mínima: 0,5 m (1,6 pies) en todos los ajustes del zoom Diafragma: Totalmente automático Gama de aperturas: f/3,5 a f/22 (a 24mm), f/5,6 a f/32 (a 120mm) Medición de exposición: Método de abertura total con cámaras con sistema de interfase CPU Tamaño de accesorios: 72 mm (P = 0,75 mm) Dimensiones: Aprox. 77 mm de diám. x 94 mm desde la pestaña de montaje (con distancia focal de 24 mm) Peso: Aprox. 575 g (20,3 onzas) Las especificaciones y los diseños están sujetos a cambio sin previo aviso ni obligación por parte del fabricante.
