BEDIENUNGSANLEITUNG REFLEX - NIKKOR 500MM F/8 NIKON

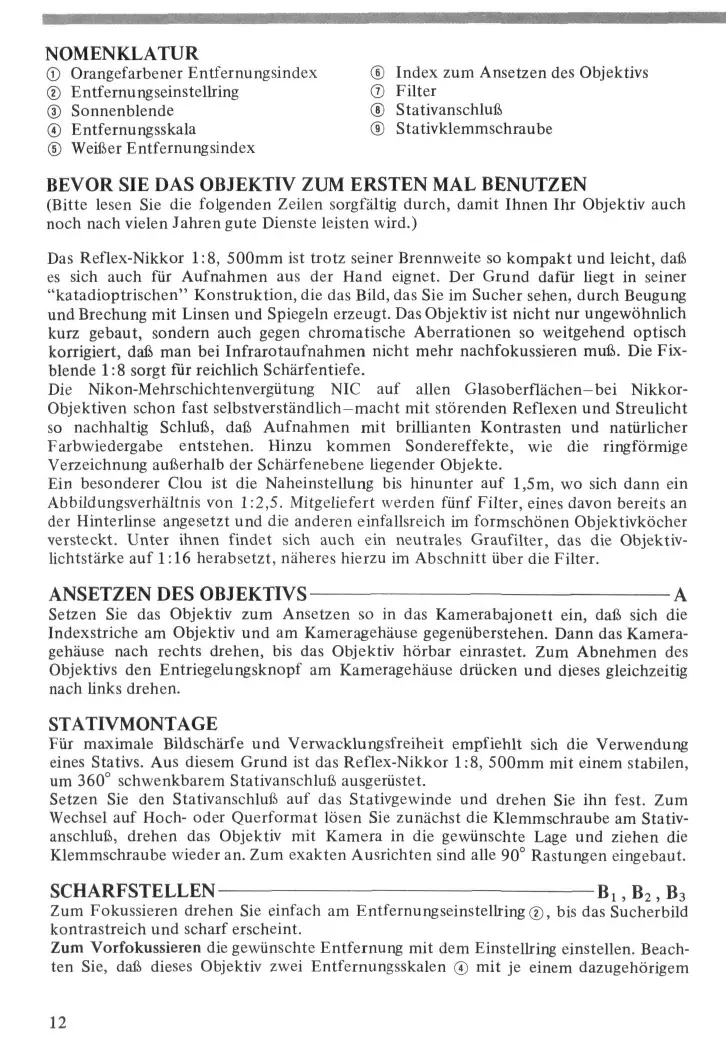

Orangefarbener Entfernungsindex Entfernungseinstellring Sonnenblende Entfernungsskala Weifier Entfernungsindex

Index zum Ansetzen des Objektivs Filter Stativanschlufi Stativklemmschraube BEVOR SIE DAS OBJEKTIV ZUM ERSTEN MAL BENUTZEN (Bitte lesen Sie die folgenden Zeilen sorgfaltig durch, damit Ihnen Ihr Objektiv auch noch nach vielen Jahren gute Dienste leisten wird.) Das Reflex-Nikkor 1:8, 500mm ist trotz seiner Brennweite so kompakt und leicht, dafi es sich auch fur Aufnahmen aus der Hand eignet. Der Grund dafur liegt in seiner "katadioptrischen" Konstruktion, die das Bild, das Sie im Sucher sehen, durch Beugung und Brechung mit Linsen und Spiegeln erzeugt. Das Objektiv ist nicht nur ungewohnlich kurz gebaut, sondern auch gegen chromatische Aberrationen so weitgehend optisch korrigiert, dafi man bei Infrarotaufnahmen nicht mehr nachfokussieren mufi. Die Fixblende 1:8 sorgt fur reichlich Scharfentiefe. Die Nikon-Mehrschichtenvergiitung NIC auf alien Glasoberflachen-bei NikkorObjektiven schon fast selbstverstandlich-macht mit storenden Reflexen und Streulicht so nachhaltig Schlufi, dafi Aufnahmen mit brillianten Kontrasten und natiirlicher Farbwiedergabe entstehen. Hinzu kommen Sondereffekte, wie die ringformige Verzeichnung aufierhalb der Scharfenebene liegender Objekte. Ein besonderer Clou ist die Naheinstellung bis hinunter auf 1,5m, wo sich dann ein Abbildungsverhaltnis von 1:2,5. Mitgeliefert werden fiinf Filter, eines davon bereits an der Hinterlinse angesetzt und die anderen einfallsreich im formschonen Objektivkocher vetsteckt. Unter ihnen findet sich auch ein neutrales Graufilter, das die Objektivlichtstarke auf 1:16 herabsetzt, naheres hierzu im Abschnitt iiber die Filter.

Setzen Sie das Objektiv zum Ansetzen so in das Kamerabajonett ein, dafi sich die Indexstriche am Objektiv und am Kameragehause gegeniiberstehen. Dann das Kameragehause nach rechts drehen, bis das Objektiv horbar einrastet. Zum Abnehmen des Objektivs den Entriegelungsknopf am Kameragehause driicken und dieses gleichzeitig nach links drehen. STATIVMONTAGE Fiir maximale Bildscharfe und Verwacklungsfreiheit empfiehlt sich die Verwendung eines Stativs. Aus diesem Grund ist das Reflex-Nikkor 1:8, 500mm mit einem stabilen, um 360° schwenkbarem Stativanschlufi ausgeriistet. Setzen Sie den Stativanschlufi auf das Stativgewinde und drehen Sie ihn fest. Zum Wechsel auf Hoch- oder Querformat losen Sie zunachst die Klemmschraube am Stativanschlufi, drehen das Objektiv mit Kamera in die gewiinschte Lage und Ziehen die Klemmschraube wieder an. Zum exakten Ausrichten sind alle 90° Rastungen eingebaut. SCHARFSTELLEN B j , B 2 , B3 Zum Fokussieren drehen Sie einfach am Entfernungseinstellring©, bis das Sucherbild kontrastreich und scharf erscheint. Zum Vorfokussieren die gewiinschte Entfernung mit dem Einstellring einstellen. Beachten Sie, dafi dieses Objektiv zwei Entfernungsskalen © mit je einem dazugehorigem

Einstellindex © © hat. Verwenden Sie den weifien Indexstrich und die der Kamera zugewandte Skala fur Aufnahmeentfernungen von •» (unendlich) bis 2,5m, und fur kiirzere Motivabstande bis hinunter zu 1,5m die dem orangefarbenem Streifen am Objektiv zugewandte Skala nebst dem orangefarbenem Einstellindex©, der sich Uber dem weifien © befindet. Das Reflex-Nikkor 1:8, 500mm lafit sich von °° (unendlich) bis auf 1,5m fokussieren und erlaubt Abbildungsverhaltnisse bis ca. 1:2,5X. Bei extremer Hitze oder Kalte kann die tatsachliche Brennweite vom Normalwert abweichen, dann kann es erforderlich sein, iiber die Stellung «• (unendlich) hinaus zu fokussieren. Als ein Supertele hochster Leistung verstarkt das Objektiv auch kleinste Einstellfehler und ist empfindlich gegen Verwackeln; sorgfaltige Scharfstellung und stabile Kamerahaltung sind somit unerlafilich. Das Objektiv erlaubt zwar Aufnahmen aus der Hand, mit einem Stativ ergeben sich aber meist bessere Aufnahmen. Der Stativanschlufi des Objektivs ist fur optimale Gewichtsverteilung zwischen Objektiv und Kamera ausgelegt. Die spezielle Sonnenblende HN-27 ® schiitzt gegen Fremdlichteinfall, verhindert so Schatten und Reflexe in Ihren Bildern und schiitzt die empfindliche Frontlinse. EMPFOHLENE EINSTELLSCHEIBEN Fiir die Kameras der Serie F3 und F2 stehen verschiedene auswechselbare Einstellscheiben passend fur jede Aufnahmesituation zur Verfugung. Die zur Verwendung mit diesem Objektiv empfohlenen Einstellscheiben sind unten aufgelistet. Fiir Einstellscheiben fiir andere Nikon-Kameras als die der Serien F3 und F2 siehe die Spalte fiir die Serie Nikon F3. Fiir die Einstellscheiben K2, B2 und E2 siehe die Spalten fiir die Scheiben K, B bzw. E. Siehe auch die Gebrauchsanleitung der jeweiligen Einstellscheibe.

• Zur Verwendung mit dem Telekonverter TC-201, TC-200, TC-14A, TC-14B* oder TC-14* siehe die folgende Tabelle: ——^Einstellscheibe Kamera

• Bevor Sie an dieses Objektiv den Telekonverter TC-14B oder TC-14 ansetzen, nehmen Sie das Filter aus dem Objektiv. ©= Ausgezeichnete Scharfstellung ®= Brauchbare Scharfstellung Schnittbildindikator, Mikroprismenfeld oder Fadenkreuzbereich dunkeln ab. Verwenden Sie zum Scharfstellen das umgebende Mattscheibenfeld. 0 = Brauchbare Scharfstellung Auftreten von leichter Vignettierung (oder Moire bei Mikroprismenfeld) im Sucherbild, nicht jedoch auf dem Film. Ein Leerfeld bedeutet unbrauchbar.

VERWENDUNG DER FILTER

C ] , C2 Zum Objektiv gehoren fiinf Filter mit 39mm Durchmesser: Ultraviolett (L37C), Orange (056), Amber (A2), Blau (B2) und Neutralgrau (ND4). Das UV-Filter wurde bereits werksseitig an der hinteren Filterfassung angesetzt, wahrend sich die vier anderen in der Filterbox im Inneren des Objektivkochers befinden. An der hinteren Filterfassung mufi sich immer ein Filter befinden; das wird normalerweise das UV-Filter sein, es verandert weder die Bildwirkung, noch die Lichtstarke. Zum Wechseln des Filters schrauben Sie es einfach ab und setzen datur ein anderes an. Orangefilter 056: Nur fur Schwarzweifiaufnahmen geeignet, wo es den Bildkontrast verstarkt. Eignet sich bei Farbaufnahmen hochstens fiir Sondereffekte. Amberfilter A2 und Blaufilter B2: Nur fiir Farbaufnahmen. A2 wirkt dem Blaustich entgegen, der sich mit Tageslichtfilm bisweilen ergibt, B2 verhindert den Rotstich bei Aufnahmen von Sonnenauf- oder untergangen. Ultraviolettfilter L37C und Neutralgraufilter ND4: Beide eignen sich sowohl fiir die Farb-, als auch die Schwarzweififotografie. Das Graufilter reduziert den Lichtdurchgang um zwei Blendenstufen. Achtung: Die Glasstarke der Nikon-Filter fiir dieses Objektiv ist mit dessen Strahlengang sorgfaltig abgestimmt. Verwenden Sie daher keine 39mm-Einschraubfilter anderer Hersteller, da diese keine scharfe Abbildung gewahrleisten. Filterfaktor Filtertyp Farbschattierung Bezeichnung Tageslicht Kunstlicht L37C

Orange 3,5X (1 5/6) 2X(1) Amber l,2X(l/3) Blau l,2X(l/3) Grau ND4 4X (2) 4X (2) Anmerkung: Angaben in Klammern bezeichnen die jeweils erforderliche Belichtungskompensation in Blendenstufen.

DIE RICHTIGE BELICHTUNG

Dieses Objektiv hat eine Fixblende und kann, wenn die verwendete Kamera ein TTLMefisystem hat, mit diesem nicht zusammen arbeiten. Fiir die richtige Belichtung, siehe bitte in der Gebrauchsanweisung Kamera unter Arbeitsblendenmessung. Wenn Sie auch mit der kiirzesten Verschlufizeit Ihrer Kamera noch Uberbelichtung erhalten, verwenden Sie das mitgelieferte Neutralgraufilter ND4 Oder das auf Wunsch erhaltliche ND8 und ND2 entweder einzeln oder in Kombination. Verwenden Sie bei extrem hellen Lichtverhaltnissen einen weniger empfindlichen Film, und einen empfindlicheren, wenn die Objektivlichtstarke nicht ausreicht. Zur Beachtung: Wenn das Objektiv an eine Nikon F-401 angestzt wird, ist die Steuerkurve zur automatischen Eingabe der Lichtstarke unwirksam und die Belichtungs-LEDs im Sucher der Kamera leuchten nicht auf.

STEUERUNG DES LICHTDURCHGANGS

Das Reflex-Nikkor 1:8, 500mm hat eine feste Blende; verwenden Sie daher zum "Abblenden" das Graufilter (ND). Das mitgelieferte Neutralfilter mit einem Filterwert von 4X ergibt eine Lichtstarke von 1:16. Mit einem Graufilter blenden Sie allerdings das Objektiv nicht wirklich ab, sondern verringern nur die auf den Film gelangende Lichtmenge, die Scharfentiefe bleibt daher unverandert.

TECHNISCHE DATEN Brennweite: 500mm Lichtstarke: 1:8 Optischer Aufbau: 6 Elemente in 6 Gruppen Bildwinkel: 5° Blende: Festblende Mefiwerkkupplungshebel: Nicht vorgesehen Entfernungsbereich: Unendlich (°°) bis 1,5m Entfemungsskala: In Meter und Fufi geeicht Filter: Einschraubfilter, 39mm. Zum Lieferumfang gehoren L37C, 0 5 6 , A2, B2 und ND4 Kameraanschlufi: Nikon-Bajonett Zubehoranschluli: 82mm (P=0,75mm) Abmessungen: Ca. 89mm (Durchm.) x 109mm (Lange vom Flansch); 116mm (Lange iiber alles) Gewicht: Ca. 840g ZUBEHOR Mitgeliefert Aufsteckbare Plastikschutzkappe fur Frontlinse Hinterlinsenkappe LF-1 Einschraubbare Gegenlichtblende HN-27 Einschraubfilter 39mm (L37C, 056, A2, B2, ND4) Filterbox CA-2 Hartkocher CL-39 Auf Wunsch Weitere Einschraubfilter 39mm Telekonverter TC-14A* TelekonverterTC-14B Telekonverter TC-201*

• Verwendbar, aber weist das auf den Film aufgenommene Bild eventuell vignettierung oder andere Qualitatseinbufeen auf. OBJEKTIVPFLEGE
• Wenngleich die Linsenoberflachen des Objektivs immer sauber gehalten werden sollten, mufi ein grobes Saubern vermieden werden. Reinigen sie mit einem weichen, sauberen Baumwolltuch, das vorher mit Alkohol angefeuchtet wurde, um Fett oder Fingerabdriicke von der Glasoberflache zu entfernen. Wenn Sie zum Reinigen des Objektivs Ather verwenden, erscheint manchmal ein Schmutzfleck auf der Oberflache eines multicoating-Objektivs. Wenn das einmal vorkommen sollte, noch einmal mit einem in Alkohol angefeuchteten Baumwolltuch abwischen.
• Bei Nichtbenutzung sollte der vordere Objektivdeckel grundsatzlich aufgesetzt bleiben.
• Wird das Objektiv ohne Kameragehause aufbewahrt, sollten vorderer und hinterer Objektivdeckel aufgesetzt sein.
• Zur Aufbewahrung im Leder-Objektivkocher den Entfernungsring auf unendlich (~) einstellen.
