BEDIENUNGSANLEITUNG NIKKOR ED 300MM F/2.8 IF NIKON

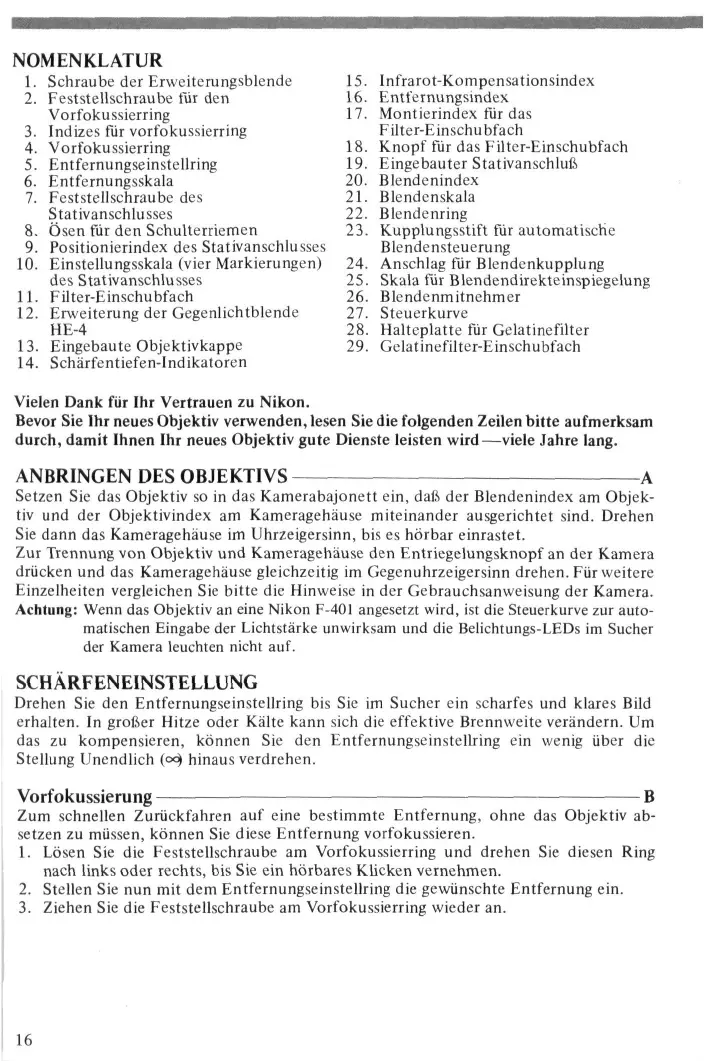

1. Schraube der Erweiterungsblende

2. Feststellschraube fur den

3. Indizes fur vorfokussierring

5. Entfernungseinstellring

7. Feststellschraube des

8. Osen fur den Schulterriemen

9. Positionierindex des Stativanschlusses

(vier Markierungen) to. Einstellungsskala des Stativanschlusses

11. Filter-Einschubfach

12. Erweiterung der Gegenlichtblende

13. Eingebaute Objektivkappe

14. Scharfentiefen-lndikatoren

15. Infrarot-Kompensationsindex

16. Entfernungsindex

17. Montierindex fiir das

18. Knopf fur das Filter-Einschubfach

19. Eingebauter Stativanschluft

23. Kupplungsstift fur automatische

24. Anschlag fur Blendenkupplung

25. Skala fur Blendendirekteinspiegelung

26. Blendenmitnehmer

28. Halteplatte fiir Gelatinefilter

29. Gelatinefilter-Einschubfach

Vielen Dank fiir Ihr Vertrauen zu Nikon. Bevor Sie lhr neues Objektiv verwenden, lesen Sie die folgenden Zeilen bitte aufmerksam durch, damit Ihnen Ihr neues Objektiv gute Dienste leisten wird—viele Jahre lang.

Setzen Sie das Objektiv so in das Kamerabajonett ein, dafi der Blendenindex am Objektiv und der Objektivindex am Kameragehause miteinander ausgerichtet sind. Drehen Sie dann das Kameragehause im Uhrzeigersinn, bis es horbar einrastet. Zur Trennung von Objektiv und Kameragehause den Entriegelungsknopf an der Kamera driicken und das Kameragehause gleichzeitig im Gegenuhrzeigersinn drehen. Fur weitere Einzelheiten vergleichen Sie bitte die Hinweise in der Gebrauchsanweisung der Kamera. Achtung: Wenn das Objektiv an eine Nikon F-401 angesetzt wird, ist die Steuerkurve zur automatischen Eingabe der Lichtstarke unwirksam und die Belichtungs-LEDs im Sucher der Kamera leuchten nicht auf. SCHARFENEINSTELLUNG Drehen Sie den Entfernungseinstellring bis Sie im Sucher ein scharfes und klares Bild erhalten. In grofier Hitze oder Kalte kann sich die effektive Brennweite verandern. Um das zu kompensieren, konnen Sie den Entfernungseinstellring ein wenig iiber die Stellung Unendlich (°3 hinaus verdrehen. Vorfokussierung

Zum schnellen Zuriickfahren auf eine bestimmte Entfernung, ohne das Objektiv absetzen zu miissen, konnen Sie diese Entfernung vorfokussieren.

1. Losen Sie die Feststellschraube am Vorfokussierring und drehen Sie diesen Ring

nach links oder rechts, bis Sie ein horbares Klicken vernehmen.

2. Stellen Sie nun mit dem Entfernungseinstellring die gewiinschte Entfernung ein.

3. Ziehen Sie die Feststellschraube am Vorfokussierring wieder an.

SCHARFENTIEFE Sie konnen die Scharfentiefe anhand der farbigen Scharfentiefe-Indikatoren kontrollieren, die auf dem Objektivtubus eingezeichnet sind. Wenn Ihre Kamera einen Scharfentiefe-Kontrollknopf besitzt, konnen Sie die Scharfentiefe auch im Sucher kontrollieren. (Siehe Gebrauchsanweisung der Kamera.) Oder Sie konnen die Scharfentiefe aus der Tabelle auf Seite 31 ablesen. INFRAROTFOTOGRAFIE Bei Infrarotaufnahmen ergibt sich fur die fokussierte Entfernung eine Fokusverschiebung, die wie folgt auszugleichen ist.

2. Die fokussierte Entfernung ablesen und den Entfernungseinstellring drehen, bisdiese

Entfernung dem Infrarot-Kompensationsindex gegeniiberliegt.

4. Das entsprechende Filter einsetzen, z.B. R60 usw., und die Aufnahme machen.

DIE VERWENDUNG VON FILTERN

Verwenden Sie Ihr Objektiv stets mit einem Filter. Das Filter-Einschubfach wird mit bereits eingesetztem Glasfilter Nikon L37C mitgeliefert. Ein Gelatinefilterhalter gehbrt ebenfalls zum mitgelierferten Zubehor. Auswechseln von Glasfiltern Cj 'Cj'Cs 1. Driicken Sie den Knopf am Glasfilterhalter und drehen Sie ihn im Gegenuhrzeigersinn, bis sein weifier Strich quer zur Objektivachse steht.

2. Ziehen Sie den Halter heraus.

3. Schraubcn Sie das Filter heraus und setzen Sie ein neues Filter ein.

4. Schieben Sie den Halter wieder ein, driicken Sie den Knopf und drehen Sie ihn im

Uhrzeigersinn. Gelatinefilter

1. Schneiden Sie sich ein Gelatinefilter von ca. 40mm Durchmesser zurecht.

2. Offnen Sie die Platte des Gelatinefilterhalters, indem Sie dessen Klinke driicken und

3. Legen Sie das Gelatinefilter in den Halter und schliefien Sie die Platte. Vergewissern

Sie sich, dafi das Filter keine Kratzer aufweist, staubfrei ist und plan liegt.

4. Entfernen Sie den Glasfilterhalter aus dem Objektiv und setzen Sie den Gelatinefilterhalter ein.

VERWENDUNG DER SONNENBLENDEN

Verwenden Sie bei Aufnahmen in grellem Sonncnlicht eine der beiden Sonnenblenden, um Streulichteinfall zu verhindern. Eingebaute Sonnenblende E [ • E2

1. Drehen Sie die Sonnenblende im Uhrzeigersinn und Ziehen Sie sie so weit wie

2. Arretieren Sie die herausgezogene Sonnenblende, indem Sie sie noch weiter drehen.

Anbringen der Erweiterungsblende

1. Lockern Sie die Klemmschraube der HE-4.

2. Setzen Sie die HE-4 vorne auf die eingebaute Sonnenblende auf.

3. Ziehen Sie die Klemmschraube wieder an.

EMPFOHLENE EINSTELLSCHEIBEN Fiir die Kameras der Serie F3 und F2 stehen verschiedene auswechselbare Einstellscheiben passend fiir jede Aufnahmesituation zur Verfugung. Die zur Verwendung mit diesem Objektiv empfohlenen Einstellscheiben sind unten aufgelistet. Fur Einstellscheiben fur andere Nikon-Kameras als die der Serien F3 und F2 (z.B. die Nikon FA, FE2, FM2 und FE) siehe die Spalte fiir die Serie Nikon F3. Fiir die Einstellscheiben K2, B2 und E2 siehe die Spalten fur die Scheiben K, B bzw. E. Siehe auch die Gebrauchsanleitung der jeweiligen Einstellscheibe. Kamera Einslellscheibe ^~~~—~—.____

(+8) Bei Befestigung des Telekonverter TC-14A am Objektiv die folgende Tabelle benutzen* ~~~~~~ —^Einslellscheibe Kamera

Bei Befestigung des Telekonverter TC-14B Oder TC-14 am Objektiv die folgende Tabelle benutzen. ' —• —-^Bnstellscheibe Kamera

Bei Befestigung des Telekonverter TC-201 Oder TC-200 am Objektiv die folgende Tabelle benutzen* ~ * " * - * - —^Einslellscheibe Kamera

Bei Befestigung des Telekonverter TC-301 oder TC-300 am Objektiv die folgende Tabelle benutzen. ^.^Einstellscheibe Kamera

• Verwendbax, jedoch verschlechterte Abbildungsleistung Oder Vignettierung moglich. © = Hervorragend geeignet ®= Ausreichende Fokussiermoglichkeit Schnittbild-Indikator, Mikroprismen bzw. Fadenkreuz dunkeln ab. Fokussierung auf Mattscheiben-Umfeld. O = Brauchbare Scharfeinstellung Leichte Vignettierung oder Moire (im Falle von Mattscheiben mit Mikrospaltzentrum) beeintrachtigen das Bildfeld. Dies hat aber keinen Einfluss auf den Film. E3= Keine Belichtungsmessung moglich Einstellscheiben/Objektiv-Kombination gestattet nur Fokussierung ()= Erforderliche Belichtungskorrektur-Stufe. Leeres Feld bedeutet unbrauchbar.

TECHNISCHE DATEN Brennweite: 300mm Maximale Blendenoffnung: f/2,8 Optische Konsttuktion: 8 Linsen in 6 Gruppen (plus vorne angebrachte staubdichte Glasplatte) Bildwinkel: 8° 10' Entfernungsskala: Unterteilt in Meter und Fufi und zwar von 3m (10 Fufi) bis unendlich (°°) Blendenskala: f/2,8 ~ f/22, sowohl auf der Standardskala als auch auf der Skala fur direkte Ablesung Blendenart: Vollautomatisch Belichtungsmessung: Bei voll geoffneter Blende; Steuerkurve fiir den Belichtungsmesser ist fur AI-Kameras vorgesehen und ein Blendenmitnehmer fur andere Kameras Scharfeziehen: Innenfocussierung nach dem Nikon IF System Fokussierungsindex fiir Infrarot: Versorgt Stativbefestigung: Eingebauter Einschraubkranz, der um 360° drehbar ist Sonnenblende: Eingebauter, ausschraubbare Teleskopblende Erweiterungsblende: Vorhanden Filter: Glasfiltereinschubfacher fiir 39mm-Schraubfilter; Gelatinefilter-Einschubfach fur Standard-Gelatinefilter Anschlufi: Nikon-Bajonettanschlufi Abmessungen: Ca. Durchm. 132mm x Lange bis Flansch 255mm; Lange iiber alles ca. 263mm Gewicht: Ca. 2400g Zubehor Aufsteckbarer Kunstleder-Frontdeckel Weitere einschraubbare 39mm Filter Hinterer Objektivedeckel LF-1 Telekonverter TC-14A Erweiterungsblende HE-4 TelekonverterTC-14B Eingebauter 39mm Einschraubfilter L37C Telekonverter TC-201 Halter fur einschiebbare Gelatinefilter Telekonverter TC-301 Massiver Holzkoffer CT-302 OBJECTIVPFLEGE

• Wenngleich die Linsenoberflachen des Objektivs immer sauber gehalten werden sollten, muft ein grobes Saubern vermieden werden. Reinigen Sie mit einem weichen, sauberen Baumwolltuch, das vorher mit Alkohol angefeuchtet wurde, um Fett oder Fingerabdriicke von der Glasoberflache zu entfernen. Wenn Sie zum Reinigen des Objektivs Ather verwenden, erscheint manchmal ein Schmutzfleck auf der Oberflache eines multicoating-Objektivs. Wenn das einmal vorkommen sollte, noch einmal mit einem in Alkohol angefeuchteten Baumwolltuch abwischen.
• Bei der Reinigung des hinteren Teils des Objectivs mit einem Spruhdusenblaser vorsichtig sein, weil der starke Luftstrom die Blendenlamellen beschadigen kann. Um eine Beschadigung zu vermeiden, die Blende ganz offnen, und den Blaser in ausreichender Entfernung halten.

• Schiitzen Sie die Linsenoberflachen stets vor Schmutz und Beschadigung. Auch die Gegenlichtblende bewahrt sich als Frontlinsenschutz.
• Bei Nichtbenutzung sollte der vordere Objektivdeckel grundsatzlich aufgesetzt bleiben. ZUR NIKKOR- In der Vergangenheit beschrankte sich die Korrektion der FarbED-REIHE fehler in Aufnahmeobjektiven im wesentlichen auf eine einwandfreie Strahlenvereinigung fur zwei Lichtwellenlangen, meist Blau und Rot. Selbst wenn man so korrigierte Objektive als "achromatisch" bezeichnet, lafit sich eine gewisse unerwunschtc Restdispersion-das sogenannte sekundare Spektrum-nicht vollig beseitigen. Dieses sekundare Spektrum setzt die Grenzen fur Kontrast- und Scharfenleistung, insbesondere bei voller Offnung. Teleobjektive sind besonders anfallig fur diese Farbfehler, denn mit zunehmender Brennweite macht sich das sekundare Spektrum immer starker bemerkbar. Die Nikkor-ED-Reihe besteht aus Tele- und Fernobjektiven mit Linsen aus einem von der Nippon Kogaku entwickelten Spezialglas besonders niedriger Dispersion (ED = Extra-low Dispersion). Wenngleich dieses Glas dem Calcium Fluorid ahnelt, bleibt sein Brechungsindex iiber einen grofien Temperaturbereich konstant, so daft die Verschiebung der Bildebene wesentlich geringer ist. Dariiber hinaus ist ED-Glas viel harter und kratzfester. Dadurch lafit es sich zur Erzielung optimaler Korrektion der Farbfehler iiber den grofitmoglichen Wellenlangenbereich auch in Frontund Hinterlinsen verwenden. Einige Objektive der ED-Reihe sind so weitgehend korrigiert, dafi sich die Bildscharfe gleichmafiig bis in den Infrarotbereich hinein erstreckt. Bei diesen Objektiven ist nicht einmal mit Infrarotfilm eine Fokuskorrektur notwendig. Andere Objektive, wie das Nikkor 300mm f/2,8 IF-ED der Baureihe konnten durch Verwendung von ED-Glas besonders kompakt gehalten werden. Bei diesen jedoch ist fur Infrarotaufnahmen eine Fokuskorrektur erforderlich. Welcher dieser beiden Arten Ihr ED-Objektiv auch angehort, seine Scharfen- und Kontrastleistung ist ungewohnlich hoch.

• Durch Verwendung der Imnenfokussierung (IF)ist die kleinste Fokussierentferming dieses Objektivs bei derselben Brennweite kiirzer als bei friiheren Modellen mit herkommlicher Schraubenfokussierung.
