MANUALE UTENTE AF-S 28MM F/1.8G NIKON

Belichtungssteuerung P2 S A M ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ — — ✔ ✔ ✔ ✔ ✔ ✔ — — —

Mode d’exposition (prise de vue) P 2 S A M AF 3 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ — — ✔ ✔ ✔ ✔ ✔ — ✔ ✔ — — — —

Belichtingsstand (opname) P2 S A M ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ — — ✔ ✔ ✔ ✔ ✔ ✔ — — —

Modo de exposição (disparo) P 2 S A M AF 3 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

Modo de exposição (disparo) P 2 S A M AF 3 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

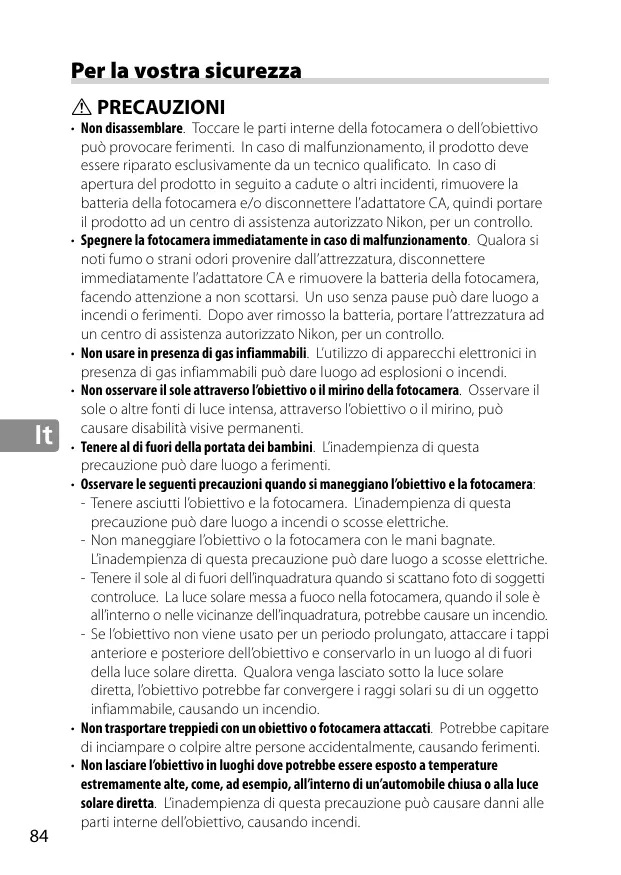

Per la vostra sicurezza

• Non disassemblare. Toccare le parti interne della fotocamera o dell’obiettivo può provocare ferimenti. In caso di malfunzionamento, il prodotto deve essere riparato esclusivamente da un tecnico qualificato. In caso di apertura del prodotto in seguito a cadute o altri incidenti, rimuovere la batteria della fotocamera e/o disconnettere l’adattatore CA, quindi portare il prodotto ad un centro di assistenza autorizzato Nikon, per un controllo. • Spegnere la fotocamera immediatamente in caso di malfunzionamento. Qualora si noti fumo o strani odori provenire dall’attrezzatura, disconnettere immediatamente l’adattatore CA e rimuovere la batteria della fotocamera, facendo attenzione a non scottarsi. Un uso senza pause può dare luogo a incendi o ferimenti. Dopo aver rimosso la batteria, portare l’attrezzatura ad un centro di assistenza autorizzato Nikon, per un controllo. • Non usare in presenza di gas infiammabili. L’utilizzo di apparecchi elettronici in presenza di gas infiammabili può dare luogo ad esplosioni o incendi. • Non osservare il sole attraverso l’obiettivo o il mirino della fotocamera. Osservare il sole o altre fonti di luce intensa, attraverso l’obiettivo o il mirino, può causare disabilità visive permanenti. • Tenere al di fuori della portata dei bambini. L’inadempienza di questa precauzione può dare luogo a ferimenti. • Osservare le seguenti precauzioni quando si maneggiano l’obiettivo e la fotocamera: - Tenere asciutti l’obiettivo e la fotocamera. L’inadempienza di questa precauzione può dare luogo a incendi o scosse elettriche. - Non maneggiare l’obiettivo o la fotocamera con le mani bagnate. L’inadempienza di questa precauzione può dare luogo a scosse elettriche. - Tenere il sole al di fuori dell’inquadratura quando si scattano foto di soggetti controluce. La luce solare messa a fuoco nella fotocamera, quando il sole è all’interno o nelle vicinanze dell’inquadratura, potrebbe causare un incendio. - Se l’obiettivo non viene usato per un periodo prolungato, attaccare i tappi anteriore e posteriore dell’obiettivo e conservarlo in un luogo al di fuori della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta, l’obiettivo potrebbe far convergere i raggi solari su di un oggetto infiammabile, causando un incendio. • Non trasportare treppiedi con un obiettivo o fotocamera attaccati. Potrebbe capitare di inciampare o colpire altre persone accidentalmente, causando ferimenti. • Non lasciare l’obiettivo in luoghi dove potrebbe essere esposto a temperature estremamente alte, come, ad esempio, all’interno di un’automobile chiusa o alla luce solare diretta. L’inadempienza di questa precauzione può causare danni alle parti interne dell’obiettivo, causando incendi.

Grazie per avere acquistato un obiettivo AF-S NIKKOR 28 mm f/1.8G. Prima di utilizzare questo prodotto, si prega di leggere accuratamente sia queste istruzioni sia il manuale della fotocamera. Nota: Quando è montato su una fotocamera reflex digitale ad obiettivo singolo, formato DX, come la D7000 o le fotocamere della serie D300, questo obiettivo ha un angolo di visuale di 53° ed una lunghezza focale equivalente a 42 mm (formato 35 mm).

■ Componenti dell’obiettivo q w

q Paraluce 88 w Riferimento di allineamento paraluce 88 e Riferimento di blocco paraluce 88 r Riferimento di innesto paraluce 88 t Anello di messa a fuoco 87 y Indicatore della distanza di messa a fuoco 87

u Riferimento della distanza di messa a fuoco 87 i Riferimento di innesto obiettivo o Guarnizione in gomma di innesto obiettivo 90 !0 Contatti CPU 90 !1 Selettore del modo di messa a fuoco 87

■ Compatibilità I segni di spunta (“✔“) indicano le caratteristiche supportate, i trattini (“—”) indicano le caratteristiche non supportate. Possono vigere alcune limitazioni; si veda il manuale della fotocamera per dettagli.

Fotocamera Fotocamere reflex digitali a obiettivo singolo Nikon, formato FX e formato DX F6, F5, F100, serie F80, serie F75, serie F65, Pronea 600i, Pronea S 1 Serie F4, F90X, serie F90, serie F70 Serie F60, serie F55, serie F50, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, fotocamere Nikon con messa a fuoco manuale (tranne F-601M)

Modo di esposizione (ripresa) P 2 S A M AF 3 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

1 Modo di esposizione M (manuale) non disponibile. 2 Include i modi AUTO e scene (Digital Vari-Program). 3 Autofocus.

■ Messa a fuoco I modi di messa a fuoco supportati sono mostrati nella seguente tabella (per informazioni sui modi di messa a fuoco della fotocamera, vedere il manuale della fotocamera). Modo messa Modo messa a fuoco obiettivo a fuoco Fotocamera fotocamera M/A M Messa a fuoco Esclusione Fotocamere reflex digitali a obiettivo singolo manuale con AF dell’autofocus Nikon, formato FX e formato DX, F6, F5, serie telemetro manuale F4, F100, F90X, serie F90, serie F80, serie F75, elettronico serie F70, serie F65, Pronea 600i, Pronea S MF Messa a fuoco manuale (telemetro elettronico Serie F60, serie F55, serie F50, F-801s, F-801, disponibile con tutte le AF, MF F-601M, F-401x, F-401s, F-401 fotocamere, eccetto F-601M)

M/A (Esclusione dell’autofocus manuale) Per mettere a fuoco usando l’esclusione dell’autofocus manuale (M/A):

z Far scorrere il selettore del modo di messa a fuoco dell’obiettivo su M/A.

x Messa a fuoco. Se lo si desidera, l’autofocus può essere compensato manualmente, ruotando l’anello di messa a fuoco mentre il pulsante di scatto è premuto a metà corsa (oppure, se la fotocamera è dotata di un pulsante AF-ON, mentre è premuto il pulsante AF-ON). Per mettere nuovamente a fuoco utilizzando l’autofocus, premere nuovamente il pulsante di scatto a metà corsa oppure il pulsante AF-ON.

■ Profondità di campo Gli indicatori di profondità di campo sull’obiettivo mostrano la profondità di campo approssimativa (si veda pagina 172 per ulteriori informazioni). Se la fotocamera offre un’anteprima di profondità di campo (stop down), si può visualizzare l’anteprima di profondità di campo anche nel mirino. 3 1.5 0.7 0.4 Indicatori di profondità di campo

Riferimento della distanza di messa a fuoco

■ Diaframma L’apertura del diaframma è regolata tramite i controlli della fotocamera.

■ Unità flash incorporate Quando si utilizza il flash incorporato su fotocamere fornite di unità flash incorporata, effettuare gli scatti a distanze superiori a 0,6 m e rimuovere il paraluce onde evitare vignettature (ombre create nelle zone dell’immagine dove l’obiettivo oscura il flash incorporato).

■ Il paraluce Il paraluce protegge l’obiettivo e blocca la luce sporadica che altrimenti potrebbe causare fenomeni di luce parassita e immagini fantasma. Allineare il riferimento di blocco paraluce (—{) con il riferimento di innesto paraluce (●) sull’obiettivo (e).

Quando si attacca o rimuove il paraluce, mantenerlo in prossimità del simbolo presente sulla sua base ed evitare di afferrarlo con troppa forza. Se il paraluce non è attaccato correttamente, possono verificarsi vignettature. Il paraluce può essere girato su se stesso e montato sull’obiettivo quando non utilizzato. Quando il paraluce è girato, può essere attaccato e rimosso ruotandolo mentre lo si mantiene in prossimità del contrassegno di blocco (—{).

■ Schermi di messa a fuoco Le seguenti fotocamere supportano differenti schermi di messa a fuoco in diverse situazioni. Schermo EC-B Fotocamera A B C E EC-E G1 F6 — — — F5+DP-30

Consigliato. Vignettattura visibile nel mirino (le fotografie non ne sono influenzate). —: Non compatibile con la fotocamera. ( ): Le cifre in parentesi indicano la compensazione dell’esposizione per la misurazione esposimetrica concentrata. Selezionare “Other screen (Altro schermo)” dall’impostazione personalizzata b6 (“Screen comp. (Compensazione schermo)”) quando si regola la compensazione dell’esposizione per la F6; si noti che con schermi diversi da quelli B ed E, è necessario selezionare “Other screen (Altro schermo)” anche se il valore per la compensazione dell’esposizione è 0. La compensazione dell’esposizione per la F5 può essere regolata usando l’impostazione personalizzata 18; si veda il manuale della fotocamera per dettagli. Casella vuota: Non adatto per l’uso con questo obiettivo. Si noti che gli schermi M possono comunque essere usati per microfotografia e fotografia macro agli ingrandimenti di 1 : 1 o superiori.

Nota: La F5 supporta la misurazione matrix solo con gli schermi A, B, E, EC-B/ EC-E, J ed L.

■ Cura dell’obiettivo

• Non afferrare o mantenere l’obiettivo o la fotocamera usando solo il paraluce. • Mantenere puliti i contatti CPU. • Nel caso in cui la guarnizione in gomma di innesto obiettivo sia danneggiata, interrompere immediatamente l’utilizzo e portare l’obiettivo ad un centro di assistenza autorizzata Nikon per la riparazione. • Usare un soffietto per rimuovere polvere e pelucchi dalla superficie della lente dell’obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire la lente con un movimento circolare dal centro verso l’esterno, avendo cura di non lasciare macchie e di non toccare il vetro con le dita. • Per la pulizia della lente non usare mai solventi organici, come solventi per vernici o benzene. • Il paraluce o filtri NC possono essere usati per proteggere l’elemento frontale dell’obiettivo. • Attaccare i tappi anteriore e posteriore prima di riporre l’obiettivo nella sua borsa flessibile. • Se si prevede di non utilizzare l’obiettivo per un periodo prolungato, conservarlo in un luogo fresco e asciutto, onde evitare che si creino muffa e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in presenza di naftalina o canfora. • Tenere asciutto l’obiettivo. La presenza di ruggine nel meccanismo interno potrebbe causare un danno irreparabile. • Lasciare l’obiettivo in luoghi estremamente caldi può danneggiare o deformare le parti realizzate in plastica rinforzata.

■ Accessori in dotazione

Copriobiettivo anteriore snap-on 67 mm LC-67 Copriobiettivo posteriore LF-4 Paraluce a baionetta HB-64 Custodia morbida per obiettivo CL-0915

■ Accessori compatibili • Filtri a vite da 67 mm • Flash Remote Wireless SB-R200: è possibile montare fino a due unità flash remote wireless SB-R200 sull’estremità dell’obiettivo.

Obiettivo di tipo G AF-S con CPU incorporata ed innesto a baionetta F-Mount Lunghezza focale 28 mm Apertura massima f/1.8 Costruzione obiettivo 11 elementi in 9 gruppi (inclusi 2 elementi obiettivo asferici ed elementi obiettivo con rivestimento Nano Crystal) Angolo di campo • Fotocamere Nikon SLR a pellicola e D-SLR formato FX: 75° • Fotocamere Nikon D-SLR formato DX: 53° • Fotocamere con sistema IX240: 63° Informazioni sulla distanza Inviate alla fotocamera Messa a fuoco Sistema di messa a fuoco posteriore (RF System) con autofocus controllato da motore Silent Wave e anello di messa a fuoco separato per messa a fuoco manuale Indicatore della distanza Da 0,25 m a infinito (∞) di messa a fuoco Distanza minima di 0,25 m dal piano focale messa a fuoco Lamelle del diaframma 7 (apertura del diaframma arrotondata) Diaframma Completamente automatico Gamma del diaframma Da f/1.8 a f/16 Misurazione esposimetrica Apertura massima Dimensione attacco filtro 67 mm (P = 0,75 mm) Dimensioni Diametro massimo di circa 73 mm × 80,5 mm (distanza dalla flangia di innesto dell’obiettivo della fotocamera) Peso Circa 330 g

Nikon si riserva il diritto di cambiare le specifiche hardware descritte in questo manuale, in qualsiasi momento e senza previa notifica.

Expoziční režim P2 S A M ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ — — ✔ ✔ ✔ ✔ ✔ ✔ — — —

S A M AF 3 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ — — ✔ ✔ ✔ ✔ — ✔ — — — —
