MODE D'EMPLOI AF-S 28MM F/1.8G NIKON

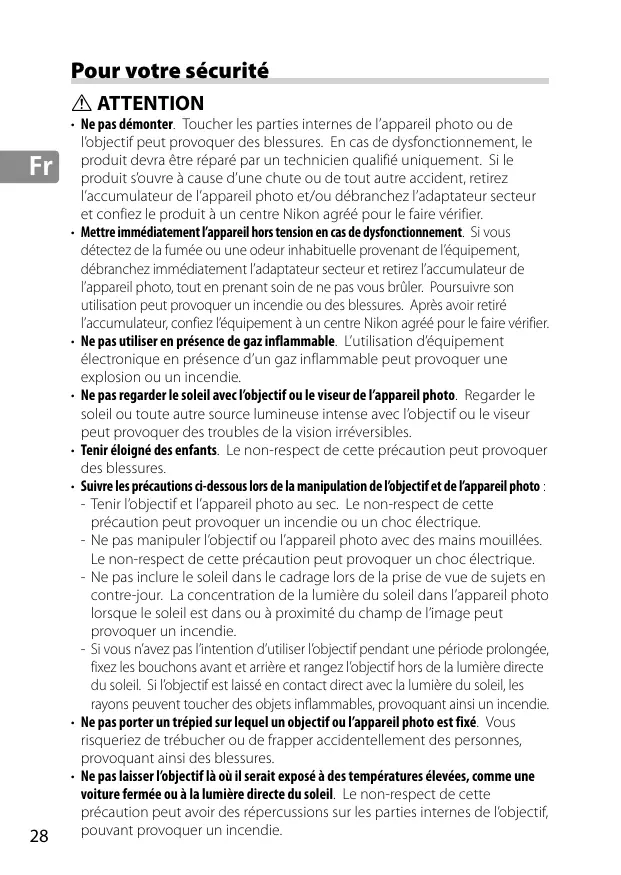

• Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif peut provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé par un technicien qualifié uniquement. Si le produit s’ouvre à cause d’une chute ou de tout autre accident, retirez l’accumulateur de l’appareil photo et/ou débranchez l’adaptateur secteur et confiez le produit à un centre Nikon agréé pour le faire vérifier.

• Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement. Si vous détectez de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo, tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer un incendie ou des blessures. Après avoir retiré l’accumulateur, confiez l’équipement à un centre Nikon agréé pour le faire vérifier. • Ne pas utiliser en présence de gaz inflammable. L’utilisation d’équipement électronique en présence d’un gaz inflammable peut provoquer une explosion ou un incendie. • Ne pas regarder le soleil avec l’objectif ou le viseur de l’appareil photo. Regarder le soleil ou toute autre source lumineuse intense avec l’objectif ou le viseur peut provoquer des troubles de la vision irréversibles. • Tenir éloigné des enfants. Le non-respect de cette précaution peut provoquer des blessures. • Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo : - Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution peut provoquer un incendie ou un choc électrique. - Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le non-respect de cette précaution peut provoquer un choc électrique. - Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La concentration de la lumière du soleil dans l’appareil photo lorsque le soleil est dans ou à proximité du champ de l’image peut provoquer un incendie. - Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, fixez les bouchons avant et arrière et rangez l’objectif hors de la lumière directe du soleil. Si l’objectif est laissé en contact direct avec la lumière du soleil, les rayons peuvent toucher des objets inflammables, provoquant ainsi un incendie. • Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est fixé. Vous risqueriez de trébucher ou de frapper accidentellement des personnes, provoquant ainsi des blessures. • Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des répercussions sur les parties internes de l’objectif, pouvant provoquer un incendie.

Nous vous remercions d’avoir acheté l’objectif AF-S NIKKOR

28 mm f/1.8G. Avant d’utiliser ce produit, veuillez lire attentivement ces instructions et le manuel de l’appareil photo. Remarque : Lorsqu’il est monté sur un appareil photo numérique reflex de format DX comme le D7000 ou les appareils photo de la gamme D300, cet objectif a un angle de champ de 53° et une focale équivalente à 42 mm (format 24 × 36 mm).

■ Parties de l’objectif q w

q Parasoleil 32 w Repère d’alignement du parasoleil 32 e Repère de verrouillage du parasoleil 32 r Repère de montage du parasoleil 32 t Bague de mise au point 31 y Indicateur de distance de mise au point 31

u Repère de distance de mise au point 31 i Repère de montage de l’objectif o Joint en caoutchouc de la monture d’objectif 34

!0 Contacts du microprocesseur... 34 !1 Commutateur du mode de mise au point 31

Les marques (« ✔ ») indiquent les fonctions prises en charge, les traits (« — ») les fonctions non prises en charge. Certaines restrictions peuvent s’appliquer ; consultez le manuel de l’appareil photo pour plus de détails.

Appareils photo numériques reflex Nikon de format FX et DX F6, F5, F100, gamme F80, gamme F75, gamme F65, Pronea 600i, Pronea S 1 Gamme F4, F90X, gamme F90, gamme F70 Gamme F60, gamme F55, gamme F50, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, appareils MF Nikon (sauf F-601M)

1 Mode d’exposition M (manuel) non disponible.

2 Inclut les modes AUTO et scène (Vari-programme). 3 Autofocus.

Les modes de mise au point pris en charge sont indiqués dans le tableau suivant (pour en savoir plus sur les modes de mise au point de l’appareil photo, consultez le manuel de ce dernier).

Appareils photo numériques reflex Nikon de format FX et DX, F6, F5, gamme F4, F100, F90X, gamme F90, gamme F80, gamme F75, gamme F70, gamme F65, Pronea 600i, Pronea S Gamme F60, gamme F55, gamme F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401

Mode de mise au point de l’appareil photo

AF MF AF, MF Mode de mise au point de l’objectif

M/A M Mise au point Autofocus manuelle avec à priorité télémètre manuelle électronique Mise au point manuelle (télémètre électronique disponible sur tous les appareils photo excepté F-601M)

M/A (Autofocus à priorité manuelle)

Pour faire la mise au point en utilisant l’autofocus à priorité manuelle (M/A) :

z Positionnez le commutateur du mode de mise au point de l’objectif sur M/A.

x Effectuez la mise au point.

Si vous le souhaitez, vous pouvez désactiver l’autofocus en pivotant la bague de mise au point de l’objectif avec le déclencheur appuyé à mi-course (ou avec la commande AF-ON appuyée, si l’appareil photo est pourvu d’une commande AF-ON). Pour refaire la mise au point avec l’autofocus, appuyez à mi-course sur le déclencheur ou appuyez de nouveau sur la commande AF-ON.

■ Profondeur de champ

Les indicateurs de profondeur de champ sur l’objectif indiquent la profondeur de champ approximative (consultez la page 172 pour plus d’informations). Si l’appareil photo offre un aperçu de la profondeur de champ (fermeture du diaphragme), il est possible d’avoir un aperçu de la profondeur de champ dans le viseur. 3 1.5 0.7 0.4 Indicateurs de profondeur de champ

Repère de distance de mise au point

Pour régler l’ouverture, utilisez les commandes de l’appareil photo.

Lors de l’utilisation du flash intégré (pour les appareils photo

équipés d’un flash intégré), photographiez à des distances de 0,6 m ou plus et retirez le parasoleil pour éviter l’effet de vignettage (ombres créées lorsque l’extrémité de l’objectif occulte le flash intégré).

Le parasoleil protège l’objectif et bloque la lumière diffuse pouvant causer de la lumière parasite ou une image fantôme. Alignez le repère de verrouillage du parasoleil (—{) sur le repère de montage du parasoleil (●) sur l’objectif (e).

Lors de la fixation ou du retrait du parasoleil, tenez-le près du sur sa base, et évitez de le serrer trop fermement. symbole

Un vignettage peut se produire si le parasoleil n’est pas correctement attaché. Le parasoleil peut être retourné et monté sur l’objectif lorsqu’il n’est pas utilisé. Lorsque le parasoleil est retourné, vous pouvez le fixer ou le retirer en le faisant pivoter tout en le tenant au niveau du repère de verrouillage (—{).

Les appareils photo suivants sont compatibles avec un grand nombre de verres de visée adaptés à différentes situations. Verre EC-B Appareil photo A B C E EC-E G1 F6 — — — F5+DP-30

Vignettage visible dans le viseur (les photos ne sont pas affectées). Non compatible avec l’appareil photo. Les chiffres entre parenthèses donnent la correction d’exposition pour la mesure pondérée centrale. Sélectionnez « Activ.: autre » pour le Réglage personnalisé b6 (« Plage visée ») lors de l’ajustement de la correction d’exposition pour l’appareil photo F6 ; remarquez qu’avec les verres autres que B ou E, « Activ.: autre » doit être sélectionné, et ce même lorsque la valeur pour la correction d’exposition est de 0. La correction d’exposition pour l’appareil photo F5 peut être ajustée en utilisant le Réglage personnalisé 18 ; consultez le manuel de l’appareil photo pour plus de détails. Cellule vide : L’utilisation ne convient pas avec cet objectif. Veuillez remarquer cependant que les verres de type M peuvent être utilisés pour la microphotographie et la macrophotographie avec un grossissement de 1 : 1 ou plus.

Remarque : L’appareil photo F5 prend en charge la mesure matricielle avec les verres de visée A, B, E, EC-B/EC-E, J, et L uniquement.

■ Entretien de l’objectif

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant uniquement le parasoleil.

• Maintenez les contacts du microprocesseur propres. • Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez immédiatement l’utilisation et confiez l’objectif à un centre Nikon agréé pour le faire réparer. • Utilisez une soufflette pour enlever la poussière et les peluches sur la surface de l’objectif. Pour effacer les taches et les traces de doigt, imprégnez un morceau de tissu propre en coton avec une petite quantité d’éthanol ou de nettoyant pour objectif ou utilisez une lingette de nettoyage d’objectif, et nettoyez avec un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin de ne pas laisser de taches, ni de toucher le verre avec vos doigts. • N’utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l’objectif. • Le parasoleil ou les filtres NC peuvent être utilisés pour protéger la lentille frontale. • Fixez les bouchons avant et arrière avant de placer l’objectif dans son étui. • Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre. • Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut causer des dégâts irréparables. • Laisser l’objectif dans des endroits extrêmement chauds peut endommager ou déformer les éléments composés de plastique renforcé.

■ Accessoires fournis

Bouchon avant d’objectif encliquetable 67 mm LC-67

Bouchon arrière d’objectif LF-4 Parasoleil à baïonnette HB-64 Étui souple pour objectif CL-0915

■ Accessoires compatibles

• Filtres à visser 67 mm • Flash asservi sans fil SB-R200 : jusqu’à deux flashes asservis sans fil SB-R200 peuvent être montés à l’extrémité de l’objectif.

Objectif AF-S de type G avec microprocesseur intégré et monture F Focale

28 mm Ouverture maximale f/1.8 Construction optique 11 lentilles en 9 groupes (dont 2 lentilles asphériques et des lentilles bénéficiant d’un traitement nanocristal) Angle de champ • Reflex numériques Nikon de format FX et reflex argentiques Nikon : 75° • Reflex numériques Nikon de format DX : 53° • Appareils du système IX240 : 63° Information de distance Communiquée au boîtier de l’appareil photo Mise au point Système de mise au point arrière (RF, Rear Focusing) avec autofocus commandé par un moteur ondulatoire silencieux (SWM) et bague de mise au point pour mise au point manuelle Indicateur de distance 0,25 m à l’infini (∞) de mise au point Distance minimale de 0,25 m à partir du plan focal mise au point Lamelles de diaphragme 7 (diaphragme circulaire) Diaphragme Intégralement automatique Plage des ouvertures f/1.8 à f/16 Mesure Pleine ouverture Diamètre de fixation 67 mm (P = 0,75 mm) pour filtre Dimensions Environ 73 mm de diamètre maximum × 80,5 mm (distance à partir du plan d’appui de la monture d’objectif de l’appareil photo) Poids Environ 330 g Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce manuel à tout moment et sans préavis.

0.39 – 0.41 0.39 – 0.41 0.39 – 0.41 0.39 – 0.42 0.38 – 0.42 0.37 – 0.43 0.37 – 0.45 0.35 – 0.47 1/10.0

0.30 – 0.30 0.30 – 0.30 0.30 – 0.31 0.29 – 0.31 0.29 – 0.31 0.29 – 0.31 0.28 – 0.32 0.28 – 0.33

f/1.8 f/2 f/2.8 f/4 f/5.6 f/8 f/11 f/16

0.25 – 0.25 0.25 – 0.25 0.25 – 0.25 0.25 – 0.25 0.25 – 0.26 0.24 – 0.26 0.24 – 0.26 0.24 – 0.27
