Tipo di prodotto	Sega a gattuccio senza fili
Marca	BOSCH
Modello	PST 18 LI
Tensione nominale	18 V
Tipo di alimentazione	Batteria agli ioni di litio (non inclusa)
Velocità a vuoto variabile	0 - 2400 colpi/min
Corsa	20 mm
Profondità di taglio max. nel legno	80 mm
Profondità di taglio max. nell'alluminio	12 mm
Profondità di taglio max. nell'acciaio	5 mm
Angolo di taglio obliquo	45° (sinistra o destra)
Movimento pendolare	4 posizioni regolabili (da senza pendolare a pendolare forte)
Peso (secondo EPTA 01/2003)	1,9 kg
Lampada di lavoro	LED Power Light
Taglio a immersione	Sì (legno, pannelli in cartongesso)
Guida parallela con dispositivo per tagli circolari	Accessorio disponibile
Controllo del tracciato Cut Control	Opzionale (con spia e base)
Protezione elettronica delle celle (ECP)	Sì (contro scarica profonda)
Indicatore di carica della batteria	3 LED verdi
Sistema di cambio lama	SDS (senza attrezzo)
Tipo di codolo lama	Gambo T (1/4" universale)
Copertura di aspirazione	Sì (per collegamento aspirapolvere)
Guida lama a rulli	Amovibile (lubrificazione periodica necessaria)
Manutenzione	Pulire regolarmente le fessure di ventilazione e il portalamina
Temperatura di carica della batteria	0 °C a 45 °C

Domande frequenti - PST 18 LI BOSCH

Come montare la lama della sega sulla PST 18 LI?

Spingere il portalamina verso l'alto, inserire la lama (codolo T) fino in fondo, denti in avanti, e verificare che sia ben bloccata nella guida lama a rulli.

Qual è l'autonomia della batteria?

L'autonomia dipende dall'uso e dal tipo di batteria (non inclusa). La batteria agli ioni di litio 18 V può essere ricaricata in qualsiasi momento senza effetto memoria.

Come regolare la velocità di taglio?

La velocità è variabile in continuo: premere più o meno l'interruttore di accensione/spegnimento. Una pressione leggera dà una velocità bassa, una pressione forte aumenta la velocità.

Come realizzare un taglio obliquo?

Allentare la vite sotto la piastra di base, rimuovere il coperchio e il tubo di aspirazione, ruotare la piastra all'angolo desiderato (fino a 45°) e serrare la vite. Utilizzare la marcatura dedicata sul Cut Control.

Posso usare la sega per tagli a immersione?

Sì, solo in materiali morbidi come legno o pannelli in cartongesso. Posizionare la piastra di base in avanti, accendere la sega e immergere lentamente la lama.

Come mantenere la sega a gattuccio?

Pulire regolarmente le fessure di ventilazione e il portalamina. Lubrificare di tanto in tanto la guida lama a rulli con una goccia d'olio. Controllare lo stato della guida lama.

Quali tipi di lame posso usare?

Utilizzare solo lame con codolo T (1/4" universale). Scegliere la lama adatta al materiale: legno, metallo, plastica, ecc. Le lame sottili sono per curve strette.

Come utilizzare l'aspirazione della polvere?

Montare il coperchio, collegare un tubo di aspirazione al raccordo e collegare un aspirapolvere adatto. Per una migliore efficacia, aggiungere la protezione anti-schegge.

Cosa fare se la batteria non si carica?

Verificare che la temperatura sia tra 0°C e 45°C. Se i 3 LED lampeggiano rapidamente, la batteria è fuori range o in protezione. Lasciare raffreddare e riprovare. Se il problema persiste, contattare il servizio clienti Bosch.

Come utilizzare la guida parallela per tagli circolari?

Forare un foro al centro del cerchio, posizionare l'asta di centraggio nella battuta, regolare il raggio sulla graduazione e serrare la vite. Il fermo si fissa nella guida della piastra di base.

MANUALE UTENTE PST 18 LI BOSCH

Control del corte "Cut Control"

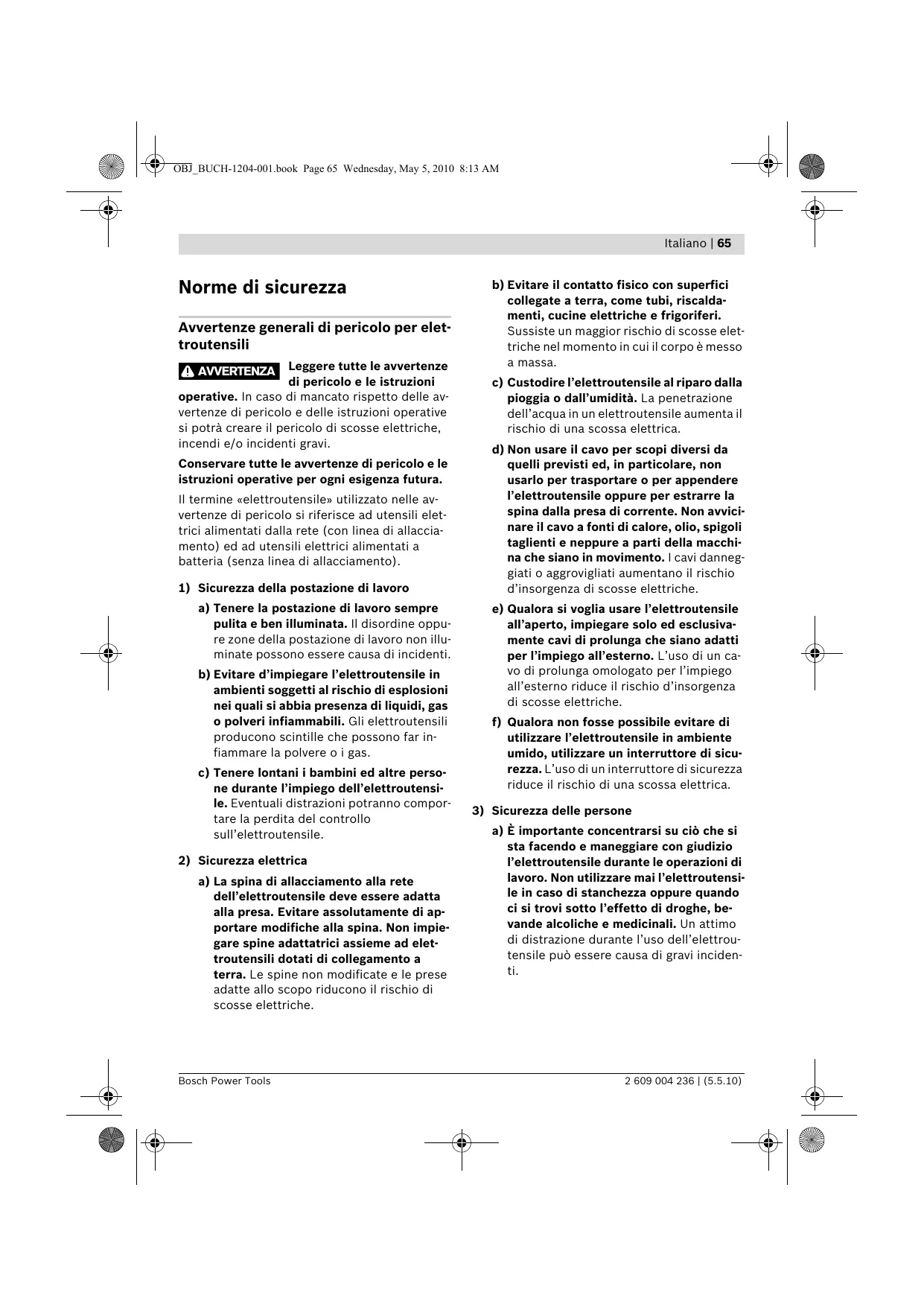

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In quel modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti ed i guanti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere riparato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa di corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori della portata dei bambini. Non fare usare l'elettroutensile a persone che non siano abituate al suo uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo non accurato. f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. b) Avere cura di impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili espressamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio di incendi. c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cortocircuito dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni.

6) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per seghetti alternativi

• Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
• Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente. Avvicinare l'elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione. Accertarsi che durante l'operazione di taglio il piedino 9 sia ben posato. Una lama con un'angolatura impropria può rompersi oppure provocare un contraccolpo.
• Una volta terminata l'operazione di lavoro, spegnere l'elettroutensile ed estrarre la lama dal taglio eseguito solo quando si sarà fermata completamente. In questo modo si evita di provocare un contraccolpo e si può posare l'elettroutensile senza pericolo. Utilizzare esclusivamente lame intatte ed in perfetto stato. Lame piegate oppure non affilate possono rompersi oppure provocare un contraccolpo. Dopo aver spento la macchina, non cercare di fermare la lama esercitando pressione lateralmente. La lama può subire dei danni, rompersi oppure provocare un contraccolpo. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile. Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.

In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori sono irritanti per le vie respiratorie. Utilizzare la batteria ricaricabile esclusivamente insieme all'elettroutensile Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso. Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dell'elettroutensile. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricaricabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplodono.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

In caso di appoggi fissi, la macchina è idonea per l'esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella pietra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con un angolo obliquo fino a 45°. Osservare sempre le indicazioni relative alle lame.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Pulsante di sicurezza dell'interruttore di avvio/arresto 2 Interruttore di avvio/arresto 3 Indicatore dello stato di carica della batteria 4 Batteria ricaricabile 5 Tasto di sbloccaggio della batteria ricaricabile 6 Tubo di aspirazione 7 Innesto per aspirazione 8 Deposito per lame

9 Piedino

10 Levetta di regolazione dell'oscillazione 11 Paratrucioli per aspirazione 12 Rullo di guida 13 Base per controllo della linea di taglio «Cut Control» 14 Lama* 15 Finestrella per controllo della linea di taglio «Cut Control» 16 Frontalino di protezione 17 Attacco per la lama

18 Illuminazione del punto di avvitatura «Power Light»

19 Impugnatura (superficie di presa isolata) 20 Dispositivo antistrappo 21 Guida per la guida parallela 22 Scala angolo obliquo 23 Vite 24 Marcatura del taglio 0° 25 Marcatura del taglio 45° 26 Vite di fissaggio della guida parallela 27 Guida parallela con guida per tagli circolari 28 Punta di centraggio della guida parallela*

*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel loro programma accessori.

Dati tecnici

Seghetto alternativo	PST 18 LI
Codice prodotto	3 603 K11 0..
Tensione nominale	V=	18
Controllo del numero diorse		●
Oscillazione		●
Numero di corse a vuoto n0	min-1	0–2400
Corsa	mm	20
Max. profondità di taglio
- nel legno	mm	80
- nell'alluminio	mm	12
- nell'acciaio(non legato)	mm	5
Angolo di inclinationedel taglio(sinistra/destra) max.	°	45
Peso in funzione dellaEPTA-Procedure01/2003	kg	1,9
Si prega di tenere presente il codice prodotto applicatosulla targhetta di costruzione del Vostro eletttroutensile.Le descrizioni commerciali di singoli eletttroutensilipossono variare.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 81 dB(A); livello di potenza acustica 92 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori totali di vibrazione (somma vettoriale di tre direzioni) rilevati secondo EN 60745:

Taglio di pannello di truciolato: Valore di emissione di vibrazioni a_h = 8 m/s² , Incertezza K = 1.5 m/s² ,

Taglio di lamiera di metallo: Valore di emissione di vibrazioni a_h = 5m / s² , Incertezza = 1,5m / s²

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancche i tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

70 | Italiano

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 2006/42/CE.

Fascicolo technique:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

• Prima di effettuare lavori all'elettROUTensile (p. es. lavori di manutenzione,chio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolò di incidenti.

Caricare la batteria (vedi figura A)

Utilizzare esclusivamente stazioni di ricarica per batterie riportate sulla pagina con gli accessori. Soltanto queste stazioni di ricarica per batterie sono adattate alle batterie agli ioni di litio utilizzate nell'elettroutensile in dotazione.

Nota: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio non è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica, l'elettroutensile si spegne attraverso un interruttore automatico: Il portautensile o l'accessorio non si muove più.

ATTENZIONE: Dopo la disattivazione automatica dell'elettroutensile

non continuare a premere l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

Per la rimozione della batteria ricaricabile 4 premere il tasto di sbloccaggio 5 e togliere la batteria dall'elettroutensile tirandola verso l'alto. Durante questa operazione prestare la dovuta cautela al fine di non danneggiare l'utensile.

La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0°C e 45°C. In questo modo si permette di raggiungere una lunga durata della batteria.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Inserimento/sostituzione della lama

• Montando la lama portare sempre quanti di protezione. Toccando la lama vi è il pericolo di incidenti.

Selezione della lama

Una vista generale relativa alle lame consigliate è riportata alla fine delle presenti istruzioni. Impiegare esclusivamente lame con gambo ad una camma (gambo a T) oppure con gambo universale 1/4 (gambo a U). La lama non dovrebbe essere più lunga del necessario per il taglio previsto.

Per il taglio di curve strette utilizzare una lama stretta.

Inserimento della lama (vedi figura B)

Prima dell'inserimento pulire il gambo della lama di taglio. Un gambo sporco non può essere fissato in modo sicuro.

Se necessario, togliere il paratrucioli 11 (vedere «Paratrucioli»).

Spingere l'attacco per la lama 17 verso l'alto in direzione della freccia. Spingere la lama 14, con i denti in direzione del taglio, fino all'arresto nell'attacco per la lama.

Inserendo la lama accertarsi che il dorso della lama si trovi bene nella scanalatura del rullo di guida 12.

Controllare che la lama sia inserita correttamente. Una lama allentata può cadere fuori dalla sede e ferire l'operatore.

Rimozione della lama (vedi figura C)

Spingere l'attacco per la lama 17 verso l'alto in direzione della freccia e rimuovere la lama 14.

Deposito per lame (vedi figura D)

È possibile conservare fino a sei lame di una lunghezza massima di 110 mm nel deposito per lame 8. Inserire le lame con attacco a T nell'apposito incavo del deposito per lame. Possono essere messe fino a tre lame l'una sull'altra.

Chiudere il deposito per lame e spingerlo fino alla battuta di arresto nell'incavo del piedino 9.

Dispositivo antistrappo (vedi figura E)

Il dispositivo antistrappo 20 (accessorio opzionale) può evitare strappi alla superficie durante l'operazione di taglio di legname. Il dispositivo antistrappo può essere utilizzato solo in caso di determinati tipi di lame e solo in caso di angolo di inclinazione del taglio pari a 0°. In caso di operazioni di taglio con il dispositivo antistrappo, il piedino 9 non può essere spostato posteriormente per effettuare tagli in prossimità di bordi.

Inserire dal basso il dispositivo antistrappo 20 nel piedino 9 (come illustrato nella figura con la tacca verso l'alto).

Controllo della linea di taglio «Cut Control»

Il controllo della linea di taglio «Cut Control» permette una guida precisa dell'elettroutensile lungo una linea di taglio tracciata sul pezzo da lavorare. Il kit «Cut Control» contiene la finestrella 15 con marcature di taglio e la base 13 per il fissaggio all'elettroutensile.

Fissaggio del «Cut Control» al piedino (vedi figura F)

Fissare la finestrella per «Cut Control» 15 ai supporti della base 13. Poi comprimere leggermente la base e farla scattare nella guida 21 del piedino 9.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

Utilizzate, se possibile, un sistema di aspirazione delle polveri. - Provvedere per una buona aerazione del posto di lavoro. - Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Paratrucioli (vedere figure G-H)

Montare il paratrucioli 11 prima di collegare l'elettroutensile ad un sistema di aspirazione polvere.

Applicare il paratrucioli 11 sull'elettroutensile in modo che il supporto centrale sul frontalino di protezione 16 ed entrambi i supporti esterni scattino in posizione nelle rientranze del corpo.

Togliere il paratrucioli 11 per lavori con aspirazione polvere e per tagli obliqui. Per la rimozione comprimere il paratrucioli all'altezza dei supporti esterni ed estrarlo in avanti.

Collegamento dell'aspirazione polvere

Inserire un tubo di aspirazione 6 (accessorio opzionale) sul montante di aspirazione 7. Collegare il tubo di aspirazione 6 con un aspirapolvere (accessorio opzionale). Una visione d'insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni.

Per permettere un'aspirazione ottimale, applicare il dispositivo antistrappo 20.

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Uso

Modalità operative

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne la batteria ricaricabile. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussisterà il pericolo di incidenti.

Regolazione dell'oscillazione

L'oscillazione regolabile in quattro stadi permette un adattamento ottimale della velocità di taglio, della prestazione di taglio e dei risultati di taglio al materiale da sottoporre a lavorazione.

Tramite la levetta di regolazione 10 è possibile regolare l'oscillazione anche durante la fase di funzionamento.

senza oscillazione, oscillazione piccola, oscillazione media, oscillazione alta

Il livello ottimale di oscillazione per le rispettive applicazioni deve essere rilevato eseguendo delle prove pratiche. Per tale operazione si tenga presente quanto segue:

• Quanto più fine e pulito deve essere il taglio richiesto, tanto minore deve essere il livello di oscillazione regolato, eventualmente disattivarlo completamente. In caso di lavorazione di materiali sottili come (p. es. lamiere) disattivare l'oscillazione.
• In caso di materiali duri (p. es. acciaio) lavorare con una bassa oscillazione.
• In caso di materiali teneri e durante l'operazione di taglio di legname nella direzione delle fibre è possibile lavorare al massimo livello di oscillazione.

Impostazione dell'angolo obliquo (vedi figura 1)

In caso di tagli obliqui fino a 45°, il piedino 9 può essere spostato verso destra o verso sinistra.

Rimuovere il paratrucioli 11 e l'innesto per aspirazione 7. Estrarre il deposito per lame 8 dal piedino 9. Allentare la vite 23 e spingere il piedino 9 leggermente in direzione del montante di aspirazione 7. Per una precisa regolazione dell'angolo obliquo, sul lato destro e su quello sinistro del piedino sono disponibili punti di scatto in posizione a 0°, 22,5° e 45°. Basandosi sulla scala 22 graduata, ribaltare il piedino 9 alla posizione richiesta. Altri angoli obliqui possono essere regolati utilizzando un goniometro. Una volta conclusa questa operazione, spingere il piedino 9 sino alla battuta di arresto in direzione della lama 14. Avvitare di nuovo bene la vite 23.

Paratrucioli 11, innesto per aspirazione 7 e dispositivo antistrappo 20 non possono essere impiegati per tagli obliqui.

Controllo della linea di taglio per tagli obliqui (vedi figura J)

Per il controllo della linea di taglio, la finestrella per «Cut Control» 15 ha una marcatura 24 per il taglio perpendicolare a 0° ed una marcatura 25 per il taglio obliquo destro o sinistro a 45° secondo la scala 22.

La marcatura di taglio per angoli obliqui tra 0° e 45° è proporzionale. Questa marcatura di taglio può essere applicata in modo non permanente sulla finestrella per «Cut Control» 15 con un evidenziatore e può essere cancellata facilmente.

Eseguire un taglio di prova per verificare la precisione del taglio.

Spostamento del piedino (vedi figura 1)

Per effettuare tagli in prossimità di bordi è possibile spostare posteriormente il piedino 9.

Allentare la vite 23 e spingere il piedino 9 sino alla battuta di arresto in direzione del montante di aspirazione 7.

Avvitare di nuovo bene la vite 23.

Il taglio con piedino spostato 9 è possibile soltanto con un angolo obliquo di 0°. Inoltre, il controllo della linea di taglio «Cut Control» con la base 13, la guida parallela con guida per tagli circolari 27 (accessorio) nonché il dispositivo antistrappo 20 non devono essere utilizzati.

Messa in funzione

Applicazione della batteria ricaricabile

Utilizzare esclusivamente batterie agli ioni di litio originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell'elettroutensile in dotazione. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesioni o d'incendio.

Accendere/spegnere

Per accendere l'elettroutensile azionare prima il pulsante di sicurezza 1 e premere poi l'interruttore di avvio/arresto 2 tenendolo premuto.

La lampadina 18 è illuminata in caso di interruttore di avvio/arresto 2 premuto leggermente oppure premuto completamente e consente l'illuminazione del settore di lavoro in caso di condizioni di luce sfavorevoli.

Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 2.

Nota bene: Per motivi di sicurezza non è possibile bloccare l'interruttore avvio/arresto 2 che deve essere sempre tenuto premuto durante l'esercizio.

Controllo del numero di corse

Aumentando oppure diminuendo la pressione sull'interruttore di avvio/arresto 2 è possibile controllare in continuo il numero di corse dell'elettroutensile acceso.

Premendo leggermente sull'interruttore di avvio/arresto 2 si riduce il numero di corse. Aumentando la pressione si aumenta il numero di corse.

Il numero di corse necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere stato determinato a seconda del caso eseguendo delle prove pratiche.

Si consiglia una riduzione del numero di corse all'atto di applicare la lama sul pezzo in lavorazione nonché tagliando materiale in plastica ed alluminio.

In caso di operazioni di lavoro più lunghe ad un basso numero di corse è possibile che l'elettroutensile si riscaldi troppo. Estrarre la lama dall'elettroutensile e, per farlo raffreddare, far funzionare l'elettroutensile per ca. 3 min al massimo del numero di corse.

Indicatore dello stato di carica della batteria

L'indicatore dello stato di carica della batteria 3 indica, ad elettroutensile acceso, lo stato di carica della batteria ed è costituito da 3 LED verdi.

LED	Autonomia
Luce continua 3 x verde	≥ 66%
Luce continua 2 x verde	34–65%
Luce continua 1 x verde	11–33%
Segnale luminoso intermittente lento 1 x verde	≤ 10%

Protezione termica contro i sovraccarichi

Se l'elettroutensile viene utilizzato conformemente alle norme, non può essere sovraccaricato. In caso di carico eccessivo o di superamento del campo di temperatura ammissibile di 0-70 °C, la potenza viene ridotta oppure l'elettroutensile si spegne. In caso di numero di giri ridotto, l'elettroutensile funzionerà nuovamente a piena potenza solo al raggiungimento della temperatura ammissibile della batteria ricaricabile o in caso di carico ridotto. In caso di spegnimento automatico, spegnere l'elettroutensile, lasciare raffreddare la batteria e riaccendere l'elettroutensile.

I 3 LED dell'indicatore dello stato di carica della batteria 3 lampeggiano rapidamente se la temperatura della batteria ricaricabile è al di fuori del campo di temperatura di esercizio da -30 °C a +65 °C e/o è scattata la protezione contro i sovraccarichi.

Protezione contro lo scaricamento totale

La batteria ricaricabile agli ioni di litio non è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica, l'elettroutensile si spegne tramite un interruttore automatico: il portautensile o l'accessorio non si muove più.

Indicazioni operative

Utilizzare sempre un supporto stabile o una stazione di taglio (Bosch PLS 300) per lavorare pezzi piccoli e sottili.

Taglio dal centro (vedi figura K)

Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri come legno, lastre di cartongesso o simili!

Per l'esecuzione di tagli dal centro utilizzare esclusivamente lame corte. I tagli dal centro sono possibili solo con un angolo obliquo di 0°.

Applicare l'elettroutensile con il bordo anteriore del piedino 9 sul pezzo in lavorazione evitando che la lama di taglio 14 tocchi il pezzo in lavorazione e accenderlo. In caso di elettroutensili dotati di controllo del numero di corse, selezionare il numero massimo di corse. Spingere con forza l'elettroutensile contro il pezzo in lavorazione e iniziare lentamente il taglio sul materiale.

Non appena il piedino 9 arriva a poggiare completamente sul pezzo in lavorazione, continuare a tagliare lungo la linea di taglio richiesta.

Guida parallela con guida per tagli circolari (accessori)

Per lavori con la guida parallela con guida per tagli circolari 27 (accessorio opzionale) lo spessore del pezzo in lavorazione deve essere di 30 mm.

Rimuovere la base per «Cut Control» 13 dal piedino 9. Per fare ciò, comprimere leggermente la base ed estrarla dalla guida 21.

Tagli paralleli (vedi figura L): allentare la vite di fissaggio 26 e spingere la scala della guida parallela attraverso la guida 21 nel piedino. Regolare la larghezza del taglio richiesta come valore della scala al bordo interno del piedino. Avvitare bene la vite di arresto 26.

Tagli circolari (vedere figura M): eseguire alla linea di taglio nel cerchio da tagliare un foro, sufficiente per passare con la lama. Lavorare il foro con una fresa o lima per permettere un contatto ottimale della lama alla linea di taglio. Applicare la vite di fissaggio 26 sull'alto lato della guida parallela. Spingere la scala della guida parallela attraverso la guida 21 nel piedino. Eseguire nel pezzo in lavorazione un foro nel centro della parte in cui è richiesto il taglio dal piano. Applicare la punta di centraggio 28 attraverso l'apertura interna della guida parallela e nel foro eseguito. Regolare il raggio come valore della scala al bordo interno del piedino. Avvitare bene la vite di fissaggio 26.

Liquido refrigerante/lubrificante

In caso di operazioni di taglio del metallo, al fine di evitare il riscaldamento del materiale si dovrebbe applicare liquido refrigerante oppure lubrificante lungo la linea di taglio.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

Se la batteria ricaricabile non dovesse più funzionare, rivolgersi ad un Centro per il Servizio Clienti elettroutensili Bosch autorizzato.

Pulire ad intervalli regolari l'alloggiamento lama. A tal fine, estrarre la lama dall'elettroutensile e battere leggermente l'elettroutensile su un piano orizzontale.

Forti accumuli di sporcizia dell'elettroutensile possono implicare disturbi del funzionamento. Per questo motivo, non eseguire tagli alla parte inferiore oppure sopra testa in caso di materiali che producono molto polvere.

Lubrificare il rullo di guida 12 occasionalmente con una goccia di olio.

Controllare il rullo di guida 12 ad intervalli regolari. In caso dovesse essere usurato, deve essere sostituito da un punto di assistenza autorizzato per gli elettroutensili Bosch.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Trasporto

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non possa muoversi nell'imballo stesso.

In caso di spedizione di batterie ricaricabili agli ioni di litio potrebbe essere obbligatorio l'applicazione di un contrassegno. Osservare pertanto le norme nazionali a riguardo.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportate nel paragrafo «Trasporto», pagina 75.

Non gettare le batterie ricaricabili/batterie tra i rifiuti domestici, nel fuoco o nell'acqua. Le batterie ricaricabili/batterie, possibilmente scariche, devono essere raccolte, riciclate oppure smaltite rispettando rigorosamente la protezione dell'ambiente.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 2006/66/CE.

Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

.7 11

7 100000000000000000000000000000000000000000000

45°,22.5°,0°

22 1a 9

a 1

14 15 16 17 18 19 20

i 1

. 1u

a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1

Quindi θ ≈ 90°

Quindi (a + b)(a - b) = 0

y

quindi ②
